Las máquinas dobladoras de placas de cuatro rodillos son equipos ampliamente utilizados en el doblado y enrollado de láminas metálicas. Pueden realizar el pre-doblado, formado y enrollado de las láminas, y son especialmente adecuadas para placas medianas y gruesas y para el procesamiento de enrollado de alta precisión.

En comparación con máquinas dobladoras de placas de tres rodillos , las máquinas dobladoras de placas de cuatro rodillos tienen ventajas como un alto grado de automatización, operación sencilla y bordes rectos residuales pequeños.

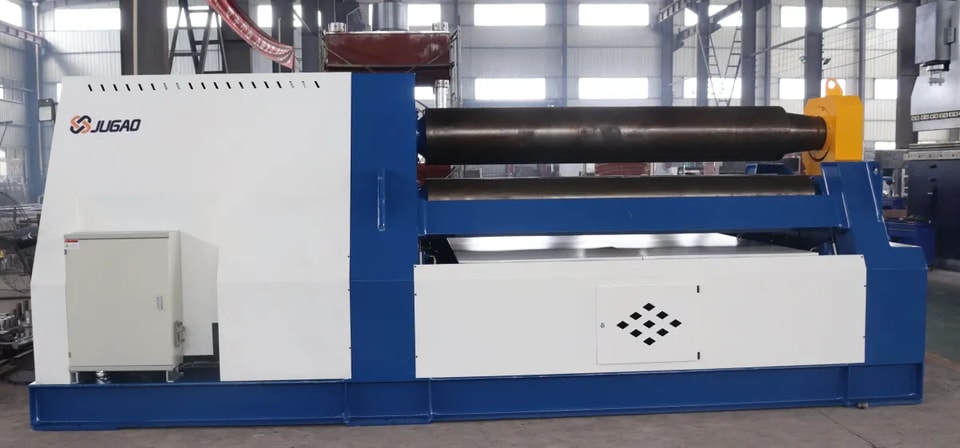

1. ¿Qué es una máquina dobladora de placas de cuatro rodillos?

definición:

Una máquina dobladora de placas de cuatro rodillos es un dispositivo que utiliza el movimiento coordinado de cuatro rodillos (un rodillo superior, un rodillo inferior y dos rodillos laterales) para sujetar, pre-doblar y enrollar una placa. Puede completar el pre-doblado simétrico y el enrollado de círculo completo de la placa en una sola pasada.

Las máquinas enrolladoras de placas de cuatro rodillos son equipos mecánicos usados para enrollar láminas metálicas en formas cilíndricas, de arco u otras. Se utilizan ampliamente en industrias como recipientes a presión, energía eólica, construcción naval, petroquímica y fabricación de calderas.

Breve descripción del principio de funcionamiento:

· Sujeción de la placa: Los rodillos superior e inferior sujetan la placa.

· Pre-doblado: Al levantar un rodillo lateral, un extremo de la lámina se presiona hacia arriba para lograr el pre-doblado (reduciendo los bordes rectos).

· Enrollado: Los rodillos se mueven de manera coordinada, y el material de la lámina sufre una deformación plástica continua bajo el soporte de tres puntos, finalmente siendo enrollado con la curvatura requerida.

· Descarga: La pieza formada se descarga mediante dispositivos auxiliares o el mecanismo de giro del rodillo superior.

2. Componentes estructurales de una máquina dobladora de placas de cuatro rodillos

La estructura básica de una máquina dobladora de placas de cuatro rodillos forma la base para sus funciones automáticas de pre-doblado, doblado y redondeo de placas. En comparación con una máquina dobladora de placas de tres rodillos, la de cuatro rodillos añade un rodillo auxiliar (un segundo rodillo lateral), mejorando considerablemente la eficiencia del procesamiento y la precisión del doblado de placas. A continuación se describe los principales componentes estructurales y funciones de una máquina dobladora de placas de cuatro rodillos.

1) Rodillo superior (rodillo de trabajo superior)

Ubicación:

Ubicado en la parte superior del centro del bastidor.

Función:

El rodillo motriz hace girar la chapa metálica a través de un sistema de transmisión.

Se aplica una fuerza primaria de doblado hacia abajo al material de la chapa.

característica:

Normalmente alimentado por electricidad, tiene el diámetro más grande y puede levantarse verticalmente según sea necesario.

2) Rodillo inferior (rodillo de trabajo inferior)

Ubicación:

Ubicado en la parte inferior, paralelo al rodillo superior.

Función:

Como rodillo accionado, sirve para sujetar la chapa metálica.

La fuerza de sujeción puede ajustarse moviéndolo hacia arriba y hacia abajo.

característica:

A veces también se usa como rodillo motriz. Se utiliza para sujetar y ajustar la posición inicial de la chapa en conjunto con el rodillo superior.

3) Rodillos izquierdo y derecho (rodillos laterales)

Ubicación:

Ubicados a ambos lados de los rodillos superior e inferior, cerca del rodillo inferior.

Función:

Implementan la función de pre-doblado.

Controlan la trayectoria de doblado y el radio de formación del material de la chapa.

característica:

Pueden elevarse, bajarse o oscilar independientemente, y usualmente son controlados por un sistema hidráulico.

Sus trayectorias de movimiento pueden controlarse mediante programación para lograr el laminado de diferentes formas (cilindros, conos, etc.).

4) Unidad principal de accionamiento

· Generalmente consiste en un motor y un reductor de velocidad.

· El rodillo superior (o los rodillos superior e inferior) es impulsado directamente para girar, haciendo que el material de la chapa se mueva.

· Asegura una velocidad lineal constante entre los rodillos para mejorar la precisión del laminado.

5) Sistema hidráulico

· Controlar el levantamiento y el movimiento lateral del rodillo inferior y los rodillos laterales.

· Proporciona control de presión durante el proceso de laminado.

· Normalmente incluye cilindros hidráulicos, bombas hidráulicas, grupos de válvulas de control, tanques de aceite, etc.

6) Bastidor

· Soporta toda la estructura del dispositivo.

· Garantizar la precisión de la posición del rodillo y la rigidez general del equipo.

· Construido con acero soldado de alta resistencia o fundiciones, asegurando una fuerte capacidad de carga.

7) Sistema de Control Numérico

· Se utiliza para controlar el movimiento y la configuración de parámetros de varios componentes de la máquina dobladora de placas.

· Normalmente está equipado con un PLC, pantalla táctil e interfaz hombre-máquina (HMI).

· Permite el control automatizado y soporta operaciones de laminado en múltiples etapas.

8) Dispositivos auxiliares (opcionales)

· Dispositivos de alimentación: como plataformas hidráulicas de carga, etc.

· Dispositivos de descarga: como marcos de soporte, dispositivos de rodillos giratorios, etc.

· Dispositivos de seguridad: botón de parada de emergencia, cubierta protectora, sistema de detección de desplazamiento, etc.

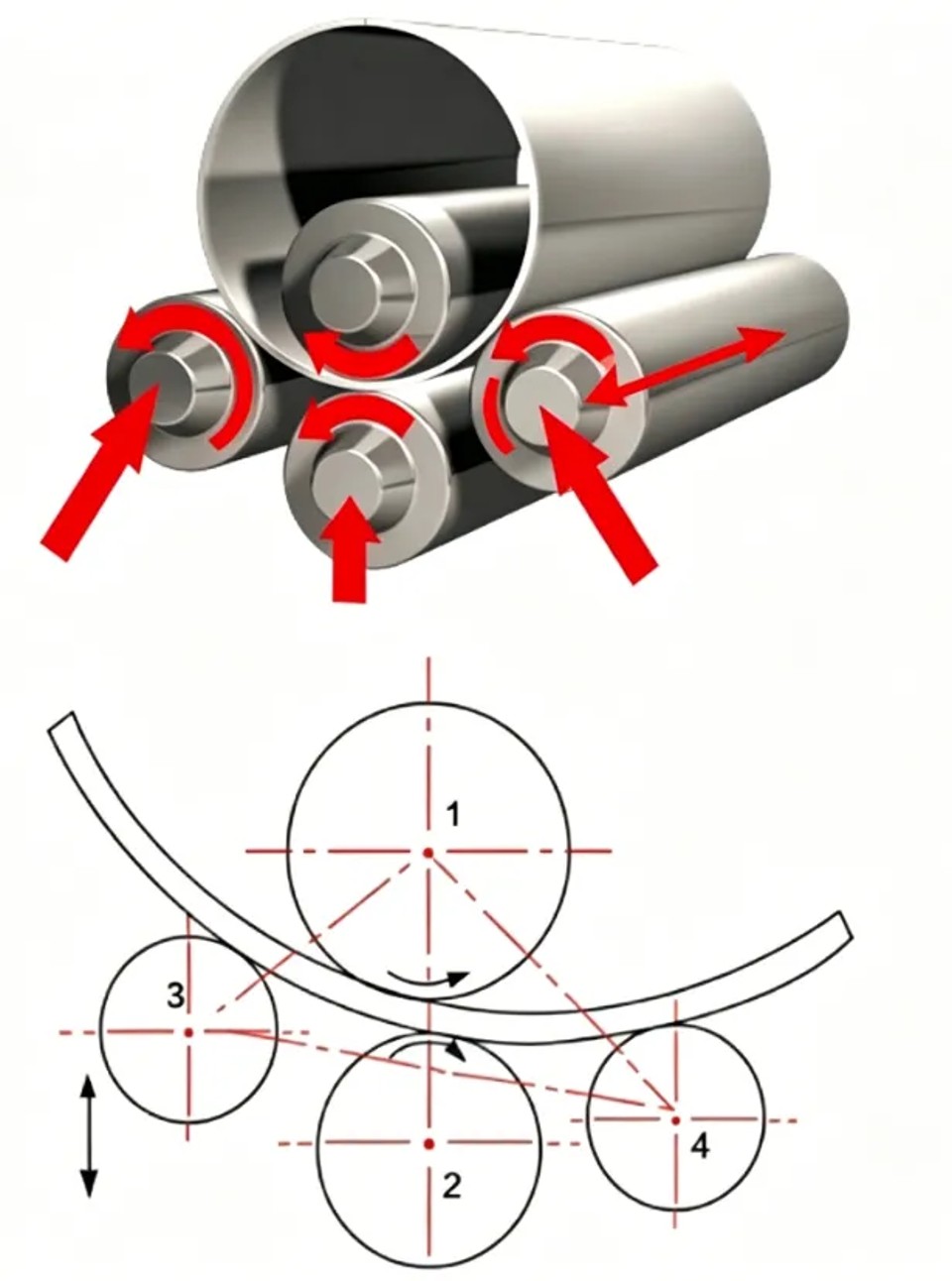

3. Principio de funcionamiento de una máquina dobladora de placas de cuatro rodillos

La máquina dobladora de placas de cuatro rodillos es un equipo avanzado de conformado de chapa metálica. Su principio de funcionamiento implica la acción coordinada de cuatro rodillos de trabajo (rodillo superior, rodillo inferior, rodillo izquierdo y rodillo derecho) para inducir la deformación plástica de la chapa bajo presión mecánica e hidráulica, logrando así un pre-doblado automático y un laminado preciso. La siguiente sección analizará su principio de funcionamiento en detalle desde aspectos como estructura, proceso, esfuerzo y control.

1) Alimentación del papel

· El material de la chapa se alimenta desde el lateral o el frente a través de la plataforma de alimentación.

· Después de alinear el centro, se sujeta y posiciona mediante los rodillos superior e inferior.

2) Sujeción de la chapa metálica

· El rodillo inferior se eleva y presiona la chapa firmemente bajo el rodillo superior.

· Se forma el estado inicial de sujeción y está listo para el laminado.

3) Precurvado del material de la chapa (para eliminar bordes rectos residuales)

· Levante uno de los rodillos laterales (como el rodillo izquierdo).

· Se levanta un extremo de la chapa, formando una fuerza de tres puntos con los rodillos superior e inferior, causando que se doble parcialmente (precurvado).

· La chapa se gira y la operación se repite en el otro extremo para lograr el precurvado en ambos extremos.

· Este método reduce significativamente los bordes rectos residuales y mejora la calidad del formado.

4) Laminado de la chapa

· Los rodillos laterales se elevan gradualmente (control programable de curvatura).

· El material de la chapa se lamina continuamente en un arco o cilindro usando un método de doblado de tres puntos.

· El rodillo motriz impulsa continuamente la placa hacia adelante, formando una sección transversal circular completa.

5) Descarga de la chapa metálica

· Después de completar el calandrado, el rodillo superior puede voltearse o moverse hacia un lado.

· La pieza formada se descarga mediante un mecanismo auxiliar hidráulico o mecánico.

· El siguiente proceso de soldadura o enrollado puede realizarse directamente.

4. Análisis de tensiones de una máquina de laminado de placas de cuatro rodillos

El análisis de tensiones de una máquina de doblado de placas de cuatro rodillos es una parte fundamental para entender su mecanismo de laminado, controlar la precisión y optimizar el proceso de formado. La ventaja de la estructura de cuatro rodillos en términos de tensiones es que puede formar un sistema de doblado de tres puntos más ideal, controlando eficazmente el proceso de deformación de la placa y mejorando la calidad del precurvado y laminado.

1) Puntos principales de tensión de la máquina de doblado de placas de cuatro rodillos

Durante el proceso de laminado, la chapa metálica está principalmente sometida a las siguientes fuerzas:

· Presión del rodillo superior: aplica la fuerza principal de flexión al material de la lámina, haciendo que sufra una flexión plástica.

· Fuerza de soporte del rodillo inferior: sujeta la placa junto con el rodillo superior y, al mismo tiempo, cumple una función de soporte y transmisión.

· Presión superior del rodillo lateral: controla la curvatura y la precisión de la forma durante el pre-doblado y el enrollado.

· Fricción: proviene de la fricción entre los rodillos superior e inferior y la placa, lo que impulsa el movimiento de la placa.

· Fuerza de recuperación elástica de la placa: la fuerza de recuperación elástica generada después de doblar la chapa es un factor importante que afecta la precisión.

2) Análisis de la etapa del proceso de fuerza

Etapa inicial de sujeción:

· El material de la lámina se coloca entre los rodillos superior e inferior.

· El rodillo inferior se eleva y aplica presión, formando una fuerza de sujeción con el rodillo superior, generando presión normal.

· La fricción entre los rodillos superior e inferior controla el movimiento de la placa.

Etapa de pre-doblado:

· Un rodillo lateral se eleva, formando una fuerza de tres puntos con los rodillos superior e inferior.

· Los extremos de la lámina se doblan, formando zonas localizadas de deformación plástica.

· El momento de flexión se genera por debajo del eje central del espesor de la placa, resultando en una distribución asimétrica de tensiones.

Fase de laminado:

· La chapa está sometida a fuerza entre tres puntos de apoyo (rodillo superior + dos rodillos laterales).

· A medida que avanza, se comprime y dobla, formando una curva continua.

· El radio de curvatura está determinado por la posición de los rodillos laterales, y la distribución de la presión debe ser uniforme.

Durante la flexión, el estado de tensión dentro de la placa es el siguiente:

· La superficie superior es una superficie de tracción con tensión positiva.

· La superficie inferior está comprimida y el esfuerzo es negativo.

· El esfuerzo en el eje neutro es cero, por lo que ocurre flexión pero no elongación.

3) Ventajas de resistencia de la estructura de cuatro rodillos

Elementos de comparación	Máquina dobladora de placas de tres rodillos	Máquina dobladora de placas de cuatro rodillos (ventajas)
punto de apoyo	2 lados + 1 centro	Estructura verdadera de moldeo de tres puntos
Estabilidad del papel	La placa se desliza fácilmente	Fijación y sujeción estable de la placa
Precisión de laminado	General	Alta (ajuste controlable del momento de flexión)
Capacidad de pre-doblado	Débil	Alta resistencia (la estructura soporta tanto el pre-doblado positivo como el negativo)
Control de rebote	Difícil de controlar con precisión	Compensación programable + ajuste dinámico

5. Métodos de control de laminado

Con el desarrollo de la tecnología, las máquinas de laminado de placas han pasado gradualmente del control manual/hidráulico tradicional a sistemas de control numérico electrónico (NC) y control numérico por computadora (CNC), logrando un nivel más alto de fabricación inteligente. El método de control de laminado de una máquina de laminado de placas de cuatro rodillos determina su precisión de conformado, eficiencia operativa y nivel de automatización.

1) Control de posición del rodillo (control de desplazamiento)

· Controlar el desplazamiento de elevación y descenso del rodillo superior, rodillo inferior y rodillos laterales izquierdo y derecho.

· Determinar el radio de curvatura y el área de presión del material durante el proceso de conformado.

· El control en lazo cerrado se logra típicamente usando una válvula proporcional hidráulica y un sensor de desplazamiento.

2) Control de trayectoria de desplazamiento

· Controlar la trayectoria de movimiento de los rodillos laterales (líneas diagonales, curvas).

· Para lograr formas complejas (como cilindros cónicos) o laminado de arcos circulares de múltiples segmentos

· La trayectoria usualmente es preprogramada por el sistema CNC.

3) Control de sujeción

· Controlar la presión de sujeción de los rodillos superior e inferior sobre la chapa metálica.

· Asegurarse de que la placa no se deslice durante la rotación.

· Ajustar dinámicamente la calidad y el espesor según diferentes materiales

4) Control de accionamiento (regulación de velocidad)

· Controlar la velocidad de rotación de los rodillos para lograr una alimentación suave del material.

· Un sistema de control avanzado puede ajustar la aceleración y desaceleración durante el proceso de laminado.

· Es muy importante prevenir el desgarro del material, la sobrepresión o el daño superficial.

5) Control por programa (lógica automática)

El sistema de control tiene preestablecidos múltiples pasos de laminado:

· Posicionamiento de la placa

· Sujeción automática

· Pre-doblar el primer extremo

· Rotación de la placa

· Pre-doblar el segundo extremo

· Laminado en círculo completo

· Descarga, etc.

Los usuarios solo necesitan ingresar parámetros como el espesor de la chapa, el material y el diámetro del rodillo, y el sistema ajustará automáticamente la posición y el movimiento de cada rodillo.

6. Ventajas de la máquina de laminado de placas de cuatro rodillos

Las máquinas de doblado de placas de cuatro rodillos se utilizan ampliamente en la conformación y fabricación moderna de chapa metálica, principalmente debido a las numerosas ventajas que aporta su estructura y sistema de control. En comparación con equipos tradicionales como las máquinas de doblado de placas de tres rodillos y las máquinas de doblado simétricas, las máquinas de doblado de placas de cuatro rodillos tienen ventajas significativas en términos de precisión, eficiencia y operatividad.

1) Ventajas estructurales de las máquinas de doblado de placas de cuatro rodillos

· Diseño de estructura de cuatro rodillos: rodillo superior activo + sujeción del rodillo inferior + ajuste de rodillos en ambos lados, resultando en una estructura más estable. Soporta enrollado simétrico y pre-doblado asimétrico.

· El rodillo inferior fija la placa de impresión: La placa de impresión siempre está sobre el rodillo fijo, lo que la hace menos propensa a deslizamientos y facilita el posicionamiento y el control de la precisión.

· No requiere volteo: A diferencia de los laminadores de tres rodillos, el material de la chapa siempre se procesa por el mismo lado durante todo el proceso de laminado, sin necesidad de voltearlo.

2) Ventajas tecnológicas y operativas

· Moldeo en un solo paso: El pre-doblado y el laminado pueden completarse en el mismo ciclo de proceso, reduciendo la mano de obra y los errores de posicionamiento.

· Fuerte capacidad de pre-doblado en ambos extremos: Los rodillos izquierdo y derecho pueden elevarse y bajarse por separado, permitiendo un pre-doblado de precisión independiente en ambos extremos (con casi ningún borde recto).

· Adaptable al laminado cónico: La trayectoria del rodillo lateral es programable y ajustable, adecuada para estructuras no circulares como cilindros cónicos y elipses.

· Fácil de operar: La mayoría de las máquinas de doblado de placas de cuatro rodillos están equipadas con un sistema de control numérico (NC/CNC), y los usuarios solo necesitan ingresar parámetros para operarlas.

· Amplio rango de adaptabilidad del espesor de la lámina: Puede enrollar diversas láminas metálicas con espesores desde 1 mm hasta más de 100 mm (dependiendo del modelo).

· Requisitos más bajos para el operador: En comparación con las máquinas dobladoras de placas de tres rodillos, tiene menor dependencia técnica, es más fácil de aprender para principiantes y es más segura.

3) Ventajas en la calidad del moldeado

· Mayor redondez: El control de fuerza multipunto tiene alta precisión, y la redondez y cilindricidad del formado por rodillo son mejores que las del formado por tres rodillos.

· Buen control del rebote elástico: La fuerza del rodillo lateral es continuamente controlable, reduciendo el rebote elástico y mejorando la precisión del laminado.

· Buena calidad superficial: La placa no se desliza fácilmente, no necesita ser volteada y evita defectos como rayones y pliegues.

· Alineación de bordes más precisa: bordes rectos más pequeños facilitan operaciones de precisión posteriores como soldadura automática y alineación de costuras.

4) Ventajas en eficiencia de producción y automatización

· Sistema de control totalmente automático: Soporta programación NC/CNC, tiene función de almacenamiento de memoria y es adecuado para producción en masa.

· Reducción del tiempo de procesamiento: Todos los pasos se completan en una sola posicionamiento, reduciendo el tiempo total de procesamiento en un 30%–50%.

· Adecuado para líneas de producción automatizadas: puede conectarse con sistemas de carga y descarga, robots, estaciones de soldadura y otros equipos.

· Soporta monitoreo/diagnóstico remoto: Algunos dispositivos de alta gama pueden conectarse a Internet para lograr acceso al Internet Industrial de las Cosas (IIoT).

5) Comparación de ventajas típicas de las máquinas dobladoras de placas de tres rodillos

Elementos de comparación	Máquina dobladora de placas de tres rodillos	Máquina dobladora de placas de cuatro rodillos (ventajas)
Función de pre-doblado	Requiere múltiples volteos, bordes rectos grandes	Pre-doblado automático, borde recto extremadamente corto (≤1.5 veces el espesor de la placa)
Enfoque y posicionamiento	Posicionamiento basado en experiencia manual	La chapa metálica se fija en el rodillo inferior y se centra automáticamente.
Eficiencia de laminado	Muchos procesos, baja eficiencia	Todos los procesos de laminado se completan de una vez.
Capacidad de laminado cónico	Las limitaciones estructurales dificultan su logro.	Trayectoria ajustable del rodillo, ángulo cónico controlable libremente
Dificultad técnica operativa	Alto nivel de habilidad, requiere trabajadores calificados.	Interfaz CNC de perfil bajo y fácil de usar, fácil de capacitar

7. ¿Cómo elegir una máquina dobladora de placas de cuatro rodillos?

Elegir una máquina dobladora de placas de cuatro rodillos es una decisión crucial de inversión en equipo que impacta directamente la eficiencia de producción, la precisión del procesamiento y las capacidades de desarrollo a largo plazo de su negocio. A continuación, se presenta una 'Guía y Sugerencias para la Selección de Máquinas Dobladoras de Placas de Cuatro Rodillos' sistemática y práctica para ayudarle a tomar una decisión informada basada en sus necesidades reales, evitando desperdicios innecesarios y problemas potenciales.

1) Aclare sus requisitos de aplicación

Antes de seleccionar un modelo de máquina, debe comprender las características de su pieza de trabajo y su método de producción:

Parámetros clave	Precauciones
Espesor de la placa	Rango máximo/mínimo de espesor de placa a procesar (afecta el diámetro del rodillo superior y el sistema hidráulico)
Ancho de la placa	El ancho máximo de mecanizado determina el ancho del cuerpo de la máquina y los requisitos de rigidez.
Tipo de material	Acero al carbono común, acero inoxidable, aleación de aluminio, acero resistente al desgaste, etc., afectan la presión y el radio de conformado.
Diámetro mínimo del tambor	¿Diámetro interior mínimo requerido? Esto implica la capacidad de doblado y la disposición de los rodillos.
Tipo de pieza de trabajo	¿Piezas cilíndricas, cónicas, elípticas, no estándar? Su impacto en los sistemas de control y el diseño de la trayectoria del rodillo.
Tamaño del lote	¿Personalización de una sola pieza o producción en masa? Determine si se requieren mecanizado CNC o dispositivos automáticos de carga/descarga.

2) Recomendaciones para seleccionar parámetros técnicos clave

· Diámetro del rodillo superior: debe ser lo suficientemente grande para soportar la máxima fuerza de doblado y evitar la deflexión; afectado por el espesor de la chapa laminada.

· Los diámetros del rodillo inferior y los rodillos laterales afectan la estabilidad del apriete y el doblado; una estructura simétrica es mejor.

· Presión del sistema hidráulico: a mayor presión, mayor capacidad de procesamiento, pero el costo también aumenta en consecuencia.

· Potencia del motor: determina directamente la capacidad de accionamiento y la velocidad de procesamiento de la chapa.

· Espacio entre rodillos y disposición de rodillos: determinan la calidad del formado y el diámetro mínimo del rodillo. Los rodillos laterales excéntricos son adecuados para el laminado cónico.

· Métodos de control: NC es adecuado para aplicaciones convencionales, mientras que CNC es adecuado para escenarios complejos y de alta precisión.

· Materiales estructurales de la máquina: se utiliza acero fundido de alta resistencia o estructura soldada para garantizar resistencia a la deformación a largo plazo.

3) Recomendaciones sobre marca y servicio postventa

Elegir un fabricante confiable y un soporte postventa integral es clave.

· Priorice marcas reconocidas o fabricantes con buena reputación en la industria: la calidad del equipo está garantizada y los componentes clave tienen una larga vida útil.

· Inspeccione el sitio de ensamblaje y prueba en fábrica: verifique el efecto real del laminado y comprenda la operatividad del sistema de control.

· Asegúrese de que los proveedores ofrezcan servicios de instalación, puesta en marcha y capacitación: reduzca el tiempo del ciclo de la máquina y mejore la eficiencia de producción.

· Comprender el tiempo de respuesta postventa y el soporte de piezas: el mantenimiento oportuno es extremadamente importante cuando el equipo presenta fallas.

4) Resumen de Estrategias de Selección para Máquinas de Laminado de Placas de Cuatro Rodillos

Puede usar la tabla a continuación para detallar sus necesidades y comunicarse con el fabricante:

cosa	Datos o descripción del requisito
Espesor máximo de la placa	Por ejemplo, acero Q345 de 20mm
Rango de ancho de la placa	2000 mm
Diámetro interior mínimo	400 mm
Tipo de pieza de trabajo	cilindro + cono
Materiales de procesamiento	Acero inoxidable y acero al carbono mixtos
Métodos de control	CNC o CNC
¿Lote?	Sí, se recomienda configurar un dispositivo de alimentación.
Restricciones de ubicación de instalación	Requisitos de ancho/altura/capacidad de carga de la base, etc.
