Descripción general de los equipos de procesamiento de chapa metálica

Como proceso básico en la fabricación moderna, el procesamiento de chapa metálica requiere una serie de equipos profesionales para completar procesos clave como el corte, el plegado, el conformado y el cizallado. Estos equipos, desde herramientas manuales tradicionales hasta avanzadas máquinas herramienta CNC, constituyen un sistema completo de procesamiento de chapa metálica.

Clasificación de los equipos principales de procesamiento

1. Equipos de plegado y conformado

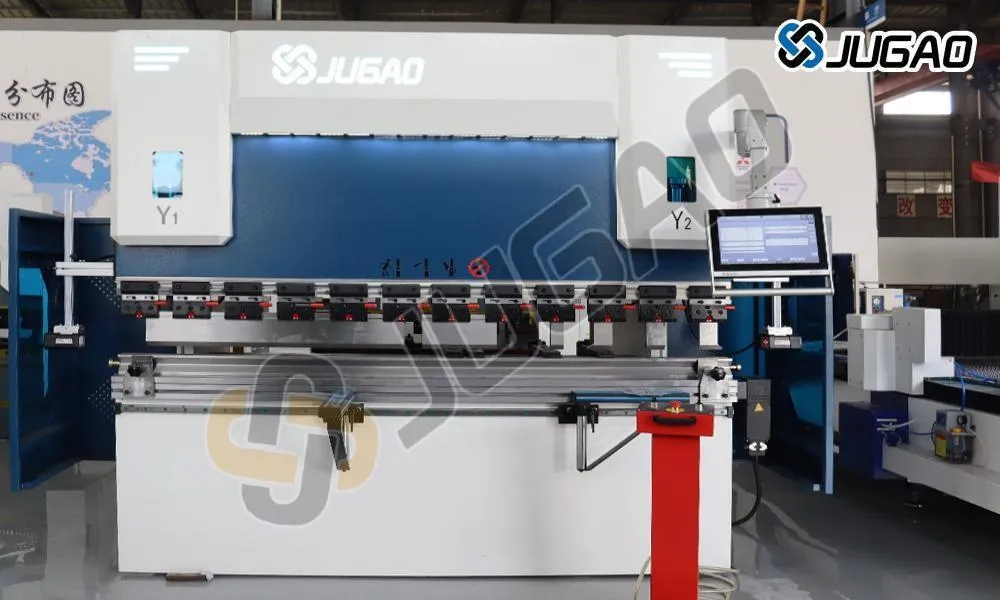

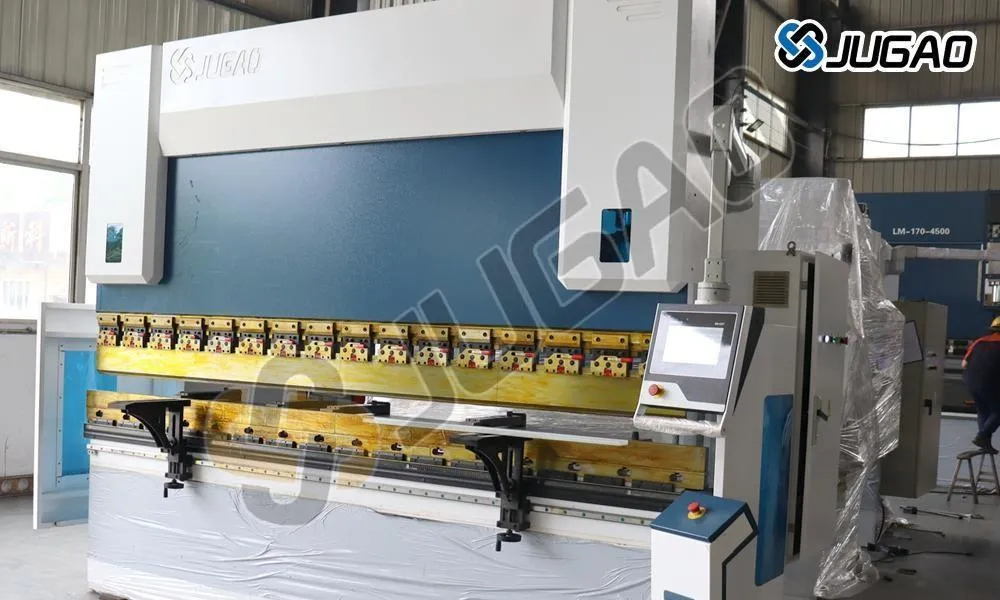

CNCPrensa plegadoraes el equipo principal para el plegado moderno de chapa metálica, con las siguientes características:

l Adopta un sistema de accionamiento hidráulico o por servomotor

l Equipada con tope trasero de alta precisión (la exactitud puede alcanzar ±0,01 mm)

l Control programable de vinculación multieje

l Rango típico de espesor de procesamiento: 0,5-25 mm

El equipo auxiliar de plegado incluye:

l Prensa de bancoPrensa plegadora:adecuada para el procesamiento de piezas pequeñas; la longitud máxima de procesamiento suele ser de 1 a 2 metros

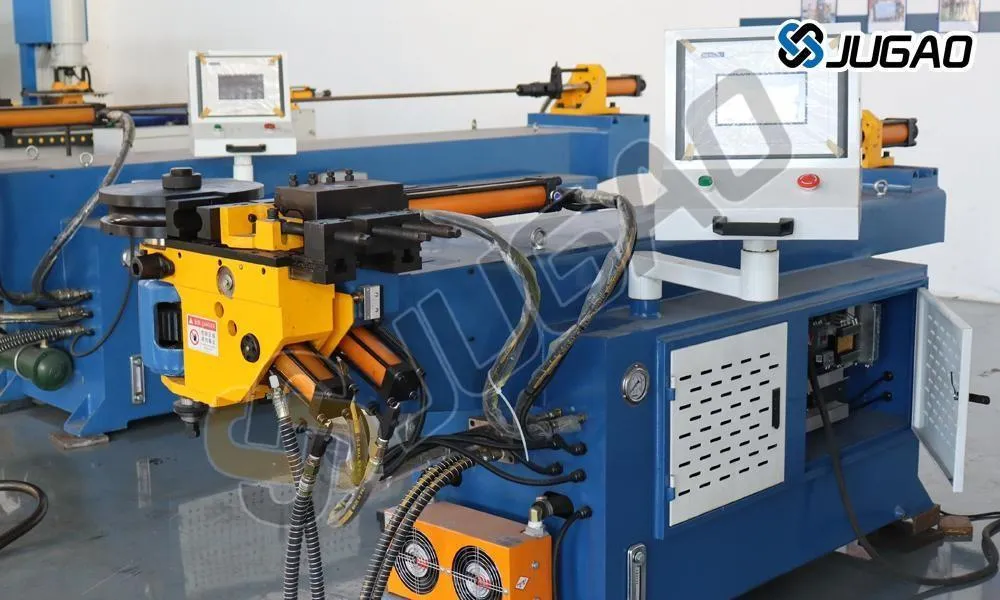

l Máquina dobladora de tubos:especialmente utilizada para el doblado de tubos y materiales de formas especiales

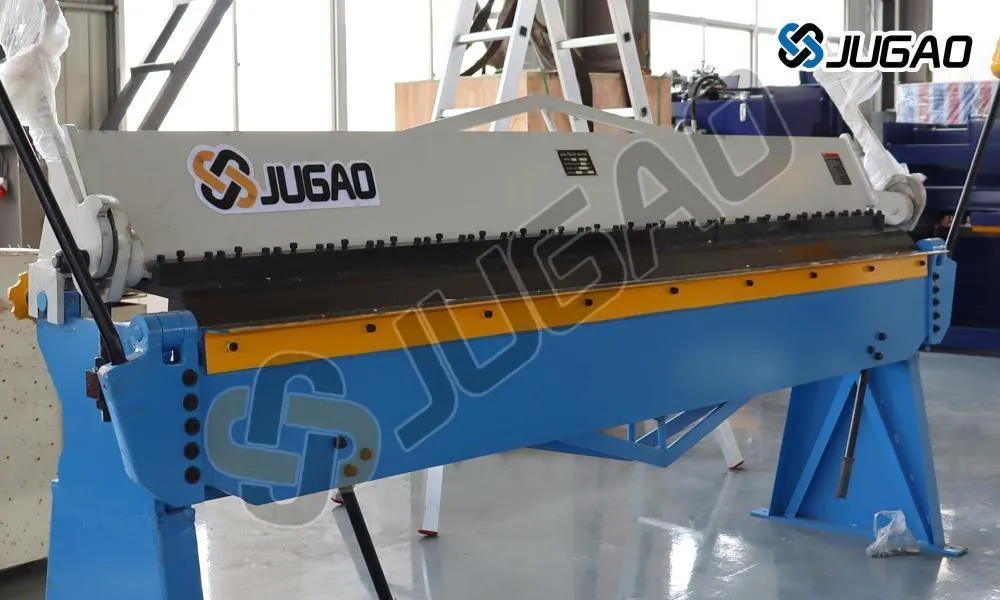

l Máquina dobladora manual:adecuada para operaciones de doblado sencillas, con lotes pequeños y bajos requisitos de precisión

2. Serie de equipos de corte

Equipos de corte CNC de uso general:

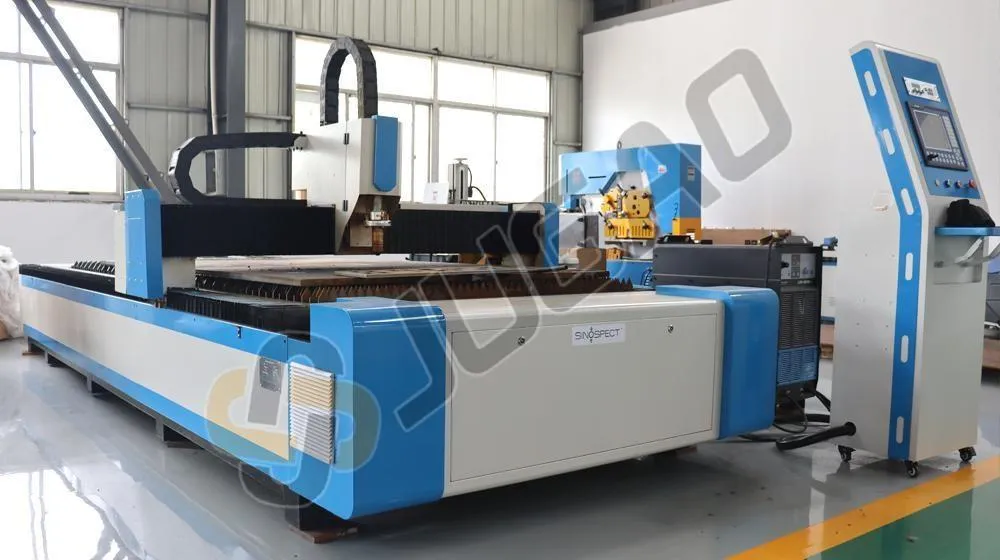

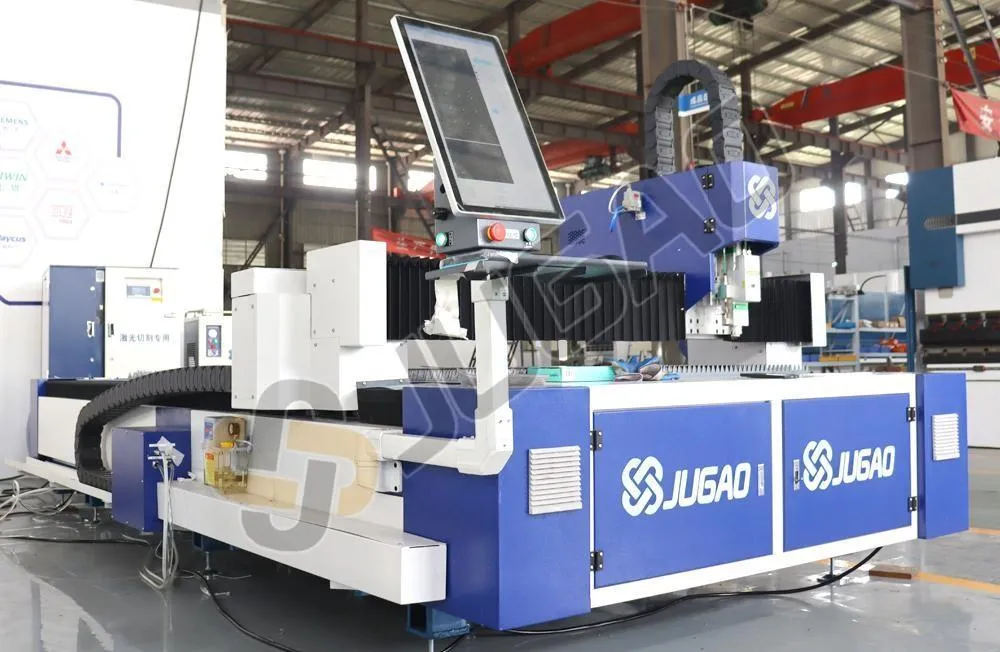

l Máquina de corte por láser:la precisión de procesamiento puede alcanzar ±0,05 mm, adecuada para el corte de contornos complejos

l Máquina de corte por plasma:adecuada para el corte de placas gruesas (hasta 50 mm)

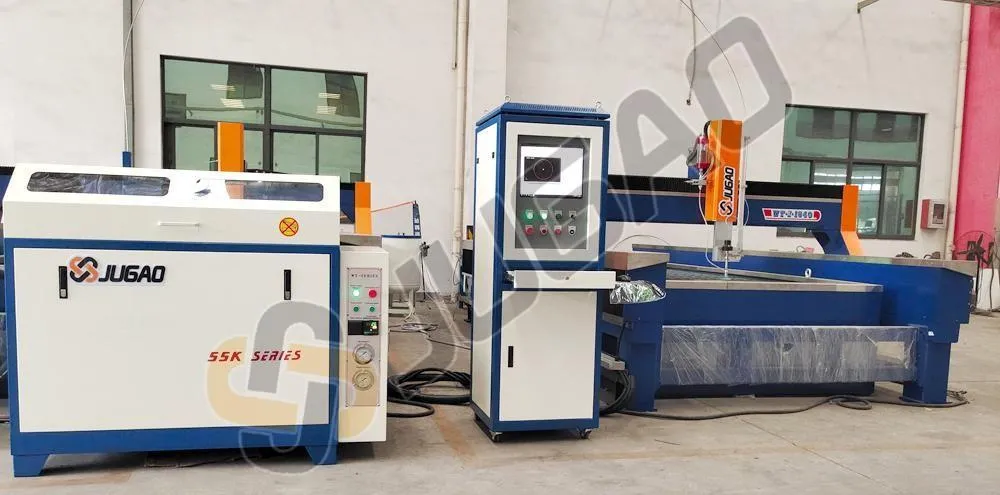

l Máquina de corte por chorro de agua:sin zona afectada por el calor, adecuada para el procesamiento de materiales especiales

Herramientas de corte tradicionales:

l Cizalla eléctrica:el espesor máximo de corte puede alcanzar los 6 mm

l Herramientas de cizallado manuales:incluyen cizalla recta, cizalla circular y cizalla combinada

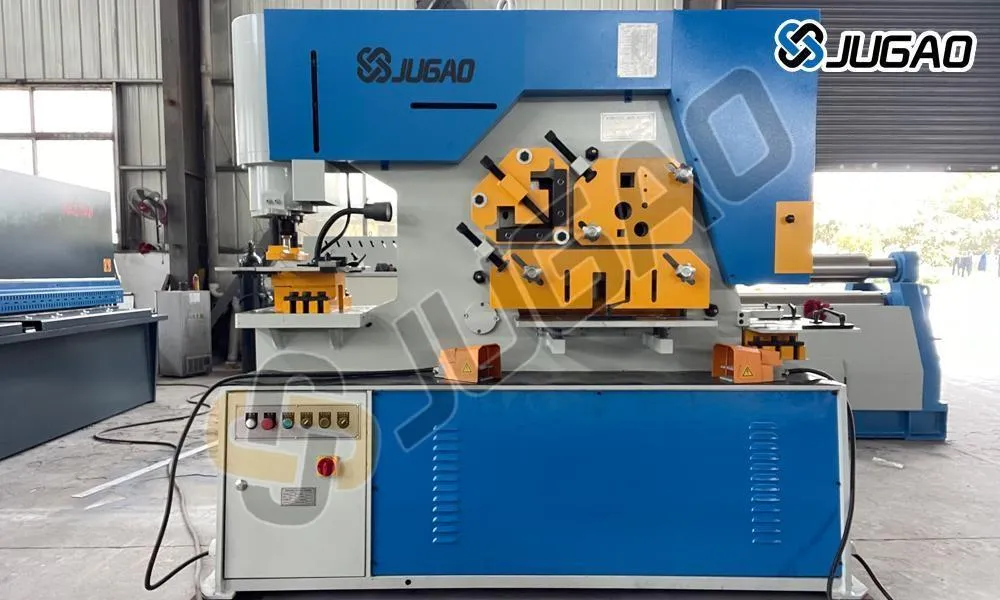

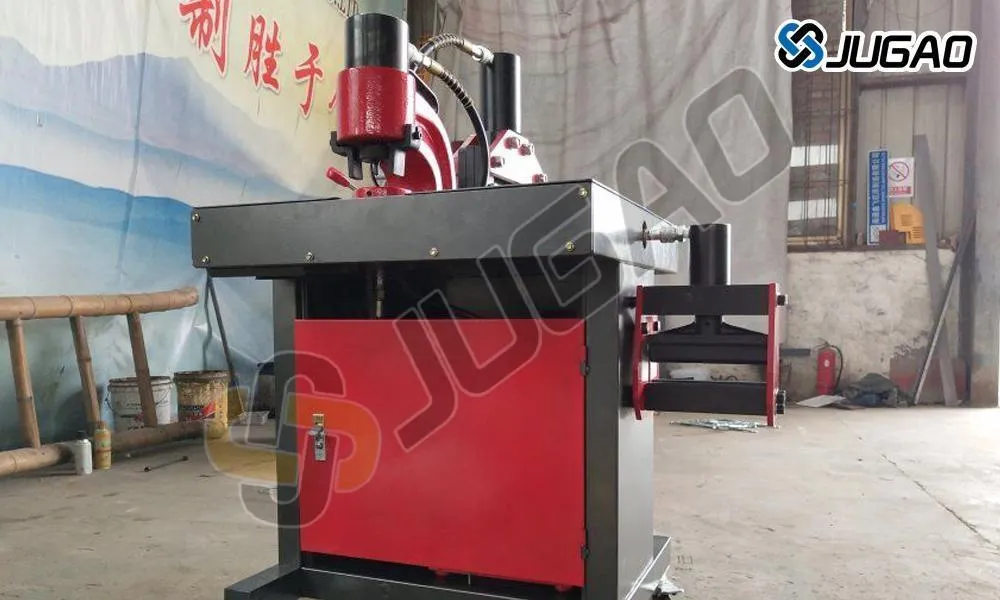

l Máquina punzonadora y cizalladora de metal:adecuada para el corte estandarizado a gran escala

3. Equipos de conformado y procesamiento

Equipos avanzados de conformado:

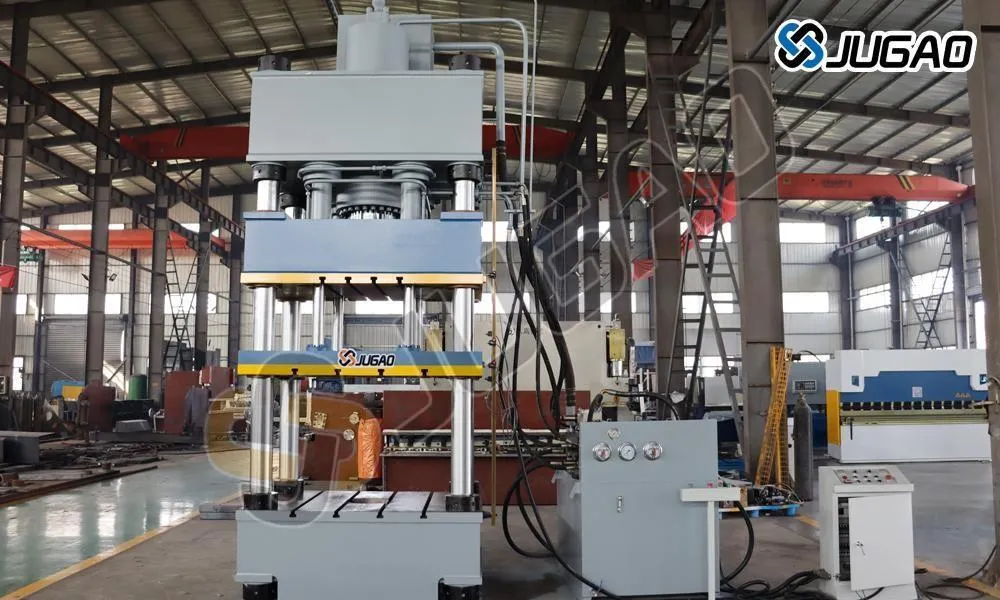

l Máquina hidráulicapulsede conformado:la presión de trabajo puede superar las 2.000 toneladas

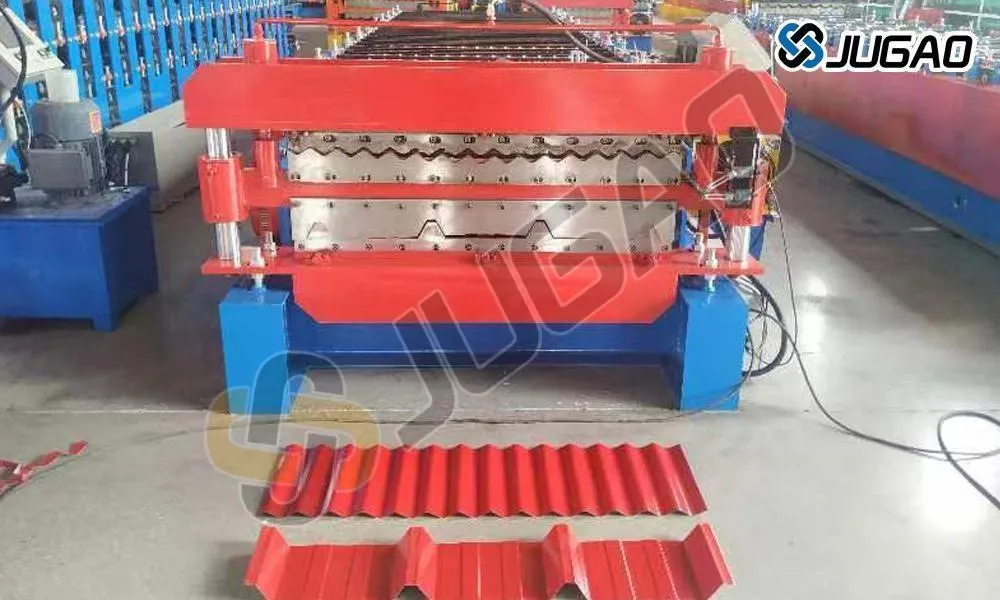

l Línea de producción de perfilado:la longitud de procesamiento continuo puede alcanzar decenas de metros

l Máquina de hilado:adecuada para el conformado de precisión de piezas axisimétricas

Herramientas especiales de conformado:

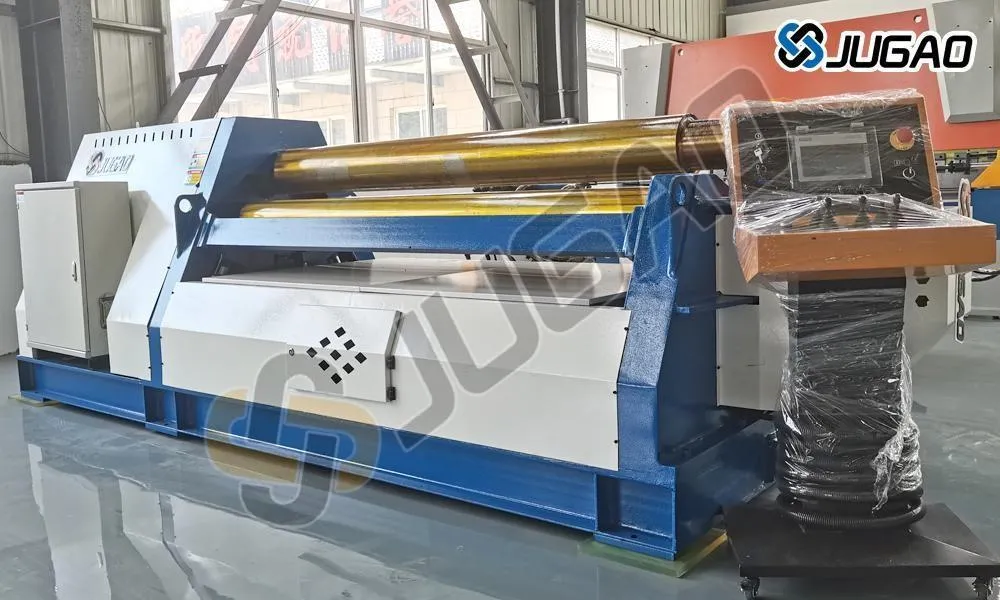

l Máquina de laminado:estructura de tres o cuatro rodillos, puede procesar placas de 3 a 50 mm

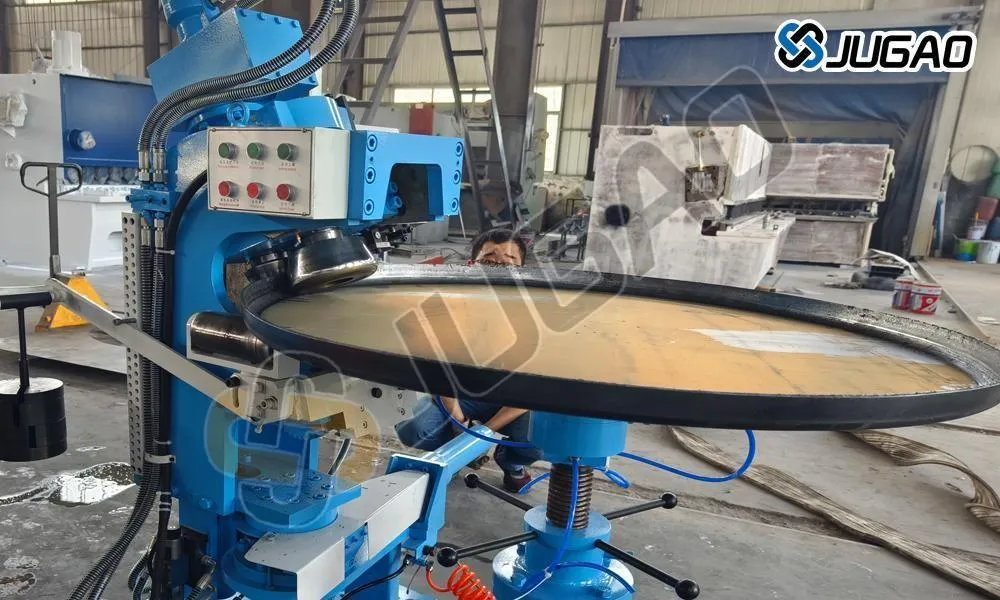

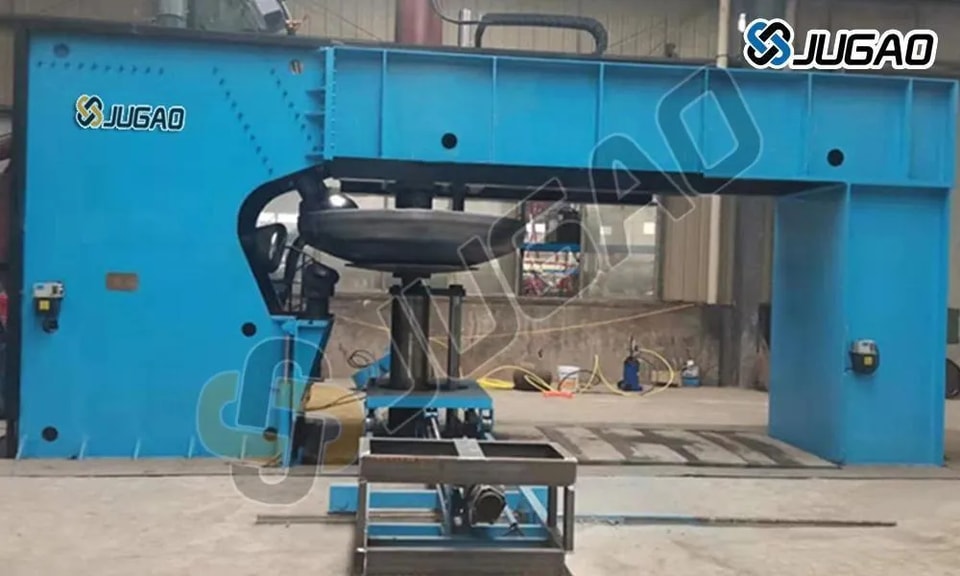

l Máquina rebordeadora:se utiliza para fabricar distintos bordes de brida

l Máquina de abombado:permite el conformado por expansión local de tubos

4. Equipos de cizallado y acabado

Equipos profesionales de cizallado:

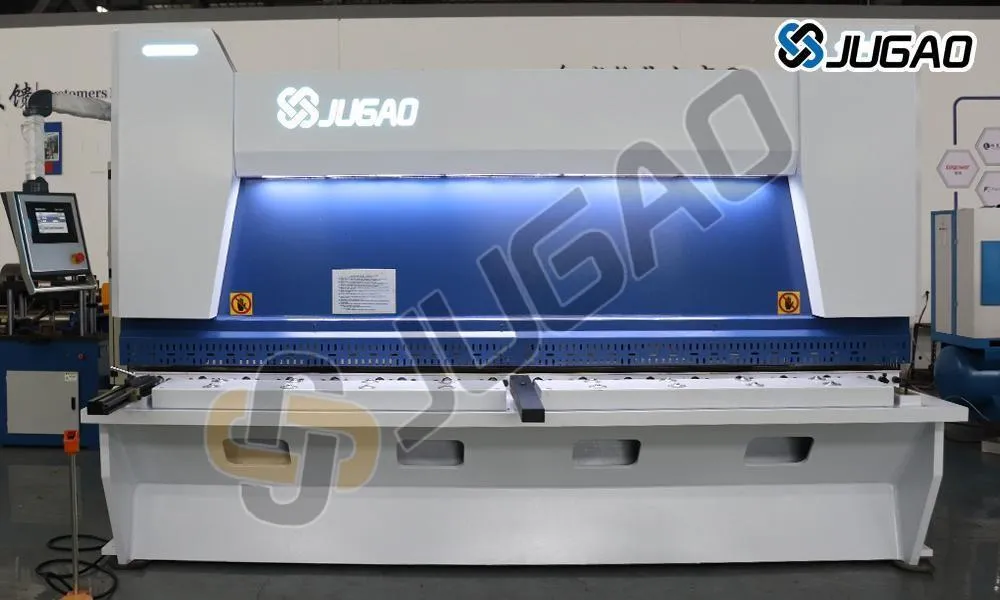

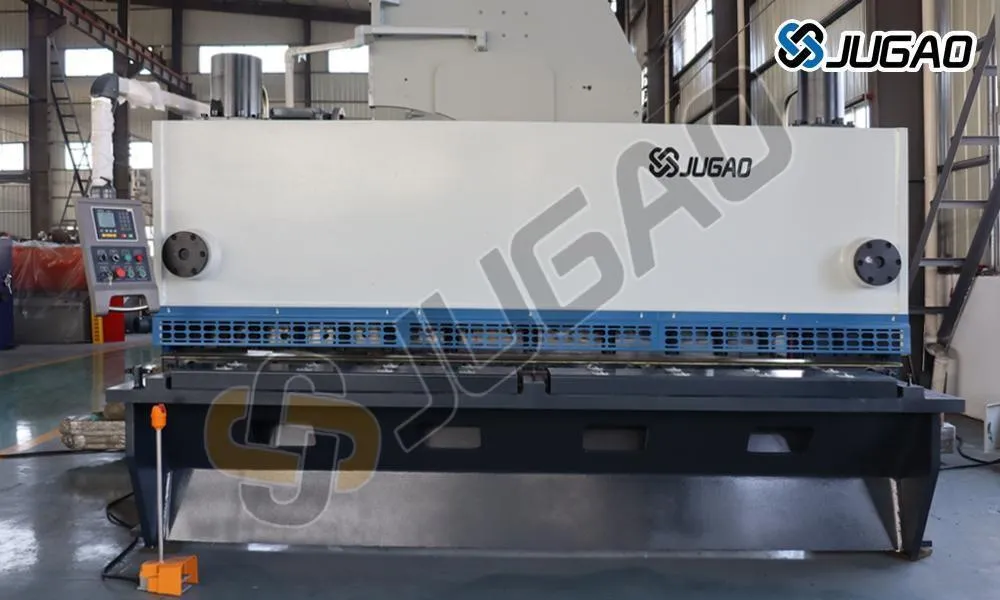

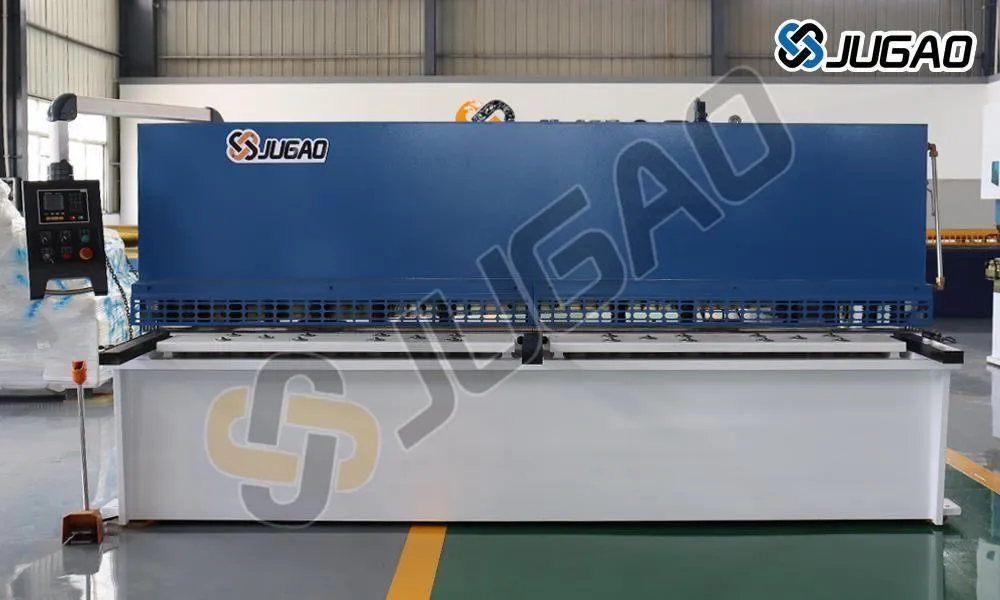

l Cizalla CNC:la longitud máxima de corte puede alcanzar los 6 metros

l Cizalla oscilante:Ángulo de cizallado ajustable para reducir la deformación

l Cizalla vibratoria:Adecuada para el corte de curvas complejas

Equipo de tratamiento de superficies:

l Máquina desbarbadora:Elimina automáticamente las rebabas de los bordes de corte

l Máquina pulidora:Consigue un efecto espejo en la superficie

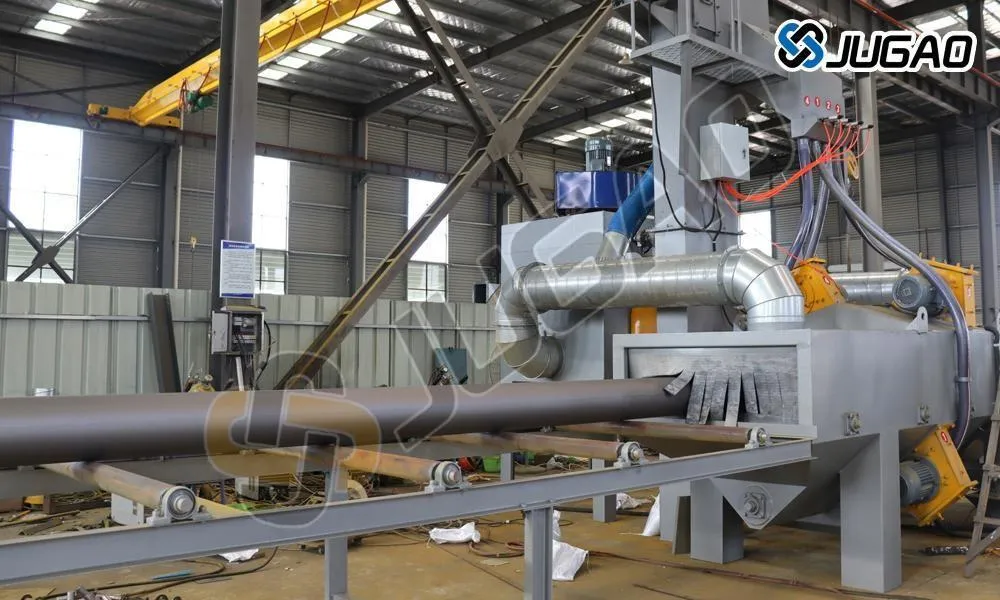

l Máquina de arenado:Mejora la adherencia y el aspecto de la superficie

Guía de selección de equipos

Consideraciones:

1. Propiedades del material

l Acero inoxidable: se recomienda utilizar una máquina de corte láser de alta potencia

l Aleación de aluminio: adecuada para corte por chorro de agua o corte mecánico

l Acero al carbono: el más versátil, adecuado para la mayoría de los equipos

2. Escala de producción

l Lote pequeño: combinación de equipos manuales + semiautomáticos

l Lote medio: configuración de una sola máquina CNC

l Lote grande: línea de producción automatizada

3. Requisitos de precisión

l Nivel estándar: ±0,5 mm

l Nivel de precisión: ±0,1 mm

l Nivel de alta precisión: ±0,02 mm

Tendencias modernas del procesamiento de chapa metálica

1. Desarrollo inteligente

l Conectividad de equipos y supervisión remota

l Programación automática y optimización de procesos

l Sistema inteligente de detección y compensación

2. Tecnología de procesamiento compuesto

l Equipo integrado de corte y plegado

l Proceso compuesto de impresión 3D y chapa metálica

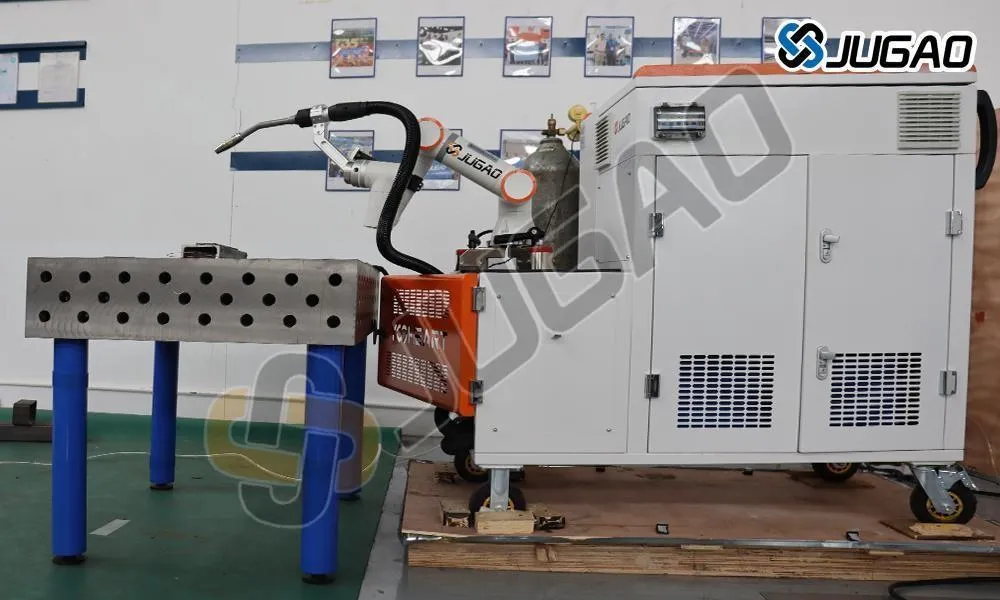

l Máquina compuesta de corte y soldadura láser

3. Fabricación ecológica

l Sistema de servocontrol de bajo consumo

l Dispositivo automático de reciclaje de residuos

l Tecnología de refrigeración respetuosa con el medio ambiente

Sugerencias para el mantenimiento y la gestión de equipos

1. Mantenimiento diario

l Lubricación regular de las piezas móviles

l Verificar la presión del sistema hidráulico

l Limpiar los objetos extraños de la superficie de trabajo

2. Mantenimiento de precisión

l Inspección mensual de la precisión del equipo

l Sustituir a tiempo las herramientas desgastadas

l Calibrar el sistema de medición

3. Operación segura

l Equipado con dispositivos de protección de seguridad

l Formación profesional para operadores

l Establecer especificaciones de operación del equipo

Mediante la configuración racional del equipo anterior y la adopción de tecnología de procesamiento científica, las empresas pueden establecer un sistema de procesamiento de chapa metálica eficiente y preciso para satisfacer diversas necesidades de procesamiento, desde piezas simples hasta componentes complejos.
