Guía de operación para ajustar la calibración semiautomática ESA S875

Si busca una forma rápida y precisa de realizar ajustes sobre la marcha durante las operaciones de curvado, las Correcciones Semiautomáticas ESA S875 son una función esencial que debe conocer. Cuando durante la producción se producen desviaciones de ángulo o errores de posicionamiento del tope trasero, los operarios suelen necesitar un método eficaz para corregirlos sin tener que volver por completo al menú de Ajustes. Esta función permite modificar directamente los valores de los ejes Y1, Y2, X y R desde la máscara semiautomática mientras la máquina está en estado STOP. En este artículo explicaré cómo funcionan las Correcciones Semiautomáticas ESA S875, cómo aplicar correcciones a un solo doblez o a varios dobleces que comparten el mismo ángulo, y cómo esta función contribuye a obtener resultados de curvado estables y uniformes.

Introducción

La función Correcciones Semiautomáticas ESA S875 permite a los operarios ajustar los parámetros de curvado directamente desde la máscara semiautomática, eliminando la necesidad de volver a la interfaz de Ajustes. Diseñada para agilizar los ajustes de producción y minimizar el tiempo de inactividad entre pruebas de doblado, esta función permite compensar rápidamente desviaciones de ángulo o imprecisiones del tope trasero, todo ello sin salir de la pantalla de trabajo.

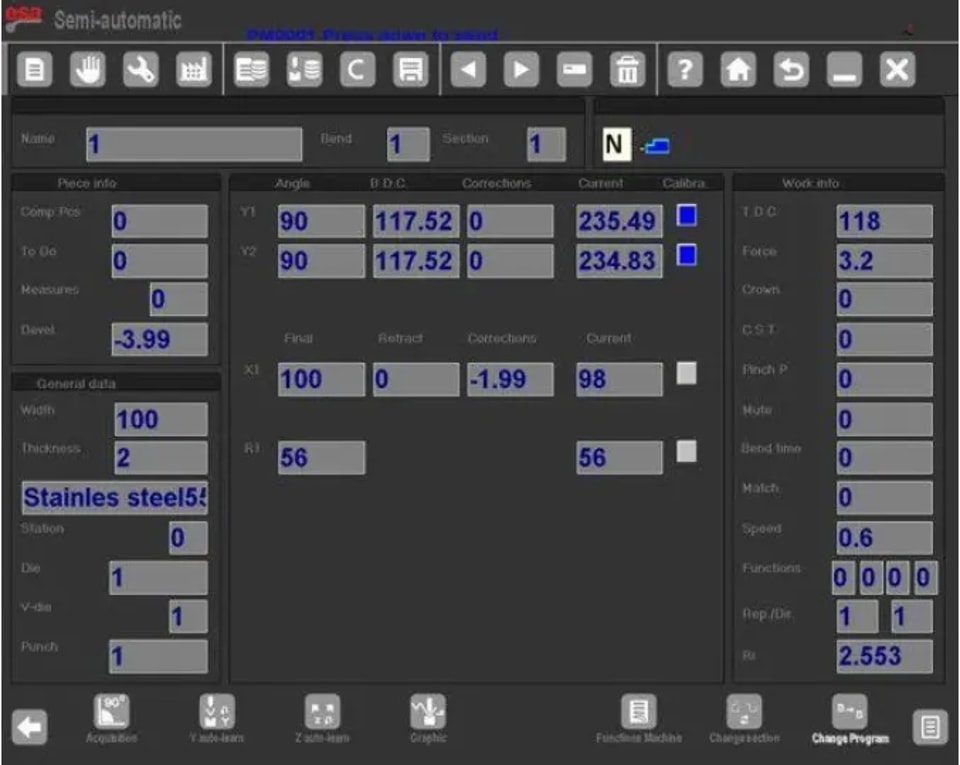

Cuando el estado de la máquina es STOP, la máscara semiautomática pasa a ser editable, que es la condición clave para utilizar las Correcciones Semiautomáticas. Esta interfaz proporciona acceso en tiempo real a las correcciones de los valores de los ejes, lo que permite ajustes precisos que mejoran directamente la exactitud del curvado.

Parámetros editables en Correcciones Semiautomáticas ESA S875

Dentro de la máscara de Correcciones Semiautomáticas ESA S875, el operario puede editar directamente:

l Corrección del eje Y1

l Corrección del eje Y2

l Corrección del eje X

l Corrección de altura del eje R

Estos valores pueden ajustarse sin entrar en la máscara completa de Ajustes. Por tanto, las Correcciones Semiautomáticas agilizan el flujo de trabajo de corrección y reducen pasos de navegación innecesarios.

Cuando la máquina se cambia aSTARTestado habilitado, las Correcciones Semiautomáticas siguen visibles pero pasan a ser de solo lectura. Esto garantiza la seguridad y evita cambios no intencionados mientras la máquina está activa. La edición solo está permitida cuando el sistema vuelve alSTOPmodo.

Aplicar Correcciones Semiautomáticas al doblez actual

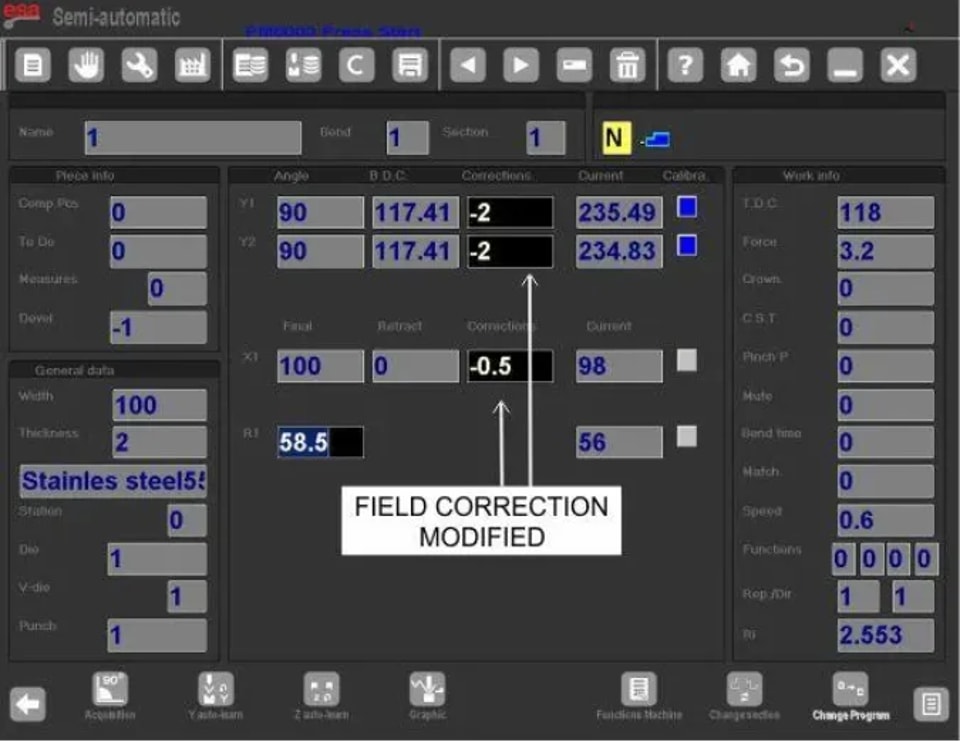

Cuando se introduce una corrección dentro de la máscara de Correcciones Semiautomáticas ESA S875, esta se aplica directamente aldoblez actual. El sistema actualiza de inmediato el valor de trabajo.

Una vez que se modifica un parámetro:

l El valor editado aparece con colores invertidos

l El operario recibe una confirmación visual

l La modificación afecta de forma predeterminada solo al doblez activo

Este diseño garantiza claridad y control durante el ajuste de producción. Las Correcciones Semiautomáticas permiten al operario probar modificaciones paso a paso antes de aplicarlas a una gama más amplia de dobleces.

Aplicar al mismo tramo con el mismo ángulo

Si varios dobleces dentro del mismo tramo comparten el mismo ángulo, la corrección puede ampliarse:

1. Introduzca la corrección requerida

2. Pulse la tecla para acceder al menú secundario

3. Seleccione[Conf. Mismo. Sect.Áng.]

Esta función aplica Correcciones semiautomáticas a todos los pliegues de la sección actual que tienen el mismo valor de ángulo que el pliegue activo.

Aplicar a toda la pieza con el mismo ángulo

Para extender las Correcciones semiautomáticas ESA S875 a todos los pliegues de toda la pieza que compartan el mismo ángulo:

4. Introduzca la corrección

5. Acceda al menú secundario

6. Seleccione[Conf.Pr. Mismo.Áng]

Esto garantiza una corrección uniforme para ángulos idénticos en todo el programa. La flexibilidad de las Correcciones semiautomáticas ESA S875 las hace adecuadas para la producción repetitiva con múltiples pliegues idénticos.

Radio interior en Correcciones semiautomáticas

El radio interior del pliegue puede mostrarse en la pantalla de ajustes y siempre es calculado por el controlador. El método de cálculo puede ser:

l Gráfico

l Numérico

El método seleccionado se define en los parámetros genéricos.

En las Correcciones semiautomáticas ESA S875, los cambios en el radio interior solo influyen en los cálculos de desarrollo cuando el programa es numérico. Si el programa se genera de forma gráfica, modificar el radio interior no recalculará automáticamente el desarrollo.

Por tanto, al aplicar las Correcciones semiautomáticas ESA S875 en programas numéricos, los operarios deben verificar el impacto de los ajustes del radio interior en los valores de longitud desarrollada.

Pautas operativas para las Correcciones semiautomáticas

Para garantizar un rendimiento estable al usar las Correcciones semiautomáticas ESA S875:

l Realice las ediciones solo cuando la máquina esté en estado STOP

l Aplique correcciones pequeñas e incrementales

l Confirme los cambios usando indicadores de color invertido

l Extienda las correcciones con cuidado a secciones o piezas completas

l Verifique los ajustes del radio interior en programas numéricos

La función de Correcciones semiautomáticas ESA S875 está diseñada para optimizar la precisión de la producción sin perder el control del operario. Al permitir la corrección directa de los ejes dentro de la pantalla de trabajo, las Correcciones semiautomáticas ESA S875 mejoran la eficiencia, reducen los ciclos de corrección y garantizan una calidad de plegado constante.

La comprensión adecuada y la aplicación estructurada de las Correcciones semiautomáticas favorecen un control preciso del ángulo, un posicionamiento exacto del tope trasero y una repetibilidad estable en todos los lotes de producción.

Conclusión

Las Correcciones semiautomáticas ESA S875 ofrecen un método directo y eficiente para ajustar los valores de los ejes Y1, Y2, X y R directamente desde la pantalla semiautomática mientras la máquina está en estado STOP. Con la flexibilidad de aplicar correcciones a un solo pliegue, a toda una sección con el mismo ángulo o a la pieza completa, esta función ayuda a garantizar ángulos de plegado uniformes y mejora la eficiencia general de producción. Para obtener resultados de plegado estables y precisos, es esencial entender cuándo se permiten las ediciones, cómo ampliar correctamente las correcciones y cómo influyen los ajustes del radio interior en los cálculos de desarrollo.

Si necesita más orientación técnica sobre programación ESA S875, configuración de parámetros o resolución de problemas, póngase en contacto con nuestro equipo técnico para recibir asistencia profesional. Para instrucciones de configuración más detalladas, también puede consultar el manual de parámetros de la máquina.
