Calcule el tonelaje de la prensa plegadora para cualquier pieza

Cada vez que necesite doblar una pieza nueva, piense: «¿Tenemos suficiente tonelaje para doblarla?». Doblar chapa metálica implica alterar la estructura molecular del metal. Debe aplicarse al menos la fuerza suficiente para lograr una «deformación plástica». A diferencia de la deformación elástica, este tipo de deformación es irreversible porque la estructura molecular cambia. Nuestra calculadora de solución de plegado puede ser de gran ayuda a la hora de calcular el tonelaje necesario para doblar metal y lograr la deformación plástica.

"Deformación plástica" y "deformación elástica"

Mientras que la DE (deformación elástica) permite que el material recupere su forma original, la DP (deformación plástica) significa que algunas de las fibras de nuestro material han cambiado su estructura, por lo que el material no vuelve completamente a su forma original. La DP es, básicamente, lo que queremos lograr al doblar en una plegadora. A veces es difícil determinar a simple vista si se ha logrado la DP.

Tonelaje requerido de la plegadora

Al calcular el tonelaje necesario para doblar un material, A: tasa de tonelaje, que se expresa en toneladas/pie o toneladas/metro. B: longitud de la chapa doblada.

Ejemplo sencillo:

Necesitamos doblar 1,5 metros de acero dulce de ¼.

Utilizaremos una abertura en V de 50 mm (aprox. 2).

Aplicaremos 85 toneladas... lo que equivale a unas 56 toneladas/metro.

De hecho, esta tasa doblará el material, pero pensemos en lo siguiente:

1. P) ¿Qué ocurriría si cambiamos la longitud a 3 metros?
2. R) Si seguimos aplicando 85 toneladas, estaremos aplicando unas 28 toneladas/metro... por lo que nuestro material no se doblará.
3. P) ¿Qué ocurriría si cambiamos la longitud a 0,5 metros?
4. R) Si seguimos aplicando 85 toneladas, estaremos aplicando unas 170 toneladas/metro... lo que probablemente dañará nuestras herramientas y nuestra plegadora.

Pero, ¿cómo determinamos la tasa requerida de toneladas/metro?

Las matemáticas y la ingeniería nos han proporcionado una ecuación que podemos utilizar para hallar la carga máxima (o tonelaje).

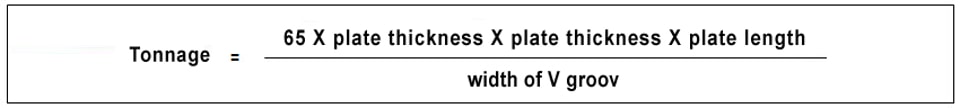

La fórmula

Tonelaje = (65 x espesor de la chapa x espesor de la chapa x longitud de la chapa) / ancho de la ranura en V

1. Espesor de la chapa: cuanto mayor sea el espesor de la chapa, mayor será el tonelaje requerido.
2. Longitud de la chapa: cuanto mayor sea la longitud de la chapa, mayor será el tonelaje requerido.
3. El ancho de la ranura en V: normalmente de 8 a 10 veces el espesor de la chapa. Cuanto mayor sea la ranura en V, menor será el tonelaje requerido, pero mayor será el ángulo R de la pieza doblada. Por el contrario, cuanto menor sea la ranura en V, mayor será el tonelaje requerido, pero menor será el ángulo R de la pieza doblada.
4. 65: coeficiente de plegado. Este coeficiente se calcula en función de la resistencia estándar de una chapa de carbono de 500 N/mm².

Ejemplo:

Tomemos como ejemplo una chapa de carbono ordinaria con un espesor de 2 mm y una longitud de 2500 mm.

Tonelaje=(65 x 2 x 2 x 2,5)/(2 x 8)=40,6 TON.

Puede elegir una plegadora de 40 TON/2500 para el procesamiento.
