Clasificación y características de los robots de soldadura

Los robots de soldadura móviles son robots que realizan trabajos de soldadura y constan principalmente de dos partes: el propio robot y el equipo de soldadura. Por lo general, los robots de soldadura se dividen en soldadura por puntos y soldadura por arco. Se puede ver a los robots trabajando en diversas industrias, y los robots de soldadura móviles son uno de los tipos más utilizados en la industria. Entonces, ¿conoce la clasificación y las características de los robots de soldadura? Veamos la introducción correspondiente.

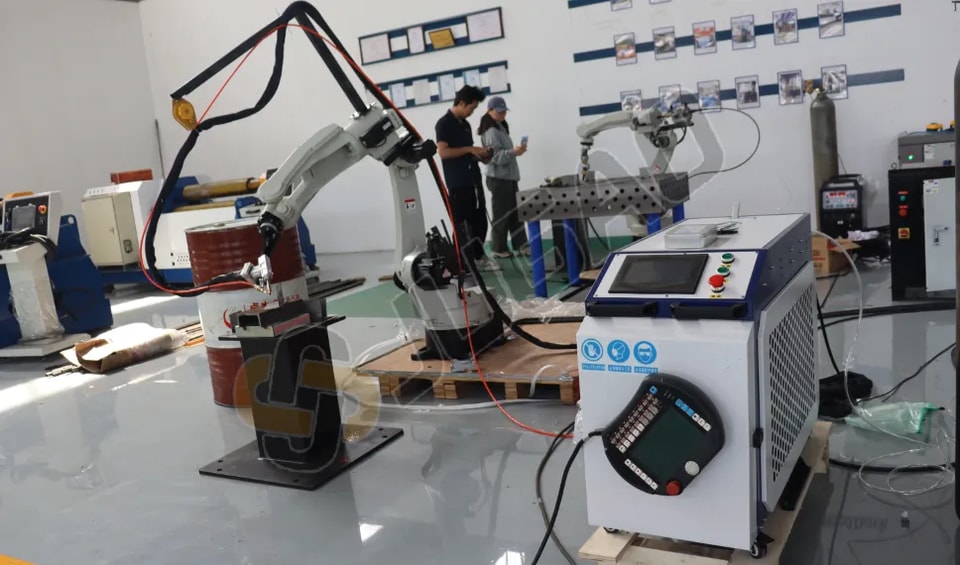

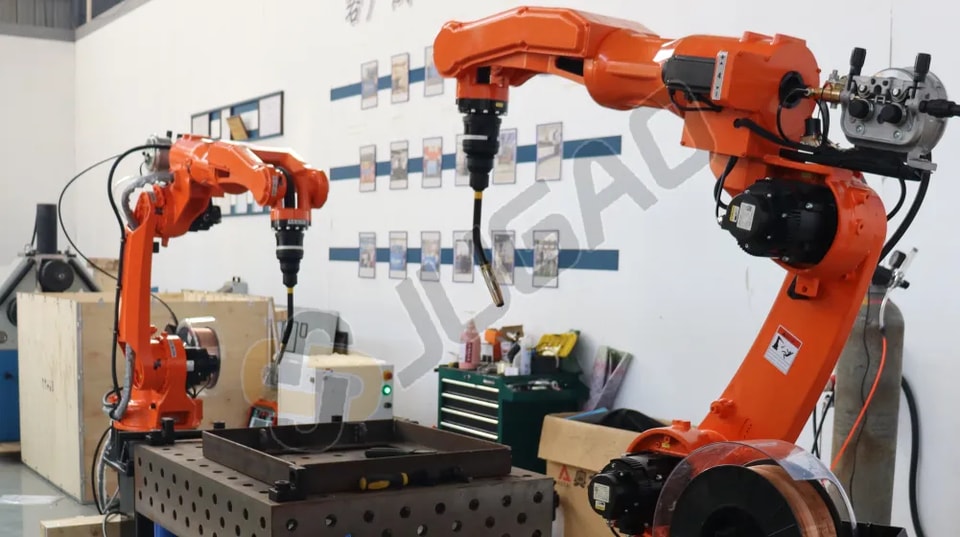

Características de los robots de soldadura por arco

Los robots de soldadura por arco utilizan principalmente métodos de soldadura con protección gaseosa. En el robot pueden instalarse fuentes de soldadura comunes, como las basadas en tiristores, inversores, control de forma de onda, pulsadas o no pulsadas, para la soldadura por arco. Dado que el armario de control del robot utiliza control digital, mientras que la fuente de alimentación de soldadura suele ser de control analógico, se necesita una interfaz entre la fuente de soldadura y el armario de control.

Sus características pueden resumirse de la siguiente manera:

1. Alta eficiencia y estabilidad de producción

l Capacidad de funcionamiento continuo: puede trabajar 24 horas al día sin interrupción, mejorando significativamente la eficiencia de producción.

l **Tiempo de ciclo estable:** parámetros como la velocidad de soldadura, la velocidad de avance del hilo y la trayectoria de oscilación permanecen constantes, sin verse afectados por la fatiga del operario ni por fluctuaciones en su nivel de habilidad, lo que garantiza un tiempo de ciclo de producción uniforme para cada producto.

2. **Excelente consistencia en la calidad de la soldadura:**

l Alta precisión de trayectoria: una repetibilidad extremadamente alta (normalmente ±0,05 mm a ±0,1 mm) reproduce con exactitud la trayectoria enseñada y evita defectos aleatorios comunes en la soldadura manual, como mordeduras de borde, desviación del cordón y salpicaduras de soldadura.

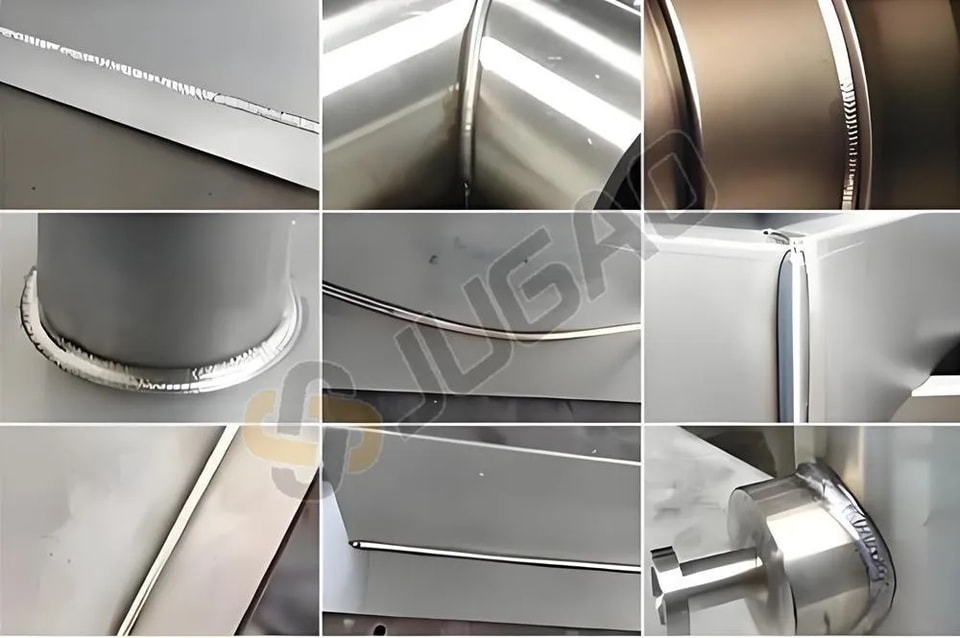

l Parámetros de proceso estables: el control preciso de la corriente de soldadura, el voltaje, la longitud del arco y la velocidad de soldadura garantiza una formación del cordón estéticamente agradable, una penetración uniforme y reduce significativamente las tasas de retrabajo.

l Menor esfuerzo físico: para soldaduras de alta exigencia en componentes estructurales grandes (como maquinaria de ingeniería y secciones de barcos), el robot elimina la necesidad de considerar los límites físicos del operario al sostener la pistola de soldadura, realizando fácilmente soldaduras de larga duración en posturas complejas.

3. **Alta flexibilidad e integración con la automatización:**

l Cambio rápido: mediante la modificación del programa de control, puede adaptarse rápidamente a los requisitos de soldadura de diferentes productos, siendo especialmente adecuado para modelos de producción de variedad múltiple y lotes pequeños.

l Acoplamiento de ejes externos: normalmente está equipado con función de enlace con posicionador. El robot y el posicionador (mesa giratoria) se mueven de forma sincronizada, manteniendo siempre la antorcha de soldadura en una postura de soldadura "vertical hacia abajo" o óptima, logrando una soldadura de alta calidad de curvas espaciales complejas.

l Integración del sistema: se integra fácilmente con sistemas de carga y descarga, robots de manipulación, sistemas de reconocimiento visual y sistemas de inspección de calidad (como seguimiento láser de la costura de soldadura y monitorización del baño de fusión) para formar células de fabricación inteligente no tripuladas o talleres digitales.

4. Dependencia de la preparación previa a la producción y de la gestión

l Altos requisitos de precisión de la pieza: los robots de soldadura por arco son equipos de tipo "enseñar y reproducir" o dependen de sensores de alta precisión. Si la precisión de carga de la pieza es deficiente o la holgura del ensamblaje es inconsistente, el robot no puede ajustar su técnica con la misma flexibilidad que un soldador humano, lo que puede provocar fácilmente perforaciones o falta de penetración. Por ello, normalmente se requieren utillajes y fijaciones de alta precisión.

l Barreras de programación y mantenimiento: aunque existen tecnologías de programación fuera de línea y de enseñanza mediante arrastrar y soltar, siguen requiriendo altos niveles de habilidad en programación, conocimiento del proceso de soldadura y experiencia en mantenimiento de equipos por parte de los operarios.

l Alta inversión inicial: el equipo en sí, el posicionador, el utillaje y las fijaciones, los sistemas de protección de seguridad y los costes de mantenimiento posteriores son relativamente elevados.

En resumen, las características principales de los robots de soldadura por arco residen en su estabilidad, eficiencia y precisión, mejorando significativamente la consistencia de la calidad de la soldadura y el nivel de automatización de la producción. Sin embargo, también impone mayores exigencias a la precisión de los procesos anteriores (preparación del material, biselado, ensamblaje) y a la gestión y el mantenimiento del proceso.

Características de los robots de soldadura por puntos

Debido al uso de una pistola de soldadura integrada, el transformador de soldadura se monta detrás de la pistola, por lo que el transformador del robot de soldadura por puntos debe ser lo más miniaturizado posible. Actualmente, los nuevos temporizadores se basan en microcomputadora, por lo que el armario de control del robot puede controlar directamente el temporizador sin necesidad de una interfaz separada.

La pistola de soldadura del robot de soldadura por puntos utiliza una pistola de soldadura servoeléctrica. La apertura y el cierre de la pistola están accionados por un servomotor, con retroalimentación por disco codificador, lo que permite seleccionar y preajustar libremente el grado de apertura de la pistola según las necesidades reales, y también ajustar de forma continua la fuerza de sujeción entre los electrodos.

Las características de los robots de soldadura por puntos pueden resumirse de la siguiente manera:

1. Velocidad de movimiento extremadamente alta y tiempo de ciclo corto

l Movimiento de alta velocidad: los robots de soldadura por puntos suelen utilizar servomotores de CA como accionamiento, con una aceleración y velocidad de movimiento extremadamente altas (las velocidades máximas pueden superar los 2,0 m/s) para lograr saltos rápidos entre cientos de puntos de soldadura. 1. Extremadamente

l Tiempo de ciclo corto: el tiempo de soldadura de un solo punto suele requerir solo 1,5-3 segundos (incluida la presurización, la energización, el mantenimiento y la pausa). El robot puede completar el posicionamiento preciso entre puntos de soldadura a velocidades extremadamente altas, cumpliendo los altos requisitos de tiempo de ciclo de las líneas de producción automotriz, donde un automóvil sale de la línea cada decenas de segundos.

2. Alta capacidad de carga y estructura de alta rigidez

l Carga pesada: los robots de soldadura por puntos requieren un transformador de soldadura integrado, una pinza de soldadura (incluidos los brazos de electrodo), cables y tuberías de refrigeración por agua. La carga total suele estar entre 100 kg y 500 kg (significativamente superior a los 6 kg-20 kg de los robots de soldadura por arco).

l Refuerzo estructural: debido a los importantes impactos y fuerzas de reacción que se generan cuando la pinza de soldadura se cierra y aplica presión (la presión suele alcanzar 300 kgf-600 kgf), el cuerpo del robot y la estructura de la muñeca deben poseer una rigidez extremadamente alta para garantizar que la posición del punto de soldadura no se desplace en el instante de la aplicación de la presión.

3. Pistola de soldadura integrada y tecnología de control servo

l Pistola de soldadura integrada: para reducir las pérdidas de cable y mejorar la velocidad de respuesta, los robots de soldadura por puntos suelen utilizar pistolas de soldadura con transformador integrado (transformador y pistola de soldadura integrados), montadas directamente en la muñeca del robot.

l Pistola de soldadura servoeléctrica (accionada por servomotor): los robots modernos de soldadura por puntos de gama alta utilizan ampliamente pistolas de soldadura servoeléctricas, que ofrecen ventajas significativas frente a las pistolas neumáticas tradicionales:

² Mayor vida útil del electrodo: el control preciso de la velocidad de cierre del electrodo reduce las salpicaduras por impacto.

² Presión precisa y ajustable: la presión de soldadura puede ajustarse dinámicamente según el espesor de la chapa y el número de capas.

² Carrera flexible: ajuste automático de la carrera de apertura según diferentes piezas, eliminando la necesidad de sustituir cilindros o ajustar interruptores de límite.

² Monitoreo de calidad: la retroalimentación en tiempo real sobre el desgaste del electrodo facilita el mantenimiento predictivo.

4. Complejo acoplamiento de ejes externos y accesibilidad espacial

l Colaboración multieje: en las líneas de soldadura de carrocería en blanco de automoción, los robots de soldadura por puntos suelen necesitar vincularse con posicionadores servo o con un séptimo eje (riel de suelo/techo) para lograr la soldadura en todas las posiciones de superficies curvas grandes y complejas, como paneles de carrocería, techos y placas de piso.

l Capacidad para evitar obstáculos: la compleja estructura de la carrocería del vehículo y la gran densidad de puntos de soldadura (un vehículo típico tiene entre 3000 y 5000 puntos de soldadura) exigen al robot capacidades complejas de planificación de trayectorias para evitar interferencias entre la pistola de soldadura y la carrocería o las fijaciones en espacios reducidos.

5. Alta dependencia del utillaje, las fijaciones y la integración del sistema

l Posicionamiento preciso: la soldadura por puntos tiene una baja tolerancia a las holguras de ensamblaje de la pieza. Para garantizar la calidad de la soldadura (diámetro del nugget de soldadura, tasa de penetración), normalmente se requieren fijaciones de soldadura de alta precisión para sujetar completamente la pieza y evitar holguras o desalineaciones durante la presurización.

l Complejidad del sistema: la estación de trabajo del robot de soldadura por puntos integra no solo el cuerpo del robot, sino también un sistema de refrigeración por agua (que enfría el transformador de la pistola de soldar y los electrodos), un rectificador de electrodos (que desbasta automáticamente la punta del electrodo para mantener la conductividad), un controlador de soldadura y un sistema de control en grupo (que escalona el momento de alimentación cuando varios robots trabajan simultáneamente para evitar fluctuaciones en la red eléctrica).

6. Supervisión inteligente y en línea de la calidad

l Compensación adaptativa: los robots modernos de soldadura por puntos cuentan con capacidades adaptativas para hacer frente al desgaste de los electrodos, a las variaciones de espesor de la pieza y al desvío de corriente. Pueden ajustar en tiempo real la corriente de soldadura y el tiempo de aplicación de presión mediante el monitoreo de parámetros como la resistencia dinámica y el desplazamiento del electrodo.

l Trazabilidad de la calidad: los parámetros de soldadura de cada punto de soldadura (corriente, presión, tiempo y número de desgaste del electrodo) pueden cargarse en el Sistema de Ejecución de Fabricación (MES), lo que permite la trazabilidad completa de la calidad durante todo el ciclo de vida.Esta es una exigencia habitual en los sistemas de calidad de la industria automotriz (como IATF 16949).

Resumen: Las características principales de los robots de soldadura por puntos pueden resumirse así: alta capacidad de carga, movimiento punto a punto de alta velocidad, aplicación precisa de presión mediante pistolas de soldadura servoasistidas e integración del sistema altamente dependiente de utillajes y dispositivos de fijación.

En el campo de la fabricación automotriz, los robots de soldadura por puntos son equipos fundamentales en la línea de producción de carrocería en blanco. Los retos técnicos no solo residen en el control de movimiento de alta carga del propio robot, sino también en la profunda integración de los procesos de soldadura y los sistemas de automatización, incluida la compensación del desgaste de los electrodos, el control colaborativo entre varias máquinas y la supervisión en tiempo real de la calidad de la soldadura. Si está evaluando la aplicación de robots de soldadura por puntos, se recomienda prestar atención a: la precisión de posicionamiento de la pieza, la configuración del ciclo de reafilado de electrodos y el diseño redundante del sistema de refrigeración. Estos suelen ser factores clave que afectan al tiempo de actividad de la línea de producción.

Con esto concluye la introducción a la clasificación y las características de los robots de soldadura. Los robots de soldadura se utilizan ampliamente en diversos sectores. Su aparición ha reducido la intensidad laboral del trabajo manual, permitiéndoles trabajar en entornos complejos, operar de forma continua, aumentar la productividad laboral y reducir la inversión de la empresa.
