Cualquiera que trabaje con máquinas dobladoras de tubos sabe que el mayor problema con los modelos CNC es la alarma del servomotor. Una cadena de códigos en la pantalla significa que la máquina está detenida y todo el proyecto se retrasa. Esto suena aterrador, pero en realidad se reduce a problemas en tres áreas: 'carga mecánica, cableado eléctrico y configuración de parámetros.' A continuación, he recopilado mi experiencia a lo largo de los años, explicando cada tipo de alarma por turno.

Paso 1: Cuando ocurra una alarma, anote el código.

Los códigos de alarma son como el 'historial médico' del equipo; anotarlos incorrectamente es como recetar el medicamento equivocado. Independientemente de la marca del sistema, asegúrese de registrar el código de alarma completo en la pantalla, la descripción de la falla y las condiciones de operación en el momento del incidente (por ejemplo, qué tubería se está doblando, de qué material es). Los diferentes sistemas tienen características distintas: FANUC comúnmente reporta sobrecarga de servo 'SRVO-414', Siemens a menudo reporta monitoreo de contorno '25201', y Mitsubishi tiene códigos como 'AL.E6' y 'AL.16'. Anotar el código es el primer paso; puede encontrarlo en el manual o buscándolo en línea.

Paso 2: Alarma de Sobrecarga (la más común, representa el 60-70%)

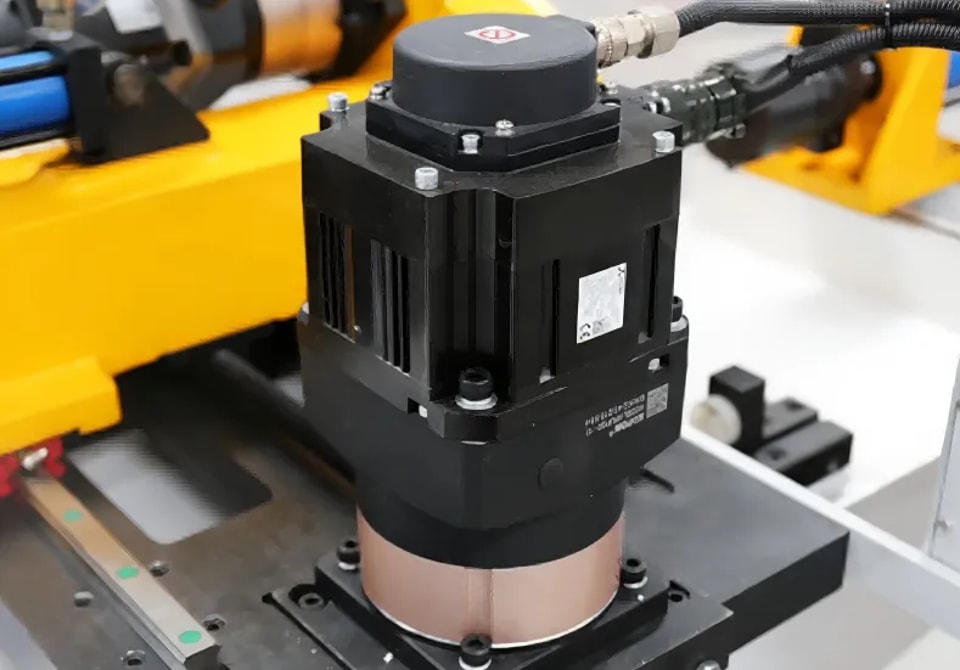

Si la superficie del motor está muy caliente y el controlador muestra códigos como 'OL' o 'AL.50', lo más probable es que sea una sobrecarga. La causa suele ser mecánica: lubricación insuficiente del riel guía, husillo atascado, correa de distribución demasiado apretada o desalineación del molde. Gire el eje a mano para sentir la resistencia. Otra posibilidad es que el tiempo de aceleración/desaceleración esté configurado demasiado corto, lo que provoca que el motor experimente una corriente instantánea excesiva, interpretada erróneamente como una sobrecarga. Solución: Primero, verifique la lubricación de los componentes de transmisión, luego intente aumentar adecuadamente el tiempo de aceleración/desaceleración en los parámetros del controlador.

Paso 3: Alarma del Codificador (La Precisión del Ángulo Depende de Él)

Si el controlador informa 'AL.16' (Mitsubishi), 'Error de codificador' o '25000' (Siemens), o si el ángulo está descentrado o el motor vibra excesivamente, básicamente es un problema con el enlace del codificador. Esto suele ocurrir en estas áreas: conectores del codificador sueltos o ingreso de agua/aceite, cables de blindaje dañados o roturas internas del cable en las curvas. Los servodrives Delta son particularmente propensos a problemas, especialmente el puente rectificador y el bucle de retroalimentación del codificador. Puede conectar directamente una resistencia en paralelo para probar si la retroalimentación es normal. Solución: vuelva a enchufar y limpiar los conectores, y revise si hay curvas o daños en el cable. Al solucionar este tipo de falla, preste atención a distinguir entre problemas de software y hardware; el proceso de eliminación es la forma más confiable de localizar la falla.

Paso 4: Problemas de Voltaje o Cableado de la Fuente de Alimentación

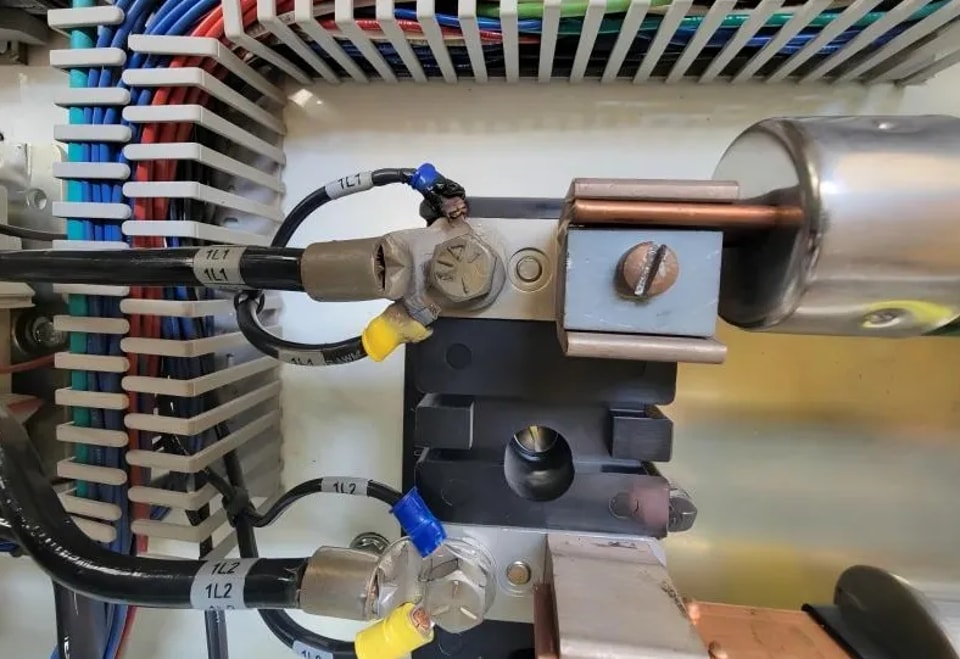

Si el dispositivo emite una alarma inmediatamente al encenderse, o el motor no responde en absoluto, primero revise la fuente de alimentación. Use un multímetro para medir el voltaje de entrada (las fluctuaciones deben estar dentro de ± 10%), verifique si el voltaje del bus DC del conductor está dentro del estándar y confirme si el disyuntor se ha disparado. Cuando múltiples servodrives emiten una alarma simultáneamente, es muy probable que la fuente de alimentación principal esté experimentando una pérdida de fase o un bajo voltaje. Si solo un eje emite una alarma, concéntrese en revisar las líneas de alimentación (U, V, W) y las líneas del codificador de ese eje, verificando la entrada de agua en los conectores y pines doblados.

Paso 5: Fallo de Comunicación

Si la pantalla muestra 'AL.E6' (Mitsubishi) o error de comunicación 'AL.16', generalmente se debe a un mal contacto en el cableado o parámetros faltantes. Solución de problemas: Desconecte y vuelva a apretar el cable de comunicación, restaure el programa PLC de respaldo y verifique la configuración del número de estación y la velocidad en baudios en el driver. Si la interferencia es severa, se deben usar cables blindados para las líneas de señal, y la capa de blindaje debe estar conectada a tierra en un extremo del driver. También es crucial asegurar el cable; este debe fijarse firmemente a una ubicación fija para minimizar el estrés por flexión.

Paso 6: Alarmas Causadas por Interruptores de Límite o Interferencias

Se puede activar una alarma si un eje presiona contra un interruptor de límite duro, hay una colisión entre partes mecánicas, o la puerta de seguridad no está correctamente cerrada. Primero, verifique visualmente la posición de cada eje. Si está presionando contra un interruptor de límite, muévalo en la dirección opuesta para desacoplarlo; si no está presionando contra un interruptor de límite, verifique si la señal del interruptor de límite en sí es normal.

Secuencia Práctica de Solución de Problemas (Comience con lo Más Probable):

① Apague la energía durante 5 minutos y luego reinicie: Algunas falsas alarmas desaparecerán automáticamente.

② Revise la fuente de alimentación y el circuito de parada de emergencia: La pérdida de fase o errores de parada de emergencia representan una gran proporción de falsas alarmas.

③ Confirme las líneas del codificador y de alimentación: Desconecte y conecte los conectores para medir la continuidad.

④ Elimine problemas de carga mecánica y lubricación: Gire manualmente el motor para verificar si hay algún atasco.

⑤ Verifique la configuración de parámetros del controlador: Preste especial atención a los tiempos de aceleración/desaceleración, relaciones de engranajes electrónicos y valores límite de torque.

⑥ Intercambio de repuestos para verificación: Cambie controladores o motores del mismo modelo para localizar rápidamente fallas de hardware.

Una lógica central para la solución de problemas: Si la alarma persiste después de retirar un eje servo, generalmente se puede descartar la falla de ese eje servo. Continúe usando este método para retirar otros ejes servo hasta que la alarma desaparezca. Esto señala la falla a un eje específico, permitiéndole luego usar los métodos descritos anteriormente para revisar el controlador, codificador, motor, cables y factores externos del eje.

Hábitos de mantenimiento rutinario y prevención de alarmas

Revise el ventilador de enfriamiento del motor mensualmente y limpie el polvo superficial; cada seis meses, al apagar, limpie el interior del gabinete eléctrico con un paño y limpie los conectores del codificador; abra la carcasa del controlador y use una aspiradora o cepillo suave para eliminar el polvo de la placa de circuito. — Los entornos industriales son complejos, y muchas alarmas son causadas por cortocircuitos debido a la acumulación de polvo. Durante las inspecciones rutinarias, revise la temperatura del motor y el ventilador de enfriamiento para asegurar su funcionamiento normal, y ocasionalmente use software de diagnóstico para verificar la tasa de carga y mantener el seguimiento de la situación. Además, nunca use un martillo para golpear directamente el eje del motor servo para instalar o retirar el acoplamiento, ya que esto dañará el codificador de precisión en el otro extremo del motor.

Las alarmas de servo en máquinas CNC para doblado de tubos no son motivo de alarma. Siempre que siga un enfoque de solución de problemas de 'registrar el código → examinar la sensación de la máquina → medir el voltaje del circuito principal → verificar el cable de retroalimentación del codificador → verificar los parámetros del sistema,' la causa raíz de la mayoría de las alarmas puede identificarse en 30 minutos.
