Herramientas y accesorios comunes para máquinas plegadoras: una guía técnica completa

Las prensas plegadoras son esenciales en la fabricación de metal, ya que permiten doblar con precisión chapa metálica y otros materiales. Para lograr un rendimiento óptimo, se utilizan diversas herramientas y accesorios junto con estas máquinas. Este documento ofrece una visión detallada de las herramientas y accesorios para prensas plegadoras más utilizados, sus funciones y las mejores prácticas para su aplicación.

Herramientas esenciales para prensas plegadoras

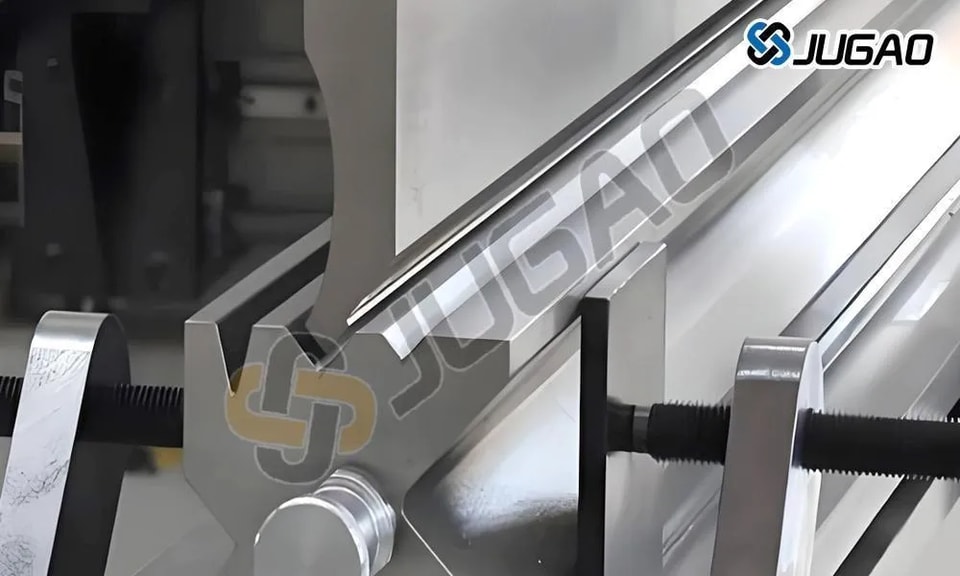

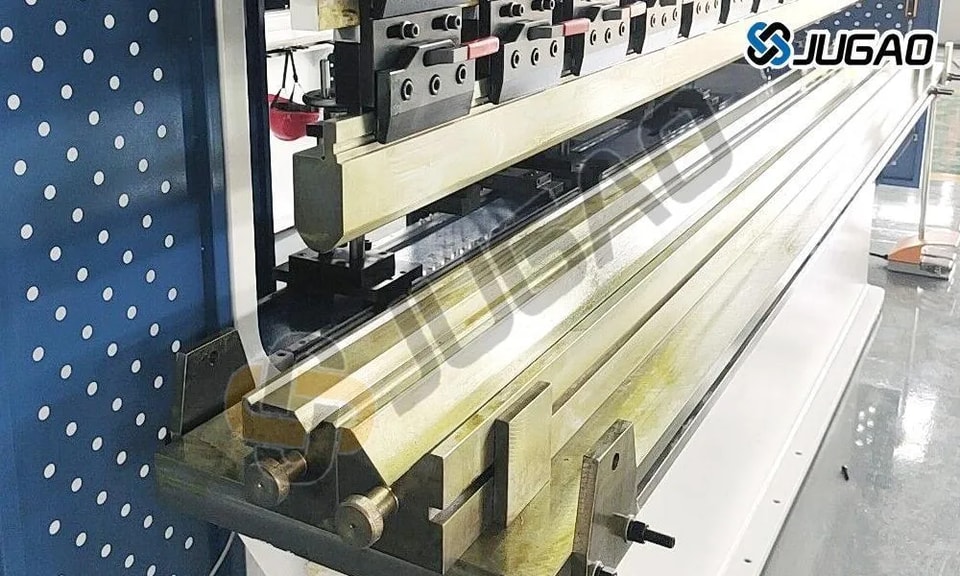

1. Matrices para prensa plegadora (juegos de utillaje)

Las matrices para prensa plegadora son fundamentales para conformar láminas metálicas con las formas deseadas. Se componen de:

l Punzonado (matriz superior):El componente macho que aplica fuerza sobre la pieza.

l Matriz (matriz inferior):El componente hembra que da forma al metal.

Tipos comunes de matrices:

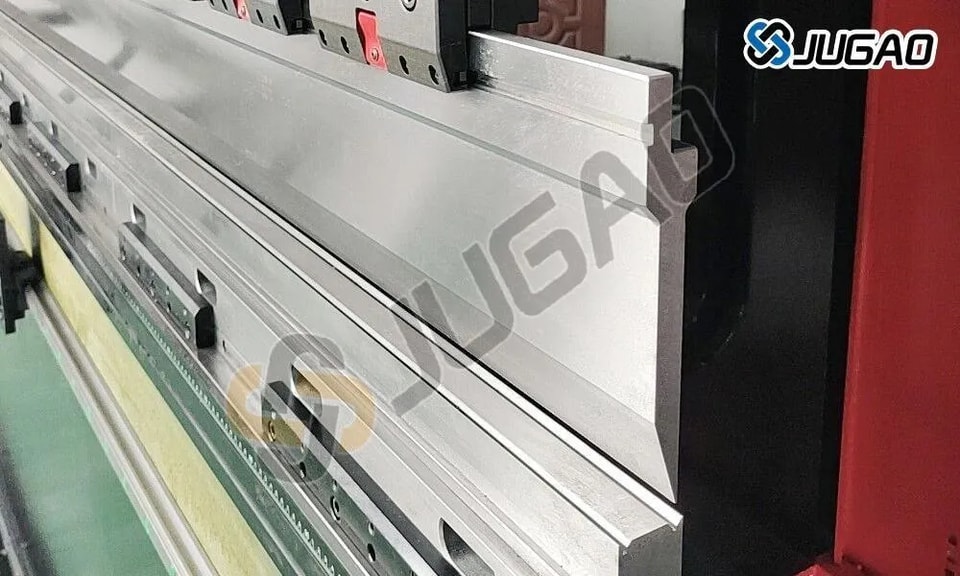

l Matrices en V:Se utilizan para plegados estándar (p. ej., ángulos de 90°).

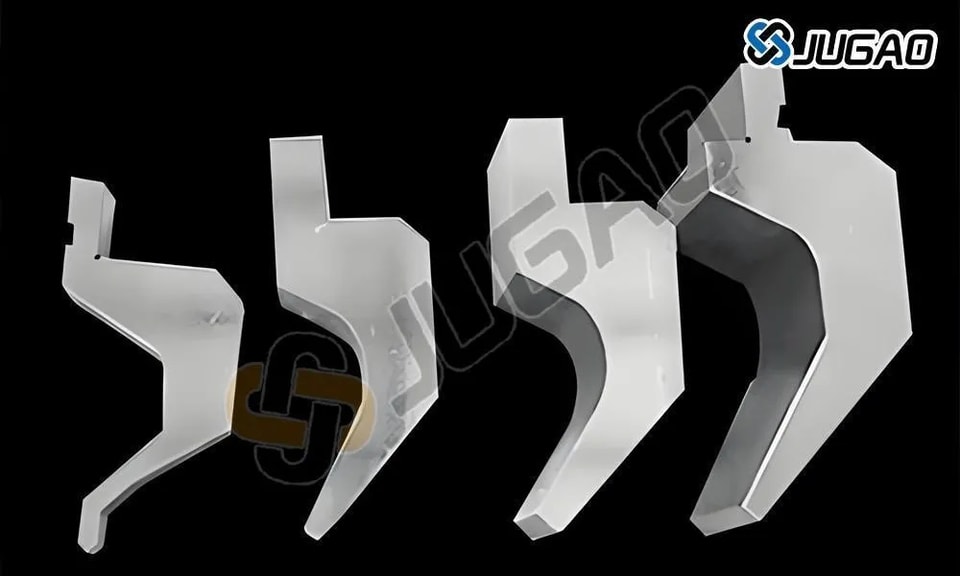

l Matrices de cuello de cisne:Permiten realizar pestañas de retorno profundas.

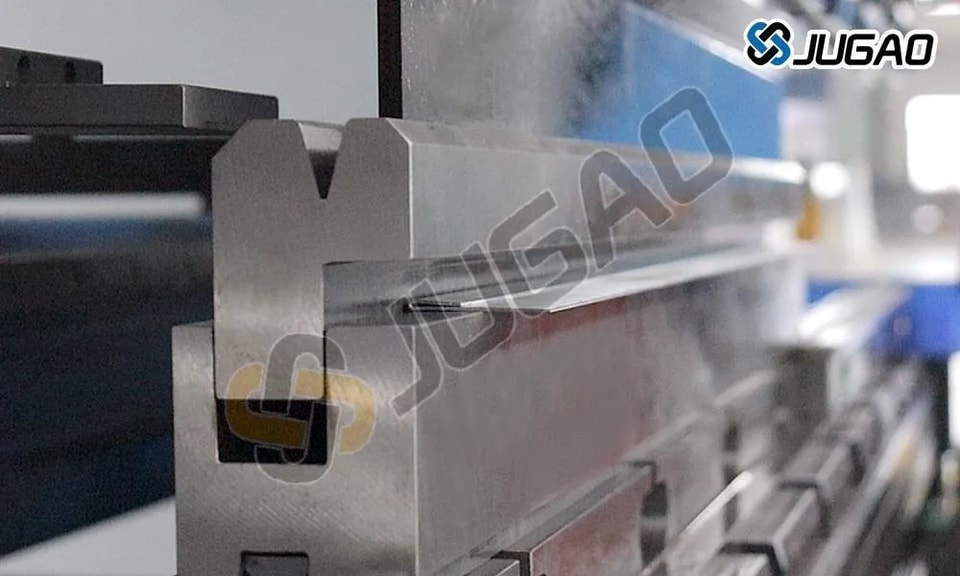

l Matrices de ángulo agudo:Para plegados más cerrados que 90°.

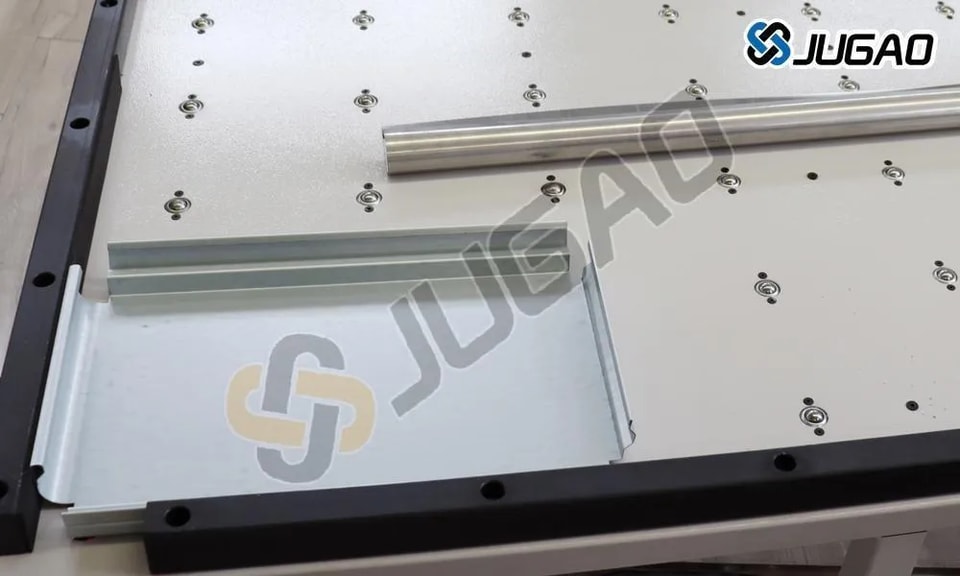

l Matrices de hembrado:Crean bordes plegados para uniones reforzadas.

l Matrices de radio:Para plegados curvos en lugar de ángulos pronunciados.

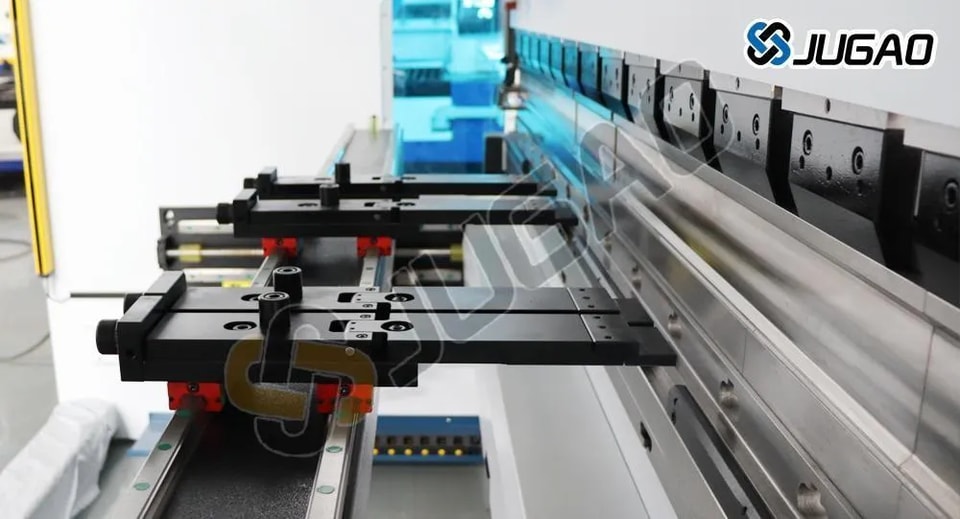

2. Topes traseros

Los topes traseros garantizan un posicionamiento preciso de la pieza antes del plegado. Los topes traseros modernos controlados por CNC mejoran la precisión y la repetibilidad.

3. Sistemas de compensación de flecha

Para compensar la deformación de la prensa plegadora, los sistemas de compensación de flecha (manuales o automáticos) ajustan la bancada para mantener una fuerza de plegado uniforme a lo largo de la pieza.

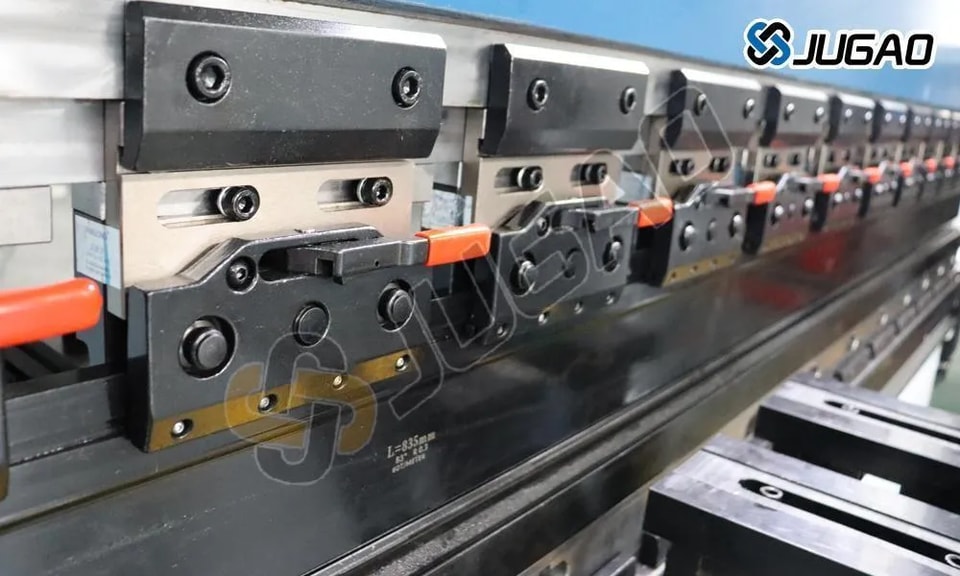

4. Portaútiles y abrazaderas

Sujetan el punzón y la matriz en su lugar, garantizando estabilidad durante el funcionamiento. Los sistemas de cambio rápido permiten sustituir las matrices con mayor rapidez.

Accesorios clave para prensas plegadoras

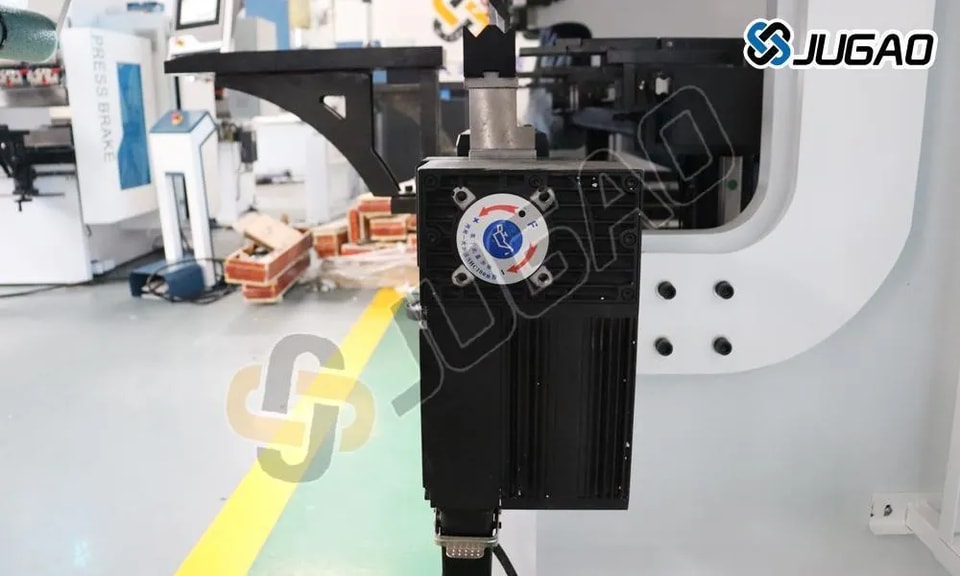

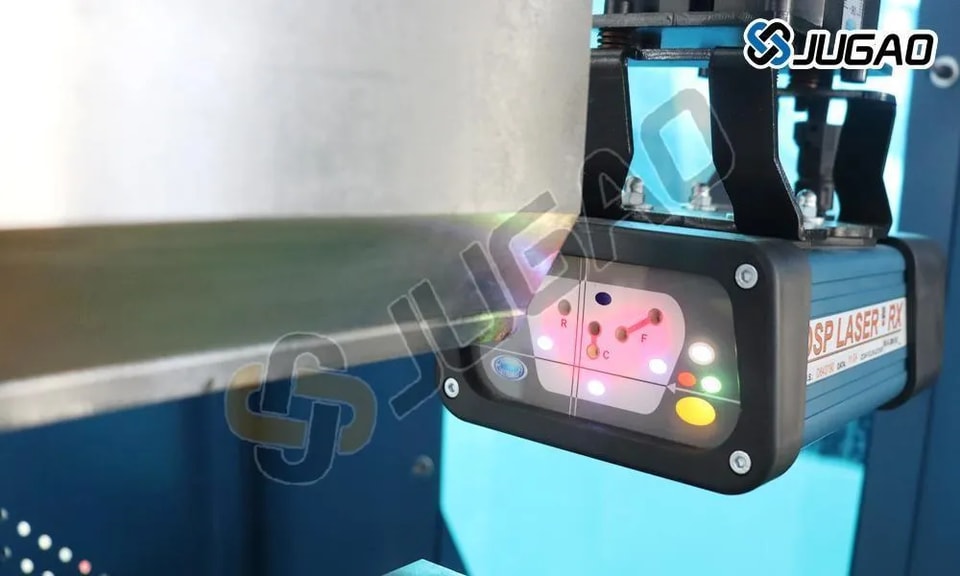

1. Protectores de dedos y sistemas de láser de seguridad

Evitan lesiones al operario al detectar la presencia de las manos cerca de la zona de plegado.

2. Dispositivos de medición de ángulos

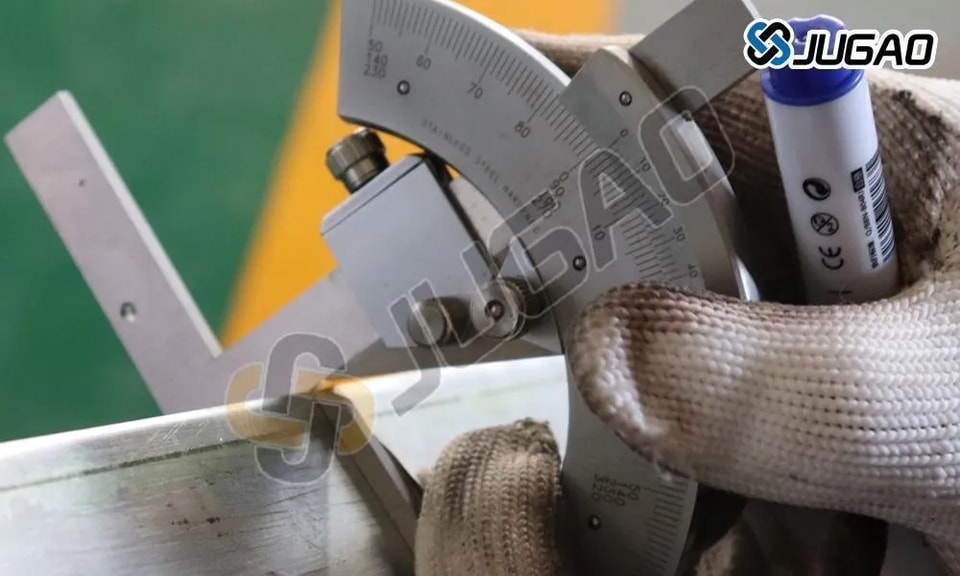

l Transportadores digitales:Miden los ángulos de plegado con alta precisión.

l Sensores de ángulo (integrados en CNC):Proporcionan información en tiempo real para ajustes automáticos.

3. Sistemas de apoyo y elevadores para chapa

Ayudan a manipular chapas grandes o pesadas, reduciendo la fatiga del operario.

4. Sistemas de control hidráulico y CNC

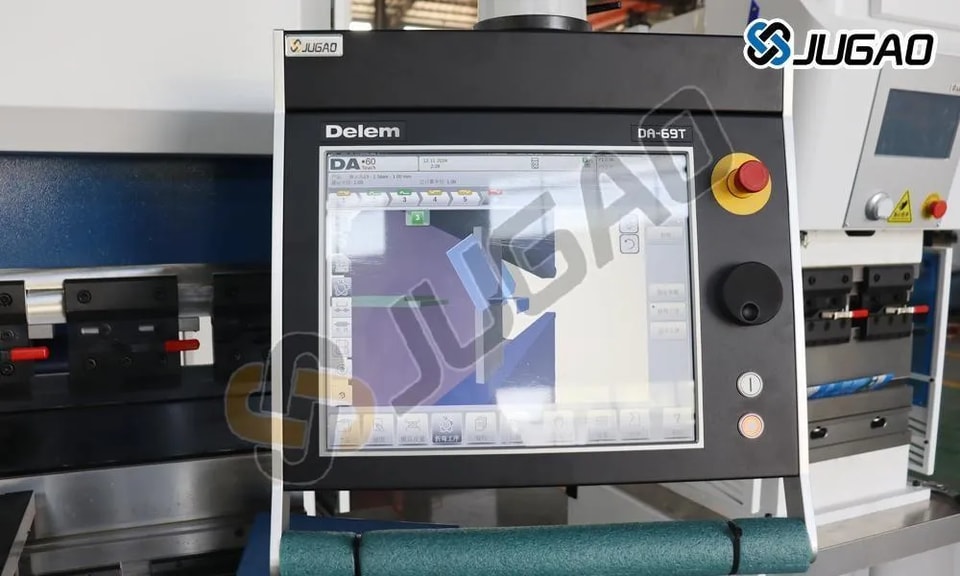

l Controladores CNC:Programan y automatizan las secuencias de plegado.

l Sistemas de presión hidráulica:Garantizan una aplicación constante de la fuerza

5. Proyectores de línea de plegado láser o LED

Proyectan una guía visible sobre la pieza, mejorando la precisión de alineación.

6. Cabinas de reducción de ruido

Minimizan el ruido en el lugar de trabajo durante las operaciones de plegado.

Criterios de selección de herramientas y accesorios de plegado

Al elegir herramientas y accesorios, tenga en cuenta:

l Espesor y tipo de material(acero, aluminio, etc.)

l Requisitos de ángulo y radio de plegado

l Compatibilidad con la máquina(tonelaje, longitud de bancada)

l Volumen de producción(producción de alto volumen vs. trabajos a medida)

l Necesidades de automatización(CNC vs. operación manual)

Mantenimiento y buenas prácticas

l Inspección periódica:Compruebe si los dados presentan desgaste, grietas o desalineación.

l Lubricación adecuada:Reduce la fricción y prolonga la vida útil de la herramienta.

l Almacenamiento correcto:Organice las herramientas para evitar daños.

l Capacitación del operador:Asegure un uso seguro y eficiente de los accesorios.

Conclusión

La selección y el uso adecuados de las herramientas y accesorios de la plegadora influyen de forma significativa en la precisión, la eficiencia y la seguridad en la fabricación de metal. Al comprender los distintos tipos de dados, calibres y sistemas de apoyo, los fabricantes pueden optimizar sus operaciones de plegado para obtener resultados superiores.
