Análisis exhaustivo de la prensa plegadora: equipo técnico central en el campo del conformado de metales

El valor fundamental y el principio de funcionamiento deplegadora

La plasticidad de los materiales metálicos los convierte en la materia prima básica de la industria moderna, y laplegadoraes el equipo clave para lograr un conformado de precisión aprovechando esta característica. Como equipo central en el campo del procesamiento de chapa metálica, laplegadoratransforma láminas metálicas planas en diversas formas geométricas complejas mediante un control preciso del proceso de deformación, satisfaciendo una amplia gama de necesidades de fabricación, desde la industria aeroespacial hasta los electrodomésticos de uso diario.

La plegadora es un equipo industrial utilizado para el conformado en frío de chapas metálicas. Aplica una presión controlable para provocar la deformación plástica de la chapa en una posición predeterminada y obtener el ángulo y la forma requeridos. Como equipo central en el campo del procesamiento de chapa metálica, laplegadorapuede completar diversas necesidades de procesamiento, desde el plegado simple de una sola operación hasta el conformado complejo de múltiples pasos.

Origen de la denominación del equipo y evolución tecnológica

El término profesional "Press Brake" combina dos conceptos clave:

l Press: Derivado del latín "pressare", se refiere a un dispositivo mecánico que aplica presión

l Brake: En inglés antiguo, significa herramienta de prensado y se ha utilizado para describir equipos de conformado desde el siglo XIV

Las modernasplegadorase han convertido en sistemas de procesamiento de alta precisión que integran tecnologías mecánicas, hidráulicas, eléctricas y CNC. Su evolución tecnológica ha dado un salto revolucionario del control mecánico manual al CNC totalmente automático.

Clasificación técnica y comparación de rendimiento de las modernasplegadoraplegadoras

Comparación de las principales tecnologías de accionamiento

Clasificación por sistema de control

Análisis de los parámetros técnicos clave

l Fuerza nominal (tonelaje): determina el espesor del material procesable; fórmula de cálculo: T=(K×S×L×σb)/1000

l (K: factor de seguridad 1,2-1,5; S: espesor de la chapa en mm; L: longitud de plegado en mm; σb: resistencia a la tracción del material en MPa)

l Longitud de la mesa de trabajo: las especificaciones estándar van de 1 m a 12 m; determina el ancho máximo de procesamiento

l Altura de apertura: afecta a la altura de la pieza y a la selección del tamaño del molde

l Sistema de compensación de deflexión: tecnología clave para garantizar la rectitud del plegado de piezas largas

Componentes clave y análisis técnico

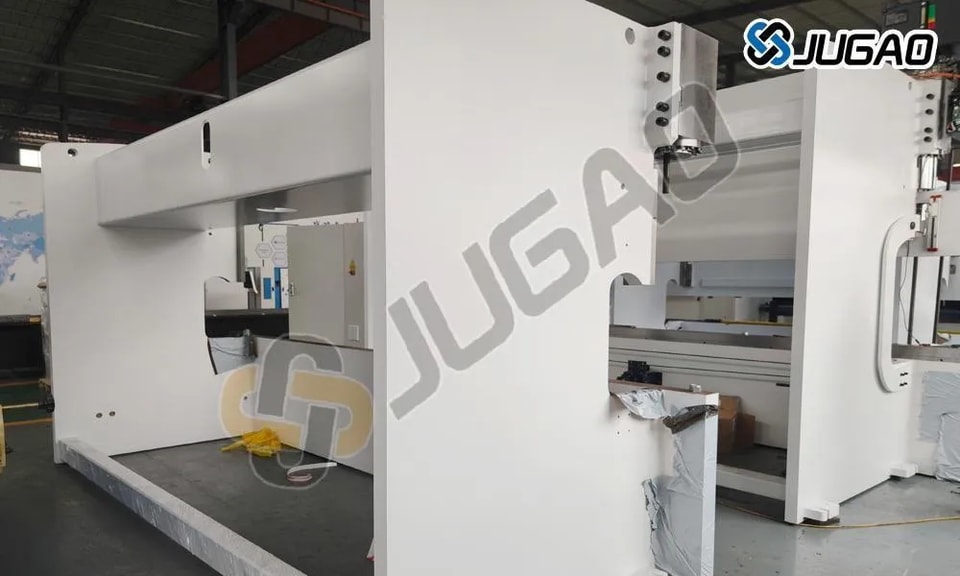

Estructura del bastidor

l Soldadura integral: bastidor tipo C/tipo O, alta rigidez

l Proceso de alivio de tensiones: tratamiento de envejecimiento por vibración (elimina más del 95% de la tensión residual)

l Optimización por elementos finitos: deflexión de la mesa de trabajo <0,02 mm/m

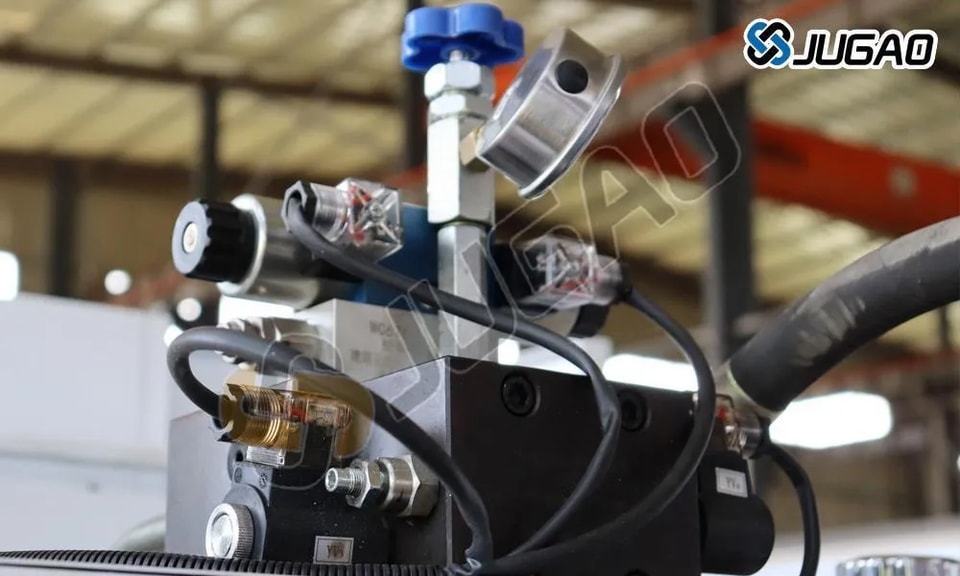

Sistema hidráulico

l Configuración avanzada:

# Válvula servoproporcional (tiempo de respuesta <10 ms)

# Grupo de acumuladores (compensación instantánea del caudal)

# Sistema de control de temperatura del aceite (mantiene 40±2 °C)

l Tecnología de ahorro de energía:

# Bomba de caudal variable (ahorro de energía del 30%)

# Control de coincidencia de presión

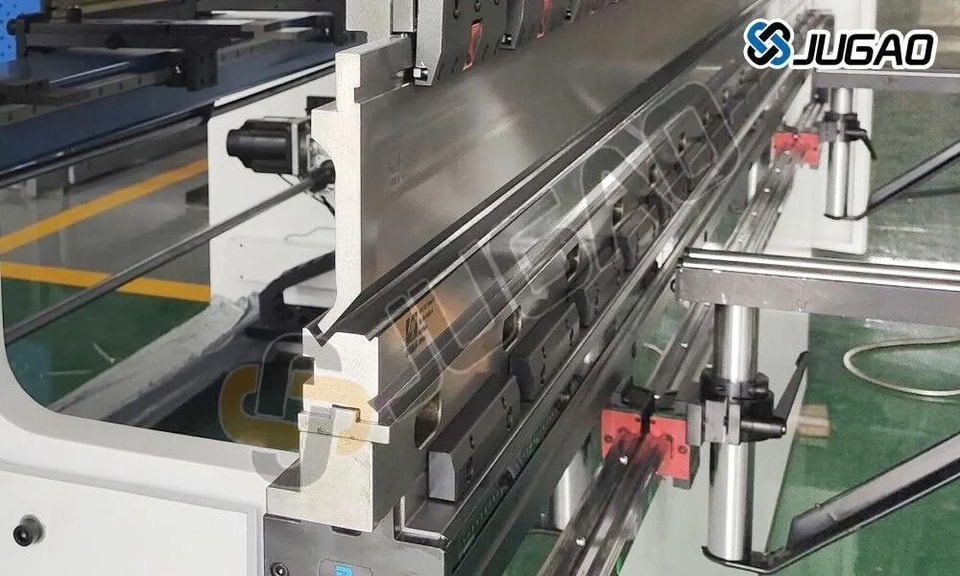

Sistema de moldes

l Estándares de material:

# Molde superior: 42CrMo (dureza HRC52-54)

# Molde inferior: Cr12MoV (dureza HRC58-60)

l Parámetros geométricos:

# Ancho de la ranura en V = 6×espesor del material (regla general)

# Radio de punta R = 0,2–0,6×espesor del material

Proceso de conformado

l Doblado por aire:el método más utilizado; el ángulo de conformado lo determinan la abertura en V del punzón inferior y la profundidad de prensado

l Doblado con apoyo inferior:conformado de alta precisión, que requiere un control exacto de la presión y la posición

l Doblado progresivo:proceso complejo de conformado poligonal

l Doblado por rodillos:tecnología especial para el conformado de grandes arcos

Gestión del ciclo de vida del equipo

Sistema de mantenimiento preventivo

l Inspección diaria: monitoreo de 8 parámetros clave (presión/temperatura/limpieza del aceite, etc.)

l Mantenimiento trimestral: detección del tamaño de partículas del aceite hidráulico (norma NAS de nivel 8)

l Revisión anual: calibración de precisión de la guía y sustitución de sellos

Solución de mantenimiento inteligente

l Sistema de monitoreo de vibraciones (predice la vida útil de los rodamientos)

l Análisis de aceite en línea (agua/valor ácido/contaminación)

l Plataforma de diagnóstico remoto (con soporte de tecnología 5G)

Tendencias de desarrollo tecnológico y direcciones de innovación

Aplicación de tecnología de vanguardia

1. Control adaptativo:ajuste del proceso en tiempo real según las propiedades del material

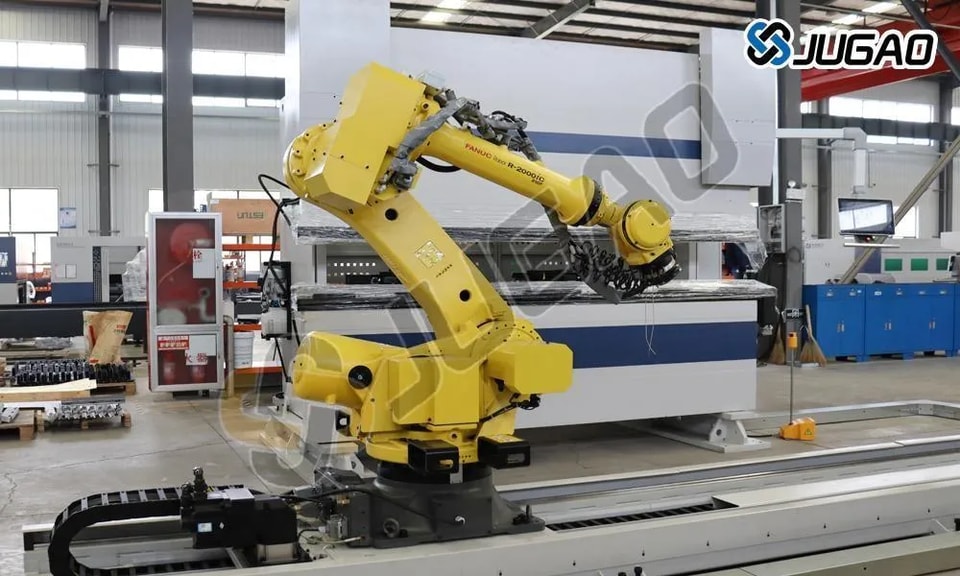

2. Colaboración humano-máquina:monitoreo de zonas seguras y asistencia guiada

3. Fabricación ecológica:eficiencia de recuperación de niebla de aceite >99%

4. Línea digital principal:conexión total de datos desde el diseño hasta el servicio

JUGAOplegadorarepresenta el más alto nivel técnico actual en equipos de conformado de metales. Su diseño innovador no solo satisface las necesidades de fabricación actuales, sino que también proporciona equipos básicos fiables para la construcción de fábricas inteligentes en la era de la Industria 4.0. Elegir una solución de doblado adecuada mejorará significativamente la capacidad de fabricación y la competitividad de mercado de la empresa.
