Clasificación integral de los tamaños de las máquinas de corte por láser
Clasificación integral de los tamaños de las máquinas de corte por láser
Clasificación de sistemas láser de grado industrial
Los equipos de corte por láser se clasifican sistemáticamente en tres categorías principales según la capacidad operativa y las dimensiones físicas. Este marco de clasificación permite una correspondencia precisa entre las capacidades de la máquina y los requisitos industriales específicos en distintas escalas de producción.
1. Sistemas láser compactos de precisión
Especificaciones técnicas:
l Área de trabajo:300×200 mm a 600×450 mm (12"×8" a 24"×18")
l Potencia láser:30W-100W (CO₂/Fibra)
l Precisión de posicionamiento:±0,01 mm
l Espacio ocupado:<1,5 m² con extracción de humos integrada
Funciones avanzadas:
l Escaneo galvanométrico de alta resolución (hasta 5000 dpi)
l Fuentes láser refrigeradas por aire para una mayor eficiencia energética
l HMI con pantalla táctil y software de diseño propio
l Ajuste automático del enfoque (±0,1 mm)
Sectores y aplicaciones objetivo:
Sector | Aplicaciones típicas | Ventajas técnicas |
Fabricación de joyería | Micrograbado, corte de metales preciosos | Punto focal de 20 μm para detalles intrincados |
Electrónica | Despanelado de PCB, fabricación de microcomponentes | Base de granito sin vibraciones |
Dispositivos médicos | Marcado de instrumental quirúrgico | Compatibilidad con sala limpia de clase 1 |
Educación | Prototipado de ingeniería | Enclavamientos de seguridad y modos de potencia reducida |
2. Cortadoras láser de producción de gama media
Especificaciones técnicas:
l Área de trabajo:600×450 mm a 1200×900 mm (24"×18" a 48"×36")
l Potencia láser:100W-300W (fibra/disco)
l Velocidad de corte:Hasta 20 m/min (acero dulce de 1 mm)
l Espacio ocupado:3-5 m² con sistema de manipulación de materiales
Funciones avanzadas:
l Opciones de configuración híbrida de doble láser
l Sistema automático de cambio de boquilla
l Diagnóstico del haz en tiempo real
l Interfaz de mantenimiento predictivo
Aplicaciones industriales:
l Proveedores de nivel 2 del sector automotriz:
Prototipado de paneles de carrocería
Fabricación de componentes interiores
Producción de carcasas para baterías de vehículos eléctricos
l Expositores para punto de venta:
Construcciones de acrílico multicapa
Estructuras compuestas de metal y madera
Corte vectorial de alta velocidad
l Fabricación avanzada de textiles:
Procesamiento de tejidos técnicos
Disposición de materiales compuestos
Anidado automático de patrones
3. Plataformas láser industriales de alta resistencia
Especificaciones técnicas:
l Área de trabajo:1200×900 mm a 2500×1500 mm+ (48"×36" a 100"×60"+)
l Potencia láser:300 W-15 kW (fibra/CO₂)
l Capacidad de material:Hasta 50 mm de acero dulce
l Espacio ocupado:8-15 m² con sistemas periféricos
Funciones avanzadas:
l Sistemas de accionamiento lineal tipo pórtico (precisión de 0,05 mm/m)
l Automatización de carga con múltiples palets
l Tecnología de cabezal de corte adaptativo
l Módulos integrados de inspección de calidad

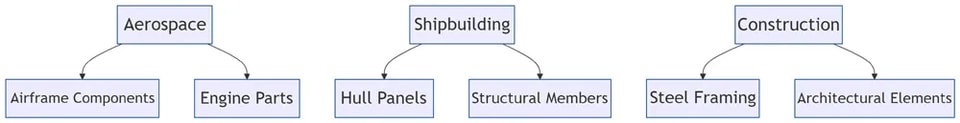

Aplicaciones para la industria pesada:
Matriz de comparación técnica:
Parámetro | Compacto | Gama media | Industrial |
Espesor máximo de chapa* | 3 mm | 10 mm | 50 mm |
Tolerancia típica | ±0,02 mm | ±0,05 mm | ±0,1 mm |
Consumo de energía | 2-5 kVA | 10-20 kVA | 30-100 kVA |
Nivel de automatización | Manual | Semiautomático | Totalmente automático |
Tiempo de ciclo (1 m²) | 2-4 h | 30-60 min | 5-15 min |
*Para acero dulce con asistencia de O₂
Metodología de selección
Marco de decisión en cuatro pasos:
1. Análisis del perfil del material
Realice pruebas metalúrgicas
Medir la conductividad térmica
Determinar el índice de reflectividad
2. Evaluación del volumen de producción
Calcular los requisitos de producción anual
Evaluar los patrones de turnos
Proyectar escenarios de crecimiento
3. Auditoría de instalaciones
Medir el espacio disponible en planta
Verificar la infraestructura eléctrica
Evaluar las rutas de flujo de materiales
4. Modelado del coste total de propiedad
Costes de equipos de capital
Gastos en consumibles
Horas de mano de obra de mantenimiento
Consumo de energía
Integración de tecnologías emergentes
l Funciones de fabricación inteligente:
Monitoreo del rendimiento habilitado por IoT
Programación de trabajos basada en la nube
Guías de mantenimiento con realidad aumentada
Optimización de procesos mediante aprendizaje automático
l Operaciones sostenibles:
Sistemas de recuperación de energía
Refrigeración de agua en circuito cerrado
Filtración de partículas >99,97%
Cabinas de reducción de ruido
Este sistema de clasificación permite a los fabricantes:
l Reducir el tiempo de selección de equipos en un 40-60%
l Optimizar el retorno de la inversión en gastos de capital
l Minimizar los cuellos de botella de producción
l Asegurar la inversión tecnológica para el futuro
Para obtener resultados óptimos, consulte con ingenieros de aplicaciones láser para realizar un análisis de producción integral antes de finalizar las especificaciones del equipo.
