Guía completa para cambiar las aberturas en V en matrices multitrázo

Lista de verificación previa al cambio

Antes de comenzar el proceso de cambio de la apertura en V, complete estas preparaciones esenciales:

1. Revisar los requisitos de la orden de trabajo

l Verificar el tipo y el espesor del material

l Confirmar los ángulos y radios de curvatura requeridos

l Identificar el tamaño óptimo de la abertura en V (normalmente 6–12× el espesor del material)

2. Reunir las herramientas necesarias

l Llaves del tamaño correcto para las abrazaderas del troquel

l Equipo de elevación (para troqueles de más de 15 kg)

l Pasadores o calibres de alineación

l Herramientas de calibración

3. Preparación del área de trabajo

l Deje libre un espacio de trabajo adecuado alrededor de la prensa plegadora

l Asegure una iluminación adecuada

l Prepare material de desecho para pruebas de doblado

Procedimiento detallado paso a paso

1. Bloqueo de seguridad de la máquina

l Active el interruptor principal de desconexión de energía

l Instalar dispositivos físicos de bloqueo con candados personales de seguridad

l Verificar el estado de energía cero intentando hacer ciclar la máquina

l Coloque etiquetas de "NO OPERAR" en todos los puntos de control

*Nota de seguridad: De acuerdo con la norma OSHA 1910.147, todas las actividades de servicio y mantenimiento requieren la aplicación correcta de bloqueo y etiquetado.*

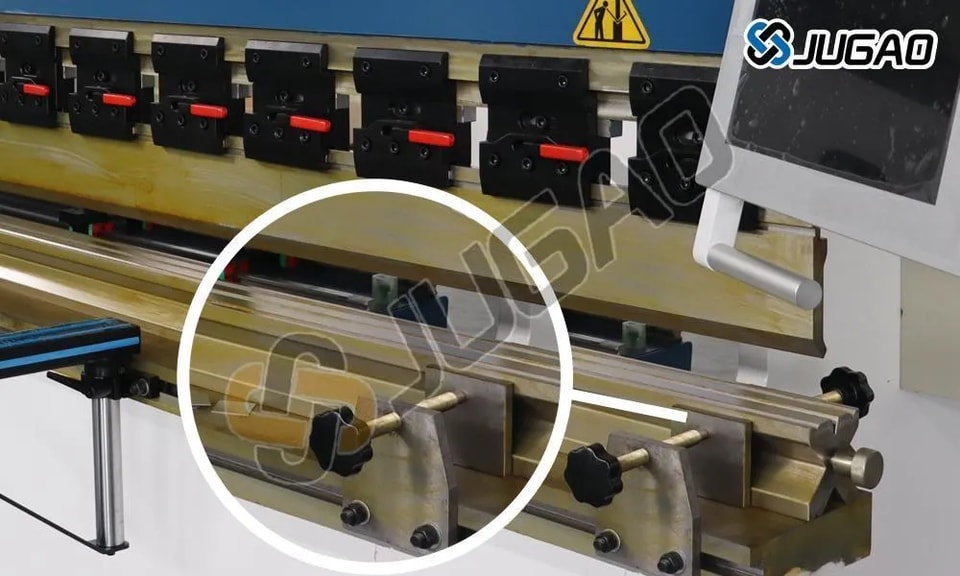

2. Ajuste de la abrazadera del troquel

l Identifique el tipo de abrazadera (mecánica, hidráulica o neumática)

l Para abrazaderas mecánicas:

 Utilice una llave dinamométrica calibrada para garantizar una tensión constante

 Afloje en patrón de estrella para evitar tensiones desiguales

l Para sistemas hidráulicos/neumáticos:

 Libere la presión lentamente utilizando la válvula de purga

 Controle los manómetros durante la liberación

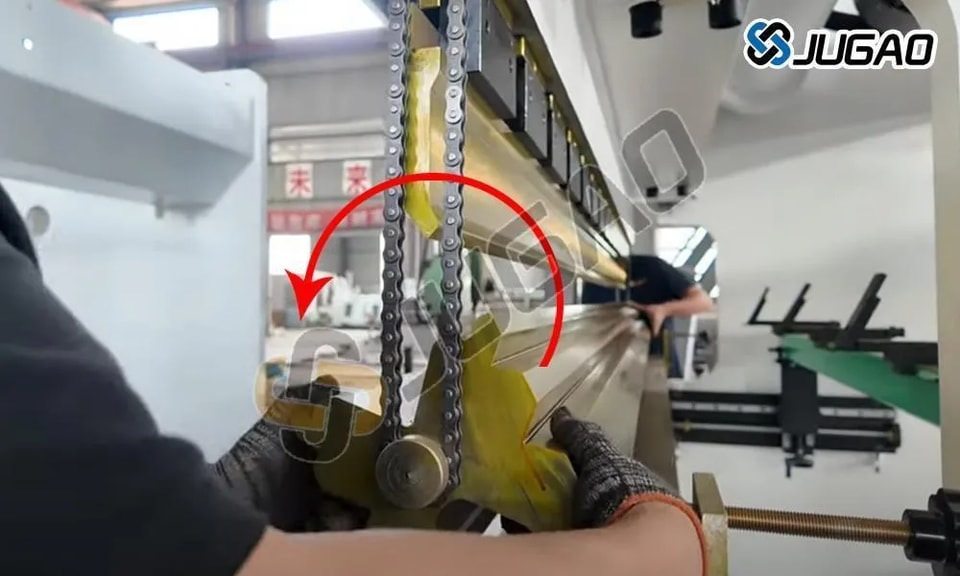

3. Proceso de rotación del troquel

1) Técnica de elevación

l Utilice puntos de elevación equilibrados en el troquel

l Para manipulación manual:

 Mantenga la espalda recta

 Levante con las piernas, no con la espalda

 Utilice elevación en equipo para troqueles de más de 25 kg

2) Guía de rotación

l Limpie las ranuras del troquel antes de la rotación

l Alinee las marcas de rotación con los indicadores de referencia

l En los troqueles indexados, escuche un acoplamiento positivo con un "clic"

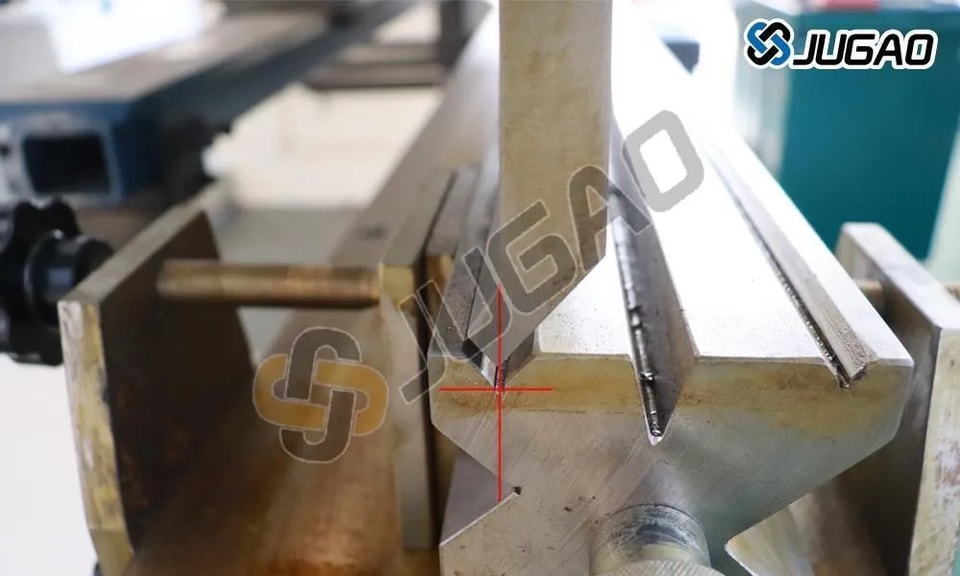

4. Verificación de alineación de precisión

l Utilice relojes comparadores para comprobar:

 Alineación vertical (tolerancia de ±0,05 mm)

 Paralelismo horizontal (±0,1 mm/m)

 Centrado entre troquel y punzón

l Técnicas avanzadas:

 Alineación láser para aplicaciones críticas

 Proyectores de perfiles para utillajes complejos

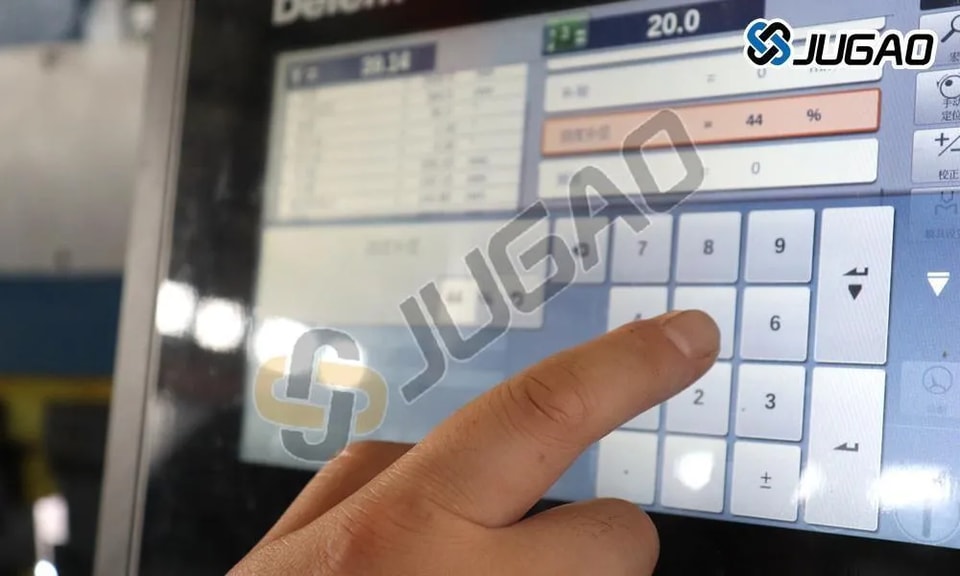

5. Configuración del sistema de control

1) Actualización de parámetros CNC

l Introduzca la dimensión exacta de la abertura en V

l Actualizar la base de datos de materiales con:

 Módulo elástico

 factor K

 Coeficientes de recuperación elástica

2) Calibración del tope trasero

l Realice el procedimiento de contacto

l Verifique la repetibilidad (±0,02 mm)

l Compense los offsets de utillaje

6. Validación y pruebas

l Protocolo de pruebas en tres etapas:

①　Prueba en vacío sin material

②　Prueba de plegado en material de sacrificio

③　Verificación de muestra de producción

l Criterios de inspección:

 Precisión del ángulo de plegado (±0,5°)

 Calidad del acabado superficial

 Consistencia dimensional

Solución de problemas comunes

Mantenimiento después del cambio

1. Cuidado de las herramientas

l Aplique un recubrimiento anticorrosivo

l Inspeccione el desgaste de los bordes

l Registre las horas de uso

2. Inspecciones de la máquina

l Verificar la presión hidráulica

l Probar los enclavamientos de seguridad

l Limpiar el área de trabajo

3. Documentación del proceso

l Registrar los parámetros de configuración

l Anotar cualquier ajuste realizado

l Documentar los resultados de las pruebas

Consejos avanzados de expertos

1. Para producción de alto volumen:

l Implementar sistemas de cambio rápido de matriz

l Usar herramientas con etiquetas RFID para recuperar automáticamente los parámetros

2. Aplicaciones de precisión:

l Estabilizar térmicamente las herramientas

l Considere matrices rectificadas a microrresolución para acabados críticos

3. Mejora de la seguridad:

l Instalar sensores de proximidad para verificar la posición de la matriz

l Implementar sistemas de doble verificación para configuraciones críticas

Este procedimiento mejorado garantiza resultados óptimos al tiempo que mantiene los más altos estándares de seguridad. Consulte siempre el manual de operación específico de su máquina para conocer las prácticas recomendadas por el fabricante.
