Guía de operación para configurar las constantes de programa del DELEM DA-52S

Cuando se trata de configurar las constantes de programa de DELEM DA-52S, comprender la configuración básica es esencial para garantizar un rendimiento óptimo de la prensa plegadora. Si busca configurar estos parámetros de forma eficaz, está en el lugar adecuado. En esta guía, le mostraré el proceso de configuración de estos ajustes vitales, ayudándole a maximizar la eficiencia y la precisión de sus operaciones de plegado. Tanto si es un operario experimentado como si acaba de empezar y quiere perfeccionar sus habilidades, este artículo le proporcionará los conocimientos que necesita para ajustar con confianza el DELEM DA-52S según sus requisitos específicos. Siguiendo los pasos descritos, podrá asegurarse de que sus tareas de metalurgia se realicen con precisión y uniformidad.

Introducción

DELEM DA-52S es un potente sistema de control CNC que ofrece funciones avanzadas para optimizar las operaciones de la prensa plegadora. Comprender y configurar correctamente sus constantes de programa es clave para lograr una mayor precisión, eficiencia y productividad general.

Pulse esta tecla para entrar en las constantes de programa.

Las constantes de programa se distribuyen en varias páginas. Se explican en las secciones siguientes.

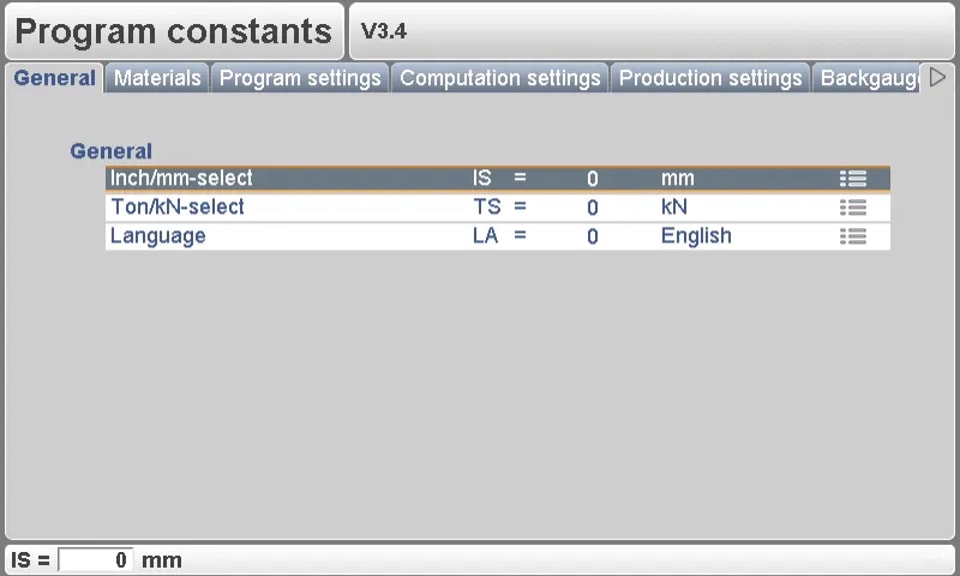

General

Para aprovechar al máximo las constantes de programa de DELEM DA-52S, es fundamental comprender los numerosos ajustes que influyen en su funcionamiento. Estas constantes determinan el comportamiento general de la máquina, los límites operativos y las configuraciones de la interfaz de usuario. A continuación, se ofrece una guía simplificada para navegar y configurar estos parámetros:

Utilice las teclas de flecha izquierda/derecha para recorrer las distintas páginas que contienen parámetros. Para seleccionar parámetros individuales, utilice las teclas de flecha arriba/abajo. En determinados parámetros, el valor puede ajustarse con la tecla «constants», indicada por un símbolo específico.

Constantes clave del programa

l Selección pulgadas/mm (IS):
Elija su unidad de medida preferida.

² 1para dimensiones en pulgadas

² 0para dimensiones en milímetros

l Selección de tonelada/kN (TS):
Determine la unidad para mostrar los datos de fuerza.

² 1para toneladas

² 0para kN

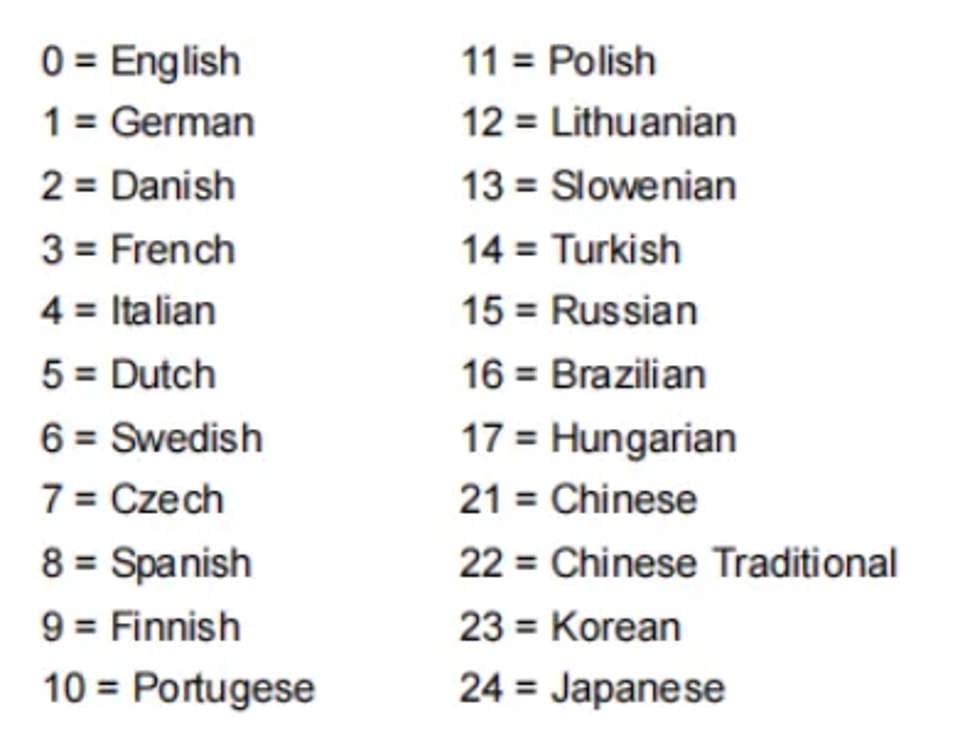

l Idioma (LA):
Establezca su idioma preferido para la interfaz de usuario. DELEM DA-52S admite varios idiomas, entre ellos:

Ajuste estos parámetros según sus necesidades operativas para garantizar un proceso de mecanizado fluido y preciso.

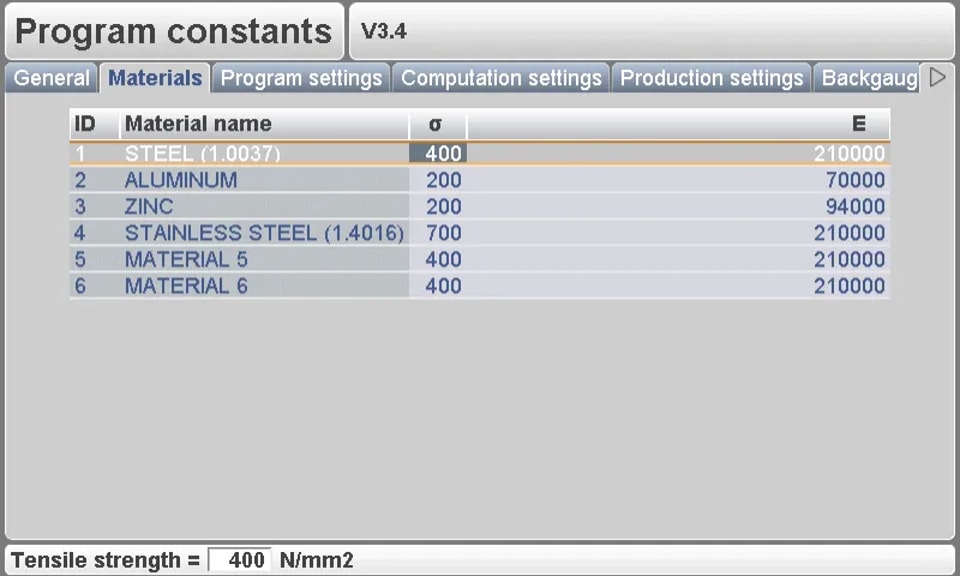

Materiales

Los ajustes de material son fundamentales para garantizar que su DELEM DA-52S realice operaciones de plegado precisas. Una configuración correcta implica introducir el tipo de material, el espesor y la resistencia a la tracción adecuados para que el sistema calcule con precisión los parámetros de plegado necesarios.

Paso 1: Acceder a los ajustes de material

Para empezar, vaya al menú de ajustes de material de su DELEM DA-52S. Aquí tiene la posibilidad de editar materiales existentes, programar otros nuevos o eliminar materiales que ya no sean necesarios. En el panel de control se puede programar un máximo de seis materiales en cualquier momento.

Paso 2: Ajustar los atributos del material

En esta ventana, puede editar e introducir las propiedades del material esenciales para operaciones de plegado precisas:

l Nombre del material:Cada material debe tener un nombre único (de hasta 25 caracteres) que empiece por una letra. Esto facilita su identificación durante la programación.

l Resistencia a la tracción:Introduzca la resistencia a la tracción del material. Esto es fundamental para que el DELEM DA-52S aplique la fuerza correcta durante las operaciones de plegado.

l Módulo E:También debe especificarse el módulo E de cada material para garantizar un cálculo preciso de los parámetros de plegado.

Los materiales se muestran inicialmente por su número de ID. Para modificar un material existente, seleccione la línea correspondiente, cambie los valores de las propiedades según sea necesario y confirme cada entrada pulsando la tecla ENTER.

Para eliminar un material, sitúe el cursor sobre la línea del material y pulse la tecla de función «eliminar material» (S6). Para añadir un material nuevo, mueva el cursor a un espacio vacío de entrada y comience a programar los valores específicos de ese material.

Ajustes del programa

Los ajustes de programa en las constantes de programa del DELEM DA-52S definen cómo se comporta la plegadora durante la programación y la producción, ayudando a los operarios a mejorar la precisión, la coherencia y la eficiencia.

Número de máquina (MN)

Asignar un número de máquina único es esencial cuando varias plegadoras funcionan en la misma instalación. El número se almacena en cada programa de plegado y en el nombre de archivo de cada herramienta, garantizando la asociación correcta con la máquina.
Funciones clave:

l Identifica de forma única cada máquina

l Verifica el número de máquina al cargar programas desde USB

l Requiere confirmación si los números no coinciden

l Cambiar el número de máquina actualiza todos los nombres de archivo de las herramientas y requiere una nueva copia de seguridad de herramientas

Base de datos de corrección de ángulo (CD)

Este interruptor activa o desactiva el uso de una base de datos compartida de corrección de ángulo. Cuando está activa, las correcciones introducidas en producción se almacenan para su uso futuro y se sugieren automáticamente para plegados similares.
El controlador compara estas propiedades del plegado:

l Material

l Espesor

l Abertura de la matriz

l Radio de la matriz

l Radio del punzón

l Ángulo

Las sugerencias de corrección o las interpolaciones se producen cuando:

l El ángulo activo está dentro de 10° de dos plegados conocidos

l Las correcciones de esos plegados difieren en no más de 5°

Valores predeterminados del programa

Para agilizar la creación de nuevos programas de plegado, se pueden predefinir varios parámetros por defecto:

l Valor predeterminado de apertura Y– Valor inicial de apertura del eje Y

l Código predeterminado del eje X (XC)– Código predeterminado de cambio de paso (valor de fábrica: 2)

l Tiempo X predeterminado (XT)– Tiempo de espera antes del cambio de paso

l Tiempo de retención predeterminado (HT)– Tiempo de permanencia en la posición de plegado

Con estas constantes de programa optimizadas del DELEM DA-52S, los operarios pueden mantener una calidad de plegado constante y, al mismo tiempo, reducir el esfuerzo de configuración repetitivo.

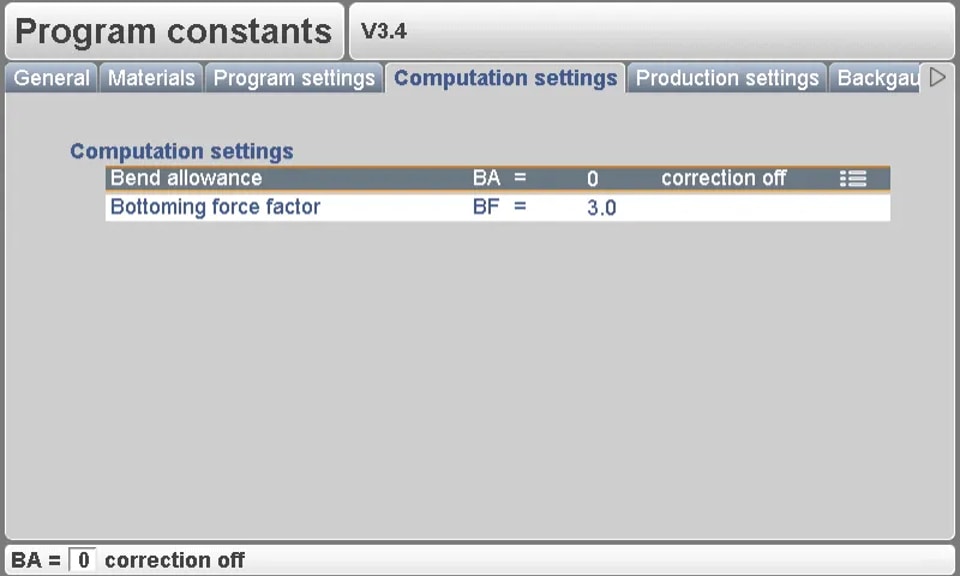

Ajustes de cálculo

La precisión en operaciones de plegado complejas depende de los ajustes de cálculo eficientes de su DELEM DA-52S. Calibrar los algoritmos y mantener el software actualizado son aspectos clave.

Paso 1: Calibrar los algoritmos de cálculo

Maximice la velocidad y la precisión calibrando sus algoritmos de cálculo. Concéntrese en elFactor de tolerancia de doblado (BA)configuración:

l 0 = Corrección desactivada

l 1 = Corrección activada

Esta configuración determina si se aplican correcciones de tolerancia de doblado en la fase de programación. Las correcciones aplicadas durante la programación se calculan y almacenan, y pueden ajustarse en el modo de producción.

Paso 2: Actualizar los algoritmos del software

Actualice periódicamente su software para mejorar el rendimiento y la precisión de los algoritmos. Preste atención alFactor de fuerza de plegado en fondo (BF)que se utiliza para ajustar la presión del plegado al aire y lograr la presión de acuñado deseada.

La implementación de estos ajustes garantiza que su DELEM DA-52S funcione con una eficiencia y precisión excepcionales. Para obtener más ayuda, consulte nuestra documentación o póngase en contacto con nuestro equipo de soporte.

Ajustes de producción

Los ajustes de producción del DELEM DA-52S son clave para gestionar de forma eficiente cómo se fabrican las piezas mediante una plegadora. Una configuración adecuada optimiza el rendimiento y la calidad.

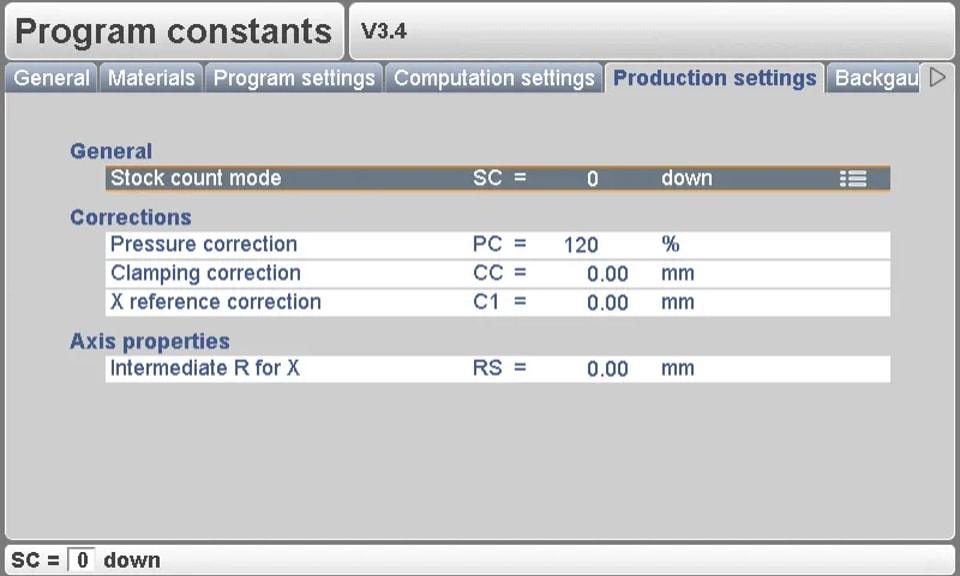

Paso 1: Configurar las variables de producción

Configure variables de producción precisas, como el tamaño del lote y la velocidad, para lograr la máxima eficiencia. Utilice elmodo de conteo de piezas (SC)para contar los productos en sentido ascendente o descendente durante la fabricación. El conteo descendente detiene la máquina en cero tras alcanzar una cuota preestablecida, mientras que el conteo ascendente ofrece informes de progreso continuos. Ajustecorrección de presión (PC)para controlar la presión de la válvula, garantizando la uniformidad.

Utilicecorrección de sujeción (CC)para ajustar la posición de sujeción de la viga, logrando una fijación firme al compensar el punto de pellizco; los valores positivos profundizan y los negativos elevan.corrección de referencia X (C1)corrige las discrepancias entre las posiciones mecánica y mostrada del eje X para mayor precisión.

Paso 2: Supervisar la calidad de la producción

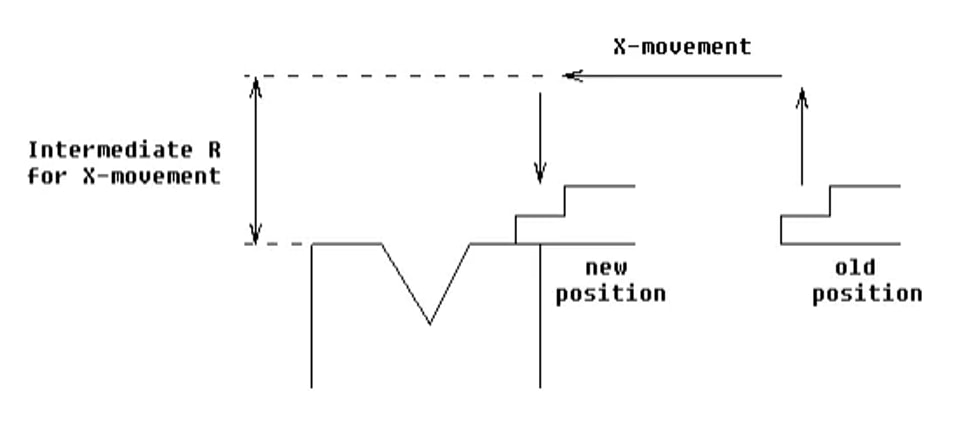

Revise periódicamente la calidad de la producción, realizando los ajustes necesarios.R intermedio para el movimiento del eje X (RS)evita colisiones ajustando el eje R mientras el eje X se mueve dentro de la zona de seguridad, garantizando un funcionamiento fluido.

Al configurar eficazmente estas constantes de programa del DELEM DA-52S, puede maximizar el rendimiento de la máquina y la calidad del producto.

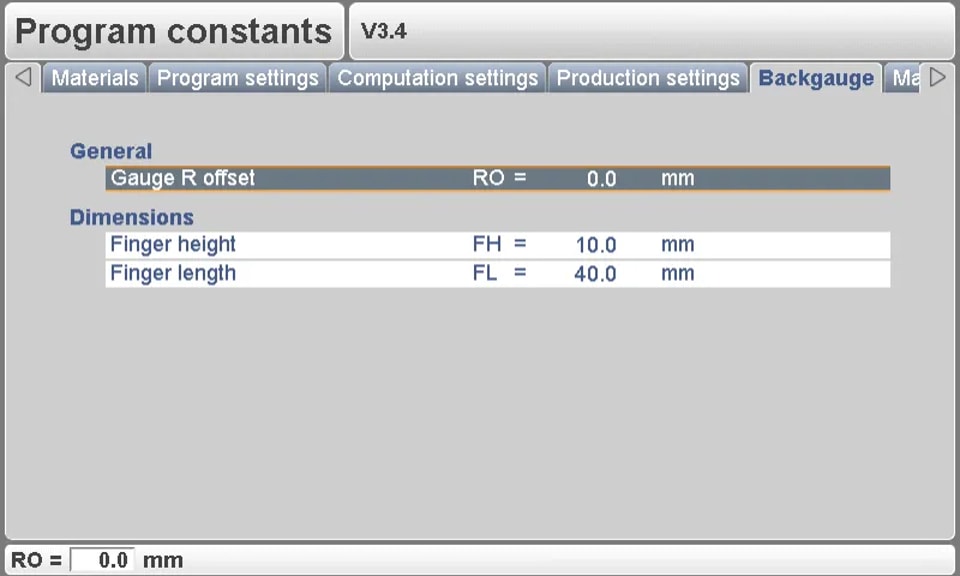

Dimensiones del tope trasero

Una configuración correcta del tope trasero es fundamental para mantener la precisión y la repetibilidad de los plegados.

Paso 1: Medir las dimensiones del tope trasero

l Desfase del calibre R (RO):Ajuste el desfase del eje R para los casos en que el eje X se encuentre fuera de la zona de seguridad del troquel. Este ajuste garantiza posiciones más bajas del tope trasero en la posición de calibre 0 para plegados precisos.

l Altura del dedo (FH):Ajuste la altura predeterminada del nivel del dedo para corregir el eje R durante las situaciones de apoyo, mejorando la precisión del plegado.

l Longitud del dedo (FL):Corrija la posición del eje X con la longitud del primer nivel del dedo para mantener un posicionamiento adecuado durante las operaciones.

Paso 2: Calibrar el mecanismo del tope trasero

Realice calibraciones rutinarias para garantizar que su tope trasero mantenga con precisión las posiciones programadas, mejorando así la uniformidad de sus operaciones de plegado.

Al configurar y calibrar cuidadosamente estos ajustes, puede mejorar significativamente la fiabilidad y el rendimiento de su sistema DELEM DA-52S.

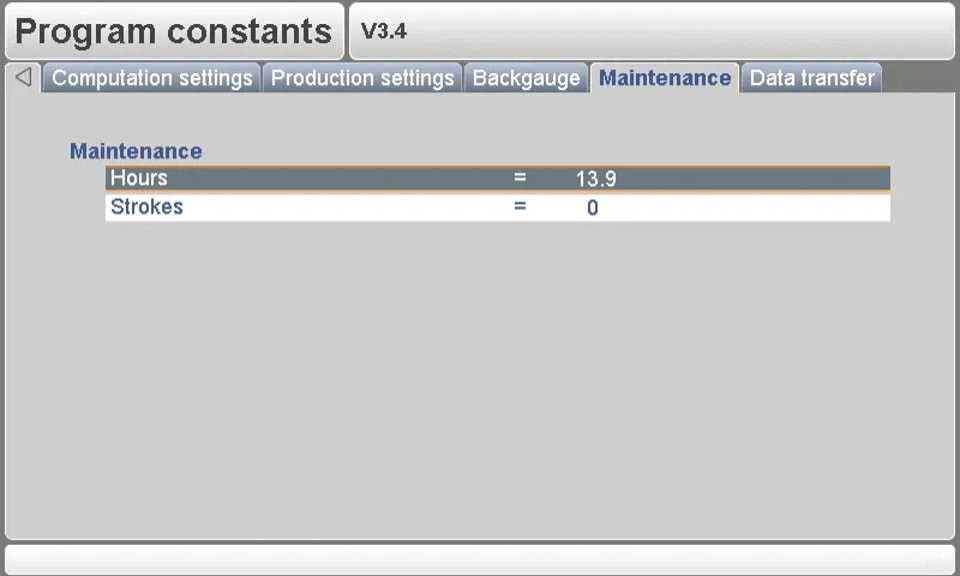

Mantenimiento

Mantener el DELEM DA-52S garantiza una mayor vida útil y un rendimiento óptimo.

Paso 1: Inspecciones periódicas

l Horas de máquina: Registre las horas de funcionamiento para planificar un mantenimiento oportuno.

l Conteo de carreras: Supervise el número de carreras ejecutadas por la viga prensadora para detectar posibles problemas a tiempo.

Paso 2: Protocolos de lubricación

Asegúrese de lubricar regularmente todas las piezas móviles para reducir la fricción y el desgaste, siguiendo las indicaciones del fabricante sobre los tipos de lubricante y los intervalos de mantenimiento.

Transferencia de datos

Una transferencia de datos eficiente y segura es crucial para gestionar las constantes de programa del DELEM DA-52S, ya que permite actualizaciones fluidas y el intercambio entre máquinas y computadoras.

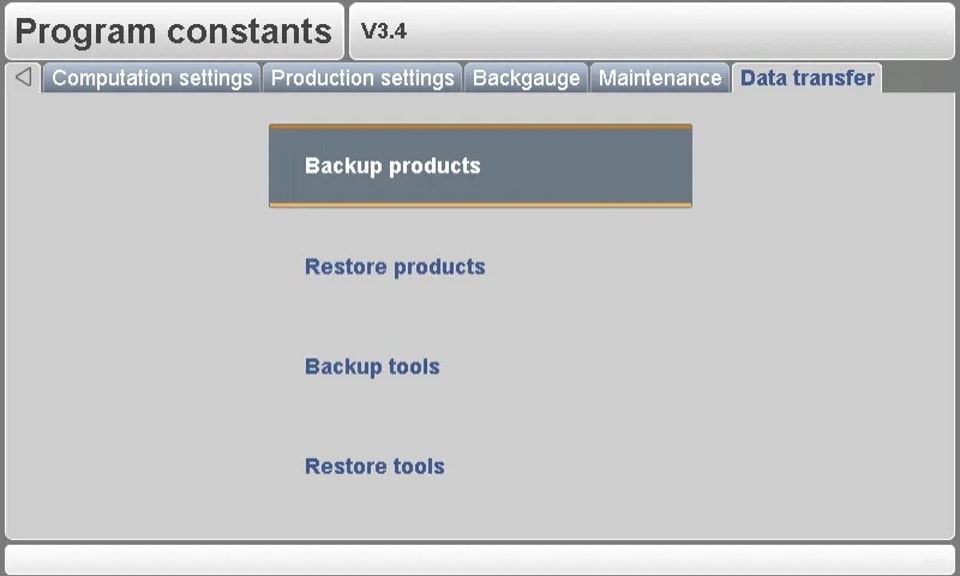

Desde este menú, todos los datos de programa del control pueden guardarse en un dispositivo USB externo o restaurarse desde dicho dispositivo.

l Copia de seguridad de productos: copie todos los productos del control al disco USB. Los productos existentes en el disco USB con el mismo nombre se reemplazarán.

l Restaurar productos: copie todos los productos presentes en el disco USB al control. Los productos existentes en el control con el mismo nombre se reemplazarán.

l Copia de seguridad de herramientas: copie todas las herramientas del control al disco USB. Las herramientas existentes en el disco USB con el mismo nombre se reemplazarán. Además de las herramientas, también se almacenan las constantes del programa.

l Restaurar herramientas: copie todas las herramientas presentes en el disco USB al control. Las herramientas existentes en el control con el mismo nombre se reemplazarán.

Conclusión

En resumen, configurar las constantes de programa del DELEM DA-52S implica una serie de pasos esenciales que garantizan la precisión y la eficiencia en sus operaciones de plegado. Al definir con exactitud las características del material, los ajustes del programa, los parámetros de cálculo y las configuraciones de producción, puede mejorar significativamente tanto el rendimiento como la precisión de su máquina. El mantenimiento regular y la gestión segura de los datos también contribuyen a la fiabilidad a largo plazo y a la estabilidad operativa del sistema.

Una configuración adecuada y un mantenimiento continuo son fundamentales para sostener el rendimiento de su plegadora equipada con DELEM DA-52S. Siguiendo estas pautas y realizando el servicio de la máquina con regularidad, puede minimizar los tiempos de inactividad y mejorar la eficiencia general de la producción.

Si necesita asistencia más detallada o tiene alguna otra consulta, le invitamos a ponerse en contacto con nuestros expertos en HARSLE. También puede explorar nuestra sección de documentación para acceder a guías y recursos adicionales y completos relacionados con las operaciones de la plegadora.
