Consejos expertos para la gestión de herramientas en CYBELEC CybTouch 12

Tabla de contenido

• Introducción

• Configuración de punzón

• Creación y modificación de punzones paso a paso

• Configuración de matriz

• Creación y modificación de matrices paso a paso

• Convenciones estandarizadas para la nomenclatura de herramientas

￮ Reglas de nomenclatura de punzones

￮ Reglas de nomenclatura de matrices

• Funcionamiento y seguridad del tope trasero

• Preguntas frecuentes (FAQ)

￮ ¿Cómo optimizar el rendimiento de la gestión de herramientas de CYBELEC CybTouch 12?

￮ ¿Qué hacer cuando el sistema no reconoce una herramienta?

￮ ¿Se pueden personalizar los ajustes de herramientas en el sistema?

• Conclusión

La gestión eficiente de herramientas es la base de unas operaciones de mecanizado CNC optimizadas, y dominarla en el sistema CYBELEC CybTouch 12 es clave para elevar la precisión y la productividad en el trabajo del metal. Esta guía comparte estrategias prácticas y aplicables para gestionar herramientas en la plataforma CybTouch 12, adaptadas tanto a nuevos usuarios que se están familiarizando con el sistema como a operarios experimentados que buscan perfeccionar sus flujos de trabajo. Siguiendo estas pautas, desbloqueará todo el potencial de las capacidades de gestión de herramientas del sistema y minimizará los errores en sus procesos de plegado.

Introducción

El módulo de gestión de herramientas de CYBELEC CybTouch 12 permite a los usuarios crear y configurar herramientas de máquina, un paso esencial para un cálculo y una ejecución precisos del plegado. Tras seleccionar y configurar el punzón y la matriz adecuados, el operario solo necesita introducir el ángulo de plegado deseado y la longitud de ala (L). A continuación, el sistema CybTouch 12 calculará automáticamente las posiciones precisas de los ejes X e Y necesarias para el plegado, garantizando una precisión constante en cada operación de mecanizado.

Configuración de punzón

Instrucciones básicas de selección

Para seleccionar un punzón preconfigurado, navegue por la biblioteca de punzones del sistema usando los botones de flecha de la interfaz y, después, vuelva a la página numérica de plegado para aplicar la selección.

Creación y modificación de punzones paso a paso

Si todavía no se ha creado ningún punzón en el sistema, el campo de punzón mostrará “???” como etiqueta predeterminada. En las bibliotecas de punzones existentes, el sistema seleccionará automáticamente el último punzón utilizado (por ejemplo, 60_S_i); tenga en cuenta que cualquier modificación realizada no sobrescribirá el punzón original, ya que los ajustes editados se guardan con un nuevo nombre personalizado. Siga estos 13 pasos para crear o modificar un punzón:

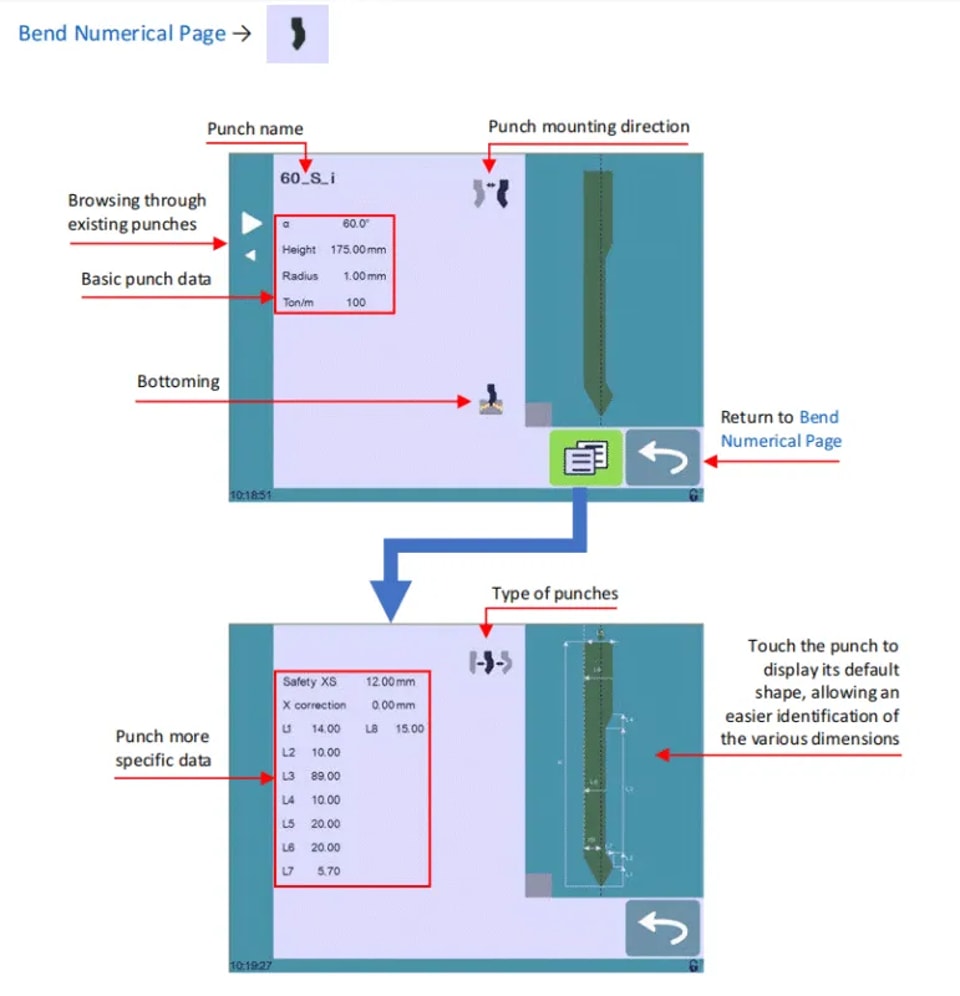

1. Toque el icono del punzón para abrir la interfaz de configuración detallada del punzón.

2. Introduzca los parámetros físicos básicos del nuevo punzón: ángulo del punzón (α), altura, radio y tonelaje por metro (Ton/m).

3. Utilice eldirección de montaje del punzónbotón para invertir el punzón si la configuración del mecanizado lo requiere.

4. Seleccione elFondoicono para marcar el punzón como herramienta resistente al desgaste para operaciones de fondo.

5. Pulse elMenúbotón para acceder a la página Más y configurar parámetros avanzados.

6. Utilice elTipos de punzonesicono para seleccionar el tipo estructural del punzón: recto, normal o cuello de cisne.

7. Consulte la representación gráfica de la herramienta en el lado derecho de la pantalla para introducir los valores dimensionales detallados (de L1 a Lx). Al tocar el gráfico se cargará el diseño dimensional predeterminado de la herramienta, lo que simplifica la identificación y la introducción de cada parámetro.

Los estándares de dimensión de L1 a Lx son idénticos a los utilizados en los sistemas PC 1200, DNC 880S y ModEva. Para el uso de herramientas entre sistemas, exporte las listas de parámetros desde PC1200 y utilícelas para programar el CybTouch 12; recomendamos asignar los mismos nombres a las mismas herramientas en todos los sistemas para mantener la coherencia.

8. Introduzca los valores críticos de seguridad y calibración:

￮ Safety XS: La distancia segura entre el punzón y el tope trasero a lo largo del eje X.

￮ Corrección X: valor de calibración para ajustar cualquier desalineación del punzón.

9. Regrese a la página de configuración anterior (se requiere una contraseña de acceso de nivel 2 para guardar cualquier configuración de herramienta en el sistema).

10. Toque el nombre actual del punzón (p. ej., 60_S_i) para iniciar el proceso de guardado.

11. Seleccione Guardar punzón para sobrescribir los parámetros de herramienta existentes, o Guardar punzón como para almacenar el punzón modificado/nuevo con un nombre único.

12. Utilice el teclado alfanumérico del sistema para introducir el nuevo nombre del punzón, siguiendo las convenciones de nomenclatura estandarizadas que se describen en la sección siguiente.

13. Toque el botón de retorno para volver a la página principal del programa; el punzón recién guardado quedará preseleccionado y listo para su uso inmediato en las operaciones de mecanizado.

Configuración de matriz

Instrucciones básicas de selección

La selección de la matriz sigue el mismo proceso que la selección del punzón: navegue por la biblioteca de matrices prealmacenadas del sistema mediante los botones de flecha y luego vuelva a la página numérica de plegado para confirmar la selección.

Creación y modificación de matrices paso a paso

Si no hay ninguna matriz configurada en el sistema, el campo de matriz mostrará "???"; en las bibliotecas de matrices existentes, el sistema cargará la última matriz utilizada (p. ej., 30_12). Las modificaciones de una matriz existente no afectarán a los parámetros originales, ya que todos los cambios se guardan con un nuevo nombre. Complete los siguientes 12 pasos para crear o modificar una matriz:

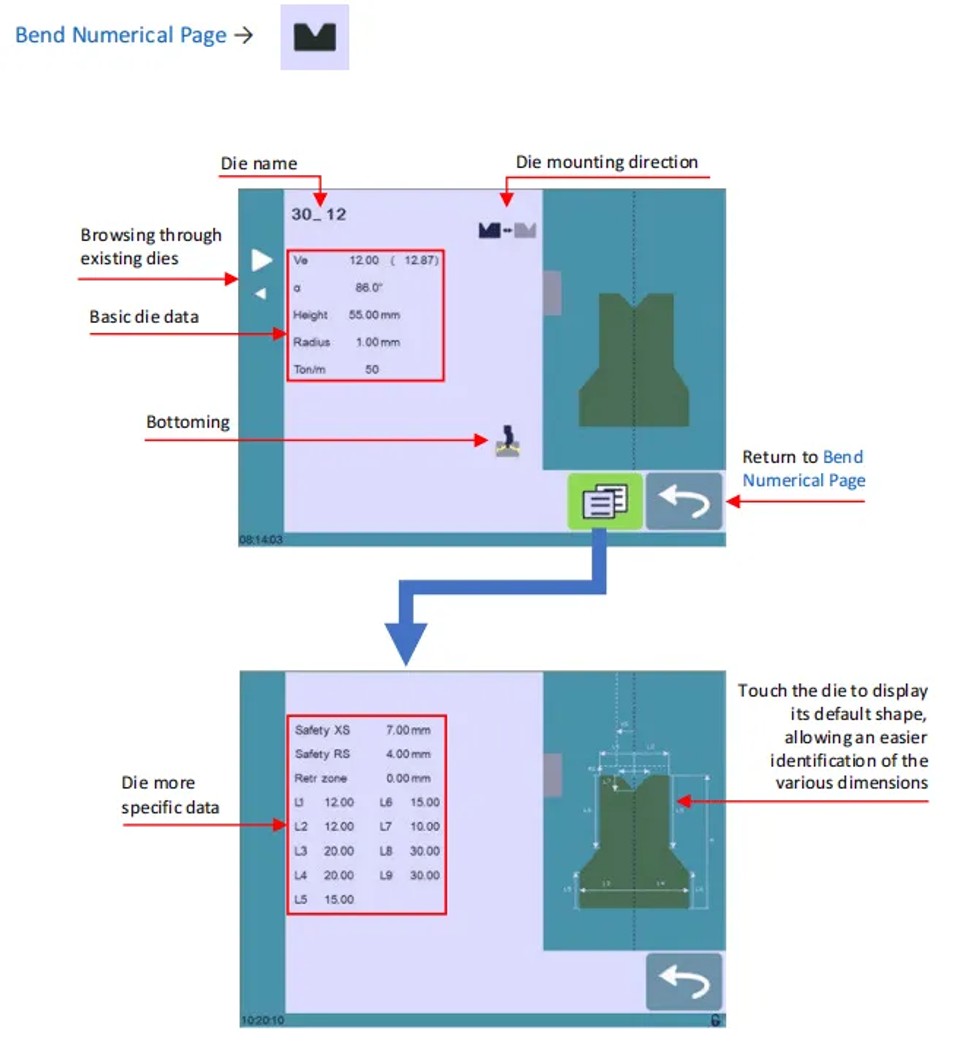

1. Toque el icono de la matriz para abrir la interfaz de configuración detallada de la matriz.

2. Introduzca los parámetros físicos básicos de la nueva matriz: ancho de la matriz (Ve), ángulo (α), altura, radio y tonelaje por metro (Ton/m).

3. Utilice elDirección de montaje de la matriz botón para invertir la matriz si es necesario para la configuración del mecanizado.

4. Seleccione elFondo icono para clasificar la matriz como herramienta resistente al desgaste para procesos de acuñado.

5. Pulse elMENU botón para abrir la página Más con ajustes dimensionales y de seguridad avanzados.

6. Consulte la representación gráfica de la matriz a la derecha de la pantalla para introducir las dimensiones detalladas (L1 a Lx). Al tocar el gráfico se mostrará el diseño dimensional predeterminado de la matriz, lo que facilita la introducción de valores precisos.

Al igual que los punzones, las dimensiones L1 a Lx de las matrices cumplen los estándares de los sistemas PC 1200, DNC 880S y ModEva. Para garantizar la compatibilidad de herramientas entre sistemas, exporte los parámetros de la matriz desde PC1200 y utilícelos para la programación del CybTouch 12, y use los mismos nombres para las matrices idénticas en todos los sistemas.

7. Introduzca los valores avanzados de seguridad y funcionamiento:

￮ Safety XS: Distancia segura entre la matriz y el tope trasero a lo largo del eje X.

￮ Safety RS: Distancia segura entre la matriz y el tope trasero a lo largo del eje R.

￮ Zona de retracción: la zona de retracción preestablecida para la matriz durante la operación.

8. Regrese a la página de configuración anterior (la contraseña de nivel 2 es obligatoria para guardar las configuraciones de la matriz).

9. Toque el nombre actual de la matriz (p. ej., 30_12) para iniciar el flujo de guardado.

10. Elija Guardar matriz para sobrescribir los parámetros originales de la matriz, o Guardar matriz como para almacenar la matriz nueva/modificada con un nombre personalizado.

11. Utilice el teclado alfanumérico para introducir el nuevo nombre de la matriz, siguiendo las reglas de nomenclatura estandarizadas del sistema.

12. Pulse el botón de retorno para volver a la página principal del programa; la matriz recién guardada quedará preseleccionada y lista para su uso inmediato.

Convenciones estandarizadas para la nomenclatura de herramientas

Implementar una convención de nomenclatura coherente para punzones y matrices es fundamental para una gestión eficiente de las herramientas en el CYBELEC CybTouch 12. Un sistema de nombres claro y uniforme permite identificar de forma rápida y precisa cada herramienta de la biblioteca, y los equipos pueden establecer reglas personalizadas adicionales según sus necesidades específicas de producción para mejorar aún más la eficiencia organizativa y reducir los errores de selección de herramientas.

Reglas de nomenclatura de punzones

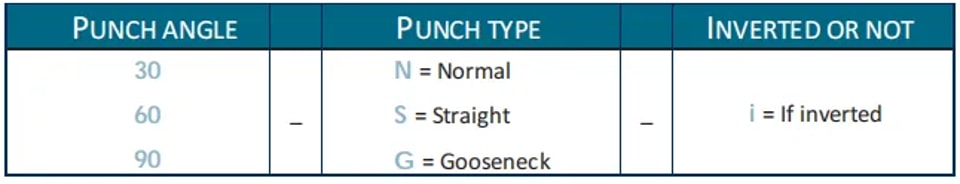

Los nombres de los punzones deben estructurarse en tres partes secuenciales: ángulo del punzón → tipo de punzón → estado de inversión.

Abreviaturas del tipo de punzón:

• N = Normal

• S = Recto

• G = Cuello de cisne

Abreviatura de inversión:

• i = Invertido (omitir si el punzón está en la posición predeterminada no invertida)

Ejemplos: 90_N_i, 60_G, 30_S

Reglas de nomenclatura de matrices

La denominación de las matrices sigue una estructura similar a la de los punzones, con tres componentes principales:ancho de la matriz (dimensión Ve) → ángulo de la matriz → estado de inversión. Utilice la misma abreviatura de inversión (i = invertido) para las matrices, y omita la abreviatura si la matriz está en la posición de montaje predeterminada.

Ejemplos: 12_86_i, 16_86, 20_30

Funcionamiento y seguridad del tope trasero

La función de ciclo de la bancada trasera es una característica esencial para una gestión segura y eficiente de las herramientas en el CYBELEC CybTouch 12, diseñada específicamente para los ajustes del tope trasero. Esta función desplaza los topes traseros completamente hacia delante, lo que permite a los operarios realizar las calibraciones y ajustes necesarios sin colocar las manos ni los brazos entre las herramientas de la máquina, eliminando así un importante riesgo de seguridad en el proceso de mecanizado.

Nota importanteLa visibilidad y disponibilidad de la función de ciclo del tope trasero dependen de la configuración actual de la máquina y del estado de indexación, y es posible que no esté accesible en todos los modos de funcionamiento.

Operación paso a paso del ciclo del tope trasero

1. Confirme que la máquina esté correctamente indexada; el botón de ciclo del tope trasero aparecerá atenuado y no estará disponible si la indexación no se ha completado.

2. Mantenga presionado el botón de ciclo del tope trasero durante más de 2 segundos para activar la función.

3. Los topes traseros se desplazarán hasta su posición delantera máxima, entre el punzón y la matriz. Si la viga de la máquina no está en el Punto Muerto Superior (PMS), primero se moverá completamente hacia arriba antes de que los topes traseros inicien el movimiento.

4. Tras completar todos los ajustes del tope trasero, pulse de nuevo el botón de ciclo para desactivar la función y, a continuación, pulse el botón START para reanudar el funcionamiento normal de la máquina.

Preguntas frecuentes (FAQ)

¿Cómo optimizar el rendimiento de la gestión de herramientas de CYBELEC CybTouch 12?

Para obtener el máximo rendimiento del módulo de gestión de herramientas del CybTouch 12, asegúrese de que cada herramienta de la biblioteca esté correctamente identificada y completamente parametrizada con datos físicos y operativos actualizados. Realice comprobaciones periódicas de la precisión de los datos de las herramientas y verifique la compatibilidad entre la configuración de las herramientas y la configuración general de la máquina; así se garantiza una integración fluida entre las herramientas y las operaciones de mecanizado y se minimiza el tiempo de inactividad.

¿Qué hacer cuando el sistema no reconoce una herramienta?

Si el CYBELEC CybTouch 12 no detecta un punzón o una matriz, primero verifique que la herramienta esté correctamente insertada y alineada mecánicamente en la máquina. A continuación, compruebe los parámetros de la herramienta en la interfaz de gestión de herramientas del sistema y vuelva a introducir o corrija los datos inexactos según sea necesario. Por último, confirme que el software del sistema esté actualizado a la última versión para resolver posibles problemas de compatibilidad entre el software y la herramienta.

¿Se pueden personalizar los ajustes de herramientas en el sistema?

Sí, en el CYBELEC CybTouch 12 está disponible la personalización completa de los ajustes de las herramientas. Acceda a la interfaz de gestión de herramientas para ajustar todos los parámetros relevantes, incluidas las dimensiones físicas del punzón/matriz, el tipo de material de la pieza y los valores de compensación, de modo que se adapten a los requisitos específicos de sus operaciones de mecanizado. Asegúrese siempre de guardar correctamente todos los ajustes personalizados en el sistema para garantizar resultados consistentes en todas las series de producción.

Conclusión

Dominar las capacidades de gestión de herramientas del CYBELEC CybTouch 12 requiere una comprensión clara de las funciones principales del sistema, una biblioteca de herramientas bien organizada y un mantenimiento y actualización constantes de todas las configuraciones de herramientas. Al implementar las pautas paso a paso, las convenciones de nomenclatura y los protocolos de seguridad descritos en esta guía, podrá optimizar su flujo de trabajo de mecanizado CNC, reducir significativamente los errores operativos y elevar tanto la precisión como la eficiencia de sus procesos de metalurgia.

Para obtener asistencia personalizada que le ayude a maximizar el potencial de su máquina o a resolver desafíos específicos de gestión de herramientas, póngase en contacto con nuestro equipo de soporte técnico. Además, explore nuestra biblioteca de documentos técnicos relacionados para profundizar en sus conocimientos y sacar el máximo partido al sistema de gestión de herramientas CYBELEC CybTouch 12.
