Guía de usuario del sistema Cybelec CybTouch 6 C

Si está deseando empezar con el Cybelec CybTouch 6 C, ha llegado al lugar adecuado. En este artículo, le guiaré por los aspectos esenciales de la configuración y el uso de este sofisticado y fácil de usar sistema de control, diseñado para mejorar la precisión y la eficiencia en sus trabajos de metalurgia. Tanto si es nuevo en los sistemas CybTouch como si busca optimizar su flujo de trabajo, esta guía le proporcionará la información clave que necesita para aprovechar al máximo su experiencia con el Cybelec CybTouch 6 C. Vamos a empezar y a descubrir el potencial de sus operaciones de metalurgia con esta potente herramienta.

Introducción

El Cybelec CybTouch 6 C es un sistema de control táctil de última generación y fácil de usar, diseñado para el plegado de chapa. Reconocido por su interfaz intuitiva y sus funciones avanzadas, permite a los operarios lograr una precisión y eficiencia excepcionales. Entender cómo navegar y utilizar el CybTouch 6 C es esencial para mejorar la productividad y la exactitud. Al dominar sus componentes clave, podrá aprovechar plenamente las capacidades del sistema para optimizar sus operaciones de plegado.

Diseñado para facilitar el control de las plegadoras, el Cybelec CybTouch 6 C ofrece una experiencia operativa fluida. Tenga en cuenta que, debido a las actualizaciones de software y a las variaciones en las configuraciones de las plegadoras, pueden producirse pequeñas diferencias con respecto a la información proporcionada aquí. Mantener su sistema actualizado garantiza un rendimiento óptimo con el CybTouch 6 C.

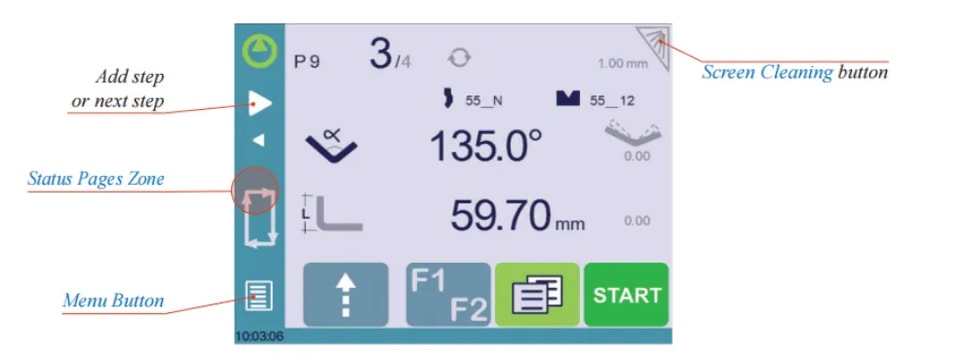

Navegación general

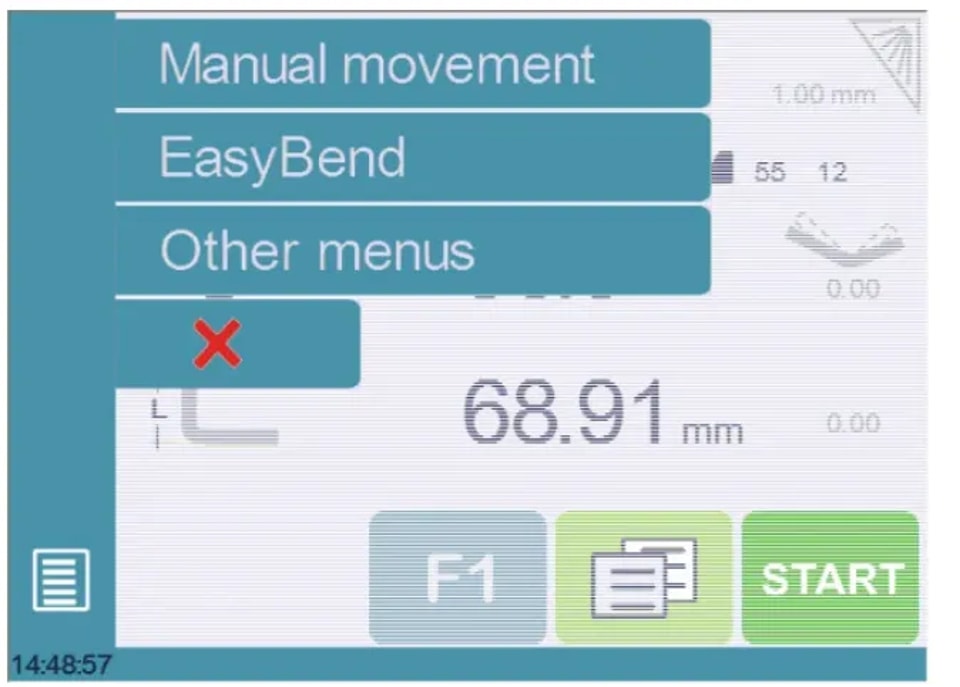

Botón de menú: El botón de menú le permite seleccionar directamente (ir a) la pantalla deseada. El contenido del menú cambia según el contexto.

Zona de páginas de estado: La zona de páginas de estado da acceso a la página de estado. En realidad, es una zona activa en cualquier momento desde cualquier página (excepto la del asistente).

Limpieza de la pantalla: Para limpiar la pantalla mientras el CybTouch está encendido, toque el botón. Utilice únicamente un paño suave y húmedo con jabón o un detergente neutro.

Al comenzar con el Cybelec CybTouch 6 C, es fundamental manipular el equipo con cuidado para mantener su durabilidad y funcionalidad. A continuación, le ofrecemos algunos consejos clave para empezar de forma segura y eficaz:

l Evite los productos químicos agresivos:Al limpiar o realizar el mantenimiento del CybTouch 6 C, nunca use disolventes, gasolina, benceno, alcohol ni sustancias similares. Pueden dañar la superficie y los componentes internos del dispositivo.

l Prácticas de limpieza suaves:Opte siempre por soluciones de limpieza suaves y no abrasivas para garantizar que la interfaz táctil y la carcasa se mantengan en óptimas condiciones.

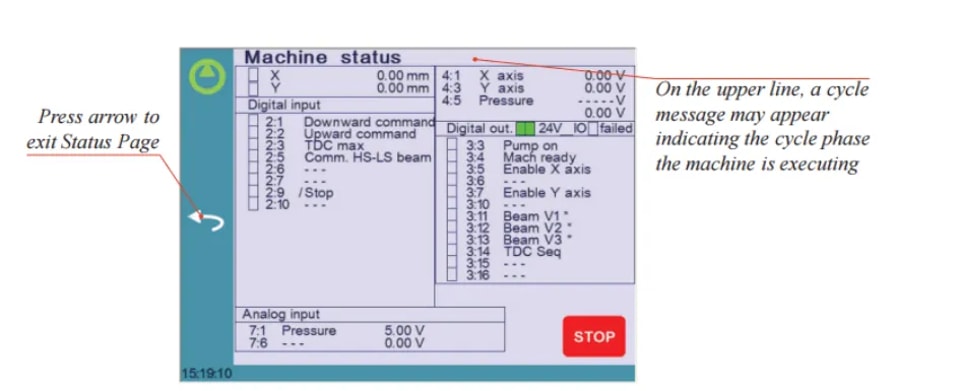

Página de estado

Para utilizar de forma eficaz el Cybelec CybTouch 6 C, es esencial comprender la funcionalidad de su Página de estado.

La Página de estado ofrece una visión completa de todas las entradas, salidas y posiciones de los ejes del NC, lo que la convierte en una herramienta crucial durante la configuración de la máquina o la solución remota de problemas. Esta función mejora la eficiencia operativa al permitir a los usuarios identificar y resolver incidencias rápidamente, incluso cuando la máquina está instalada en campo.

Acceso a la Página de estado:

l Puede acceder fácilmente a la Página de estado desde cualquier punto del sistema pulsando la Zona de páginas de estado.

Salir de la Página de estado:

l Para salir de la Página de estado, basta con pulsar la flecha situada en el lado izquierdo de la pantalla.

Al familiarizarse con estas funciones, empezar a trabajar con Cybelec CybTouch 6 C resulta más intuitivo y fluido.

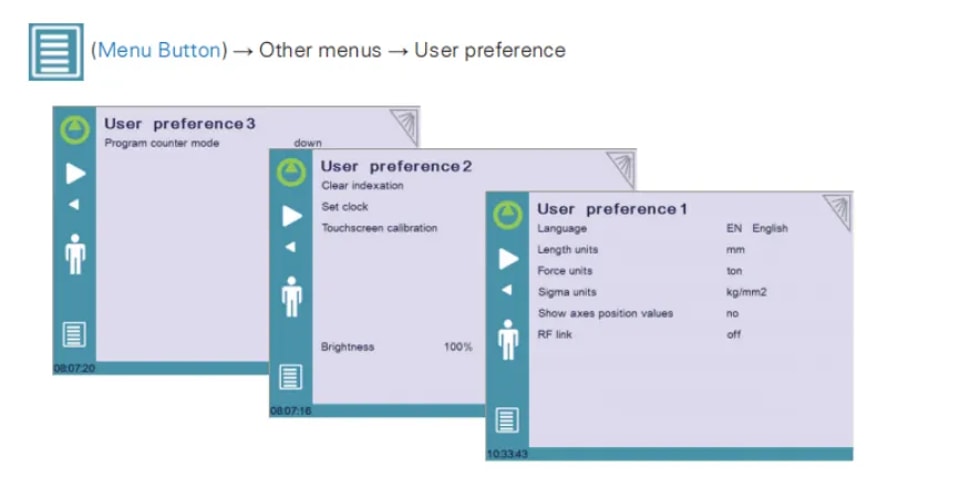

Preferencias de usuario

Para salir de la página de Preferencias de usuario, toque el botón Menú.

1. Idioma

Para empezar a usar Cybelec CybTouch 6 C, seleccionar el idioma preferido es un primer paso sencillo. Solo tiene que tocar la opción “Idioma” en la pantalla para recorrer la lista actual de idiomas disponibles.

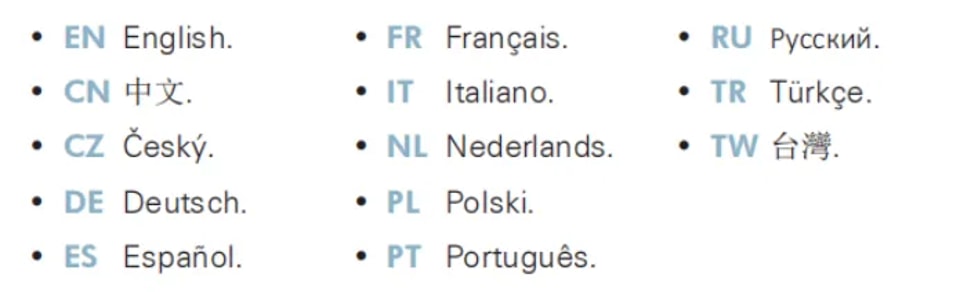

Los idiomas disponibles son:

Tenga en cuenta que esta lista puede actualizarse y ampliarse con el tiempo, ofreciendo más opciones de idioma a medida que estén disponibles.

2. Unidades de longitud

Cuando empiece a utilizar Cybelec CybTouch 6 C, deberá configurar las unidades de longitud según sus necesidades. Las opciones disponibles para las unidades de longitud son milímetros (mm), pulgadas (inch) oninguna.

De forma predeterminada, si se selecciona “ninguna”, el sistema utilizará automáticamente milímetros como unidad de medida. Esta flexibilidad garantiza que la máquina funcione de acuerdo con sus estándares métricos o imperiales preferidos, facilitándole el inicio de su trabajo con Cybelec CybTouch 6 C.

3. Unidades de fuerza

Este parámetro permite elegir entreton, kNytonspara la unidad de fuerza que se utilizará en el CybTouch.

4. Unidades Sigma

Este parámetro permite elegir entrekg/mm², N/mm²ypsi(*1000)para la unidad sigma que se utilizará en el CybTouch.

5. Mostrar ejes Valores de posición

Cuando empieza a utilizar Cybelec CybTouch 6 C, comprender cómo mostrar los valores de posición de los ejes es fundamental. Esta función le permite visualizar las posiciones de los ejes en la página Bend Numerical, ofreciendo información en tiempo real sobre sus operaciones.

l Si selecciona “no”, las posiciones de los ejes solo se mostrarán durante sus respectivos movimientos, lo que le permitirá centrarse en los cambios dinámicos.

l Si selecciona “sí”, las posiciones se muestran de forma continua debajo de sus respectivos valores de consigna, ofreciendo una visibilidad constante.

6. RFLink

Para empezar a utilizar Cybelec CybTouch 6 C y aprovechar al máximo la función RFLink, tenga en cuenta que esta función está inicialmente configurada en “off” por defecto. Es imprescindible activarla cada vez que se enciende la unidad de control numérico (NC), ya que se restablece automáticamente a la posición “off”. Al dominar este proceso, garantiza una transferencia de datos y una conectividad eficientes entre sus dispositivos.

7. Borrar indexación

Cuando se activa, esta función borra la indexación y la máquina la buscará, como hace al encenderse, lo que permite al operario reindexar su máquina sin apagarla.

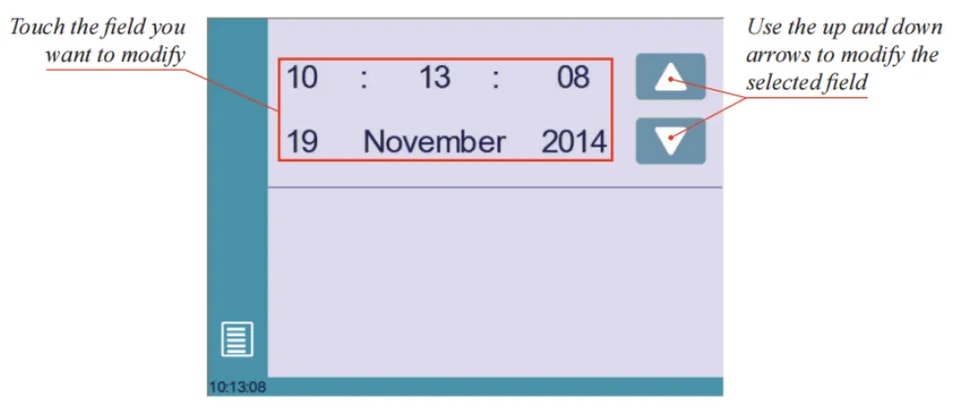

8. Ajustar reloj

Permite al usuario ajustar la hora y la fecha en el CybTouch.

9. Pantalla táctil Calibración

Como un operario alto tenderá a tocar la pantalla más arriba que uno más bajo, esta función permite calibrar la pantalla táctil y además se asegura de que funcione correctamente.

10. Brillo xx% Eco xx%

Aquí se puede definir el brillo de la pantalla para el modo normal y el modo Eco:

l Toque el modo para el que desea modificar el brillo.

l Utilice losbotones para ajustar el brillo.

11. Contador de programas modo

Cuando esté listo paraempezar a usar Cybelec CybTouch 6 C, una función esencial que conviene explorar es el modo de contador de programas. Este parámetro es fundamental para definir cómo funciona el contador de piezas durante los procesos de mecanizado.

En el controlador CybTouch 6 C, el modo de contador de programas se puede configurar en dos modos distintos:SubiroBajar.

l Modo ascendente:El contador comienza en cero y aumenta hasta alcanzar el valor deseado. Esta configuración es ideal cuando necesita seguir el progreso a medida que se producen las piezas.

l Modo descendente:El contador comienza en un número determinado y disminuye con cada pieza completada hasta llegar a cero. Este modo es útil para contar hacia atrás desde el total de un lote, asegurando que se cumplan los objetivos de producción.

Movimiento manual de ejes

Al configurar una máquina con Cybelec CybTouch 6 C, a menudo es esencial poder mover los ejes manualmente. Con el CybTouch 6 C, el ajuste manual se puede realizar fácilmente desde las siguientes ubicaciones:

l Página de programa o EasyBend: Acceda a esta página para controlar y ajustar manualmente los ejes según sea necesario para sus tareas específicas.

l Página de movimiento manual: Esta página específica permite manipular con precisión los ejes de la máquina de forma manual, garantizando una configuración óptima durante la fase de instalación o mantenimiento.

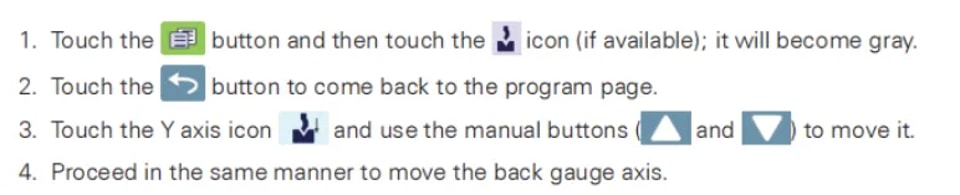

1. En la página de programa o página EasyBend

En la página de programa o EasyBend, los ejes solo se pueden mover manualmente cuando la gestión de herramientas está desactivada.

Instrucción de configuración:

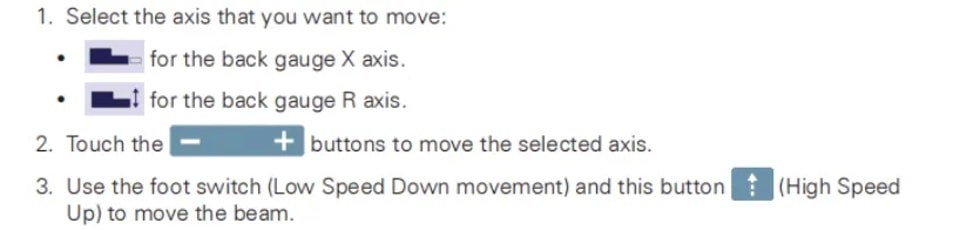

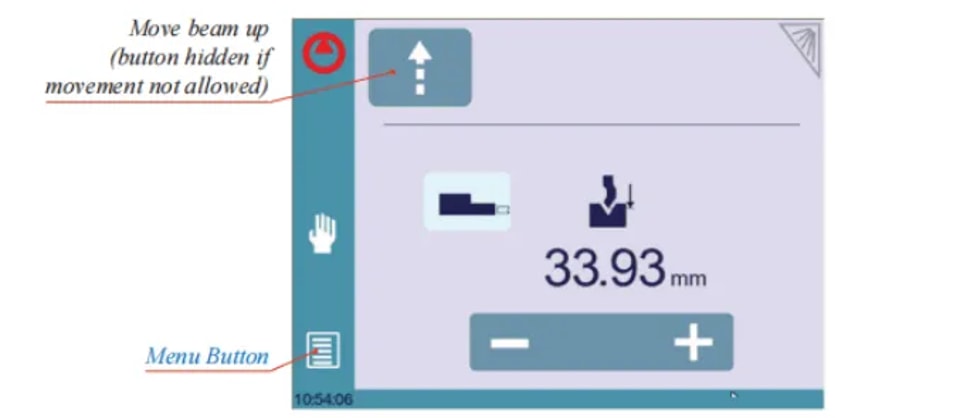

2. En la página de movimiento manual

Instrucción de configuración:

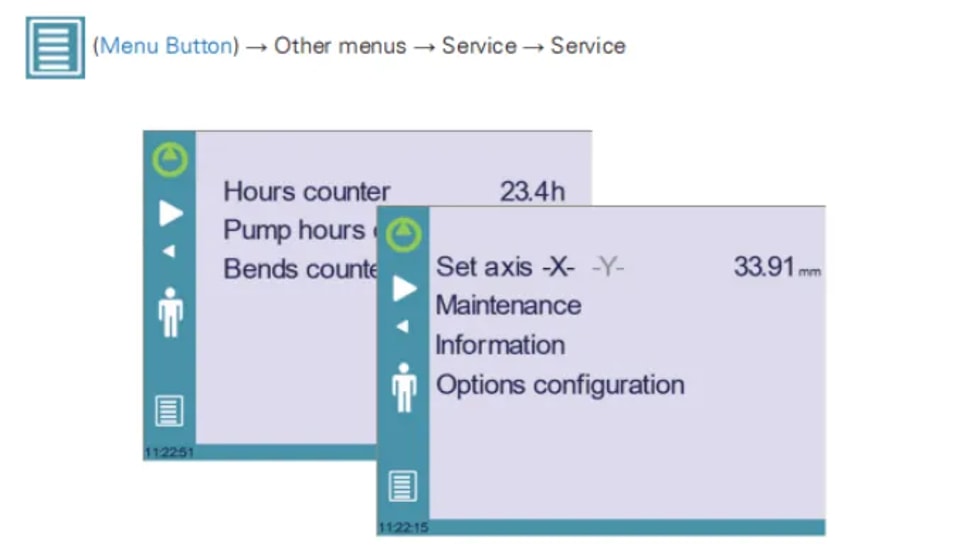

Página de servicio

1. Ajuste de ejes

Para comenzar con Cybelec CybTouch 6 C, es importante comprender las capacidades de ajuste manual para lograr un funcionamiento óptimo de la máquina. Este sistema permite al operario ajustar manualmente la posición tanto del tope trasero (eje X) como de la viga (eje Y, si corresponde).

Consideraciones clave:

l Solo personal con experiencia debe utilizar esta función para evitar posibles daños mecánicos en la máquina.

l Recuerde que cualquier ajuste que realice se perderá una vez que la máquina se inicialice, por lo que es fundamental manipularla con cuidado.

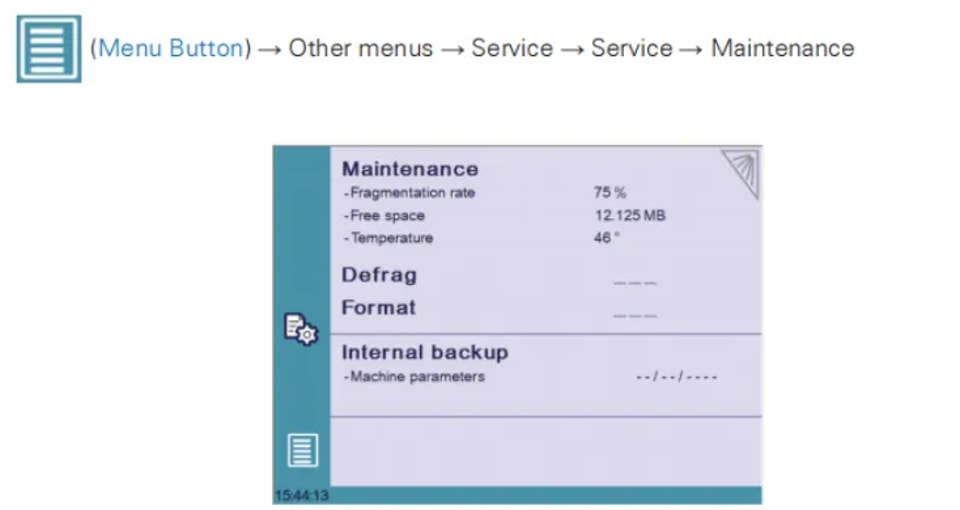

2. Mantenimiento

La página de Mantenimiento muestra el estado del hardware del CybTouch y permite al operario realizar distintas acciones de mantenimiento.

Cuando comience a trabajar con Cybelec CybTouch 6 C, es fundamental comprender que determinadas acciones requieren códigos específicos y deben ser realizadas por técnicos o a petición de estos. A continuación, se resumen estas funciones esenciales:

l Desfragmentar: Esta función ayuda a reorganizar el espacio de memoria del CybTouch 6 C. Para utilizarla, basta con tocar la función y seguir las instrucciones que aparecen en la ventana emergente amarilla.

l Formatear: El uso de la función de formato borrará todos los datos del CybTouch 6 C. Es imprescindible realizar esta acción únicamente con la asistencia de un técnico cualificado.

l Copia de seguridad interna: Diseñada específicamente para OEM y soporte. Por lo general, la copia de seguridad de los parámetros de la máquina la realiza el fabricante de la máquina o la empresa de servicio. Esta copia de seguridad permite a un técnico de mantenimiento restaurar los parámetros originales de funcionamiento si es necesario. Si necesita restaurar parámetros, consulte con un técnico de mantenimiento y siga sus indicaciones. Utilice esta función solo en situaciones críticas.

Antes de utilizar esta función, asegúrese de haber transferido todos sus archivos fuera del CybTouch 6 C mediante CybTouchTools. Consulte el manual de instrucciones correspondiente para obtener directrices detalladas.

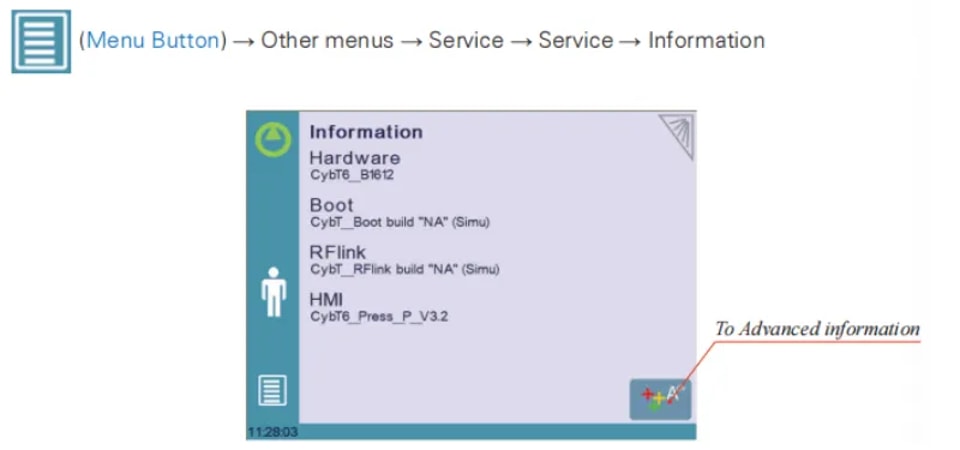

3. Información

La página de Información de la interfaz CybTouch ofrece una visión general completa de los nombres y las versiones del software instalado en el dispositivo. Para los usuarios que deseen profundizar y comenzar con Cybelec CybTouch 6 C, al pulsar el botón Avanzado se muestra información más detallada, garantizando que disponga de todos los datos necesarios para comprender y utilizar plenamente su sistema CybTouch.

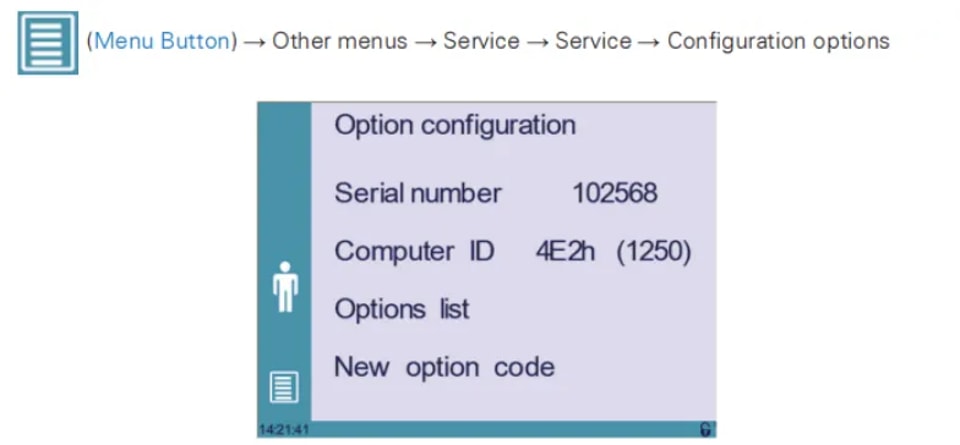

4. Configuración Opciones

Cuando empiece a trabajar con Cybelec CybTouch 6 C, podrá explorar sus versátiles opciones de configuración. Al acceder a este menú se abre una página dedicada a la identificación del ordenador y a la gestión de las opciones de la máquina.

l Número de serieEl número de serie del CybTouch es fundamental y se introduce en fábrica durante la configuración inicial de la máquina. Este número está intrínsecamente vinculado a la lista de opciones de la máquina, y modificarlo puede provocar la pérdida de todas las opciones instaladas.

l ID del ordenadorEl ID del ordenador, visible en esta línea, es un código de identificación único asignado a cada CybTouch. Este código, junto con el número de serie, garantiza una identificación precisa de la máquina.

l Lista de opcionesA través de la función de lista de opciones, una ventana emergente amarilla muestra en detalle todas las opciones instaladas actualmente en el CybTouch.

l Nuevo código de opciónPara ampliar las capacidades del CybTouch, puede utilizarse la función de nuevo código de opción. Abre un teclado alfanumérico para introducir un nuevo código de opción, necesario para instalar funciones adicionales. El formato de un código de opción es: ABC-DEF-GHI-JKLM.

Conclusión

En conclusión, comenzar a trabajar con el Cybelec CybTouch 6 C implica comprender y configurar elementos clave como el número de serie, el ID del ordenador y la lista de opciones. Configurar con precisión estos componentes garantiza un funcionamiento fluido y una personalización eficaz de su maquinaria, mejorando en última instancia el rendimiento.

La correcta configuración y gestión de su CybTouch 6 C son esenciales para lograr el máximo rendimiento de la prensa plegadora. Si tiene alguna pregunta o necesita más ayuda, no dude en ponerse en contacto con nuestro equipo. Nuestros expertos están preparados para ofrecerle asistencia detallada adaptada a sus necesidades específicas. Además, explore nuestras páginas de documentación para obtener información y recursos más completos.
