Depuración de la máquina plegadora

1. Ajuste de la holgura de plegado

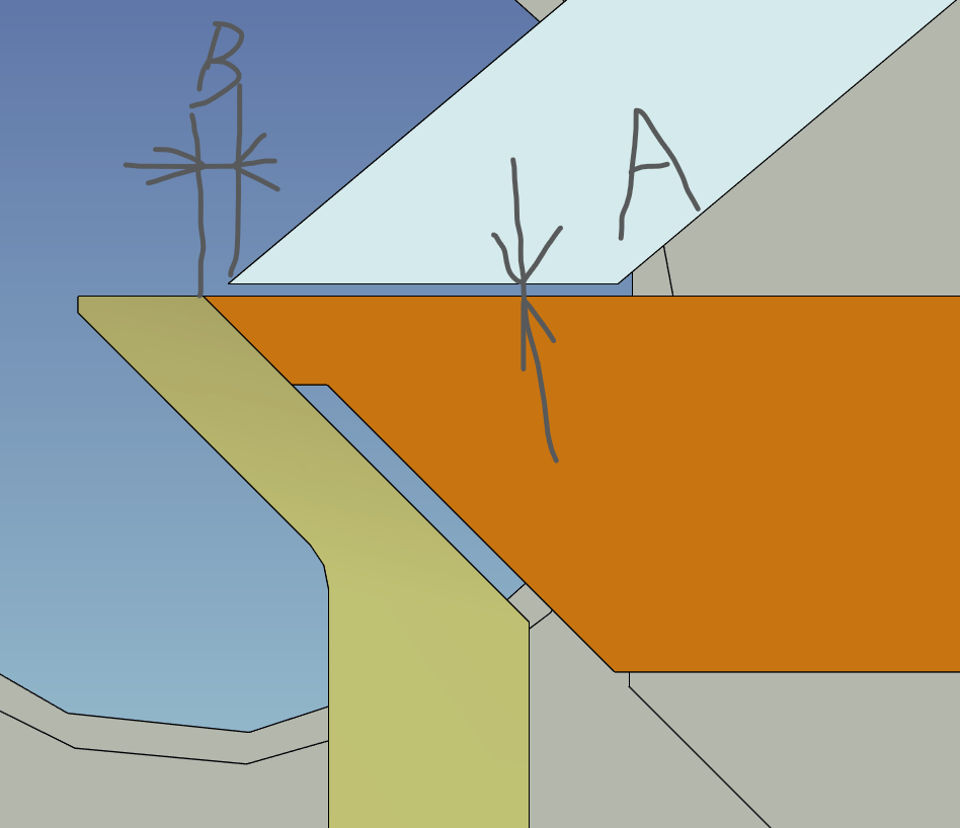

Como se muestra en la imagen, B es la holgura de plegado. Por lo general, se elige B = 2*t (espesor de la chapa). Ajustando el eje excéntrico en la imagen inferior, la viga de presión debe estar aflojada y el ajuste debe realizarse cuando la presión esté aflojada; ambos extremos deben ajustarse.

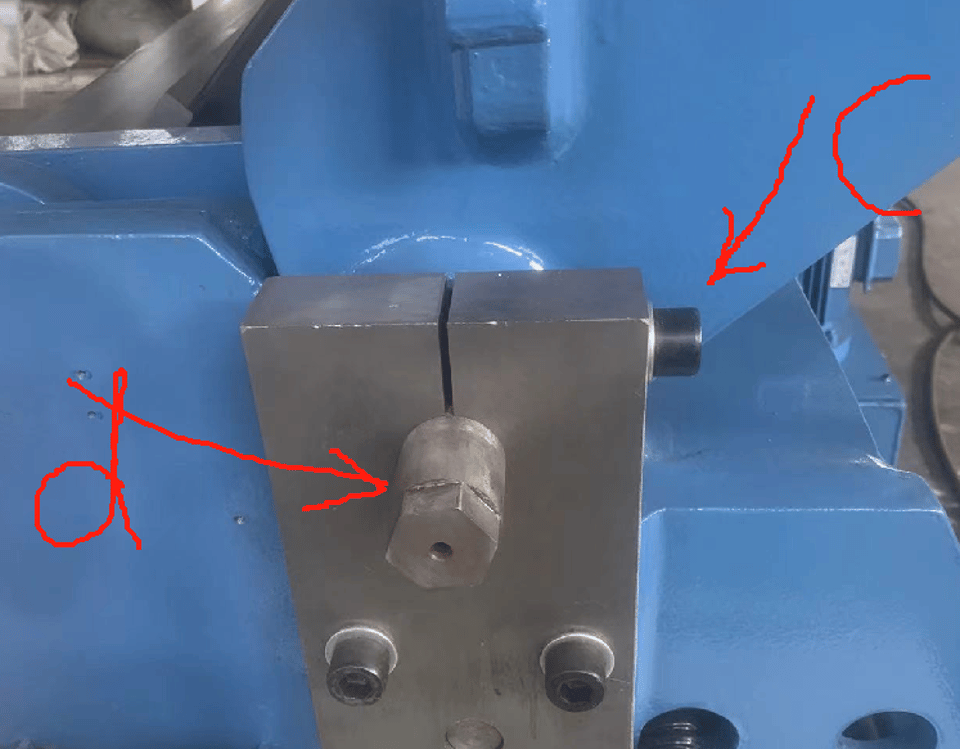

a) Afloje el tornillo C，
b) Ajuste el eje excéntrico d
c) Mida la dimensión de B
d) Bloquee el tornillo C

2. Ajuste de la distancia de prensado

A en la imagen superior es la distancia de prensado; la elección de A debe ser 0,1-0,2 mm menor que el espesor de la chapa. Cuando A es mayor que el espesor de la chapa, esta no puede ser prensada. Cuando A es mucho menor que el espesor de la chapa, la chapa se comprimirá debido a la tensión en ambos extremos. La fuerza hace que la mesa de trabajo y la placa de compresión se desvíen, provocando que los dos extremos de la chapa se compriman y el centro no pueda comprimirse. Ajuste el tamaño de A ajustando la varilla del pistón del cilindro de aceite, y ambos extremos deben ajustarse.
No coloque nada sobre la mesa de trabajo ni sobre la viga de presión.

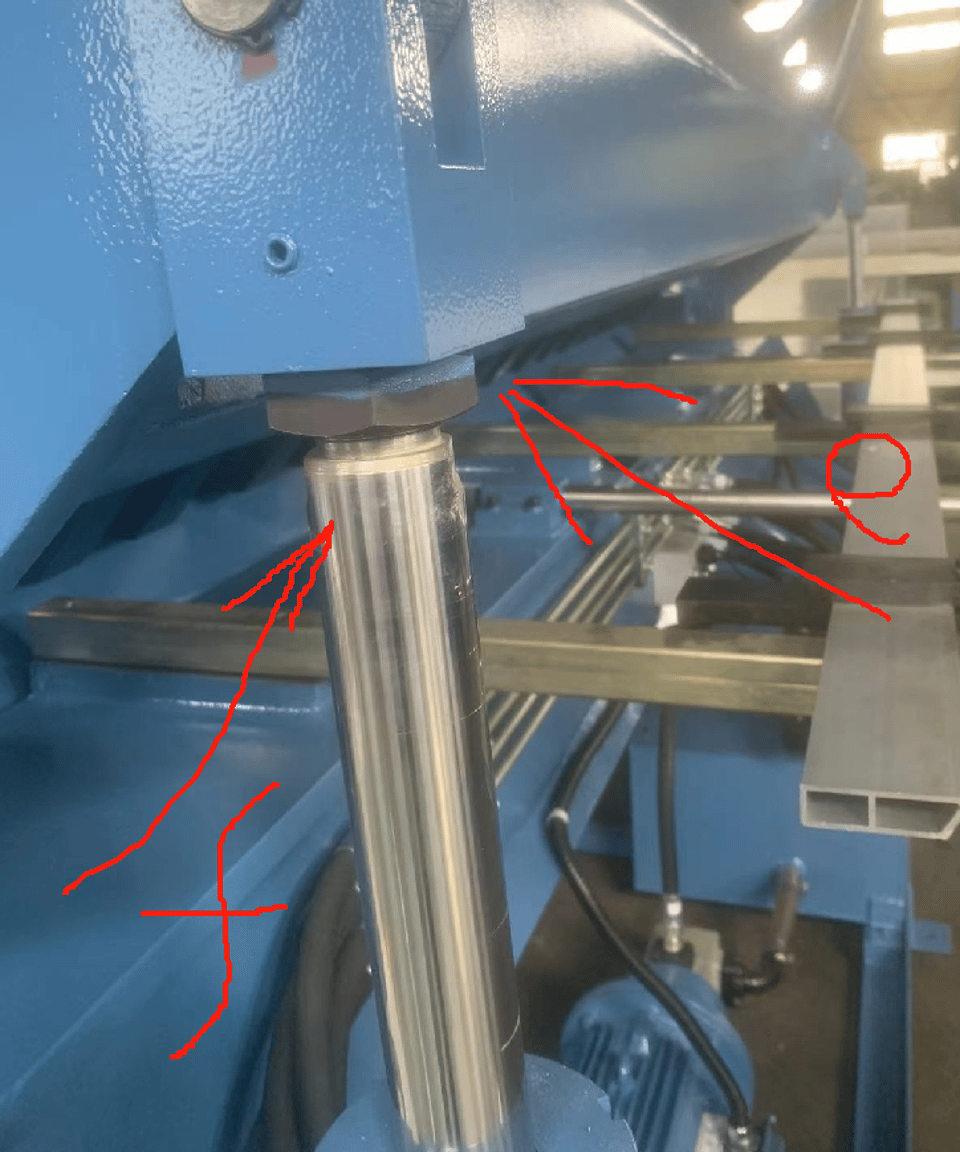

a) Afloje la tuerca que sujeta el cilindro de aceite e
b) Seleccione la varilla del pistón f
c) Mida la dimensión de A
d) Bloquee la tuerca e

3. El ajuste de la presión central no es lo suficientemente firme

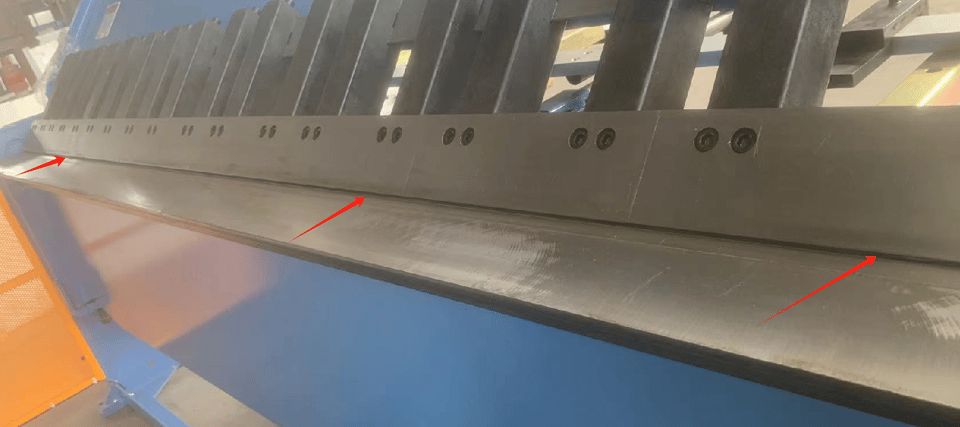

Si la viga de prensado se comprime sin colocar la placa, la distancia entre el molde superior y la mesa de trabajo será significativamente diferente entre el centro y ambos extremos.

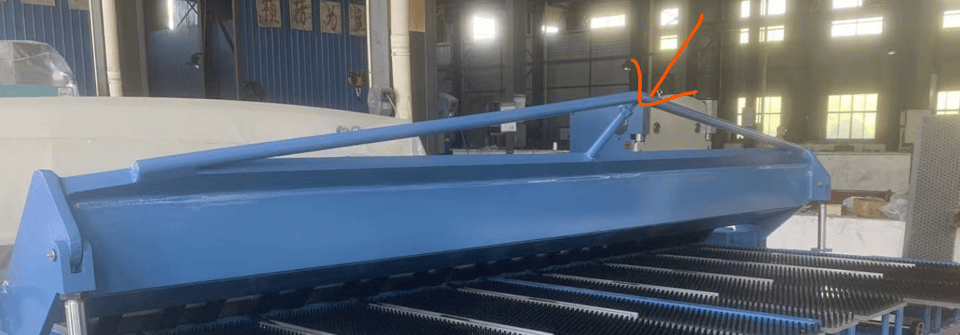

Es necesario ajustar el tornillo de la viga de compresión como se muestra a continuación.
