1. Introducción

Al operar prensas plegadoras CNC, comprender el sistema de control es fundamental para mejorar la eficiencia y la precisión. Como núcleo de las prensas plegadoras CNC, el sistema de control DELEM DA-58T no solo optimiza los procesos de metalurgia, sino que también simplifica el funcionamiento de la máquina. Tanto si utiliza un sistema DELEM por primera vez como si busca optimizar aún más su flujo de trabajo, este artículo le ayudará a aprovechar al máximo el rendimiento de este sistema de control mediante un análisis claro de sus funciones.

(I) Unidad de control y elementos de control frontales

La unidad de control DELEM DA-58T actúa como el «corazón» de toda la máquina, proporcionando una interfaz estable para todas las operaciones (la configuración específica de la unidad de control puede variar ligeramente según el modelo del equipo). Sus elementos de control frontales están diseñados de forma intuitiva, lo que permite a los usuarios interactuar fácilmente con el sistema y garantizar una navegación fluida y la ejecución de comandos.

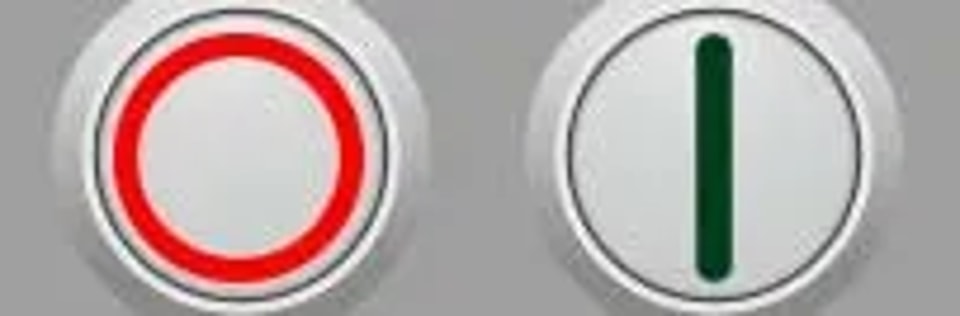

En particular, los botones «Start» y «Stop» están integrados en la interfaz de usuario de la pantalla táctil. La lógica general de control se adapta a los hábitos del usuario, reduciendo eficazmente el tiempo de operación y mejorando la eficiencia.

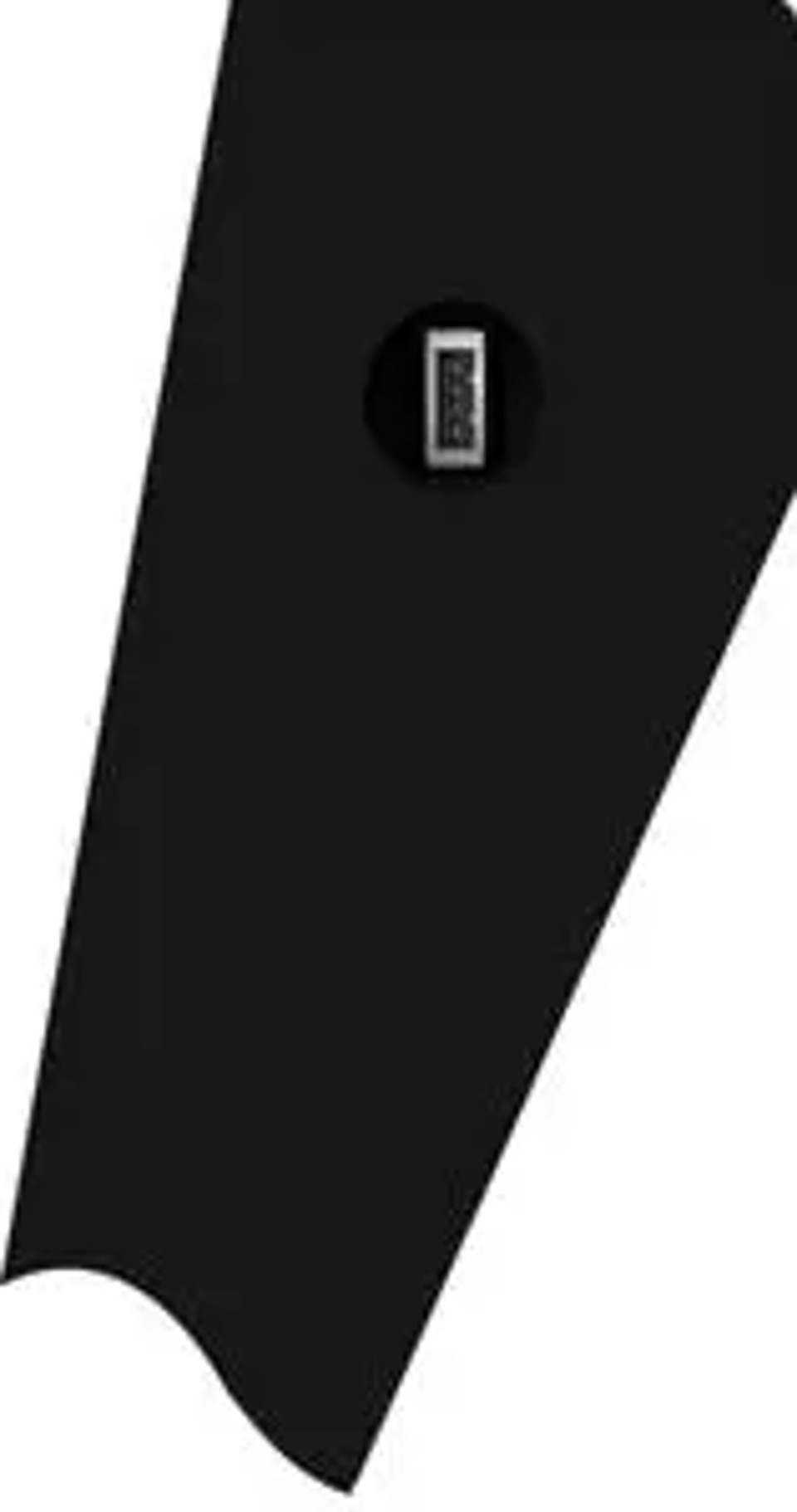

(II) Conectores USB y conectividad

Hay un puerto USB en el lado derecho de la unidad de control, compatible con la conexión de dispositivos externos como memorias USB, teclados o ratones externos. A través de este puerto, los usuarios pueden transferir datos cómodamente (por ejemplo, importación y exportación de programas) y actualizar el software, ampliando aún más la utilidad práctica del sistema.

2. Modos de operación y programación

Una de las ventajas clave del DELEM DA-58T es su flexibilidad de operación y sus modos de programación, que se adaptan a diversas necesidades de producción. Tanto en modo manual como automático, los usuarios pueden personalizar el proceso de operación según los requisitos específicos de cada proyecto, lo que permite un manejo preciso de diversas tareas de trabajo del metal.

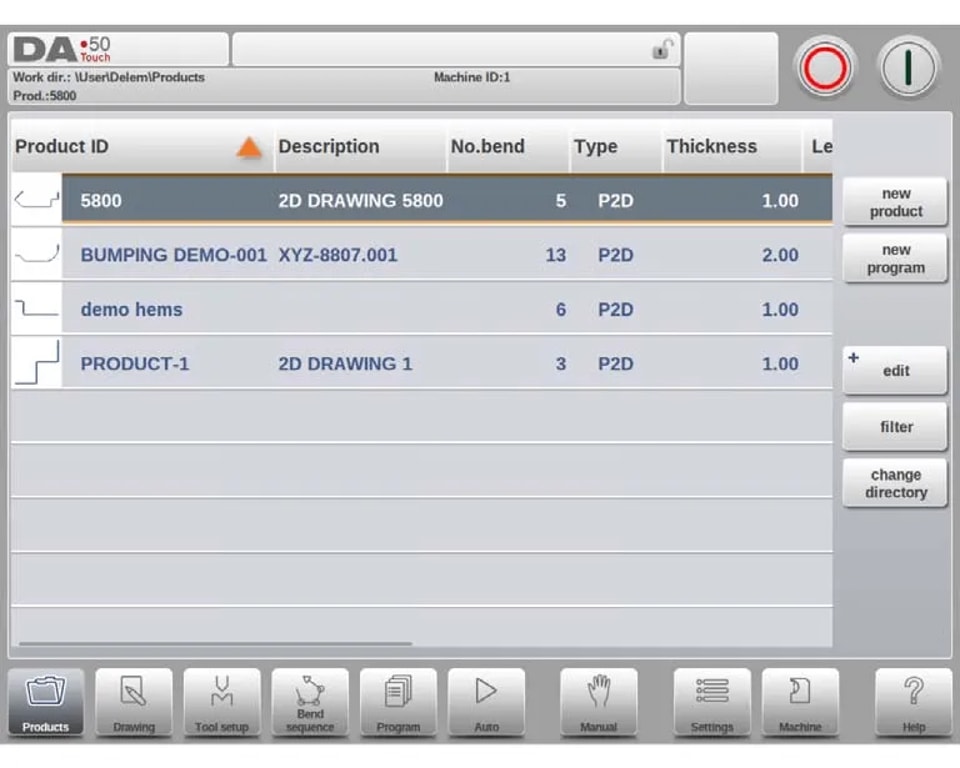

(I) Estructura de la pantalla principal

La interfaz de operación del DELEM DA-58T está diseñada en torno a la “intuición y la eficiencia”, y la pantalla principal se divide en cuatro áreas funcionales, cada una con una finalidad clara:

1. Panel de título: Muestra de forma continua la información principal, incluido el logotipo de la marca, el producto cargado, la operación de plegado actual, el subdirectorio seleccionado y los indicadores de estado de la máquina, lo que permite a los usuarios conocer la dinámica del equipo en tiempo real.

2. Panel de información: Muestra las funciones exclusivas y los parámetros detallados del modo actual, garantizando un acceso sencillo a los datos clave.

3. Panel de comandos: Integrado en el Panel de información, centraliza los botones de control relacionados con la tarea actual, reduciendo los pasos de operación.

4. Panel de navegación: Siempre visible, utiliza botones grandes basados en iconos para admitir el cambio con un solo clic entre los principales modos básicos, entre ellos:

◦ 【Productos】: Cree un nuevo programa o seleccione uno de la biblioteca de programas existente;

◦ 【Dibujo】: Diseñe o modifique productos mediante una interfaz gráfica para satisfacer los requisitos del proyecto;

◦ 【Configuración de herramienta】: Configure rápidamente los parámetros de la máquina y ajuste la instalación de las herramientas;

◦ 【Secuencia de plegado】: Calcule y ajuste finamente la secuencia de plegado para optimizar la eficiencia del procesamiento;

◦ 【Programa】: Cree o edite programas CNC de forma numérica para un control preciso;

◦ 【Auto】: Inicie la producción por lotes del producto/programa seleccionado;

◦ 【Manual】: Defina de forma independiente los parámetros para operaciones de plegado individuales (sin depender de un programa completo);

◦ 【Ajustes】: Personalice los parámetros de programación del producto o configure las propiedades del material en la “Biblioteca de materiales”;

◦ 【Máquina】: Ajuste la configuración de la máquina, acceda a la biblioteca de herramientas o gestione la copia de seguridad y la restauración de datos;

◦ 【Ayuda】: Independientemente de la interfaz de control en la que se encuentre, al hacer clic en este botón se abre el “sistema de ayuda contextual” para obtener orientación exclusiva sobre la operación actual.

3. Primeros pasos

El DELEM DA-58T permite crear programas de producto mediante un flujo de trabajo de “diseño del dibujo → determinación de la secuencia → generación del programa”. Los pasos específicos son los siguientes:

1. Entre en el 【Productos】 modo en el panel de navegación y haga clic en “Nuevo producto” para crear un nuevo proyecto;

2. Introduzca las propiedades del producto y, a continuación, cambie al 【Dibujo】 modo para dibujar un contorno de producto en 2D;

3. Entre en el 【Configuración de herramienta】 modo para comprobar la configuración existente de herramientas; modifíquela o cree una nueva configuración si se requieren ajustes;

4. En el 【Secuencia de plegado】 modo, determine la secuencia final de plegado mediante el cálculo automático del sistema o el ajuste manual;

5. Si es necesario optimizar los parámetros, entre en el 【Programa】 modo para modificar el programa CNC numérico;

6. Haga clic en el 【Auto】 modo y pulse el botón “Iniciar” para comenzar la producción del producto programado.

(I) Preparativos para la programación

Antes de iniciar la programación del producto, deben completarse dos tareas clave de preparación para garantizar que no haya errores en las operaciones posteriores:

1. Configuración de la biblioteca de materiales: Entre en la “Página de materiales” en el 【Ajustes】 modo e introduzca correctamente las propiedades del material (por ejemplo, tipo de material, espesor, resistencia a la tracción);

2. Configuración de la biblioteca de herramientas: Entre en el 【Máquina】 modo y confirme que los parámetros de la herramienta se han introducido con precisión: esta es la base para generar programas CNC válidos.

(II) Creación de un dibujo

El DELEM DA-58T ofrece una potente funcionalidad de dibujo 2D para apoyar el diseño visual del producto, con la siguiente lógica de funcionamiento específica:

• Dibujo a mano alzada: Utilice la operación de «arrastrar» en la pantalla táctil para ajustar en tiempo real las longitudes y los ángulos de las líneas, delineando rápidamente la forma del producto o de la herramienta;

• Ajuste fino de parámetros: Después de esbozar, introduzca valores precisos de las longitudes y los ángulos de las líneas mediante el teclado emergente; utilice la función «Enter» o «Enter-Next» para la introducción continua;

• Corrección de errores: Haga clic en el botón «Deshacer» para revertir la operación anterior, o utilice la tecla «Retroceso» para eliminar el último carácter introducido y realizar ajustes flexibles.

Además, el sistema ofrece tres tipos de herramientas de navegación para mejorar la eficiencia del dibujo:

1. Función de zoom: Pellizque con dos dedos para acercar o alejar la pantalla, facilitando los ajustes de detalle;

2. Ajustar a pantalla: Haga clic en el icono «Ajustar a pantalla» para adaptar automáticamente el tamaño del dibujo a pantalla completa y lograr una mejor claridad;

3. Desplazamiento: Deslice con un dedo para arrastrar el dibujo, facilitando la visualización de distintas áreas.

Las principales características de la herramienta de dibujo incluyen:

• Admite la visualización proporcional del espesor de la chapa e incluye escalado automático;

• Permite introducir dimensiones horizontales/verticales para diseñar herramientas proporcionales;

• Permite modificar con flexibilidad las longitudes y los ángulos, y admite la adición de funciones especiales de plegado como dobladillo y abombado;

• Permite copiar productos existentes y modificarlos para crear rápidamente nuevos proyectos;

• Admite la producción en 3D mediante la vinculación de programas 2D.

(III) Determinación de la secuencia de plegado

El DELEM DA-58T simplifica la planificación del plegado mediante un flujo de trabajo vinculado de «Configuración de herramientas → Secuencia de plegado», con funciones principales que incluyen:

1. Admite dos métodos para generar secuencias de plegado: «cálculo automático» y «ajuste manual»;

2. Incluye «visualización de colisiones» para evitar de antemano posibles conflictos entre las herramientas y la máquina;

3. Permite una selección flexible de herramientas y admite el ajuste del tiempo de plegado y de la velocidad del tope trasero;

4. Calcula automáticamente la longitud de la chapa y estima el tiempo de producción;

5. Ofrece una función de simulación de la secuencia de plegado para la verificación visual del proceso;

6. Admite la programación de las posiciones de los dedos para adaptarse a requisitos de plegado complejos.

(IV) Programa numérico

El sistema simplifica la creación de programas CNC, y los usuarios pueden gestionar el programa numérico del producto actual a través del【Programa】 menú. Hay dos métodos específicos de creación:

1. Entrada manual: Entre en el 【Productos】 modo, seleccione «Nuevo programa» e introduzca manualmente los parámetros por parte del operador (requiere conocimientos profesionales; no dispone de función de detección de colisiones);

2. Simulación gráfica del plegado: Ingrese【Productos】 modo → «Nuevo producto» →【Dibujo】 modo, y diseñe el programa mediante una interfaz visual con modificaciones en tiempo real.

Una vez determinada y guardada la secuencia de plegado, el sistema posprocesa automáticamente los datos para generar un programa numérico. Al mismo tiempo, calcula los siguientes parámetros clave (los parámetros se ajustan automáticamente según la configuración de la máquina para garantizar la precisión):

• Fuerza de plegado requerida;

• Posiciones de los ejes Y/X y distancias de retracción;

• Parámetros de descompresión;

• Tamaño de apertura del eje Y;

• Posiciones de los ejes R/Z.

(V) Menús automáticos/manuales y modos de producción

Los dos modos de producción se adaptan a distintos requisitos de escenario y son funciones esenciales para mejorar la flexibilidad de procesamiento:

• Modo automático: Admite la ejecución continua de programas completos; para un control preciso, puede cambiar a «Modo paso a paso» para ejecutar las operaciones una por una;

• Modo manual: Se centra en la «operación de un solo plegado» independiente, adecuada para probar el estado de funcionamiento del sistema o realizar tareas puntuales de alta precisión.

(VI) Copia de seguridad de datos y almacenamiento externo

El sistema admite el almacenamiento externo de archivos de producto y archivos de herramientas, ofreciendo una solución flexible de gestión de datos. Según la configuración del equipo, los archivos pueden almacenarse en un servidor de red o en una unidad USB para facilitar la copia de seguridad y el intercambio.

4. Ayudas de programación

Para reducir la barrera de operación y mejorar la eficiencia, el DELEM DA-58T está equipado con diversas ayudas de programación, como se detalla a continuación:

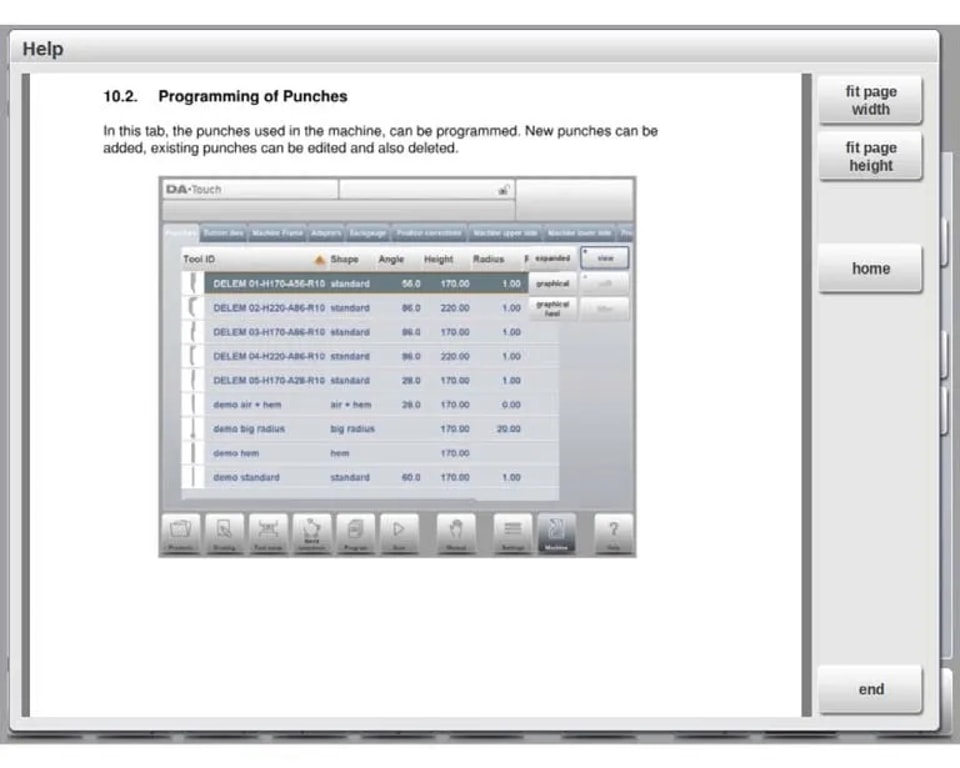

(I) Texto de ayuda

El sistema incorpora una función de «Ayuda en línea», sincronizada con el contenido del manual de operación, que ofrece asistencia contextual:

• Método de acceso: Haga clic en el 【Ayuda】 botón del panel de navegación para abrir una ventana con los detalles de la operación actual;

• Método de navegación: Deslice el dedo para desplazarse por el texto; toque los bordes superior/inferior de la pantalla para cambiar entre «Página anterior/Página siguiente»;

• Funciones rápidas: Utilice los hipervínculos de la función «Índice» para ir rápidamente al índice de contenidos; haga clic en «Salir» para cerrar la ventana de ayuda.

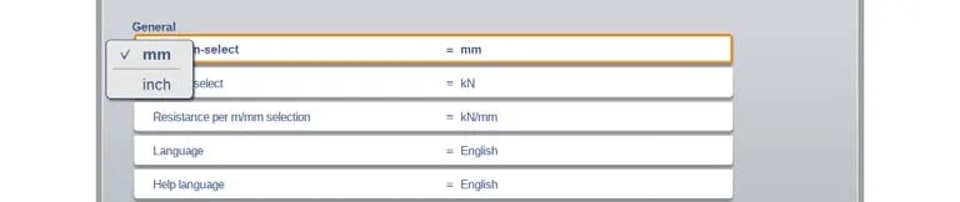

(II) Funcionalidad de la lista

Cuando necesite seleccionar un parámetro preestablecido, haga clic en la línea del parámetro para que aparezca una lista de opciones; si no es necesario realizar modificaciones, haga clic fuera de la lista para cerrarla, garantizando una operación intuitiva y eficiente

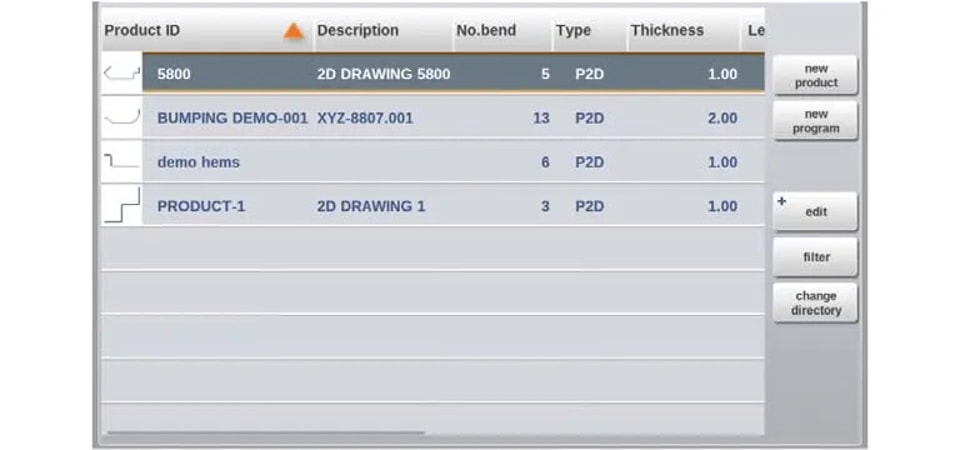

(III) Filtro y búsqueda en vivo

En modos como 【Selección de producto】, puede localizar rápidamente los elementos objetivo usando la función «Filtro»:

1. Haga clic en el botón «Filtro» e introduzca una parte del ID del producto;

2. El sistema filtrará automáticamente la lista y permite separar varios términos de búsqueda con espacios para una búsqueda precisa;

3. Haga clic en el botón «Cerrar» en el lado derecho del teclado para salir de la interfaz de filtro.

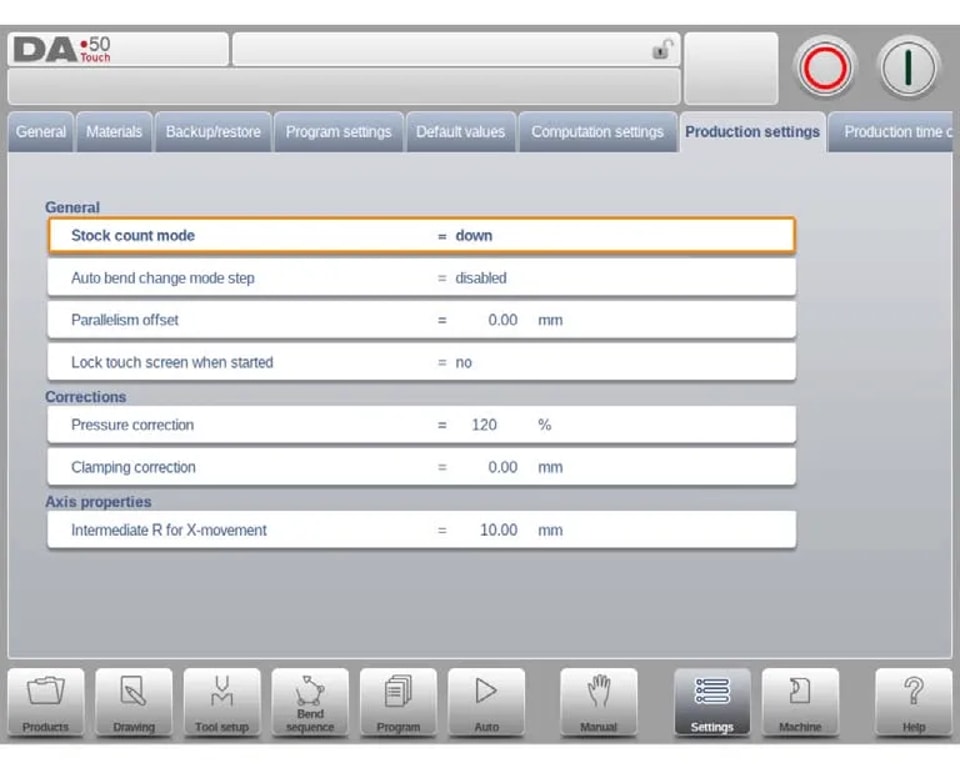

(IV) Navegación

La interfaz de programa de algunos modos se divide en varias pestañas, con la siguiente lógica de cambio:

• Haga clic directamente en la pestaña para cambiar;

• Si la pestaña no se ve por completo, arrastre horizontalmente la barra de pestañas para «llevar la pestaña objetivo al área visible» y luego haga clic para seleccionarla.

(V) Entrada y edición de texto

Se admite la introducción precisa mediante la posición del cursor: haga clic en la posición deseada dentro del cuadro de entrada y el cursor saltará automáticamente a esa zona; el contenido introducido después se insertará directamente en la posición del cursor.

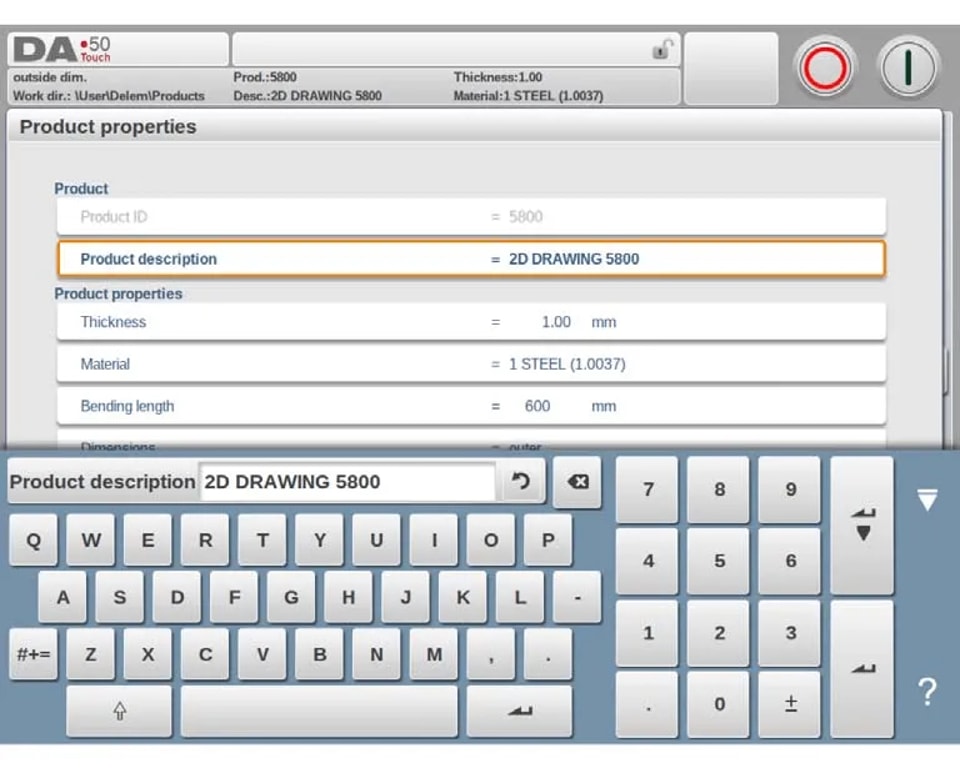

(VI) Escritura de caracteres alfanuméricos frente a caracteres especiales

El sistema utiliza un «teclado contextual» para evitar errores de entrada, con la siguiente lógica específica:

• Teclado alfanumérico: De forma predeterminada aparece un teclado alfanumérico de función completa, compatible con la introducción de letras y números;

• Campos numéricos puros: Al editar parámetros compuestos solo por números, las teclas de letras del teclado se «atenúan» automáticamente y solo se activa el teclado numérico para evitar entradas incorrectas;

• Campos alfanuméricos: Cuando se requiere una entrada mixta, se activa la función completa del teclado para permitir una entrada libre;

• Caracteres especiales: Haga clic en el botón «Caracteres especiales» en la esquina inferior izquierda del teclado para introducir símbolos como «?, %, -»;

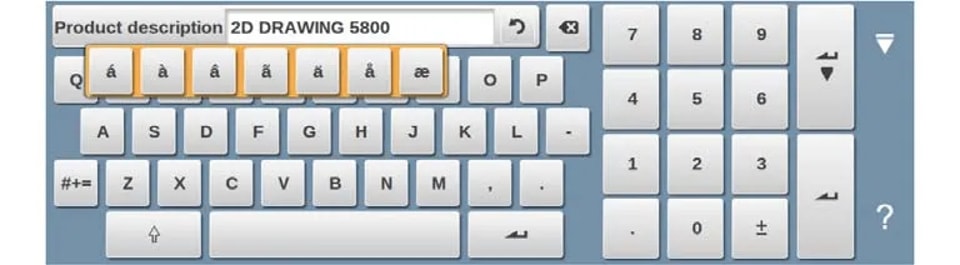

• Caracteres acentuados: Mantenga pulsado un carácter base (por ejemplo, «a») para que aparezcan caracteres acentuados internacionales como «á, à, â», adaptándose a las necesidades de entrada multilingüe.

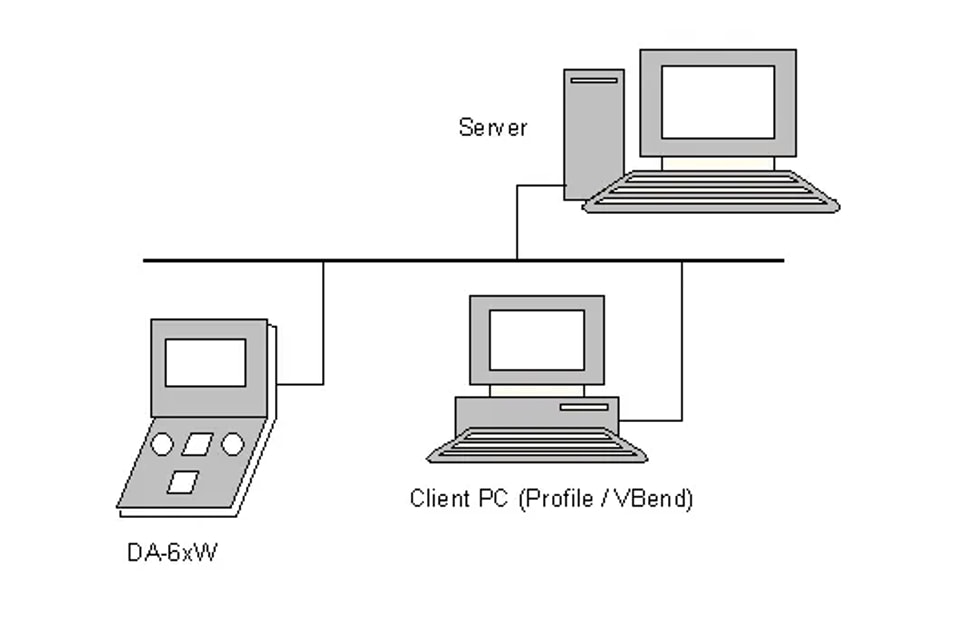

(VII) Red

El DELEM DA-58T puede equiparse opcionalmente con una interfaz de red. La conectividad de red simplifica aún más el flujo de trabajo y la gestión de datos (por ejemplo, transmisión remota de programas, gestión centralizada de equipos).

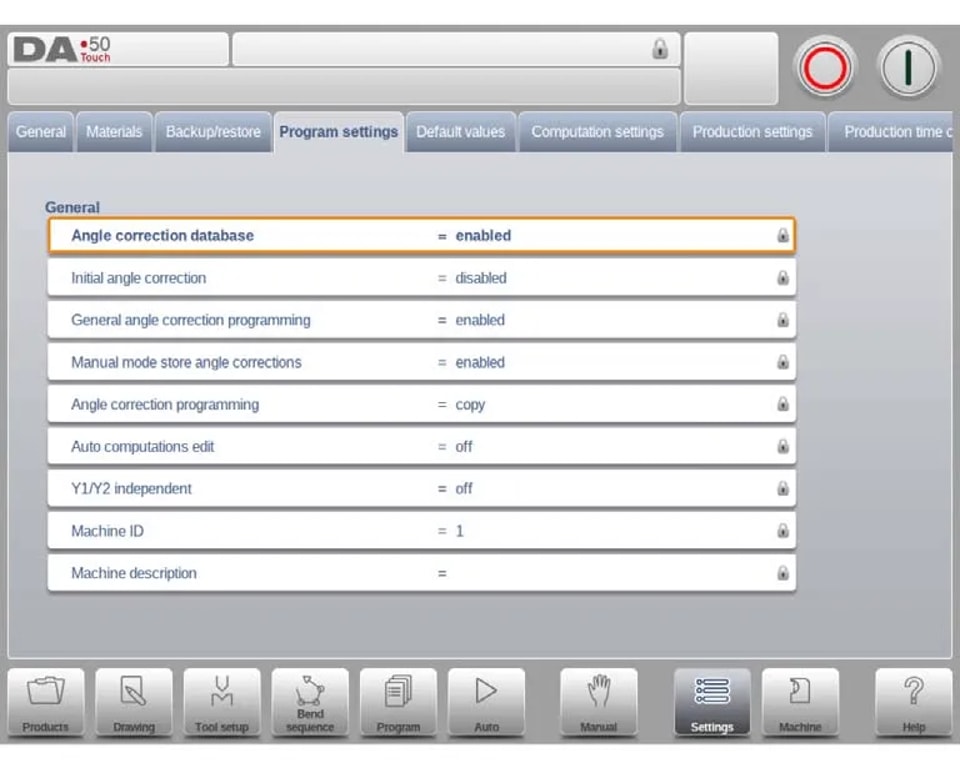

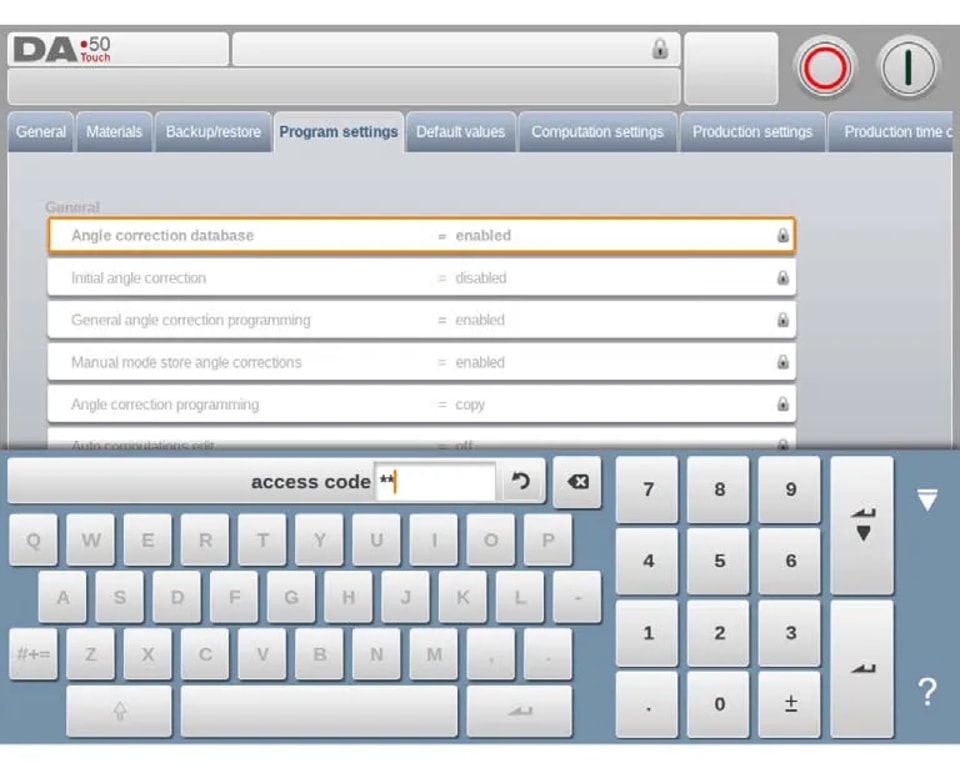

(VIII) Función de bloqueo de teclas

Esta función se utiliza para proteger la seguridad de los programas y los ajustes de la máquina, y evitar modificaciones no autorizadas, con la siguiente lógica específica:

• Finalidad principal: Bloquea el sistema de control para restringir los permisos de modificación de productos y programas;

• Dos niveles de bloqueo:

a. Bloqueo de programa: solo permite seleccionar y ejecutar productos existentes en modo Auto; se prohíbe la modificación de cualquier parámetro (el icono de bloqueo aparece en gris y en estado cerrado);

b. Bloqueo de máquina: bloquea completamente la máquina, dejando el sistema de control no disponible (el icono de bloqueo aparece en rojo y en estado cerrado);

• Método de activación: Haga clic en el icono de bloqueo en la parte superior de la pantalla e introduzca la contraseña correspondiente; el sistema entrará en el nivel de bloqueo especificado;

• Indicador de bloqueo: Cuando se activa el bloqueo del programa, aparece un icono de candado junto a los parámetros, indicando «modificación prohibida»;

• Método de desbloqueo: Haga clic en el icono de candado e introduzca la contraseña correcta; el icono cambia al «estado desbloqueado» y desaparecen los iconos de candado junto a los parámetros;

• Gestión de contraseñas: Se admiten contraseñas personalizadas; consulte elManual de instalación para conocer los métodos de configuración específicos.

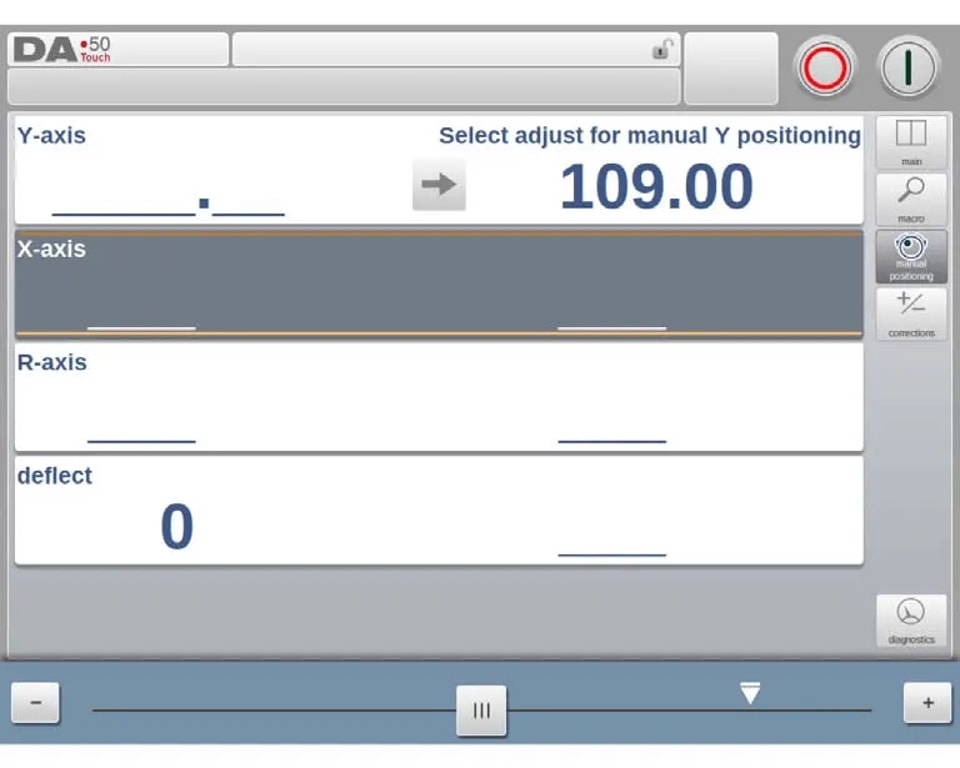

(IX) Posicionamiento manual

Tanto en modo manual como automático, el posicionamiento del eje puede lograrse mediante el «control deslizante» situado en la parte inferior de la pantalla:

• La distancia de desplazamiento del control deslizante determina la velocidad de movimiento del eje; el eje se detiene inmediatamente cuando se suelta el control deslizante;

• En ambos extremos del control deslizante se incluyen «botones de ajuste fino» para permitir una regulación precisa de la posición del eje;

• Suena un «bip» cuando el eje está en movimiento, proporcionando información de operación en tiempo real.

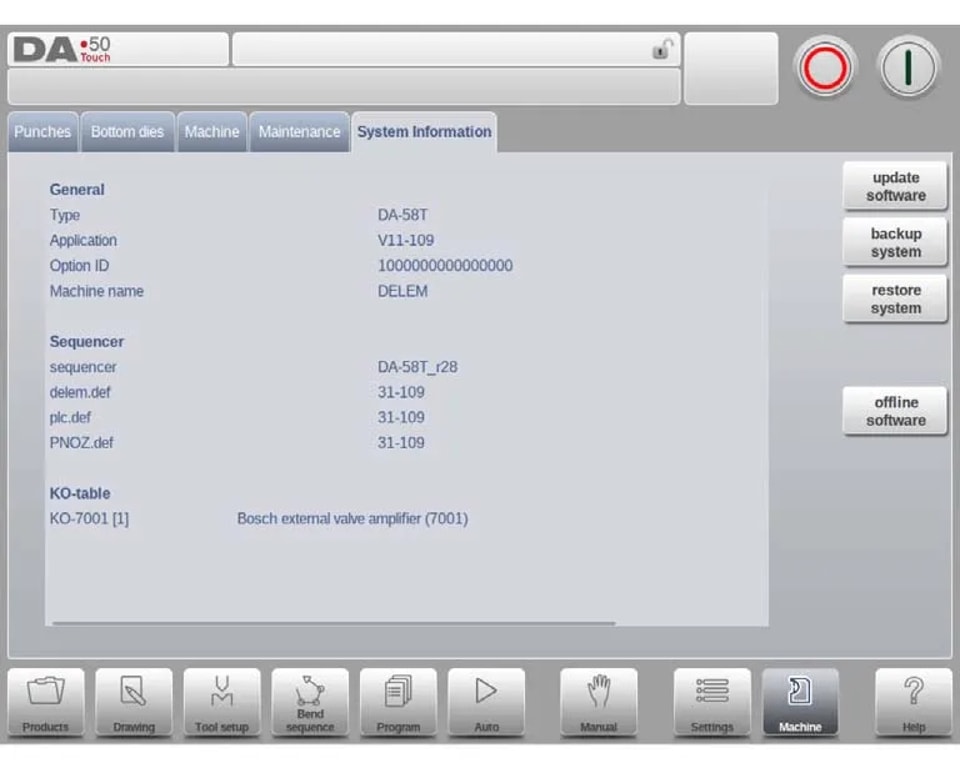

(X) Descripción de la versión del software

Las versiones del software se clasifican según la jerarquía «Versión principal - Versión secundaria - Versión de actualización», y cada nivel representa un tipo de actualización diferente:

• Versión principal (V 1.x.x): Incluye importantes actualizaciones funcionales que pueden cambiar la lógica de operación y requieren volver a aprender su uso;

• Versión secundaria (V x.2.x): Añade nuevas funciones sin cambiar el flujo de trabajo original, por lo que no requiere ajustar los hábitos de uso;

• Versión de actualización (V x.x.3): Solo corrige problemas de la versión existente, sin nuevas funciones ni ajustes de lógica.

5. Preguntas frecuentes (FAQ)

1. ¿Cómo actualizo el software de mi DELEM DA-58T?

Conecte una unidad USB que contenga el archivo de actualización del software a la unidad de control, acceda a la interfaz «Actualización de software» del sistema y siga las indicaciones para completar la actualización (consulte la guía en pantalla para conocer la ruta específica).

2. ¿Cómo puedo garantizar la precisión en las operaciones con el DELEM DA-58T?

La precisión puede garantizarse siguiendo estrictamente las «pautas de calibración» del sistema. Las medidas clave incluyen: comprobaciones periódicas del estado del equipo, ajustes de parámetros según las especificaciones y el uso de un calibre digital para mediciones precisas.

3. ¿Puedo hacer copias de seguridad de los programas y ajustes en el DELEM DA-58T?

Sí. Los programas y ajustes pueden respaldarse fácilmente a través del puerto USB de la unidad de control. Consulte la sección «Copia de seguridad de datos y almacenamiento externo» de este artículo para conocer los pasos específicos de operación.

6. Conclusión

El sistema de control DELEM DA-58T ofrece una solución eficaz para la operación y programación de prensas plegadoras CNC gracias a tres ventajas clave: una interfaz intuitiva, modos flexibles y funciones precisas. Comprender y aplicar plenamente las funciones y procesos descritos en este artículo es clave para mejorar la calidad del trabajo del metal y reducir los tiempos de inactividad del equipo.

Para garantizar el funcionamiento estable a largo plazo de su sistema CNC, se recomienda seguir estrictamente las especificaciones de operación y realizar tareas de mantenimiento periódicas. Si necesita asistencia técnica adicional o tiene consultas, no dude en ponerse en contacto con nuestro equipo. Además, le animamos a explorar más recursos oficiales para aprovechar aún más el potencial de rendimiento del DELEM DA-58T.
