DELEM DA-66S Profile-60S: guía de usos, instalación y operación

Al seleccionar sistemas de control CNC para aplicaciones de metalurgia, es fundamental comprender los usos y funciones principales del DELEM DA-66S Profile-60S. Este avanzado sistema de control actúa como un componente clave para garantizar el funcionamiento eficiente y la precisión de las plegadoras, desempeñando un papel vital en la mejora de la automatización industrial.

Si desea aprender cómo este sistema optimiza los procesos de producción y mejora el rendimiento del equipo, este artículo desglosará en detalle sus funciones, pasos de instalación y métodos de operación, ofreciendo una guía clara para sus decisiones de actualización de equipos o para su aprendizaje sobre sistemas CNC.

1. Requisitos del sistema para Profile-60S

Antes de utilizar el DELEM DA-66S Profile-60S, asegúrese de que su equipo cumpla los siguientes requisitos de hardware y software para garantizar un funcionamiento estable del sistema:

1.1 Requisitos de hardware

• Ordenador: PC compatible con IBM;

• Resolución de pantalla: Resolución mínima de pantalla de 1920×1080;

• Puertos: Al menos un puerto USB libre (para la instalación del programa y la conexión del dongle de licencia).

1.2 Requisitos de software

• Sistema operativo: Windows 10;

• Controlador gráfico: Controlador gráfico compatible con OpenGL V3.3 o superior.

2. Pasos de instalación del software DELEM DA-66S Profile-60S

El proceso de instalación del software Profile-60S es sencillo. Siga la guía paso a paso que aparece a continuación para completar la implementación:

Paso 1: Prepare el medio de instalación

Inserte la unidad USB de instalación específica de Profile-60S en un puerto USB libre del PC. El sistema mostrará automáticamente una ventana del asistente de instalación; siga las indicaciones en pantalla para descargar los archivos de instalación necesarios al equipo local. Si el asistente automático no aparece, abra manualmente el directorio de la unidad USB para localizar los archivos de instalación.

Paso 2: Inicie el programa de instalación

• Si la ventana del asistente de instalación automática aparece normalmente, haga clic en “Siguiente” para iniciar la instalación;

• Si no aparece ninguna ventana automática, busque en la unidad USB de instalación el archivo de instalación con el formato “Delem.Profile-60S.setup.Vx.y.z.exe” y haga doble clic en este archivo para iniciar manualmente el programa de instalación.

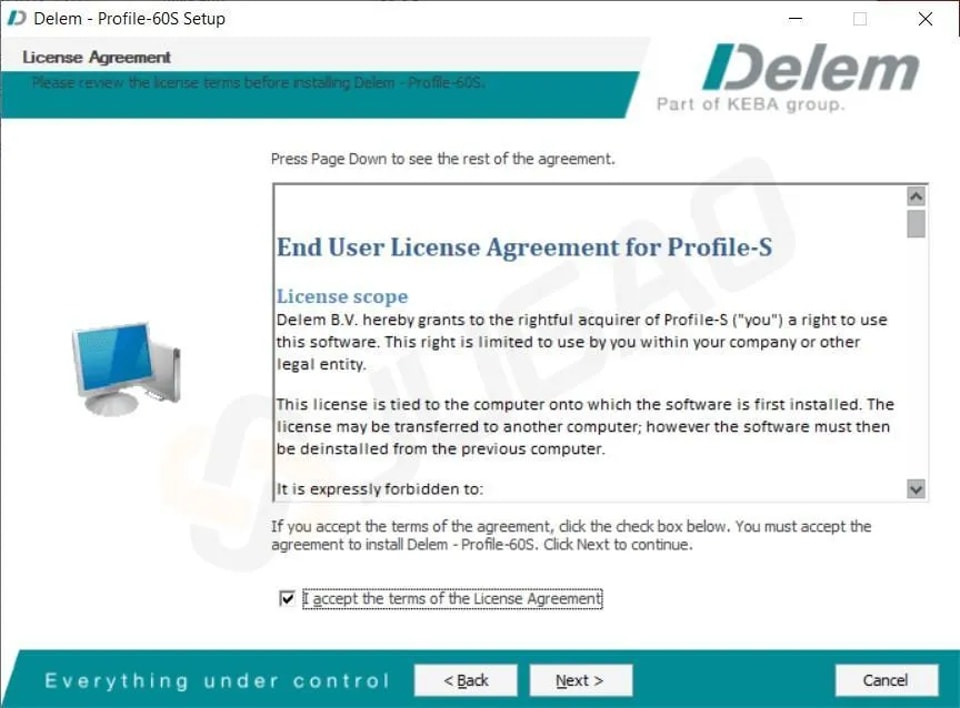

Paso 3: Acepte el acuerdo de licencia del software

El programa de instalación accederá a la página “Acuerdo de licencia del software”; lea atentamente las condiciones del acuerdo:

• Si está de acuerdo con los términos, marque la opción “Acepto…” y haga clic en “Siguiente” para continuar con la instalación;

• Si no acepta los términos, seleccione «No acepto…»; el programa de instalación se cerrará automáticamente.

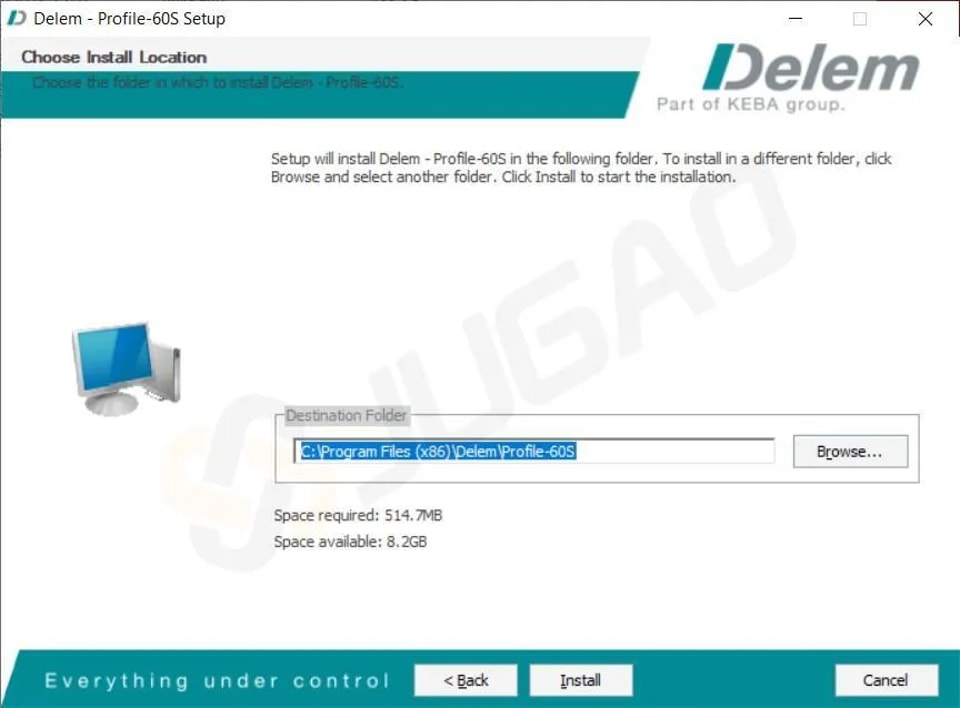

Paso 4: Configurar los ajustes de instalación

Establezca la ruta de instalación y el nombre de la carpeta para el software:

• La ruta de instalación predeterminada es "C:\Program Files (x86)\Delem\Profile-60S";

• Para modificar la ruta, haga clic en el botón "Examinar" para seleccionar la carpeta de destino. Después de confirmar la ruta, haga clic en "Instalar" para iniciar el proceso de copia de archivos e instalación.

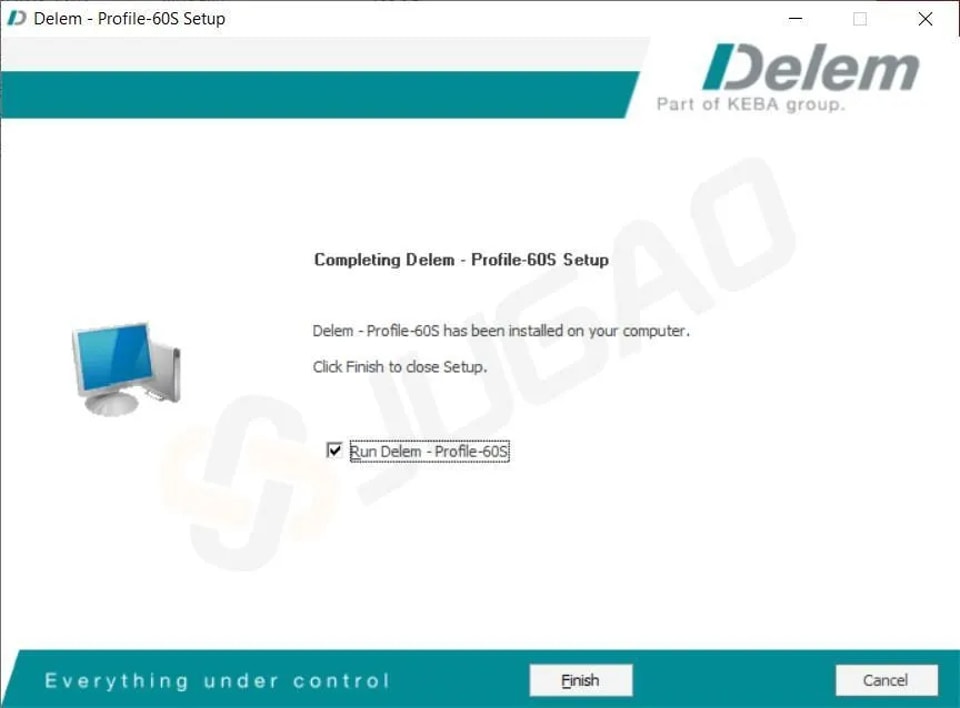

Paso 5: Completar la instalación

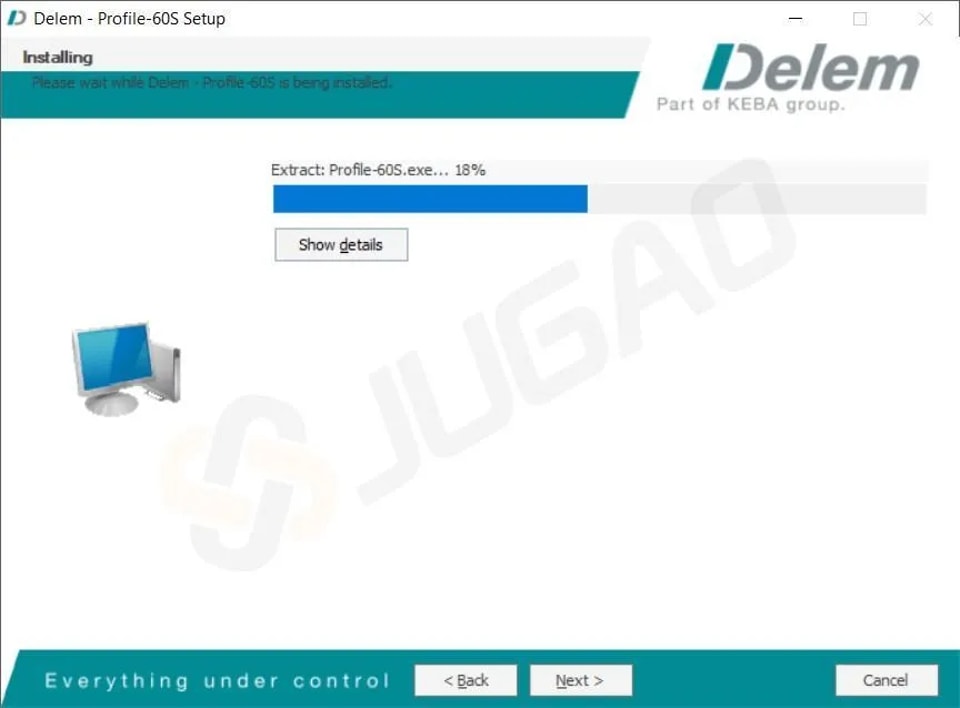

Espere a que el programa de instalación copie automáticamente los archivos al directorio del disco duro especificado (durante este proceso no se requiere ninguna operación manual). Una vez completada la barra de progreso, haga clic en "Finalizar" para terminar la instalación — no es necesario reiniciar el ordenador, y el software se podrá utilizar con normalidad.

Notas posteriores a la instalación

1. Iconos del escritorio: Tras la instalación predeterminada, se generarán en el escritorio dos iconos principales:

◦ "Software Profile-60S": acceso directo para iniciar el software;

◦ "Manuales de operación del control DA-60S": manual de operación del sistema de control DA-60S.

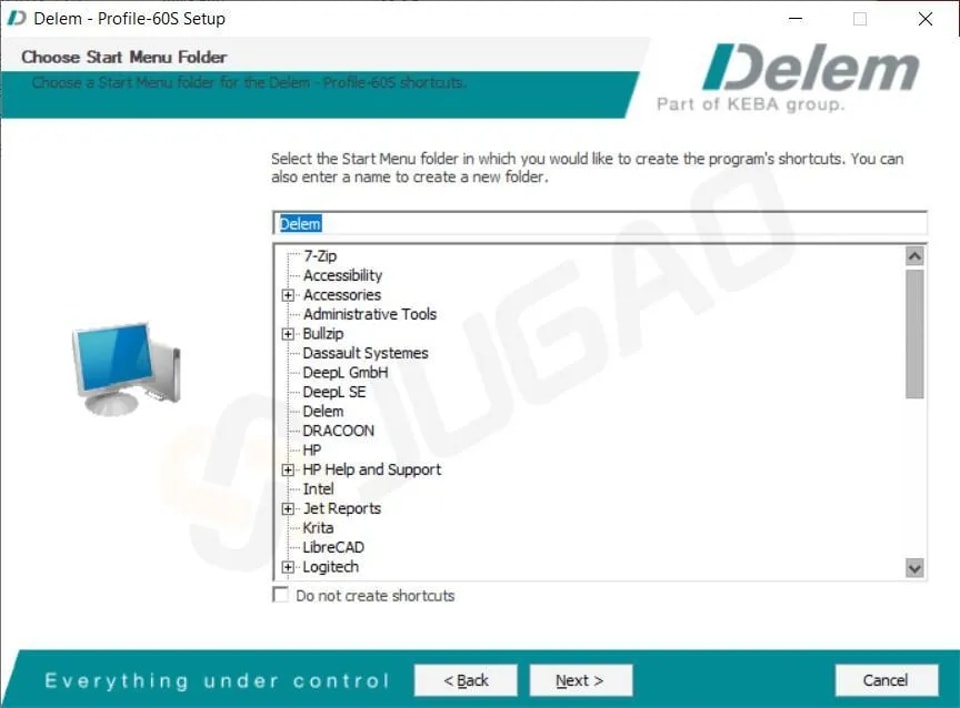

1. Entrada en el menú Inicio: Se añadirá una nueva carpeta llamada "Delem" al menú Inicio de Windows (si no se modifican los ajustes de instalación), que contendrá "Profile-60S" (elemento de inicio del software) y "Manuales de Profile-60S" (colección de manuales de operación).

2. Requisito del dongle de licencia: Antes de iniciar el software, debe conectar el dongle USB de licencia; si el dongle está conectado correctamente, Profile-60S se iniciará automáticamente; si no está conectado o presenta un fallo, el sistema mostrará un mensaje de error. Solucione el problema de conexión y reinicie el software.

3. Guía de operación de DELEM DA-66S Profile-60S

Una vez instalado el software, puede realizar la programación y el control de la plegadora mediante los siguientes módulos funcionales. Los procesos y funciones operativos principales son los siguientes:

3.1 Resumen del flujo de trabajo de Profile-60S

Profile-60S adopta un diseño de "proceso completo continuo", que cubre todo el ciclo de "llamar productos existentes → crear productos nuevos → generar programas → exportar datos", con una lógica de operación clara:

• Guía de modos: Las "teclas de selección de modo" en la parte inferior de la interfaz sirven como guía operativa principal, comenzando por defecto con el modo "Productos" a la izquierda;

• Soporte auxiliar: El software incluye funciones de ayuda en tiempo real, y el manual de operación se instala simultáneamente durante la instalación; puede consultarlo en cualquier momento para resolver dudas de programación;

• Ventajas avanzadas: En comparación con el sistema DA-60S anterior, Profile-60S añade tres funciones clave:

◦ Botón "Biblioteca de máquinas": modifica directamente los parámetros de la máquina para garantizar una alineación total con los ajustes reales de control de la plegadora;

◦ Impresión de productos: haga clic en "imprimir" en el modo "Productos" para generar los parámetros y los datos del programa del producto seleccionado;

◦ Transferencia multi-terminal: en el modo "Transferencia", los datos del producto y los datos de herramientas pueden transferirse a un disco duro, un dispositivo USB o una ubicación de almacenamiento en red.

3.2 Gestión de la biblioteca de máquinas (garantizar la compatibilidad del equipo)

La sincronización de parámetros entre Profile-60S y las plegadoras es esencial para la operación coordinada del equipo. La función "Biblioteca de máquinas" permite que "una estación de programación se adapte a múltiples dispositivos". Las operaciones específicas son las siguientes:

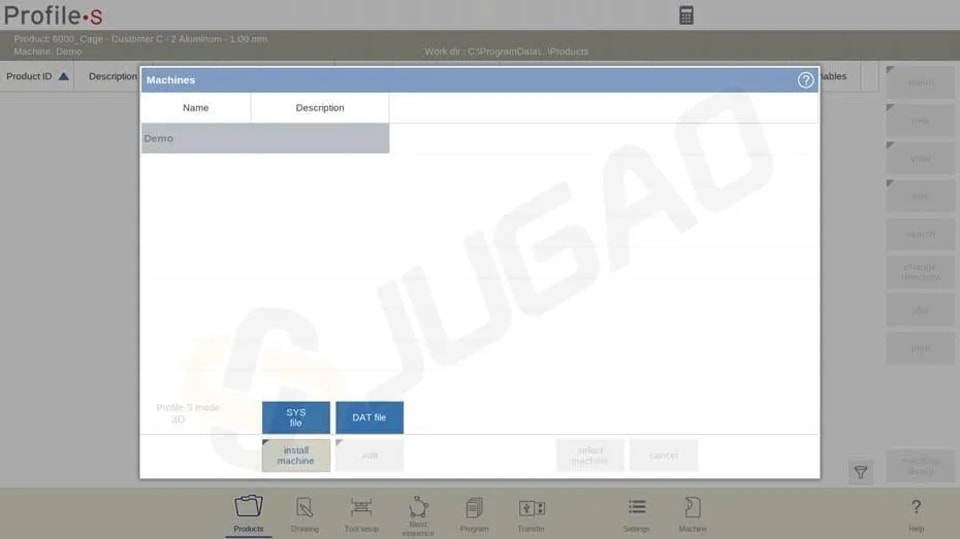

• Añadir una máquina: En el modo "Productos", haga clic en "biblioteca de máquinas" y seleccione "instalar máquina"; luego siga las indicaciones para completar la adición de un nuevo dispositivo;

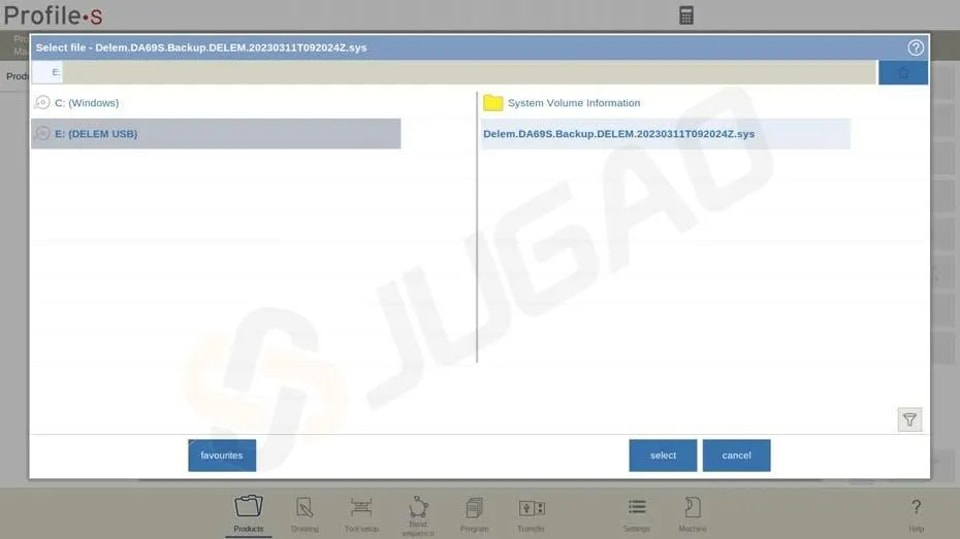

• Generar archivo de configuración del dispositivo: En el modo "Máquina" del sistema de control DA-60S, seleccione "copia de seguridad del sistema"; el sistema generará un archivo de respaldo en formato .dat de los parámetros del dispositivo. Copie este archivo en una unidad USB e impórtelo en Profile-60S para completar la sincronización de parámetros del dispositivo;

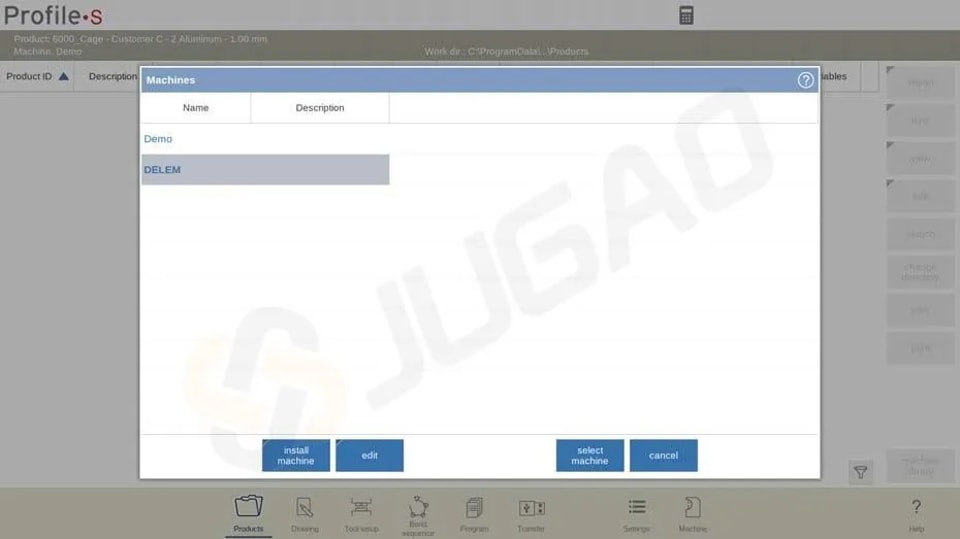

• Gestión de dispositivos: El nombre de la máquina mostrado en Profile-60S coincide de forma predeterminada con el del sistema de control original. Puede cambiar de dispositivo mediante "seleccionar máquina" o modificar el nombre de la máquina (sin afectar a los parámetros) mediante la función "editar".

3.3 Funciones de impresión y transferencia (salida de datos)

Profile-60S admite la impresión de datos y la transferencia multipuesto para satisfacer las necesidades de compartición y almacenamiento de datos de producción. Tenga en cuenta que algunas funciones solo son compatibles con versiones específicas:

(1) Función de impresión (solo compatible con las versiones Profile-S2D y Profile-S3D)

Haga clic en el botón "print" en el modo "Products" — el sistema mostrará el menú estándar de impresora de Windows. Puede seleccionar libremente la impresora de destino, configurar el tamaño del papel, el número de copias, etc., y luego generar el documento de datos del producto.

(2) Función de transferencia (compatible con todas las versiones)

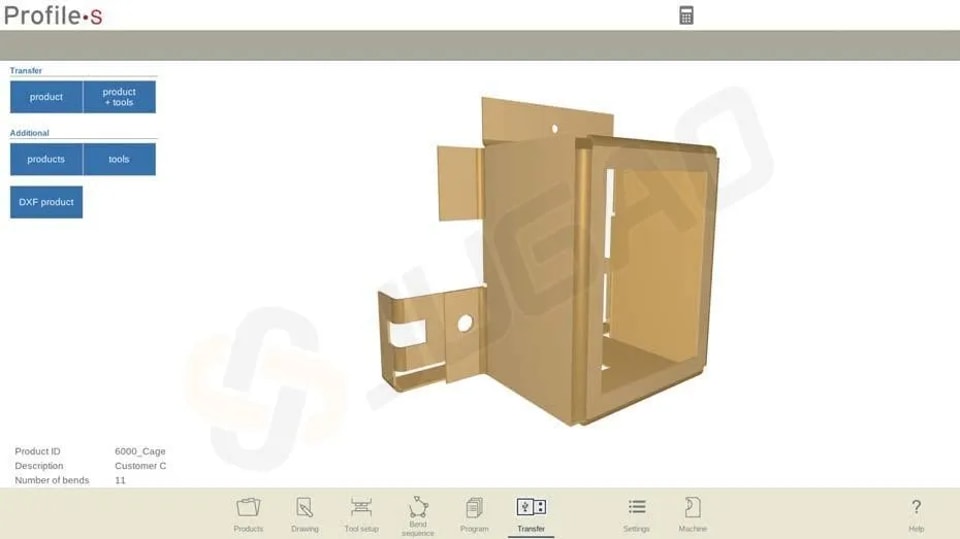

Después de completar el diseño del producto y la generación del programa CNC, cambie al modo "Transfer" y seleccione uno de los tres métodos de transferencia siguientes:

• Producto: Transfiere solo los datos del programa a un directorio especificado (por ejemplo, unidad USB, disco duro);

• Producto + herramientas: Transfiere tanto los datos del programa como los datos de parámetros de las herramientas utilizadas para garantizar que el equipo reciba configuraciones completas;

• Producto DXF(Solo compatible con Profile-S2D/S3D): exporta los datos del producto (incluidas las deducciones de plegado) como un "gráfico de contorno" en formato DXF para modificaciones de diseño posteriores o para archivo.

Además del producto/herramental actualmente seleccionado, también puede transferir por lotes los datos de otros productos o herramientas para mejorar la eficiencia.

3.4 Combinaciones de teclas de acceso rápido (optimizando la experiencia de operación)

Profile-60S admite las siguientes teclas de acceso rápido para ajustar rápidamente el modo de visualización de la interfaz:

• Alt + Enter: alterna entre los modos "pantalla completa/ventana";

• F11: muestra u oculta la barra de título y los bordes de la ventana de Windows (adecuado para escenarios que requieren una vista de operación más amplia).

4. Preguntas frecuentes (FAQ)

1. ¿Qué funciones específicas ofrece el DELEM DA-66S Profile-60S?

Las funciones principales de este sistema están diseñadas en torno a la operación de "alta precisión y eficiencia" de las prensas plegadoras, e incluyen:

• Programación gráfica 2D: simplifica el proceso de programación mediante una interfaz gráfica intuitiva y reduce la barrera de operación;

• Cálculo automático de la secuencia de plegado: el sistema planifica automáticamente la secuencia óptima de plegado en función de los parámetros del producto para reducir los errores causados por la intervención manual;

• Procesamiento de datos en tiempo real: supervisa dinámicamente los cambios de parámetros durante el proceso de plegado para garantizar la precisión y la estabilidad del funcionamiento del equipo.

2. ¿Es compatible este sistema con todos los tipos de prensas plegadoras?

Profile-60S es compatible con la mayoría de las prensas plegadoras convencionales del mercado. Sin embargo, debido a las diferencias en los modelos de equipo y en las configuraciones de hardware entre distintos fabricantes,se recomienda contactar al fabricante del equipo antes de comprar o instalarpara confirmar su compatibilidad con su modelo específico de prensa plegadora y evitar problemas de operación causados por discrepancias en los parámetros.

3. ¿Puede integrarse con los sistemas CNC existentes?

Sí. Profile-60S generalmente admite la integración con los sistemas CNC existentes. Tras la integración, se puede lograr la "intercomunicación de datos y el control colaborativo" para optimizar aún más el proceso de producción. Sin embargo, las soluciones de integración específicas (como la adaptación de interfaces, los protocolos de intercambio de datos, etc.) deben confirmarse con el proveedor del sistema para garantizar su compatibilidad con la configuración existente de su línea de producción.

5. Conclusión

El DELEM DA-66S Profile-60S es un componente clave para el control CNC de prensas plegadoras. Sus funciones cubren todo el proceso de "configuración de parámetros → programación → salida de datos → colaboración del equipo", desempeñando un papel fundamental en la mejora de la precisión y la eficiencia del trabajo del metal. Dominar su proceso de instalación y su lógica de operación puede aprovechar al máximo el rendimiento de las prensas plegadoras y lograr la modernización de la automatización de la línea de producción.

Si necesita asistencia adicional durante la actualización del equipo o el uso del software, puede ponerse en contacto con el equipo técnico para obtener ayuda, o acceder a una guía más detallada a través del manual de operación instalado junto con el software para facilitar la optimización de su sistema de automatización industrial.
