Diferencias entre las plegadoras CNC y NC: explicación de las distinciones fundamentales

En este texto, abordaré un análisis de las principales diferencias entre las prensas plegadoras de Control Numérico por Computadora (CNC) y las de Control Numérico (NC). A medida que examinemos las complejidades inherentes a cada sistema, obtendrá una comprensión más clara de sus mecanismos de funcionamiento y de sus respectivas ventajas. Ya sea que su intención sea actualizar su maquinaria actual o simplemente ampliar sus conocimientos, reconocer las diferencias entre los sistemas de prensa plegadora CNC y NC es fundamental. Acompáñeme mientras desglosamos las características, ventajas y aplicaciones óptimas de estas máquinas indispensables en el sector de la fabricación de chapa metálica.

Resumen

Al plantearse la compra de una prensa plegadora, una persona puede sentirse confundida entre una prensa plegadora CNC y una prensa plegadora NC. En efecto, existen numerosas diferencias entre estos dos tipos de maquinaria de prensa plegadora. Hoy explicaremos varios aspectos clave que distinguen a las prensas plegadoras CNC de las NC. Esperamos que esta información le resulte de utilidad al iniciar su actividad empresarial. A efectos de esta explicación, nos referiremos a la prensa plegadora de barra de torsión como «prensa plegadora NC» y a la prensa plegadora electrohidráulica como «prensa plegadora CNC».

Prensa plegadora CNC

Prensa plegadora NC

Diferencias

Estructura

Los principios de diseño de las dos máquinas son diferentes, lo que da lugar a estructuras de sincronización distintas a ambos lados del cabezal móvil. La prensa plegadora NC utiliza un eje de torsión para vincular ambos lados del cabezal, obligando un movimiento sincronizado en dirección ascendente y descendente. En consecuencia, la prensa plegadora NC depende de un método mecánico de sincronización forzada, que impide la autocomprobación y el ajuste del paralelismo del cabezal móvil.

En cambio, la prensa plegadora CNC está equipada con dos encoders lineales a ambos lados de la máquina. El controlador CNC utiliza la retroalimentación de estos encoders para analizar el estado de sincronización del cabezal móvil. Si surgen discrepancias, el controlador realiza ajustes mediante una válvula proporcional para mantener la sincronización del cabezal. El controlador CNC, el sistema hidráulico y los encoders lineales constituyen juntos un sistema de control de lazo cerrado.

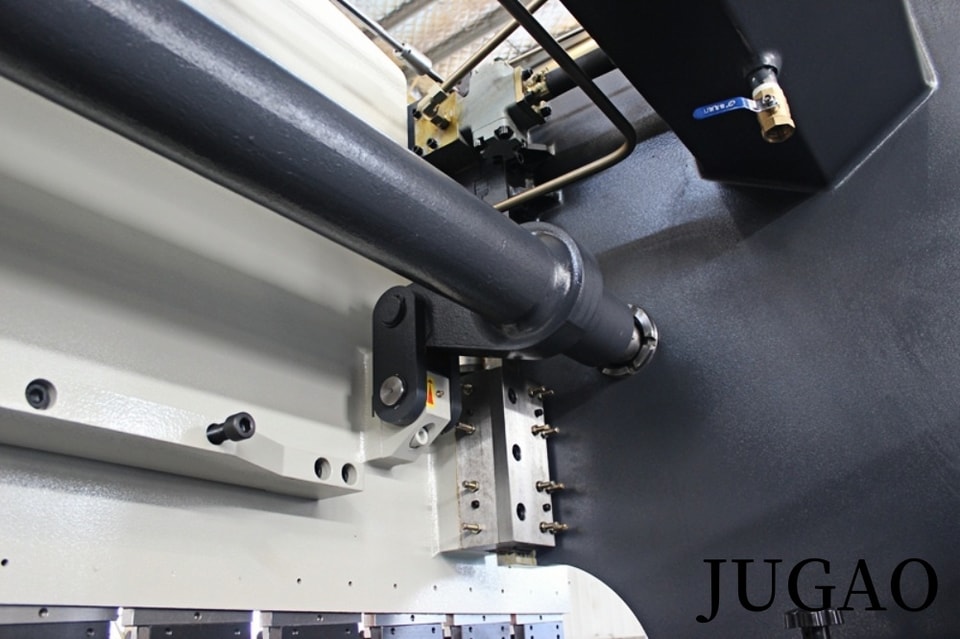

Barra de torsión

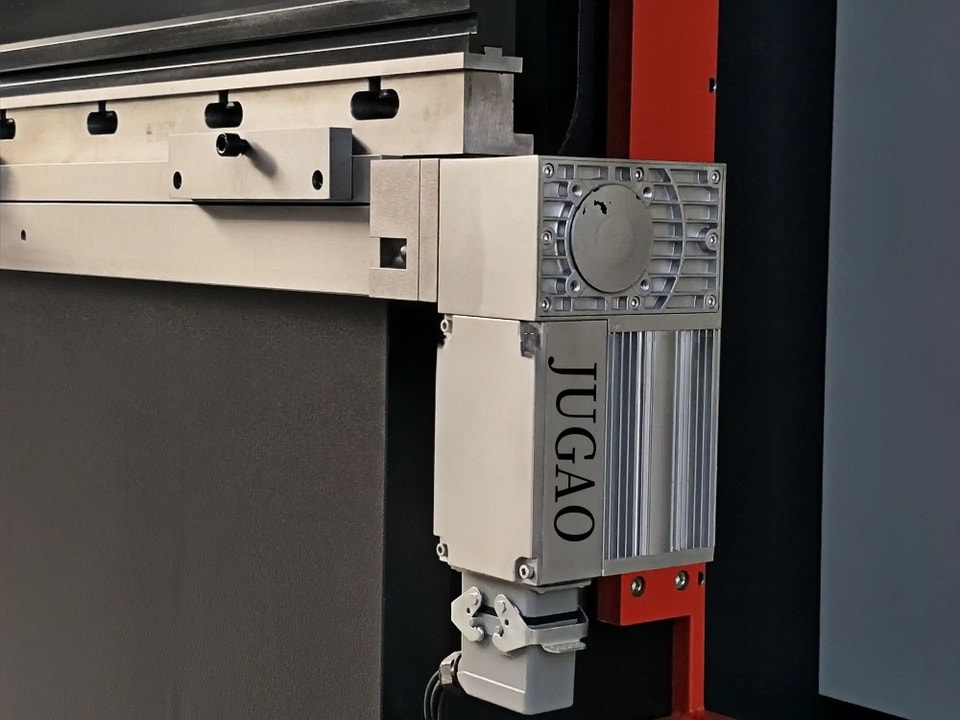

Regla lineal

Precisión

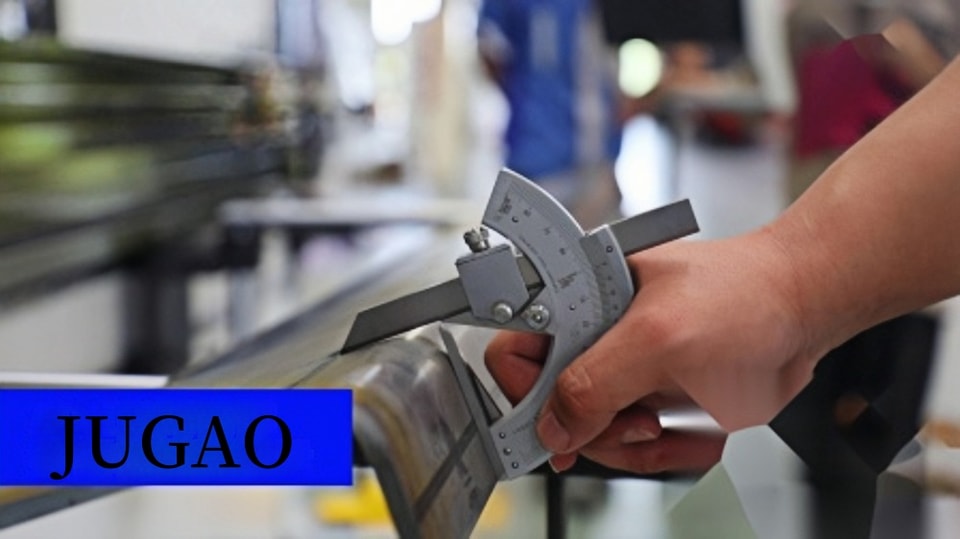

La paralelidad del ariete influye significativamente en la precisión de la pieza. La sincronización de la plegadora NC se mantiene mecánicamente y carece de retroalimentación en tiempo real para corregir errores, lo que impide el autoajuste y, por tanto, reduce la precisión del plegado. En el caso de la plegadora NC, la barra de torsión obliga a ambos cilindros a moverse al unísono. La exposición prolongada a cargas parciales puede provocar deformaciones en la barra de torsión.

En cambio, la plegadora CNC utiliza un controlador para gestionar la sincronización del ariete mediante una válvula proporcional. Además, una regla lineal proporciona retroalimentación de errores al controlador. Si se produce un error, la regla lineal transmite esta información, lo que hace que el controlador envíe una señal a la válvula proporcional para realizar los ajustes necesarios, garantizando la sincronización del ariete y mejorando la precisión del plegado.

Velocidad de operación

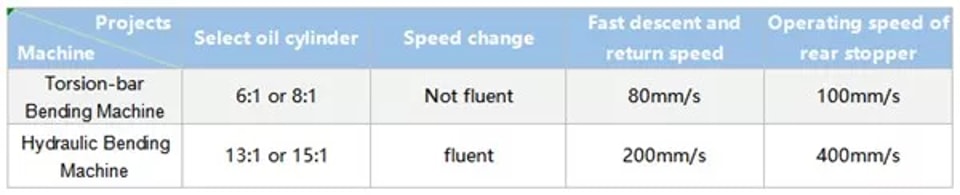

En el contexto de las plegadoras, normalmente se habla de tres velocidades distintas: la velocidad de descenso, la velocidad de trabajo y la velocidad de retorno. En el caso de las plegadoras NC (Control Numérico), están equipadas con cilindros con una relación de 6:1 u 8:1, mientras que las plegadoras CNC (Control Numérico por Computadora) utilizan cilindros con una relación de 13:1 o 15:1, lo que hace que la plegadora CNC opere a mayor velocidad que su equivalente NC. Durante el movimiento descendente del ariete en una plegadora NC, la velocidad es de aproximadamente 80 mm/s, mientras que la velocidad de movimiento del tope trasero es de alrededor de 100 mm/s. En cambio, la plegadora CNC ofrece una velocidad de descenso del ariete de hasta 200 mm/s y presenta una transición suave durante los ajustes de velocidad. Además, la velocidad del tope trasero puede alcanzar hasta 400 mm/s, mejorando significativamente la eficiencia general de trabajo.

Rigidez mecánica

Debido a su diseño, la plegadora NC no es capaz de soportar plegado con carga parcial. El funcionamiento prolongado en estas condiciones puede provocar la deformación de la barra de torsión. En cambio, la plegadora CNC permite el funcionamiento independiente de los ejes Y1 y Y2, lo que posibilita trabajar con carga parcial sin riesgo de deformación.

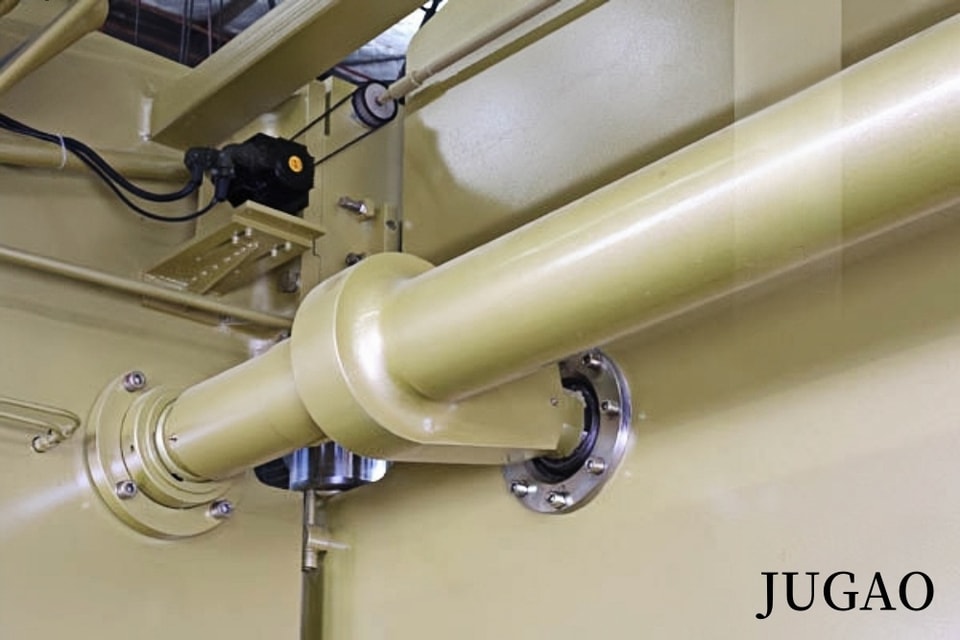

Estructura de barra de torsión

Sistema de compensación de coronación

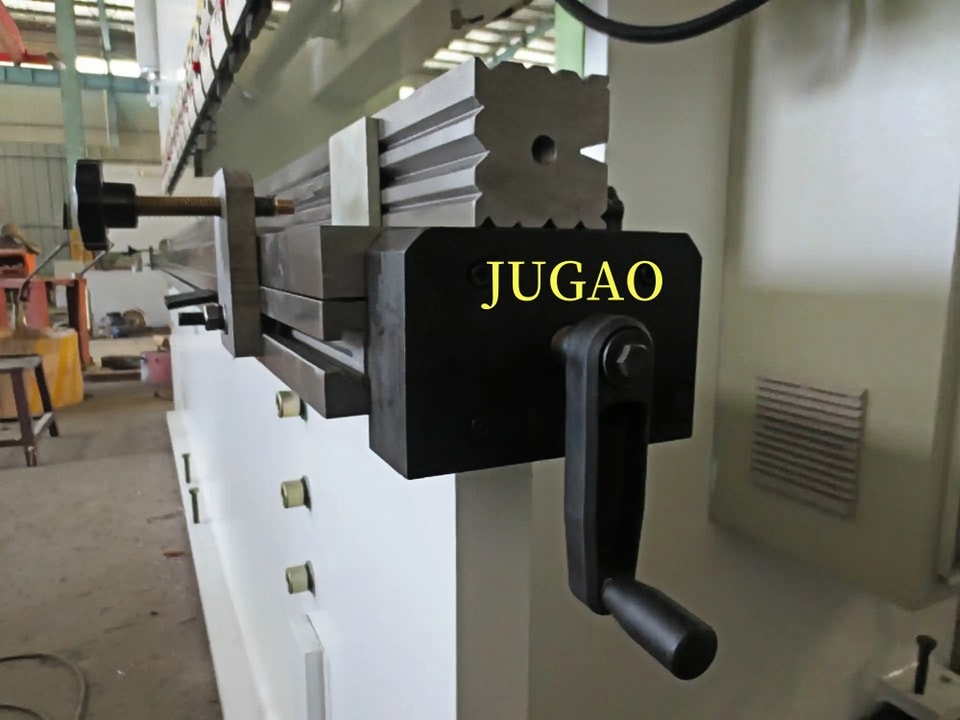

La mayoría de las plegadoras NC no vienen equipadas de serie con un sistema de compensación de coronación. El operario debe ajustar manualmente el ángulo de plegado antes del proceso real de plegado, lo que consume tiempo y genera desperdicio de material. Además, lograr resultados precisos con este método es difícil.

El cliente puede optar por incluir un sistema manual de compensación de coronación en su plegadora. Sin embargo, este sistema manual no puede compararse con las capacidades de una plegadora CNC. En esta última, el sistema de compensación de coronación está gobernado por un controlador que ajusta el sistema según los parámetros de plegado, mejorando así tanto la eficiencia de trabajo como la precisión.

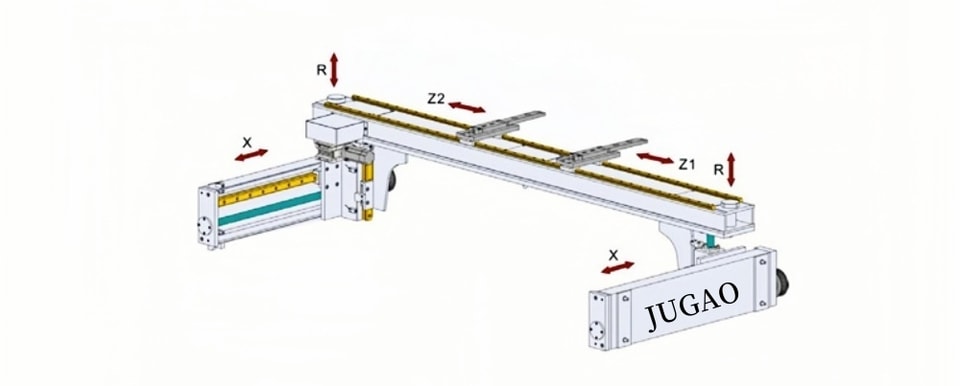

Ejes CNC

Las plegadoras con control numérico suelen tener la capacidad de controlar solo los ejes X e Y. En cambio, una plegadora CNC puede gestionar como mínimo tres ejes más un eje adicional. Otras configuraciones pueden incluir cuatro ejes más uno, cinco ejes más uno, seis ejes más uno, siete ejes más uno, ocho ejes más uno, y así sucesivamente. Este control ampliado permite procesar tareas de plegado de productos más complejos.

Configuraciones opcionales

Para la plegadora NC, emplearemos pinzas rápidas mecánicas, sistemas de coronación manual, topes Z de ajuste manual en altura, husillos de bolas y guías lineales, enfriadores de aceite, así como cortinas de luz. En cambio, la plegadora CNC ofrece opciones adicionales respecto a la plegadora NC, entre ellas la selección de pinzas de doble cara tipo TYOKKO o AMADA, pinzas hidráulicas, brazos robóticos, seguidores de chapa, protección láser, medición del ángulo por láser y unidades de bomba servo.

Conclusión

Comparación de precios

Se observa que, para máquinas con una capacidad inferior a 200 toneladas, el costo de una prensa plegadora CNC supera en más del doble al de una prensa plegadora NC. En cambio, cuando la capacidad supera las 200 toneladas, el precio de una prensa plegadora CNC es inferior al doble del de una prensa plegadora NC. Por consiguiente, para aplicaciones que requieren mayor capacidad de plegado, la prensa plegadora CNC es la opción más ventajosa.
