Guía de distribución y mantenimiento de válvulas del sistema hidráulico (menos de 200 toneladas)

1. Distribución de válvulas

En los sistemas hidráulicos de menos de 200 toneladas, las válvulas principales incluyen:

• Válvula 1

• Válvula 2

• Válvula 3

• Válvula 4

• Válvula 5

2. Descripción funcional de las válvulas clave

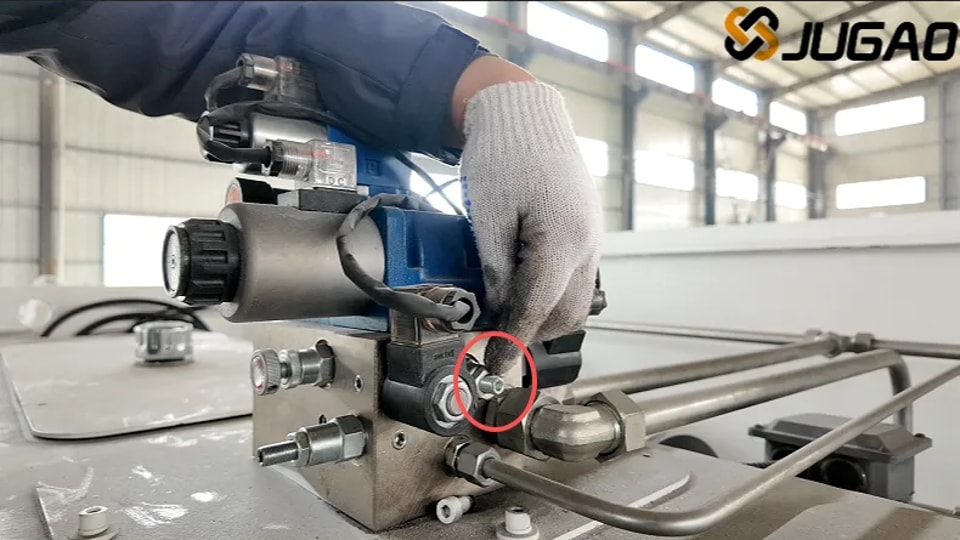

1. Válvula principal de presión: Se utiliza para ajustar la presión del sistema, sirviendo como el componente central de control de presión del sistema hidráulico.

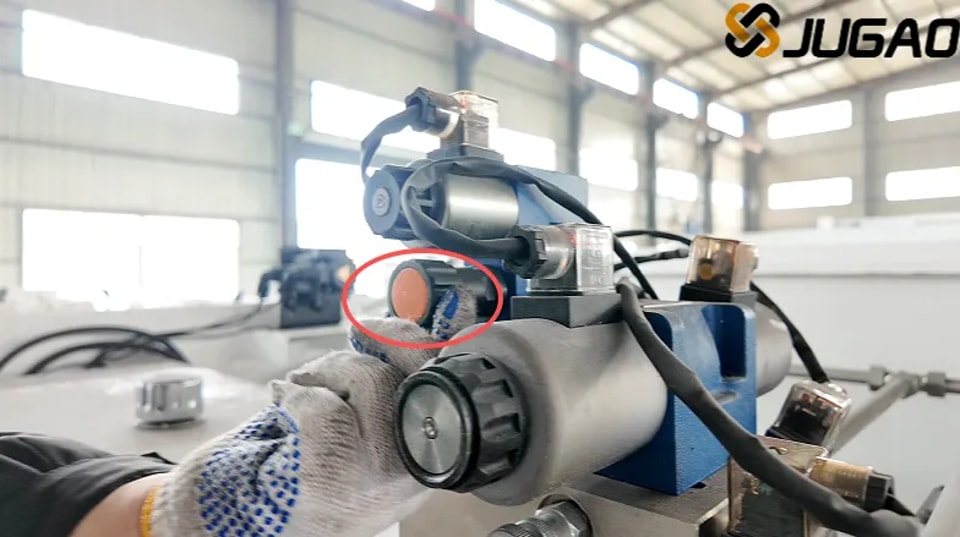

2. Válvula reguladora de velocidad de descenso lento: Controla la velocidad de descenso lento de los actuadores.

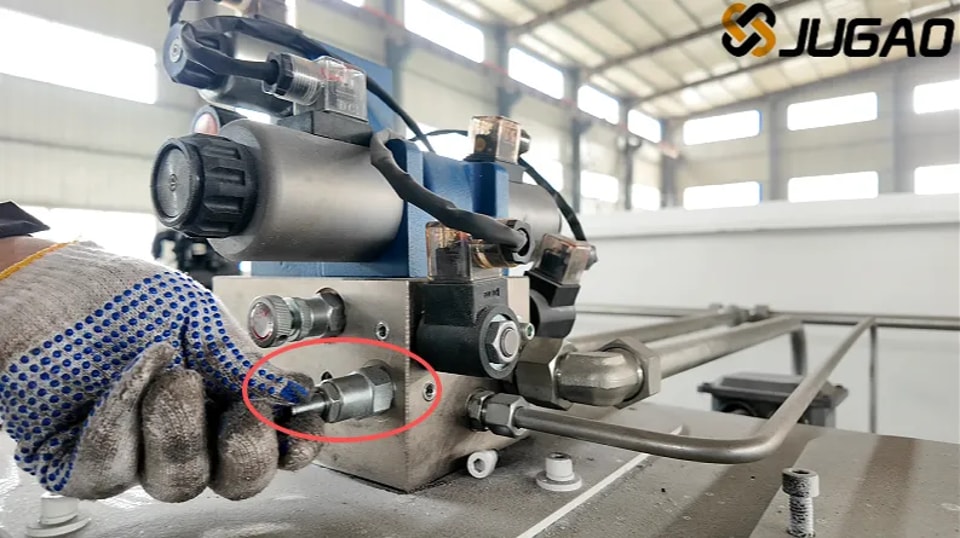

3. Válvula de seguridad: Se abre automáticamente cuando la presión del sistema supera el valor establecido para proteger la seguridad del sistema.

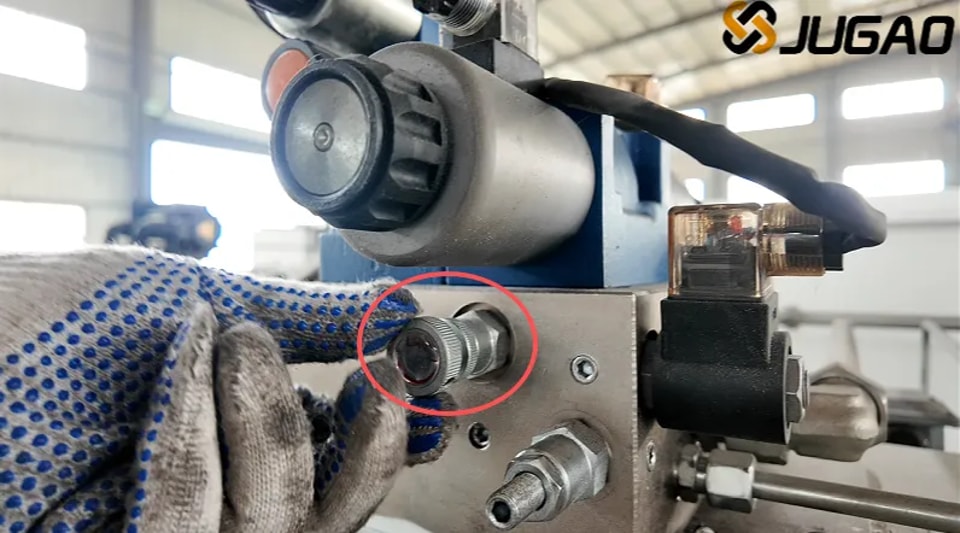

4. Válvula reguladora de velocidad de descenso rápido: Ajusta la velocidad de descenso rápido de los actuadores.

3. Problemas comunes y soluciones

1. Descenso automático de la corredera

Cuando la corredera desciende automáticamente en una determinada posición, la solución consiste en ajustar la presión de la válvula principal de presión o de la válvula de seguridad. Pasos específicos:

1. Apague la alimentación del sistema hidráulico para garantizar una operación segura.

2. Localice los tornillos de ajuste de la válvula principal de presión o de la válvula de seguridad.

3. Gire lentamente los tornillos de ajuste para regular gradualmente la presión hasta que la corredera deje de descender.

4. Pruebe el funcionamiento de la corredera después del ajuste para confirmar que el problema se ha resuelto.

2. Sin presión en el sistema

Cuando el sistema no tiene presión, compruebe si el émbolo del carrete de las válvulas correspondientes funciona normalmente. Pasos específicos:

1. Apague la alimentación del sistema y libere la presión del sistema.

2. Desmonte las válvulas correspondientes (por ejemplo, la válvula principal de presión).

3. Compruebe si el émbolo del carrete debajo de la válvula puede moverse libremente; limpie o reemplace el carrete si está atascado.

4. Vuelva a instalar las válvulas y asegúrese de que el sellado sea correcto.

5. Ponga en marcha el sistema y compruebe si la presión vuelve a la normalidad.

3. Reinstalación de las válvulas

Preste atención a los siguientes puntos al reinstalar las válvulas después del desmontaje:

• Asegúrese de que las válvulas estén instaladas en la posición correcta y alineadas con las interfaces.

• Compruebe la integridad de los sellos y sustitúyalos si es necesario.

• Realice una prueba de presión después de la instalación para confirmar que no haya fugas.

4. Precauciones de mantenimiento

1. Revise periódicamente el estado de funcionamiento de las válvulas para asegurarse de que no se atasque el émbolo del carrete.

2. Mantenga limpio el aceite hidráulico, sustituya regularmente el elemento filtrante y evite que entren impurezas en las válvulas.

3. Evite ajustar en exceso la presión durante el funcionamiento para prevenir daños en las válvulas.

4. Para problemas complejos, póngase en contacto con los técnicos profesionales de JUGAO para su mantenimiento.
