Eleve el rendimiento de su plegadora con el sistema de control DELEM DA-66T
Eleve el rendimiento de su plegadora con el sistema de control DELEM DA-66T
El DELEM DA-66T representa una solución de control de alto rendimiento diseñada para elevar tanto la precisión como la productividad de las operaciones de plegado. Su diseño intuitivo y su robusta funcionalidad lo han convertido en la opción preferida de los profesionales centrados en optimizar la producción y mantener un rendimiento constante del equipo.
En esta обзор?
La unidad de control: núcleo del sistema
Actuando como el sistema nervioso central de su plegadora, la unidad de control DELEM DA-66T permite una comunicación fluida entre el usuario y la máquina. Su sofisticada arquitectura garantiza un funcionamiento fiable y preciso. Aprender a navegar por su pantalla y sus opciones de configuración es esencial para alcanzar la excelencia operativa.
A continuación se muestra un diseño típico de la unidad de control:
La disposición exacta de su control puede variar.
El control se maneja principalmente mediante la pantalla táctil. Además de los controles táctiles, en la parte frontal del control se encuentran el paro de emergencia, el volante manual y los botones de arranque y parada. Las teclas de función especiales, que pueden montarse en el panel superior del control, tienen su descripción específica en el manual de usuario del DELEM DA-66T y serán suministradas por el fabricante de la máquina.
Elementos de control frontales y conectores USB
Situados en la parte frontal de la unidad, los elementos de control y los conectores USB facilitan el acceso para operaciones rápidas y la gestión de datos.

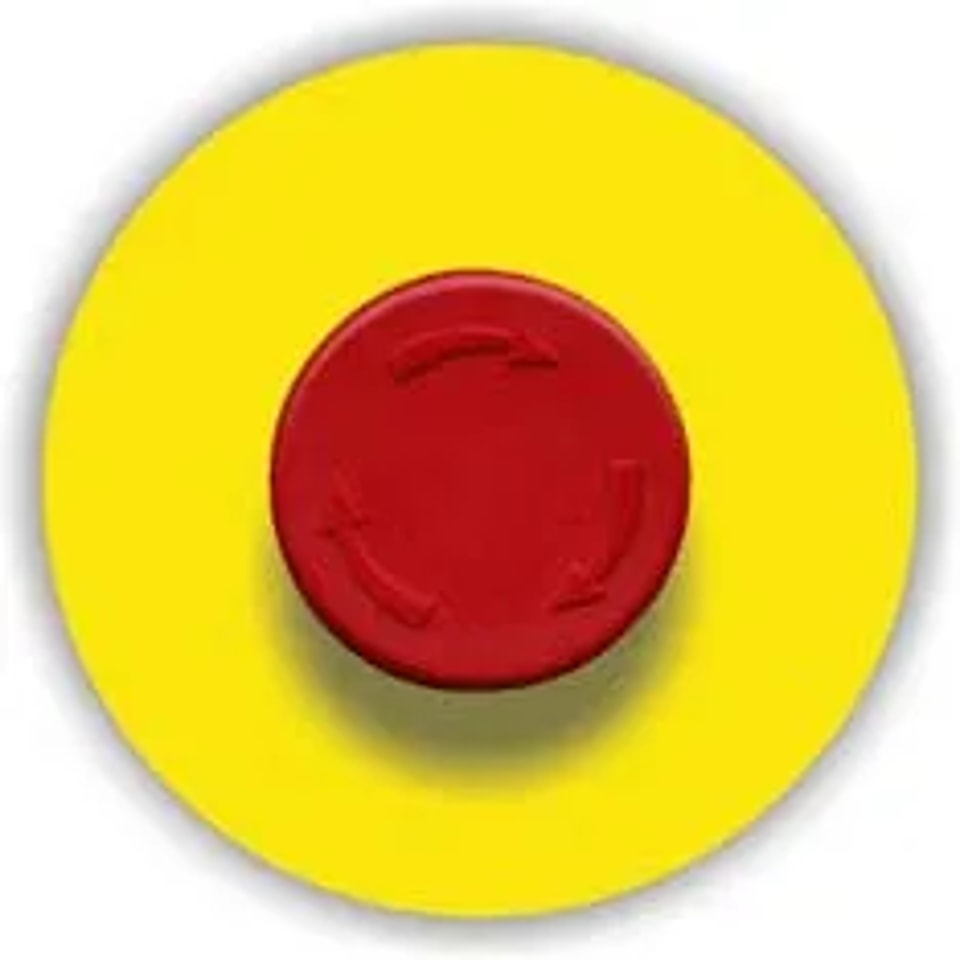

Botón de parada de emergencia, a implementar por el fabricante de la máquina.

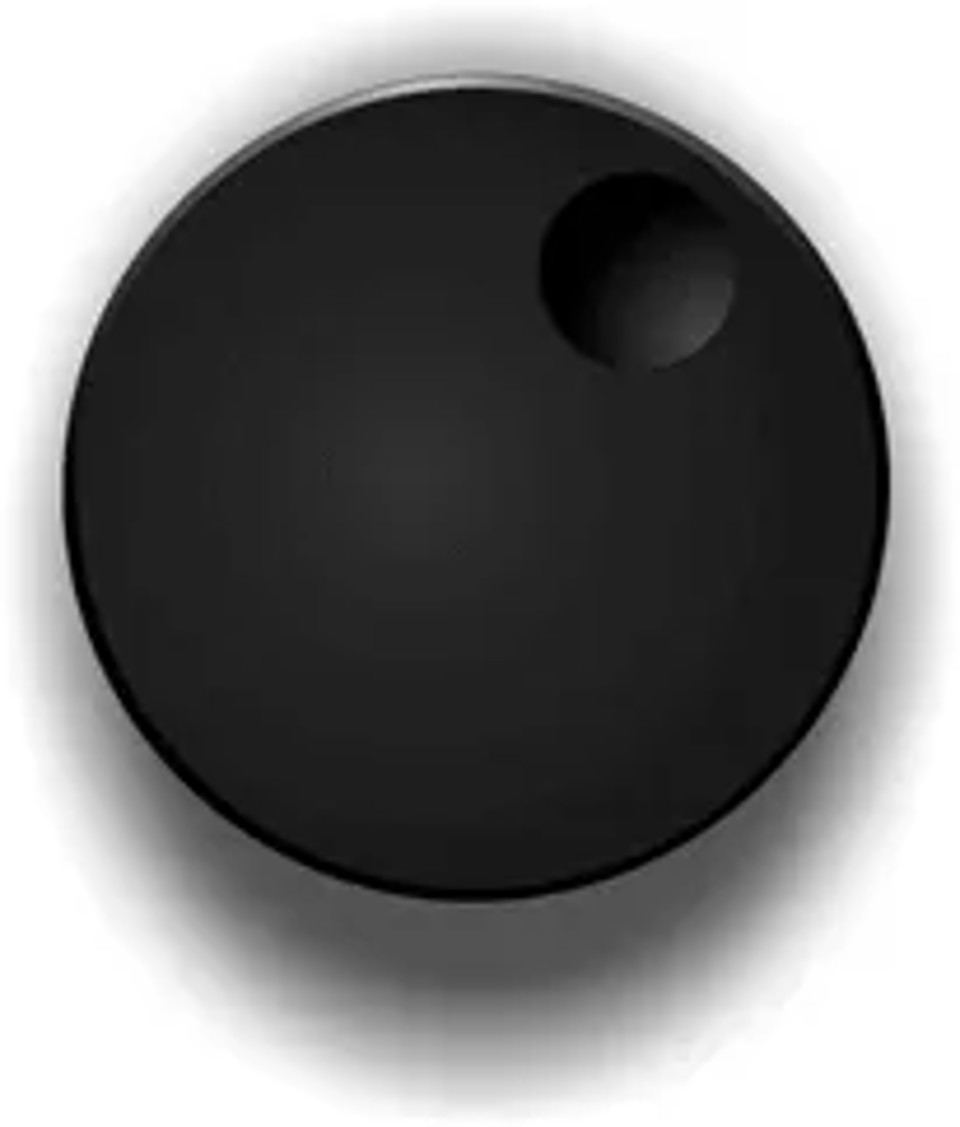

Volante manual; control manual de cualquier eje (eje Y + ejes del tope trasero).

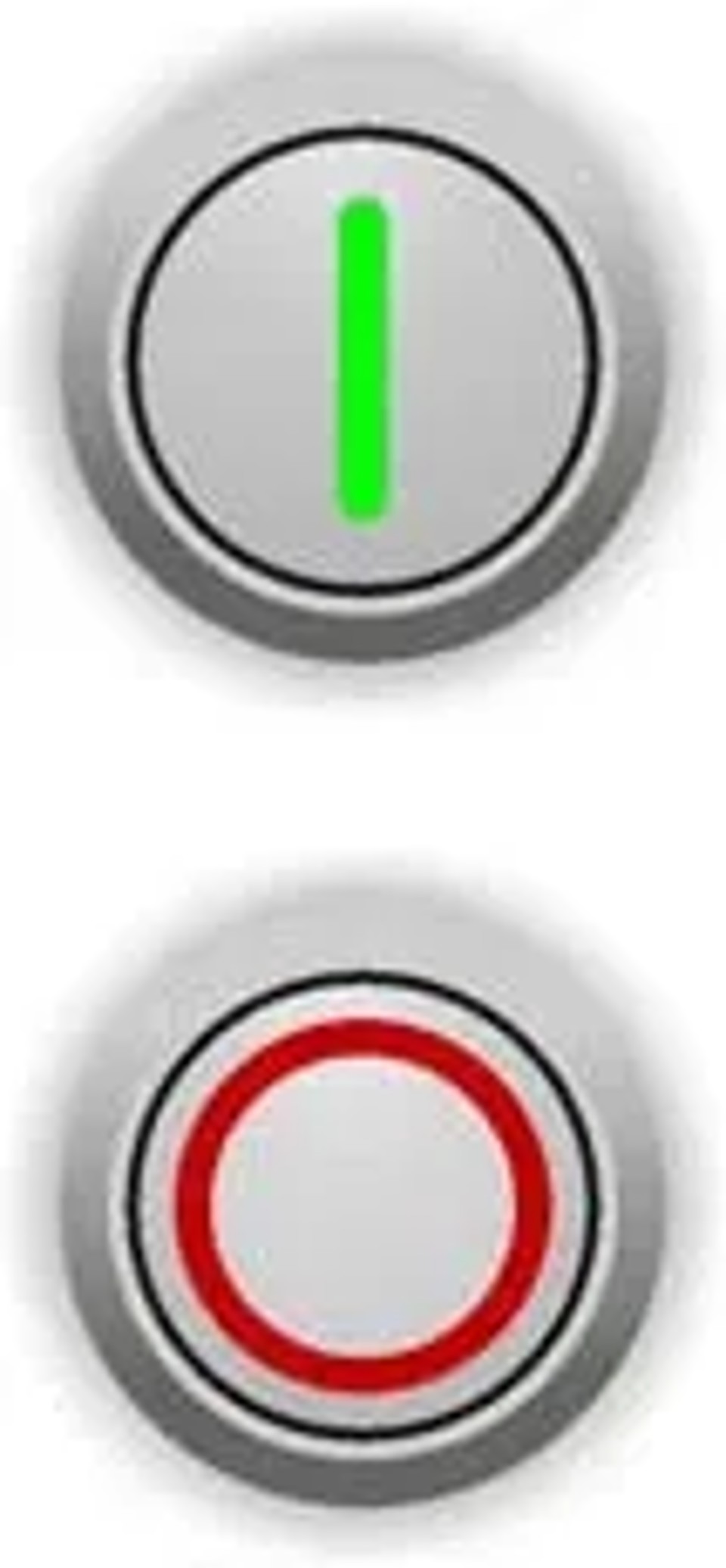

Botón de parada y botón de arranque.

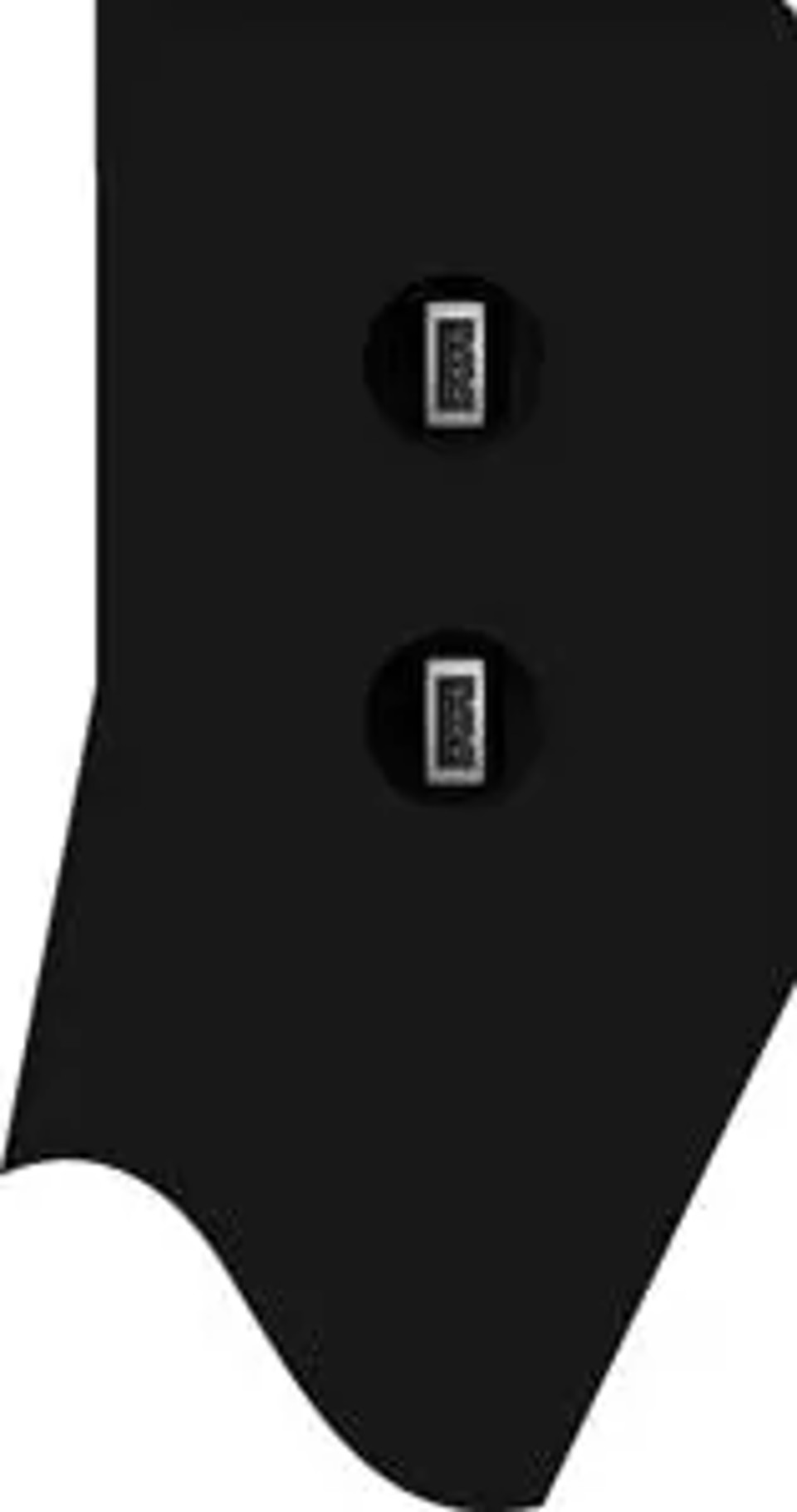

En el lado derecho del control hay dos puertos USB disponibles para conectar dispositivos externos, como memorias USB o un teclado/ratón externos.
Estos conectores le permiten actualizar el software sin esfuerzo, hacer copias de seguridad de los datos y ampliar la funcionalidad de su máquina, mejorando la eficiencia de su flujo de trabajo.
Uso de la pantalla principal del control DA-Touch para las operaciones
La pantalla principal del control DA-Touch ofrece una plataforma fácil de usar para navegar entre los distintos modos de operación y programación. Al familiarizarse con su disposición y sus opciones, puede cambiar eficientemente entre modos, optimizar ajustes y acceder a las herramientas esenciales para gestionar sus operaciones de plegado.

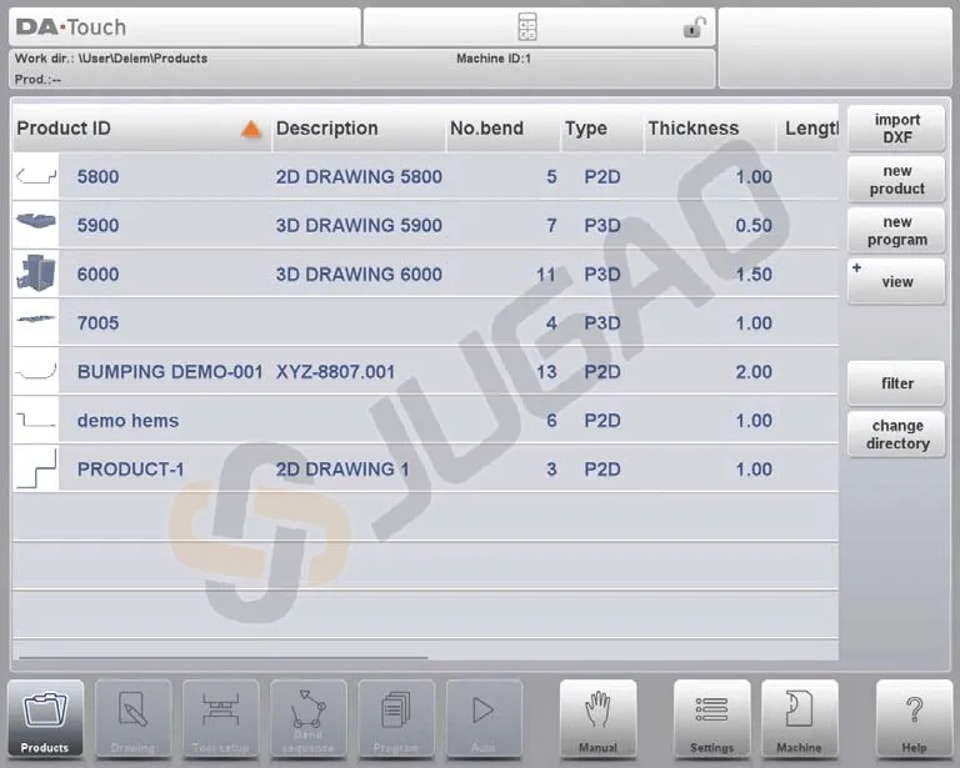

La pantalla principal del control DA-Touch tiene el siguiente aspecto:
Dependiendo del botón de navegación que esté activo, la pantalla será diferente. La pantalla principal anterior aparecerá con la función Productos activa. Basta con tocar los distintos modos para seleccionar el modo específico.
La estructura de la pantalla principal es la siguiente:
Panel de título
En esta área puede encontrar la información del logotipo, qué producto está cargado, el pliegue activo, el subdirectorio seleccionado y, cuando está activada, la fila de servicio. También se pueden encontrar aquí los indicadores de la máquina.
Panel de información
En el panel de información se muestran y se pueden consultar todas las funciones y visualizaciones relacionadas con los modos seleccionados.
Panel de comandos
El panel de comandos forma parte del panel de Información y es el lugar donde se encuentran los controles relacionados con dicho panel.
Panel de navegación
El panel de navegación es el área donde se encuentran todos los modos principales. Los controles, grandes botones con iconos, pueden utilizarse para cambiar directamente de un modo a otro.

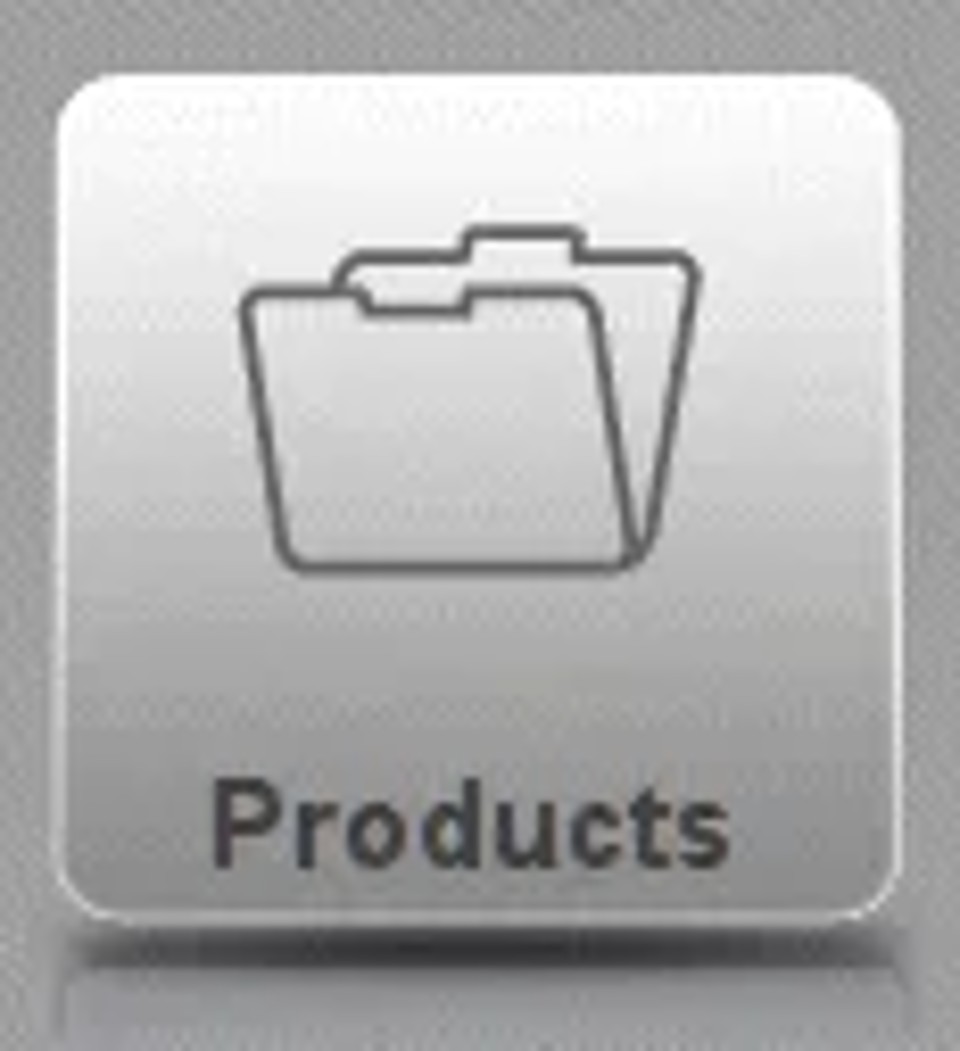

Para crear un programa nuevo y seleccionar un programa de la biblioteca de productos.

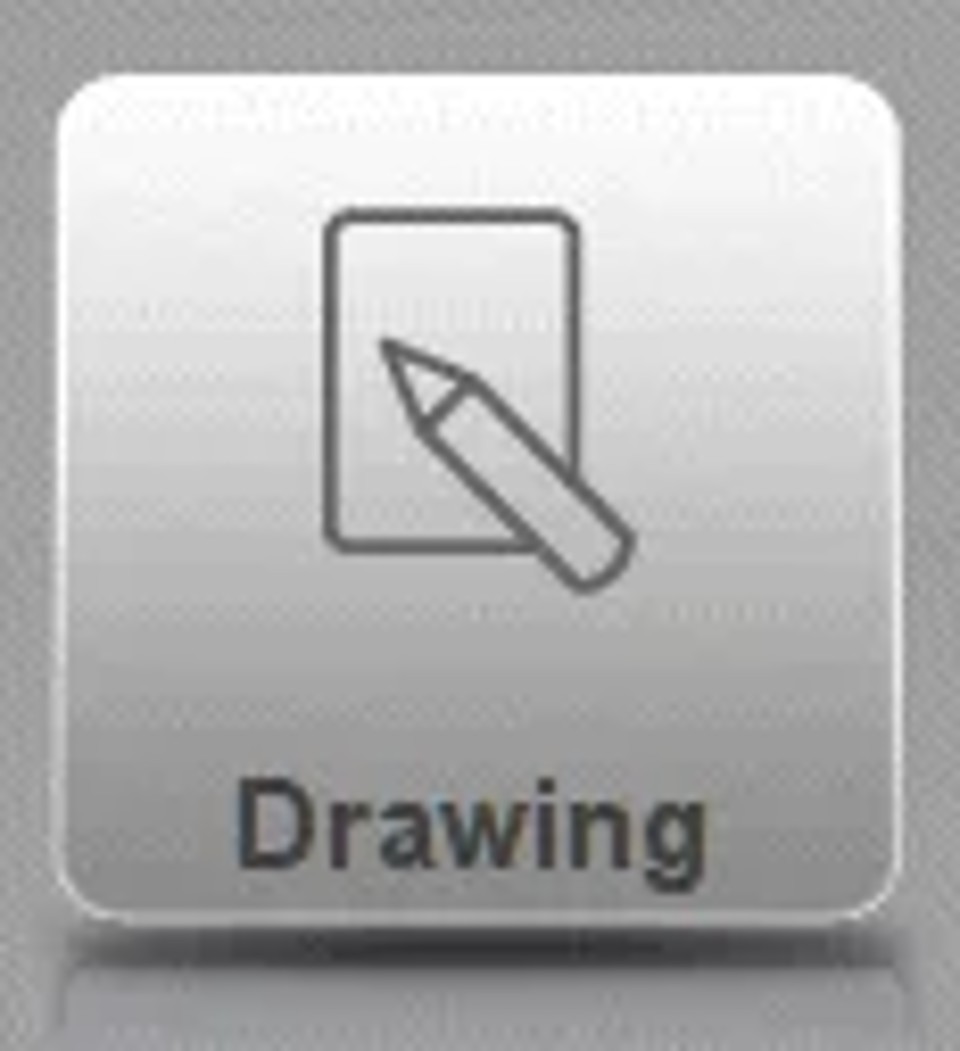

Para dibujar/crear un producto nuevo o editar un producto existente (de forma gráfica).

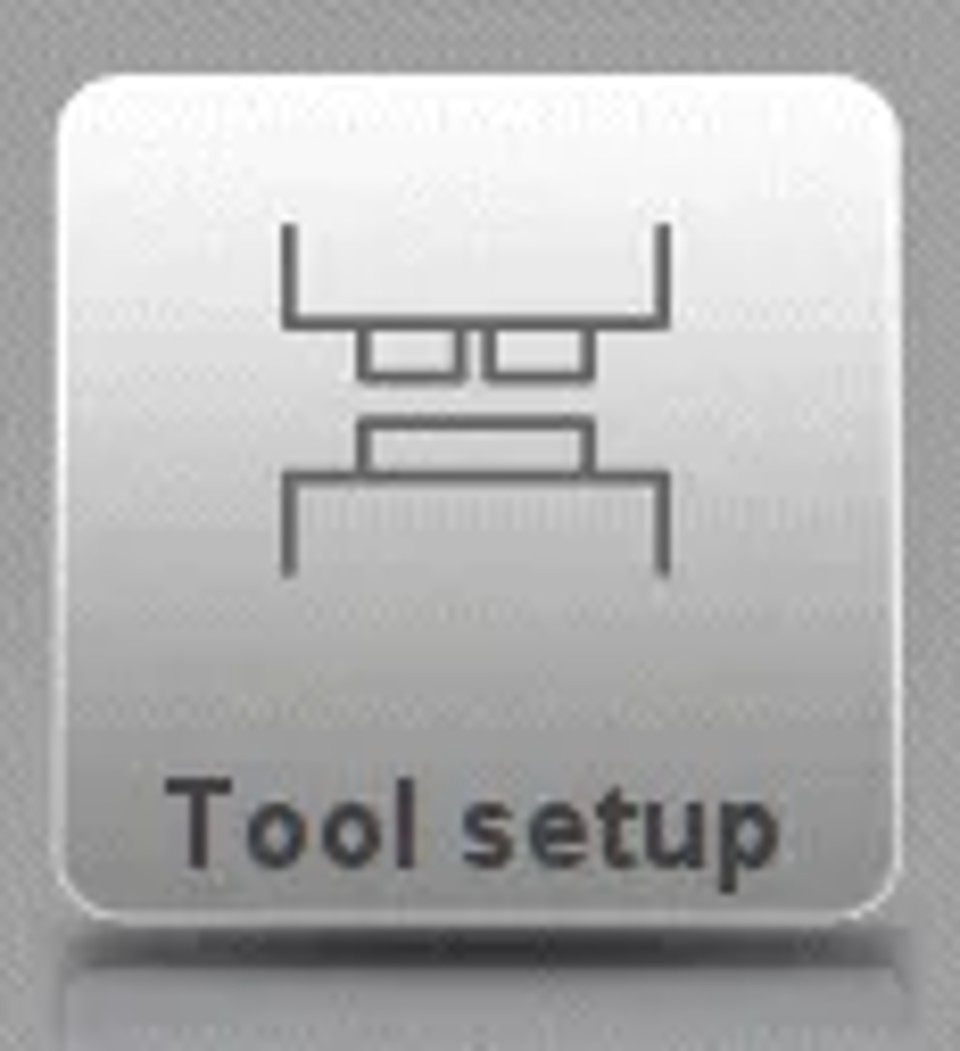

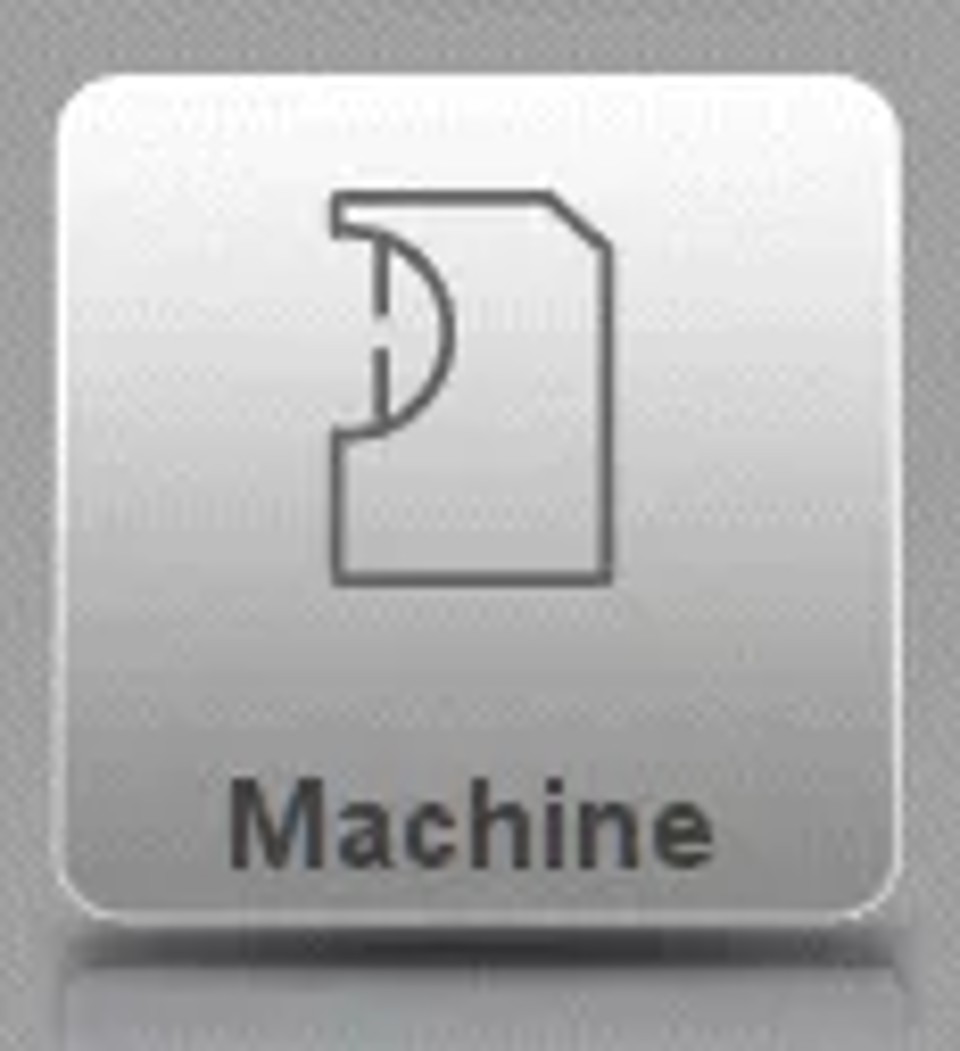

Para configurar la máquina y modificar las configuraciones de herramientas existentes.

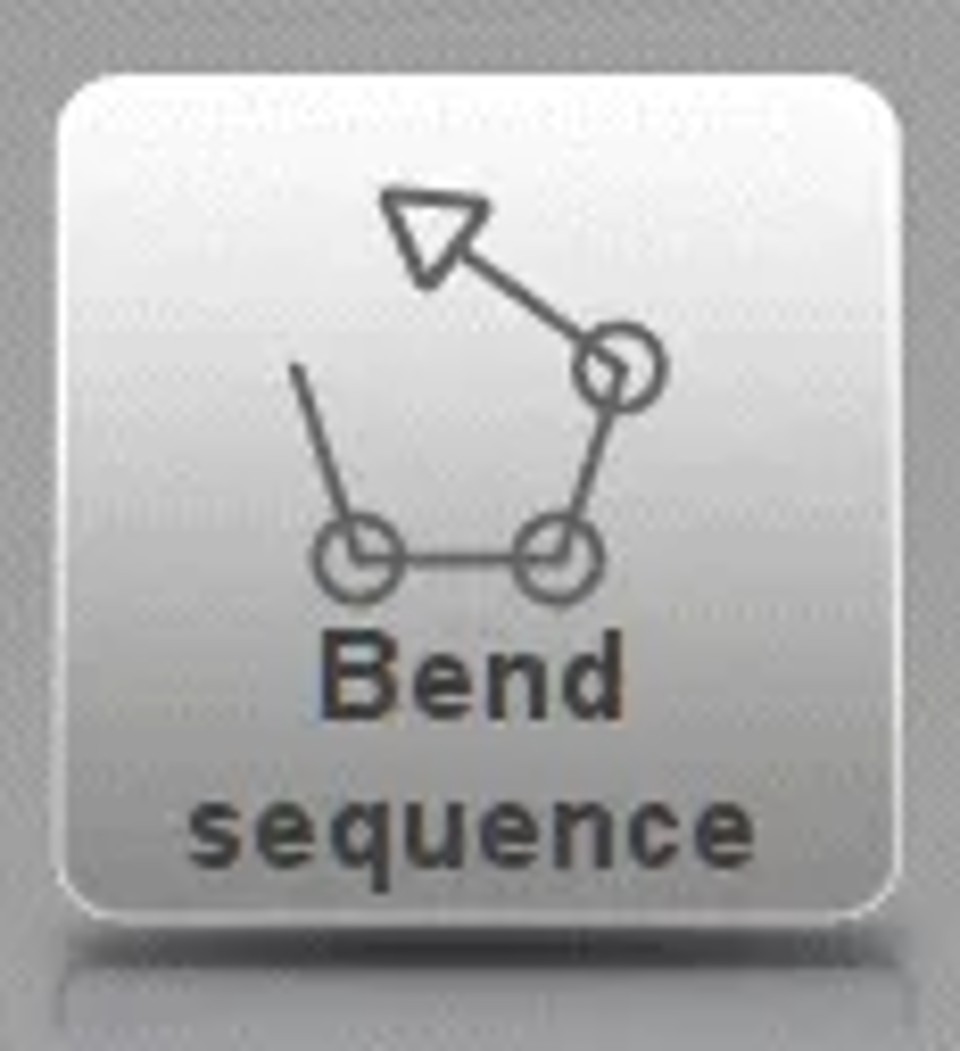

Para calcular y modificar la secuencia de plegado.

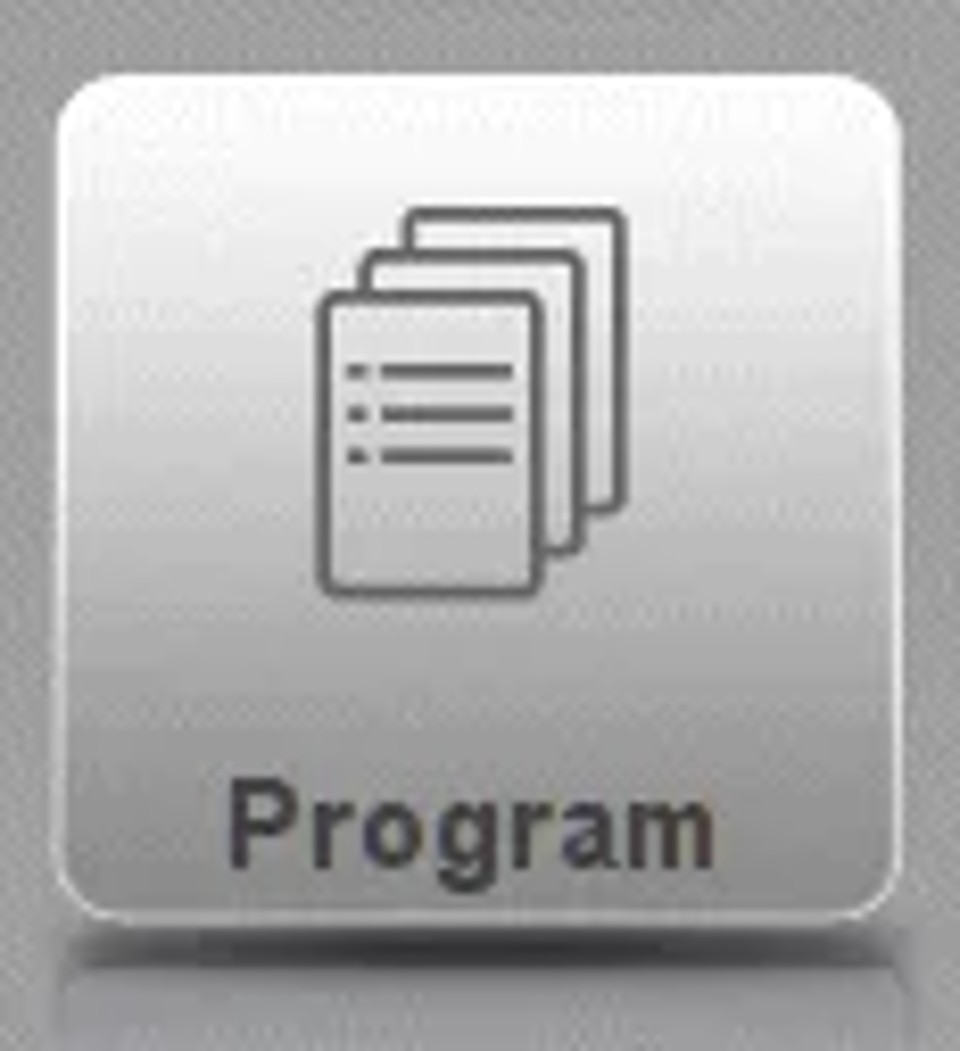

Para crear un nuevo programa CNC o editar numéricamente un programa CNC existente.

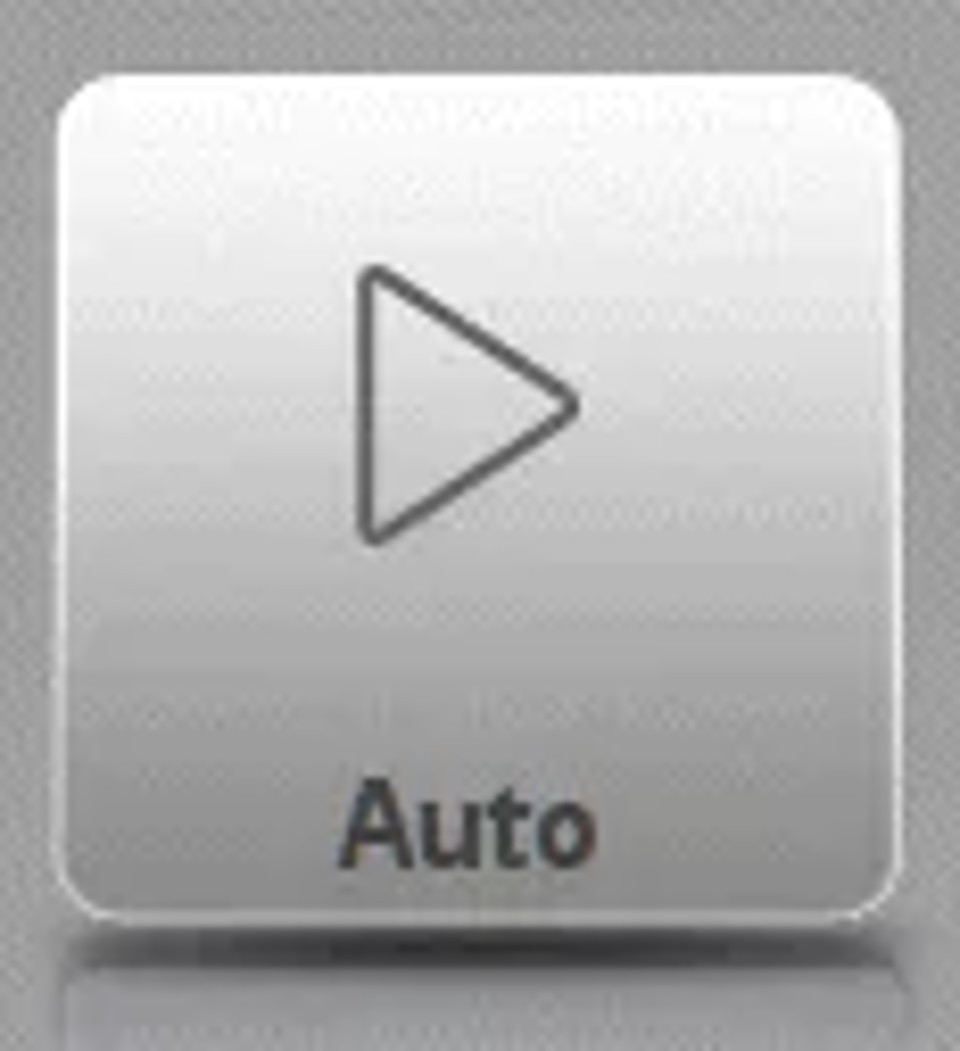

Para iniciar la producción del producto/programa seleccionado.
Para programar todos los ajustes necesarios para realizar un único plegado, sin relación con un programa.

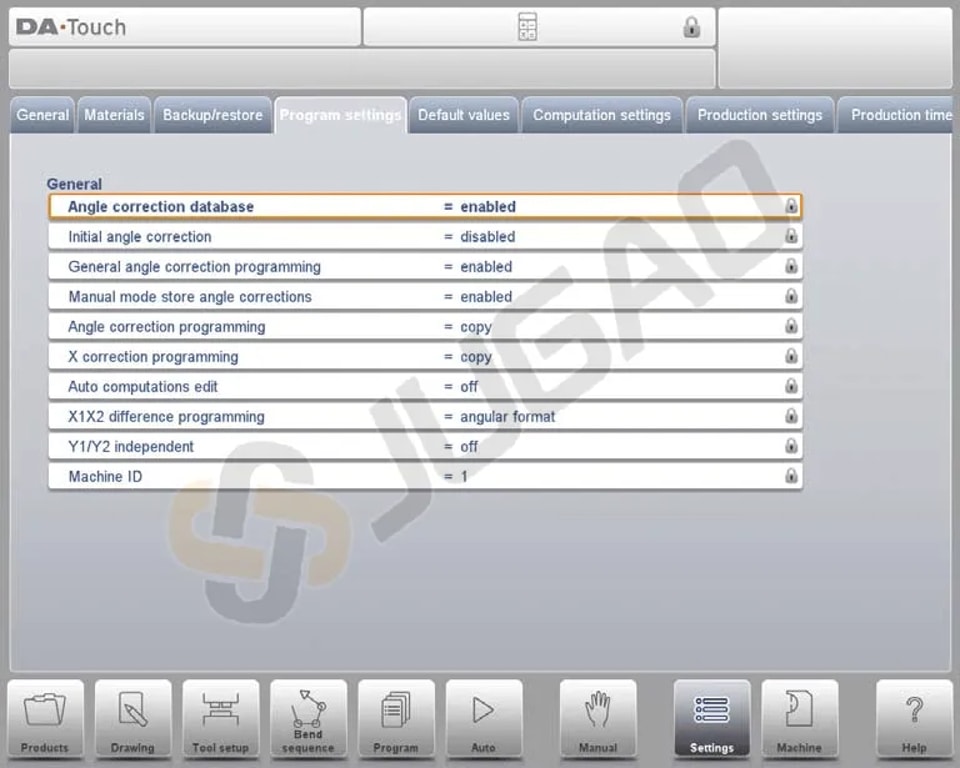

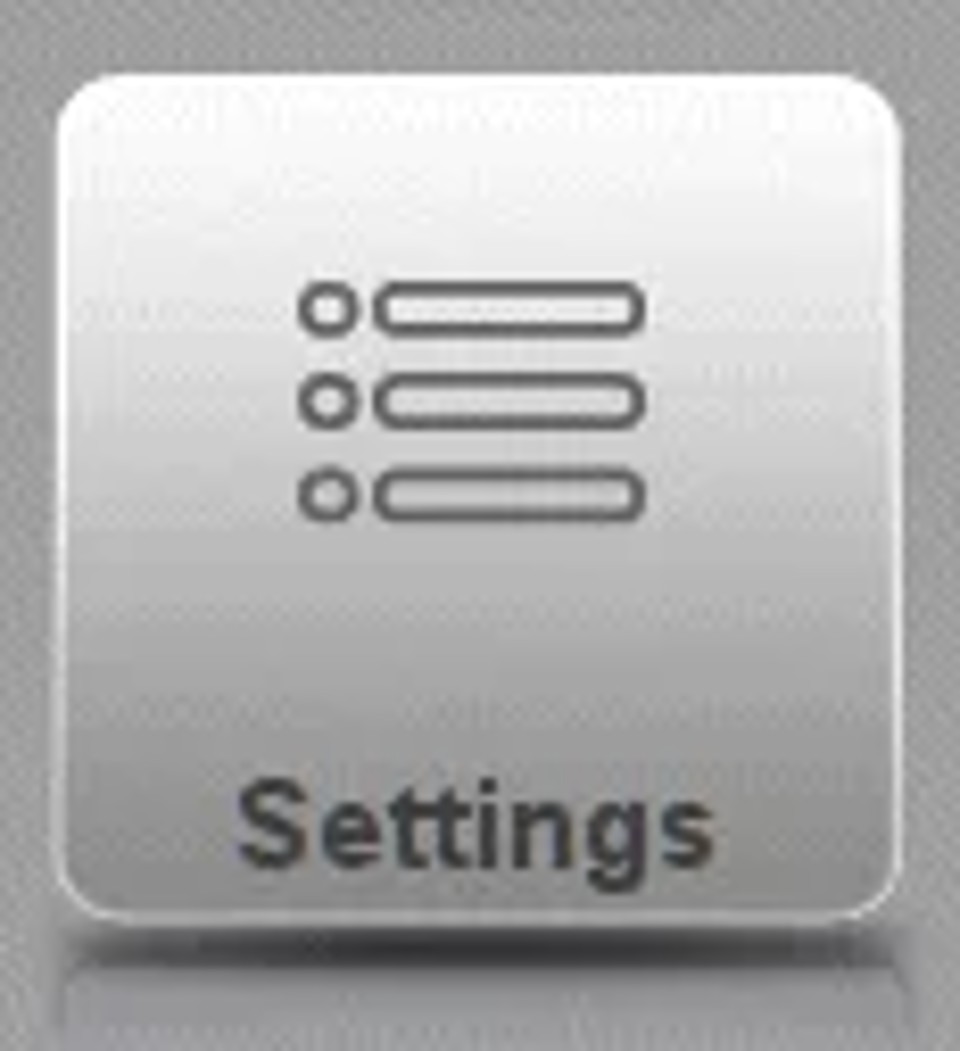

Ajustes y preferencias del usuario aplicables a la programación de nuevos productos y programas.

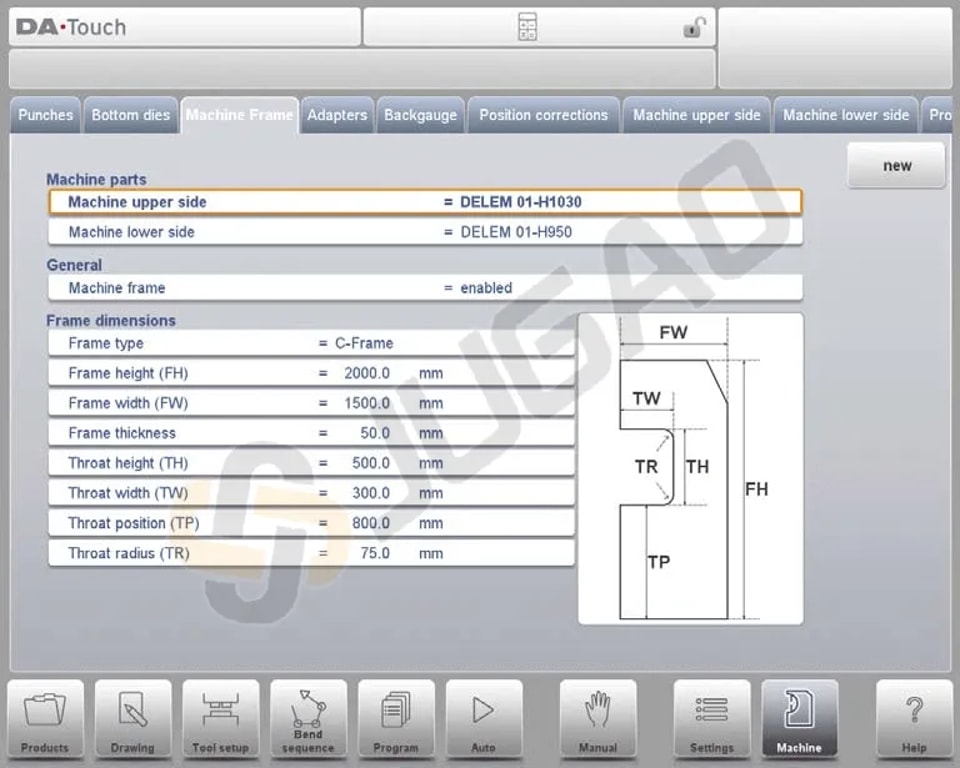

Ajustes y preferencias del usuario aplicables a la máquina, biblioteca de útiles, incluido el editor de herramientas, copia de seguridad/restauración de datos, información sobre la versión del software, etc.

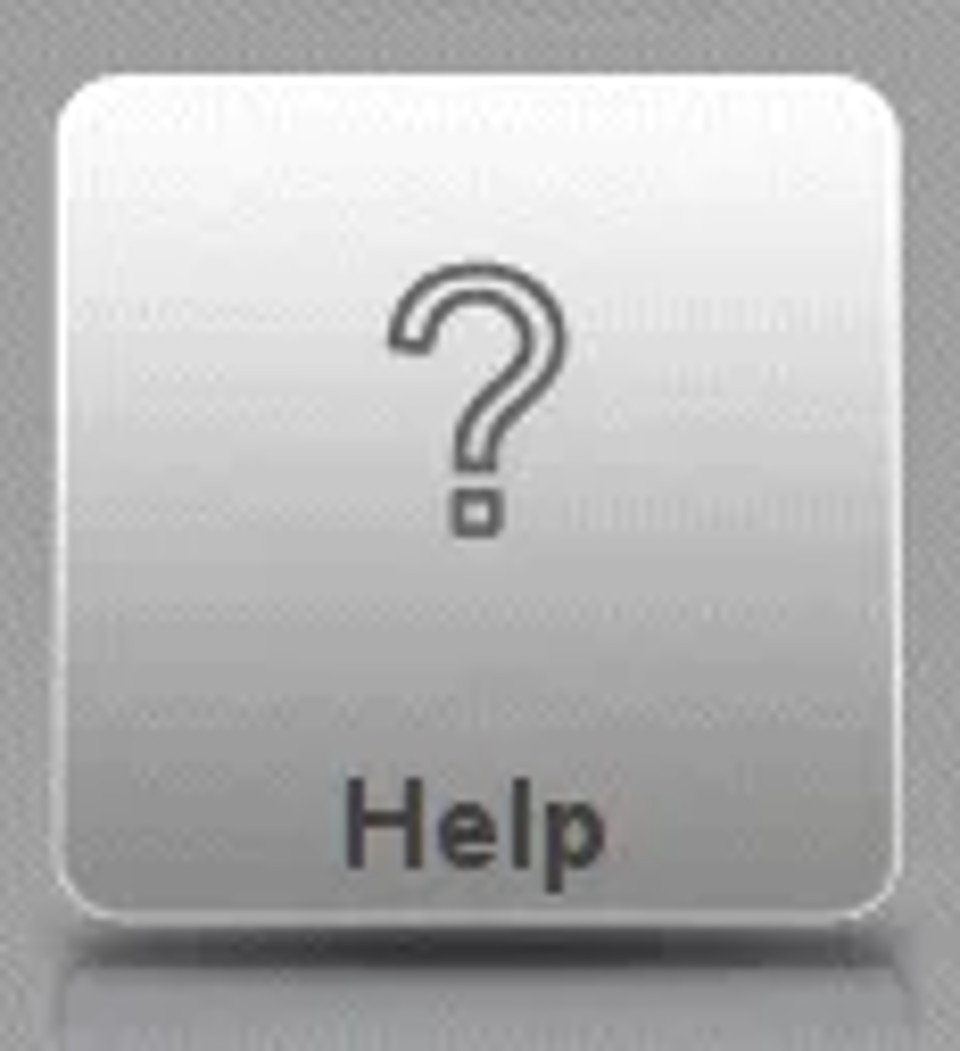

Esté donde esté dentro del control, mediante este botón puede acceder al sistema de ayuda, que le proporcionará información contextual.
Crear un nuevo programa de producto
Iniciar un nuevo programa de producto con el DELEM DA-66T implica varios pasos clave.
IntroducciónyPreparativos
Empiece con una introducción y una preparación claras, incluyendo la organización de su espacio de trabajo y materiales. Para obtener un programa de plegado para un producto, el control ofrece la posibilidad de crear un dibujo del producto y calcular una secuencia de plegado válida para el mismo. Con esta información, se genera un programa de producto.
Esto se realiza con los siguientes pasos:
1.Vaya al modo Productos en el panel de navegación y comience un nuevo producto pulsando Nuevo producto.
2.Introduzca las propiedades del producto y empiece a dibujar un perfil 2D del producto en el modo Dibujo.
3.Compruebe las herramientas y modifique o cree una nueva configuración en el modo Configuración de herramientas.
4.Utilice el modo Secuencia de plegado para determinar la secuencia de plegado, calculándola o modificándola manualmente según sus propias ideas.
5.Si es necesario, modifique el programa CNC numérico mediante el modo Programa.
6.Pulse Auto y presione el botón de arranque para producir el producto programado.
Antes de iniciar la programación del producto, deben realizarse los siguientes preparativos.
• Las propiedades correctas del material deben estar programadas en la biblioteca de materiales. Puede encontrarla en la página Materiales dentro del modo Configuración.
• Las herramientas correctas deben estar programadas en la biblioteca de herramientas. Las herramientas son necesarias para crear un programa CNC. Puede encontrar las bibliotecas de los distintos tipos de herramientas en el modo Máquina.
Crear un dibujo
En el DELEM DA-66T, puede utilizar la función de dibujo para visualizar su proyecto. En esta etapa no se realiza ningún cálculo de pliegues ni de dimensiones: puede crearse cualquier perfil o dibujo.
El método de dibujo en el control de pantalla táctil se basa en el bocetado y el ajuste de valores.
Dibujo a mano alzada
En la función de bocetado, los usuarios pueden crear formas de productos y herramientas tocando la pantalla para definir puntos de línea, y la aplicación dibuja líneas entre esos puntos. Mediante la función de arrastre, los usuarios pueden ajustar la dirección y la longitud de las líneas moviendo el dedo por la pantalla, con los valores de longitud y ángulo mostrados para realizar ajustes precisos.
Ajuste de valores
La función de ajuste de valores permite un ajuste preciso de las longitudes y los ángulos de las líneas en diseños esbozados al tocar dos veces los valores para acceder a un teclado.
l Los usuarios pueden confirmar la entrada utilizando la función Enter o Enter-Siguiente.
l El zoom de los planos se realiza mediante gestos de pellizco.
l El comando Ajustar a pantalla permite adaptar los planos al tamaño de la pantalla.
l El desplazamiento y la rotación de objetos se habilitan mediante gestos táctiles.
l La herramienta de dibujo admite diseños gráficos en 2D y 3D.
l Las funciones incluyen el espesor de chapa escalado, el autoescalado y la posibilidad de editar dimensiones.
l Los usuarios pueden añadir o eliminar pliegues y aplicar funciones especiales de plegado, como dobladillado o abombado.
l Los diseños existentes pueden modificarse y guardarse como nuevos productos, lo que aporta flexibilidad y precisión.
Determinar la secuencia de plegado
Cuando el plano del producto está completado, el control ofrece el modo Configuración de herramientas para programar la puesta a punto exacta del juego de herramientas tal como está organizada en la máquina. Después de esto, puede seleccionar el modo Secuencia de plegado para determinar y simular la secuencia de plegado requerida.
Cálculo de la secuencia de plegado
• Cálculo automático para lograr el mínimo tiempo de producción
• Determinación interactiva de la secuencia de plegado
• Determinación manual de la secuencia de plegado
• Visualización de colisiones del producto con las herramientas y la máquina
• Selección libre de herramientas y de la forma de la máquina
• Asignación de tiempos de giro, velocidad del tope trasero, etc.
• Cálculo de la longitud de la chapa en bruto
• Indicación del tiempo de producción
• Simulación de la secuencia de plegado
• Posiciones programables de los dedos
Programa numérico
El menú Programa proporciona acceso al programa numérico de un producto con dos métodos de creación: introduciendo manualmente los valores paso a paso mediante el modo Productos o generando un programa a partir de simulaciones gráficas de plegado mediante el modo Dibujo.
En el DELEM DA-66T, la entrada manual requiere la experiencia del operario y no incluye comprobaciones de colisiones, mientras que los programas generados permiten la visualización y la edición durante la producción. Una vez completado y guardado un dibujo con una secuencia de plegado, el programa queda disponible, y el sistema calcula automáticamente la fuerza necesaria y los ajustes de la máquina, incluidas las posiciones de los ejes según la configuración de la máquina.

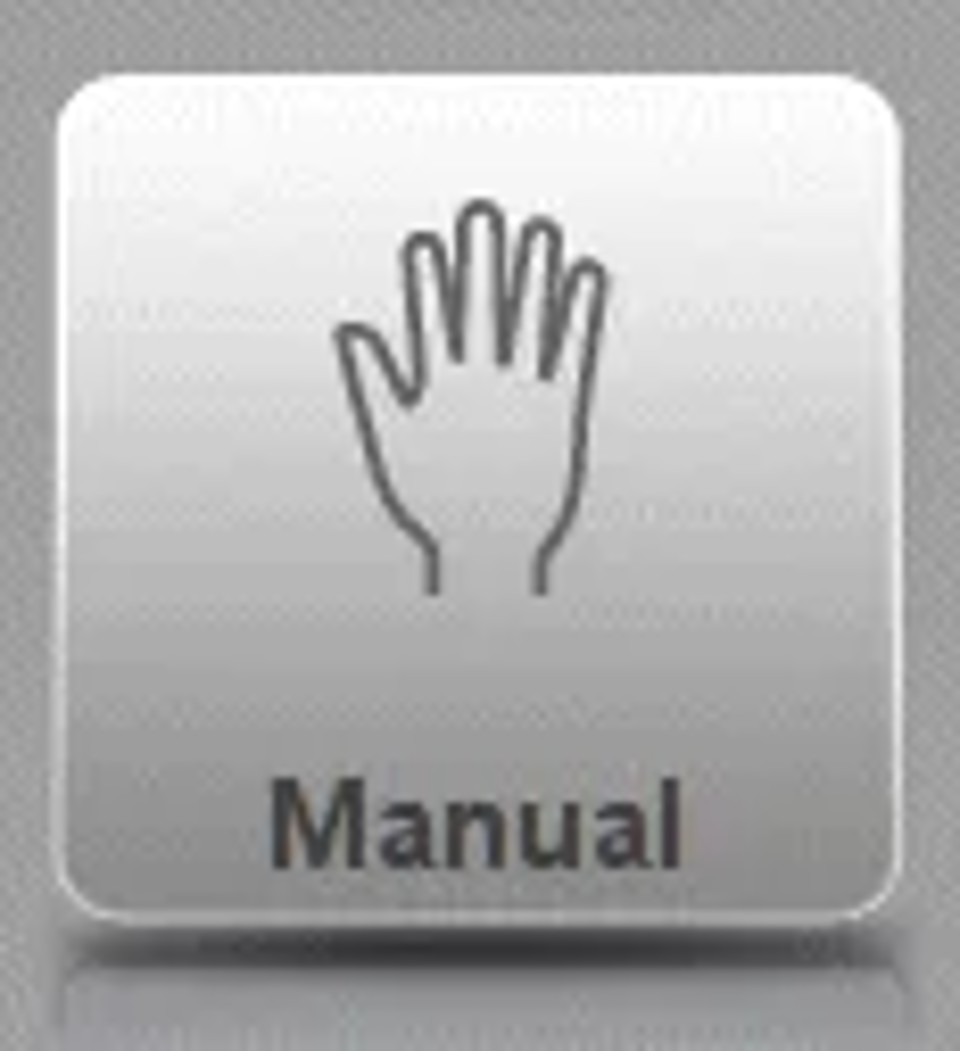

Los menús Automático y Manual, modos de producción
Los menús Automático y Manual le guían a través de los modos de producción. En el modo Automático, un programa de producto se ejecuta de forma continua, plegado tras plegado, con la opción de usar el modo Paso para iniciar cada plegado por separado. El modo Manual funciona de forma independiente, permitiendo programar y ejecutar un único plegado, normalmente para probar el comportamiento del sistema de plegado.
Copia de seguridad de datos, almacenamiento externo
Realizar copias de seguridad de los datos garantiza que pueda almacenar y recuperar fácilmente programas mediante opciones de almacenamiento externo. Los archivos de productos y herramientas pueden almacenarse externamente en una red o en una memoria USB, lo que permite la copia de seguridad de datos y el intercambio de archivos entre controles Delem.
Aprovechar las ayudas de programación
Las ayudas de programación del DELEM DA-66T, como los textos de ayuda y la función de lista, simplifican sus tareas de programación. En el sistema de control DELEM DA-66T, puede utilizar el filtro y la búsqueda en vivo para una navegación rápida, e introducir texto de forma eficiente con caracteres alfanuméricos y especiales. Herramientas como la calculadora, las funciones de red y el bloqueo de teclas mejoran la seguridad y la precisión de la operación. Manténgase al día con las versiones de software para disfrutar de las últimas mejoras.

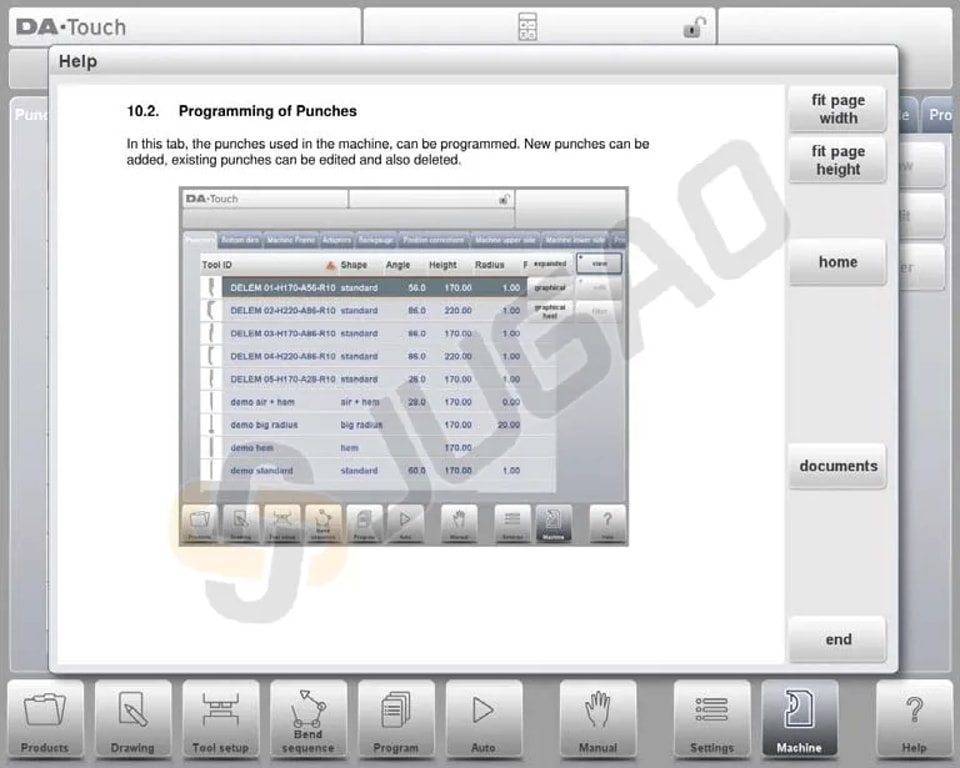

Texto de ayuda
El DELEM DA-66T está equipado con una función de ayuda en línea. Para activar una ventana de ayuda de un parámetro, pulse el botón Ayuda en el panel de navegación. Aparecerá una ventana emergente con información sobre el parámetro activo.
La ventana de ayuda puede utilizarse de la siguiente manera:
l Deslice con un dedo para navegar por el texto.
l Toque la parte superior o inferior de la pantalla para ir a la página anterior/siguiente.
l Utilice la función Índice para acceder al índice de contenidos y navegar mediante hipervínculos.
l Toque «Fin» para cerrar la ventana de Ayuda.

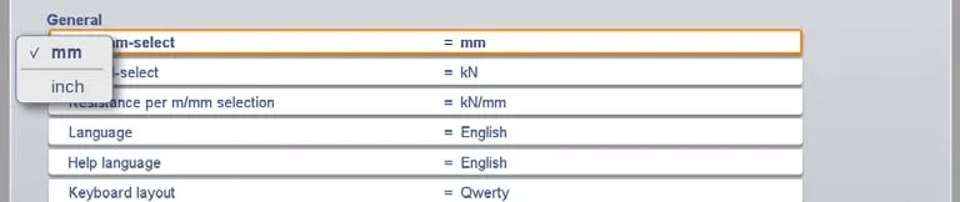

Funcionalidad de la lista desplegable
Algunos parámetros de control tienen opciones limitadas. Toque un parámetro para abrir una lista de valores y seleccionarlos; toque fuera de la lista para cerrarla sin modificar la selección actual.

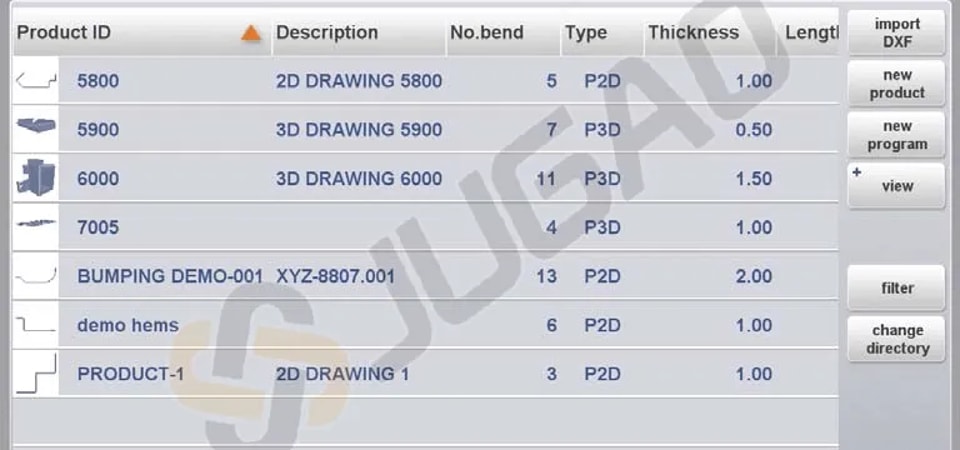

Filtro, búsqueda en vivo
En ciertos modos, están disponibles listas de elementos como productos, herramientas o materiales, por ejemplo en el modo Productos para la selección de productos. Para encontrar un elemento específico, use la función de filtro pulsando el botón Filtro e introduciendo parte del ID; la lista se reducirá automáticamente a los elementos que contengan el texto introducido.
Navegación
En ciertos modos, las pantallas de programa están organizadas en pestañas que se pueden seleccionar fácilmente tocando. Si una pestaña no está completamente visible, puede arrastrar la fila de pestañas horizontalmente para traer a la vista la pestaña deseada y seleccionarla.
Entrada y edición de texto
El cursor le permite insertar un valor o texto específico en una posición elegida dentro de una entrada existente simplemente tocando en la ubicación deseada. El teclado puede mostrarse u ocultarse en este editor multilínea usando la tecla de flecha en la esquina inferior izquierda.

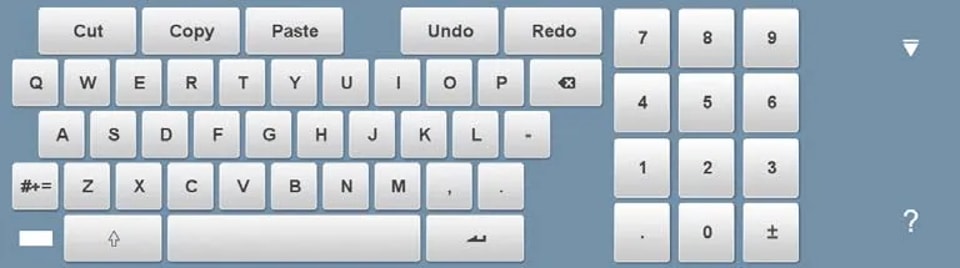

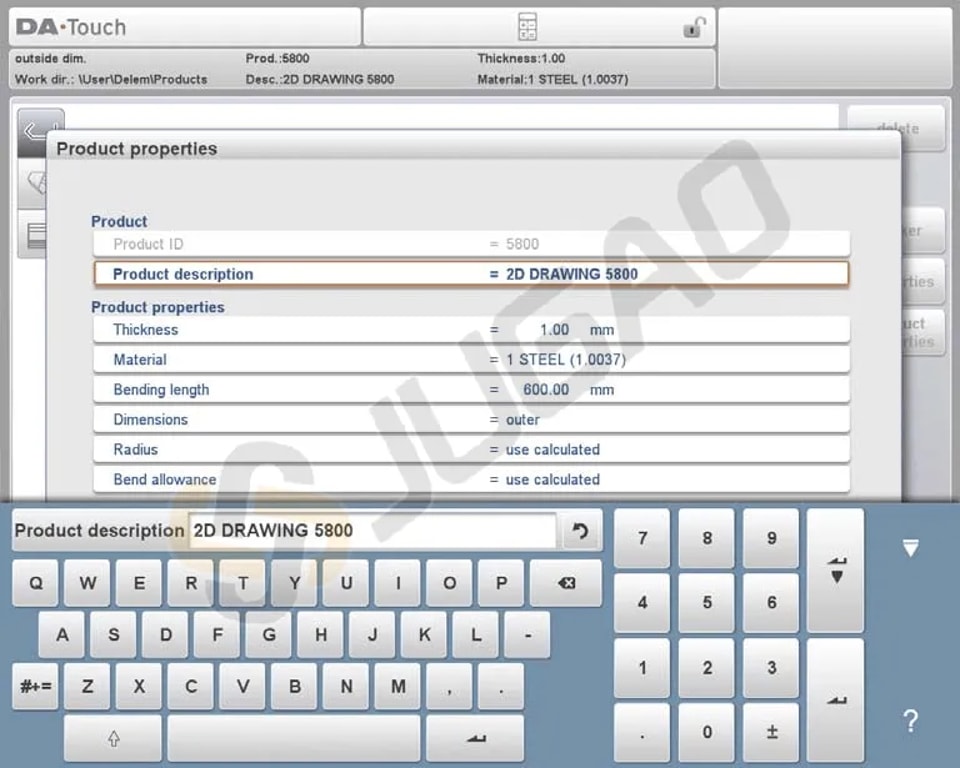

Escritura de caracteres alfanuméricos frente a caracteres especiales
El sistema de control DELEM DA-66T ofrece una interfaz fácil de usar diseñada para agilizar sus operaciones de plegadora con sus flexibles capacidades de entrada. Estas son las funciones clave:
l Compatibilidad con caracteres alfanuméricos y especiales: El teclado en pantalla admite tanto caracteres alfanuméricos como especiales, lo que facilita introducir una amplia variedad de datos según sea necesario.
l Entrada adaptada al contexto: Al editar campos numéricos, el teclado restringe automáticamente la entrada solo a números, y las opciones alfanuméricas aparecen atenuadas. En los campos que aceptan texto, está disponible el teclado completo.
l Acceso a caracteres especiales: Los caracteres especiales como ?, % y – se pueden acceder fácilmente mediante un botón dedicado en la parte inferior izquierda del teclado.
l Compatibilidad ampliada de caracteres: Manteniendo pulsada una tecla, puede acceder a opciones de caracteres ampliados como á, à, â, ã, ä, å, æ, lo que mejora la versatilidad de la introducción de datos.
Estas funciones están diseñadas para mejorar la eficiencia y la precisión de sus operaciones con el sistema de control DELEM DA-66T.

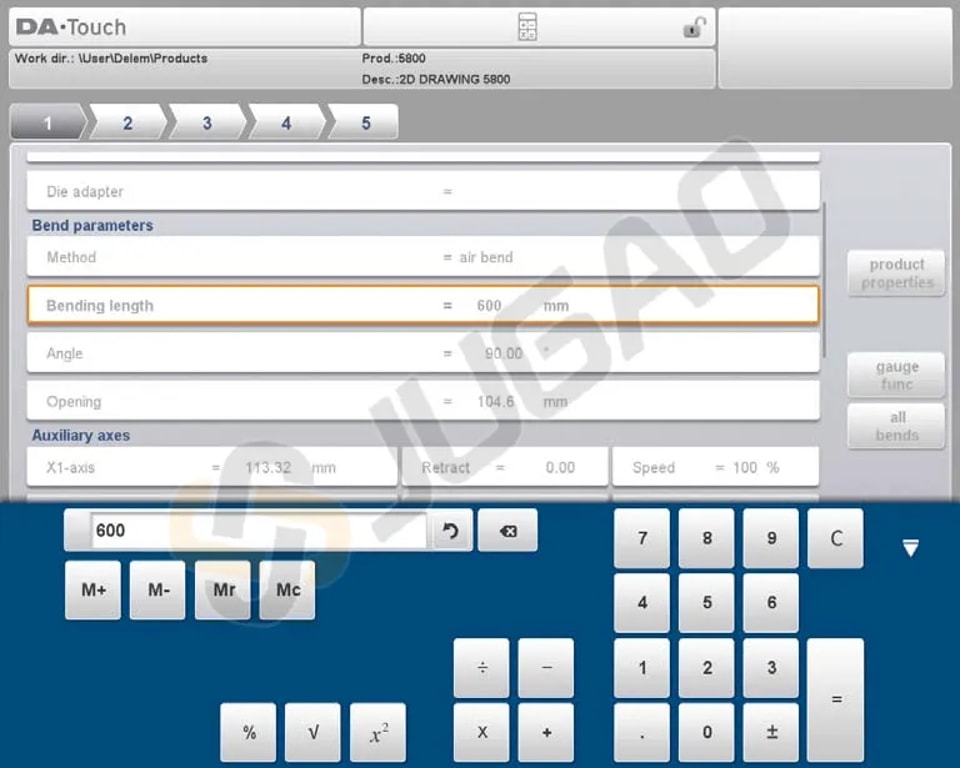

Calculadora
El sistema de control DELEM DA-66T incorpora la práctica función de «calculadora de escritorio», que mejora la eficiencia operativa de los operarios de prensa plegadora. Entre las principales características de esta función se incluyen:
l Acceso fácil: La calculadora se puede abrir directamente desde la parte superior de la pantalla seleccionando el icono de la calculadora.
l Funciones completas: La calculadora incluye operaciones aritméticas básicas (suma, resta, multiplicación y división), así como funciones avanzadas como porcentaje, raíz cuadrada, cuadrado y operaciones de memoria.
l Integración perfecta: Los operarios pueden cambiar fácilmente a la calculadora mientras introducen valores de parámetros. La calculadora usa automáticamente el valor del parámetro como entrada, y el resultado se transfiere directamente al campo del parámetro.
l Gestión eficiente de datos: No es necesario copiar ni pegar manualmente; el valor calculado se integra sin problemas una vez que se introduce y confirma en la línea de entrada de parámetros.
Estas funciones del DELEM DA-66T permiten a los operarios realizar cálculos de forma eficiente e integrarlos en las operaciones, mejorando la productividad general.

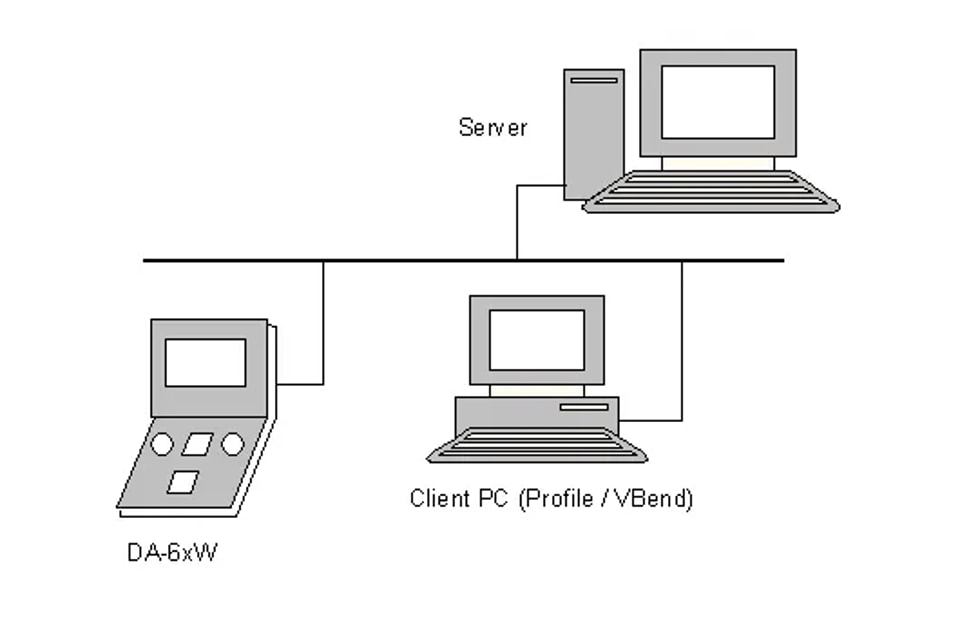

Red
El control CNC está equipado con una interfaz de red. La función de red ofrece a los operarios la posibilidad de importar archivos de producto directamente desde los directorios de red o exportar los archivos del producto terminado al directorio de red requerido.

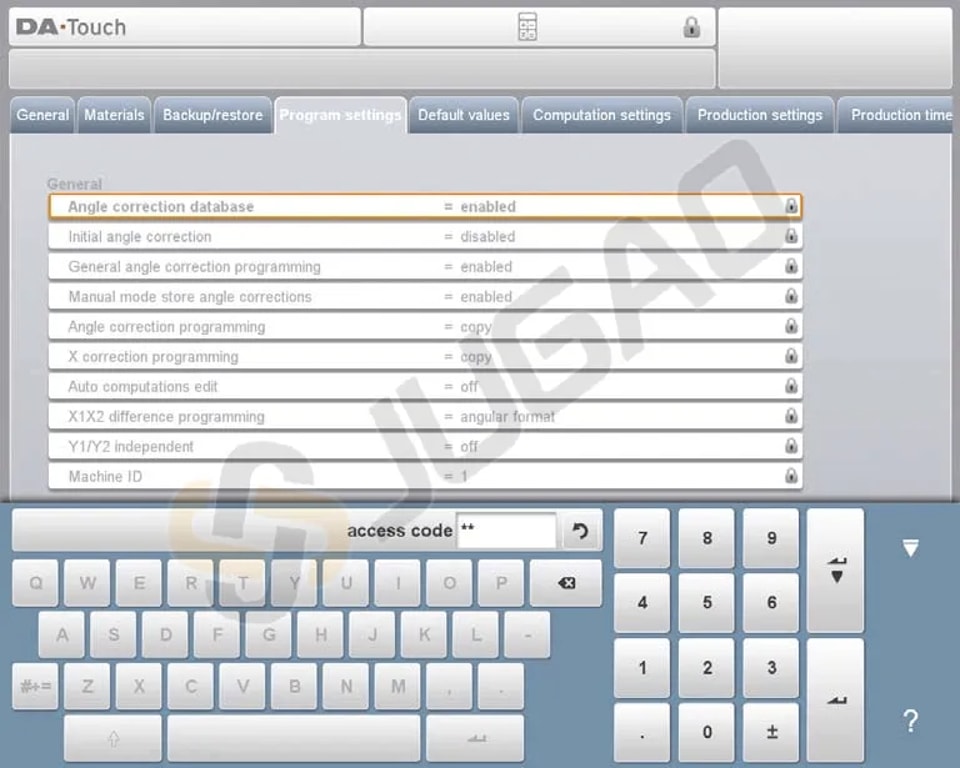

Función de bloqueo de teclas
El sistema de control DELEM DA-66T ofrece una eficaz función de bloqueo diseñada para proteger las operaciones de su prensa plegadora. Así es como funciona:
l Dos niveles de seguridad: El sistema ofrece dos niveles de bloqueo: Bloqueo de programa y Bloqueo de máquina.
ü Bloqueo de programa: Esto le permite seleccionar y ejecutar un producto solo en modo automático. Las modificaciones están restringidas, como indica el símbolo de candado gris.
ü Bloqueo de máquina: Esto impide por completo el uso tanto de la máquina como del control, indicado por un símbolo de candado rojo.
l Proceso sencillo de bloqueo/desbloqueo: Puede bloquear el control tocando el símbolo de candado en la parte superior de la pantalla. Según el código utilizado, el sistema entrará en modo de Bloqueo de programa o de Bloqueo de máquina. Para desbloquear, solo hay que introducir el código correspondiente.
l Indicadores visuales: Cuando el Bloqueo de programa está activo, aparecen símbolos de candado junto a los parámetros para indicar claramente que no se permiten modificaciones. Una vez desbloqueado, estos símbolos desaparecen.
l Códigos personalizables: Los usuarios tienen la flexibilidad de cambiar los códigos según sea necesario. Las instrucciones detalladas para gestionar estos códigos se pueden encontrar en el manual de instalación.
Gracias a la función de bloqueo de DELEM DA-66T, puede proteger eficazmente las operaciones y evitar cambios no autorizados en los ajustes de su prensa plegadora.
Panel de funciones OEM
El sistema de control DELEM DA-66T incorpora funciones que pueden personalizar los fabricantes de máquinas para mejorar la funcionalidad y ofrecer información crítica durante las operaciones de la prensa plegadora. Así es como funciona:
l Indicadores especiales: La esquina superior derecha de la pantalla está reservada para indicadores especiales, que pueden variar según la implementación del fabricante de la máquina. Estos indicadores ofrecen señales visuales rápidas sobre estados o alertas específicas de la máquina.
l Panel de funciones OEM: Al tocar la esquina superior derecha, los operarios pueden acceder al panel de funciones OEM. Este panel proporciona funciones personalizadas relacionadas con estos indicadores especiales, diseñadas para integrarse perfectamente con funciones específicas de la máquina.

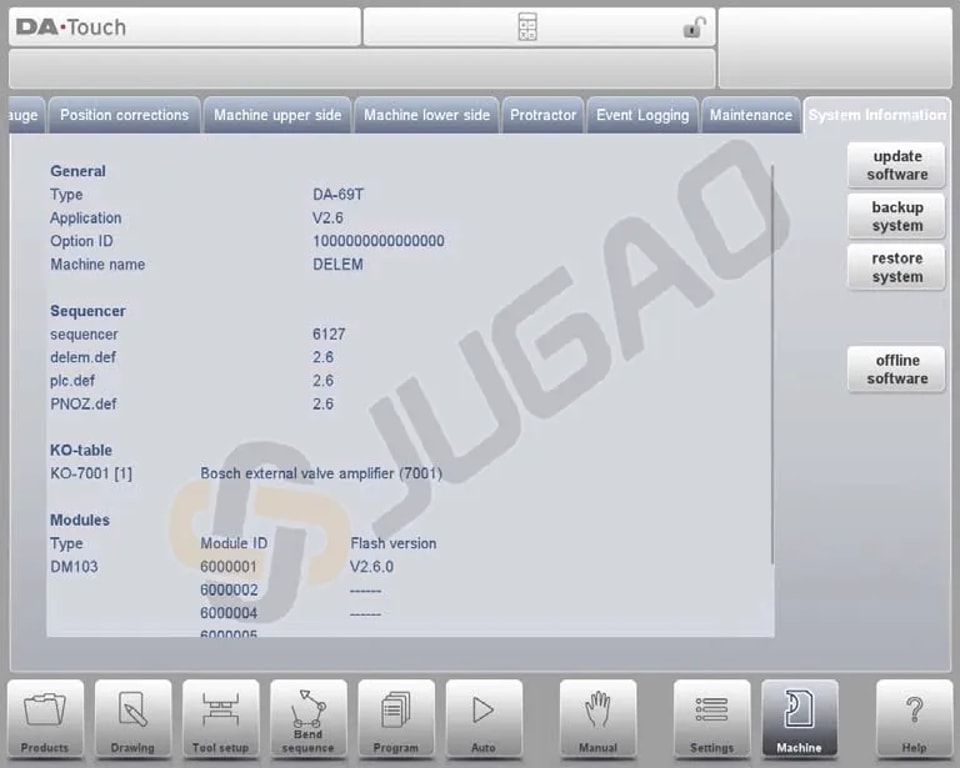

Versiones de software
La versión del software de su control se muestra en la pestaña Información del sistema del menú Máquina.
El número de versión mayor aumenta cuando se añaden nuevas funciones importantes, lo que puede modificar el flujo de trabajo normal y requerir una introducción adicional. En cambio, el número de versión menor aumenta para mejoras que no afectan al flujo de trabajo, mientras que el número de versión de actualización se utiliza para correcciones de la versión de software existente.
Conclusión
El uso adecuado del sistema de control DELEM DA-66T puede mejorar significativamente las operaciones de su prensa plegadora. Tenga en cuenta estas pautas y, para obtener asistencia detallada o realizar más consultas, póngase en contacto con nuestro equipo.
