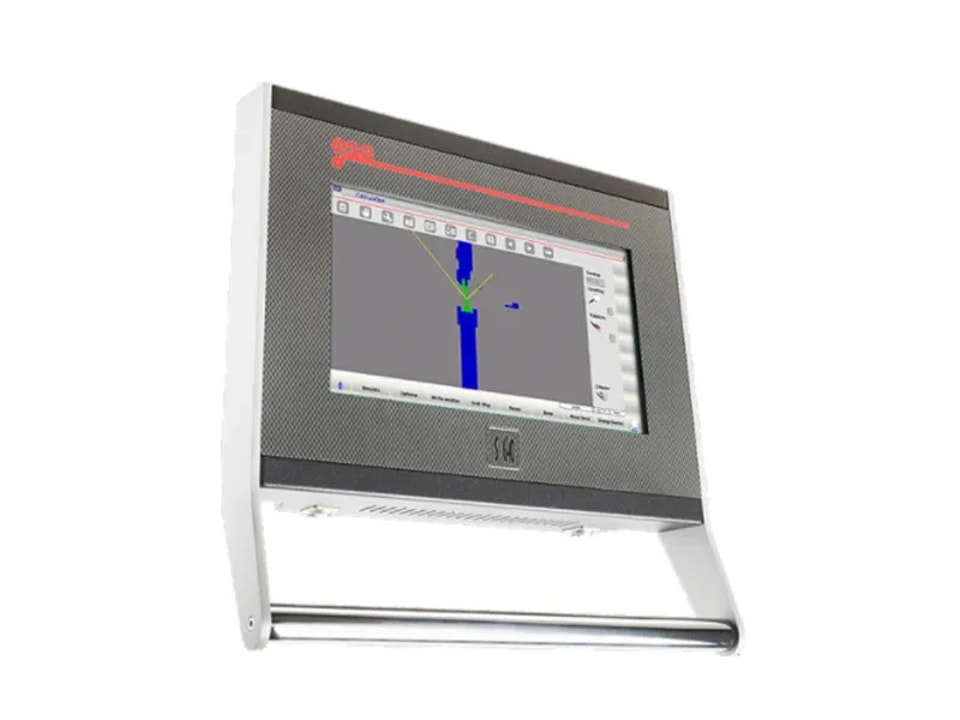

Sistema CNC gráfico 2D ESA S640

Sistema de control para plegadora CNC

Controlando con éxito la precisión y la productividad, la producción moderna de chapa metálica es inconcebible sin software de alto rendimiento. Los algoritmos de control altamente eficaces optimizan el ciclo de la máquina, reducen el tiempo necesario de preparación y garantizan una calidad alta y constante.

Sistema de control CNC ESA

Sistema CNC gráfico 2D ESA S640

Se dispone, como opción, de prestaciones de primer nivel para máquinas de hasta seis ejes, con cálculos automáticos de la secuencia de plegado y una base de datos de materiales para compensación predictiva, con el fin de reducir el desperdicio de material.
1. Pantalla táctil LCD de 15 pulgadas (resistiva)
2. Creación táctil de piezas gráficas 2D con secuencia automática
3. De serie hasta 4 ejes, ampliable hasta un máximo de 6 ejes.
4. Cálculo automático de la fuerza de plegado y del crowning.
5. Herramientas modulares para cada pieza o plegado.
6. Corrección directa del ángulo, también para el crowning.
7. Amplificación integrada para válvulas proporcionales y de presión.
8. Software gratuito de simulación offline para PC.
9. Gestión de máquinas en tándem (opcional, hasta 4 máquinas)
10. Interfaz Modbus TCP para SCADA o MES (opcional)

APLICACIONES TÍPICAS

● Plegadoras convencionales (mecánicas e hidráulicas), plegadoras hidráulicas sincronizadas, plegadoras hidráulicas de un solo cilindro con servocontrol y plegadoras accionadas eléctricamente
● Plegadoras hidromecánicas: especificaciones de software estilo americano
● Editor gráfico interactivo 2D para la introducción de datos de piezas y herramientas
● Visualización gráfica 2D del bastidor de la máquina, la pieza y las herramientas
● Identificación gráfica manual 2D de la mejor secuencia de plegado
● Programación de las posiciones de los ejes en modo tabular con comprobación automática de sintaxis, cálculo automático de las posiciones r, z y A y del tonelaje de plegado y crowning
● Interfaz de usuario tipo Windows®
● Programación completa offline en un PC estándar
● Para fabricantes está disponible el lenguaje de programación PLC IEC 61131-3 con utilidades de función escritas en IL o en lenguaje C
● Mensajes de alarma personalizables

ESPECIFICACIONES GENERALES

● Panel táctil de 15” (resolución WSVGA 1366x768)
● Lógicas integradas FPGA, montaje superficial, fibra óptica
● CPU Via Nano X2 E a 1,2 GHz con 2 GB de RAM
● Disco duro de silicio (disco flash) para más de 30.000 programas de piezas
● 2 puertos serie RS-232
● 2 puertos USB para memoria USB
● 1 puerto Ethernet
● 2 puertos CAN open
● Interfaz de fibra óptica
● Red de área local

Compacto con alto rendimiento. Pantalla táctil de 15”
Prestaciones de primer nivel para máquinas de hasta seis ejes. La amplia pantalla ofrece una excelente comodidad al operario, potenciando las ventajas de una interfaz totalmente gráfica.
Están disponibles, como opciones, cálculos automáticos de secuencia de plegado y una base de datos de materiales para compensación predictiva, a fin de reducir el desperdicio de material.
Corrección de bombeo en grados.
La compensación dinámica de bombeo está disponible para garantizar una linealidad de plegado perfecta.
Conexión directa del goniómetro Mitutoyo y del dispositivo Anglecheck para permitir la medición del ángulo durante el proceso.
