Si eres nuevo en la programación del sistema de control ESTUN E300, esta guía está diseñada especialmente para ti. Muchos usuarios nuevos están ansiosos por aprovechar todo el potencial de este sistema de control altamente adaptable, y este artículo te guiará a través de consejos básicos para principiantes para iniciar tu viaje de programación. Reconocido por su eficiencia y flexibilidad, el sistema de control ESTUN E300 puede dominarse con conocimientos fundamentales sólidos, y esta guía te proporcionará exactamente eso, ya sea que busques aumentar la precisión de la programación o simplemente comprender las operaciones fundamentales.

Tabla de Contenidos

1. Estructura de la Página de Interfaz

2. Programación de un Solo Paso

3. Programación de Múltiples Pasos

4. Movimiento Manual del Eje

5. Configuración de Parámetros del Troquel

6. Métodos de Corrección de Doblado

7. Preguntas Frecuentes (FAQ)

￮ Solución de Problemas de Errores Comunes de Programación

￮ Mejora de la Precisión de la Salida de Programación

8. Conclusión

Estructura de la Página de Interfaz

Comprender la estructura de página de la interfaz de programación ESTUN E300 es clave para una navegación y operación fluida. Después de encender el dispositivo y esperar a que se cargue el sistema, la pantalla mostrará automáticamente la página predeterminada de Paso Único. Toda la interfaz se divide en cinco secciones principales, cada una con un rol funcional específico, y familiarizarse con cada parte es esencial para la operación básica.

Barra de Título

Esta sección es visible en cada página de la interfaz, y su contenido de visualización es fijo de izquierda a derecha: Nombre de Página, Estado del Sistema y Modo de Operación.

• Nombre de Página : Muestra el nombre de la página de operación actual, como Paso Único, Múltiple o Programa.

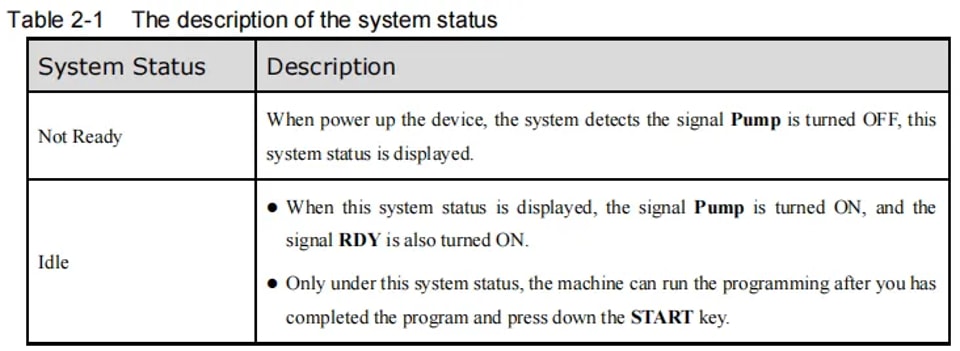

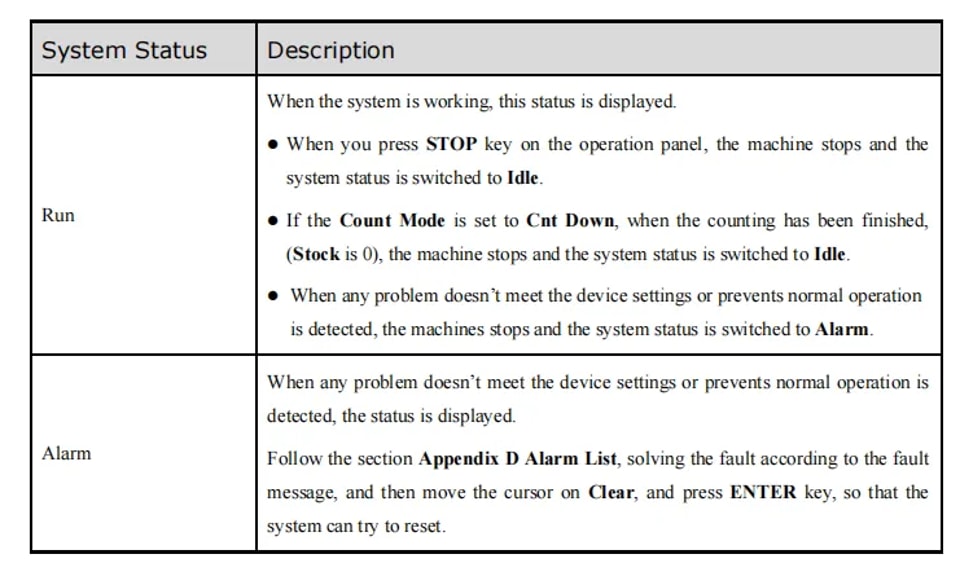

• Estado del Sistema : Muestra el estado de trabajo en tiempo real del sistema, con un total de seis opciones de estado diferentes para el ESTUN E300.

• Modo de Operación : Indica el modo operativo actual del dispositivo, con tres modos distintos disponibles para selección.

Visualización de Posición de Ejes

Esta área muestra los valores de posición en tiempo real de los ejes de la máquina, un componente crítico para lograr un control preciso de doblado. El dispositivo estándar ESTUN E300 viene con funciones de control predeterminadas de eje X y eje Y; para acceder a funciones de control de ejes más avanzadas, se recomienda contactar al equipo oficial de soporte técnico de ESTUN.

Área de Parámetros

Esta sección muestra la información de parámetros correspondiente a la página de operación actual—cada página funcional tiene su propio conjunto único de parámetros ajustables, todos claramente presentados aquí para visualización y edición rápida.

Sección de Información

En la interfaz ESTUN E300, esta parte detalla cada parámetro configurable, incluyendo rangos de valores editables y valores establecidos actuales. El tiempo del sistema también se muestra en el lado derecho de esta sección para fácil referencia durante la programación y operación.

Barra de Navegación

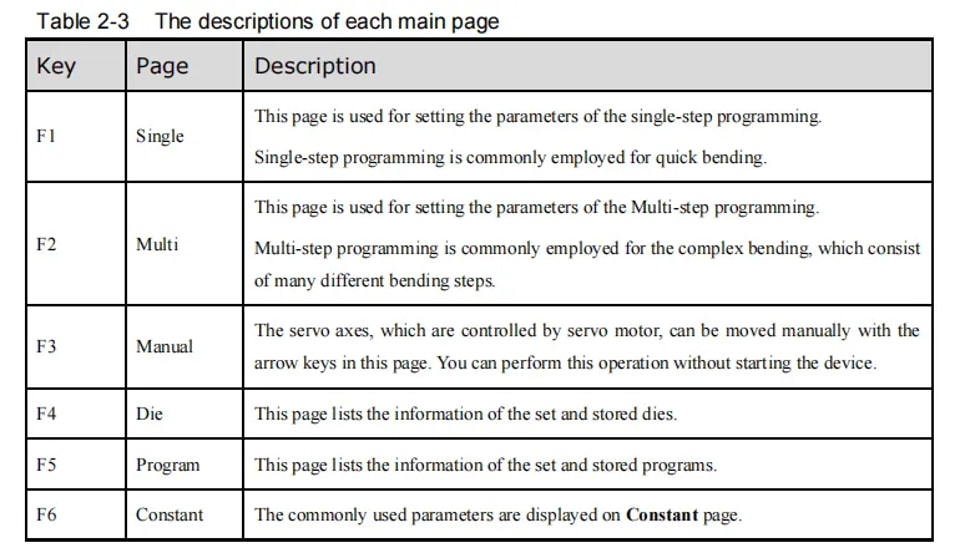

La barra de navegación corresponde a las teclas de función F1 a F6 en el panel de operación, permitiendo cambiar con un clic entre las principales páginas funcionales del sistema. Para la función específica de cada tecla y la descripción de la página correspondiente, consulta la Tabla 2-3 en el manual de usuario oficial del ESTUN E300. Dominar la barra de navegación es una habilidad básica que agiliza todas las operaciones de programación posteriores.

Familiarizarse con la estructura de página anterior te permitirá navegar con destreza por las diversas funciones y configuraciones del ESTUN E300, sentando una base sólida para una experiencia de programación fluida.

Programación de un Solo Paso

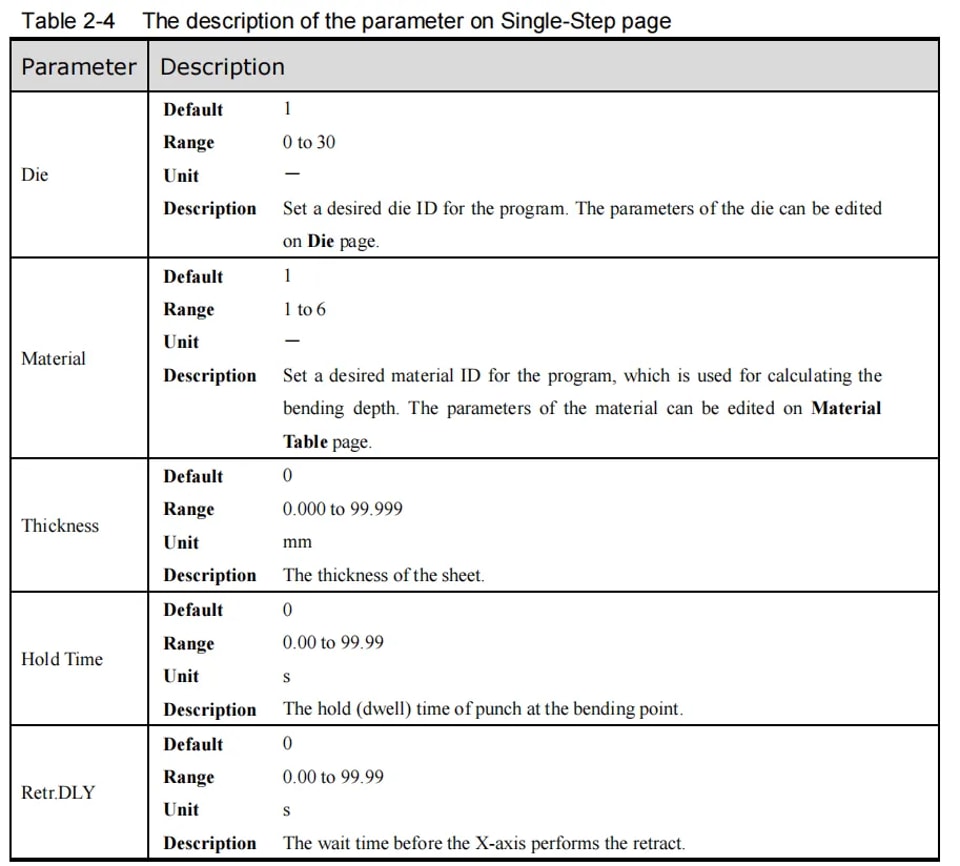

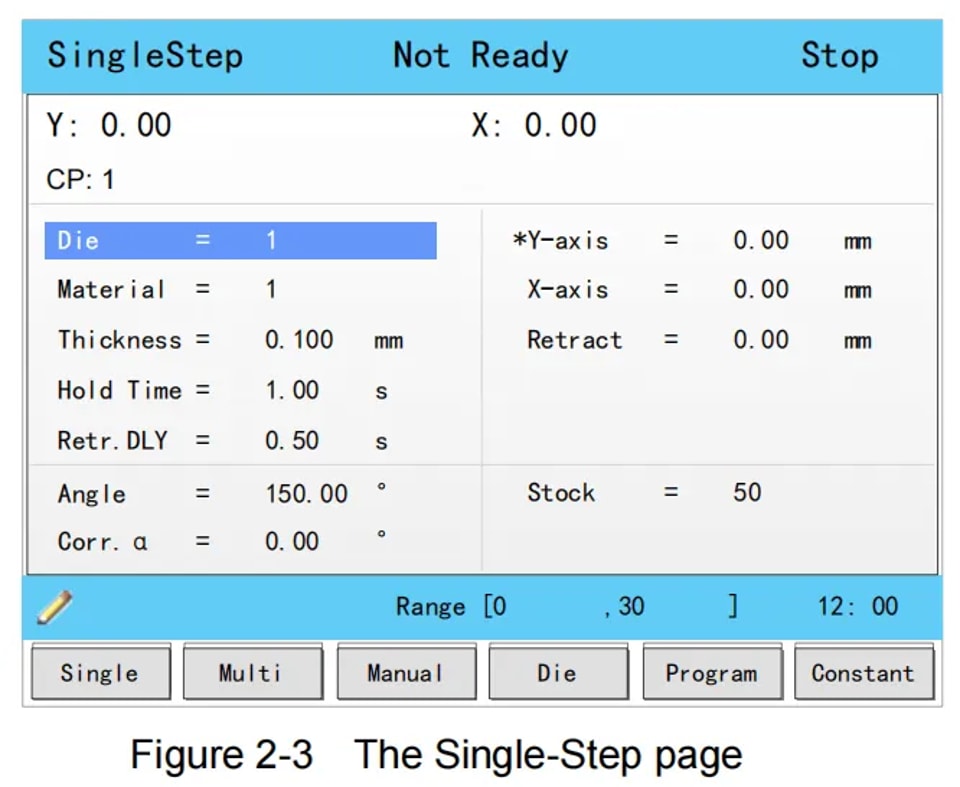

La programación de un solo paso es la página de función predeterminada para el ESTUN E300 (se muestra inmediatamente después del encendido) y está especialmente diseñada para operaciones de doblado rápidas que requieren solo un conjunto de parámetros de doblado. También puede ingresar manualmente a esta página presionando la tecla de función F1 en el panel de operación. La Tabla 2-4 en el manual del usuario proporciona una explicación detallada de todos los parámetros ajustables en esta página, lo cual es una referencia útil para la edición de parámetros.

Ejemplo Práctico de Programación

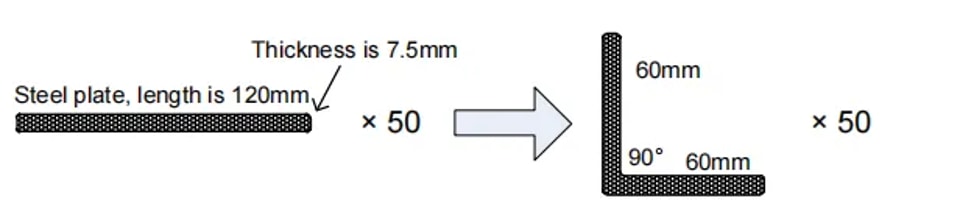

Tomemos el doblado de una placa de acero de 120 mm como ejemplo concreto para detallar el proceso de Programación de un Solo Paso.

Los requisitos básicos de curvatura son: posición del eje X establecida en 60 mm, ángulo de curvatura de 90°, espesor de la placa de acero de 7,5 mm y valor de stock de 50. Utilizamos programación basada en ángulos, con el ID de la matriz establecido en 1. Según la experiencia práctica de operación, también establecemos parámetros de proceso auxiliares: tiempo de retención de 3 segundos, retardo de retracción de 2 segundos y distancia de retracción de 5 mm.

Los pasos específicos de programación son los siguientes:

1. Navegue al parámetro Troquel e ingrese el valor 1;

2. Seleccione el parámetro Material e ingrese el valor 1;

3. Encuentre el parámetro Espesor e ingrese 7.5;

4. Establezca el parámetro Tiempo de Espera en 3;

5. Ingrese 2 para el parámetro Retr. DLY (retraso de retracción);

6. Establezca el parámetro de posición del eje X en 60;

7. Ingrese 5 para el parámetro Distancia de retracción;

8. Seleccione el parámetro Ángulo e ingrese 90;

9. Establezca el parámetro Material en 50.

Antes de iniciar la operación, asegúrese de que el Modo de Conteo en la página Constante esté configurado en Cnt Down. Finalmente, presione la tecla INICIAR en el panel de operación: el eje servo completará automáticamente la calibración de posición, y la máquina estará lista para la producción formal una vez finalizada la calibración.

Programación de Múltiples Pasos

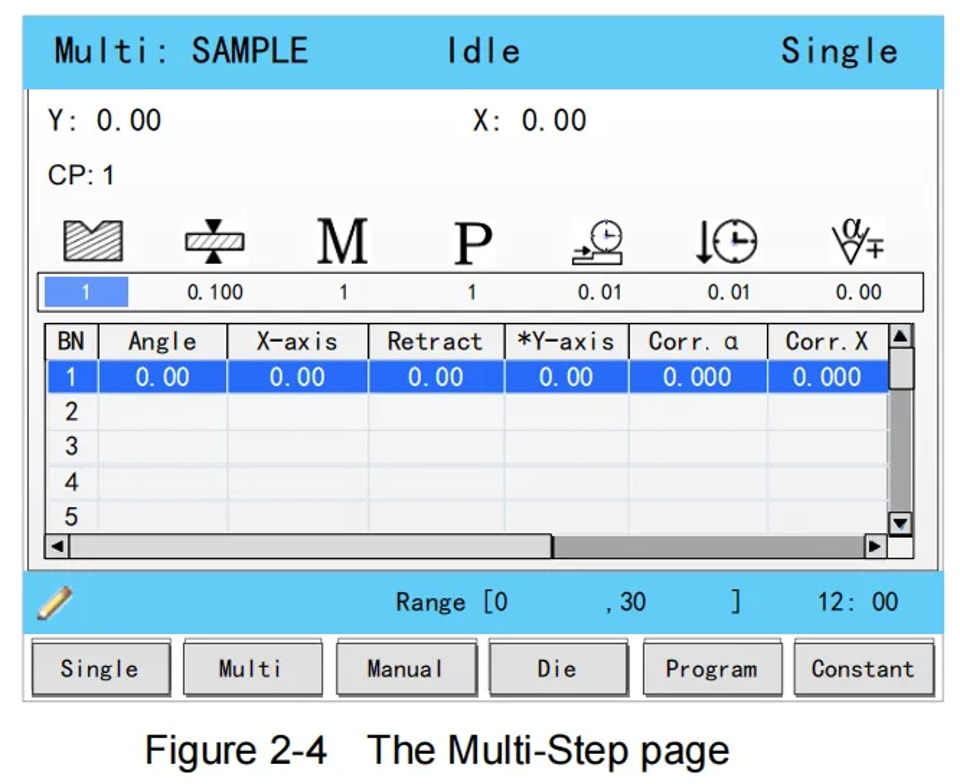

La Programación de Múltiples Pasos se utiliza para procesos de doblado complejos que requieren múltiples conjuntos de parámetros y pasos de doblado diferentes, y puede acceder a esta página funcional presionando la tecla de función F2.

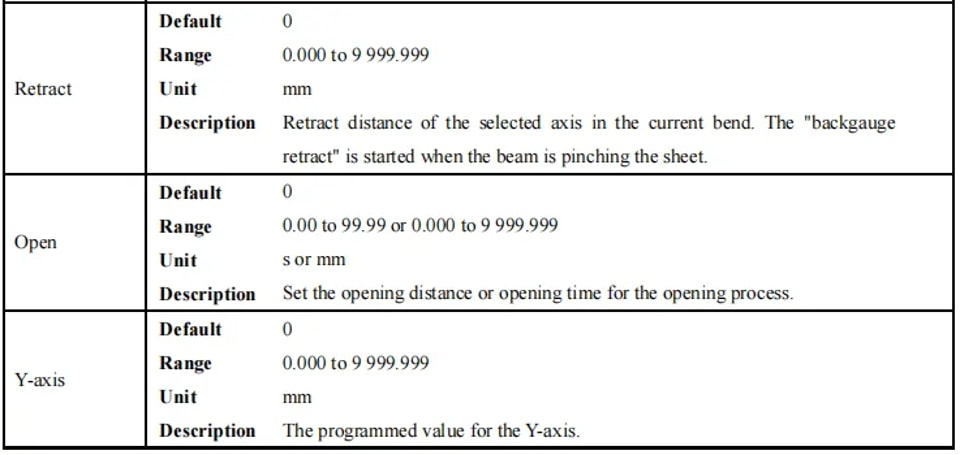

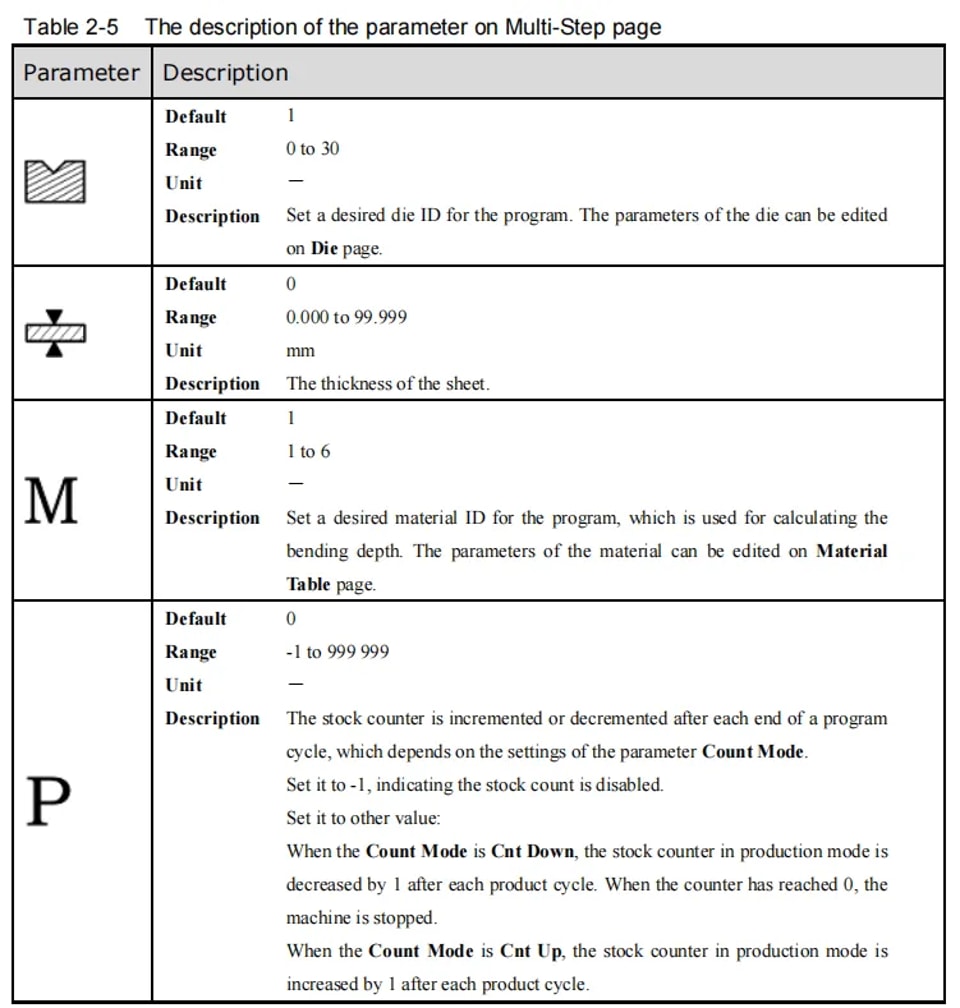

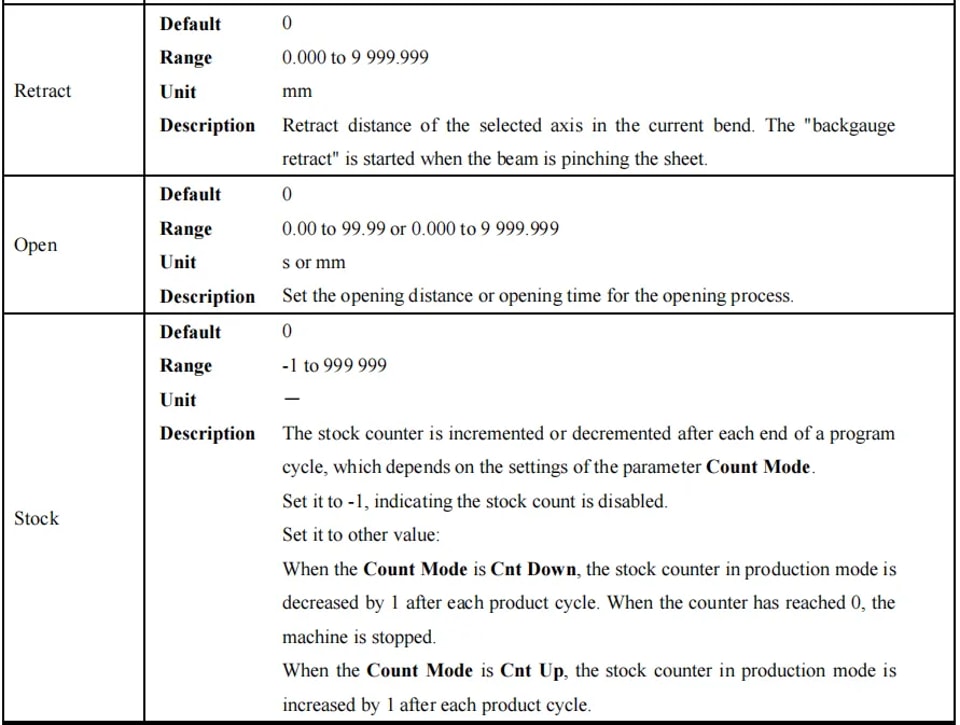

Todos los parámetros en esta página se detallan en la Tabla 2-5 del manual de usuario oficial, que puede consultarse durante la configuración y edición de parámetros.

Ejemplo Práctico de Programación

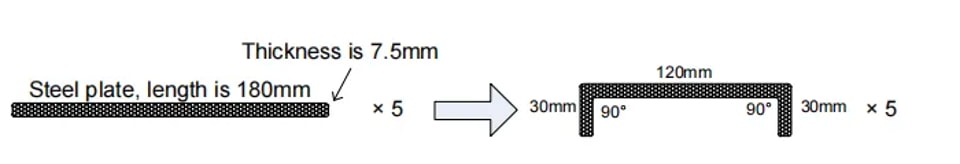

Utilizamos la flexión de una placa de acero de 180 mm para demostrar el proceso de programación de múltiples pasos. Esta tarea de flexión requiere dos pasos separados: ángulos de flexión de 90° para los segmentos de 120 mm y 30 mm de la placa de acero, con un grosor de placa de 7,5 mm y un valor de stock de 50 mm. Adoptamos programación basada en ángulos, configuramos el identificador del troquel en 1 y configuramos los mismos parámetros de proceso auxiliar que en el ejemplo de un solo paso: tiempo de sujeción 3 s, retraso de retracción 2 s y distancia de retracción 5 mm (tipo de material configurado como acero, valor 1).

Los pasos específicos de programación son los siguientes:

1. Mueva el cursor al parámetro Troquel e ingrese 1;

2. Establezca el parámetro Espesor en 7.5;

3. Seleccione el parámetro Material e ingrese 1;

4. Ingrese 50 para el parámetro Material;

5. Establezca el parámetro Retr. DLY en 2;

6. Ingrese 3 para el parámetro Tiempo de espera;

7. Para el primer paso de doblado (BN 1), ajuste el parámetro Ángulo a 90;

8. Para BN 1, establezca el parámetro de posición del eje X en 30;

9. Para BN 1, ingrese 5 para el parámetro Distancia de retracción;

10. Confirme todos los parámetros del primer paso presionando la tecla ENTER;

11. Un cuadro de diálogo emergente le pedirá que cree un nuevo paso de doblado—haga clic en Aceptar para confirmar;

12. Para el segundo paso de doblado (BN 2), establezca el parámetro de posición del eje X en 120;

13. Para BN 2, establezca el parámetro Distancia de retracción en 5;

14. Presione la tecla INICIO en el panel de operación para iniciar el proceso de doblado de múltiples pasos.

Después de las configuraciones anteriores, el eje servo del ESTUN E300 completará automáticamente la calibración de posición para cada paso de doblado, y la producción formal puede comenzar una vez que la máquina esté lista.

Movimiento Manual del Eje

Dominar el movimiento manual del eje es una habilidad fundamental para la operación del ESTUN E300, ya que es esencial para la depuración del equipo y los ajustes finos de posición de los ejes servos. Los ejes servos son impulsados por motores servos, y su movimiento manual puede controlarse mediante las teclas de flecha en la página Manual—esta operación no requiere iniciar el proceso de producción formal, lo que la hace ideal para la puesta en marcha del equipo antes de la operación.

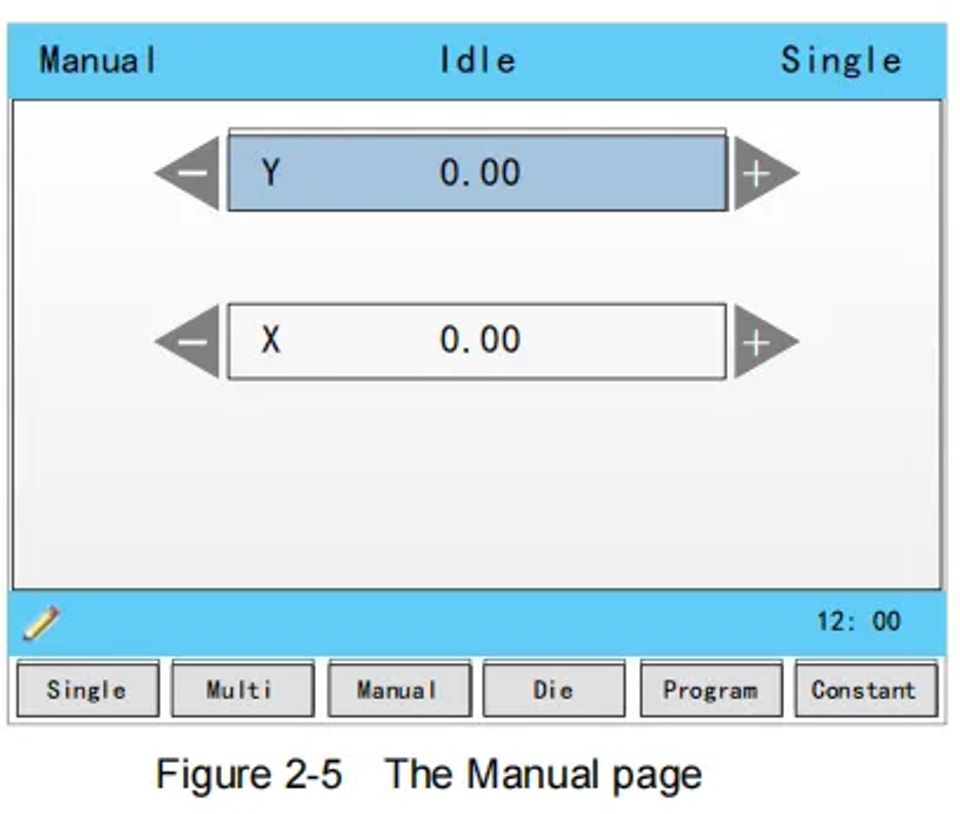

Puede ingresar a la página Manual presionando la tecla de función F3 después de encender el dispositivo (el sistema muestra la página predeterminada). El método de operación para el movimiento manual es simple:

• Presione las teclas de flecha ARRIBA y ABAJO para seleccionar el eje servo que necesita ajustar;

• Presione las teclas de flecha IZQUIERDA y DERECHA para establecer la dirección de movimiento del eje seleccionado.

La competencia en esta operación básica garantiza un preajuste preciso de la máquina, sentando las bases para resultados de doblado exactos.

Configuración de Parámetros del Troquel

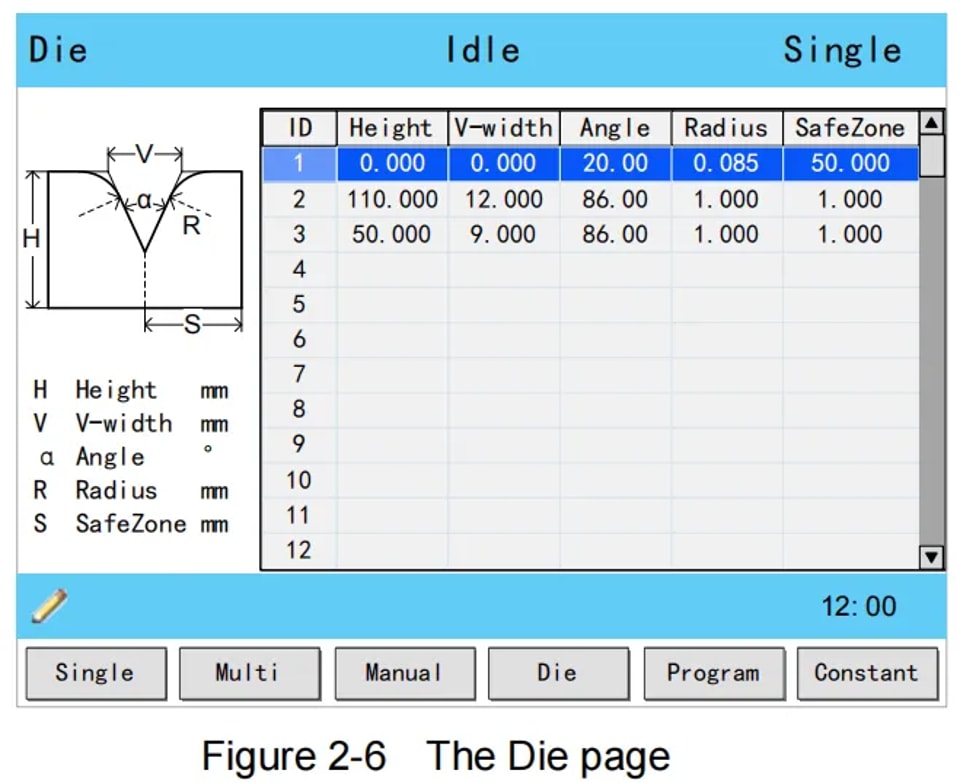

Al utilizar programación basada en ángulos para procesos de doblado, la configuración correcta de los parámetros de la matriz es un requisito previo para un doblado preciso. Puede acceder a la página de configuración de parámetros de la matriz presionando la tecla de función F4 en el panel de operación, y el método de configuración de parámetros es el siguiente:

1. Presione las teclas de flecha ARRIBA y ABAJO para seleccionar el ID de la matriz que necesita configurar.

2. Presione las teclas de flecha IZQUIERDA y DERECHA para cambiar entre diferentes parámetros ajustables de la matriz seleccionada.

3. Ingrese los valores de parámetros requeridos utilizando las teclas numéricas en el panel de operación.

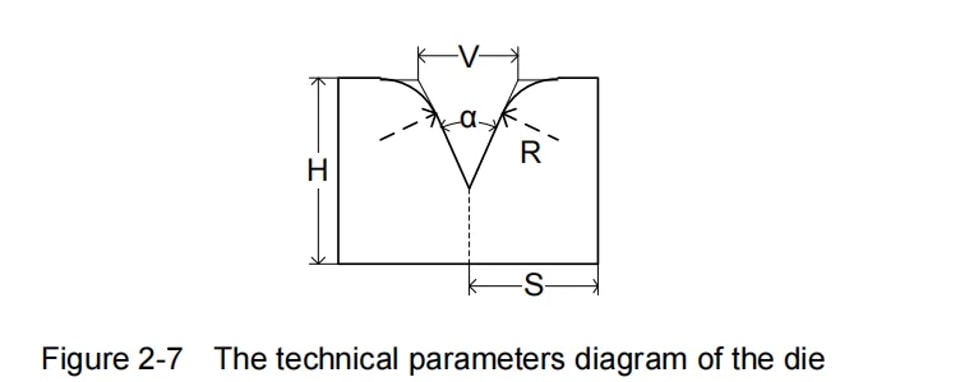

Los parámetros técnicos de la matriz se muestran en la Figura 2-7 del manual del usuario, con los parámetros principales definidos de la siguiente manera:

• H (Altura de la Matriz) : Se utiliza para calcular la profundidad de doblado de la máquina.

• V (Longitud de Abertura V) : La distancia entre las líneas tangentes intersectantes de la abertura V de la matriz.

• α (Ángulo de la Matriz) : El ángulo fijo de la abertura V de la matriz.

• R (Radio del Borde de la Abertura V) : El radio de chaflán de los bordes de la abertura V de la matriz.

• S (Distancia de Seguridad) : Un parámetro crítico para máquinas equipadas con un eje R, diseñado para prevenir colisiones entre el mango de operación y la matriz. La distancia de seguridad mínima se calcula automáticamente por el sistema basándose en las dimensiones de la matriz usando la fórmula: S = FS ＋ V ／ 2 (FS = la sección plana en el lado posterior de la ranura V; V = el valor de abertura de la matriz).

Métodos de Corrección de Doblado

Lograr resultados de doblado precisos con la ESTUN E300 depende de dominar las técnicas de corrección del doblado. Antes del procesamiento de producción formal, es esencial completar la puesta en marcha de la máquina: programar un proceso de doblado simple en la página de Paso Único y ejecutar un ciclo de doblado completo, luego medir el ángulo real de doblado, la profundidad de doblado y la distancia del tope posterior de la pieza. Compare estos valores reales con los valores programados establecidos para determinar si se necesitan ajustes de corrección. La ESTUN E300 admite tres tipos de corrección principales: corrección de ángulo, corrección del eje Y y corrección del eje X, cada uno con un rango de ajuste claro y un método de operación.

Corrección de Ángulo

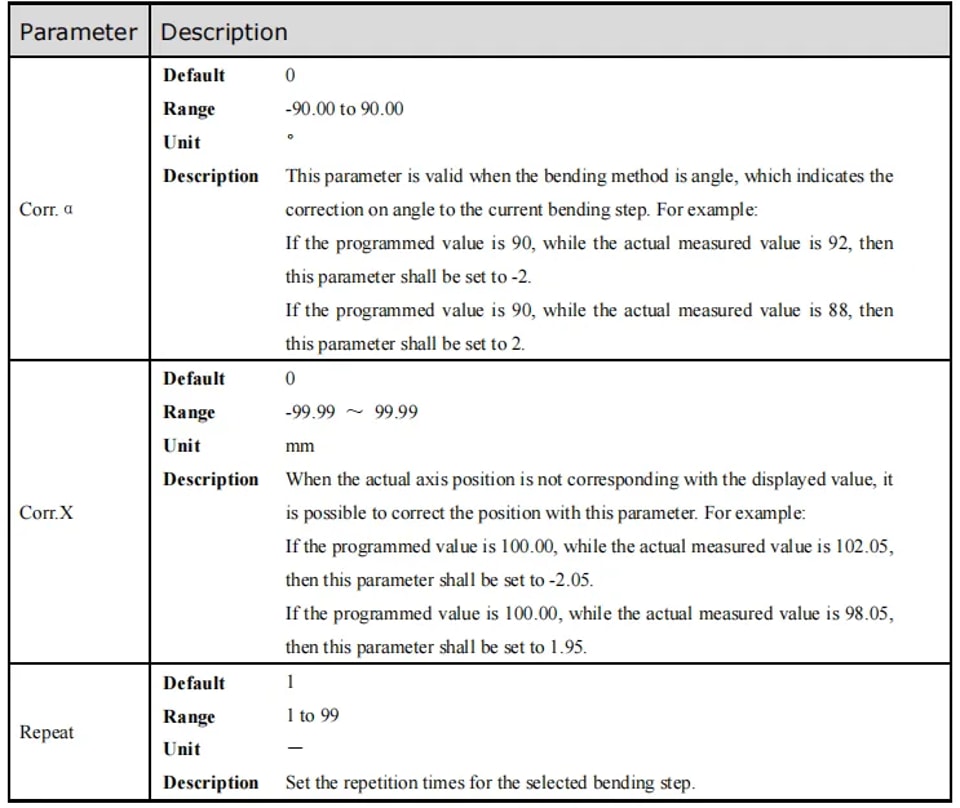

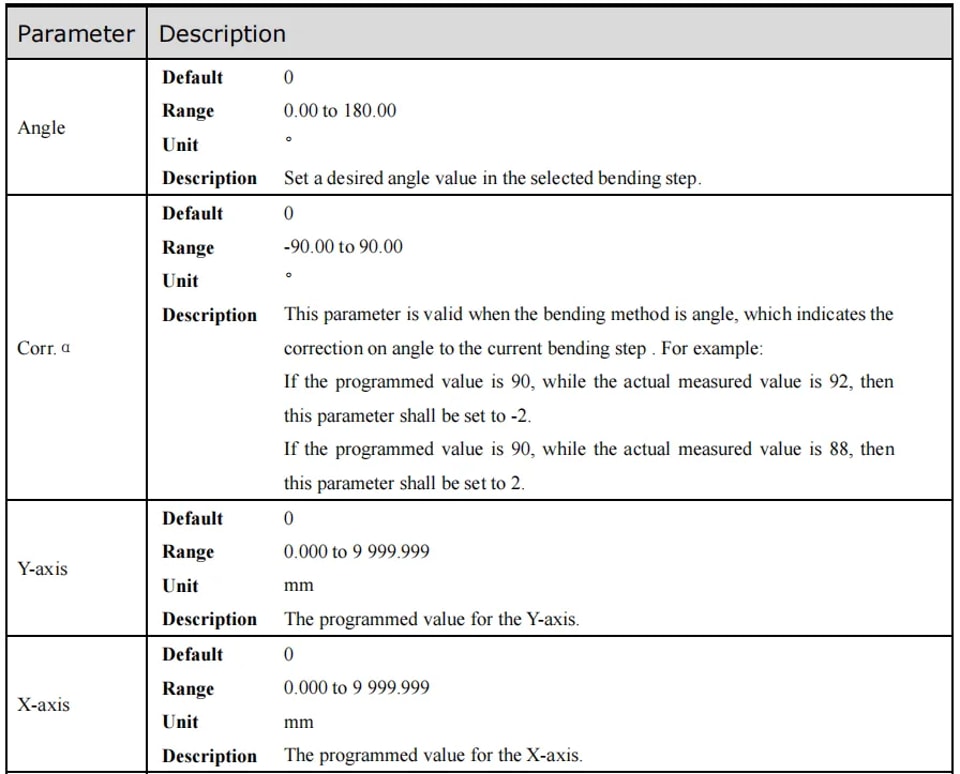

El rango ajustable del parámetro de corrección de ángulo (Corr. α) es de -90 a 90. Si el ángulo de doblado real de la pieza no coincide con el valor de visualización programado, realice la corrección según el valor de desviación: por ejemplo, si el ángulo programado es 90° pero el ángulo medido real es 92°, establezca Corr. α en -2; si el ángulo medido real es 88°, establezca Corr. α en 2 para compensar la desviación.

Corrección del eje Y

El parámetro de corrección del eje Y (Corr. Y) tiene un rango ajustable de -99,999 a 99,999, utilizado para ajustar finamente la profundidad de doblado. Para programación basada en profundidad, puede optimizar el efecto de corrección configurando repetidamente Corr. Y, acumulando experiencia práctica de operación y midiendo el cambio de profundidad de doblado por grado de ajuste angular. Este proceso de ajuste iterativo garantiza que la profundidad de doblado real coincida con los requisitos de diseño.

Corrección del eje X

La corrección del eje X (Corr. X) sigue la misma lógica básica que la corrección de ángulo, con un rango de parámetro ajustable de -99.999 a 99.999 para un ajuste preciso de la posición del tope posterior. Por ejemplo, si la posición programada del eje X es 100.00 mm pero la posición medida real es 102.05 mm, establezca Corr. X en -2.05; si la posición medida real es 98.05 mm, establezca Corr. X en 1.95.

Nota: El modo de programación paso a paso permite detener la máquina en cualquier momento durante el proceso de doblado, y el valor programado del eje X puede modificarse directamente, por lo que Corr. X generalmente no se requiere para operaciones paso a paso. Sin embargo, la programación de múltiples pasos implica varios pasos de doblado consecutivos, y Corr. X puede asignarse independientemente a cada paso para corrección de posición específica.

Preguntas Frecuentes (FAQ)

¿Cómo solucionar errores comunes en la programación de ESTUN E300?

Al encontrar errores de programación o de operación en el ESTUN E300, el primer paso es verificar el código de error que se muestra en la pantalla y consultar la sección de descripción del código de error y solución en el manual de usuario oficial. Al mismo tiempo, verificar que todas las conexiones de hardware del dispositivo estén seguras y que todos los parámetros del proceso estén configurados de acuerdo con los requisitos de doblado. La sección dedicada a la solución de problemas en el manual de usuario también proporciona soluciones detalladas para los errores más frecuentemente encontrados, lo cual es una referencia clave para la resolución de problemas.

¿Cómo mejorar la precisión de las salidas de programación de ESTUN E300?

Para mejorar la precisión de los resultados de doblado del ESTUN E300 Programming, la calibración regular del equipo es la medida central: la calibración oportuna garantiza que los ejes y sensores de la máquina mantengan un rendimiento preciso de medición y movimiento. Además, asegúrese de que todos los parámetros del proceso y del troquel estén configurados con exactitud de acuerdo con los requisitos específicos de doblado de la pieza, y ajuste los parámetros de corrección (Corr. α, Corr. Y, Corr. X) basándose en los resultados de medición reales. El mantenimiento diario constante del equipo (por ejemplo, lubricar las partes móviles, limpiar los sensores) y la actualización oportuna del software operativo del sistema también desempeñan un papel vital en el mantenimiento de la precisión de programación y doblado a largo plazo.

Conclusión

Dominar las operaciones básicas y las habilidades de programación del ESTUN E300 es la clave para mejorar su eficiencia laboral y la precisión del doblado con este sistema de control. Esta guía ha cubierto todos los conocimientos esenciales para principiantes, incluyendo la comprensión de la estructura de la página de interfaz, el dominio de la programación paso a paso y multipaso, la operación del movimiento manual de ejes, la configuración de parámetros de troquel, el uso de técnicas de corrección de doblado y la resolución de errores comunes. Al consolidar estas habilidades fundamentales, construirá una base sólida para aprender técnicas de programación y operación más avanzadas del ESTUN E300 en el futuro.

Si desea expandir aún más sus habilidades con ESTUN E300 o resolver desafíos específicos de programación y doblado complejos, se recomienda consultar los recursos técnicos oficiales completos o contactar al equipo técnico experto profesional de ESTUN. Para obtener orientación operativa más profunda o asistencia técnica personalizada, también puede acceder a la documentación y materiales adicionales oficiales para el aprendizaje continuo y la mejora de habilidades.
