Funciones de la página básica de CYBELEC CybTouch 6 C

Tabla de contenido

1. Página numérica de plegado

1.1 Funciones disponibles en la página de Bend Numerical

2. página Más

2.1 Funciones disponibles en la página More

3. Función Copiar a todos

4. Preguntas frecuentes (FAQ)

5. Conclusión

La página básica CYBELEC CybTouch 6 C sirve como interfaz operativa principal para la maquinaria CNC, ofreciendo un control intuitivo y eficiente de los procesos de plegado en la fabricación de metal. Tanto si está actualizando su equipo, perfeccionando sus habilidades de operación CNC o buscando optimizar los flujos de trabajo diarios de producción, dominar las funciones de esta página básica es clave para liberar todo el potencial de rendimiento de su maquinaria. Esta guía detalla todas las funciones esenciales de la página básica CYBELEC CybTouch 6 C, explicando cómo cada característica agiliza las operaciones de plegado y eleva la precisión y la eficiencia del mecanizado.

1. Página de Bend Numerical

La página Bend Numerical (Bend Num Page) es lainterfaz de trabajo principalde la página básica CYBELEC CybTouch 6 C, actuando como el centro de control de todas las ejecuciones de operaciones de plegado. Es el punto de partida de casi todos los comandos operativos de la máquina y también sirve como puerta de navegación hacia otros módulos funcionales del sistema CYBELEC CybTouch 6 C, lo que la convierte en un componente indispensable para las operaciones diarias de mecanizado.

1.1 Funciones disponibles en la página de Bend Numerical

Esta página está diseñada para introducir de forma directa y eficiente los parámetros de la operación de plegado, permitiendo a los operarios establecer, ajustar y confirmar en tiempo real los datos básicos de plegado. Todas las activaciones básicas de la operación de plegado y las calibraciones de parámetros se completan en esta interfaz, sentando las bases para procesos de mecanizado posteriores precisos y fluidos.

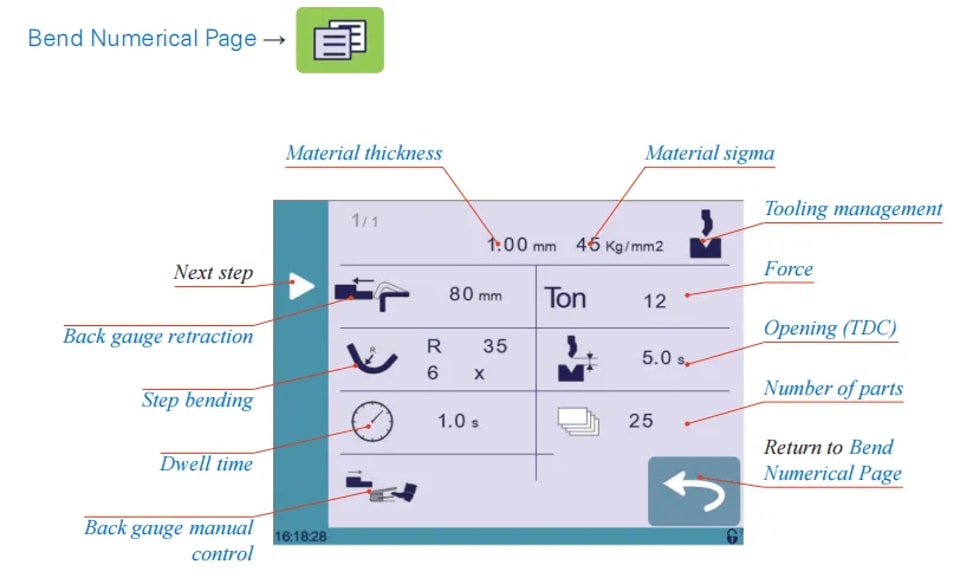

2. Página More

La página More es un módulo funcional ampliado de la página básica CYBELEC CybTouch 6 C, que complementa la página Bend Numerical al ofrecer una amplia gama de visualizaciones de parámetros relacionados con la pieza y opciones de configuración personalizables. Las funciones específicas disponibles en esta página se ajustan dinámicamente en función de la configuración de la máquina y del tipo de operación de plegado que se esté realizando, ofreciendo un apoyo operativo específico y flexible para distintos escenarios de mecanizado.

2.1 Funciones disponibles en la página More

La página More integra una amplia gama de funciones operativas ampliadas, cada una adaptada para optimizar enlaces específicos del proceso de plegado, con las siguientes funciones clave:

• Gestión de herramientas: Cuando esta función se desactiva (en gris), los iconos de Punzones y Matrices de la página Bend Numerical se deshabilitan automáticamente, evitando errores de manipulación accidental de los parámetros de utillaje durante procesos específicos.

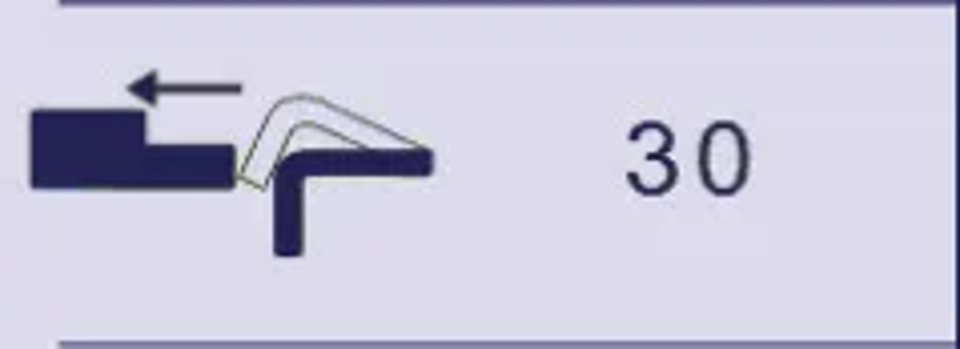

• Retracción del tope trasero: Controlada mediante un icono dedicado, esta función permite a los operarios activar o desactivar la retracción del tope trasero según sea necesario. El valor del parámetro de secuencia para la retracción puede modificarse de forma independiente para cada paso del programa, adaptándose a los requisitos de retracción de distintos procesos de plegado.

• Ajuste de fuerza: Esta función requiere que los operarios introduzcan la fuerza de plegado específica necesaria para la pieza. La fuerza de plegado óptima se determina en función de la experiencia del operario y de las pruebas reales de plegado, garantizando que el efecto de plegado cumpla los requisitos del proceso sin dañar la pieza ni el utillaje.

• Apertura (PMS): Cuando se activa, este parámetro define la distancia de recorrido ascendente de la viga desde el punto muerto inferior (PMI), garantizando suficiente espacio para la extracción segura de la pieza plegada. Cuando se desactiva, la viga vuelve automáticamente por defecto a la posición del interruptor de límite máximo.

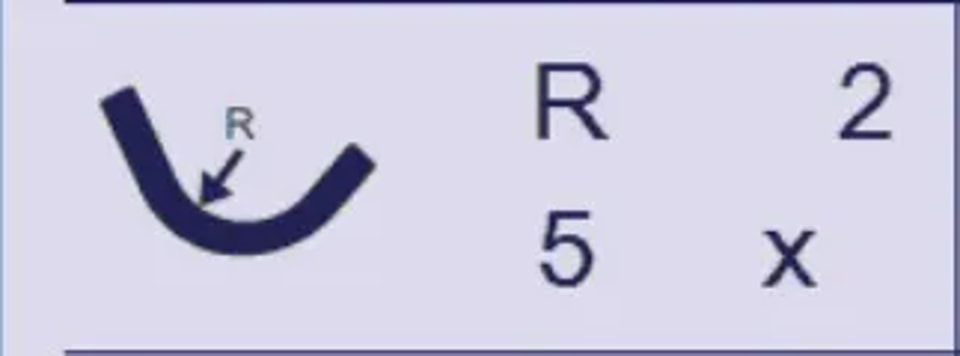

• Plegado por pasos: Para mecanizar plegados de gran radio, los operarios pueden programar el proceso estableciendo en esta página el valor del radio objetivo y el número de pasos de plegado. Nota operativa importante: la longitud del segmento debe ser mayor que la mitad de la abertura en V de la matriz para garantizar la racionalidad y precisión del proceso de plegado por pasos.

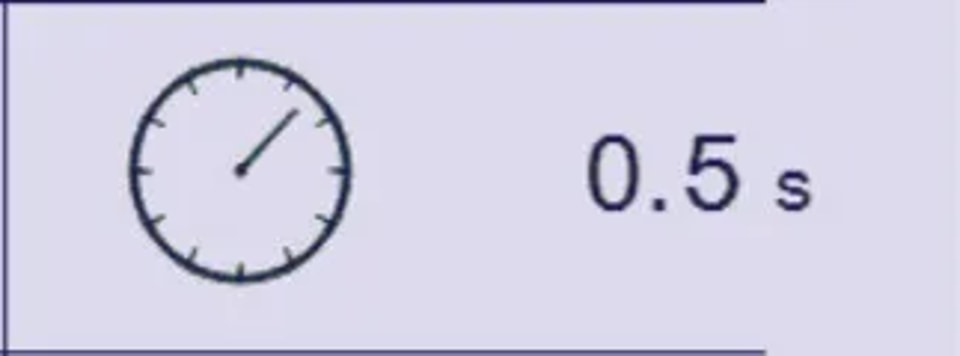

• Tiempo de mantenimiento: Esta función establece la duración durante la cual el punzón permanece en el punto muerto inferior (PMI) antes de moverse hacia arriba. Si la función se desactiva, la máquina aplica automáticamente el parámetro de tiempo de mantenimiento predeterminado preconfigurado en el sistema.

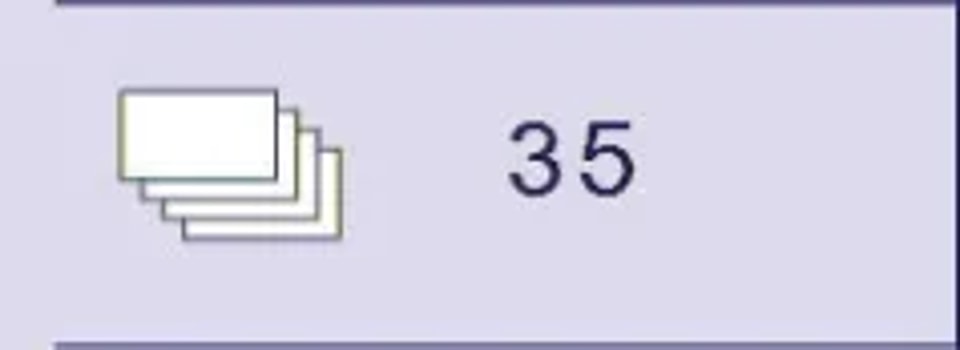

• Número de piezas: Los operarios pueden introducir en esta página la cantidad total de producción de las piezas. El sistema actualiza automáticamente el contador de producción después de completar cada pieza, y una ventana emergente amarilla avisará al operario cuando se alcance la cantidad objetivo de producción, facilitando el control de la cantidad producida.

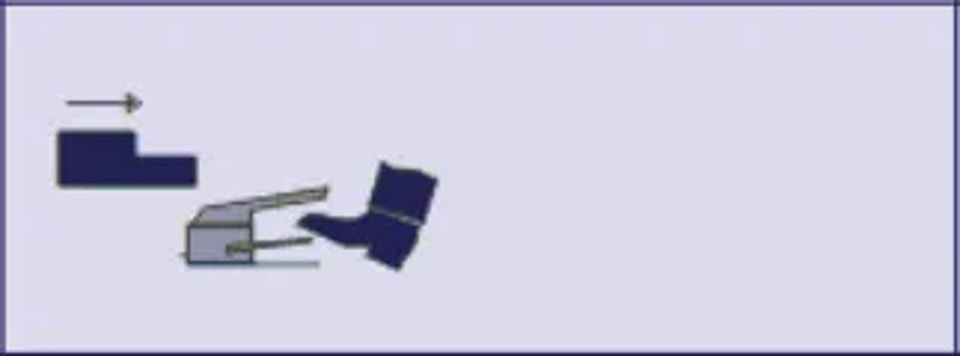

• Control manual del tope trasero: Al activar este ajuste, se habilita el control manual del movimiento del tope trasero, y todas las operaciones de movimiento son iniciadas por el operario mediante dispositivos de control externos, como un pedal o un botón de arranque, lo que mejora la flexibilidad del ajuste del tope trasero para necesidades especiales de mecanizado.

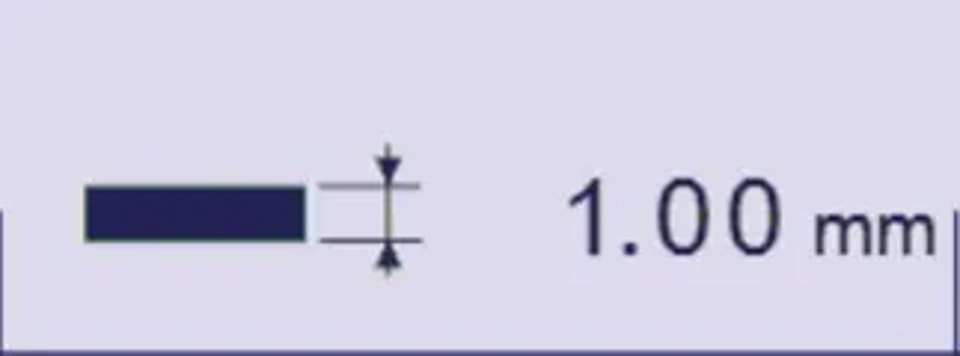

• Espesor del material: Este es un parámetro básico de la pieza que debe introducirse en la página; el sistema utiliza este valor para calcular con precisión la profundidad de plegado en función de la herramienta seleccionada, algo fundamental para garantizar la precisión dimensional del plegado de la pieza.

• Sigma del material: Este campo se utiliza para introducir el valor sigma del material, sirviendo como referencia informativa para los operarios y, además, almacenándose como parámetro formal de la pieza para la trazabilidad y la optimización del proceso de plegado.

3. Función Copiar a todo

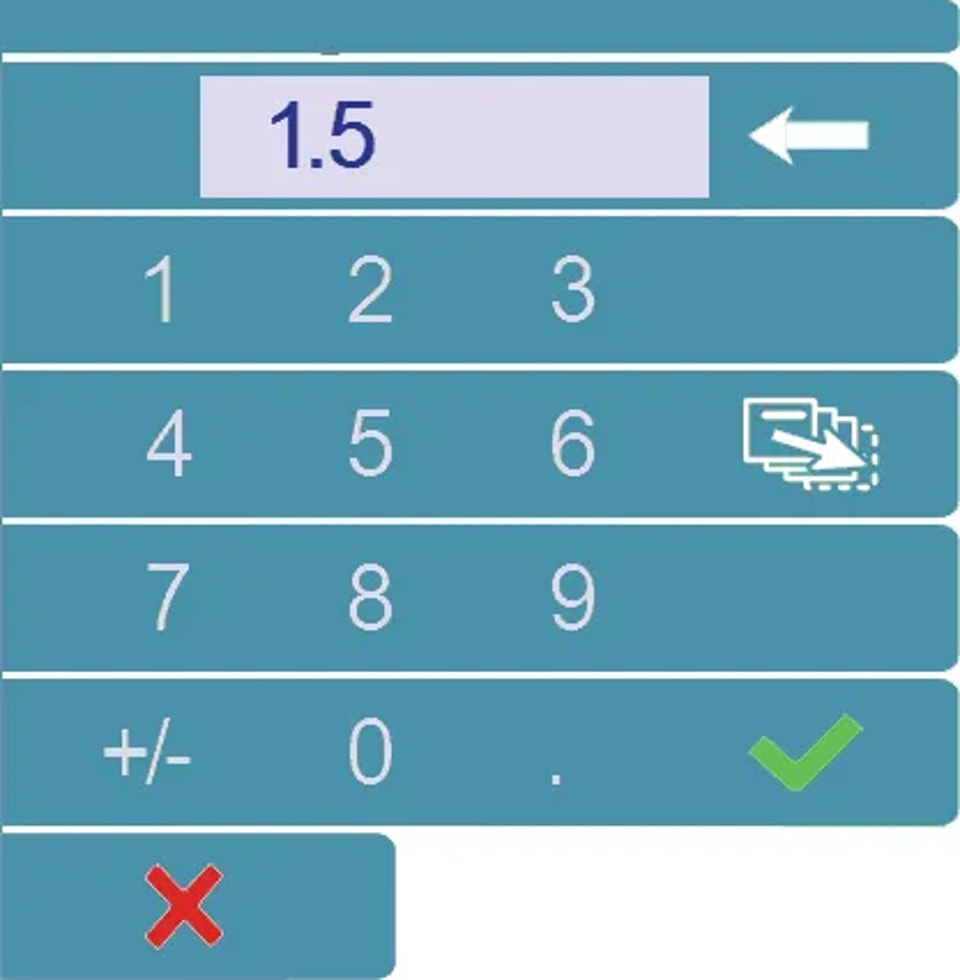

La función Copiar a todo es una característica de alta eficiencia de la página básica CYBELEC CybTouch 6 C, diseñada para simplificar el trabajo repetitivo de configuración de parámetros. Esta función está integrada en el teclado numérico de los campos de entrada de parámetros pertinentes (p. ej., fuerza, plegado, correcciones, etc.), lo que permite a los operarios copiar un valor de parámetro predefinido atodos los pasos del programa de plegado actualcon un solo clic.

Al eliminar la necesidad de introducir manualmente y de forma repetida el mismo parámetro en varios pasos del programa, esta función no solo reduce de manera significativa el tiempo y el esfuerzo de la configuración del programa, sino que también garantiza la coherencia de los parámetros en todos los pasos del proceso, evitando eficazmente errores de mecanizado causados por entradas manuales inconsistentes. Es una función clave para mejorar la eficiencia de la producción por lotes y la configuración de programas de plegado complejos, aportando mayor eficiencia operativa y precisión de mecanizado a las tareas de trabajo de metales.

4. Preguntas frecuentes (FAQ)

¿Cómo puedo acceder a la página numérica de plegado en la página básica CYBELEC CybTouch 6 C?

Acceder a la página numérica de plegado es sencillo: navegue por el menú principal del sistema y seleccione laopción Num plegado . Esta página ofrece una interfaz dedicada para la introducción eficiente y el ajuste en tiempo real de todos los parámetros numéricos necesarios para las operaciones de plegado, actuando como el centro operativo principal para el mecanizado diario.

¿Cómo utilizo la función Copiar a todo en la página básica CYBELEC CybTouch 6 C?

La función Copiar a todo se utiliza para replicar rápidamente los mismos ajustes de parámetros en todos los pasos del programa actual. Primero, establezca el valor del parámetro deseado en el campo de entrada correspondiente (p. ej., fuerza de plegado, valor de corrección) y luego seleccione laopción Copiar a todo del teclado numérico del campo. El sistema aplicará automáticamente el valor configurado a todos los pasos del programa, agilizando el flujo de trabajo y garantizando la coherencia de los parámetros en todo el proceso de plegado.

¿Existe alguna forma de restablecer los ajustes en la página básica CYBELEC CybTouch 6 C si es necesario?

Sí. Si necesita restaurar los ajustes de la página a los valores predeterminados del sistema, acceda almenú de configuración/ajustes de la máquina y localice laopción Restablecer .Nota importante : Antes de realizar un restablecimiento, asegúrese de guardar todos los parámetros importantes del proceso, los datos del programa y los ajustes personalizados, ya que la operación de restablecimiento borrará todas las configuraciones definidas por el usuario y restaurará todos los ajustes al estado predeterminado de fábrica.

5. Conclusión

La página básica CYBELEC CybTouch 6 C es una interfaz operativa altamente funcional y fácil de usar, cuyos módulos principales y funciones ampliadas forman un sistema operativo completo para el mecanizado CNC de plegado. La página numérica de plegado proporciona las capacidades esenciales de configuración de parámetros e inicio de operaciones para los procesos de plegado, mientras que la página Más ofrece funciones ampliadas específicas y ajustes personalizables para distintos escenarios de mecanizado, y la función Copiar a todo optimiza la eficiencia de la configuración del programa y la gestión de parámetros.

Al comprender plenamente y utilizar con destreza todas las funciones de esta página básica, los operarios pueden agilizar significativamente los flujos de trabajo de plegado, reducir el trabajo manual repetitivo y garantizar la coherencia y precisión de los parámetros de mecanizado, maximizando en última instancia la eficiencia operativa y la precisión de mecanizado de la maquinaria de plegado CNC.

Si necesita más ayuda con el funcionamiento de las funciones, la optimización personalizada del proceso o el soporte de mantenimiento del equipo, no dude en ponerse en contacto con nuestro equipo técnico profesional. Además, asegúrese de consultar nuestra otra documentación oficial para obtener información más detallada sobre cómo optimizar el rendimiento de su maquinaria CYBELEC CybTouch 6 C y desbloquear capacidades de mecanizado más avanzadas.
