¿Están tus prensa plegadora componentes eléctricos diseñados para ofrecer tanto seguridad como eficiencia? Los sistemas eléctricos confiables son la columna vertebral de operaciones de doblado sin problemas y seguras, asegurando un rendimiento óptimo y minimizando riesgos.

Introducción

Los componentes eléctricos en una prensa plegadora son responsables de funciones críticas como la distribución de energía, los bloqueos de seguridad y los apagados de emergencia. Mantener y configurar adecuadamente estos componentes no solo mejora la eficiencia operativa sino que también reduce significativamente la probabilidad de accidentes y tiempos de inactividad no planificados.

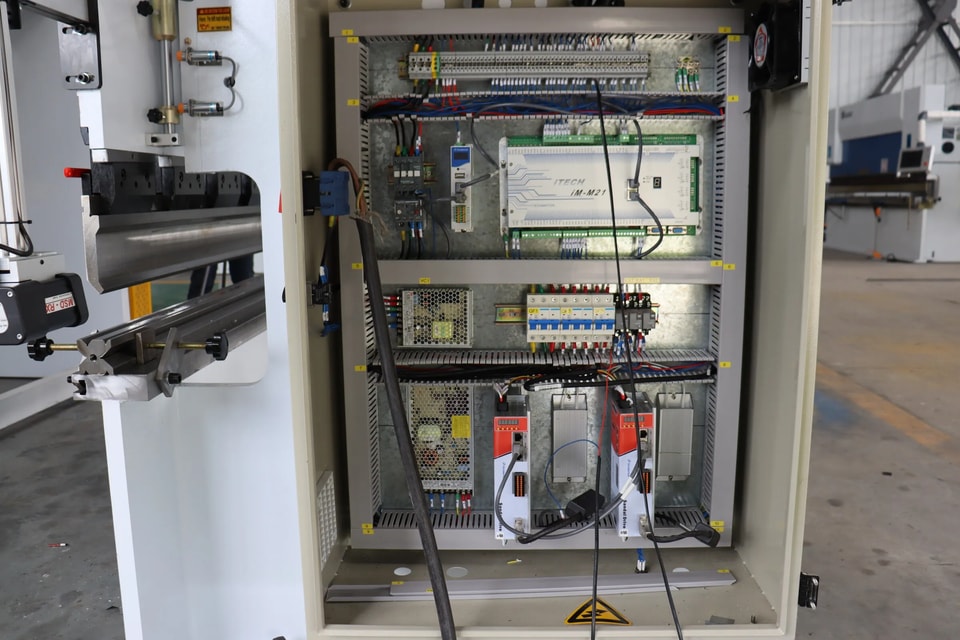

Gabinete Eléctrico Principal

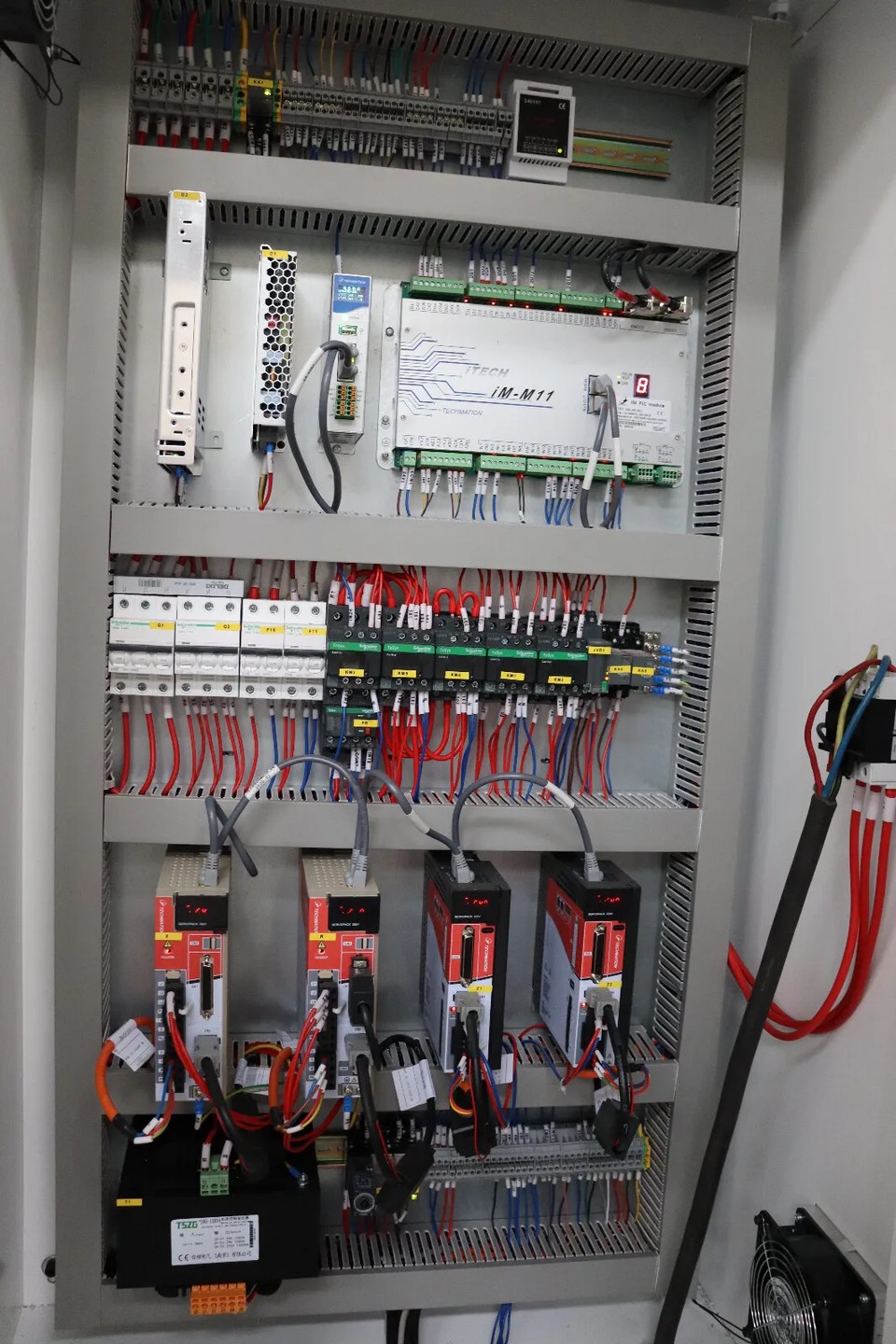

El gabinete eléctrico es el corazón del sistema eléctrico de una prensa plegadora, albergando componentes que garantizan un rendimiento suave y confiable. A continuación, profundizamos en los elementos clave que contribuyen a la funcionalidad y seguridad de la máquina.

Las máquinas de prensa plegadora, como todo el equipo industrial, requieren configuraciones eléctricas precisas para operar de manera segura y eficiente. Seleccionar el cable de alimentación apropiado es un paso crítico, siendo la capacidad de corriente una consideración principal. Para determinar el tamaño correcto del cable, comience calculando el consumo máximo de corriente de la máquina, que depende de factores como las especificaciones del motor, las demandas del sistema hidráulico y otras cargas eléctricas.

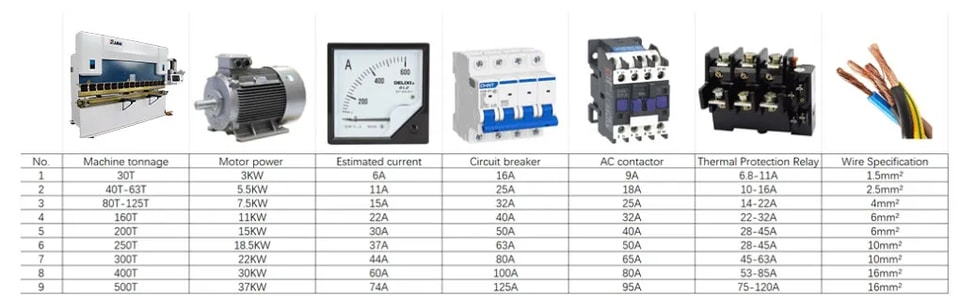

Para su conveniencia, proporcionamos la siguiente tabla de referencia para ayudar en la selección de los componentes correctos:

Pautas de Alimentación para Máquinas de 220V

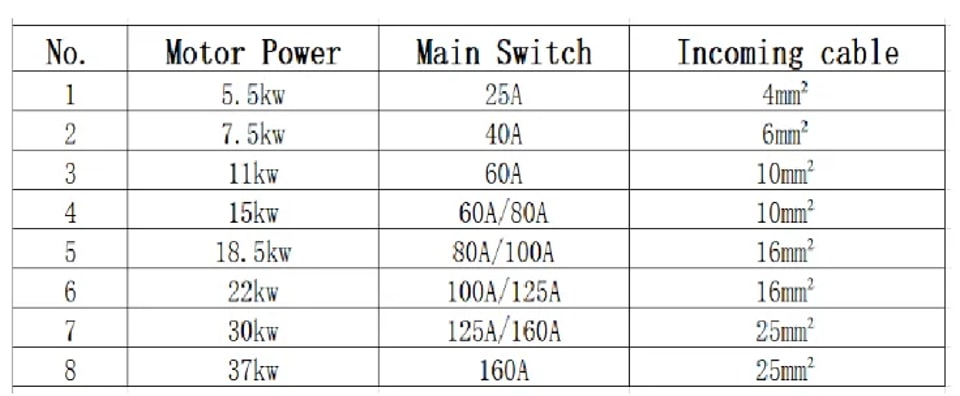

Muchas prensas plegadoras funcionan con una alimentación de 220V, lo que las hace ideales para talleres pequeños o aplicaciones de trabajo ligero. A continuación se muestra una tabla de referencia para ayudarle a elegir los interruptores principales y los tamaños de cable correctos según la potencia del motor. Siempre asegúrese de que la alimentación sea estable y esté correctamente conectada a tierra para evitar problemas operativos.

Componentes Eléctricos Clave

Comprender los componentes eléctricos de una prensa plegadora es esencial para una operación segura y eficiente. Aquí hay un resumen de los elementos más críticos:

l Fuente de Alimentación : La mayoría de las plegadoras requieren una fuente de alimentación trifásica, con voltajes comunes que incluyen 220V, 380V o 440V, dependiendo del tamaño y capacidad de la máquina.

l Interruptores Automáticos : Estos protegen el sistema eléctrico de sobrecargas y cortocircuitos interrumpiendo el flujo de corriente durante fallas. La clasificación de amperaje del interruptor debe coincidir con los requisitos de corriente máxima de la máquina.

l Contactor AC : Estos interruptores electromecánicos controlan la fuente de alimentación al motor, permitiendo la activación y desactivación segura de circuitos de alta corriente a través del sistema de control de la máquina (por ejemplo, PLC o interruptores manuales).

l Sistema de Parada de Emergencia (E-Stop) : Equipado con botones colocados estratégicamente, este sistema asegura un corte inmediato de energía durante emergencias, conectado a través de relés de seguridad o contactores para una respuesta rápida.

l Sistema de Control : Las plegadoras avanzadas utilizan Controladores Lógicos Programables (PLCs) para gestionar operaciones como la velocidad de doblado, el posicionamiento del tope trasero y los enclavamientos de seguridad, asegurando precisión y fiabilidad.

l Interruptores de Límite : Estos dispositivos monitorean la posición de partes móviles como el ariete o el tope trasero, proporcionando retroalimentación al sistema de control para prevenir sobreviajes y mejorar la precisión.

l Transformador : Se utiliza para ajustar los niveles de voltaje para cumplir con los requisitos de componentes eléctricos específicos.

l Toma de Tierra : Una toma de tierra adecuada es vital para la seguridad eléctrica, protegiendo a los operadores de descargas y asegurando el cumplimiento con las regulaciones locales.

l Características de Seguridad : Además de los E-Stops, las plegadoras pueden incluir cortinas de luz, alfombras de seguridad o controles de dos manos para mitigar aún más los riesgos.

Estándares de Cableado y Conexiones

Seleccionar el cable de alimentación correcto implica evaluar el consumo de corriente máximo de la máquina, que está influenciado por el motor, el sistema hidráulico y otros componentes eléctricos. El dimensionamiento y la instalación adecuada del cable son cruciales para prevenir sobrecalentamientos y asegurar fiabilidad a largo plazo.

Medidas de Seguridad y Consejos de Mantenimiento

Los componentes eléctricos de una prensa plegadora son fundamentales para su rendimiento y seguridad. Desde el panel de control hasta los sistemas hidráulicos, cada elemento debe funcionar en armonía para lograr resultados de alta calidad. Invertir en prensa plegadora componentes, adhiriéndose a horarios de mantenimiento regulares y priorizando la seguridad, puede maximizar la eficiencia de su máquina y extender su vida operativa.

Para más información, explore nuestra gama de soluciones de prensa plegable o contacte a nuestro equipo de soporte técnico para asistencia personalizada.
