Cómo las dobladoras de tubos impulsan la manufactura moderna

Cuando pasas junto a un gimnasio y ves esas filas de pasamanos relucientes, o te sientas en tu coche y agarras la manija de la puerta, ¿alguna vez te surge ese instinto profesional que a mí me despierta al instante? Tres preguntas aparecen automáticamente en tu cabeza: ¿qué diámetro tiene ese tubo? ¿Qué grosor tiene la pared? ¿Cómo se consiguió el radio de curvado?

Hoy quiero dejar a un lado esos manuales de instrucciones oscuros y hablar contigo, desde la perspectiva de un «artesano», sobre nuestro viejo amigo del taller: la máquina curvadora de tubos. Es mucho más que una máquina que dobla tubos; en la fabricación moderna, es un auténtico y subestimado «maestro de la escultura».

No se trata solo de «doblar», sino de hacer que el metal «obedezca».

Muchas personas que ven por primera vez una máquina curvadora de tubos en funcionamiento piensan que es como un forzudo doblando un tubo de acero de un golpe. En realidad, intervienen cálculos precisos sobre la «deformación plástica».

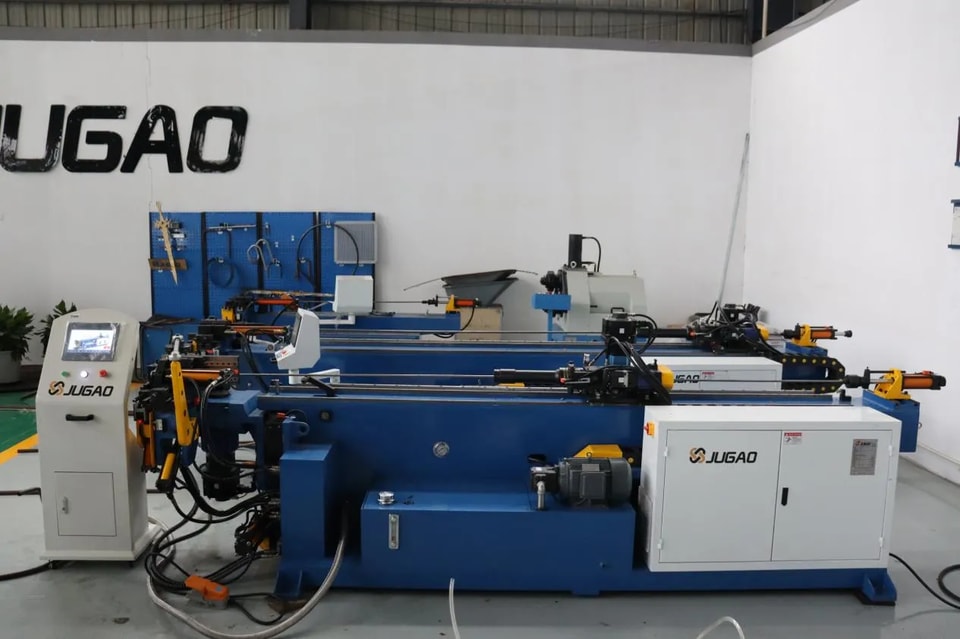

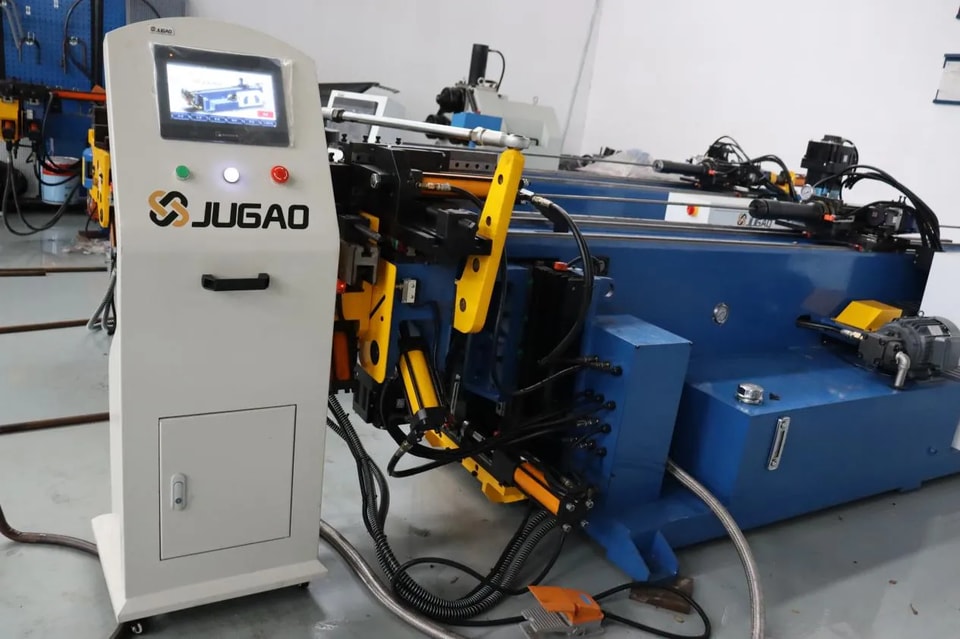

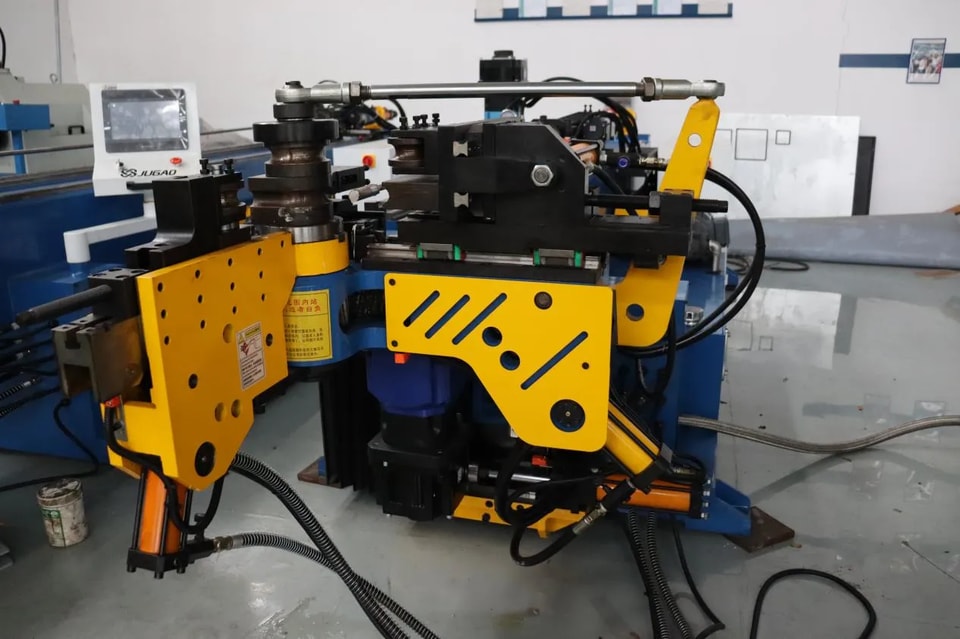

Tanto la común máquina hidráulica para curvar tubos como la cada vez más extendida máquina CNC para curvar tubos cumplen la misma función: guiar los tubos metálicos por una trayectoria predefinida. Antes, los operarios expertos dependían de la vista y la experiencia; ahora, las cosas han cambiado. Los equipos modernos, especialmente las máquinas CNC totalmente eléctricas para curvar tubos, son como si tuvieran un «cerebro». Solo hay que introducir el ángulo y las coordenadas, y la máquina puede controlar con precisión cada curvado mediante servomotores, con un margen de error de ±0,1°. Esto no es solo una mejora de la eficiencia, sino también una exploración de los límites de los materiales.

Sus «obras» están en todas partes de tu vida.

Industria automotriz: equilibrio entre seguridad y estética

Si crees que las máquinas curvadoras de tubos solo se usan para los tubos de escape, las estás subestimando. Los automóviles modernos, para mejorar la resistencia de la carrocería, suelen utilizar tubos de acero de alta resistencia para travesaños delanteros, jaulas antivuelco y soportes de los reposacabezas. Estos componentes implican curvados de gran ángulo de 180° y, en ocasiones, incluso curvados en dos direcciones distintas sobre el mismo tubo. Antes, esto podía requerir soldadura, pero ahora las curvadoras de tubos de gama alta (como las que cuentan con capacidad de curvado a izquierda y derecha) pueden conformar el tubo de una sola vez, lo que da como resultado mayor resistencia y una apariencia más suave. Las complejas curvas espaciales de los bastidores de tablero en algunos modelos de gama alta son obra de las máquinas CNC para curvar tubos.

Equipamiento de fitness y para exteriores: equilibrio entre capacidad de carga y estética

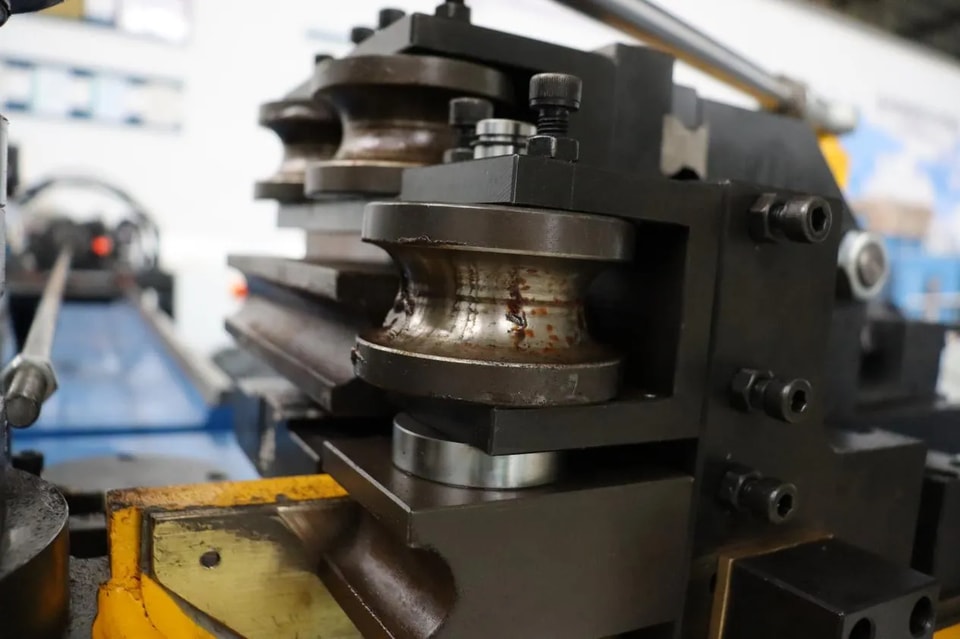

Nuestra fábrica ha recibido numerosos pedidos de equipos de fitness. No subestime los pasamanos de una cinta de correr ni las barras de una máquina de remo. Estos componentes tubulares suelen requerir tratamientos superficiales extremadamente exigentes (como galvanizado o recubrimiento en polvo), y hasta la más mínima arruga o marca durante el proceso de curvado será muy visible bajo la luz. Por eso, las máquinas curvadoras de tubos deben estar equipadas con matrices antipliegue y mandriles para garantizar que la pared interior del tubo no se arrugue y que la pared exterior no se adelgace al curvarse bajo tensión. Esto pone a prueba la rigidez y la estabilidad del equipo.

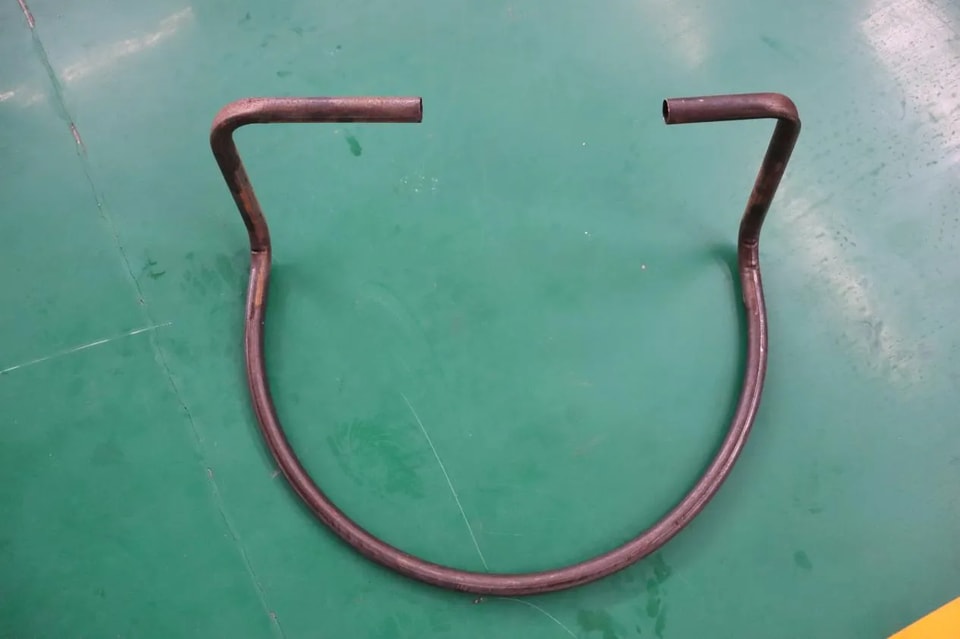

Muebles y HVAC: los detalles invisibles Desde los pasamanos de las escaleras de caracol en los vestíbulos de los hoteles hasta los tubos de cobre de los sistemas de aire acondicionado central en el techo, las máquinas curvadoras de tubos mejoran discretamente nuestra calidad de vida. Especialmente en la industria del mueble, los diseños son cada vez más atrevidos, con formas en S, en U e incluso arcos elípticos irregulares. Mediante programación con simulación 3D, incluso las formas más complejas pueden hacerse realidad.

La «nueva arma» de los entendidos en tecnología: ¿de qué estamos hablando?

En los últimos años, las conversaciones con colegas han revelado un cambio de enfoque.

Antes, la pregunta era: «¿Cuál es la capacidad de tu máquina?».

Ahora, las preguntas son: «¿Cuántos minutos tarda en cambiar el molde? ¿Puede conectarse a un brazo robótico? ¿Puede integrarse con un MES (Manufacturing Execution System)?»

En efecto, las máquinas curvadoras de tubos ya no son simples bloques de hierro solitarios. Hemos observado varias tendencias interesantes:

Curvado y conformado integrados: las avanzadas máquinas de la serie E-TURN pueden curvar un solo tubo tanto hacia la izquierda como hacia la derecha sin invertir su orientación. Esto supone un cambio radical para producir ejes traseros automotrices complejos o estructuras espaciales, duplicando prácticamente la eficiencia.

Compensación y alineación inteligentes: los tubos tienen tensión y recuperan parte de su forma tras el curvado, una ley física que no podemos cambiar. Pero las máquinas modernas pueden «aprender». Mediante la identificación de las soldaduras del tubo con láseres o cámaras, o compensando automáticamente la recuperación elástica mediante algoritmos de software, la primera pieza ya sale conforme, eliminando la necesidad de ajustes manuales del molde y de prueba y error.

Producción basada en datos: a los trabajadores jóvenes de hoy no les gusta apretar tornillos cubiertos de manchas de aceite. Con software de programación offline, podemos simular formas complejas de tubos mientras tomamos café en la oficina, detectar colisiones y luego transmitir los datos directamente a la fábrica a través de la red. Esto no es solo automatización, sino también digitalización.

En conclusión

Como alguien que ha trabajado muchos años en esta industria, mi mayor conclusión es que, aunque la tecnología evoluciona constantemente, nuestra búsqueda de la precisión permanece inalterada.

Tanto si eres un pequeño taller que busca comprar su primera máquina curvadora de tubos como si eres una gran fábrica que actualiza su línea de producción automatizada, comprender los materiales de tu producto, los requisitos de precisión y las necesidades de volumen de producción siempre es el primer paso para elegir el equipo adecuado.
