Cómo depurar el molde de la prensa plegadora hidráulica CNC. Punzón y troquel inferior. Herramientas completas.

El molde de la plegadora hidráulica CNC está compuesto por muchas piezas, por lo que se debe prestar especial atención durante la instalación. Una vez finalizada, debe depurarse repetidamente. La máquina cuenta con punzones y cuchillas especiales para plegar productos de diferentes formas. La cuchilla superior y el punzón pueden ir por secciones o en piezas pequeñas. El troquel inferior y las herramientas también pueden ir en piezas pequeñas y por secciones. La herramienta inferior puede contar con un soporte de base para el ajuste. En general, completaremos la instalación y el ajuste del molde de la plegadora en cinco pasos.

1. Ajuste de la máquina. Antes de la instalación, primero debe ajustarse el rendimiento de la máquina. Este proceso debe realizarse con paciencia y cuidado. Compruebe si la máquina tiene polvo, virutas de hierro usadas, etc., y realice la limpieza necesaria para reducir los problemas en la fase posterior.

2. Ajuste del recorrido del carro. Preste atención a comprobar el espesor del molde de la prensa plegadora y si la relación entre los módulos superior e inferior es correcta. En condiciones normales, el módulo debe controlarse en el punto de conmutación de la línea de recorrido. Esto debe tenerse en cuenta.

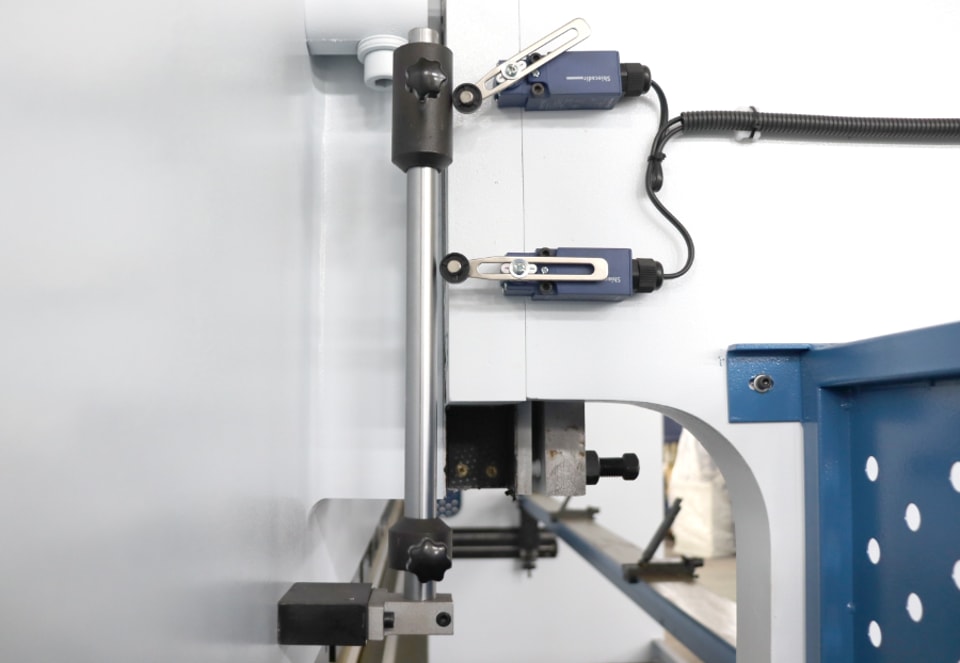

3. Ajuste del módulo de recorrido, es decir, ajuste de la posición del límite superior del módulo. Cuando el módulo esté en su posición, debe configurarse el interruptor y reservarse la posición de parada del carro. Al mismo tiempo, durante el descenso debe aplicarse la desaceleración del módulo, para proteger mejor la máquina y el molde de la prensa plegadora.

4. El ajuste de la holgura consiste principalmente en medir la distancia entre los módulos superior e inferior. La configuración específica de la holgura debe determinarse según la chapa que se vaya a plegar.

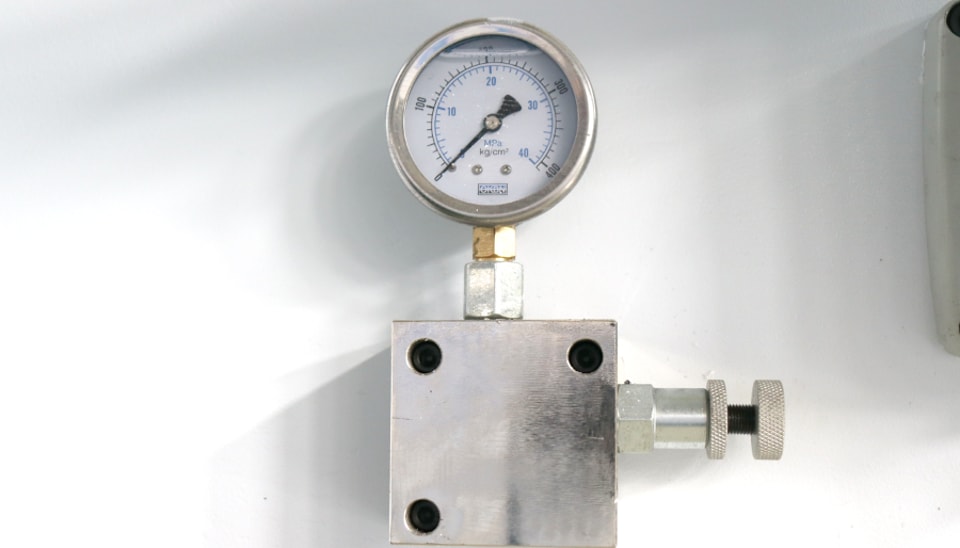

5. Ajuste del ángulo. El ajuste del ángulo tiene una cierta relación con el producto. El fabricante de prensas plegadoras le indica que, por lo general, al plegar un molde de 90°, el ángulo central debe ser mayor que los ángulos de ambos lados. Luego ajuste su apriete según el tornillo de ajuste. Al plegar, la presión puede ajustarse mediante un manómetro para evitar que el molde se agriete.
