Guía de evaluación de precisión y rendimiento de la plegadora
En la fabricación de metal, las plegadoras son equipos fundamentales para lograr plegados precisos en chapa metálica. La precisión y la eficiencia de estas máquinas influyen directamente en la calidad del producto y en el rendimiento de la producción. Esta guía completa describe enfoques sistemáticos para evaluar tanto la precisión como el rendimiento operativo de los equipos de plegado, garantizando una funcionalidad óptima durante toda su vida útil.
Evaluación de la precisión de la plegadora
La evaluación de la precisión se centra en tres aspectos fundamentales que determinan la exactitud del doblado:

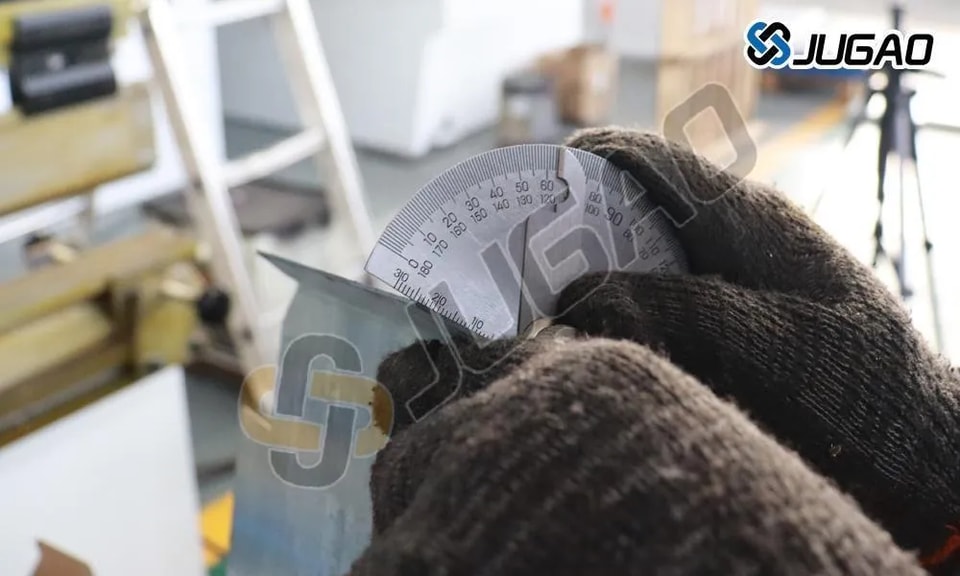

1. Medición del ángulo de plegado
Utilice medidores digitales de ángulos o transportadores de precisión para medir los ángulos formados frente a las tolerancias especificadas. Para obtener resultados óptimos:
l Realice las mediciones inmediatamente después del plegado, mientras los efectos de memoria del material siguen presentes
l Compare varias muestras de diferentes posiciones a lo largo de la longitud de trabajo
l Documente variaciones que superen ±0,5° como posibles problemas de calibración
2. Verificación de paralelismo
La alineación de la herramienta afecta de forma crítica la uniformidad del doblado. Protocolo de verificación:
l Monte relojes comparadores en el ariete a intervalos de 200 mm
l Realice movimientos de carrera completa mientras registra la desviación
l Tolerancia aceptable: ≤0,02 mm por cada 100 mm de longitud de trabajo
l Corrija la desalineación mediante ajustes del portaherramientas o la recalibración de la máquina
3. Análisis de la consistencia del proceso
Pruebas de consistencia
Realice pruebas de doblado secuenciales con parámetros idénticos para evaluar:
l La reproducibilidad del ángulo en más de 20 ciclos consecutivos
l La consistencia del retorno elástico del material
l Los patrones de desgaste de las herramientas que afectan la estabilidad dimensional
l Los métodos de control estadístico de procesos ayudan a identificar tendencias en desarrollo que requieren intervención.
Evaluación del rendimiento operativo
Más allá de la precisión, las métricas operativas determinan la eficiencia de producción:
1. Optimización del tiempo de ciclo
l Mida el tiempo de los ciclos completos de doblado desde el descenso del ariete hasta el retorno
l Compare los tiempos reales con las especificaciones del fabricante
l Analice los perfiles de aceleración/desaceleración para detectar oportunidades de mejora
l Objetivo: ≥90% de la velocidad nominal del ciclo en condiciones de producción

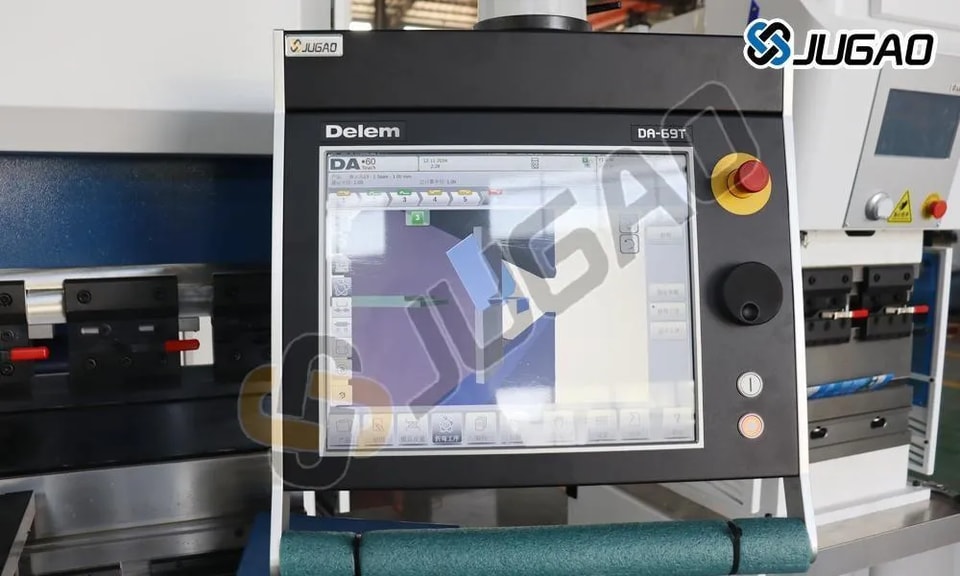

2. Control Funcionalidad del sistema
ControlInterfaz
Los sistemas CNC modernos deben demostrar:
l Capacidad de respuesta intuitiva de la interfaz de programación
l Retroalimentación precisa de la posición de los ejes
l Capacidad predictiva de prevención de errores
l Latencia de ejecución de comandos <100 ms
Realice programas de prueba que combinen múltiples secuencias de doblado para verificar la estabilidad.

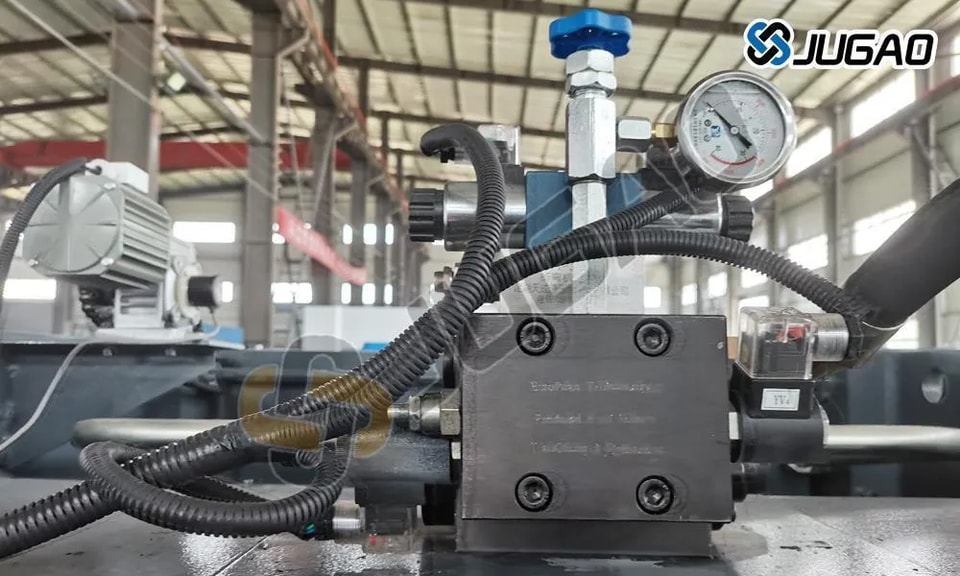

3. Evaluación del sistema hidráulico
Supervise los transductores de presión durante el funcionamiento para identificar:
l La degradación de la eficiencia de la bomba
l Los tiempos de respuesta de las válvulas
l Fluctuaciones de presión que superen ±5% del valor de consigna
l Firmas térmicas anormales que indiquen desgaste de componentes
Mantenga registros detallados de presión para programar el mantenimiento predictivo.
Preguntas frecuentes
P: ¿Cuál es el método más preciso para verificar el ángulo de doblado?
R: Los sistemas de medición basados en láser ofrecen una precisión de ±0,1°, aunque los transportadores digitales (±0,5°) son suficientes para la mayoría de las aplicaciones cuando están correctamente calibrados.
P: ¿Cómo abordar ángulos de plegado inconsistentes a lo largo de la longitud de trabajo?
R: Primero verifique la paralelidad de las herramientas; luego compruebe si hay deflexión del ariete mediante galgas extensométricas. Puede ser necesaria una compensación térmica en máquinas con longitudes de trabajo superiores a 3 m.
P: ¿Cuál es la frecuencia recomendada de evaluación para los equipos de producción?
R: Realice comprobaciones básicas semanalmente, una evaluación exhaustiva trimestralmente o después de 50.000 ciclos. Aumente la frecuencia cuando trabaje con materiales de alta resistencia a la tracción.
Conclusión
La evaluación sistemática de la plegadora incorpora tanto la verificación de precisión como la comparación del rendimiento. La implementación de protocolos regulares de evaluación minimiza las desviaciones de calidad y maximiza la utilización del equipo. Para aplicaciones especializadas que requieren tolerancias más estrictas, considere integrar sistemas de medición automatizados con capacidad de ajuste del proceso en tiempo real.
