La precisión en el doblado es crítica para piezas metálicas de alta calidad para asegurar que las dimensiones cumplan con las especificaciones de diseño. En industrias como la aeroespacial o la fabricación de dispositivos médicos, tolerancias estrechas significan que incluso pequeñas desviaciones pueden causar problemas.

La precisión en el doblado afecta los beneficios económicos. Los doblez inexactos desperdician material, llevan a costosos retrabajos y retrasos, aumentan el tiempo de producción y los costos laborales, y reducen la satisfacción del cliente. Una mala precisión puede debilitar la integridad de la estructura o desalinear el ensamblaje, llevando a reclamaciones de garantía y dañando la reputación.

Mantener una precisión de doblado estable es esencial en la operación de la prensa plegadora. El doblado preciso optimiza recursos, reduce desperdicios y aumenta la rentabilidad, por lo que los fabricantes deben perfeccionar sus procesos.

Los errores que llevan al fracaso de la precisión del doblado en las prensas plegadoras tienen diversas razones, incluyendo problemas mecánicos con la máquina de doblado de láminas metálicas, así como factores externos como herramientas de doblado, grosor del material y errores del operador humano.

En este artículo, exploraremos los diversos factores que afectan el doblado preciso y proporcionaremos soluciones para algunas situaciones comunes encontradas.

1.Factores de la máquina

Hay varios factores que afectan la precisión del doblado en las prensas plegadoras. Estos factores incluyen

Rectitud de la apertura del deslizador

La apertura de sujeción del deslizador es recta tanto en las direcciones Y como X. Precisión de reposicionamiento y precisión de posicionamiento arbitrario de los deslizadores izquierdo y derecho. La precisión de apertura del deslizador en las direcciones Y y X es crítica para la precisión del doblado. Si la apertura del deslizador no es recta, causará desviaciones en el ángulo y posición del doblado.

Espacio entre el deslizador y el riel del marco

El espacio entre el émbolo de la plegadora y la guía lineal del marco debe ser razonable. El espacio adecuado entre el deslizador y el riel del marco asegura la estabilidad del deslizador durante el movimiento, mejorando así la precisión del doblado de la plegadora.

Verticalidad e inclinación del marco

Verticalidad e inclinación del marco. La verticalidad e inclinación del marco afectan la distribución de la fuerza de doblado durante el proceso de doblado, asegurando así la precisión del doblado del producto terminado.

Los datos experimentales (como se muestra a continuación) muestran que una inclinación de 0.1° del marco a lo largo del eje Y reducirá la uniformidad de la fuerza de doblado en un 5%, resultando en una desviación máxima del ángulo de doblado de 0.5°. Esto se debe a la fuerza desigual en el cilindro del deslizador, lo que hace que la distribución de la fuerza de doblado se desplace.

Ángulo de inclinación del marco (dirección del eje Y)	La fuerza de doblado se distribuye uniformemente	Desviación del ángulo de doblado
0°	99.50%	<0.1°
0.05°	97.20%	0.2° - 0.3°
0.1°	94.80%	0.3° - 0.5°

Conexión entre el cilindro y el deslizador

La conexión entre el cilindro y el deslizador debe ser consistente para garantizar una distribución uniforme de la fuerza de flexión durante el doblado en la plegadora.

Precisión mecánica

La calibración precisa de los deslizadores, matrices, sistemas hidráulicos y topes traseros es esencial. La calibración regular asegura que estos componentes funcionen dentro de las tolerancias especificadas.

Hay otros factores que afectan el doblado en las plegadoras de precisión, como la resistencia y precisión del marco y el deslizador, la precisión de reposicionamiento del sistema de tope trasero en las direcciones X y R, el ajuste correcto del sistema informático, el ajuste del sistema hidráulico y la compatibilidad entre el sistema hidráulico y el ajuste informático.

2. Factores de la herramienta

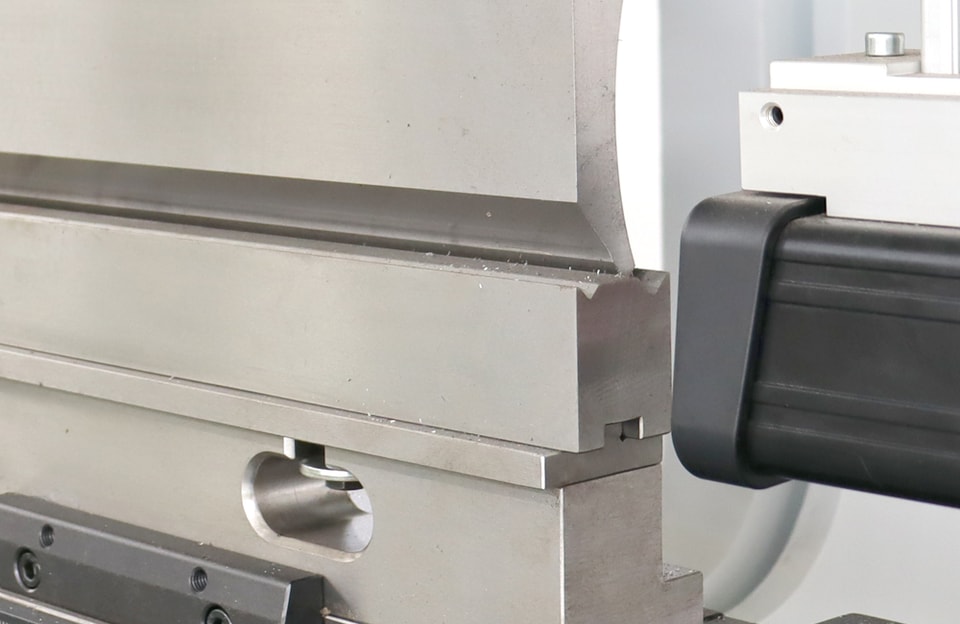

a. Precisión de las matrices superior e inferior:

La precisión de las matrices superior e inferior es crucial. La deformación, daño, desgaste y otros problemas de la matriz afectarán todos los aspectos del doblado de metal. Una vez descubiertos, deben ser reportados y corregidos a tiempo. Por lo tanto, la inspección y mantenimiento regulares son necesarios.

b. Alineación de la matriz:

La desalineación entre las matrices superior e inferior causará desviaciones en el tamaño del doblado. Asegúrese de que la herramienta esté correctamente alineada al configurar la herramienta.

Después de que la posición izquierda y derecha del tope trasero se mueve, la distancia entre la matriz inferior y el tope trasero cambiará. Esto se puede medir con un calibrador y ajustar usando el tornillo del tope trasero.

La precisión y compatibilidad del dispositivo de compensación de la matriz inferior deben coincidir con el diseño del marco. El accesorio de la matriz superior debe ser de alta precisión.

c. Tamaño de apertura de la matriz en V:

El tamaño de apertura de la matriz en V es inversamente proporcional a la presión de doblado. Cuando la longitud y el grosor de la lámina son fijos, cuanto mayor es la apertura, menos presión se requiere. Por lo tanto, al procesar láminas de diferentes grosores, se debe usar el tamaño de apertura de la matriz en V adecuado.

Cuando se procesa con una carga unilateral, como en un extremo de la máquina de doblar, la presión de doblado puede verse afectada, lo que puede dañar la máquina. Esto está estrictamente prohibido. Al ensamblar el troquel, siempre se debe tensionar la parte media de la máquina.

d.Selección de herramientas:

Es crucial seleccionar el ancho de apertura del troquel y el perfil del punzón adecuados según el material y el radio de doblado. En la industria de conformado y fabricación de metales, los troqueles incorrectos pueden causar desviaciones de ángulo y defectos superficiales.

Seleccionar las herramientas y troqueles de doblado adecuados es un proceso meticuloso que requiere un profundo conocimiento tanto del equipo como de los materiales procesados.

3.Factores de la chapa metálica

Se debe verificar la rectitud de la superficie de referencia de la chapa metálica. Asegúrese de que la chapa metálica esté uniformemente tensionada. Verifique que la chapa metálica tenga un grosor uniforme.

Durante el proceso de doblado, si el paralelismo entre la pieza de trabajo y el troquel inferior es insuficiente, hará que la pieza de trabajo retroceda después de presionar el troquel superior, afectando el tamaño del doblez.

El retroceso es el fenómeno por el cual el material intenta volver a su forma original después de ser doblado. La resistencia a la tracción, el grosor, las herramientas y el tipo de prensa plegadora afectan el retroceso. Predecir y evaluar efectivamente el retroceso es esencial para manejar dobleces ajustados y materiales gruesos y de alta resistencia.

Las propiedades del material y el grosor afectan el ángulo de doblado, por lo que cada pieza de trabajo debe ser inspeccionada y muestreada adecuadamente antes del doblado.

A continuación se detallan las propiedades del material:

Resistencia a la fluencia: La resistencia a la fluencia es la tensión máxima que un material puede soportar antes de comenzar a deformarse permanentemente. Conocer la resistencia a la fluencia ayuda a determinar la fuerza máxima que se puede aplicar durante el proceso de doblado para evitar dañar el material.

Módulo de elasticidad: El módulo de elasticidad indica la rigidez del material y determina la cantidad de deformación bajo una tensión dada. Conocer el módulo de elasticidad ayuda a predecir la cantidad de retroceso después del doblado.

Grosor del material: El grosor del material tiene un gran impacto en el proceso de doblado. Los materiales más gruesos requieren más fuerza para doblarse y necesitan un radio de doblado mayor para evitar grietas o deformaciones.

Ductilidad: La ductilidad se refiere a la capacidad de un material para sufrir deformación plástica sin romperse. Los materiales con alta ductilidad son más fáciles de doblar y es menos probable que se agrieten o rompan durante el proceso de doblado.

Condición de la superficie: La condición de la superficie del metal (incluido el revestimiento o tratamiento) afectará el efecto de doblado. Una limpieza a fondo para eliminar impurezas también es clave para prevenir defectos.

4.Factores de operación de doblado

a . Consistencia de las acciones del operador:

Verifique si las fuerzas izquierda y derecha cuando el operador de la plegadora empuja el material para doblar son consistentes. La fuerza de doblado inconsistente causará desviaciones en el tamaño del doblado.

b . Ajustar los datos del sistema:

Al usar el sistema, asegúrese de ajustar correctamente el error de los datos del sistema. Un ángulo de doblado insuficiente en una vez afectará el tamaño del doblado secundario. Los errores de doblado acumulados aumentarán el error del tamaño del contorno de la pieza.

La presión requerida para el doblado varía con la longitud y el grosor de la pieza, y la longitud y el grosor de la placa son proporcionales a la presión requerida.

Cuando la longitud y el grosor de la pieza cambian, es importante ajustar la capacidad de doblado en consecuencia.

5 . Factores ambientales

Además del equipo, los moldes y los parámetros del proceso, los factores ambientales también tendrán un cierto impacto en la precisión del doblado. Entre ellos, el impacto de la temperatura y la humedad es el más significativo.

Temperatura

Los cambios de temperatura afectarán propiedades del material como la resistencia a la fluencia y el módulo elástico. Un aumento de la temperatura reducirá la resistencia a la fluencia y el módulo elástico y aumentará el retroceso. Una temperatura desigual causará expansión térmica, resultando en la deformación de la pieza. Para lograr un doblado preciso, la temperatura del taller debe mantenerse constante o ajustarse según los cambios.

Humedad

La humedad afectará la superficie del material. En un ambiente de alta humedad, el metal absorberá humedad, formará óxido y afectará la fricción y la precisión del doblado. Esto es crítico para materiales con altos requisitos de calidad superficial como aleaciones de aluminio y acero inoxidable.

6 . Métodos para lograr alta precisión en el doblado

Para lograr alta precisión en el doblado en operaciones de plegadora, es necesario combinar equipos avanzados, herramientas precisas, manejo adecuado del material y parámetros de proceso optimizados. Cada elemento juega un papel vital para garantizar que los doblados sean precisos, consistentes y cumplan con las especificaciones de diseño.

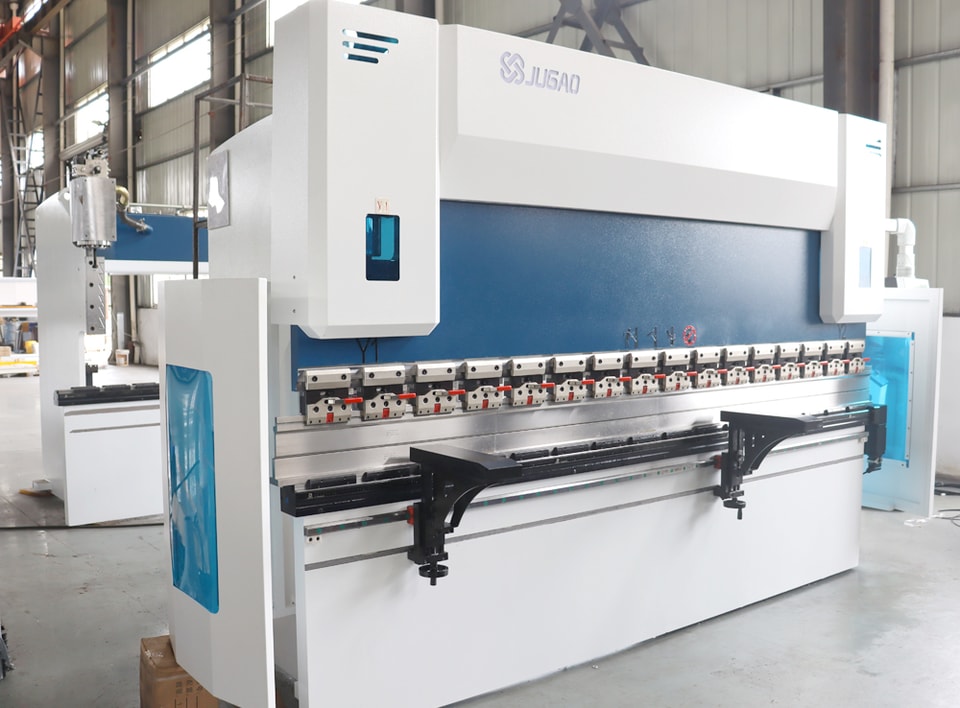

a . Usar una plegadora de alta precisión

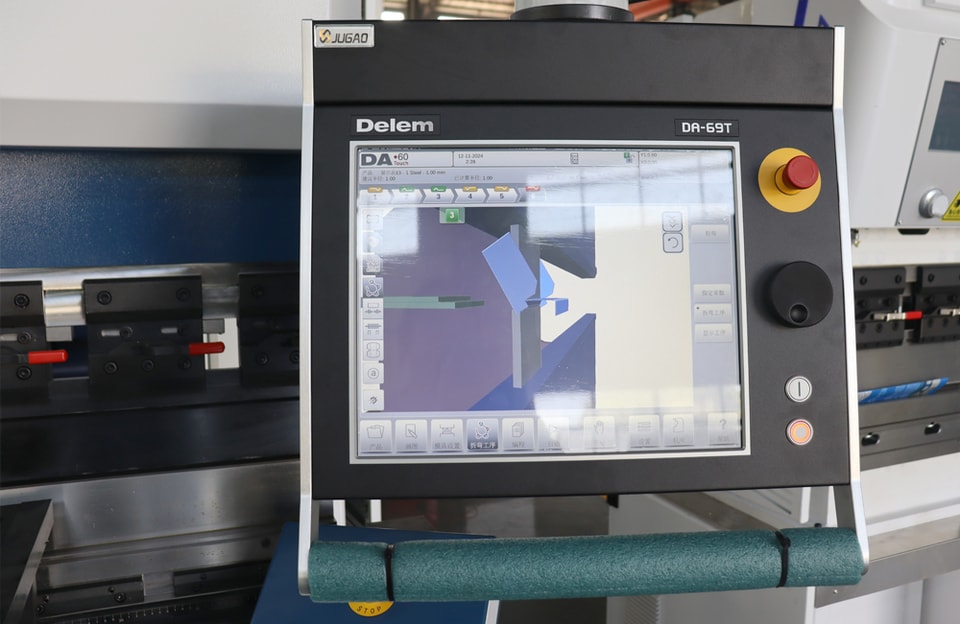

Las máquinas de doblado modernas están equipadas con sistemas de control avanzados como la tecnología CNC (control numérico por computadora), que logra una excelente precisión de doblado al minimizar el error humano y automatizar cálculos complejos. Características como los sistemas de medición de ángulo en tiempo real y el ajuste automático del ángulo superior compensan las desviaciones en el molde o la pieza de trabajo, asegurando un rendimiento de doblado consistente.

Las máquinas de doblado hidráulicas y eléctricas en particular tienen características que mejoran la precisión, incluyendo posicionamiento programable del deslizador y control de velocidad. Estas características permiten ajustar finamente la operación para asegurar doblez precisos en múltiples partes. Además, las máquinas equipadas con accionamientos servoeléctricos pueden proporcionar una excelente repetibilidad debido al control preciso del movimiento del deslizador.

b.Selección y mantenimiento de herramientas

La selección y condición de las herramientas de la máquina de doblado afecta directamente la calidad del doblez. Consideraciones clave incluyen

• Geometría de la herramienta: Seleccionar matrices y punzones con radios y ángulos que coincidan con el tipo de material asegura una distribución óptima de la fuerza durante el proceso de doblado. Usar matrices incorrectas puede resultar en deformación inesperada o ángulos inexactos.
• Calidad del material: Materiales de herramientas de alta resistencia, como acero para herramientas endurecido, resisten el desgaste y mantienen un rendimiento estable a largo plazo.
• Mantenimiento regular: Asegurar que las superficies de las herramientas estén libres de daños, desgaste o contaminantes previene errores durante el proceso de doblado. Inspeccionar regularmente las herramientas incluso por defectos menores y reemplazar partes gastadas es esencial para mantener la precisión a largo plazo.

c.Preparación precisa del material

La uniformidad de la alimentación tiene una gran influencia en el resultado del doblado. Irregularidades como variaciones en el grosor del material, imperfecciones superficiales o propiedades mecánicas inconsistentes pueden causar variaciones en el ángulo de doblado deseado. Para asegurar consistencia

• Confirmar el grosor y la dureza del material antes de doblar. Si el grosor es desigual o la dureza es demasiado alta, el proceso necesita ser ajustado.
• Desbarbar y limpiar las superficies metálicas para eliminar contaminantes que podrían interferir con las herramientas o causar inconsistencias.
• Estandarizar lotes de material para minimizar la variabilidad y promover un comportamiento de doblado predecible.

d . Compensación del Rebotado del Material

El rebotado, la tendencia del metal a recuperar parcialmente su forma original después de ser doblado, es un desafío común para lograr una precisión de ángulo precisa. Las medidas para combatir el rebotado incluyen las siguientes:

• Sobredoblado: Doblar intencionalmente más allá durante la operación para tener en cuenta la recuperación elástica.
• Doblado de fondo o acuñado: En estos métodos, se aplica suficiente fuerza a la pieza de trabajo para deformarla más allá del límite elástico, minimizando así el rebotado.
• Ajustes para materiales específicos: Diferentes metales tienen diferentes características de recuperación elástica. Las prensas plegadoras avanzadas equipadas con una biblioteca de materiales pueden calcular automáticamente el ángulo de compensación adecuado según el material seleccionado.

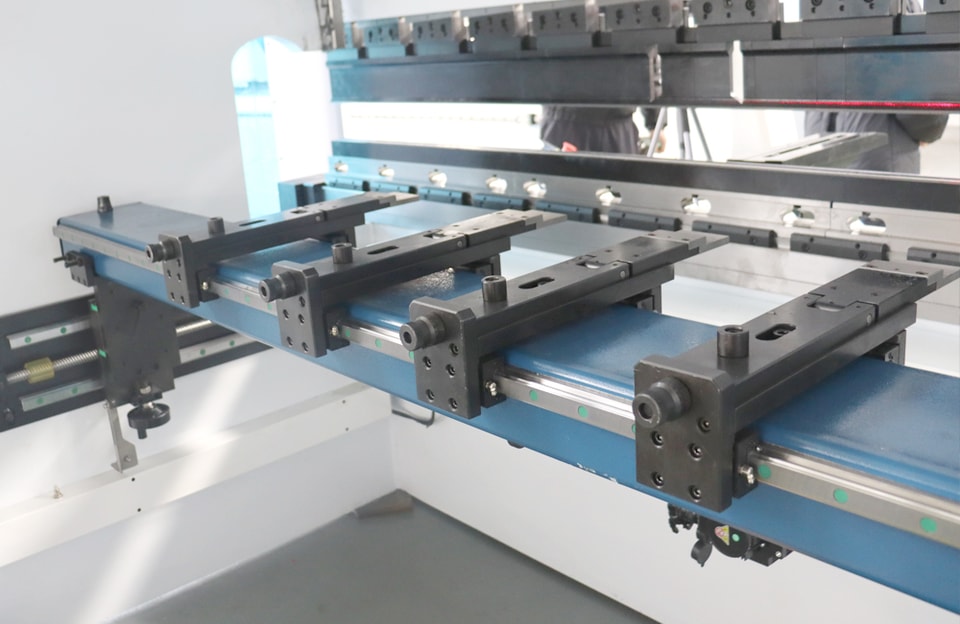

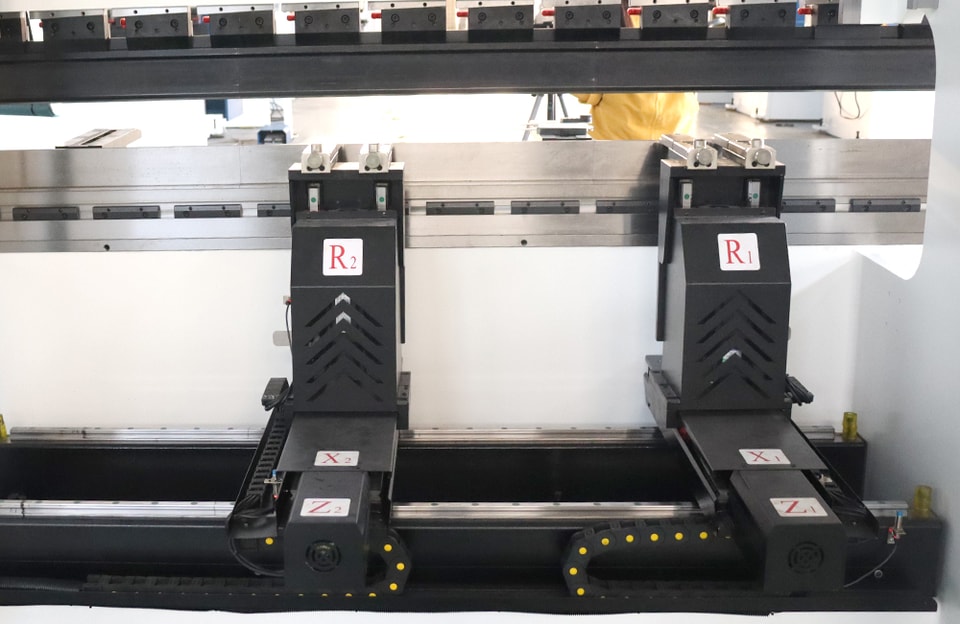

e. Implementación de topes traseros de precisión

Los topes traseros son componentes importantes para controlar el posicionamiento de la pieza de trabajo, especialmente en la producción en masa donde la consistencia es crítica. Los topes traseros de alta precisión, generalmente controlados por sistemas CNC, ayudan:

• Alineación precisa de la pieza de trabajo con la matriz y el punzón.
• Colocación consistente del material durante dobleces repetidos.
• En operaciones de doblado en múltiples etapas, se pueden realizar ajustes rápidos a diferentes geometrías de piezas de trabajo.

f.Optimización de la configuración del proceso

La configuración adecuada de los parámetros del proceso es crítica para lograr dobleces precisos. Los factores clave a considerar incluyen

• Fuerza de doblado: Ajuste la tonelada según el tipo de material, el grosor y las características de la herramienta para garantizar que se aplique una fuerza constante.
• Velocidad de doblado: Para materiales más gruesos o más fuertes, velocidades de doblado más lentas son mejores para mantener la precisión, mientras que velocidades más rápidas pueden causar inconsistencias.
• Planificación de secuencia: Las piezas complejas con múltiples dobleces requieren una secuencia cuidadosamente planificada para evitar interferencias y mantener la alineación en cada paso.

g.Capacitación y desarrollo de habilidades del operador

Incluso con equipos avanzados, la experiencia del operador sigue siendo crítica para lograr una alta precisión en el doblado. Los operadores que reciben capacitación regular son más capaces de

• Identificar fuentes potenciales de imprecisión, como herramientas desalineadas o configuración inadecuada del material.
• Ajustar dinámicamente los ajustes de la prensa plegadora basándose en desviaciones observadas.
• Mantener la consistencia en los procedimientos de inspección durante y después de la producción para verificar la calidad de las piezas.

Invertir en la educación continua del operador, especialmente en cómo manejar nuevas tecnologías y desafíos, asegura una fuerza laboral calificada que puede mantener estándares precisos de doblado.

h . Control de calidad y monitoreo

Fuertes medidas de control de calidad durante todo el proceso de doblado ayudan a detectar y corregir errores temprano. Estas medidas incluyen

Control estadístico de procesos (SPC): Analizar datos de producción a largo plazo para identificar tendencias y desviaciones ayuda a optimizar procesos y eliminar fuentes de inconsistencia.

Sistema de medición de ángulo en línea: Las herramientas de monitoreo en tiempo real instaladas en la máquina de doblado aseguran que el doblez alcance el ángulo especificado antes de liberar la pieza de trabajo.

Inspección dimensional: Utilice instrumentos de precisión como calibradores, máquinas de medición por coordenadas o sistemas de medición láser para verificar dimensiones y ángulos.

7 . Preguntas Frecuentes

a . ¿Con qué frecuencia se debe mantener una prensa plegadora para una precisión óptima?

Mantenga la precisión de su prensa plegadora con un horario de mantenimiento sistemático.

Diariamente: Limpie e inspeccione en busca de piezas sueltas o dañadas.

Semanalmente: Lubrique e inspeccione en busca de fugas.

Mensualmente: Limpie los componentes hidráulicos e inspeccione los filtros de aire.

Después de las primeras 2,000 horas, cambie el aceite hidráulico cada 4,000-6,000 horas. Inspeccione todos los sistemas cada seis meses a un año. La calibración regular asegura un doblado preciso. Esta rutina previene tiempos de inactividad y prolonga la vida de la máquina.

b . ¿Cuáles son los problemas comunes que afectan la precisión de la prensa plegadora?

Los problemas de precisión de la prensa plegadora incluyen materiales inconsistentes, herramientas desgastadas, alineación incorrecta, calibración impropia, errores de la máquina, topes traseros inexactos y métodos de doblado inapropiados.

Resuelva estos problemas asegurando propiedades consistentes del material, manteniendo las herramientas, realizando calibraciones de la máquina, utilizando topes traseros CNC y seleccionando métodos de doblado apropiados. Realice ajustes en tiempo real al sistema CNC y mantenga un horario apropiado para reducir la ocurrencia de problemas.

c . ¿Cuál es el nivel de tolerancia ideal para la precisión de doblado de una prensa plegadora?

El nivel de tolerancia de una plegadora depende de la aplicación y los requisitos de la industria. En términos generales, para la mayoría de los proyectos de precisión, una desviación angular de ±0.5° y una desviación dimensional de ±0.1 mm son aceptables. En la fabricación de dispositivos médicos o aeroespaciales, las tolerancias suelen ser más estrictas, menos de ±0.25°.

Para lograr estos objetivos, se requieren sistemas CNC avanzados, herramientas de precisión y garantía de calidad. Los fabricantes deben evaluar las especificaciones, las propiedades del material y las restricciones para determinar las tolerancias apropiadas.

Para mejorar la precisión de doblado de una plegadora, se deben considerar muchos factores. Además de ajustar los componentes de la plegadora, asegurar la precisión y repetibilidad del troquel, y realizar una compensación de doblado correcta, también se debe prestar atención al mantenimiento diario y cuidado de la plegadora.

Esto ayudará a extender su vida útil y mantener un doblado eficiente y preciso. Hay cuatro tecnologías de doblado para el doblado de láminas de metal: doblado al aire, doblado inferior, doblado por acuñación y doblado de tres puntos.

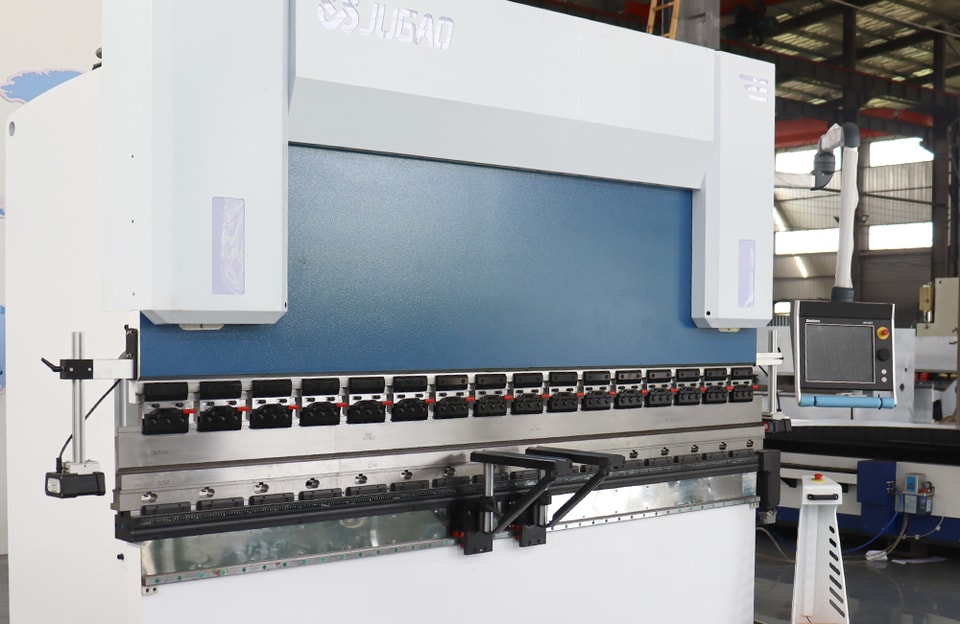

Invertir en una plegadora de alta calidad es otra forma efectiva de asegurar una operación de doblado productiva en la fabricación de metal. JUGAO CNC MACHINE es un fabricante de máquinas de doblar confiable con más de dos décadas de experiencia en la industria del metal.

Además de modernas máquinas de doblar como máquinas de doblar hidráulicas, máquinas de doblar CNC, también ofrecemos otras maquinarias como máquinas de corte por láser, máquinas de doblar placas, máquinas de doblar tubos, y más.

Por favor visite nuestra página de productos de máquinas de doblar para más información o visite nuestra página de contáctenos para información detallada de productos y precios.
