Cómo dominar rápidamente la página básica CYBELEC CybTouch 12

Cuando se trata de un control eficiente y eficaz en aplicaciones de metalurgia, dominar la página básica CybTouch 12 de CYBELEC es esencial. Si busca aprender rápidamente a sacar el máximo provecho de esta interfaz intuitiva y fácil de usar, ha llegado al lugar indicado. Esta guía le mostrará los pasos y consejos prácticos necesarios para dominar la página básica CybTouch 12 con rapidez, ayudándole a optimizar su flujo de trabajo y aumentar la productividad. Tanto si es principiante como si es un operador experimentado que desea perfeccionar sus habilidades, este artículo le ofrece los conocimientos que necesita para navegar y utilizar esta potente herramienta con confianza y eficiencia.

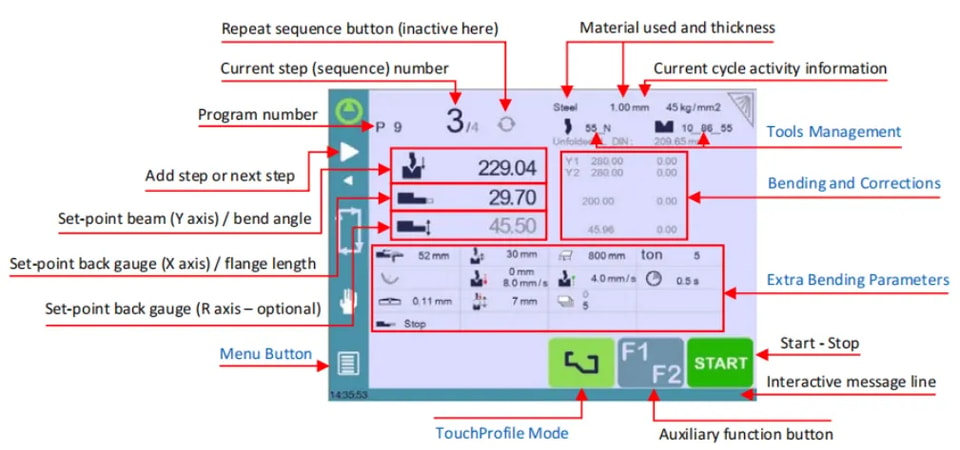

Página numérica de plegado

Disponible Funciones en la Página numérica de plegado

La página básica CybTouch 12 de CYBELEC ofrece una serie de funciones en la página Bend Num. Esta página suele servir como el espacio de trabajo principal donde se ejecutan los plegados y es un elemento central de gran parte de la navegación. La mayoría de las acciones dentro del sistema parten de esta página crucial y también vuelven a ella, lo que la convierte en una parte esencial para dominar con eficacia la página básica CybTouch 12 de CYBELEC.

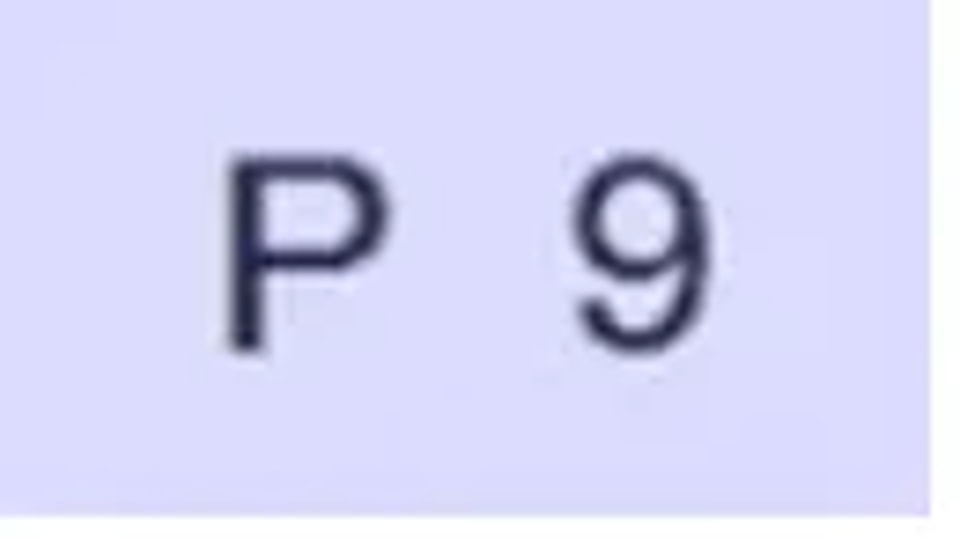

Nombre del programa

Al tocar el nombre del programa, puede crear uno nuevo, guardarlo y mucho más. Consulte la sección Gestión de programas para obtener más información.

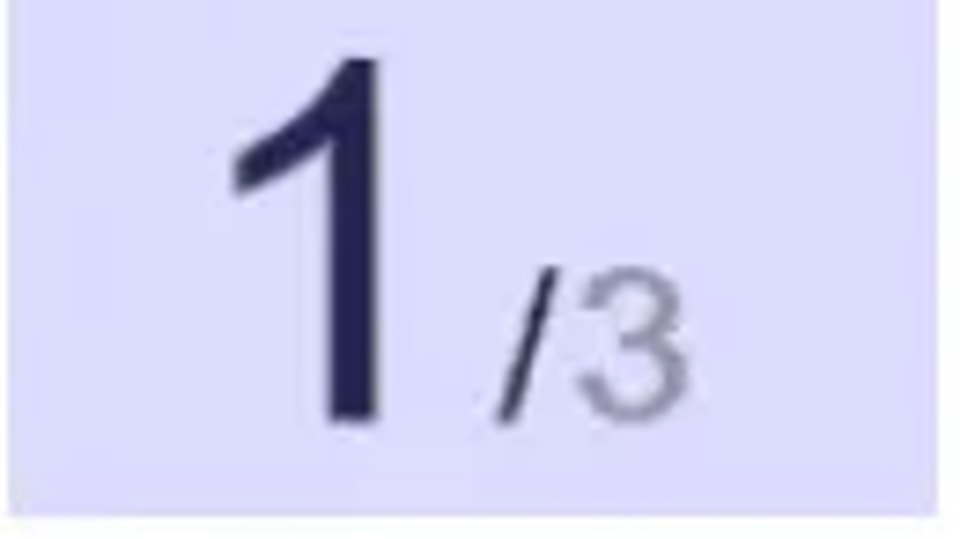

Número de paso (secuencia) actual

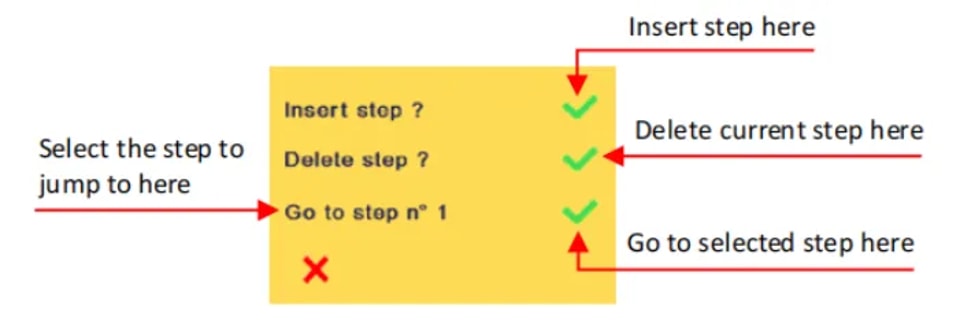

Al tocar el número de paso, se abrirá una ventana emergente amarilla como la que se muestra aquí, con 3 acciones diferentes para elegir:

• Insertar paso: esta función insertará un paso después del actual.

• Eliminar paso: esta función borrará el paso actual.

• Ir al paso: esta función permite saltar directamente al paso deseado.

Las funciones deInsertar pasoyEliminar pasono se pueden utilizar en piezas creadas con piezas gráficas.

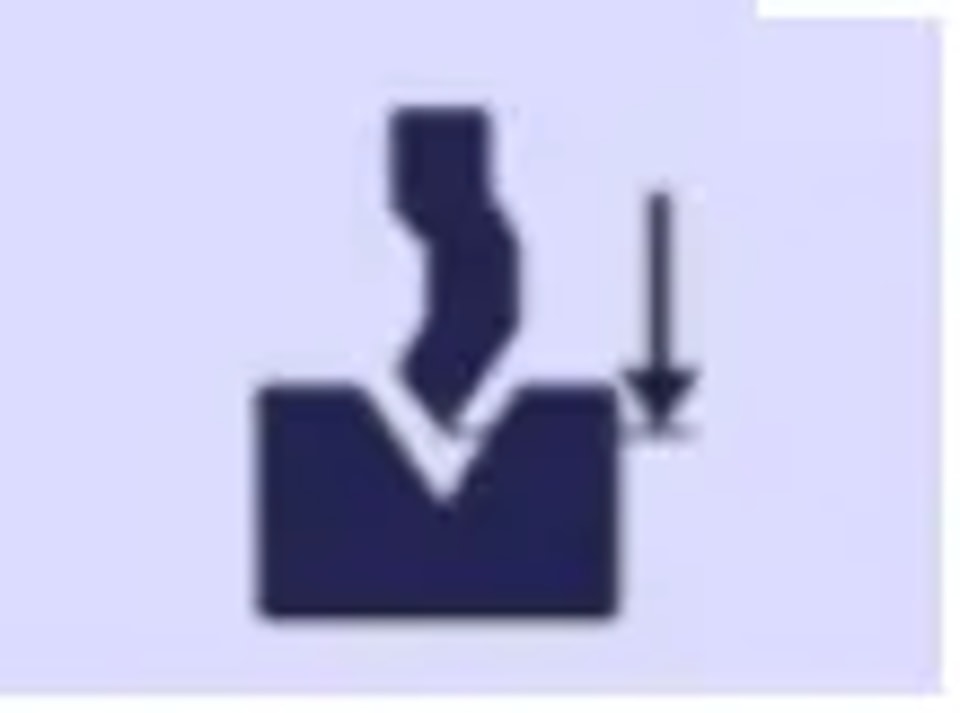

Haz de punto de ajuste (eje Y) / ángulo de plegado

La página básica CybTouch 12 de CYBELEC ofrece tres modos para gestionar de forma eficiente el eje Y y lograr un control óptimo del plegado.

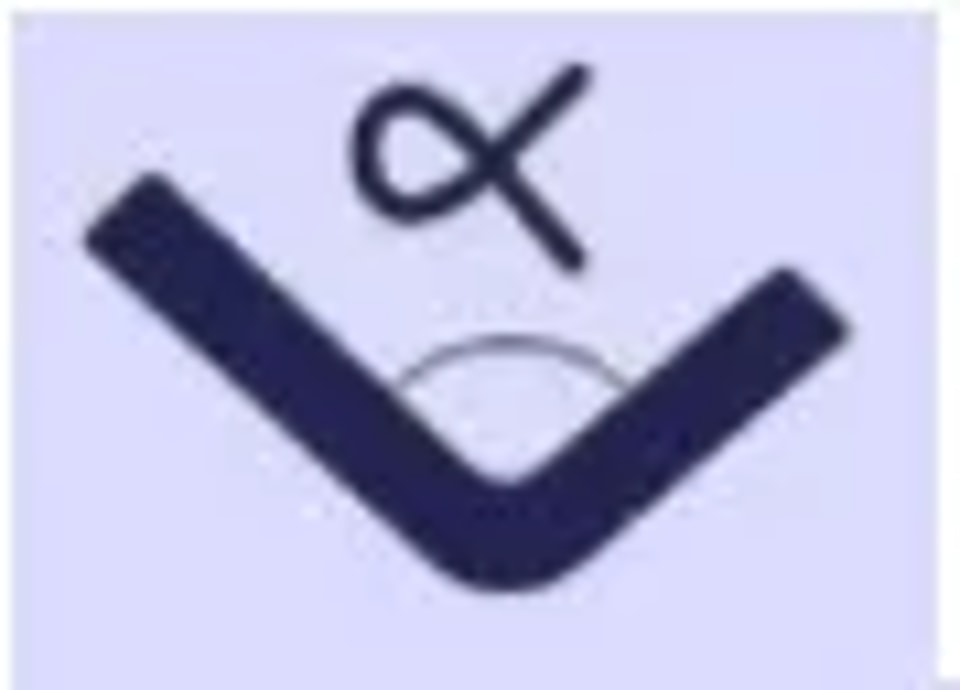

Modo de introducción del ángulo: aquí solo introduce el ángulo de plegado deseado, y la página básica CybTouch 12 de CYBELEC calcula la posición de parada del travesaño (BDC) para mayor precisión.

Modo de ángulo objetivo: este modo muestra el ángulo objetivo calculado. Tiene la opción de ajustar el ángulo si es necesario para lograr precisión.

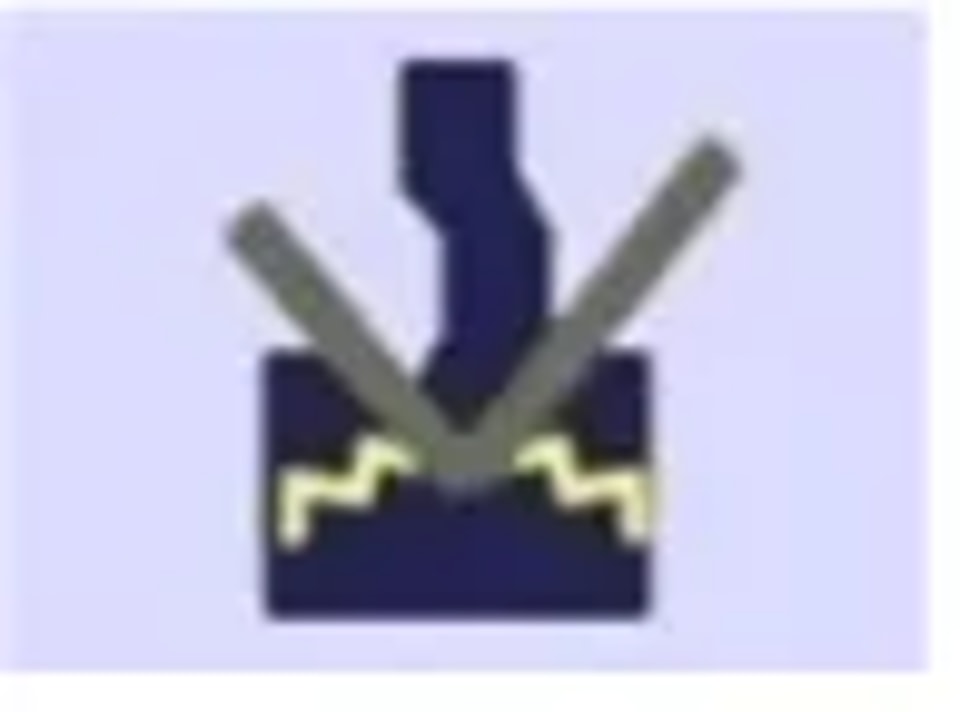

Modo de aplastamiento: en esta configuración, una vez que el travesaño se detiene o se alcanza el objetivo, el ciclo de plegado (incluido el tiempo de permanencia y el retorno) continúa. Cuando está activado, el valor de aplastamiento calculado aparece en gris, pero puede modificarse y mostrarse en negro. Este modo está operativo si ambas herramientas admiten el aplastamiento.

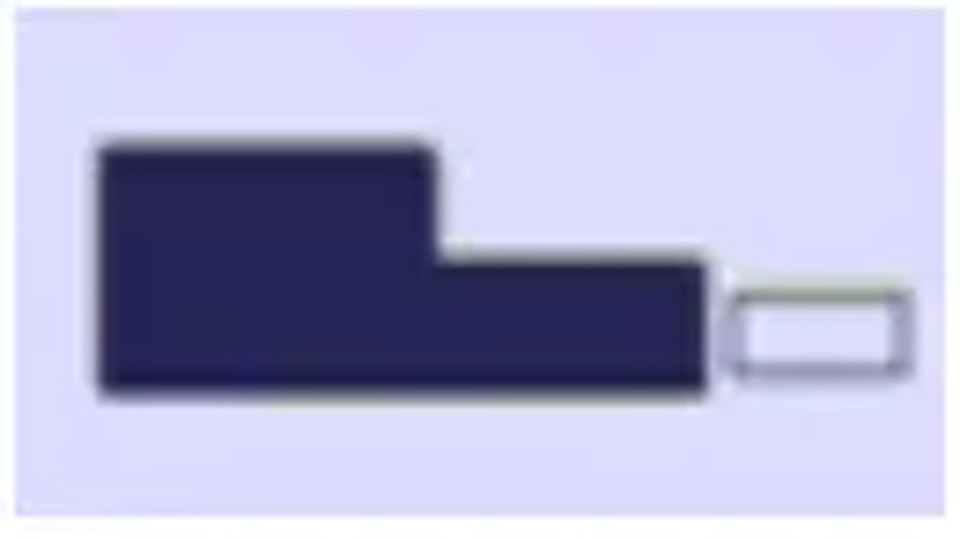

Punto de consigna del tope trasero (eje X) / longitud de ala

CybTouch dispone de dos modos diferentes para gestionar el eje X del tope trasero. Al tocar uno de los iconos de la izquierda, se puede pasar de un modo a otro. Los dos modos son:

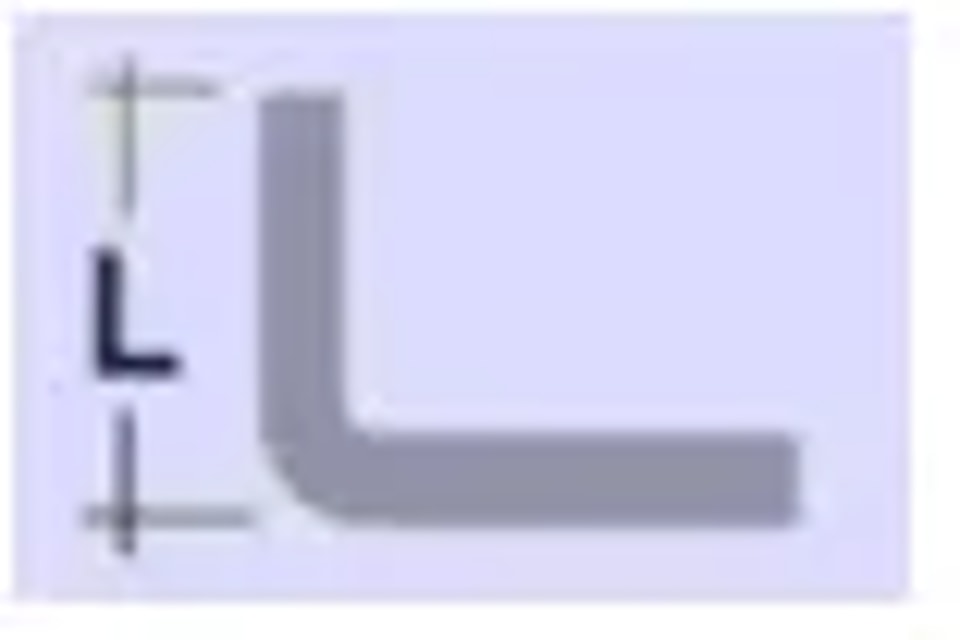

En este modo, el operario simplemente introduce la longitud deseada para el ala y CybTouch calculará la posición del eje X del tope trasero. Este modo solo está disponible al programar una pieza con el Modo Numérico.

Este modo muestra la posición objetivo del eje X del tope trasero.

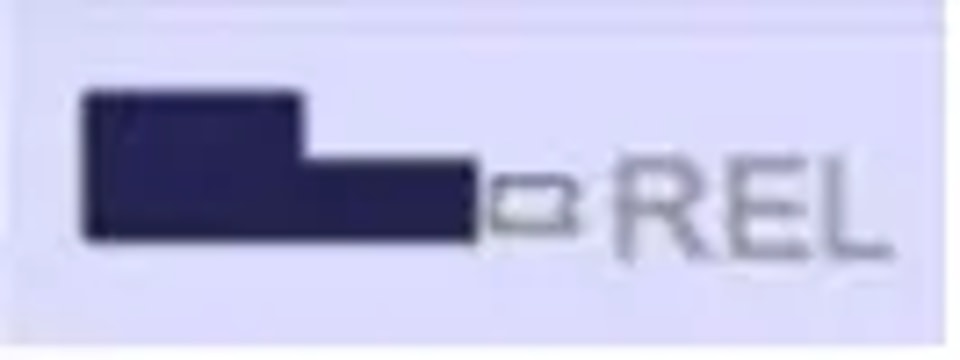

Este es el modo relativo. El tope trasero realiza un movimiento relativo del valor introducido. Cuando el valor introducido es negativo, el tope trasero se desplaza en dirección al operario.

Para gestionar el modo relativo en la página básica CYBELEC CybTouch 12, mantenga pulsado el icono del tope trasero durante dos segundos. Comience con un paso absoluto en nuevas secuencias, ya que inicialmente no se permite el movimiento relativo ni en piezas gráficas, incluido Easy Bend. La preferencia “Mostrar primero L” le permite definir qué modo —relativo o absoluto— se muestra primero de forma predeterminada.

Punto de consigna del tope trasero (eje R – opcional)

En la página básica CYBELEC CybTouch 12, la posición vertical del eje R se calcula automáticamente y se muestra en gris. Si se modifica manualmente, pasa a negro. Para restablecerla, elimine la entrada manual en el teclado y luego pulse validar cuando aparezca “Predeterminado/Recalcular”.

Doblado adicional Parámetros

La parte inferior de la página básica CYBELEC CybTouch 12 muestra los parámetros relacionados con la pieza. Según la configuración y la acción realizada, también muestra diversos ajustes para el plegado actual.

Material

No se trata de un parámetro de secuencia, sino, por supuesto, de un parámetro de pieza. Cada toque sobre el nombre del material selecciona el siguiente disponible en la lista de materiales.

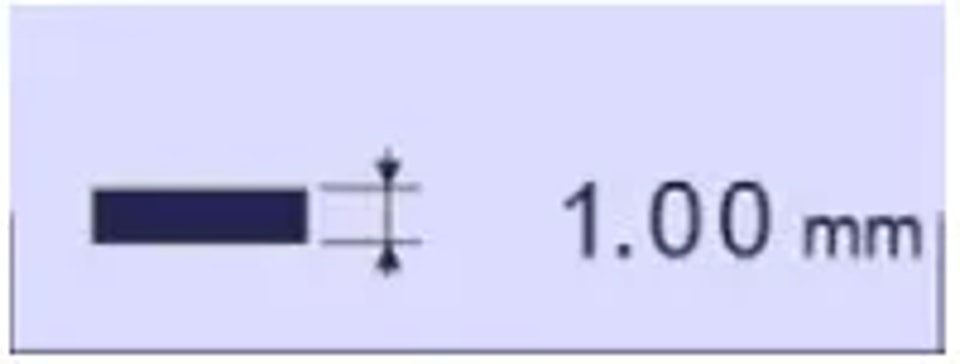

Espesor del material

El espesor predeterminado, definido en Materiales, se muestra automáticamente al cambiar de material. No obstante, es posible modificarlo simplemente tocando este icono.

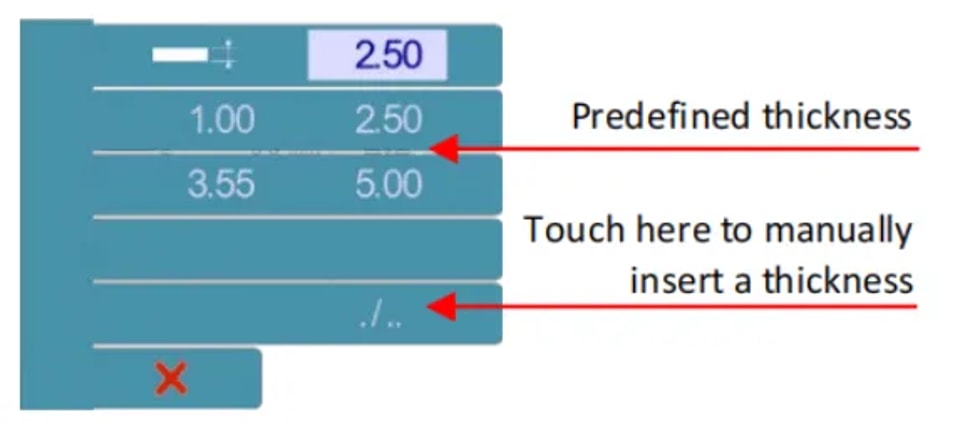

Si el parámetro de la página básica CYBELEC CybTouch 12 está configurado en “Espesor predefinido” y está activado, al tocar este icono se mostrará un teclado numérico. Aquí, los operarios pueden seleccionar directamente uno de los espesores predefinidos. Este parámetro se aplica a todos los pasos del programa.

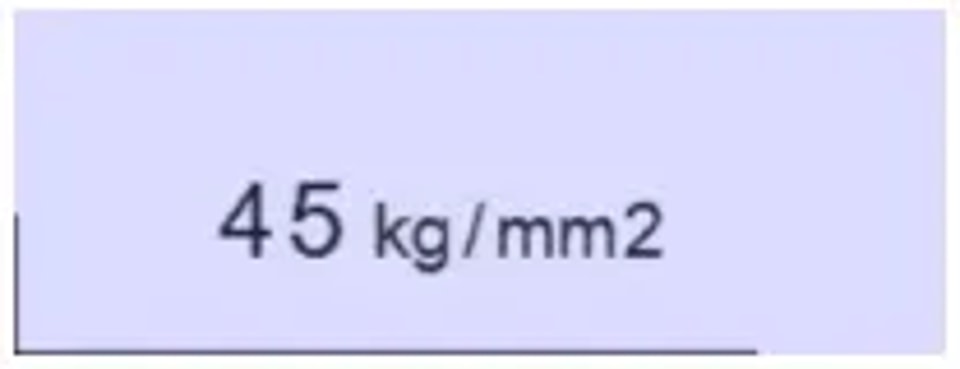

Sigma del material

El sigma predeterminado en la página básica CYBELEC CybTouch 12, tal como se define en Materiales, se actualiza automáticamente al cambiar el material. Sin embargo, puede modificarse fácilmente simplemente tocando el icono. Este es un parámetro de pieza que se aplica a todos los pasos del programa.

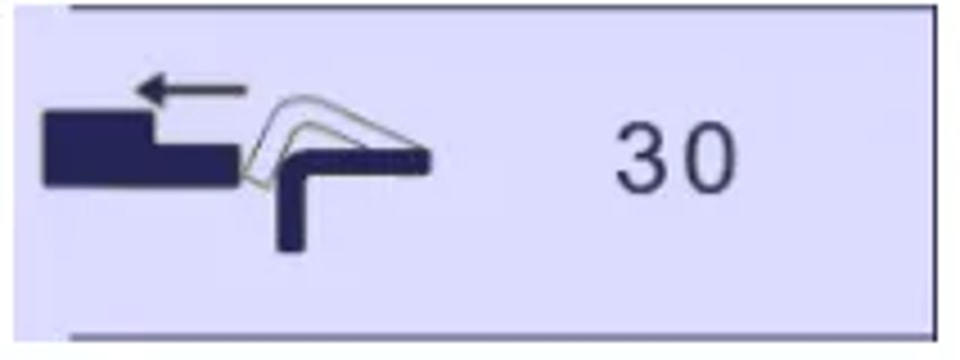

Retracción del tope trasero

En la página básica CYBELEC CybTouch 12, puede activar o desactivar la retracción del tope trasero en su valor predeterminado mediante un icono. Modifique el valor fácilmente tocando el icono. Este parámetro de secuencia puede ajustarse en cada paso del programa para un control más preciso.

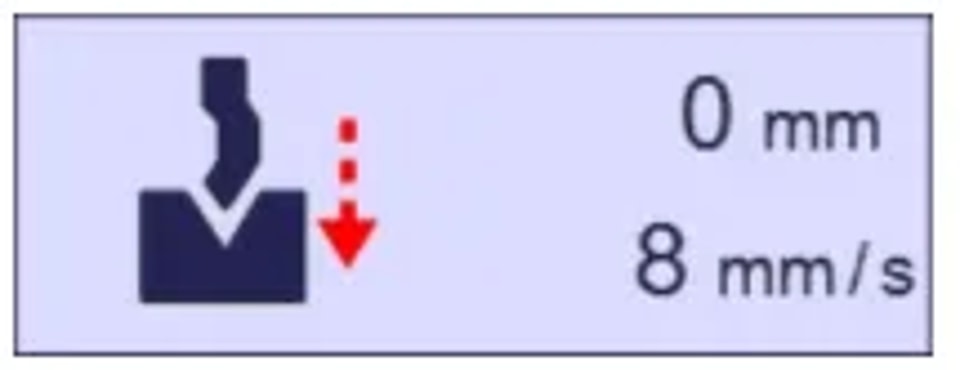

Umbral de cambio de velocidad y velocidad de plegado

El parámetro Distancia eleva el punto de cambio de velocidad, mientras que el parámetro Velocidad reduce la velocidad de plegado desde su máximo. Ajustarlos mejora la precisión y la eficiencia.

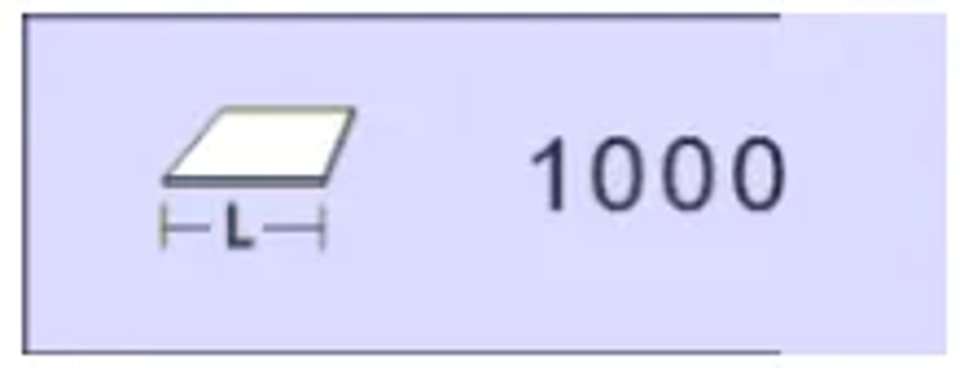

Longitud de plegado

Este parámetro define el ancho de la chapa que quedará sujeta entre las herramientas. Se utiliza para calcular la fuerza de plegado.

Si este parámetro no está activado (gris), CybTouch no calculará la fuerza de plegado ni el crowning.

Este icono solo aparecerá en CybTouch 15 PS, ya que este controlador puede disponer de ejes laterales Z1/Z2.

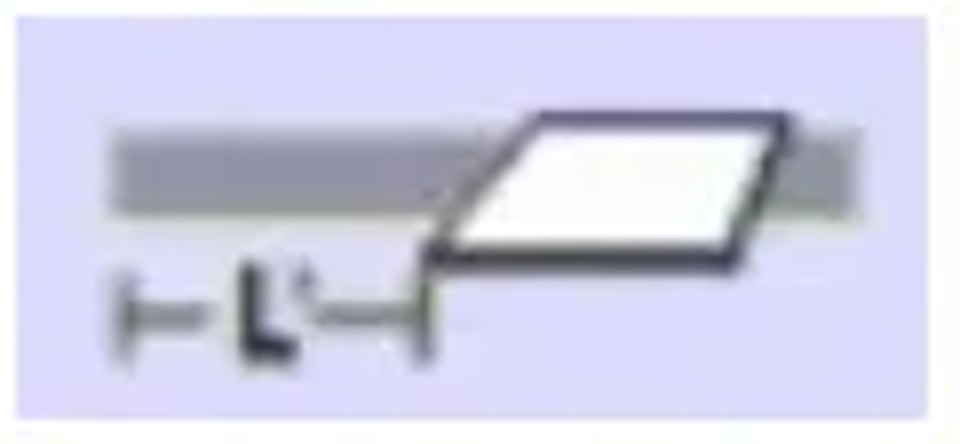

Muestra la posición de la chapa y, de forma predeterminada, se calcula en el centro de la máquina. Este parámetro puede editarse manualmente; es la distancia en [mm] entre el lado izquierdo de la máquina y el lado izquierdo de la chapa.

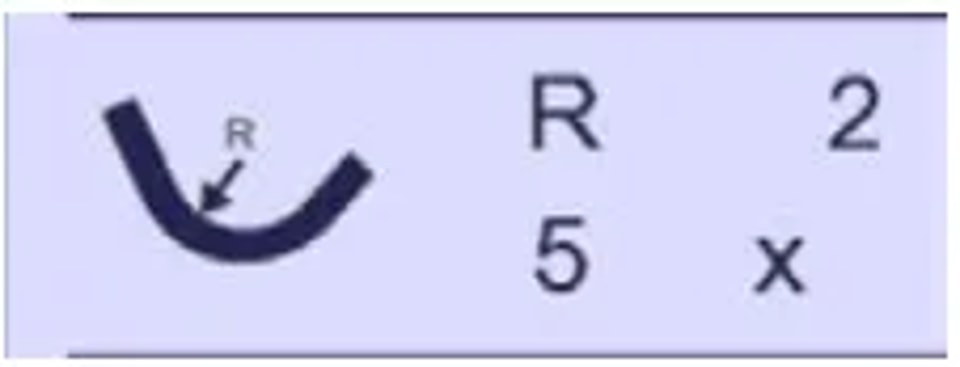

Plegado por pasos

En la página básica CYBELEC CybTouch 12, modifique fácilmente los parámetros para plegados de gran radio directamente tal como se muestran.

En la página básica CYBELEC CybTouch 12, programar 99 x calcula los plegados máximos por pasos. Aumentar este valor por encima del máximo afecta al radio y al ángulo. La función de plegado de gran radio está inactiva cuando aparece en gris.

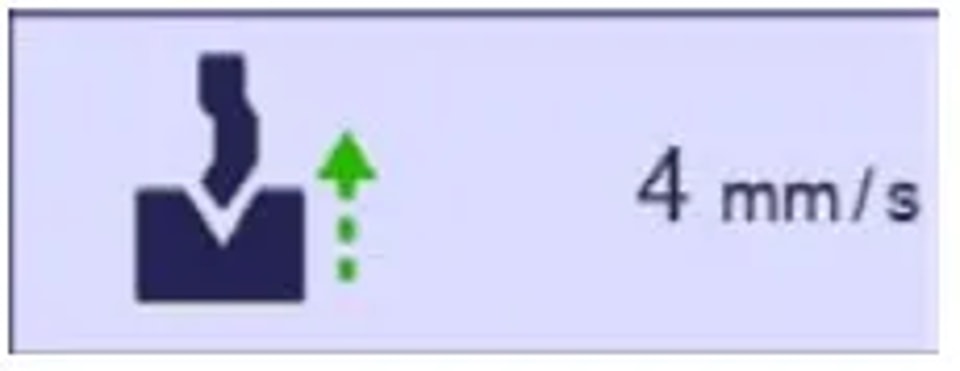

Retorno a baja velocidad

La página básica CYBELEC CybTouch 12 incluye un parámetro para reducir la velocidad del carro después de un plegado, ideal para alas largas. El carro asciende lentamente mientras se mantiene presionado el pedal y cambia a alta velocidad al soltarlo o al llegar al punto de pinzamiento. Si está desactivado, por defecto sube a alta velocidad. Esta opción se oculta si la subida a baja velocidad no está disponible.

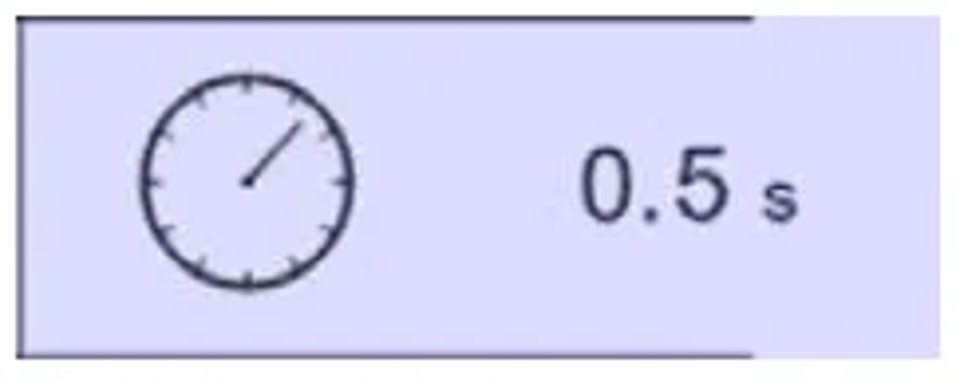

Tiempo de permanencia

La página básica CYBELEC CybTouch 12 permite configurar el tiempo de permanencia, es decir, la duración durante la cual el punzón permanece en el PMI. Un icono tachado indica que no hay retorno automático del carro después del PMS, ajustable por paso del programa. Si está desactivado (en gris), se aplica el tiempo de permanencia predeterminado de la máquina. Comprender estos ajustes mejora el rendimiento de la máquina.

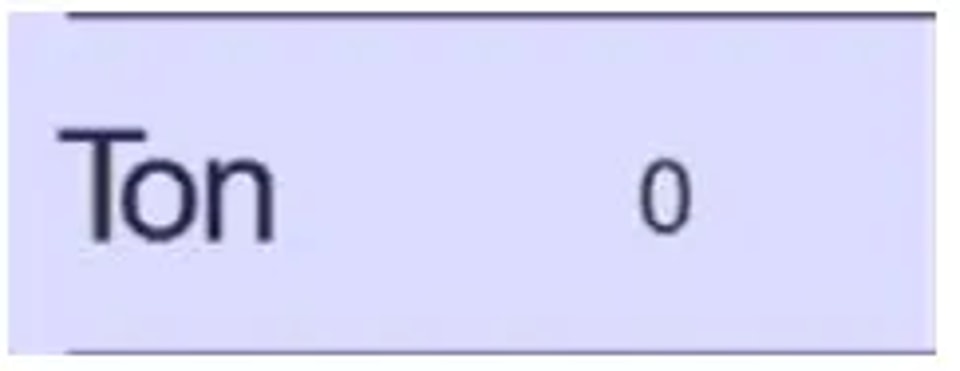

Fuerza

La página básica CYBELEC CybTouch 12 calcula automáticamente la fuerza utilizando Material, Espesor del material, Sigma del material y Longitud de plegado, pero también permite ajustes manuales.

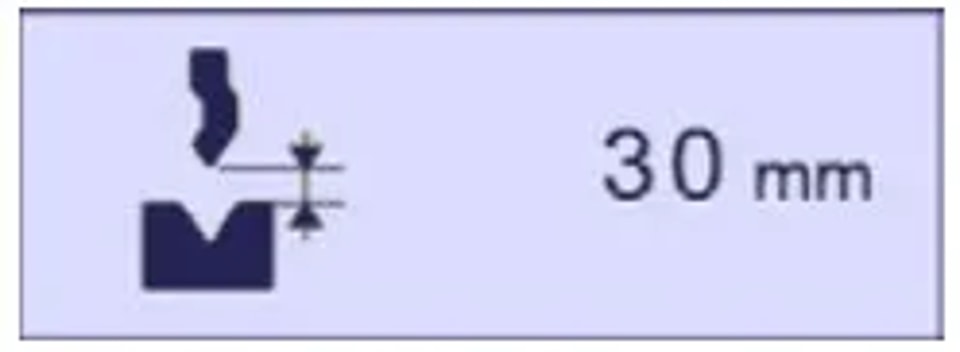

Apertura (PMS)

Para perfiles creados mediante TouchProfile o el modo L-Alpha, la página básica CYBELEC CybTouch 12 establece automáticamente el espacio de extracción para piezas dobladas, aunque puede ajustarse manualmente. En el Modo Numérico, puede personalizar el valor mínimo predeterminado. Al iniciar una “nueva pieza”, los ajustes se restablecen; y si el campo aparece en gris, el carro vuelve a su límite máximo.

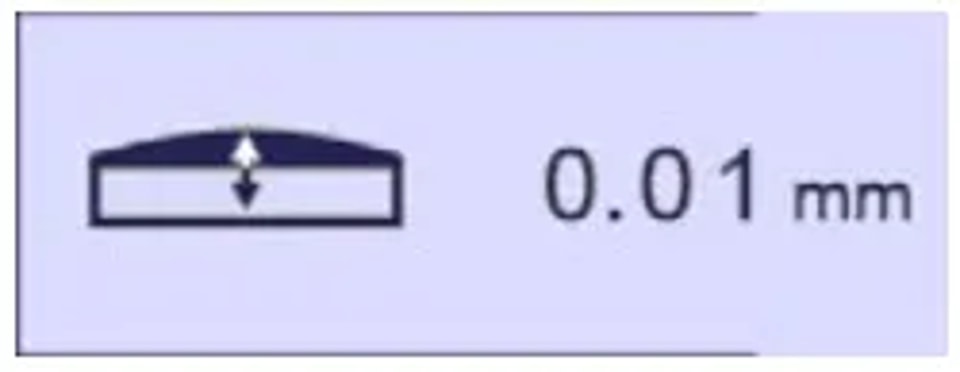

Bombado

La página básica CYBELEC CybTouch 12 incorpora una función de bombado automático calculada a partir del material, el espesor del material, la sigma del material y la longitud de plegado. El operador puede ajustarla manualmente, pero se recalcula automáticamente si cambian los parámetros iniciales.

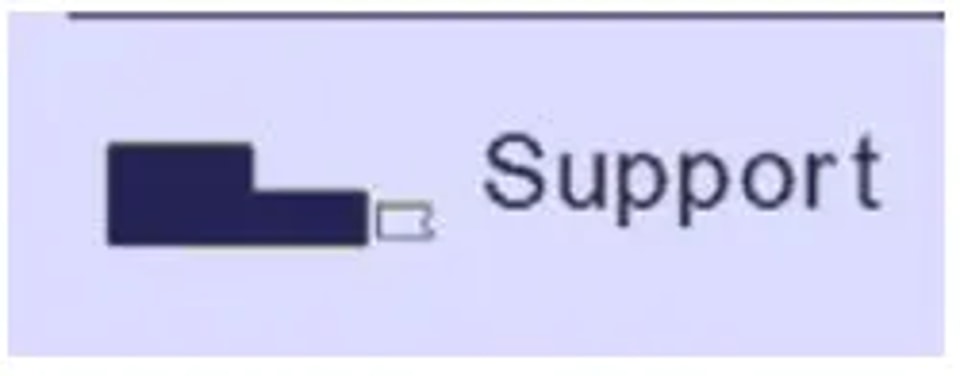

Tipo de dedo del tope trasero

La página básica CYBELEC CybTouch 12 permite configurar las dimensiones del tope trasero en los parámetros de la máquina y consultar las posiciones de apoyo y tope disponibles, según la configuración de su máquina.

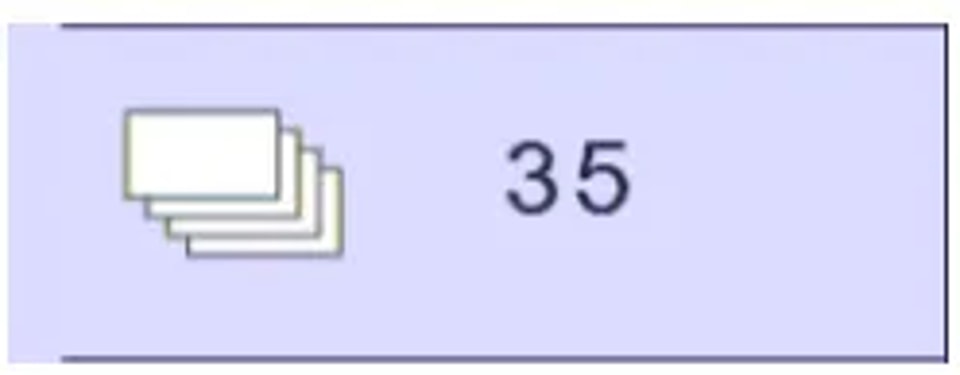

Número de piezas

Los operadores pueden introducir el número total de piezas a producir. El contador se actualiza en una unidad cada vez que se completa una pieza. Una vez alcanzado el objetivo, una ventana emergente amarilla avisa al operador.

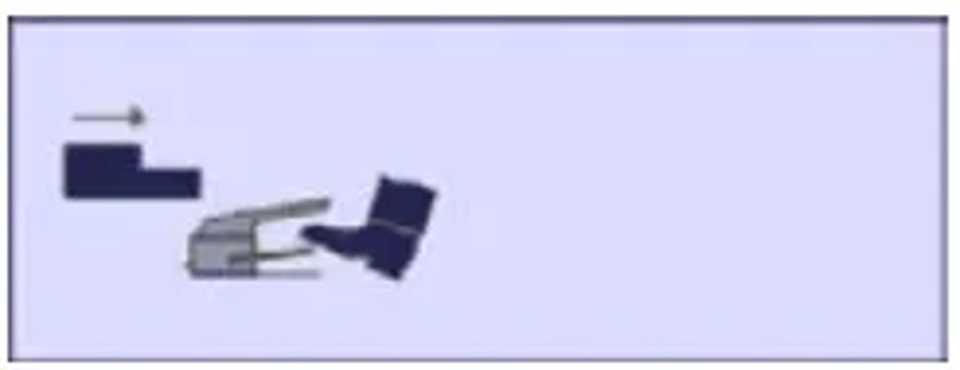

Control manual del tope trasero

Al activar este parámetro, se permite el control manual del movimiento del tope trasero, y el operador debe ponerlo en marcha mediante el pedal o el botón de inicio.

Punto de pinzamiento desplazado

Esta función permite plegar más lejos de la matriz, por ejemplo para cerrar el lado abierto de una caja. Al activarse, fuerza al CybTouch a entrar en modo de aplastamiento, permitiendo al operador bajar la viga poco a poco con el pedal hasta alcanzar la altura deseada.

Esto resulta útil para series pequeñas, pero para cantidades mayores, introducir un valor objetivo en el campo de aplastamiento automatiza el ciclo y ahorra tiempo de producción. También pueden aplicarse ajustes en el punto de cambio de velocidad, el umbral y la velocidad de plegado.

Función Copiar a todos

La página básica CYBELEC CybTouch 12 permite copiar fácilmente un valor definido a todos los pasos del programa. Utilice el teclado numérico para campos como Longitud de plegado, Fuerza y Correcciones. En los campos sin teclado numérico, como Control manual del tope trasero, mantenga pulsado el botón durante 2 segundos para activar la función Copiar a todos, que aparecerá en la parte superior de la pantalla. Maximice la eficiencia con la página básica CYBELEC CybTouch 12.

Conclusión

Dominar la página básica CYBELEC CybTouch 12 requiere una sólida comprensión de su interfaz, familiaridad con sus funciones principales y la aplicación de las mejores prácticas. Siguiendo los pasos descritos en esta guía, podrá navegar rápidamente por el sistema y optimizar el uso de esta potente herramienta. La práctica constante y la exploración continua de sus funciones mejorarán aún más su dominio.

Si necesita más ayuda o una guía más detallada, no dude en ponerse en contacto con nuestro equipo de soporte. Estamos aquí para ayudarle a sacar el máximo partido de su equipo. También puede consultar nuestra otra documentación para obtener más información sobre cómo optimizar sus procesos de trabajo del metal.
