Lidiar con ángulos de doblado inconsistentes en el trabajo de chapa metálica significa enfrentarse a la problemática cuestión del retroceso elástico de la plegadora—un problema que afecta a muchos operarios que terminan ajustando los ángulos una y otra vez, sin comprender claramente por qué el metal vuelve a su forma original después de ser doblado. El retroceso elástico es una característica física inherente del metal al doblarse, pero el retroceso elástico excesivo dista mucho de ser un problema irresoluble. Esta guía le guiará a través de estrategias prácticas, probadas en taller, para minimizar el retroceso elástico de la plegadora JUGAO, mejorar la precisión del doblado y lograr resultados consistentes y fiables en la producción diaria.

¿Qué Provoca un Rechazo Severo en la Plegadora?

Antes de abordar el retroceso elástico en la plegadora, es crucial llegar a la raíz de lo que lo hace excesivo en las operaciones de doblado de chapa metálica.

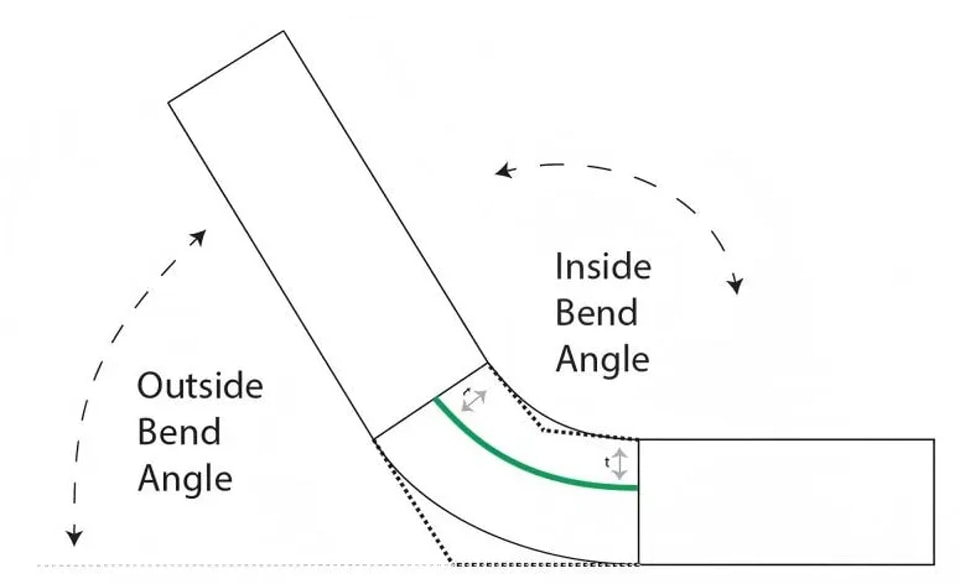

El retroceso elástico ocurre porque el metal experimenta recuperación elástica una vez que se elimina la fuerza de doblado. Cuanto mayor sea la resistencia del material y mayor sea el radio de curvatura, más pronunciado será el efecto de retroceso elástico.

Los principales factores contribuyentes son:

• Materiales con alta resistencia a la tracción (por ejemplo, acero inoxidable y acero de alta resistencia)

• Aberturas de matriz en V demasiado anchas

• Fuerza de doblado aplicada inadecuada

• Selección incorrecta del radio del punzón

• Programación de ángulo defectuosa en sistemas de plegadora CNC

Al identificar el factor principal detrás del retroceso elástico en una tarea de mecanizado específica, puede implementar soluciones específicas, en lugar de realizar ajustes de ángulo aleatorios que produzcan pocos resultados.

Configuración del Ángulo de Sobreplegado en Plegadoras CNC

El sobredoblado controlado es una de las formas más directas y efectivas de minimizar el retroceso elástico en la plegadora.

Paso 1: Determinar el Valor de Rechazo Esperado

La fórmula para calcular el valor de retroceso elástico es: Δθ=θi( 【 E−kσyE)Ri+KntRi+Knt−1 】

Comience realizando un doblado de prueba utilizando el material y el espesor exactos requeridos para el trabajo. Después de medir el ángulo de doblado real con un goniómetro digital, compárelo con el ángulo preprogramado; la diferencia entre los dos es el valor de retroceso elástico que necesita tener en cuenta.

Por ejemplo, si programa un doblado de 90° pero el ángulo medido real es de 92°, necesitará aplicar una compensación de sobredoblado de aproximadamente 2°.

Paso 2: Agregar Compensación de Ángulo en el Sistema de Control

Los sistemas modernos de control CNC como Delem permiten ajustar los ángulos de doblado directamente a través de la interfaz de control. En lugar de realizar ajustes manuales cada vez que se ejecuta un trabajo, ingrese el valor de compensación calculado en el programa; esto garantiza resultados consistentes, especialmente para series de producción por lotes donde la repetibilidad es clave.

Este método destaca en escenarios de producción en masa donde mantener ángulos de doblado uniformes no es negociable.

Optimización de la Selección de Herramientas para Reducir el Rechazo

La selección correcta de herramientas es un factor crucial para minimizar el retroceso en la plegadora, y las malas elecciones de herramientas son una causa común de retroceso excesivo.

Selección de la Abertura Correcta de la Matriz en V

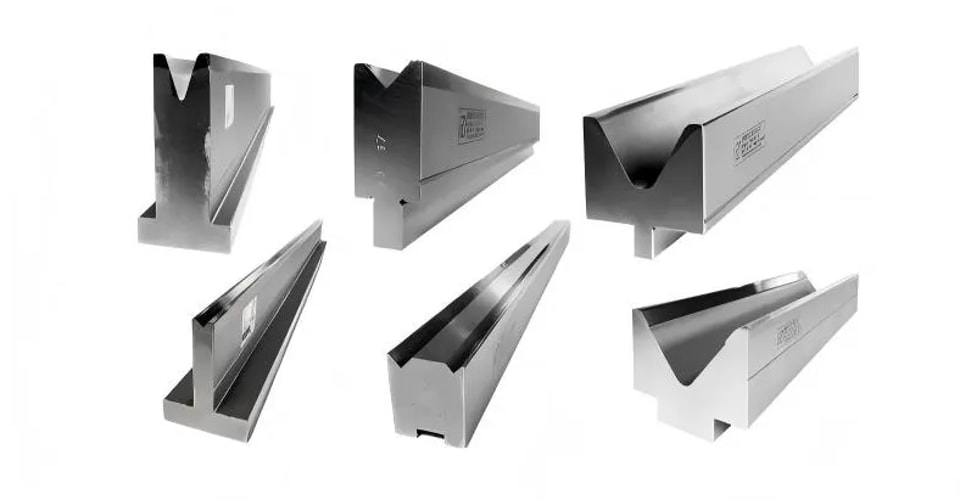

Un error frecuente en el doblado de chapa metálica es usar una abertura de matriz en V demasiado ancha. Una abertura en V más grande conduce a un radio de doblado mayor, lo que a su vez amplifica el retroceso.

Aquí hay una regla probada para seleccionar aberturas de matriz en V:

• Para acero dulce, una abertura en V que sea 6-8 veces el espesor del material es ideal.

• Para acero inoxidable, reduzca ligeramente la abertura en V para controlar mejor la recuperación elástica del material y disminuir el retroceso.

Optar por un Radio de Punzón Más Pequeño

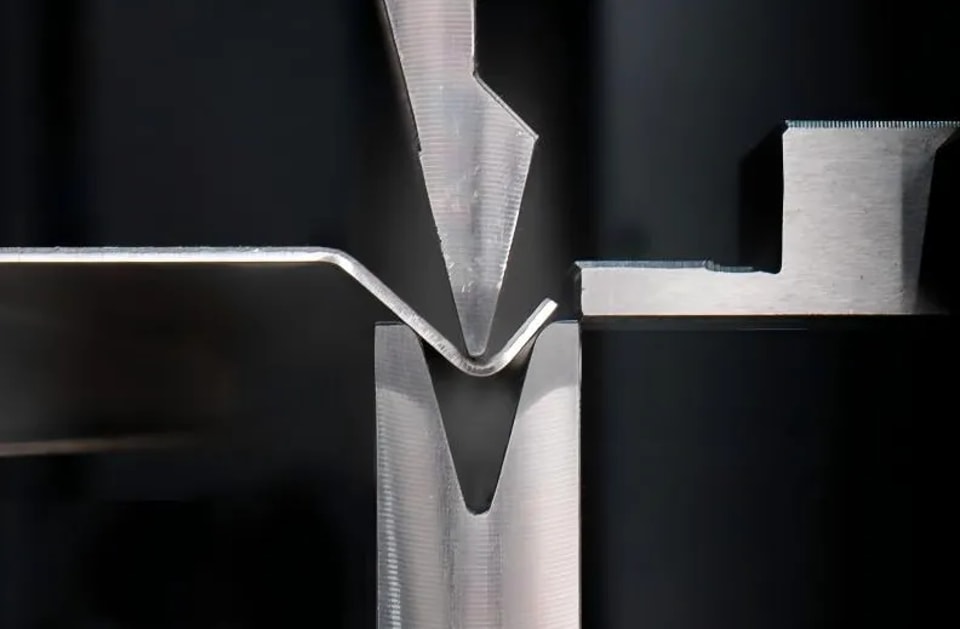

Un radio de punta de punzón más pequeño aumenta la deformación plástica del metal durante el doblado, lo que reduce la porción de recuperación elástica que causa retroceso. Dicho esto, es importante encontrar un equilibrio: un radio de punzón demasiado pequeño aumenta el riesgo de agrietamiento del material, especialmente cuando se trabaja con aceros de alta resistencia.

Incrementar la Fuerza de Plegado y Dominar los Métodos de Fondo

Aumentar la profundidad de penetración del punzón en la matriz es otra estrategia altamente efectiva para controlar el retroceso excesivo de la plegadora.

Plegado al Aire Versus Plegado al Fondo

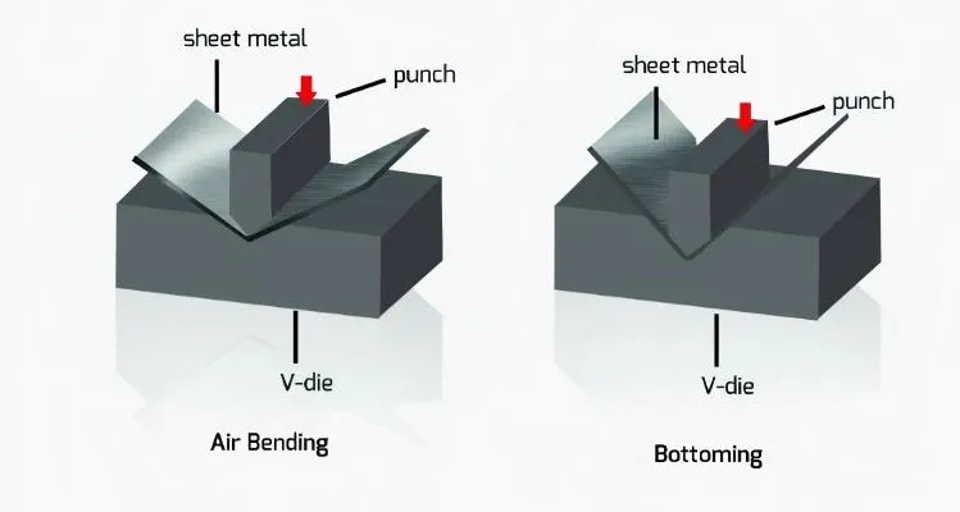

El doblado al aire tiende a producir más retroceso porque el material no se fuerza completamente dentro de la cavidad de la matriz durante el proceso de doblado.

Cuando las especificaciones del proyecto lo permitan, cambiar a cualquiera de estos métodos puede reducir drásticamente el retroceso:

• Bottoming

• Coining

El coining es particularmente efectivo para minimizar el retroceso porque fuerza al material a sufrir deformación plástica más allá de su límite elástico. Sin embargo, este método requiere mayor tonelaje y que la plegadora tenga suficiente capacidad de carga.

Antes de usar bottoming o coining, calcule siempre el tonelaje requerido usando una tabla de fuerza de doblado para evitar sobrecargar la máquina y causar daños.

Consejos Relacionados con el Material para Reducir el Rechazo en el Plegado de Chapa

Los diferentes materiales de chapa metálica exhiben comportamientos distintos durante el proceso de doblado, y cada uno tiene un rango típico de retroceso a tener en cuenta:

• Acero inoxidable 304: 2 a 3 grados

• Aluminio dulce: 1.5 a 2 grados

• Acero laminado en frío: 0.75 a 1.0 grado

• Acero laminado en caliente: 0.5 a 1.0 grado

• Cobre y latón: 0.00 a 0.5 grados

Consideraciones sobre Acero de Alta Resistencia y Acero Inoxidable

Estos materiales tienen una mayor resistencia a la fluencia que el acero dulce, lo que se traduce directamente en un mayor retroceso elástico de la plegadora.

Al doblar acero de alta resistencia o acero inoxidable, siga estos pasos para minimizar el retroceso elástico:

• Reducir la abertura de la matriz en V

• Aumentar el valor de compensación por sobredoblado

• Asegurar que el tope trasero esté posicionado con precisión absoluta

• Realizar múltiples pruebas de doblado antes de iniciar la producción en masa

El Impacto de la Dirección del Grano y del Laminado

También es esencial verificar la dirección del grano del material al planificar un doblado. Doblar el material perpendicularmente a su dirección de laminación no solo reduce el riesgo de agrietamiento, sino que también mejora la consistencia del ángulo de doblado, minimizando aún más la variación del retroceso elástico.

El control del material es a menudo un aspecto pasado por alto en el doblado de chapa metálica, pero tiene un impacto significativo en la precisión final del doblado y el grado de retroceso elástico.

Calibración de la Máquina y Precisión del Topo Trasero

Incluso la herramienta más óptima y la compensación de ángulo perfectamente calculada fallarán en reducir el retroceso elástico si la plegadora en sí no está correctamente calibrada y mantenida.

Verificación del Paralelismo del Pistón

Si el pisón de la plegadora no es paralelo a la mesa de trabajo, un lado de la pieza doblada mostrará más retroceso elástico que el otro, lo que lleva a ángulos inconsistentes. Verifique regularmente el paralelismo del pisón usando un calibrador de precisión para detectar y corregir este problema a tiempo.

Calibración del Sistema del Topo Trasero

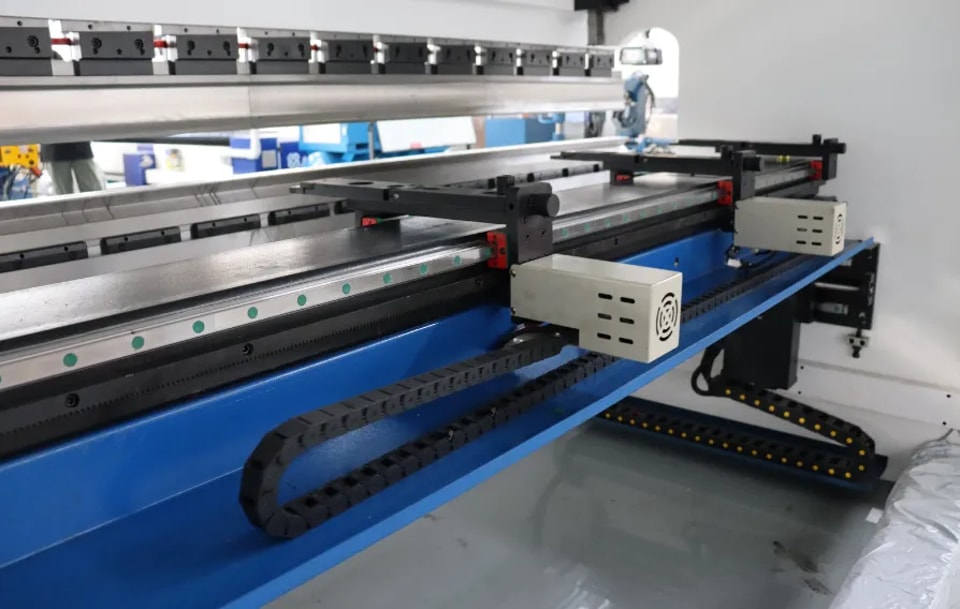

El posicionamiento inexacto del tope trasero cambia la longitud de la brida que se está doblando, lo que indirectamente altera la consistencia del ángulo de doblado y exacerba los problemas de retroceso elástico. Dominar la calibración del sistema de tope trasero de una plegadora es, por lo tanto, esencial para reducir las variaciones de doblado y el retroceso elástico.

El mantenimiento constante de la máquina y la calibración regular son clave para minimizar los errores acumulativos de doblado que contribuyen al retroceso elástico excesivo.

Preguntas Frecuentes

¿Por qué el rechazo en la plegadora es más prominente en acero inoxidable?

El acero inoxidable tiene una mayor resistencia a la tracción y mayor elasticidad que el acero dulce, lo que significa que experimenta una recuperación elástica más significativa después de que se retira la fuerza de doblado, lo que conduce a un retroceso elástico más severo.

¿Cuál es la forma más efectiva de reducir el retroceso elástico en la plegadora sin reemplazar la herramienta?

La solución más práctica es implementar una compensación controlada por sobredoblado en el controlador CNC; esto se hace realizando primero pruebas de doblado, midiendo el retroceso elástico real y luego ingresando el valor de compensación correspondiente en el programa.

¿Aumentar la fuerza de tonelaje siempre reduce el retroceso elástico?

No necesariamente. Aumentar la tonelaje para incrementar la profundidad de penetración puede ayudar a reducir el retroceso elástico, pero una tonelaje excesiva puede dañar la herramienta de la plegadora e incluso la máquina en sí. Usar técnicas controladas de fondo o acuñado es un enfoque más efectivo y seguro para minimizar el retroceso elástico.

¿Cómo calcular el retroceso elástico con alta precisión?

El método más confiable es realizar una prueba de doblado con el material de producción real y el espesor, medir el ángulo doblado final con un goniómetro digital y comparar esta medición con el ángulo preprogramado. La diferencia numérica entre los dos es el valor de compensación preciso que necesita usar.

Conclusión

El retroceso elástico de la plegadora es un fenómeno físico inevitable en el doblado de chapa metálica, pero el retroceso elástico excesivo es completamente controlable. Al comprender las propiedades únicas de los materiales con los que está trabajando, seleccionar la herramienta adecuada, aplicar una compensación precisa por sobredoblado y asegurar que la plegadora esté correctamente calibrada y mantenida, puede mejorar drásticamente la precisión del doblado y lograr resultados de producción consistentes.

Si tiene problemas con ángulos de doblado inestables o recibe quejas de calidad relacionadas con el retroceso, comience por analizar los factores fundamentales detrás del retroceso excesivo en lugar de realizar ajustes ciegos y repetitivos en sus programas CNC. Para orientación profesional sobre selección de herramientas, cálculo de tonelaje o configuración de compensación CNC, no dude en contactar a nuestro equipo técnico. Siempre estamos disponibles para ayudarle a lograr resultados de doblado estables y de alta precisión para todos sus proyectos de chapa metálica.
