Si estás buscando sumergirte en el mundo de la programación de ESTUN E310P, has llegado al lugar correcto. Muchos en la industria de la metalurgia buscan formas eficientes de mejorar las operaciones de las máquinas, y dominar la programación de ESTUN E310P puede mejorar significativamente tanto la precisión como la productividad. En este artículo, te guiaré a través de los aspectos esenciales para comenzar con la programación de ESTUN E310P, ayudándote a desbloquear todo el potencial de esta poderosa herramienta. Ya sea que seas un principiante ansioso por aprender lo básico o un operador experimentado que busca perfeccionar sus habilidades, esta guía proporciona los conocimientos clave que necesitas para maximizar tu competencia en programación.

Constantes de Programación

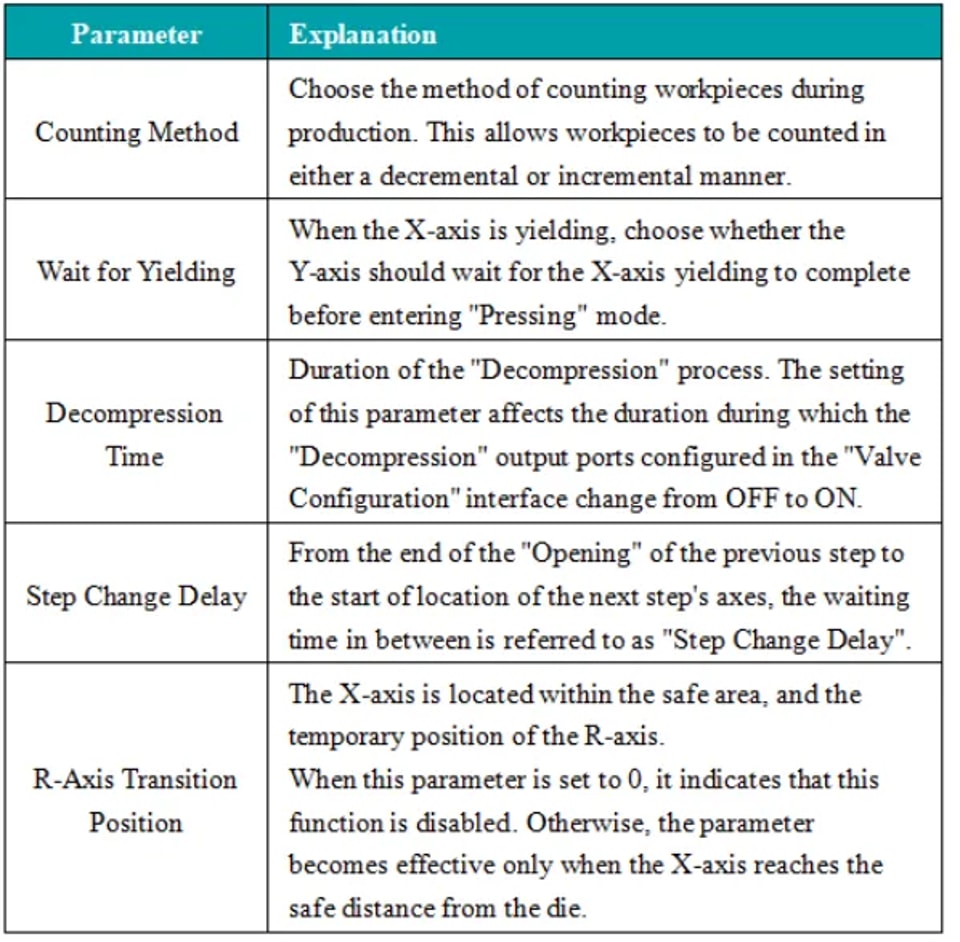

Las constantes de programación son fundamentales para el ESTUN E310P, proporcionando precisión y consistencia en las operaciones. Estas constantes definen parámetros críticos que permiten al controlador funcionar con alta precisión. Los usuarios pueden establecer constantes específicas relacionadas con velocidad, posición y presión para adaptar el sistema a sus necesidades de aplicación únicas.

Haga clic para cambiar a la página 'Constantes de Programación'.

Al ajustar finamente estas constantes, puede asegurar que la maquinaria opere con eficiencia óptima, reduciendo el desgaste y prolongando la vida útil del equipo.

Gestión de Programas

La Gestión de Programas en el ESTUN E310P está diseñada para flexibilidad y facilidad de uso. El controlador permite crear, editar y almacenar múltiples programas, facilitando transiciones rápidas entre diferentes tareas.

Crear un Nuevo Programa

l Haga clic en 'Gestión de Programas' para acceder a la página 'Programa'.

l Haga clic en 'Crear' e ingrese el número del programa en la página de creación de nuevo programa. Haga clic en 'Listo' para cargar automáticamente el nuevo programa. El programa actualmente activo será el recién creado. Posteriormente, edite los parámetros correspondientes en el programa de múltiples pasos. En la sección de gestión de programas, puede ver los parámetros básicos del programa recién creado y su hora de creación.

Nota : Al crear un nuevo programa, el programa se carga automáticamente con la Programación ESTUN E310P.

Cargar un Programa

Para cargar un programa en el sistema de Programación ESTUN E310P, haga clic en la fila que contiene el programa que desea cargar y luego haga clic en 'Cargar'. Esta acción llama al programa cargado en el programa de múltiples pasos.

Eliminar un Programa

Para eliminar un programa dentro de la configuración de Programación ESTUN E310P, haga clic en la fila que contiene el programa que desea eliminar y luego haga clic en 'Eliminar'. Después, elija 'Aceptar' en el cuadro de diálogo emergente que pregunta, '¿Desea eliminar este programa?'.

Nota : No puede eliminar un programa de múltiples pasos que se esté ejecutando actualmente.

Siguiendo estos pasos en la funcionalidad de Programación ESTUN E310P, puede gestionar sus programas de manera eficiente y efectiva, asegurando una operación sin problemas y una productividad óptima.

Configuración de Molde

Configuración de Molde es una función crítica del ESTUN E310P, que permite un control preciso sobre las operaciones de moldeo.

Aquí hay una breve descripción de los pasos de configuración:

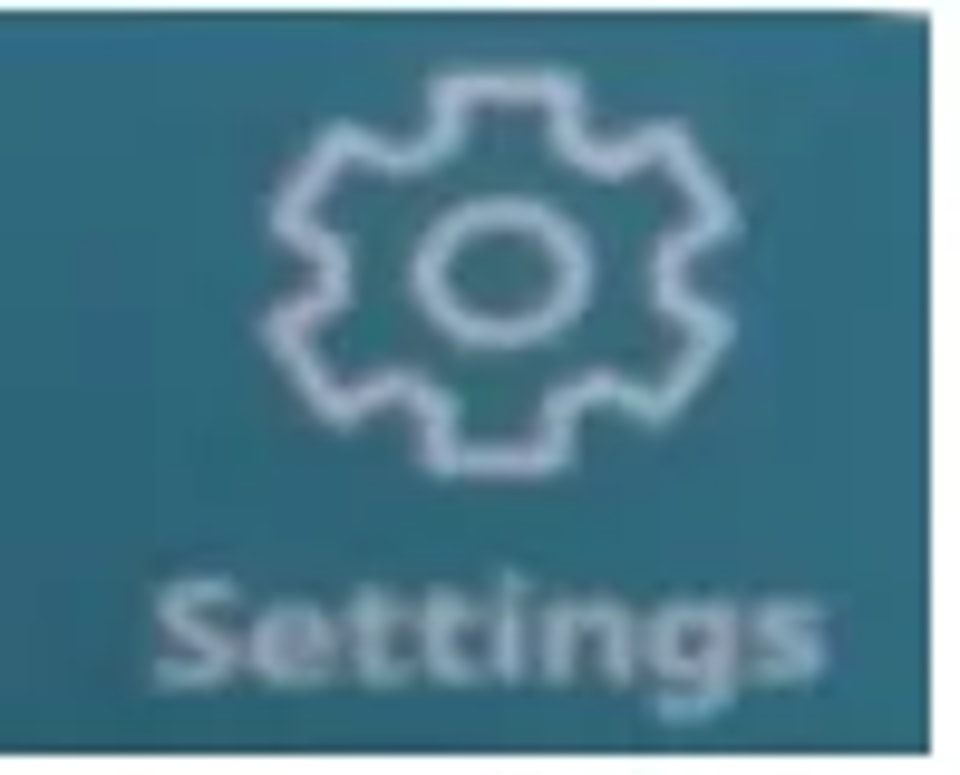

l Haga clic y luego seleccione 'Configuración de Molde'. Hay un total de 30 conjuntos de matrices disponibles.

l Haga clic en la fila correspondiente al 'ID' del molde deseado que desea configurar.

l Haga clic en 'Editar' para ingresar los parámetros técnicos del molde usando el teclado virtual que aparece.

l Haga clic en 'Listo' para confirmar la entrada, y luego haga clic en 'Guardar Cambios' para guardar los parámetros.

Consulte el diagrama a continuación para una ilustración de los parámetros técnicos del molde:

l H: La altura del molde. Esta altura se utiliza para calcular la profundidad de la curva.

l V: El ancho de la muesca V de la matriz. El ancho V es la distancia entre las dos líneas de contacto que se cruzan.

l α: El ángulo de la matriz.

l R: El radio de cada lado de la muesca V.

l S: Distancia de seguridad. Este parámetro se vuelve efectivo después de montar el eje R para evitar interferencias entre el dedo de tope y la matriz. La fórmula de cálculo es: 'Distancia de Seguridad = FS + V/2'. Donde: FS = La porción plana detrás de la muesca V; V = Ancho de apertura V.

Esta función permite a los operadores ingresar parámetros específicos que dictan la forma y el tamaño del molde, mejorando la calidad y consistencia del producto final. El ESTUN E310P proporciona interfaces intuitivas para la configuración de moldes, asegurando que incluso configuraciones complejas de moldes puedan manejarse con facilidad. Esta capacidad es particularmente beneficiosa en industrias donde la precisión es primordial.

Operación de Paso Único

El modo de Operación de Paso Único proporciona a los operadores la capacidad de ejecutar pasos individuales en un proceso con un control meticuloso. Este modo es ideal para pruebas y prototipos, ya que permite observar y modificar cada paso antes de proceder.

Descripción General del Procedimiento:

l Acceda a la página de paso único o haga clic para cambiar a la página de paso único.

l Haga clic en el parámetro que desea configurar.

l Introduzca el valor deseado en el teclado virtual que aparece.

l Haga clic en la tecla 'Hecho' para confirmar la entrada.

l Repita los pasos 2 a 4 para configuraciones de parámetros adicionales.

l Después de configurar todos los parámetros deseados, haga clic en el botón 'Iniciar/Detener' para comenzar la operación del dispositivo.

Especificación de Parámetros

Introduzca el número de material para la pieza de trabajo. 1: Acero; 2: Aluminio; 3: Zinc; 4: Acero Inoxidable; 5: Nuevo Material 1; 6: Nuevo Material 2.

Al programar en modo ángulo, introduzca el ID del troquel a utilizar. Al programar en modo posición, introduzca 0.

Introduzca el grosor de la pieza de trabajo.

Establece el ángulo de doblado deseado para el paso actual.

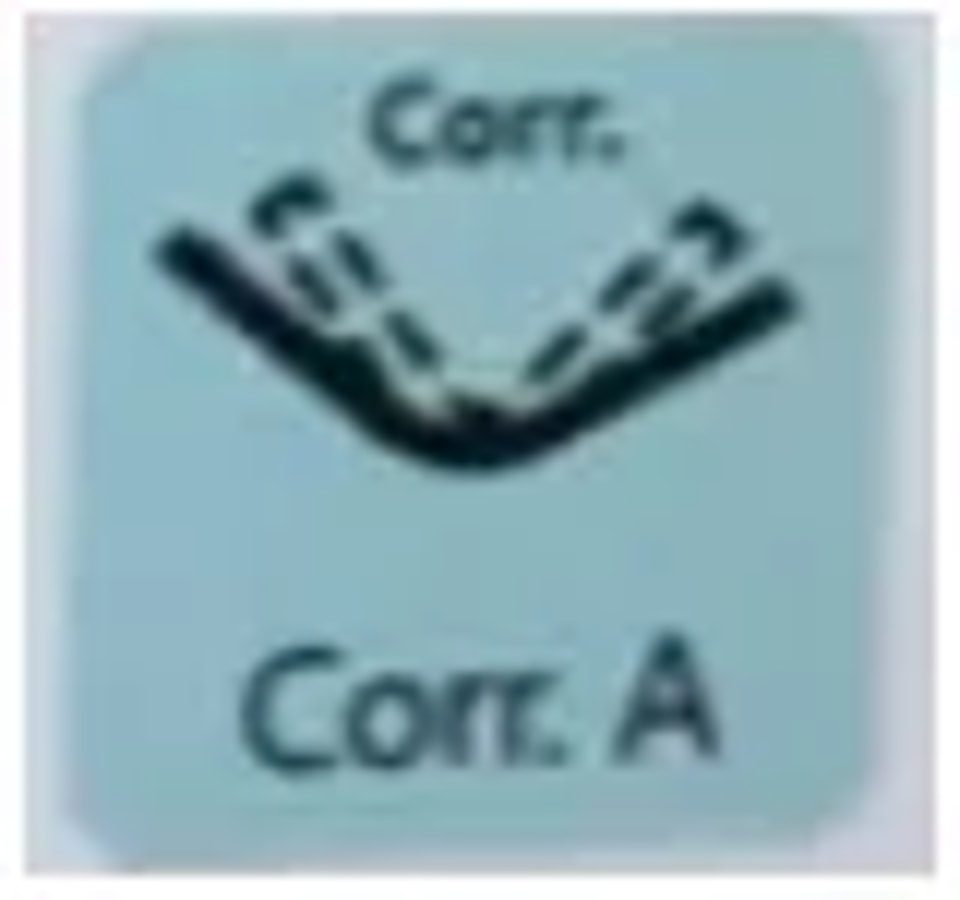

Introduzca la corrección de ángulo para el paso de doblado actual; solo es efectiva para este paso específico.

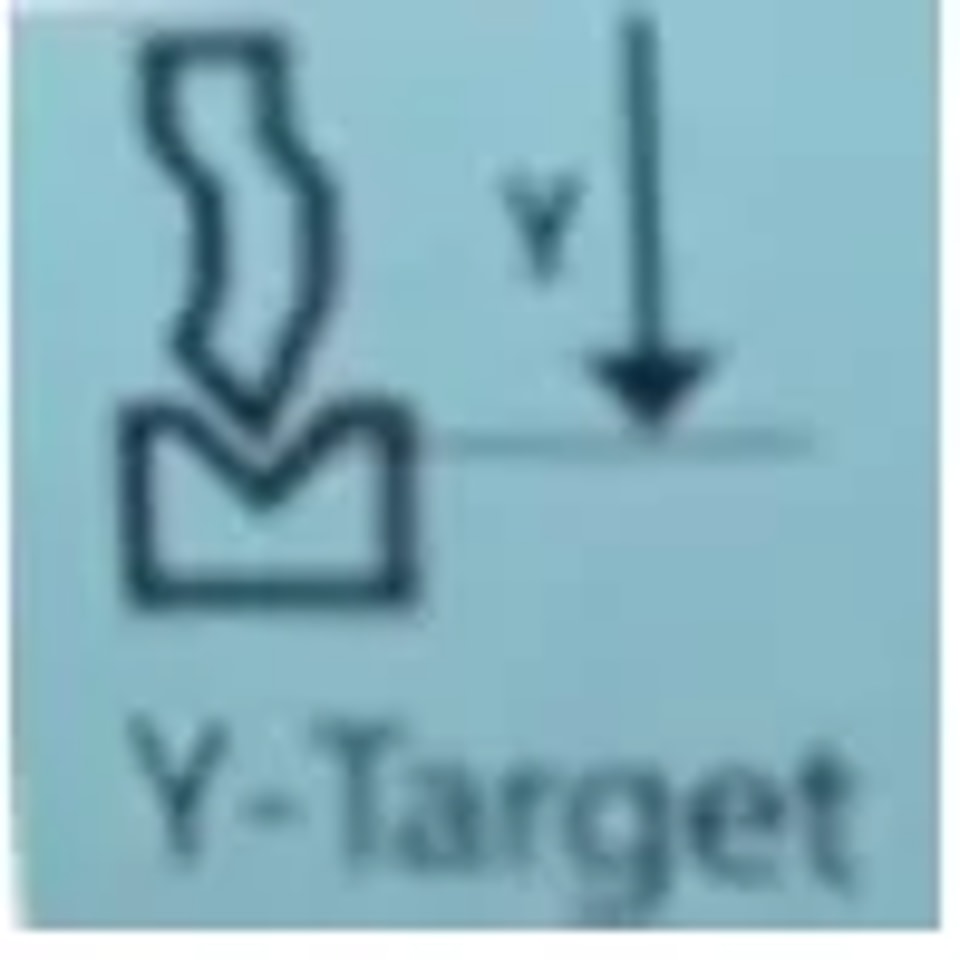

El valor de posición objetivo para el eje Y. Al programar en modo ángulo, este valor se calcula automáticamente, pero los usuarios pueden modificarlo.

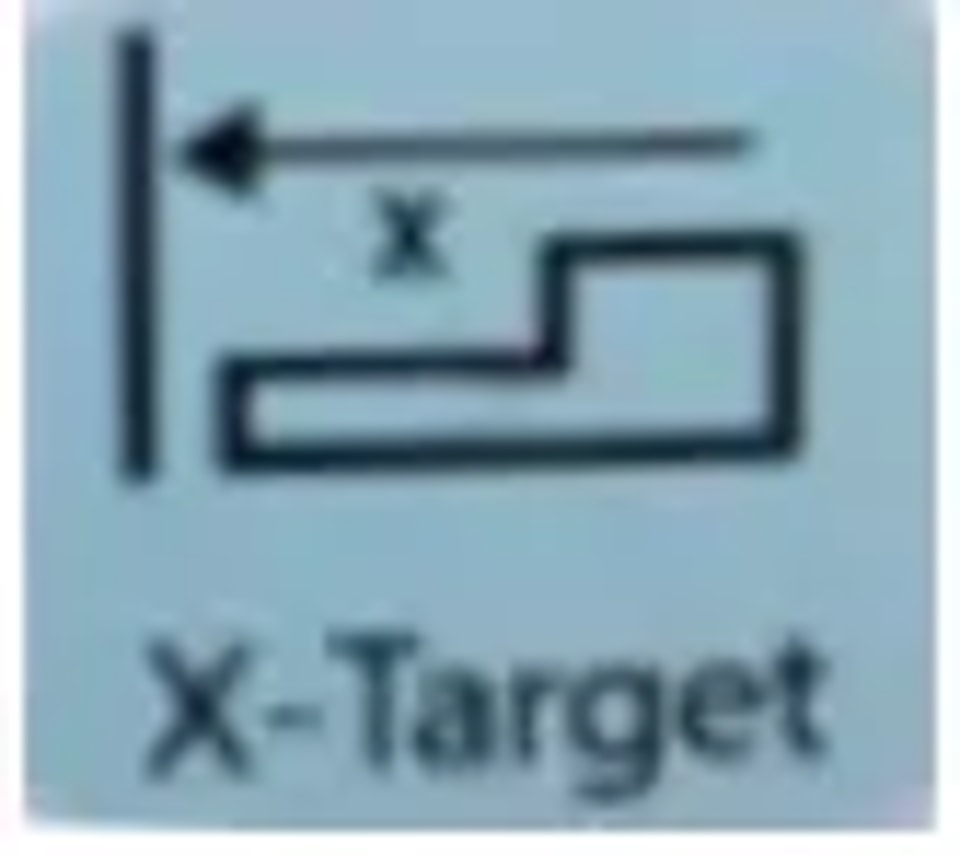

El valor de posición objetivo para el eje X.

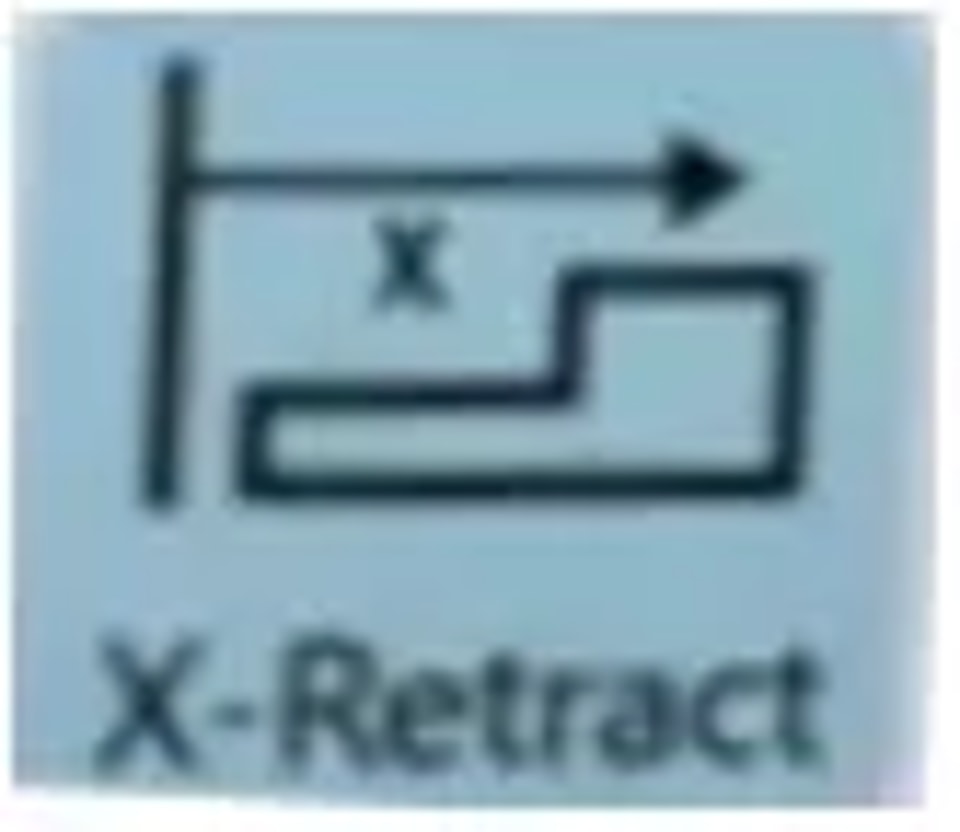

La distancia de cedencia del eje X durante el proceso de doblado.

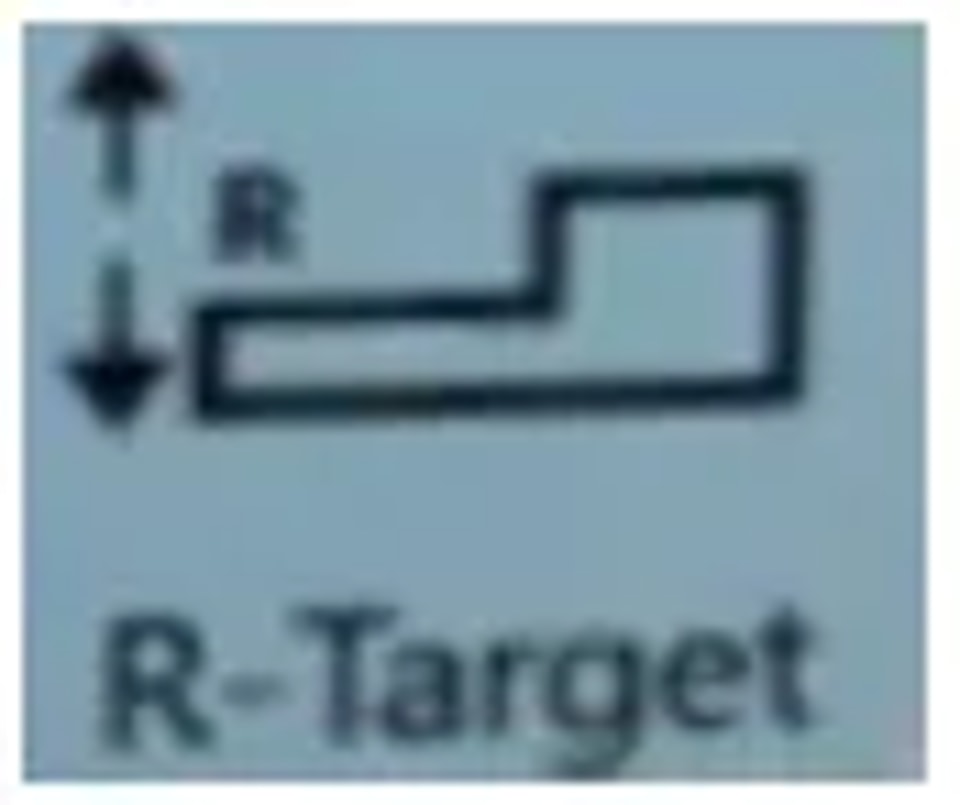

El valor de posición objetivo para el eje R.

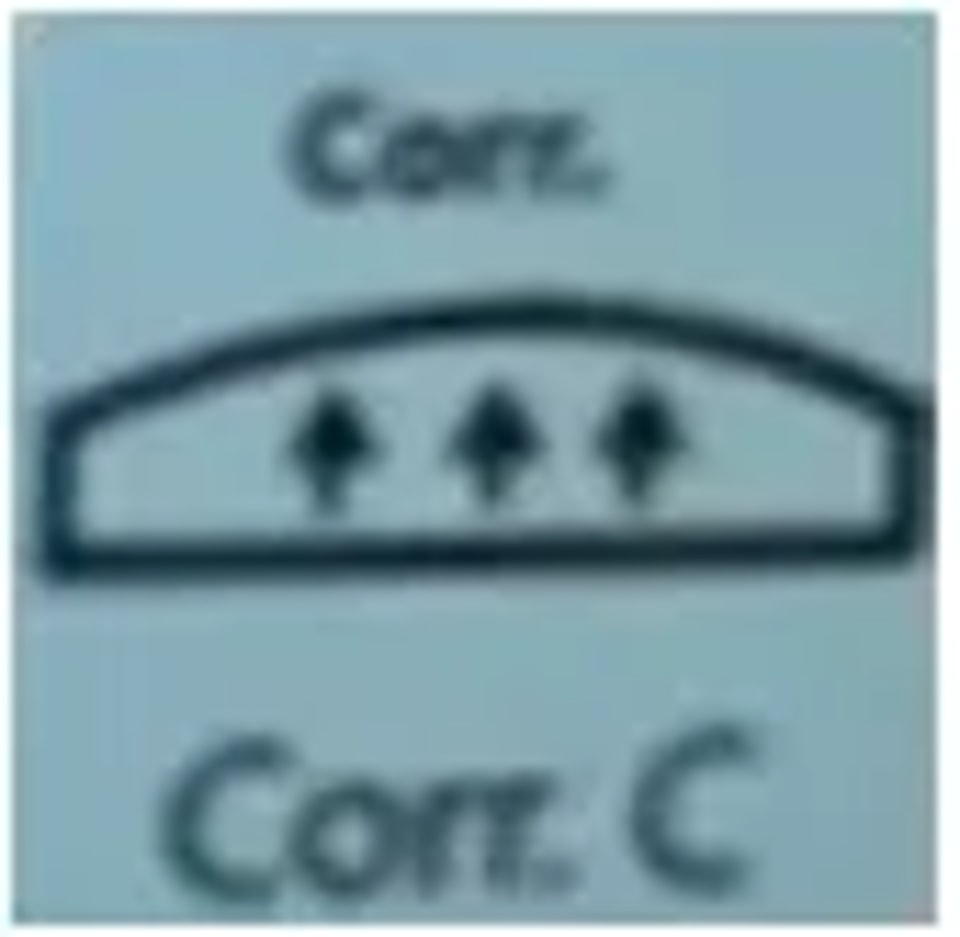

Valor de compensación para perturbaciones.

Al participar en la Operación de Paso Único, los usuarios pueden identificar problemas potenciales al principio del proceso y realizar los ajustes necesarios, mejorando así la confiabilidad y calidad general de la producción.

Operación de Múltiples Pasos

La Operación de Múltiples Pasos en el ESTUN E310P permite la automatización de una secuencia de operaciones, mejorando la eficiencia en entornos de producción donde se requieren múltiples pasos.

Descripción General del Procedimiento

l Haga clic en el icono del programa de múltiples pasos para cambiar a la página del programa de múltiples pasos.

l Haga clic en el parámetro que desea configurar.

l Haga clic en 'Hecho' para confirmar la entrada.

l Repita los pasos 2 a 4 para configuraciones de parámetros adicionales.

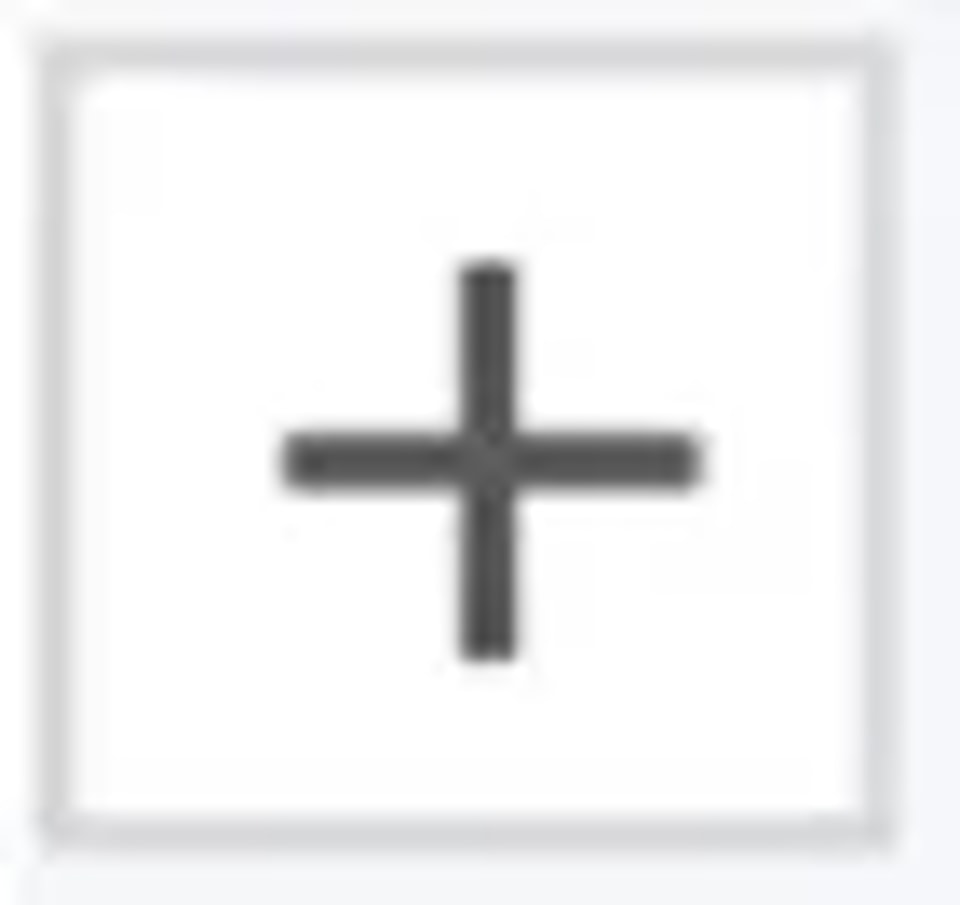

Haga clic para agregar un nuevo paso, que copia el contenido del paso anterior.

Después de configurar todos los parámetros deseados, haga clic en el botón 'Iniciar/Detener' para comenzar la operación del dispositivo.

Programación Rápida

Además de la programación regular, también está disponible la programación rápida. Haga clic en 'Rápido' en la parte superior de la página del programa de múltiples pasos para facilitar la programación de múltiples pasos. Una vez completada la programación, haga clic en 'Ejecutar' para ejecutar.

Este modo automatiza las transiciones entre operaciones, reduciendo así la intervención manual y el potencial de errores. Los operadores pueden programar secuencias complejas que el ESTUN E310P ejecutará con precisión, asegurando que los procesos de fabricación sean tanto optimizados como robustos.

Conclusión

Para comenzar efectivamente con la programación del ESTUN E310P, es necesario comprender su interfaz, personalizar los parámetros para adaptarse a sus necesidades específicas y practicar consistentemente los pasos de programación descritos. Siguiendo estas pautas esenciales, puede maximizar el potencial de su ESTUN E310P, mejorando la precisión y eficiencia en sus operaciones.

Para obtener más información, asistencia detallada o consultas específicas sobre la programación del ESTUN E310P, no dude en contactar a nuestro equipo. Además, explore nuestra extensa biblioteca de documentación para obtener información más profunda y recursos que ayuden a optimizar el uso de su equipo ESTUN.
