¿Cómo lubricar correctamente una máquina dobladora de tubos?

Una lubricación adecuada es clave para el funcionamiento estable y la vida útil prolongada de una máquina dobladora de tubos. Una lubricación incorrecta puede provocar desgaste, atascos e incluso defectos en la calidad del tubo doblado. A continuación se presentan soluciones de lubricación clasificadas por componente.

1. Sistema hidráulico

Aceite: aceite hidráulico antidesgaste (ISO VG 46 o 68, según la temperatura ambiente)

Ciclo: cambie el aceite después de las primeras 500 horas y luego cada 2000-3000 horas o anualmente; sustituya el filtro cada 6 meses.

Nota: mantenga la temperatura del aceite entre 35 y 50℃; sustitúyalo de inmediato si se emulsiona o se contamina.

2. Guías lineales y husillos de bolas

Aceite: grasa de litio de extrema presión (NLGI 2) o aceite específico para guías

Ciclo: el sistema de lubricación automática rellena cada 4-8 horas; la lubricación manual, una vez por semana.

Nota: limpie la superficie de la guía antes de lubricar; repare las cubiertas antipolvo dañadas.

3. Transmisiones por engranajes (brazo de doblado de tubos, reductor)

Aceite: aceite para engranajes (ISO VG 150-220) o grasa de extrema presión

Ciclo: compruebe el nivel de aceite del reductor cada 6 meses y cámbielo anualmente; aplique grasa semanalmente a los engranajes abiertos.

Nota: mantenga una película de aceite en la superficie del engranaje, pero evite el exceso de derrame.

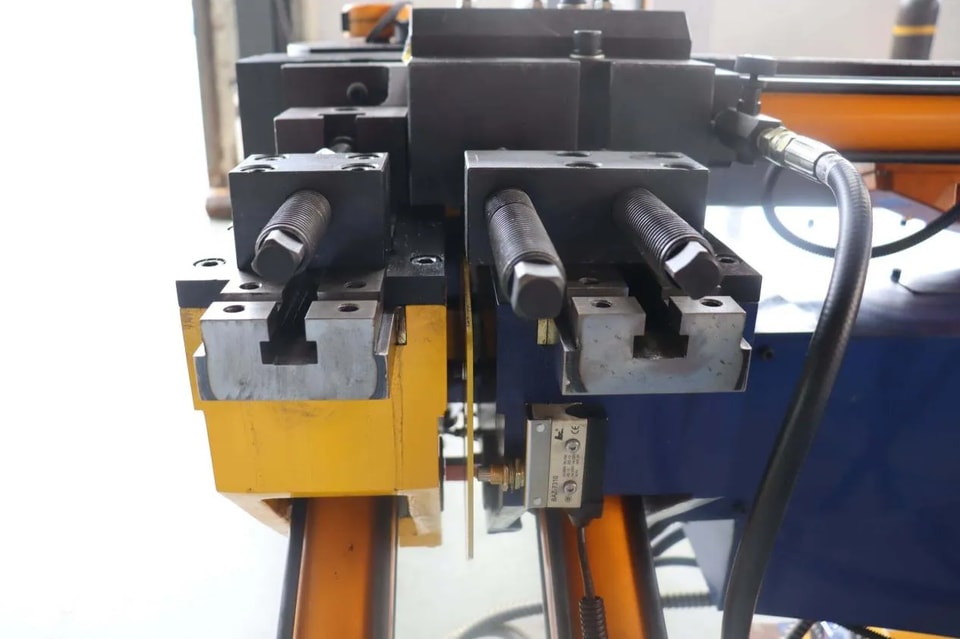

4. Matrices y mandriles (¡crítico!)

Aceite: aceite especial para doblado de tubos (alta extrema presión, resistente a altas temperaturas)

Frecuencia: aplique una capa fina en la ranura de la matriz de doblado, en el extremo esférico del mandril y en la superficie de trabajo de la matriz antiarrugas antes de doblar cada tubo.

Nota: no utilice aceite ni grasa de máquina comunes, ya que no soportan la fricción a alta presión del doblado de tubos y provocarán rayaduras y arrugas.

5. Cojinetes y articulaciones

Aceite: grasa de litio de uso general

Frecuencia: añada grasa cada 3 meses; reduzca a una vez al mes en zonas de alta temperatura (cerca de la fricción).

Nota: añada grasa hasta que salga la grasa antigua.

6. Otras partes móviles

Partes expuestas de la varilla del mandril y del vástago del pistón: aplique semanalmente aceite antioxidante y lubricante de uso doble.

Rodillos de alimentación y deslizadores de sujeción: añada una pequeña cantidad de aceite de máquina en cada turno.

Resumen de puntos clave de lubricación

Utilice distintos tipos de aceite para las diferentes partes; no los mezcle.

La matriz y el mandril deben usar aceite específico para doblado de tubos; de lo contrario, no se puede garantizar la calidad del doblado.

Una lubricación excesiva desperdicia producto y causa contaminación; una lubricación insuficiente provoca desgaste.

Establezca una hoja de registro de lubricación, asignando personal, horarios y tipos de aceite específicos para cada lubricación.
