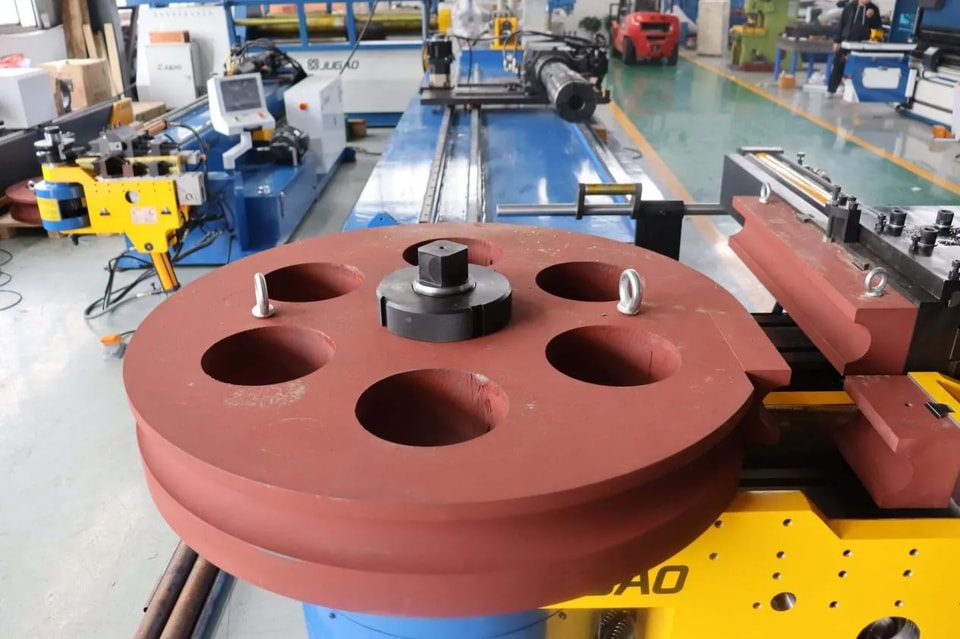

En el doblado de tuberías, el 'cambio de herramienta' se refiere típicamente a reemplazar componentes del molde como dados de doblado, dados de sujeción, dados antiarrugas y mandriles, en lugar de herramientas de corte tradicionales. Problemas como desviaciones angulares, arrugas y arañazos que ocurren después del cambio de molde se encuentran entre los problemas más comunes encontrados en operaciones en el sitio. Dominar soluciones sistemáticas y rápidas puede acortar significativamente el tiempo de puesta a punto y garantizar la continuidad de la producción.

Método de tres pasos para la investigación de causas raíz

Paso 1: Identificar el tipo de problema

Las anomalías después del cambio de herramienta generalmente se dividen en tres categorías:

**Precisión angular:** El ángulo de doblado real se desvía significativamente del valor establecido, o el retroceso es anormal.

**Defectos superficiales:** Arrugas en el lado interior de la curva, desgarros en el lado exterior, arañazos superficiales.

**Desviación geométrica:** Torsión de la tubería, sección transversal elíptica, longitud de avance inexacta.

Paso 2: Solucionar las causas principales punto por punto

1. Dado incompatible o instalación incorrecta

La fuente más directa de problemas después del cambio de herramienta es una falta de coincidencia entre el dado y la tubería.

**Diámetro exterior de la tubería que no encaja en la ranura del dado:** Las especificaciones del dado deben coincidir perfectamente con el diámetro exterior de la tubería. Usar un dado demasiado grande causará arrugas, mientras que uno demasiado pequeño causará aplanamiento o incluso atascos.

**Selección incorrecta del radio de doblado (ángulo R):** El radio de doblado del dado determina el ángulo de doblado de la tubería y debe seleccionarse estrictamente de acuerdo con los requisitos del dibujo.

**Instalación inadecuada o aflojamiento:** Si el dado de sujeción o el dado antiarrugas no están instalados correctamente, o si los pernos de fijación están sueltos, el dado se desplazará durante el doblado.

Solución rápida:

Antes de cambiar el dado, verifique que las especificaciones del dado coincidan con el diámetro exterior, el espesor de pared y el radio de doblado de la tubería.

Durante la instalación, asegúrese de que los pasos de posicionamiento del dado estén alineados y apriete los pernos diagonalmente en etapas hasta el par especificado.

Haga funcionar el dado en modo manual a baja velocidad sin carga para verificar si cada dado se mueve suavemente y sin interferencias.

2. Alineación del dado y posición del mandril incorrectas

La alineación del dado es crucial para garantizar la precisión del doblado de tuberías. Incluso desviaciones menores pueden causar torsión de la tubería o doblado desigual.

Desalineación del dado de doblado y el mandril: El mandril, el dado antiarrugas y el dado de doblado no están en la misma línea central.

Extensión inapropiada del mandril: Una extensión excesiva rayará la pared interior del tubo; una extensión insuficiente no evitará eficazmente las arrugas.

Soluciones rápidas:

Utilice una regla o una herramienta de alineación láser para comprobar si la matriz de curvado y el mandril son coaxiales.

Ajuste la posición de extensión del mandril: Generalmente, el centro de la primera junta esférica del mandril de punta esférica debe estar a 0,5-1,5 mm antes de la línea de corte de la matriz de curvado (dependiendo del espesor de la pared).

Compruebe si el borde delantero de la matriz antiarrugas está alineado con la línea de corte de la matriz de curvado; el espacio debe ser justo suficiente para que entre el tubo sin atascarse.

3. Fuerza de sujeción y lubricación anormales:

Los diferentes materiales tienen requisitos de fuerza de sujeción significativamente diferentes. El acero inoxidable requiere una fuerza de sujeción mucho mayor que el aluminio. Si se utilizan los parámetros de presión anteriores después de cambiar la herramienta, es muy fácil que el tubo se deslice o se marque.

Fuerza de sujeción insuficiente: El tubo se desliza durante el curvado, provocando una pérdida de control del ángulo.

Fuerza de sujeción excesiva: Aparecen marcas en la superficie del tubo.

Lubricación insuficiente: La fricción seca entre el tubo y la matriz causa rayaduras y ruido.

Soluciones rápidas:

Comience con una presión más baja y aumente gradualmente la fuerza de sujeción, asegurándose de que el tubo no se deslice.

Aplique suficiente aceite especial para curvado de tubos a las ranuras de la matriz de curvado, al mandril y a la matriz antiarrugas.

Compruebe la limpieza de la superficie del tubo en bruto, eliminando rebabas y manchas de aceite.

4. Parámetros del sistema de control no actualizados

Después de cambiar la matriz en algunas máquinas de curvado de tubos CNC, los parámetros almacenados previamente, como la retracción del mandril, la velocidad de curvado y la presión, ya no son aplicables. Si no se vuelven a introducir los parámetros correctos, el equipo puede seguir utilizando la configuración anterior, lo que lleva a desviaciones en el curvado.

Solución rápida:

Según las nuevas especificaciones del molde, vuelva a introducir parámetros como la posición de retracción del mandril, la velocidad de curvado y la presión.

Guarde los parámetros exitosos como una receta para su recuperación con un solo clic durante el próximo cambio de herramienta, evitando configuraciones repetidas.

5. Fallo del Cambiador Automático de Herramientas (ATC)

Para las máquinas de curvado de tubos automáticas equipadas con ATC, los fallos posteriores al cambio de herramienta suelen estar relacionados con el propio dispositivo de cambio de herramientas. Esto se manifiesta principalmente como errores en el movimiento y posicionamiento del almacén de herramientas, agarre inestable del brazo robótico, etc., y en casos graves, puede provocar que la acción de cambio de herramientas se atasque.

Solución rápida:

Verifique si la presión de aire alcanza el rango estándar de 6 kg ± 1 kg.

Verifique el estado de agarre del brazo robótico y confirme que el portabrocas esté bloqueado en su lugar.

Verifique si la posición de origen del cambio de herramienta es precisa; recalibre si es necesario.

Paso 3: Verificación de doblado de prueba y ajuste fino

Tome una sección de tubería con las mismas especificaciones que el producto final para realizar un doblado de prueba.

Mida el ángulo real usando un medidor de ángulos y compárelo con el valor establecido.

Verifique la superficie de la tubería doblada en busca de arrugas, rasguños y grietas.

Ajuste finamente el espacio del troquel antiarrugas, la posición del mandril o el valor de compensación por sobredoblado basándose en los resultados del doblado de prueba.

Repita el doblado de prueba hasta que la calidad sea calificada antes de la producción en masa.

Consejos preventivos

Establezca una lista de verificación para cambios de herramienta: incluyendo verificación de especificaciones, confirmación de alineación, estado de lubricación, configuración de parámetros, etc., y verifique cada ítem después de cada cambio de herramienta.

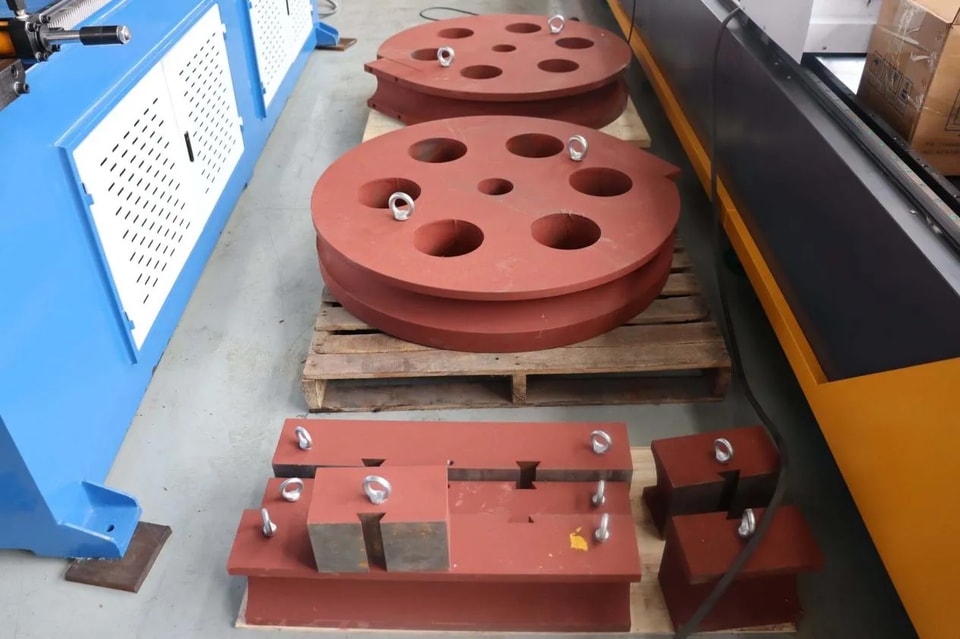

Estandarice el almacenamiento de moldes: Limpie y aplique aceite antioxido a los moldes después de su uso, y almacénelos por separado para evitar impactos y corrosión.

Registre parámetros exitosos: Archive los parámetros de doblado correspondientes a cada material, diámetro de tubería y espesor de pared para recuperación directa durante el próximo cambio de herramienta.

La clave para resolver rápidamente problemas de cambio de herramienta radica en combinar la resolución sistemática de problemas con procedimientos estandarizados. Desde la compatibilidad de moldes, alineación de instalación, configuración de parámetros hasta la verificación de doblado de prueba, cada paso tiene un conjunto de pasos a seguir, minimizando el tiempo de depuración.
