¿Cómo reparar un sensor defectuoso en una dobladora de tubos?

Los sensores son las "terminaciones nerviosas" de una dobladora de tubos, responsables de supervisar parámetros clave como el ángulo de doblado, la posición del mandril, el estado de sujeción y la carrera de avance. Si un sensor falla, el equipo puede presentar desviación del ángulo, funcionamiento anormal o paro por alarma. Dominar los métodos de diagnóstico y reparación de fallas de sensores es una habilidad importante para garantizar el funcionamiento normal del equipo.

Tipos comunes de sensores y síntomas de fallas

Los sensores comunes utilizados en las dobladoras de tubos incluyen:

Sensor de ángulo/encoder: supervisa el ángulo de giro del brazo de doblado. Síntomas de falla: gran desviación del ángulo de doblado, retorno elástico anormal, fluctuaciones en la visualización del ángulo o ausencia de señal.

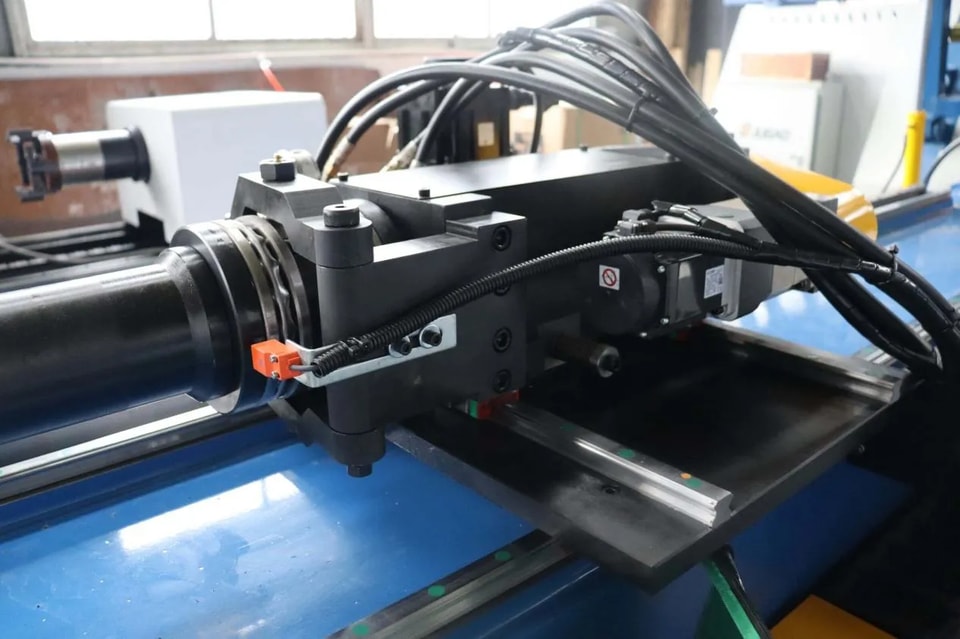

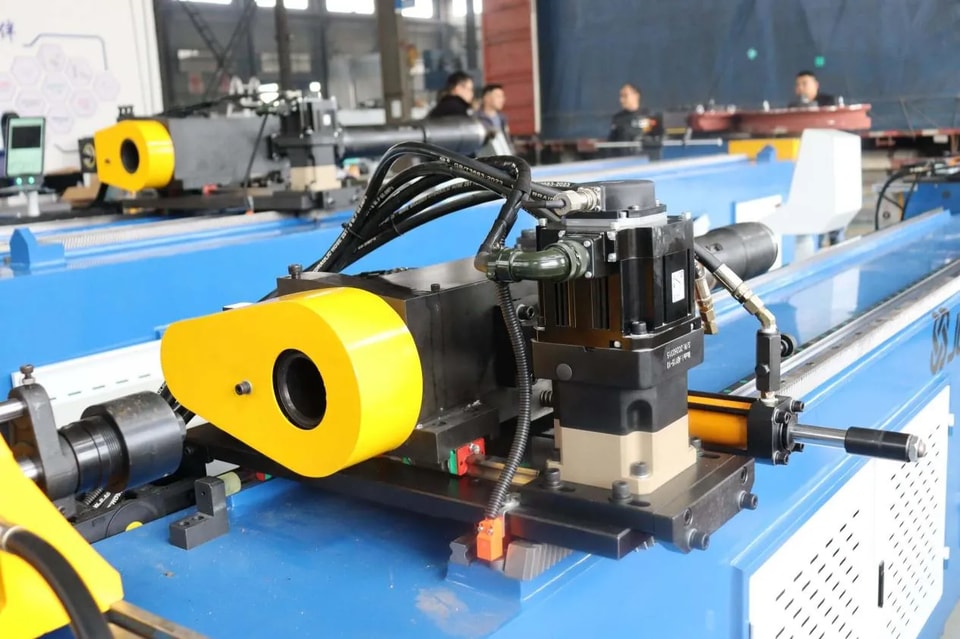

Interruptor de proximidad: detecta señales de posición como avance/retroceso del mandril, posición de sujeción y origen de alimentación. Síntomas de falla: no responde, activación falsa, señal intermitente.

Sensor de desplazamiento: mide la carrera del cilindro o la longitud de alimentación. Síntomas de falla: dimensiones inexactas, fluctuaciones de señal y valores mostrados inestables.

Pasos de diagnóstico y reparación de fallas

Paso 1: Desconexión de la alimentación y confirmación de seguridad

Antes de realizar cualquier mantenimiento de sensores, desconecte siempre la alimentación principal del equipo y libere la presión del sistema hidráulico para evitar la puesta en marcha accidental y lesiones.

Paso 2: Inspección visual

Inspeccione el sensor en busca de grietas, deformaciones o contaminación por aceite. Verifique si hay terminales flojos u oxidados, así como fundas de cable desgastadas o rotas. Revise la superficie de detección para detectar polvo o residuos metálicos—una causa frecuente de fallo del interruptor de proximidad.

Paso 3: Pruebas de parámetros eléctricos

Use un multímetro para realizar tres pruebas clave: compruebe si el voltaje de alimentación está dentro del rango nominal (por ejemplo, DC12-24V o AC90-250V); verifique si el voltaje de la señal de salida es normal; compruebe si la corriente de carga supera el valor nominal. En el caso de los encoders, use un osciloscopio para observar si la forma de onda de salida es estable y si la amplitud cumple los requisitos.

Paso 4: Diagnóstico de señal e interferencias

Confirme que la posición de instalación del sensor sea firme y que la distancia de detección al objeto medido sea adecuada. Revise si hay fuentes intensas de interferencia electromagnética en las cercanías (por ejemplo, convertidores de frecuencia o motores de alta potencia). Si es necesario, añada blindaje a la línea de señal y póngala a tierra en un extremo.

Paso 5: Calibración y revisión de parámetros

Si la desviación angular es grande, es necesario recalibrar el punto cero del sensor. Compruebe si los ajustes de parámetros del sensor en el sistema de control son correctos, como el rango de medición y el protocolo de comunicación. En el caso de los encoders, verifique también si la chaveta de conexión se ha salido de la ranura y si los componentes fotoeléctricos están sucios.

Paso 6: Sustituir el sensor defectuoso

Si los pasos anteriores no resuelven el problema, indica que los componentes internos del sensor están dañados y es necesario sustituirlo por un sensor del mismo modelo. Al reemplazarlo, asegúrese de que la alimentación esté desconectada, conecte correctamente los cables, recalibre los parámetros después del reemplazo y realice una prueba de funcionamiento para verificarlo.

Recomendaciones de mantenimiento preventivo

Limpie regularmente la superficie de detección del sensor para evitar que el aceite y el polvo afecten la sensibilidad de detección.

Calibre el sensor cada seis meses para garantizar la precisión de la medición.

Mantenga un inventario de sensores de repuesto; se recomienda disponer de repuestos para los sensores en ubicaciones críticas.

Seleccione sensores con un mayor grado de protección (por ejemplo, IP67 o superior) para entornos exigentes.

Preste atención al rango de temperatura de funcionamiento del sensor para evitar superar el valor nominal, lo que puede provocar una disminución del rendimiento.

Aunque pequeños, los sensores afectan directamente la precisión del doblado de tubos y la seguridad del equipo. Dominar los procedimientos estandarizados de diagnóstico y reparación permite localizar rápidamente los problemas y reducir el tiempo de inactividad.
