Cómo seleccionar el eje de tope trasero óptimo para su plegadora

Elegir el eje adecuado del tope trasero para su plegadora es una decisión crítica que influye directamente en la precisión, la eficiencia y la versatilidad de sus operaciones de plegado. Un eje seleccionado de forma inadecuada puede provocar retrasos en la producción, desperdicio de material y resultados inconsistentes. Esta guía le ayudará a conocer los factores clave y a identificar la configuración de tope trasero más adecuada para sus necesidades específicas.

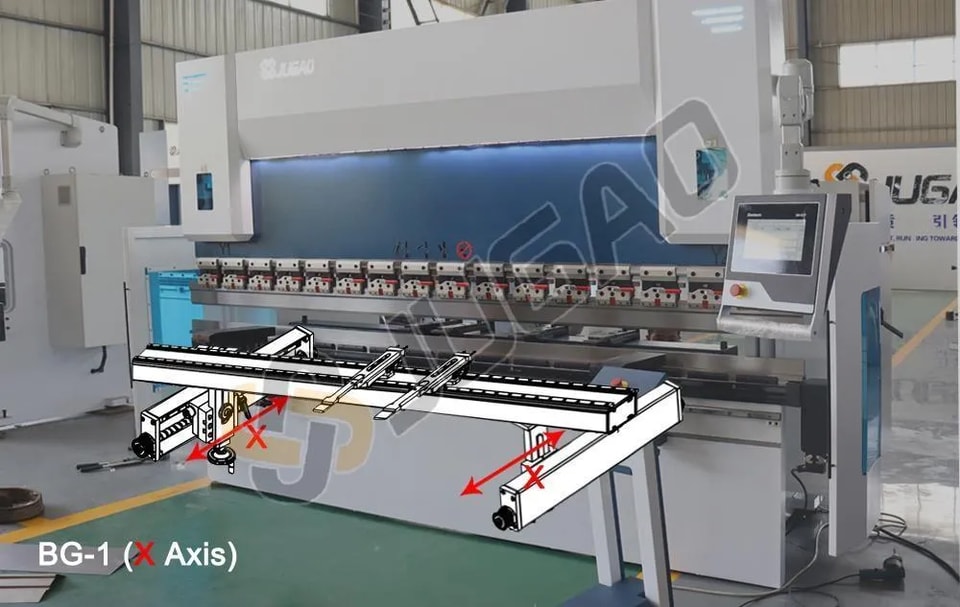

1. BG-1 (Eje X): simplicidad para plegados básicos

El eje X es la configuración más básica del tope trasero y ofrece un movimiento horizontal lineal de los dedos del tope. Esta configuración es ideal para tareas de plegado sencillas en las que los materiales requieren un posicionamiento constante en un solo plano.

Ventajas:

• Económico y fácil de operar.
• Perfecto para plegados repetitivos en piezas pequeñas o simples.
• Mínimo tiempo de preparación para series de producción estandarizadas.

Limitaciones:

• Carece de flexibilidad para plegados complejos o de múltiples ángulos.
• Pueden ser necesarios ajustes manuales para distintos espesores de material.

Ideal para:

Operadores que manejan tareas de alto volumen y baja complejidad, donde la velocidad y la simplicidad son prioritarias.

2. BG-2 (Ejes X+R): mayor flexibilidad para plegados angulares

El sistema de ejes X+R combina el movimiento horizontal con el ajuste rotativo, permitiendo un posicionamiento preciso para plegados angulares o no lineales. El eje R permite que los dedos del tope trasero giren, adaptándose a geometrías de piezas más complejas.

Ventajas:

• Mayor precisión para plegados en V o asimétricos.
• Reduce la intervención manual para ajustes angulares.
• Mantiene la eficiencia al trabajar con tareas de complejidad moderada.

Ideal para:

Talleres que producen piezas con ángulos variables o que requieren una repetibilidad constante en múltiples plegados.

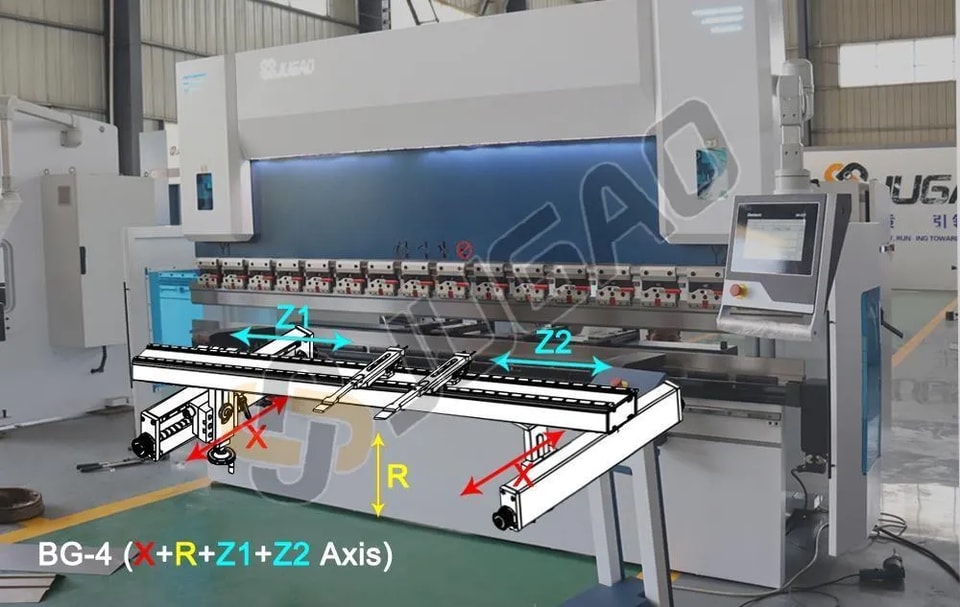

3. BG-4 (Ejes X+R+Z1+Z2): precisión para plegado multidimensional

La configuración de ejes X+R+Z1+Z2 introduce ajustes verticales (Z1 y Z2) junto con el movimiento horizontal y rotativo. Esta configuración está diseñada para aplicaciones de alta precisión en las que el espesor del material o la profundidad del plegado varían.

Ventajas:

• Permite ajustes de altura para materiales gruesos o multicapa.
• Ideal para piezas que requieren plegados secuenciales a distintas profundidades.
• Minimiza los cambios de configuración entre operaciones.

Ideal para:

Entornos de producción de alta mezcla en los que la versatilidad y la precisión son esenciales.

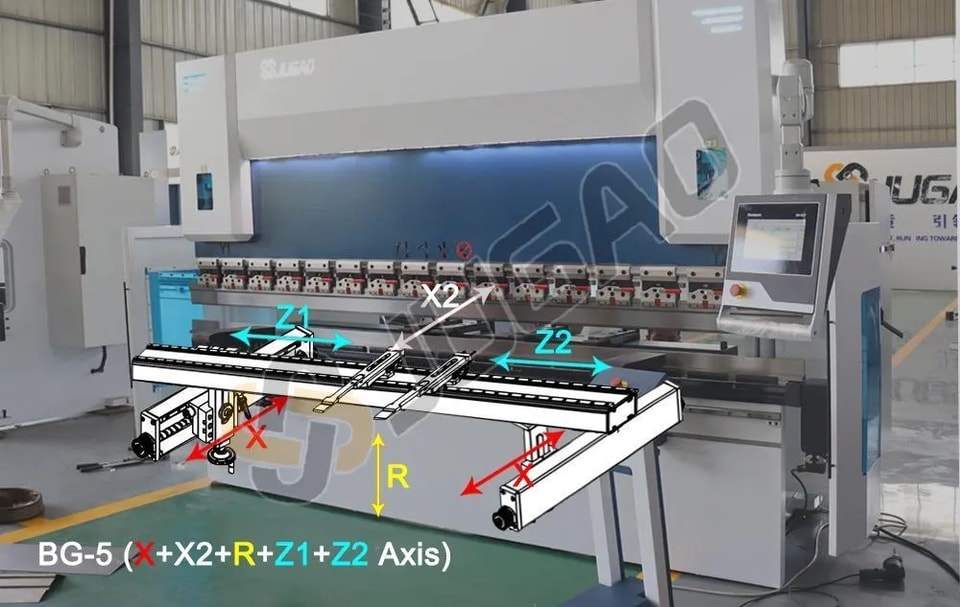

4. BG-5 (Ejes X+X2+R+Z1+Z2): control avanzado para piezas complejas

El sistema de ejes X+X2+R+Z1+Z2 añade un segundo eje horizontal (X2), lo que permite el movimiento independiente de los dedos del tope trasero. Esto es especialmente útil para piezas grandes o de forma irregular con requisitos de plegado no uniformes.

Ventajas:

• Admite el posicionamiento simultáneo para múltiples puntos de plegado.
• Mejora la eficiencia en componentes sobredimensionados o asimétricos.
• Combina ajustes rotativos y verticales para una máxima adaptabilidad.

Ideal para:

Fabricantes que trabajan con piezas complejas, de múltiples plegados o fabricación a medida.

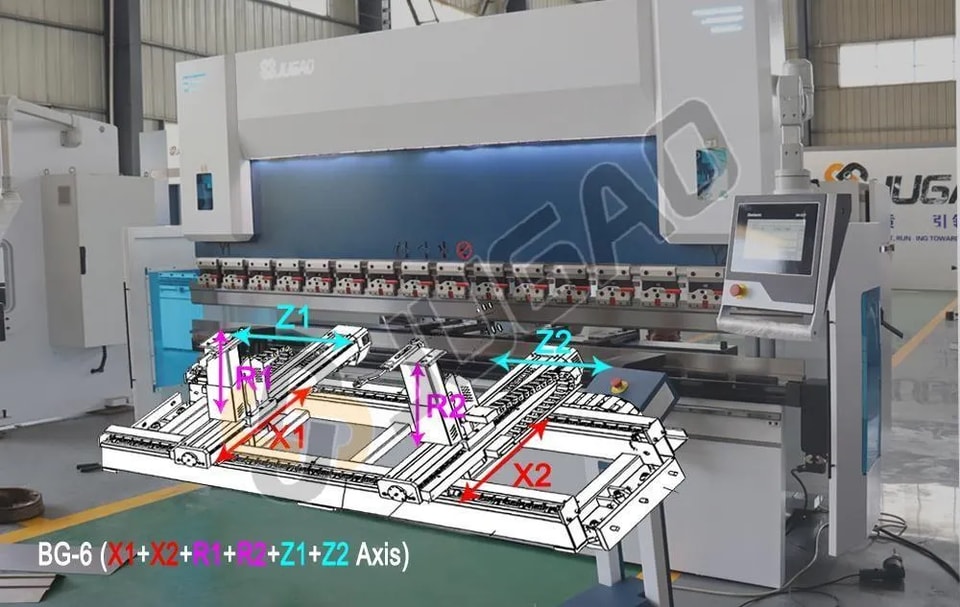

5. BG-6 (Ejes X1+X2+R1+R2+Z1+Z2): precisión máxima para aplicaciones exigentes

El sistema de ejes X1+X2+R1+R2+Z1+Z2 representa la cumbre de la tecnología de topes traseros, ofreciendo control independiente sobre dos ejes horizontales, dos rotativos y dos verticales. Esta configuración está diseñada para las tareas de plegado más exigentes.

Ventajas:

• Precisión incomparable para componentes aeroespaciales, automotrices o de maquinaria pesada.
• Maneja geometrías complejas con múltiples plegados y ángulos.
• Reduce errores y retrabajos en la producción de alto riesgo.

Ideal para:

Industrias que requieren precisión sin tolerancia y la capacidad de procesar piezas altamente complejas.

Criterios clave de selección

Al elegir un eje de tope trasero, considere los siguientes factores:

Tipo de material:Los materiales más gruesos o duros pueden requerir ajustes multieje.

Complejidad del plegado:Los plegados simples requieren menos ejes, mientras que los diseños intrincados exigen configuraciones avanzadas.

Volumen de producción:Las series de alto volumen se benefician de configuraciones fáciles de automatizar.

Tamaño de la pieza:Las piezas más grandes o de forma irregular suelen necesitar control de doble eje o rotacional.

Conclusión

Seleccionar el eje de tope trasero adecuado es un equilibrio entre sus necesidades operativas y las capacidades de su plegadora. Al comprender las ventajas de cada configuración, podrá optimizar su flujo de trabajo, reducir desperdicios y lograr resultados consistentes y de alta calidad.

Para obtener recomendaciones a medida, consulte con un especialista en plegadoras o con el fabricante JUGAO CNC MACHINE para asegurarse de que su equipo se ajuste a sus objetivos de producción. Los productos principales de JUGAO CNC MACHINE incluyen máquinas de corte por láser, máquinas plegadoras hidráulicas CNC, máquinas de soldadura láser, cizallas y máquinas de doblado de tubos, etc., que se utilizan en los sectores de procesamiento de chapa metálica, armarios para chasis, iluminación, teléfonos móviles, 3C, utensilios de cocina, baños, mecanizado de autopartes y ferretería. Le invitamos a consultar en línea para obtener más información sobre la máquina.

Mejore hoy su proceso de plegado: ¡la precisión comienza con el tope trasero adecuado!
