Cómo implementar con éxito la configuración de moldes de la serie ET

Si busca dominar la configuración del molde de la serie ET para su máquina plegadora servo totalmente eléctrica, ha llegado al lugar adecuado. Le guiaré por los pasos esenciales para implementar con éxito esta función, optimizando sus procesos de plegado con precisión y eficiencia. Comprender la configuración del molde de la serie ET es fundamental para lograr resultados precisos y uniformes; en este artículo le proporcionaré las ideas y técnicas que necesita para sacar el máximo partido a esta potente herramienta. Tanto si es nuevo en el sistema como si desea perfeccionar sus conocimientos, mi objetivo es dotarle de la información necesaria para mejorar su capacidad de producción.

Paso 1: Preparar la interfaz del molde

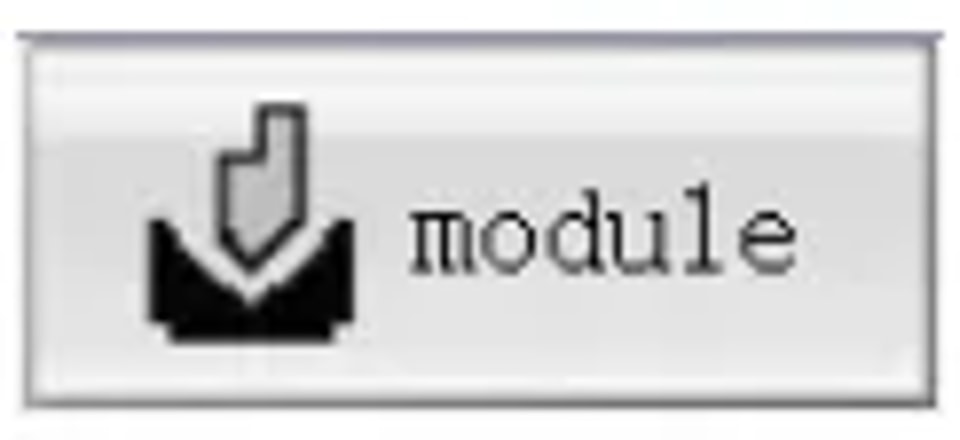

Pulse la tecla de función para entrar en la interfaz del molde y configurar los parámetros del molde superior e inferior, así como las características del material.

Para comenzar con la configuración del molde de la serie ET, ajuste cuidadosamente la base del punzón inferior según lo requiera su programa actual. El ajuste preciso de la altura de elevación del eje R es fundamental. Cuando el tamaño de plegado es demasiado pequeño y está habilitada la función de evitación del eje R; cuando el tope trasero del eje X se sitúa hacia delante, el eje R se elevará primero hasta esta altura y, una vez completado el posicionamiento, descenderá para evitar que el tope trasero golpee el molde. Asegúrese de que este ajuste impida el contacto entre el tope trasero y el molde, mejorando así la seguridad y la eficiencia.

Paso 2: Configurar los ajustes del molde superior

Seleccione y configure el molde superior verificando su nombre y ajustando la altura y el ángulo. La precisión de estos parámetros es esencial para unas operaciones de plegado exactas. Una configuración adecuada puede resolver posibles problemas como plegados inconsistentes o desalineación de la herramienta, garantizando el éxito de su proyecto.

Paso 3: Establecer los parámetros del molde inferior

Para el molde inferior, introduzca los parámetros esenciales, incluidos el nombre del molde, la altura (HD), la anchura en V, el ángulo (β) y el radio de matriz (Rd). Establezca una distancia de seguridad adecuada para evitar el contacto involuntario con el molde durante las operaciones. Estos ajustes minuciosos garantizan la seguridad y mejoran el rendimiento del molde.

Paso4: Configurar los materiales para la configuración del molde de la serie ET

Seleccionar el material adecuado

En la configuración de molde de la serie ET, seleccionar el material adecuado es el primer paso crítico. El sistema permite al usuario elegir entre 10 tipos de materiales, incluidas opciones predefinidas como hierro (0), aluminio (1) y acero inoxidable (2). Además, hay opciones (3-9) para materiales definidos por el cliente. Cabe destacar que el módulo elástico y la resistencia a la tracción de los materiales predeterminados son constantes, lo que garantiza la uniformidad.

Para seleccionar el material correcto, tenga en cuenta las propiedades únicas que cada uno aporta al proceso de doblado, como:

Resistencia a la tracción (σb):También medida en MPa, la resistencia a la tracción indica la tensión máxima que un material puede soportar mientras se estira. Introducir correctamente este valor evitará fallos en el proceso y mejorará la calidad del producto final.

Módulo elástico (E):Medido en MPa, esto indica la capacidad del material para deformarse elásticamente. Introduzca el módulo específico para los materiales definidos por el cliente para garantizar que la máquina procese el material correctamente.

Compensación de tensión y deflexión

Una compensación adecuada de la tensión y la deflexión es crucial para un doblado preciso. En la configuración de molde de la serie ET, esto implica ajustar el mecanismo de compensación de deflexión, que compensa la deflexión inevitable durante el doblado. Los componentes clave incluyen:

l Valor de tensión (V):Determine e introduzca el valor de tensión correcto necesario para el mecanismo de compensación de deflexión. Este valor garantiza que el mecanismo funcione correctamente bajo influencia eléctrica.

l Valor de compensación (mm):Introduzca el desplazamiento de compensación necesario. Esto calcula los ajustes físicos requeridos para mantener la precisión y la uniformidad en las operaciones de doblado.

Al configurar meticulosamente estos valores, los operarios pueden mantener una calidad constante en todas las tareas de doblado, reduciendo significativamente los defectos del producto.

Uso eficiente de las subfunciones de configuración de molde de la serie ET

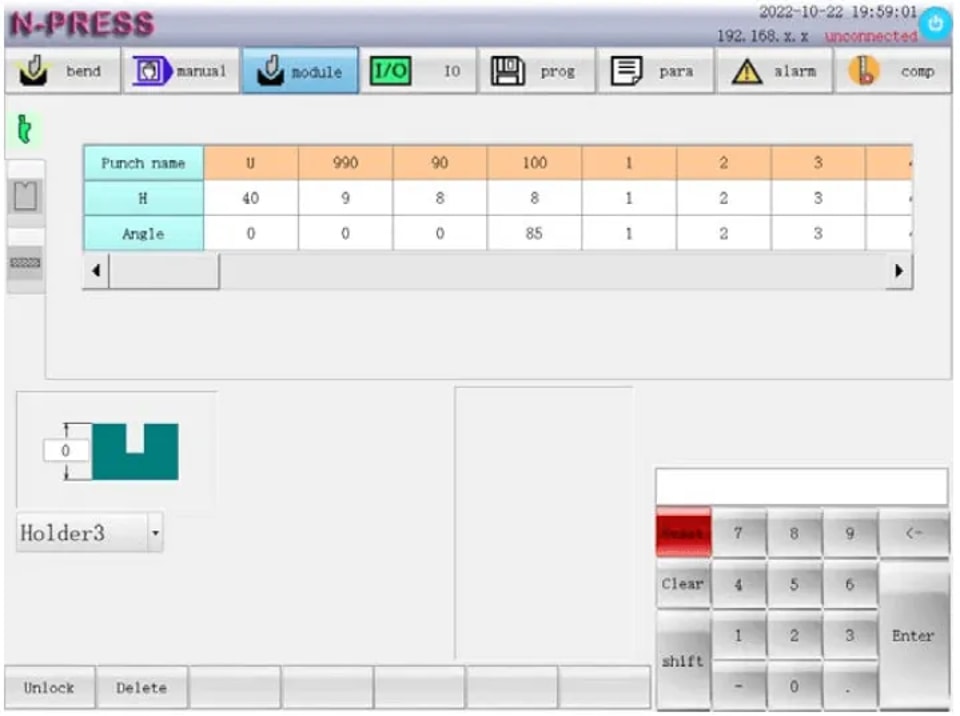

Para agilizar el proceso de configuración de la máquina con la configuración de molde de la serie ET, es fundamental gestionar eficientemente los datos del molde. Aprovechar las funciones de subfunción puede mejorar significativamente la eficiencia operativa y reducir la posibilidad de errores. Por ejemplo, eliminar entradas innecesarias como la matriz inferior “A1” garantiza que el sistema se mantenga organizado y sea fácil de navegar.

Eliminación de datos de molde no utilizados:

Usar la subfunción de eliminación en la configuración de molde de la serie ET es sencillo y constituye un paso esencial para optimizar el proceso de configuración. Siga estos pasos para eliminar los datos de molde no deseados:

1. Seleccione la matriz:Identifique y seleccione el nombre de la matriz inferior “A1” de la lista de matrices que desea eliminar.

2. Ejecute el comando de eliminación:Haga clic en la tecla de subfunción etiquetada “Eliminar”. El sistema eliminará automáticamente la columna de datos seleccionada, ayudando a mantener una lista de moldes ordenada y eficiente.

Este proceso se ilustra en el diagrama proporcionado en la interfaz de su panel de control, lo que ofrece orientación visual mientras gestiona sus datos de molde.

Conclusión

Implementar correctamente la configuración de molde de la serie ET es fundamental para maximizar la eficiencia y la precisión de su dobladora servo totalmente eléctrica. En resumen, céntrese en los pasos clave: calibrar con precisión la configuración del molde, asegurarse de que todos los componentes estén firmemente colocados y verificar la integración del sistema de control numérico para un rendimiento óptimo.

Siguiendo estas directrices, estará bien preparado para mejorar la productividad y la vida útil de su equipo. Si necesita más ayuda o desea conocer más sobre nuestros productos, no dude en ponerse en contacto con el equipo de soporte de JUGAO o explorar los recursos adicionales disponibles en nuestro sitio web.
