Las fallas eléctricas son la principal causa de tiempo de inactividad inesperado en las prensas plegadoras JUGAO. Cuando el controlador de la máquina muestra alarmas de error o no arranca por completo, muchos operadores saltan a la conclusión de que se trata de un problema grave y complejo. Sin embargo, a través de la experiencia práctica en la industria, está claro que la gran mayoría de estos problemas eléctricos pueden identificarse y resolverse con precisión mediante un proceso de solución de problemas estructurado y paso a paso. Esta guía describe los métodos prácticos y probados en campo para diagnosticar fallas eléctricas en prensas plegadoras CNC JUGAO. Al verificar sistemáticamente los componentes principales, incluidos la fuente de alimentación, las conexiones de cableado, los sistemas de control y las matrices de sensores, puede identificar rápidamente la causa raíz de la falla, restaurar el funcionamiento estable de la máquina y minimizar el costoso tiempo de inactividad de la producción.

Identificación de los Desencadenantes Principales de las Fallas Eléctricas en las Plegadoras JUGAO

Las fallas eléctricas en las plegadoras JUGAO rara vez son sucesos aleatorios; provienen de un conjunto de causas comunes y predecibles. Establecer una comprensión de estos desencadenantes antes de comenzar cualquier trabajo de solución de problemas agiliza el proceso y evita controles y reemplazos innecesarios de componentes.

Anomalías en la Alimentación Eléctrica de las Plegadoras CNC JUGAO

La fuente de alimentación principal siempre es el primer componente a inspeccionar al abordar una falla eléctrica en una plegadora JUGAO. Un voltaje de entrada inestable o una pérdida total de energía hará que toda la máquina sea inoperable, y este es un problema mucho más común de lo que muchos operadores se dan cuenta.

Los signos de advertencia clave de problemas de suministro de energía incluyen:

• El controlador CNC no se enciende

• Apagados repentinos y no planificados de la máquina durante la operación

• Códigos de alarma eléctrica persistentes y recurrentes en la HMI

Para resolver estos problemas, verifique que el interruptor principal del circuito esté completamente activado, use un multímetro para medir y confirmar los niveles de voltaje de entrada, y asegúrese de que la energía suministrada cumpla con las especificaciones exactas de voltaje de la plegadora JUGAO.

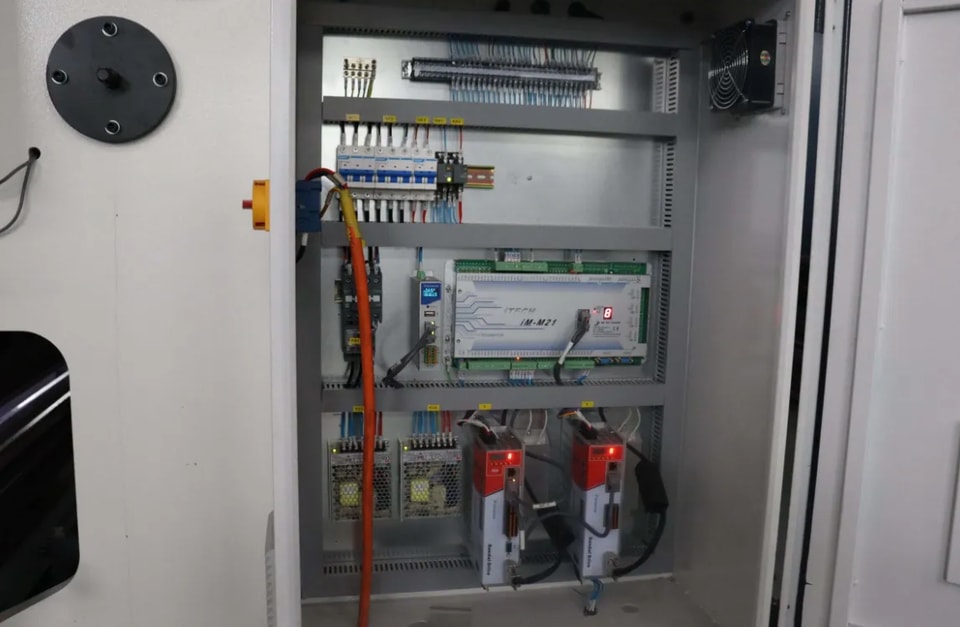

Fallas en los Componentes del Armario Eléctrico

El gabinete eléctrico alberga componentes críticos centrales—contactores, relés, servoconductores y módulos de potencia—que son vitales para el funcionamiento de la plegadora. Con el tiempo, la vibración constante de la máquina y el calor interno del gabinete pueden hacer que estos componentes se aflojen, se desgasten o sufran daños, lo que lleva a fallas eléctricas.

Los indicadores típicos de componentes defectuosos del gabinete eléctrico son:

• Un olor a quemado distintivo que emana del gabinete

• Sonidos de clic anormales y repetitivos de los relés

• Códigos de alarma persistentes de la unidad del servoconductor

La inspección rutinaria de estos componentes y el apriete regular de las conexiones de terminales pueden prevenir la gran mayoría de estas fallas evitables.

Un Protocolo Sistemático de Resolución de Problemas para Fallas Eléctricas en Plegadoras JUGAO

Al diagnosticar fallas eléctricas en las prensas plegadoras JUGAO, un enfoque estructurado y paso a paso es la estrategia más efectiva. Este método elimina las conjeturas, evita el reemplazo innecesario de componentes y reduce significativamente el tiempo de inactividad general de la máquina.

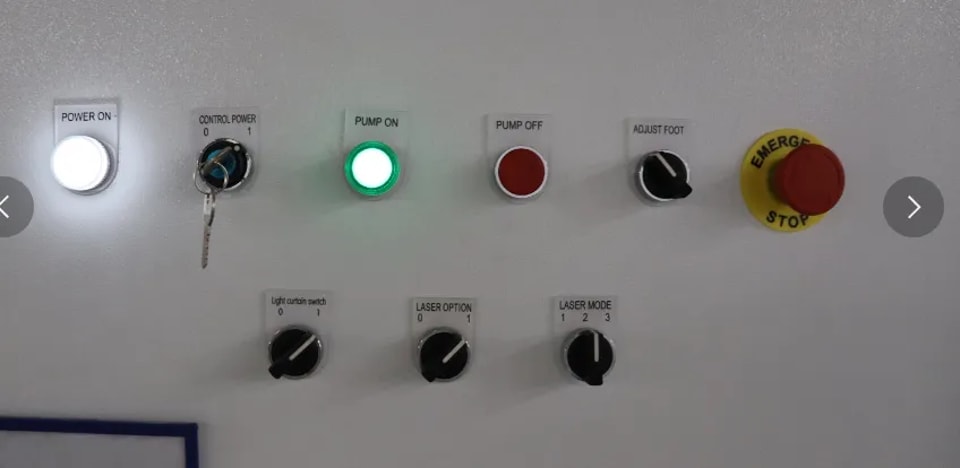

Paso 1: Verificar la Fuente de Alimentación Principal y el Circuito de Parada de Emergencia

El primer paso en cualquier proceso de solución de problemas es inspeccionar la fuente de alimentación principal de la máquina y el sistema de parada de emergencia (E-stop), ya que un circuito de seguridad disparado o una interrupción de energía es la causa raíz de muchas fallas eléctricas.

Confirme los siguientes detalles clave:

• El interruptor principal de alimentación está en la posición completamente 'encendido'

• Todos los botones de parada de emergencia en la máquina y el panel de control están completamente liberados

• El relé de seguridad está funcionando según lo diseñado y enviando las señales correctas

En innumerables casos de campo, los problemas eléctricos de las prensas plegadoras JUGAO se remontan a un circuito de seguridad activado que los operadores inicialmente pasan por alto.

Paso 2: Examinar el Cableado Dentro del Armario Eléctrico

Después de confirmar que el circuito de alimentación y parada de emergencia funcionan, abra el armario eléctrico y realice una inspección minuciosa de todo el cableado interno y las conexiones.

Concéntrese en identificar estos problemas comunes:

• Conexiones sueltas en los bloques de terminales

• Aislamiento del cableado deshilachado, cortado o dañado

• Conectores eléctricos quemados o corroídos

La vibración continua durante el funcionamiento normal de la prensa plegadora afloja gradualmente las conexiones de terminales con el tiempo, lo que puede interrumpir las señales eléctricas a los motores de la máquina, el controlador CNC y otros componentes críticos.

Paso 3: Inspeccionar el Controlador CNC y el Sistema HMI

Las prensas plegadoras JUGAO modernas dependen de sistemas de control CNC avanzados, como los controladores Delem, ESA y Cybelec, para todas las funciones operativas. Si la pantalla HMI muestra un código de alarma, documente cuidadosamente el código y consulte el manual técnico oficial de la máquina para una solución de problemas específica.

Los problemas comunes relacionados con el controlador y la HMI incluyen:

• Errores de comunicación del software entre el controlador y los componentes de la máquina

• Códigos de alarma del accionamiento del eje que indican problemas del motor o del accionamiento

• Fallos completos en el arranque del sistema o pantallas HMI congeladas

En la mayoría de los casos, un simple reinicio del controlador y una inspección visual de todos los cables de comunicación (para verificar conexiones sueltas o daños) resolverán estos problemas comunes.

Diagnóstico de Fallas Eléctricas en el Retrovisor y el Motor Servo

El topador trasero es un componente crítico para garantizar la precisión de doblado en las plegadoras JUGAO, y este sistema es propenso a fallos eléctricos debido al movimiento constante y la transmisión de señales. Abordar problemas del topador trasero y del motor servo requiere una inspección específica de los componentes de accionamiento y cableado.

Activación de Alarmas en el Controlador Servo del Retrovisor

Si el topador trasero deja de moverse o pierde su calibración posicional, el controlador servo es el componente principal a inspeccionar, ya que regula todo el movimiento del motor y la retroalimentación de señales.

Las posibles causas de alarmas del controlador servo incluyen:

• Transmisión de señal del encoder interrumpida debido a daños en el cableado

• Activación de la protección contra sobrecarga del motor servo por carga excesiva

• Cables de comunicación dañados entre el controlador y el controlador CNC

Una inspección visual de los cables del encoder y de comunicación (para verificar desgaste o conexiones flojas) y un reinicio manual del controlador servo restaurarán el funcionamiento normal del topador trasero en la mayoría de los casos.

Defectos en la Alimentación Eléctrica y el Cableado de Señal del Motor

Un segundo paso crítico es inspeccionar el cableado de alimentación que suministra energía al motor servo del topador trasero. Conexiones de alimentación flojas o aislamiento de cableado dañado pueden interrumpir tanto la entrega de energía como la retroalimentación de señales, lo que lleva a problemas operativos.

Los síntomas comunes de defectos en el cableado incluyen:

• Fallo completo del eje del topador trasero para moverse

• Precisión posicional inconsistente durante las operaciones de doblado

• Mensajes de advertencia persistentes en la unidad del controlador servo

El enrutamiento adecuado de cables (para evitar pellizcos o desgaste) y conexiones de terminales seguras y apretadas son medidas simples pero efectivas para prevenir estas fallas eléctricas.

Resolución de Fallas en Sensores y Sistemas de Seguridad

Las plegadoras JUGAO dependen de una red de sensores y dispositivos de seguridad para garantizar tanto la precisión operativa como la seguridad del operador. Malfuncionamientos en estos componentes activan alarmas eléctricas inmediatas y a menudo hacen que la máquina se apague o se niegue a arrancar.

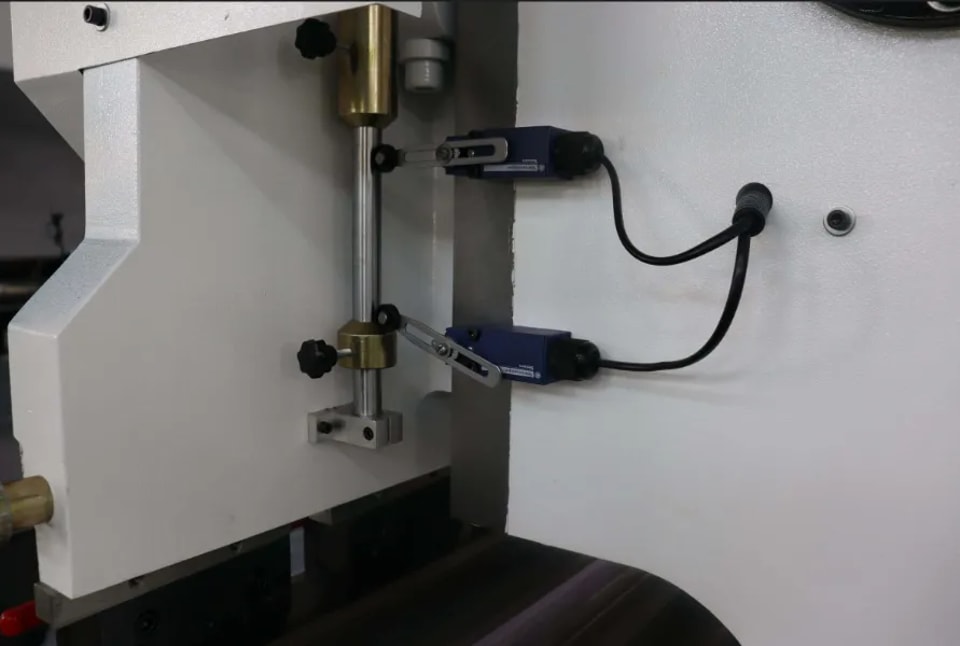

Errores en Interruptores de Límite y Sensores de Posición

Los interruptores de límite y sensores de posición están diseñados para garantizar que todos los ejes de la máquina operen dentro de rangos seguros preestablecidos. Un malfuncionamiento en estos sensores hará que el controlador CNC bloquee el movimiento de los ejes como medida de seguridad.

Para solucionar errores de sensores, realice las siguientes verificaciones:

• Conexiones de cableado seguras y sin daños al sensor

• Posicionamiento mecánico correcto del sensor (sin desalineación u obstrucción física)

• Luces indicadoras funcionales en el sensor (confirmando alimentación y transmisión de señal)

Reemplazar sensores dañados o desalineados es la solución principal para estos problemas, y esta simple reparación restaura rápidamente el funcionamiento normal de la máquina.

Fallas en Barreras Fotoeléctricas y Relés de Seguridad

Las cortinas de luz y los relés de seguridad son la primera línea de defensa para la seguridad del operador, y cualquier mal funcionamiento en estos dispositivos activará el sistema de enclavamiento de seguridad de la máquina, impidiendo el arranque o provocando una parada inmediata.

Pruebe los siguientes componentes para diagnosticar fallas del sistema de seguridad:

• Alineación adecuada del emisor y receptor de la cortina de luz (sin obstrucciones)

• Estado operativo del relé de seguridad (confirmando la transmisión de señal)

• Continuidad eléctrica de todo el circuito de parada de emergencia

Es fundamental asegurar que el sistema de seguridad esté completamente funcional antes de reiniciar la producción, ya que recortar las inspecciones de seguridad supone graves riesgos para los operadores y la propia máquina.

Medidas Proactivas para Evitar Fallas Eléctricas Futuras en las Plegadoras JUGAO

La experiencia práctica confirma que la gran mayoría de los fallos eléctricos de las plegadoras JUGAO son prevenibles con un mantenimiento proactivo y constante. Implementar un régimen de mantenimiento regular elimina fallos evitables y prolonga la vida útil de los componentes eléctricos de la máquina.

Inspecciones Rutinarias del Gabinete Eléctrico

Las inspecciones rutinarias mensuales del armario eléctrico son una medida preventiva fundamental, y se centran en identificar signos tempranos de advertencia de posibles problemas antes de que se conviertan en fallos completos.

Los puntos clave de inspección incluyen:

• Conexiones sueltas en los bloques de terminales (apriete según sea necesario)

• Acumulación excesiva de polvo (limpie para mejorar la refrigeración)

• Componentes sobrecalentados (verifique ventiladores de refrigeración defectuosos o rejillas obstruidas)

Mantener el armario eléctrico limpio y libre de desechos mejora significativamente la refrigeración interna, lo que previene el sobrecalentamiento y el desgaste prematuro de los componentes eléctricos sensibles.

Regímenes de Mantenimiento Preventivo Programado

Un programa formal de mantenimiento preventivo programado va más allá de las inspecciones rutinarias del armario y aborda todos los sistemas eléctricos de la plegadora JUGAO. Este programa debe adaptarse al volumen de producción de la máquina (mantenimiento más frecuente para entornos de alta producción).

Las tareas principales de mantenimiento preventivo incluyen:

• Inspeccionar todos los cables de alimentación y verificar la conexión a tierra adecuada

• Comprobar los servodrives y sus ventiladores de refrigeración por desgaste o daños

• Pruebas funcionales de todos los circuitos de seguridad, sensores y cortinas de luz

Estos sencillos pasos de mantenimiento regular reducen drásticamente el riesgo de fallos eléctricos inesperados y garantizan un funcionamiento constante de la plegadora.

Preguntas Frecuentes

P: ¿Cuál es la causa más común de fallos eléctricos en las plegadoras JUGAO?

R: La gran mayoría de los problemas provienen de conexiones de cableado sueltas, entrada de suministro eléctrico inestable o sensores defectuosos. Las inspecciones rutinarias y consistentes de estos componentes son la mejor medida preventiva.

P: ¿Cuál es la forma más rápida de identificar una falla eléctrica en una plegadora JUGAO?

R: Comience revisando el código de alarma exacto mostrado en el controlador CNC, inspeccionando el circuito de parada de emergencia en busca de enclavamientos de seguridad activados y verificando el voltaje del suministro eléctrico principal y el estado del interruptor automático.

P: ¿Puede el controlador CNC en sí mismo causar mal funcionamientos eléctricos en una plegadora JUGAO?

R: Sí. Los problemas relacionados con el controlador, como fallos de software, fallos de comunicación entre el controlador y los componentes de la máquina, o códigos de alarma del accionamiento del eje, pueden interrumpir el funcionamiento normal de la máquina.

P: ¿Con qué frecuencia se debe inspeccionar el armario eléctrico de una plegadora JUGAO?

R: Se recomienda una inspección mensual para todas las plegadoras, y las inspecciones deben aumentarse a quincenales para máquinas que operan en entornos de alta producción y funcionamiento continuo.

Conclusión

La resolución de problemas de fallas eléctricas en las prensas plegadoras JUGAO es un proceso directo cuando se sigue un enfoque estructurado y sistemático. Al verificar metódicamente el suministro eléctrico principal, el cableado y componentes del armario eléctrico, el controlador CNC y sistema HMI, el servoconductor y motor del tope trasero, y la matriz de sensores de seguridad, los técnicos y operadores pueden identificar rápidamente la causa raíz de casi todas las fallas eléctricas. Dominar estos pasos de resolución de problemas no solo acelera la recuperación de la máquina, sino que también minimiza el tiempo de inactividad no planificado de la producción, lo cual es fundamental para mantener la eficiencia operativa.

Para garantizar un funcionamiento a largo plazo y sin problemas de su plegadora JUGAO, las inspecciones eléctricas regulares y un programa de mantenimiento preventivo programado son innegociables. Estas medidas proactivas eliminan las fallas eléctricas evitables más comunes y extienden la vida útil de los componentes eléctricos críticos de la máquina. Para obtener orientación técnica adicional, soporte personalizado para solución de problemas o recursos detallados de mantenimiento para plegadoras JUGAO, no dude en contactar a nuestro equipo técnico profesional en cualquier momento.
