Cómo usar la protección láser DSP para plegadora

Introducción

Protección láser DSP paraPrensa plegadoraes una función de seguridad crítica diseñada para garantizar un funcionamiento seguro y eficiente. Al prevenir accidentes y proteger a los operarios, este sistema minimiza los riesgos durante las operaciones de plegado. Esta guía proporciona instrucciones paso a paso sobre cómo configurar y utilizar eficazmente la protección láser DSP, mejorando la seguridad en su entorno de fabricación.

¿Qué es la protección láser DSP?

El dispositivo de protección láser DSP salvaguarda a los operarios mediante la supervisión de los rápidos movimientos del carro de laplegadora. Utiliza haces láser para crear una barrera de seguridad y activa una parada inmediata si se detecta una obstrucción. Este artículo abordará el método de alineación del haz láser y el ajuste del modo de protección para garantizar un rendimiento óptimo.

Cómo usar la protección láser DSP para la prensa plegadora

Paso 1: Ajuste de la posición del haz del transmisor

1. Prepare el posicionador láser: Coloque el posicionador láser entre el punzón y las matrices de la máquina.

2. Alinear el haz: Coloque el posicionador láser cerca del transmisor y observe el haz. El extremo superior del haz debe alinearse con la línea TX, mientras que el extremo inferior debe coincidir con una de las líneas de referencia.

3. Ajuste el haz:

l Para los ajustes de izquierda/derecha, afloje los cuatro tornillos del transmisor y vuelva a posicionar el haz.

l Para los ajustes de arriba/abajo, gire el tornillo designado hasta que el haz cumpla los requisitos de alineación.

4. Establecer la posición de referencia: Una vez alineado, anote esta posición como referencia. Mueva el posicionador al lado del receptor y repita el ajuste hasta que el haz coincida con la posición de referencia en ambos extremos.

5. Fije el transmisor: Apriete los cuatro tornillos del transmisor para bloquearlo en su lugar.

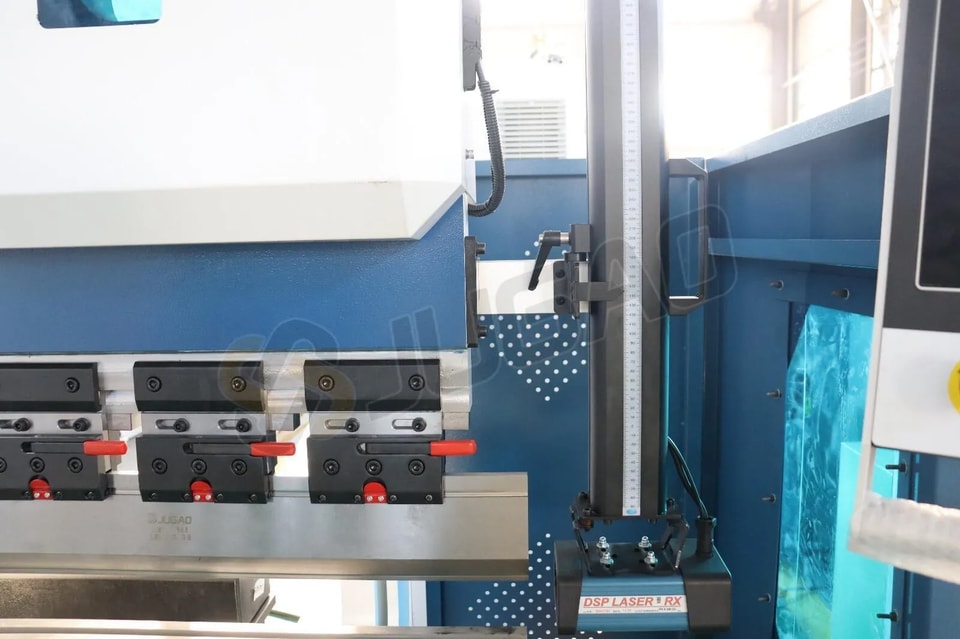

Paso 2: Ajuste de la posición del haz del receptor

1. Comprobar la fuga de luz: Observe la fuga de luz de la parte RX en el posicionador. Asegúrese de que quede correctamente alineada con la posición designada.

2. Ajuste el receptor: Si la fuga de luz está desalineada, ajuste el receptor hasta que coincida con la posición correcta.

3. Fije el receptor: Una vez alineado, retire el posicionador y apriete los tornillos del receptor.

Paso 3: Ajuste de la posición general

1. Ajuste fino del haz: Afloje el interruptor del receptor y ajuste la posición general hasta que el extremo inferior del haz se alinee con la línea horizontal.

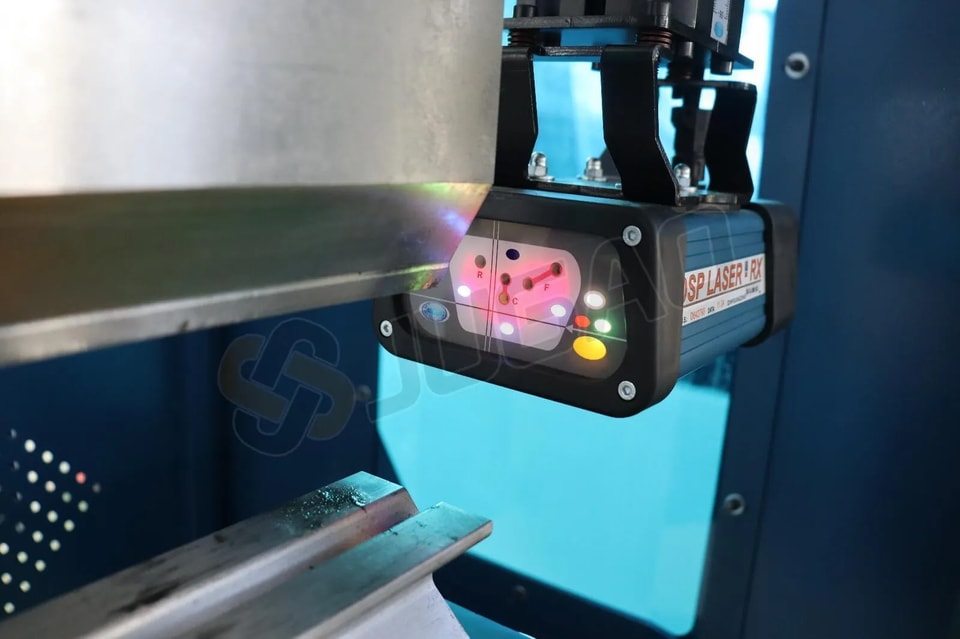

2. Verificar la alineación: Una luz verde en el receptor se encenderá una vez que la alineación sea correcta, lo que indica que el sistema de protección láser está listo para su uso.
