Cuando se trata de optimizar los procesos de mecanizado, la programación de productos DELEM DA-52S se destaca como un componente crucial. Si buscas mejorar la productividad y agilizar las operaciones con esta potente herramienta, estás en el lugar correcto. En este artículo, profundizaré en cómo la programación de productos DELEM DA-52S puede incrementar significativamente la eficiencia en tu flujo de trabajo, destacando las características clave y los beneficios que la hacen indispensable en la fabricación moderna. Ya sea que busques mejorar la precisión, reducir los tiempos de preparación o aumentar la producción, esta guía te proporcionará perspectivas valiosas sobre cómo aprovechar DELEM DA-52S para una máxima efectividad operativa.

Selección de Programa

Para editar o crear un programa dentro del sistema DELEM DA-52S, siga estos pasos:

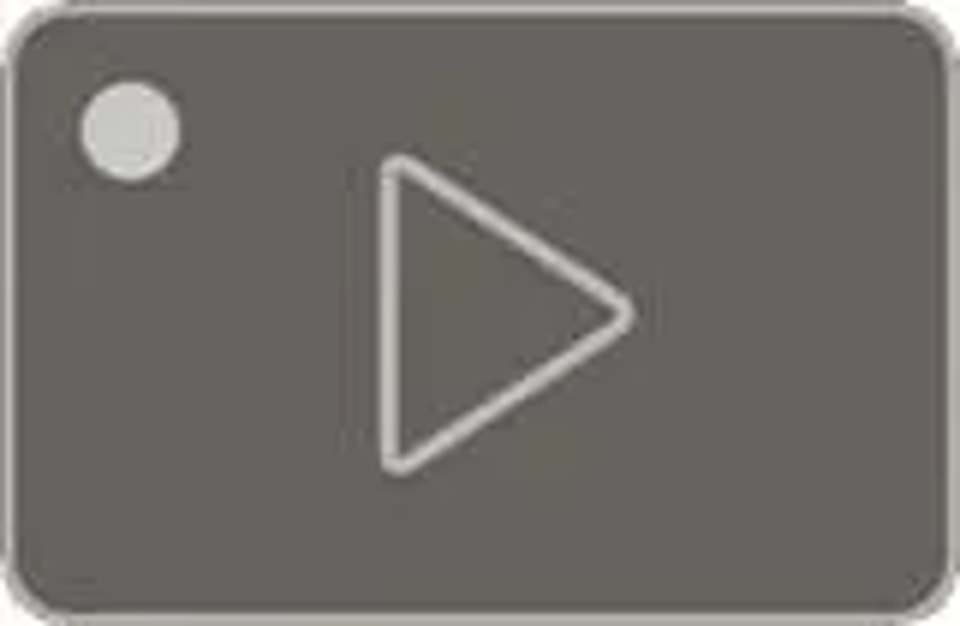

Presione esta tecla para activar el modo automático, preparándolo para la selección de programa.

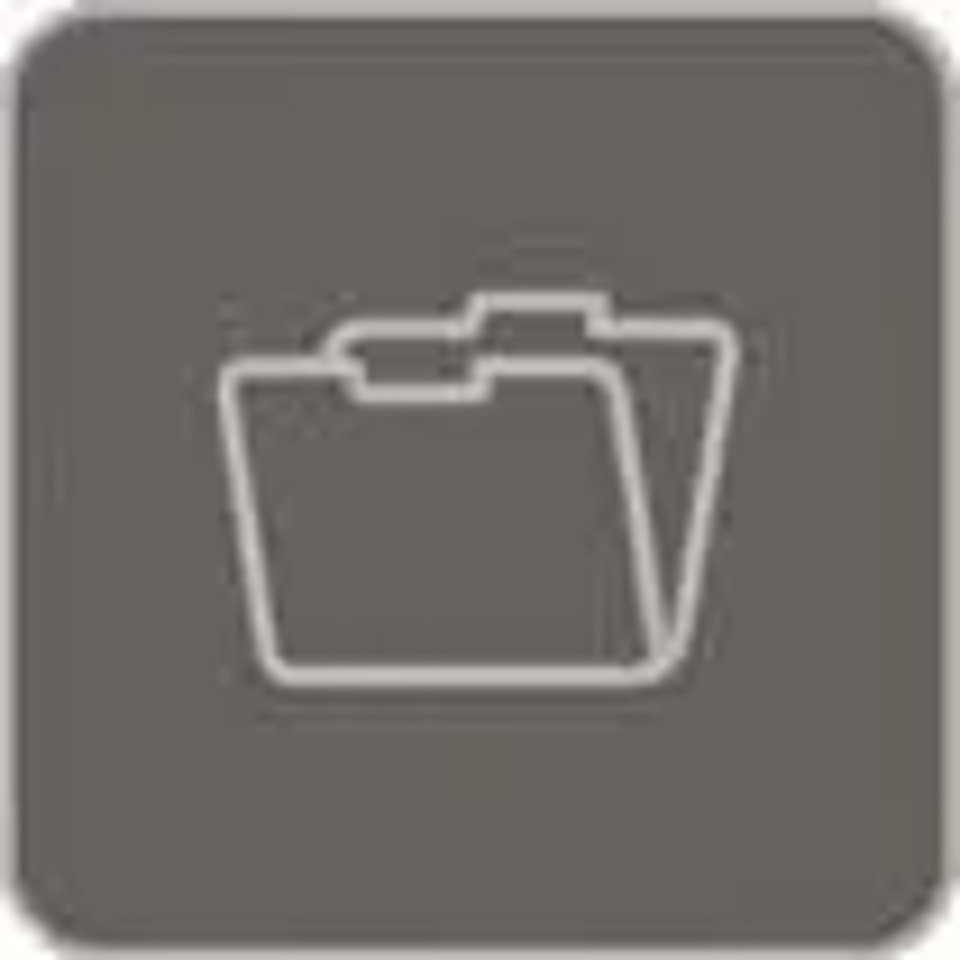

Presione esta tecla para abrir la biblioteca de programas. Esto muestra la pantalla de la biblioteca de programas.

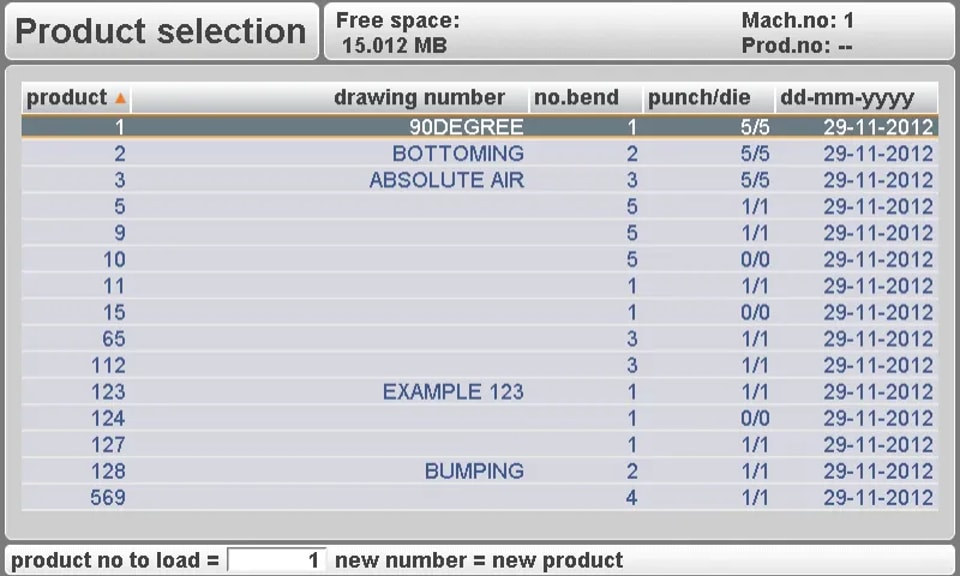

Aparece la pantalla de la biblioteca de programas:

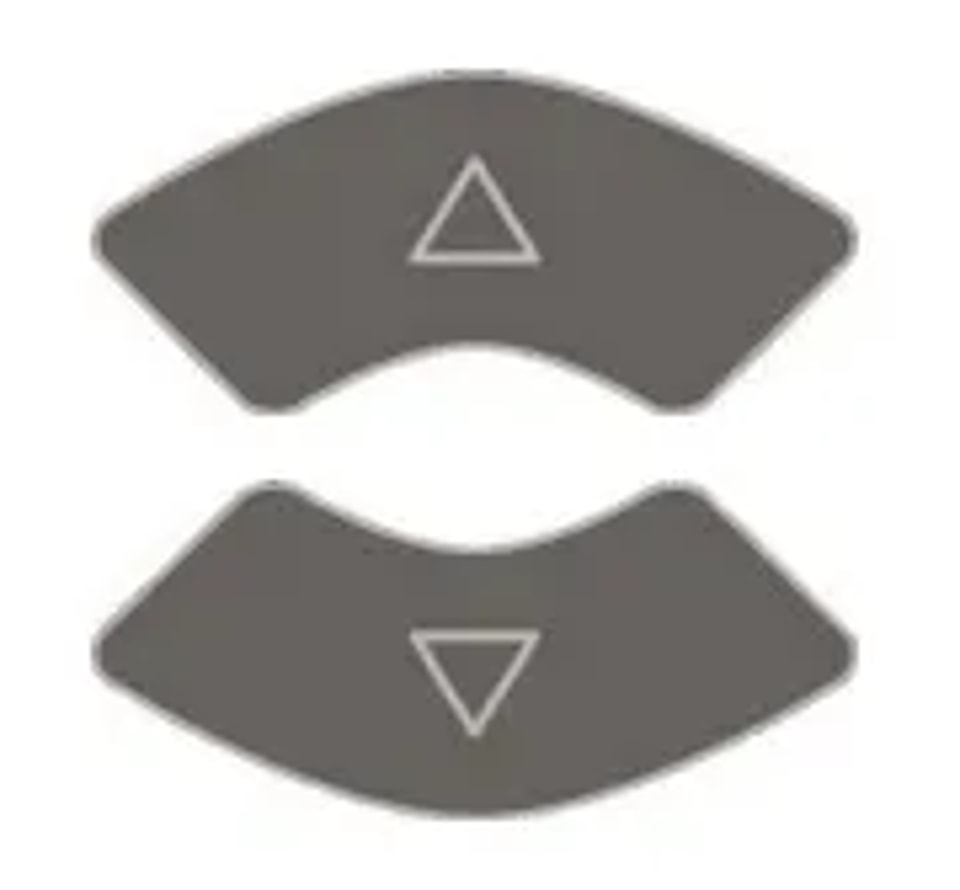

Use las teclas de flecha para moverse por la lista de programas disponibles.

Presione la tecla 'enter' para seleccionar el programa resaltado.

Un programa también se puede seleccionar ingresando su número directamente.

Para crear un nuevo programa :

Ingrese un número que no se haya utilizado. Al ingresarlo, el control le pedirá que confirme si desea crear un nuevo programa.

Para eliminar un programa :

Navegue al programa específico usando la barra del cursor.

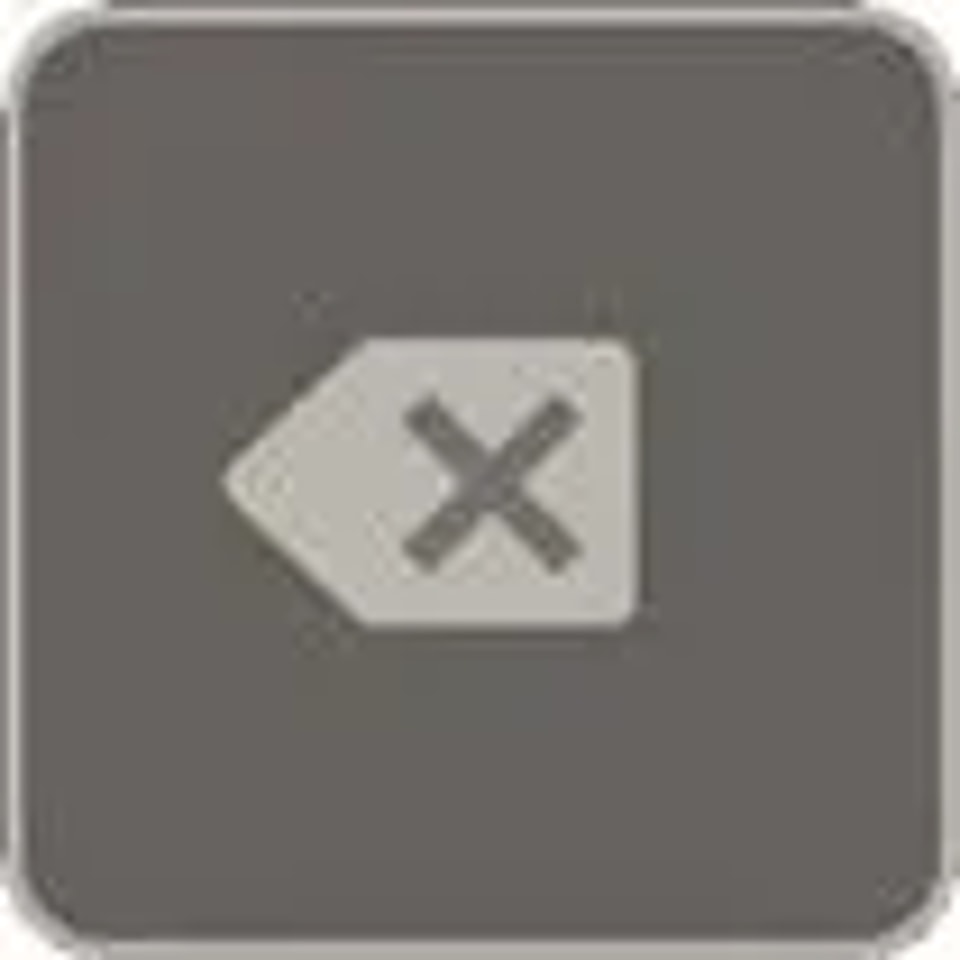

Presione la tecla 'clear' para cambiar el número del programa a cero.

Presione 'ENTER' y el control preguntará si desea eliminar el programa seleccionado. Confirme su elección seleccionando sí (1) o cambie de idea seleccionando no (0).

La selección eficiente de programas con Programación de Productos DELEM DA-52S minimiza el tiempo de inactividad y reduce el riesgo de errores. Esto garantiza que los operadores puedan cambiar sin problemas entre tareas, manteniendo un flujo de trabajo productivo y mejorando la eficiencia operativa general.

Edición de Programa

Propiedades Generales

Cuando se ha seleccionado o creado un programa, se muestra una pantalla que muestra los parámetros generales del producto.

Estos parámetros son consistentes para cada doblez dentro del programa, proporcionando una visión general unificada de los datos principales.

Use las teclas de flecha arriba/abajo para mover el cursor al parámetro deseado.

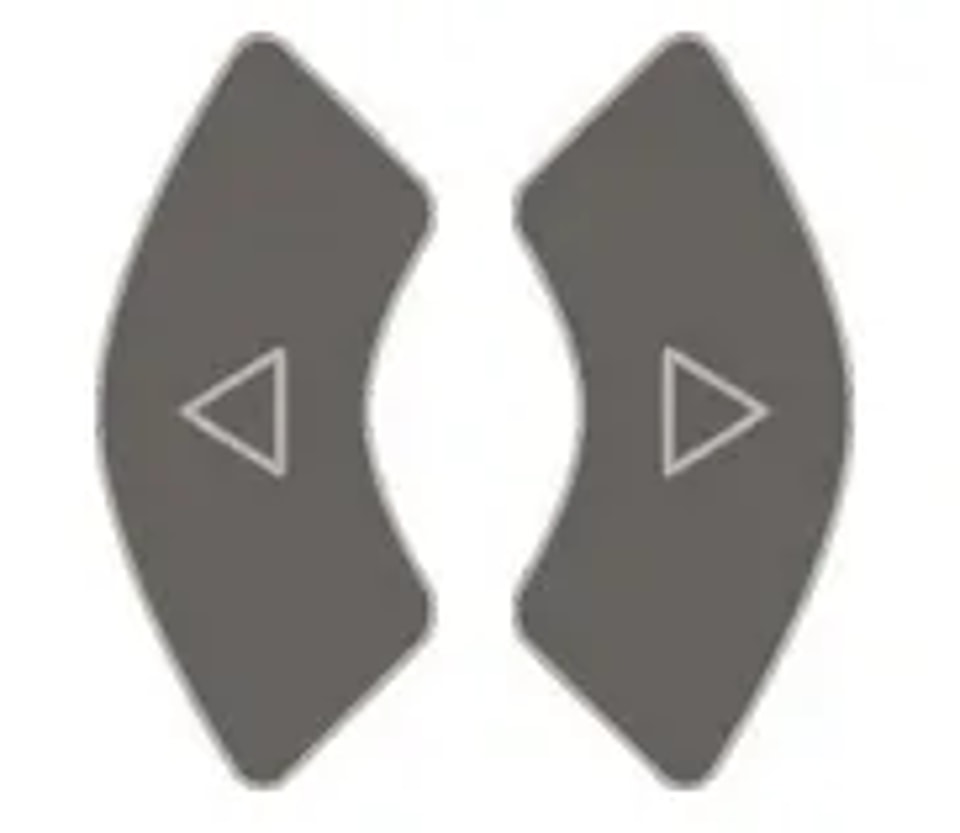

Use las teclas de flecha izquierda/derecha para navegar entre las diversas páginas del programa de doblado.

Después de presionar la tecla enter, el valor programado se colocará en el parámetro correspondiente.

Explicación de Parámetros

DELEM DA-52S ofrece una función completa de explicación de parámetros, ayudando a los usuarios a entender cómo cada configuración influye en el resultado.

Número de dibujo :
Un nombre o descripción del programa. La longitud máxima es de 20 caracteres.

Número de dobleces :
El número de dobleces en el programa actual.
Cuando este valor aumenta, los dobleces adicionales se copian del último doblez.
Cuando este valor disminuye, los dobleces superfluos se eliminan.

Selección de ángulo :
Selección del modo de programación para el eje Y.
0 = absoluto: programa la posición absoluta del eje Y para un doblez.
1 = a: programa el ángulo a doblar. La posición requerida del eje Y se calcula.
Dependiendo de este parámetro, aparecerá el parámetro 'ángulo' o el parámetro 'posición de doblado' en un paso de doblado.

Espesor : Espesor de la lámina.

Material :

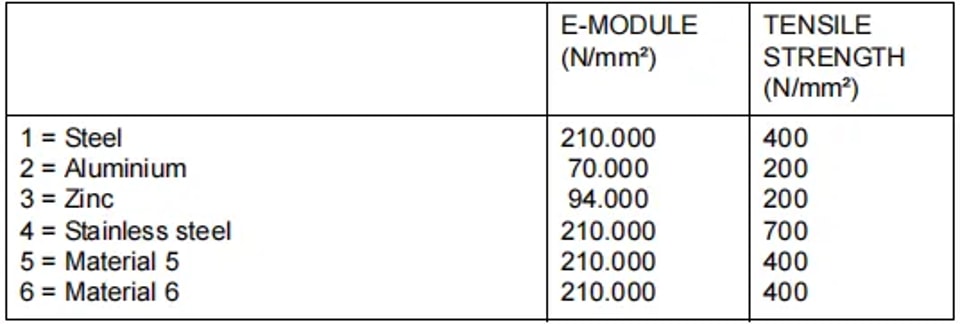

Selección de uno de los materiales programados, que se utilizan para calcular las profundidades de doblado. El control contiene 4 materiales preprogramados y 2 programables. En total, se pueden programar 6 materiales en el control. Consulte el capítulo sobre constantes de programación para saber cómo programar materiales.

Punzón : Número de punzones en la biblioteca.

Matriz : Número de matrices en la biblioteca.

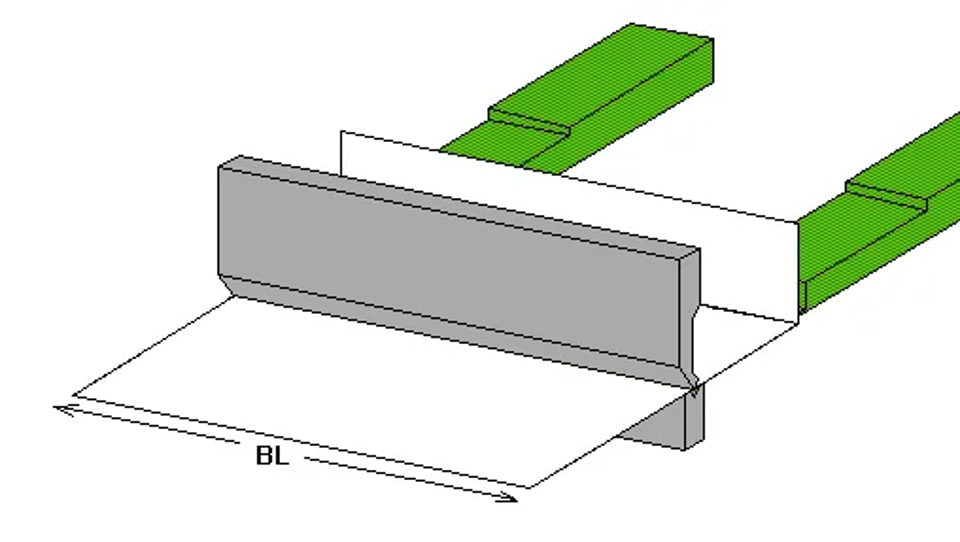

Longitud de doblado : Longitud de la chapa entre las herramientas.

Al programar un doblado, se asume que las herramientas programadas tienen la longitud necesaria.

Existencia : El número de productos que deben crearse con este programa.

G-Corr α:
Corrección general del ángulo, válida para cada doblado del programa. El valor debe programarse de la misma manera que para la corrección por doblado.

G-Corr X :
Corrección general de la posición del eje X, válida para cada doblado del programa. El valor debe programarse de la misma manera que para la corrección por doblado.

Programación de Doblado

Introducción

La programación de doblado es el núcleo de las capacidades de DELEM DA-52S, ofreciendo a los usuarios una precisión y flexibilidad inigualables. Los parámetros de un doblado se dividen en 2 páginas de pantalla. El número de doblado, el número de producto y el número de dibujo se muestran en la fila superior de la pantalla.

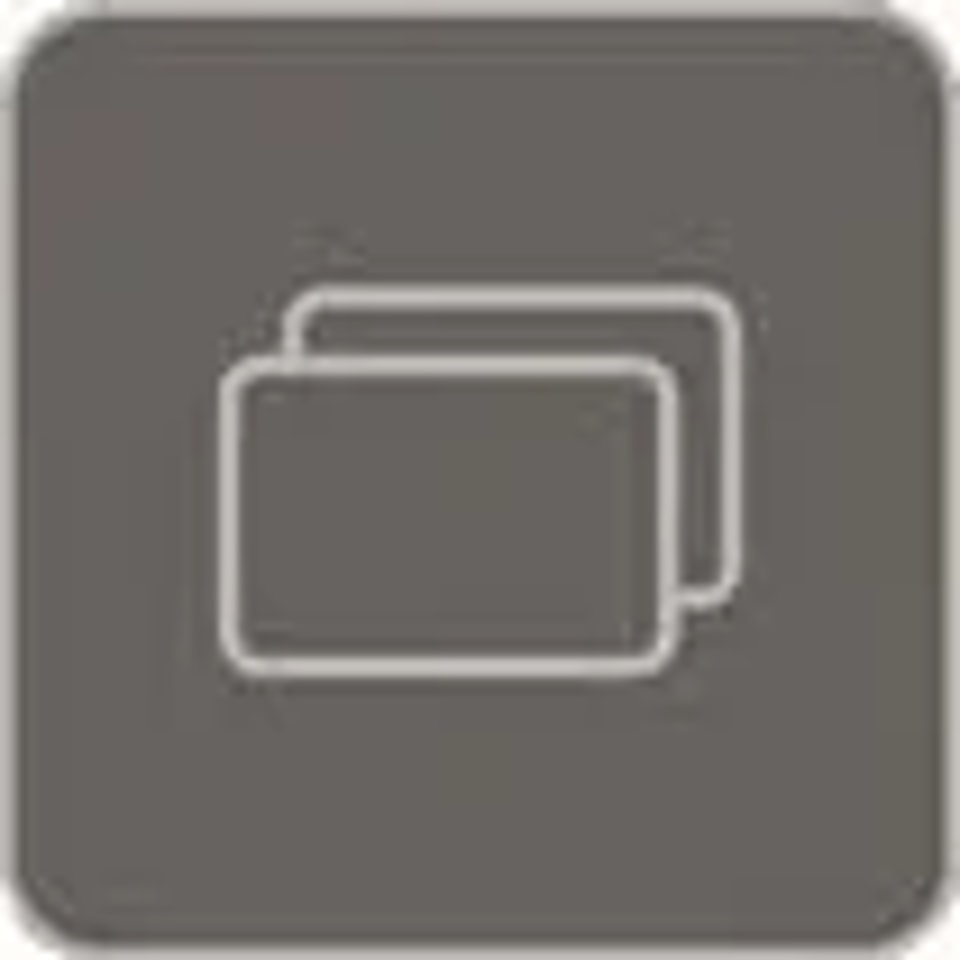

Utilice la tecla 'cambiar vista' para cambiar a otra página con parámetros de doblado. Cuando se presiona esta tecla nuevamente, aparece una pantalla con valores ampliados.

Los parámetros debajo de la línea son correcciones. No son necesarios al programar un producto, pero se utilizan para corregir el comportamiento de la máquina durante la producción.

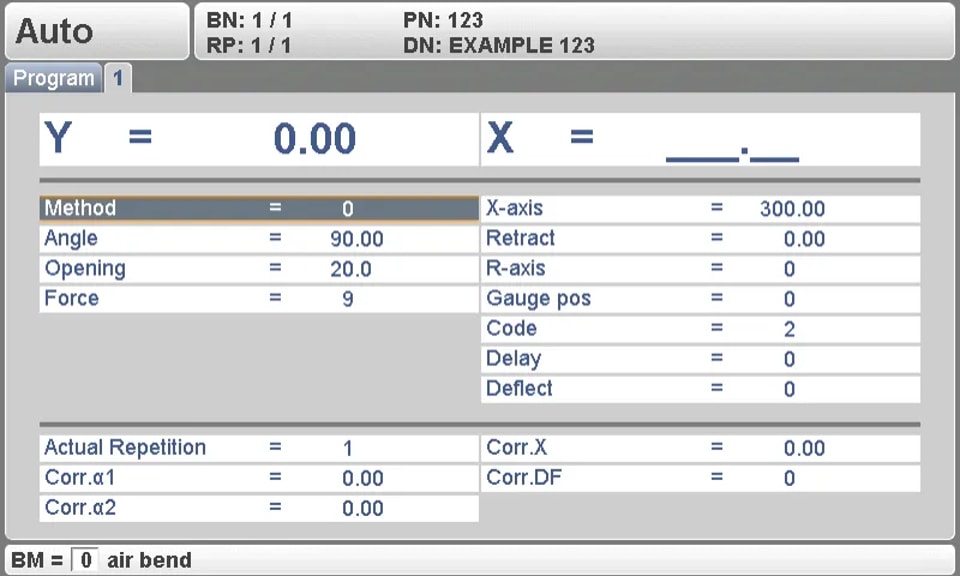

Parámetros de Doblado – Primera Página

La primera página de los parámetros de doblado proporciona una visión general de los controles principales.

1. Método (BM)

l Elige entre Doblado en Aire y Doblado por Fondo.

l El Doblado en Aire utiliza cálculos del eje Y para ángulos precisos.

l El Doblado por Fondo depende de la compresión de la chapa, con la posición condicionada por la tonelada.

2. Ángulo (α)

l Establece el ángulo de doblado deseado.

l Esencial en el modo de programación de ángulos para métodos de Doblado en Aire.

3. Posición de Doblado (Y)

l La posición del eje Y define la ubicación del doblado.

l Crucial para la programación absoluta y cuando se utilizan métodos de Doblado por Fondo.

4. Apertura (DY)

l Controla el espacio entre el punzón y la matriz después del doblado.

l Los valores positivos reducen el tiempo de manipulación.

5. Repetición (CY)

l Especifica el número de repeticiones para un doblez.

l Mejora la consistencia del proceso con hasta 99 repeticiones.

6. Eje X (X)

l Establece la posición del topo trasero.

l Permite el encadenamiento de dimensiones incrementales.

7. Retracción (DX)

l Indica la distancia de retracción del topo trasero.

l Garantiza un manejo preciso del material.

8. Eje Auxiliar (R/Z/Aux)

l Parámetros para ejes adicionales, permitiendo operaciones complejas.

9. Código (CX)

l Define el momento de activación para los siguientes parámetros de doblez.

l Proporciona flexibilidad en las opciones de cambio de paso.

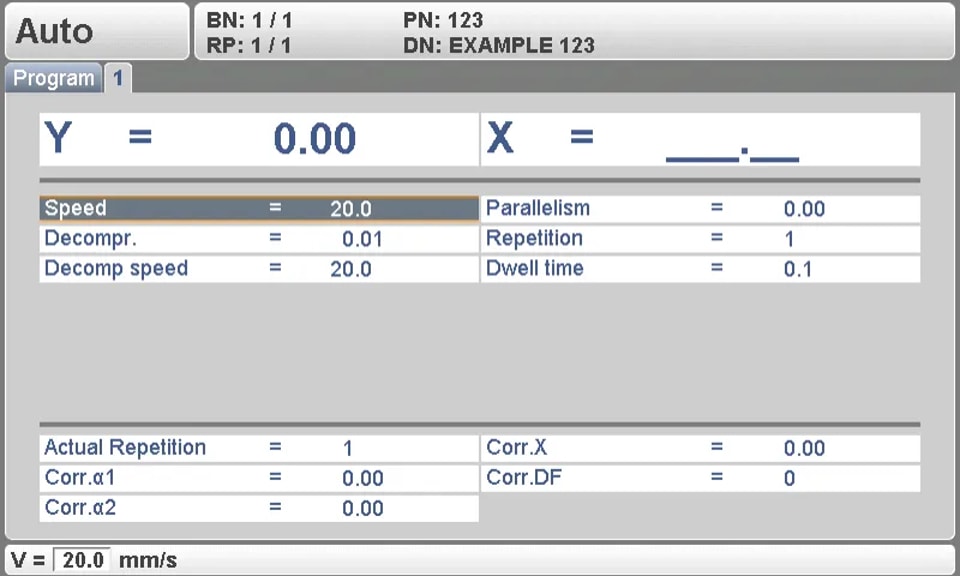

Parámetros de Doblez – Segunda Página

La Programación del Producto DELEM DA-52S proporciona un mayor refinamiento en la segunda página de parámetros de doblez, permitiendo ajustes detallados esenciales:

l Fuerza (P): Se calcula automáticamente en función del material, espesor, longitud de doblado y abertura V del troquel para garantizar la fuerza de prensado óptima.

l Velocidad (V): Funciona desde un valor predeterminado para mantener la calidad del producto con velocidad de prensado ajustable.

l Tiempo de permanencia (T): Controla el tiempo de sujeción del punzón en el punto de doblado para resultados consistentes.

l Descompresión (DC): Libera la presión después del doblado para proteger tanto el material como la máquina.

l Velocidad de descompresión (BS): Ajustable para especificar la velocidad del golpe de descompresión, mejorando el manejo del material.

l Tiempo de retardo (TX): Retardo programable de 0 a 30 segundos para temporización precisa de secuencias, reduciendo los tiempos de ciclo.

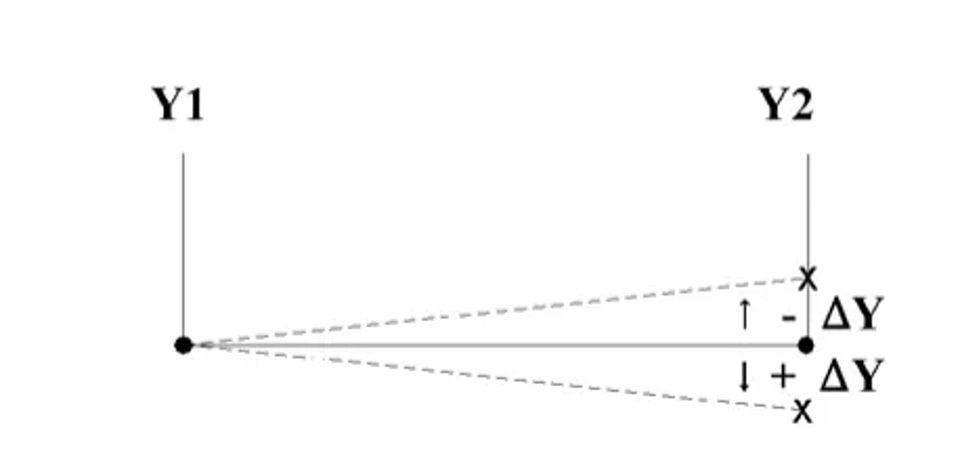

l Paralelismo (Y2): Ajusta el paralelismo del cilindro, garantizando precisión y consistencia en los resultados.

Estos ajustes detallados dentro de la programación del producto DELEM DA-52S agilizan las operaciones, aumentando la eficiencia y garantizando resultados de alta calidad.

Parámetros de doblado – Tercera página

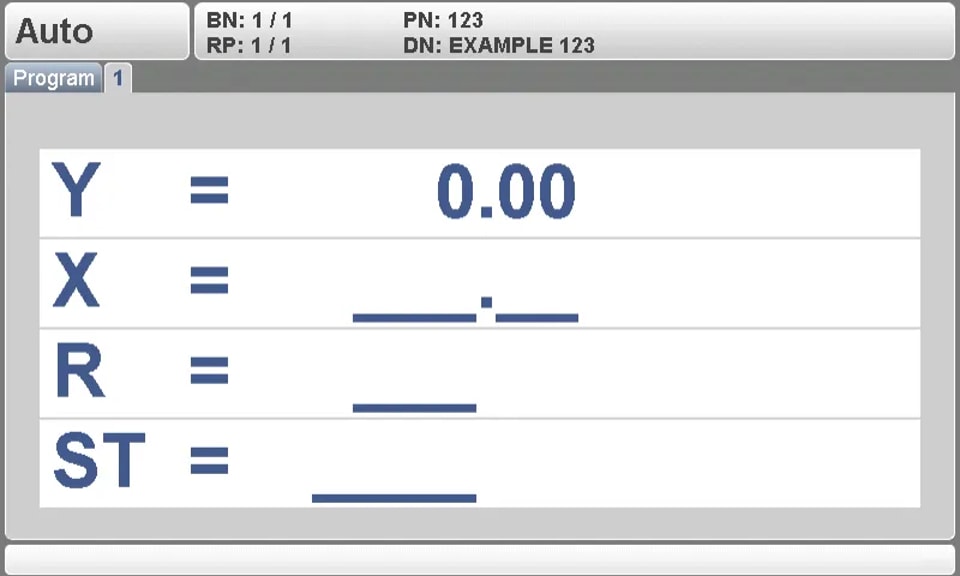

Esta página está diseñada para tareas especializadas con 'valores reales' de gran tamaño de caracteres, lo que la hace ideal para operadores que trabajan a distancia. Los valores clave son fácilmente visibles, permitiendo un monitoreo y control eficientes de operaciones complejas.

Los usuarios pueden cambiar rápidamente a esta vista de configuración avanzada o volver a la primera página presionando el botón 'cambiar vista', garantizando una navegación fluida.

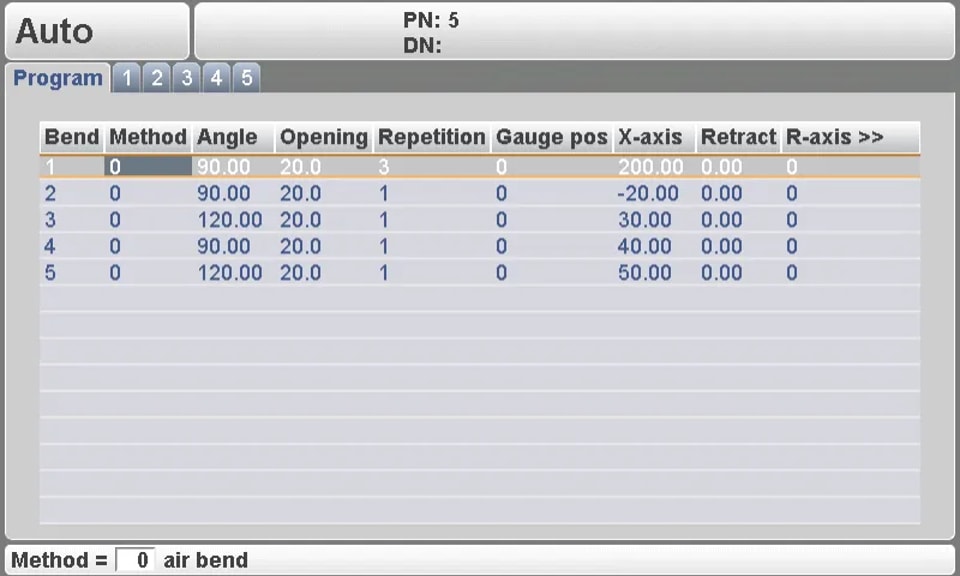

Vista de todos los doblados

El sistema de programación de productos DELEM DA-52S optimiza la eficiencia al ofrecer una vista integral de todos los doblados programados. Al usar el botón 'cambiar vista' en la página de propiedades generales, los operadores pueden acceder a todos los doblados en una sola vista, garantizando consistencia e identificando posibles problemas tempranamente.

Esta característica permite el inicio directo del control y la navegación rápida de regreso a la página de propiedades, optimizando operaciones y mejorando la productividad.

Programación de Bumping

El DELEM DA-52S El sistema de programación de productos aumenta significativamente la eficiencia, especialmente al trabajar con diseños intrincados que requieren bumping. Esto se logra mediante capacidades especializadas de programación de bumping que garantizan precisión y versatilidad en las operaciones de plegadora.

Para tareas que involucran dobleces de radio grande, el DELEM DA-52S permite una programación numérica simple. Los operadores tienen la opción de seleccionar el método de doblado apropiado:

l 0 = Airbend

l 1 = Bottoming

l 2 = Bumping

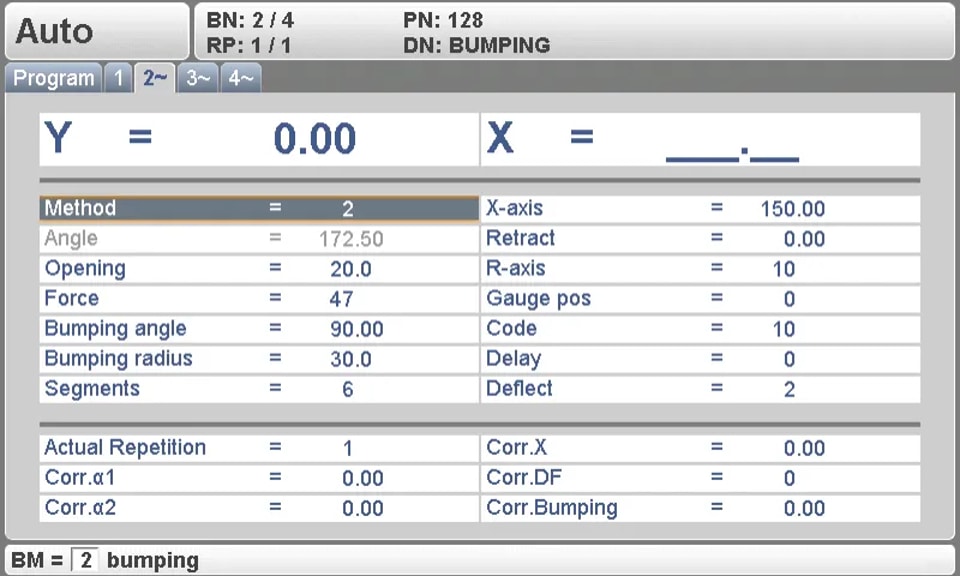

Al seleccionar el método de doblado 'Bumping', el operador puede programar los siguientes parámetros:

l Radio de bumping requerido.

l Ángulo total de bumping.

l Número de segmentos en el radio.

El controlador calculará:

l El número de dobleces requeridos

l Los ángulos de los dobleces separados

l Las posiciones del topo trasero de los dobleces separados

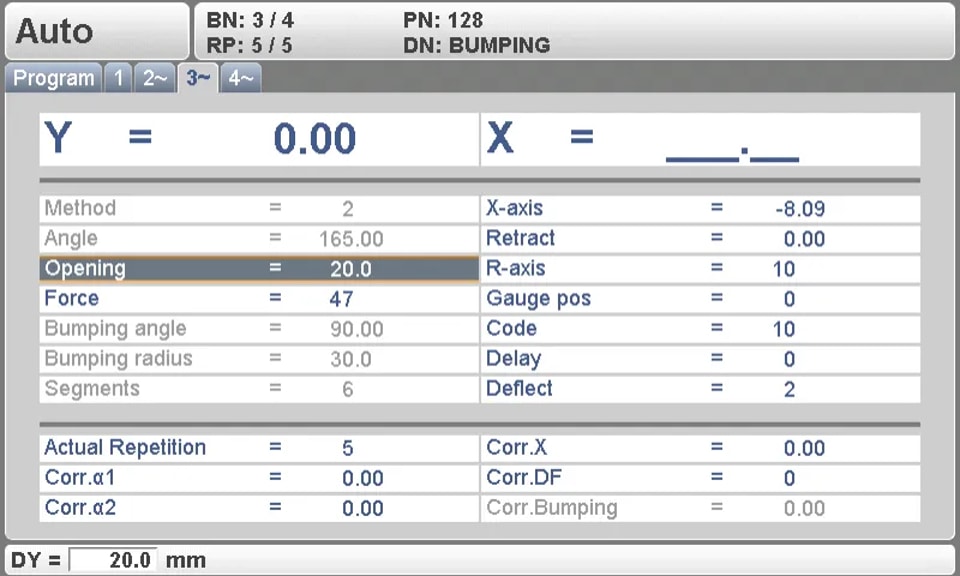

El primer doblez tiene una posición absoluta del topo trasero; los otros dobleces se tratarán como dobleces encadenados con posiciones relativas del topo trasero.
