Instalación y ajuste de troqueles para plegadora electrohidráulica

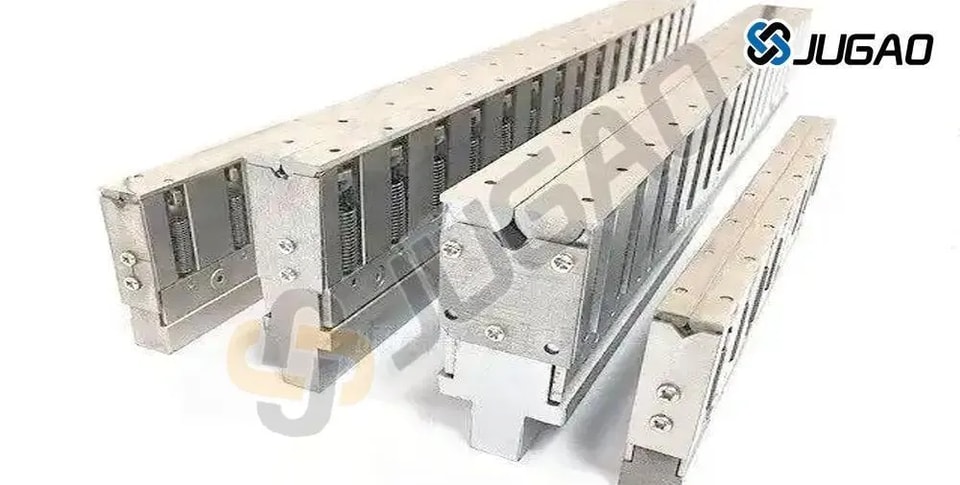

Las matrices para prensa plegadora electrohidráulica son herramientas especializadas montadas en las prensas plegadoras para dar forma a la chapa mediante operaciones de conformado. Compuestas por múltiples componentes que varían según el tipo de matriz, estas herramientas aplican presión para modificar el estado físico del material, transformando piezas planas en productos con geometrías y dimensiones precisas.

Durante la instalación, asegúrese de comprobar cuidadosamente el estado del equipo para garantizar la seguridad durante la puesta en marcha. Siguiendo la orientación profesional del fabricante del molde para prensa plegadora, podrá garantizar un uso seguro y buenos resultados de procesamiento.

Los siguientes procedimientos describen los pasos clave para una instalación y ajuste correctos.

1. Preparación de la máquina

Antes de instalar la matriz, familiarícese con los parámetros de funcionamiento de la máquina. Encienda el sistema y realice una inspección minuciosa para eliminar cualquier residuo, como restos de metal o polvo de operaciones anteriores. Esta comprobación preliminar ayuda a evitar problemas operativos y garantiza un entorno de trabajo limpio.

2. Ajuste de la carrera del carro

Comience verificando la proporción correcta entre el espesor de la matriz y los módulos de matriz superior e inferior. La carrera del carro debe calibrarse hasta el punto de transición de la curva de carrera. Un ajuste incorrecto en esta etapa puede provocar un mal funcionamiento de la matriz, un error común pero evitable.

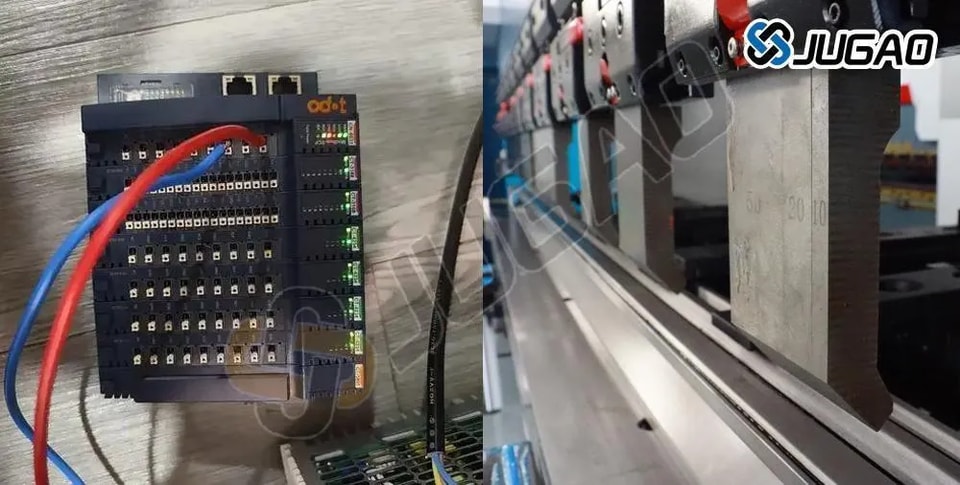

3. Configuración del módulo de carrera

Una vez configurada correctamente la carrera del carro, proceda a ajustar el límite superior del módulo. Ajuste con precisión el interruptor del módulo cuando este esté en la parte superior de su carrera. Esto permite que el flujo hidráulico se inicie desde la posición de parada correcta, mejorando la eficiencia operativa. Además, implemente ajustes de desaceleración a medida que el módulo se acerca al punto muerto inferior para minimizar el impacto y proteger tanto la máquina como la matriz.

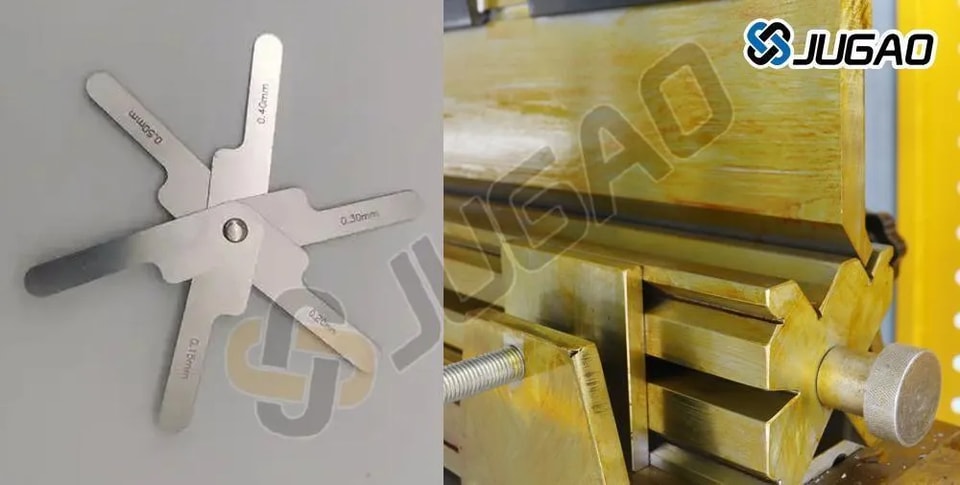

4. Ajuste de la holgura de la matriz

Mida y ajuste la separación entre las matrices superior e inferior según el espesor y el tipo de material que se va a plegar. La holgura óptima se determina en función de los requisitos específicos de plegado y debe mantenerse de forma constante para garantizar la precisión del conformado y la vida útil de la herramienta.

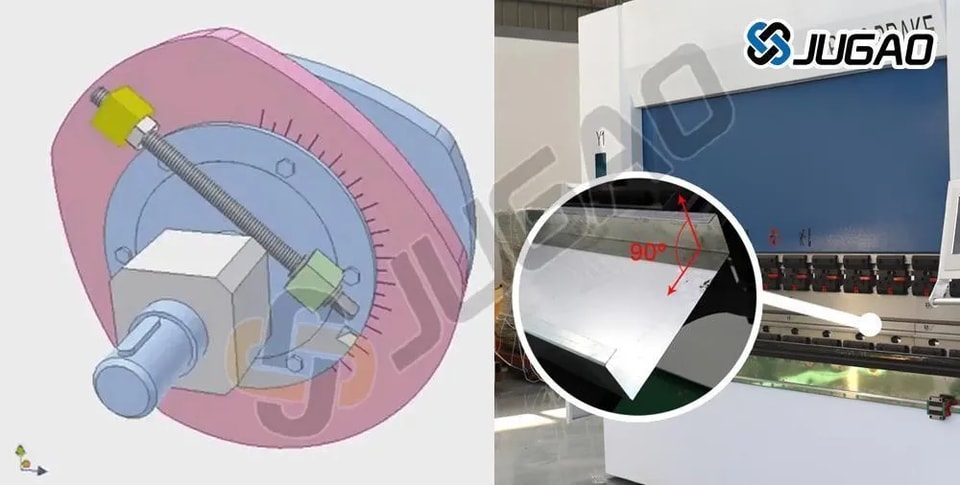

5. Calibración del ángulo de plegado

El ángulo de plegado de la matriz debe alinearse con las especificaciones del producto. Por ejemplo, al formar un pliegue de 90°, el ángulo central debe ser ligeramente mayor que los ángulos de los lados. Si el pliegue es demasiado cerrado, ajuste con precisión los tornillos de regulación de la máquina para lograr el ángulo deseado. Una vez ajustado, evite realizar más cambios salvo que haya modificaciones en los requisitos del producto. Durante la operación, utilice un manómetro para supervisar y regular la presión de plegado y evitar defectos como grietas en los bordes o deformaciones.
