En la fabricación y procesamiento de metales, dominar los componentes principales de una máquina de corte es esencial para el personal de producción y mantenimiento mecánico. Este artículo explica sistemáticamente la estructura, función e importancia de cada parte clave de la máquina de corte, ayudando a los usuarios a comprender completamente el principio de funcionamiento del equipo y optimizar su eficiencia de trabajo y vida útil.

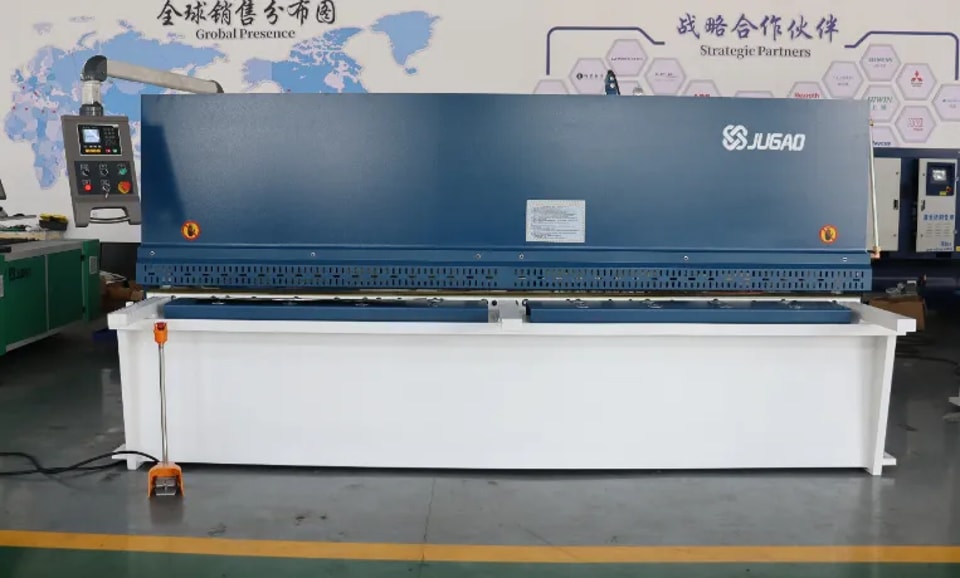

Componentes Principales de una Máquina de Corte

1. Estructura

La estructura sirve como el principal soporte portante de la máquina de corte, con todos los mecanismos de transmisión y ejecución instalados en ella. Adopta una estructura de acero soldada integrada, que presenta alta rigidez estructural y excelente resistencia a la deformación, asegurando un funcionamiento estable bajo alta fuerza de corte.

2. Portaherramientas

El portaherramientas se utiliza para fijar la cuchilla superior y conectar con el cilindro hidráulico, completando el movimiento lineal de arriba hacia abajo para transmitir la fuerza de corte y realizar la acción de corte. Mientras tanto, el mecanismo del tope trasero está montado en el portaherramientas para realizar el posicionamiento del tamaño de la lámina a cortar.

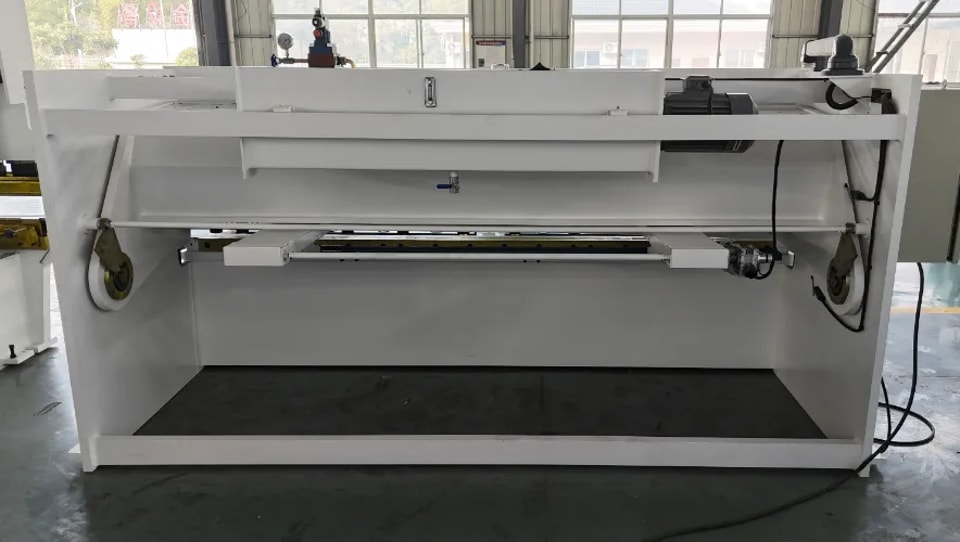

3. Mecanismo del Tope Trasero

Este mecanismo está fijado en el portaherramientas, compuesto principalmente por un motor de ajuste, dispositivo de afinación fina, conjunto elevador de tope, medidor de pantalla digital, tornillo de accionamiento y varilla guía.
Impulsado por el botón de control eléctrico, el motor hace girar el tornillo, empujando el tope trasero para moverse hacia adelante y hacia atrás, con el fin de localizar con precisión la longitud de la lámina y completar el corte de tamaño fijo.

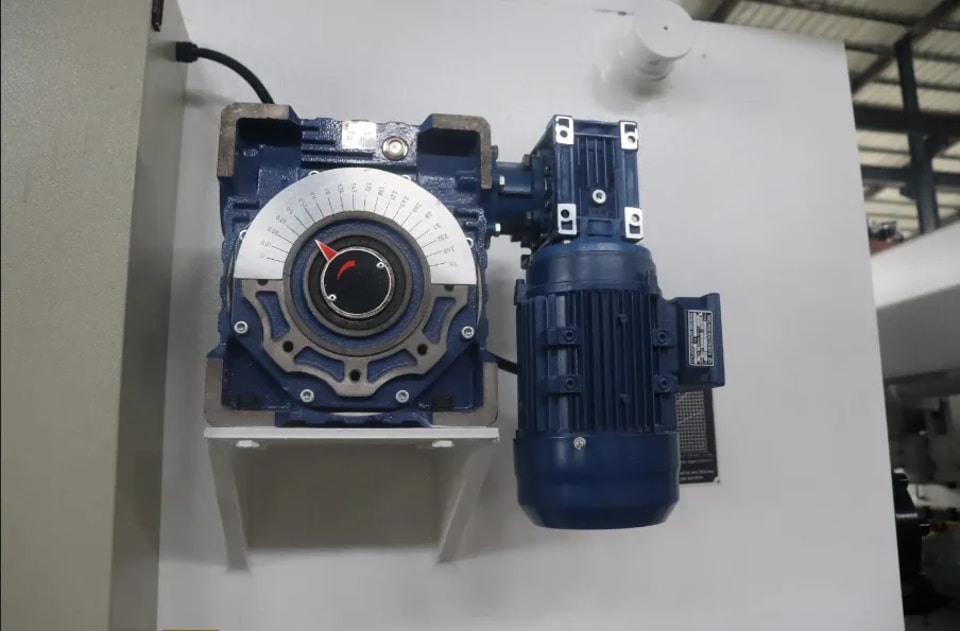

4. Ajustador de Juego de Cuchillas

Este dispositivo se utiliza para ajustar el espacio entre las cuchillas superior e inferior según el tipo de material y el espesor de la pieza de trabajo, para obtener el efecto óptimo de corte.
Un juego razonable puede extender la vida útil de las cuchillas y asegurar la calidad del corte. El principio estándar de ajuste es establecer el juego en aproximadamente el 10% del espesor de la lámina.

5. Dispositivo de Soporte Frontal

El dispositivo de soporte frontal está instalado en la mesa de trabajo para sostener la lámina metálica, lo que reduce efectivamente la intensidad laboral de los operadores y facilita la alimentación conveniente. La mesa de trabajo también está equipada con un dispositivo de posicionamiento lateral para mantener ambos lados de la lámina cortada perpendiculares.

6. Abrazadera de Material y Protector de Seguridad

La abrazadera del material (pie prensatelas) se utiliza para comprimir la lámina durante el corte para evitar movimientos o rebotes, asegurando la precisión del corte.
La protección de seguridad fija está instalada en la parte inferior frontal del equipo, lo que puede evitar que los operadores toquen accidentalmente la cuchilla o el pie prensatelas y evitar lesiones personales.

7. Sistema de Control Eléctrico

El sistema eléctrico proporciona energía de control para toda la máquina, principalmente para arrancar el motor de la bomba de aceite que impulsa el sistema hidráulico. Controla la válvula solenoide según las instrucciones de operación, acciona el portaherramientas para levantar y realiza el movimiento del tope trasero, el ajuste de la holgura de la cuchilla y el control del ángulo de corte.

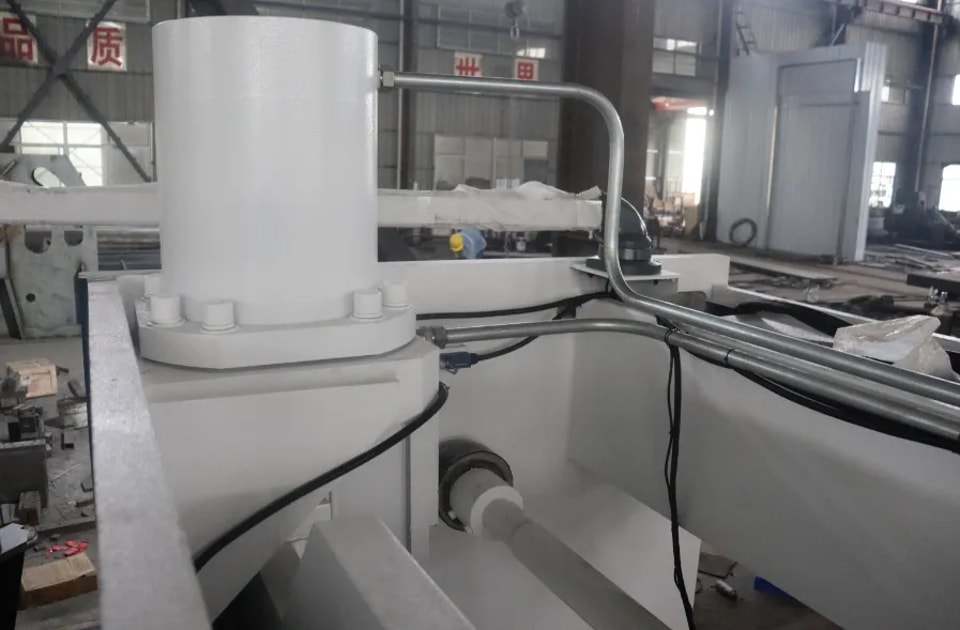

8. Sistema de Accionamiento Hidráulico

El sistema hidráulico consta de bomba principal de aceite, grupo de válvulas hidráulicas, cilindro hidráulico, cilindro prensador y tubería de aceite.
La bomba de aceite proporciona una presión de corte estable; el grupo de válvulas controla la presión y dirección del flujo de aceite; el cilindro hidráulico acciona el portaherramientas para cortar; el cilindro prensador comprime la pieza de trabajo para asegurar la precisión del procesamiento.

Guías de Mantenimiento para Componentes de la Cizalla

Mantenimiento Diario

Se requiere limpieza regular para eliminar virutas metálicas, polvo y aceite para mantener todas las partes en buen estado de funcionamiento. Realice inspecciones periódicas en las cuchillas, circuitos hidráulicos y componentes eléctricos, detecte fallas potenciales con anticipación y reduzca el tiempo de inactividad del equipo.

Solución de Problemas Comunes

El corte desigual es el problema más común, que generalmente es causado por desalineación de la cuchilla o posicionamiento incorrecto del tope trasero. Ajuste a tiempo el paralelismo de la cuchilla y los parámetros del tope trasero para restaurar la calidad normal del corte.

Preguntas Frecuentes

¿Cuáles son los componentes principales de una cizalla?

Los componentes principales incluyen el marco, portaherramientas, tope trasero, ajustador de holgura de cuchilla, dispositivo de sujeción, sistema eléctrico y sistema hidráulico.

¿Cómo mantener las cuchillas de la cizalla?

Revise regularmente el desgaste de la cuchilla, afile o reemplace las cuchillas a tiempo; mantenga la cuchilla limpia y elimine los residuos metálicos; asegure una instalación y alineación precisas.

¿Cómo resolver el problema del corte desigual?

Primero verifique la instalación y alineación de la cuchilla, luego verifique el posicionamiento del tope trasero y la holgura de la cuchilla, y reajuste los parámetros relevantes para eliminar la falla.

Conclusión

Comprender la composición y función de los componentes de la cizalla es la base para un uso eficiente y un mantenimiento científico. Enfocarse en el mantenimiento de estructuras clave como cuchillas, marco, sistemas hidráulicos y eléctricos puede mejorar significativamente la estabilidad del equipo y la eficiencia de producción. Para más apoyo operativo y de mantenimiento, puede consultar con personal técnico profesional.
