Pasos clave de configuración para la herramienta DELEM DA-66T

Si desea dominar la configuración de la herramienta DELEM DA-66T, esta guía está hecha para usted. Comprender el proceso de configuración es esencial para mejorar el rendimiento de su máquina y garantizar resultados precisos en las operaciones de plegado. A continuación, desglosamos los procedimientos y ajustes principales de la configuración de herramientas, ayudándole a mejorar la eficiencia operativa. Entremos en los detalles de la configuración del DELEM DA-66T para asegurarnos de que comprenda cada paso por completo.

1. Introducción

Para ajustar o revisar una configuración de herramientas para un producto específico, primero localice y seleccione el producto en la biblioteca de herramientas y, a continuación, inicie la función de Configuración de herramientas. Este paso inicial sienta las bases para personalizar la herramienta según sus necesidades de producción.

2. Flujo de trabajo estándar

El flujo de trabajo estándar para la configuración de herramientas en el DELEM DA-66T comienza con una comprensión completa de la disposición de la interfaz de la máquina y de los principios de funcionamiento. Un paso preliminar crucial es comprobar las actualizaciones del sistema: estas actualizaciones suelen desbloquear funciones mejoradas que aumentan la precisión de la configuración. Dominar este flujo de trabajo básico es fundamental para realizar configuraciones de herramientas precisas y satisfactorias.

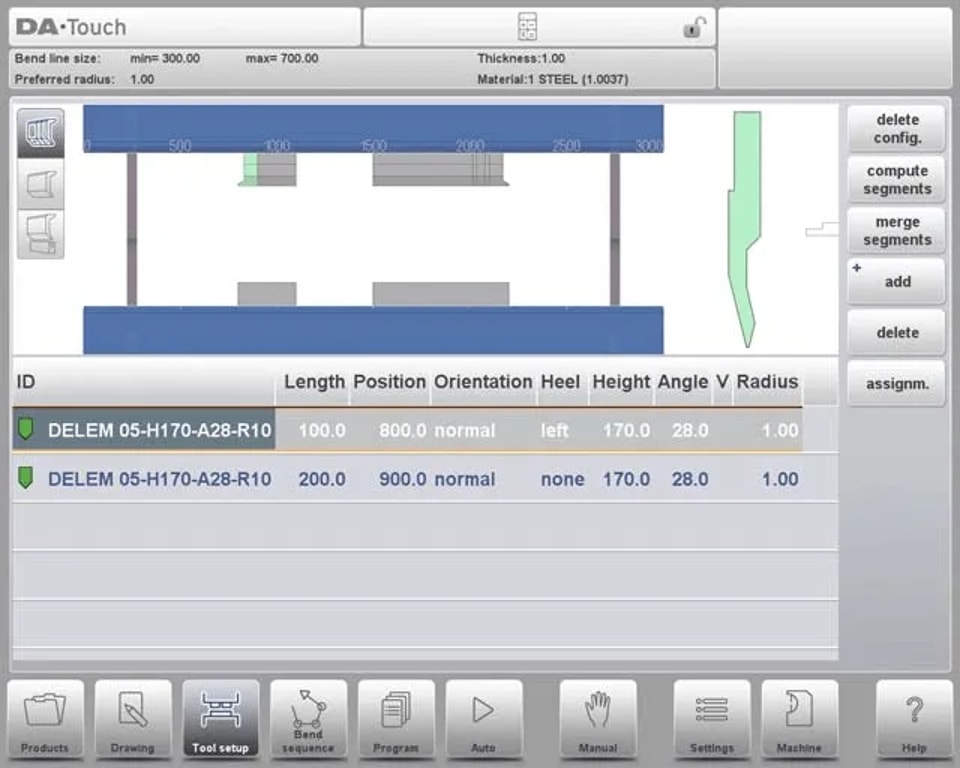

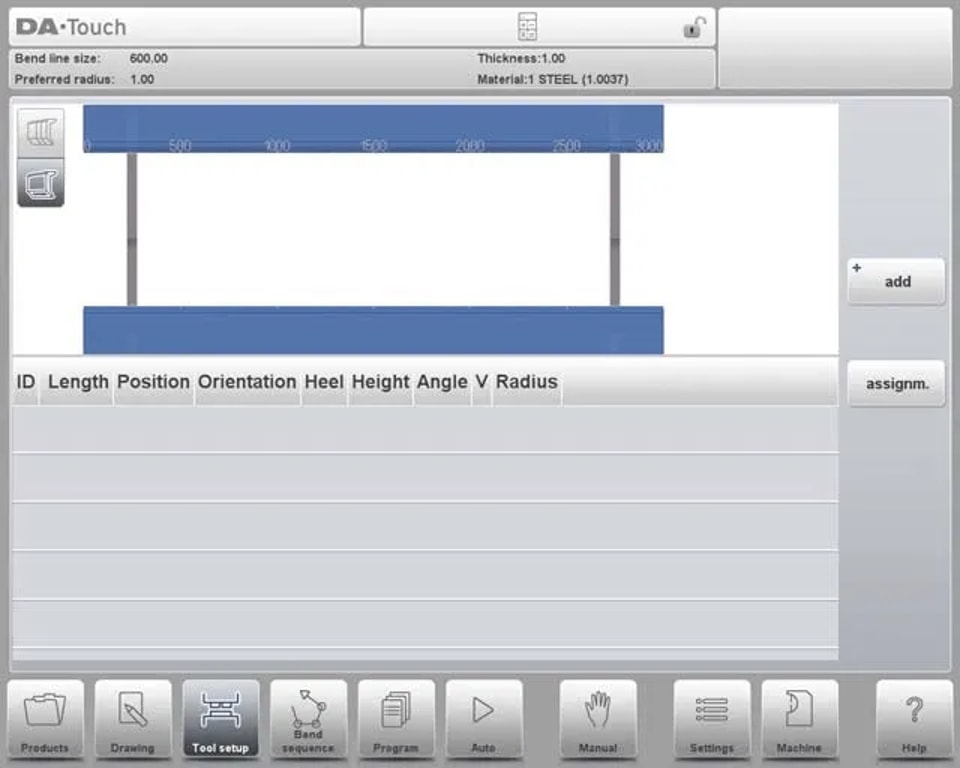

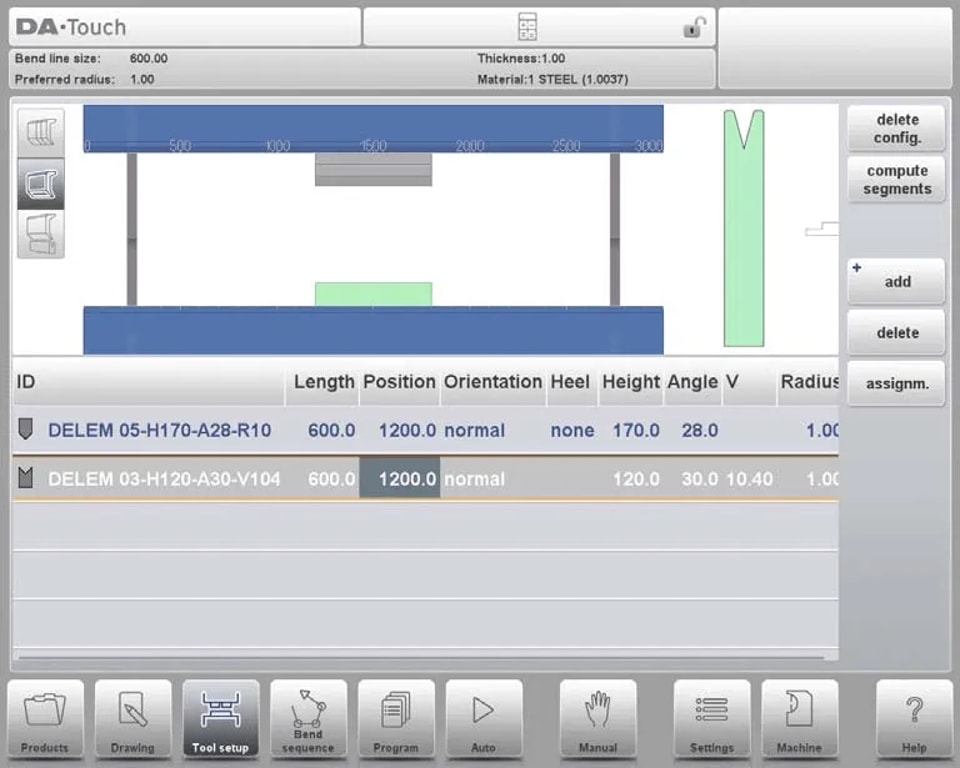

Una vez activada la función Configuración de herramientas, la mitad superior de la pantalla muestra una vista frontal de la configuración de la máquina. Esta interfaz le permite programar la colocación de las herramientas dentro de la máquina. De arriba abajo, la vista frontal muestra los siguientes componentes de la máquina:

• Lado superior de la máquina (viga de presión)

• Adaptador de punzón (si está programado)

• Punzonadora

• Matriz

• Lado inferior de la máquina (mesa)

Tenga en cuenta que la posibilidad de programar un adaptador de punzón depende del parámetro “habilitar adaptadores” en el mismo modo Máquina.

3. Selección de herramientas

La selección de herramientas es una parte fundamental de la configuración del DELEM DA-66T. Al iniciar una nueva configuración de herramientas, la abertura de la máquina está vacía; así es como se procede con la selección:

Primero, haga clic en “Añadir” para incluir una herramienta en la configuración. Puede elegir un punzón, una matriz o un adaptador (si la función de adaptador está habilitada). Una vez seleccionada una herramienta (por ejemplo, un punzón), se coloca en la máquina utilizando la longitud máxima disponible.

Después de la colocación, puede modificar el ID de la herramienta seleccionando el ID del punzón en la pantalla y pulsando la vista de lista.

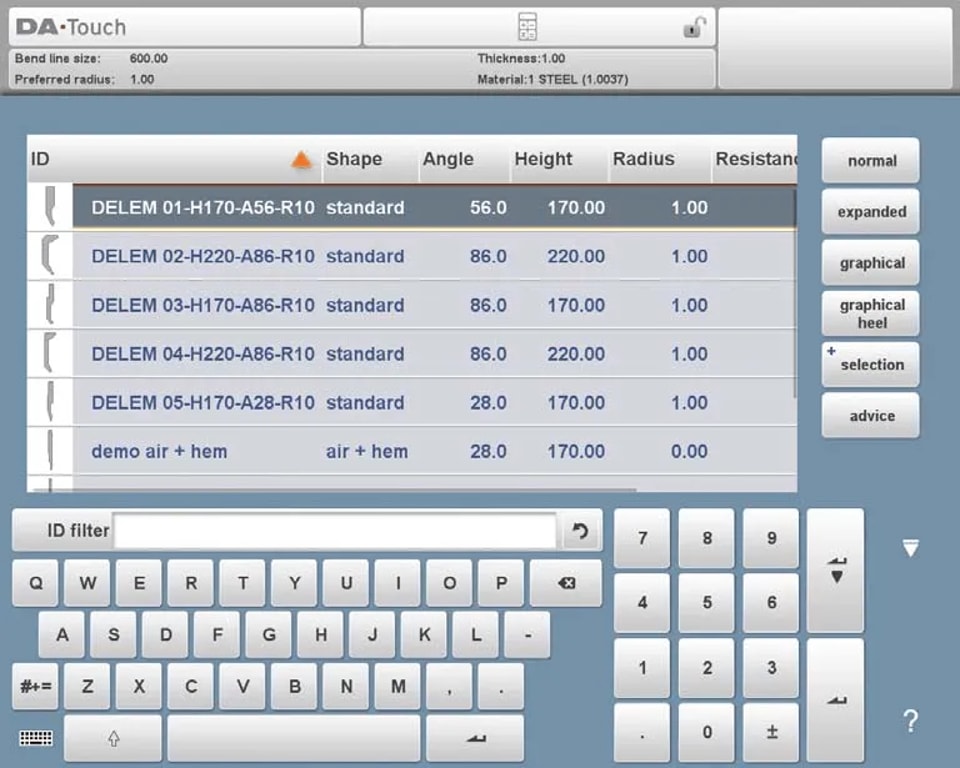

En esta pantalla, la función “Advise” ofrece una lista seleccionada de herramientas disponibles, con la selección basada en cuatro criterios clave:

• Radio del producto: La herramienta debe generar un radio cercano al objetivo, con una tolerancia de +/- 50 % con respecto al radio preferido.

• Fuerza de plegado: La fuerza de plegado requerida no debe superar la capacidad de carga de la herramienta.

• Ángulo de la herramienta: El ángulo de la herramienta debe ser menor o igual que el ángulo requerido para el producto.

• Método de doblado: La herramienta debe estar alineada con el método de doblado previsto (por ejemplo, utilice herramientas de remachado para productos que requieran dobleces de pestaña).

: Para ver todas las herramientas disponibles, toque “Mostrar todo”. Para una selección eficiente, empiece eligiendo matrices Multi-V o Vario-V que se adapten a sus requisitos de producción, y utilice la opción de preselección de características de la matriz para agilizar el proceso.

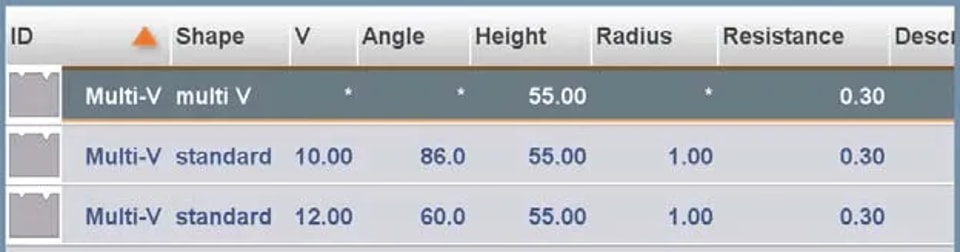

3.1 Preselección de características de la matriz Multi-V

Las matrices Multi-V cuentan con varias aberturas en V o en U, y su preselección implica tres pasos clave:

• Selección de aberturas: Puede elegir manualmente una abertura específica para la matriz Multi-V, lo que le brinda un control preciso sobre el cálculo de la secuencia de doblado.

• Uso de Multi-V (V = *): Como alternativa, seleccione la matriz Multi-V con el ajuste “V = *”. En este caso, el sistema de control elegirá automáticamente la abertura que acerque más el radio de la pieza a la especificación programada.

• Ajuste dinámico: Durante el cálculo de la secuencia de doblado, si se determina que otra abertura es más adecuada, el sistema cambiará a esa nueva abertura para los dobleces restantes no calculados, optimizando así el proceso de doblado para obtener mejores resultados.

Este método garantiza flexibilidad y precisión en la configuración de herramientas DELEM DA-66T.

3.2 Selección y configuración de la matriz Vario-V

Las matrices Vario-V tienen aberturas ajustables en V o en U, y su proceso de selección es similar al de otras matrices. A continuación, se muestra un resumen simplificado:

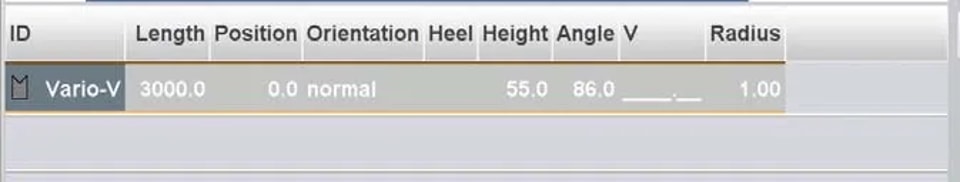

• Proceso de selección: Elija la matriz Vario-V como cualquier otra matriz. Inicialmente, el valor V (tamaño de abertura) no está programado.

• Creación de la secuencia de doblado: Puede comenzar a crear la secuencia de doblado de inmediato; el sistema seleccionará automáticamente el valor V más adecuado según las posiciones Vario-V disponibles.

• Valor V programado: Si programa manualmente un valor V específico, el sistema utilizará ese valor para calcular la secuencia de doblado.

• Posiciones discretas: En las matrices Vario-V con posiciones discretas fijas, solo pueden utilizarse esas posiciones. Si programa un valor V diferente, el sistema seleccionará la posición disponible más cercana.

• Ajuste de las aberturas en V: Puede modificar la abertura V seleccionada (para matrices Multi-V) o el valor V (para matrices Vario-V). Utilice la función “Modificar, desplazar matriz” y toque el valor para realizar los ajustes.

• Ajustes en modo Programa: También pueden realizarse ajustes similares mediante la función de posicionamiento de matrices en modo Programa.

Integrar estos pasos en la configuración de su DELEM DA-66T ayuda a optimizar las operaciones de doblado.

3.3 Posicionamiento y reposicionamiento de herramientas

Ajustar la posición de las herramientas en la configuración DELEM DA-66T es intuitivo. Siga estos pasos para gestionar eficazmente los parámetros de las herramientas:

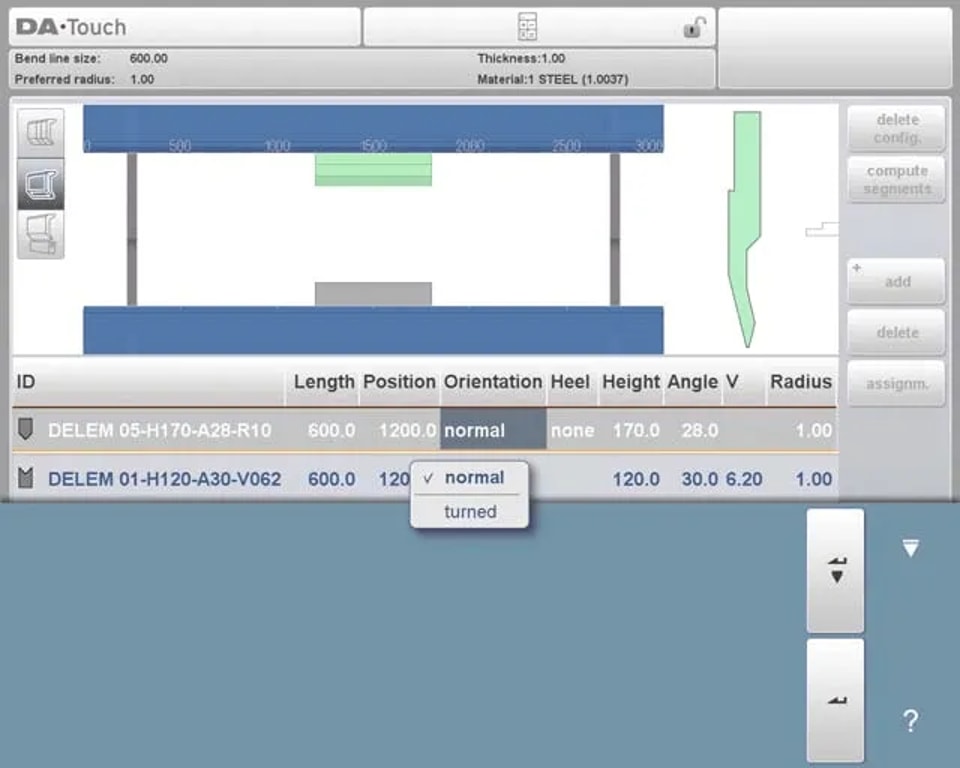

1. Modificar longitud y posición:

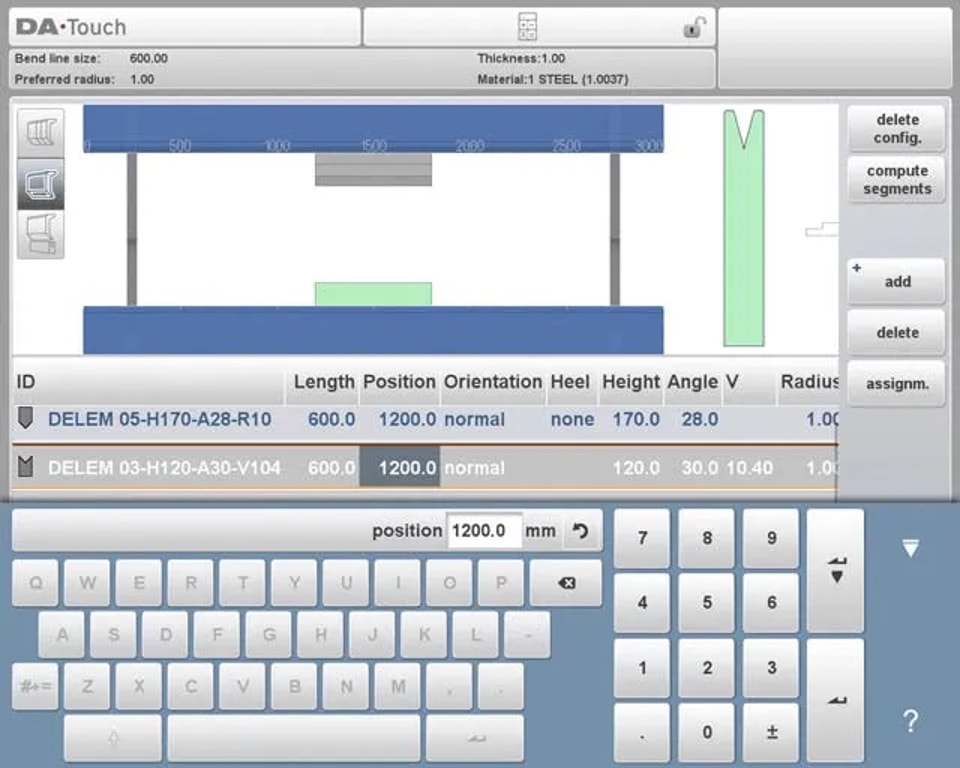

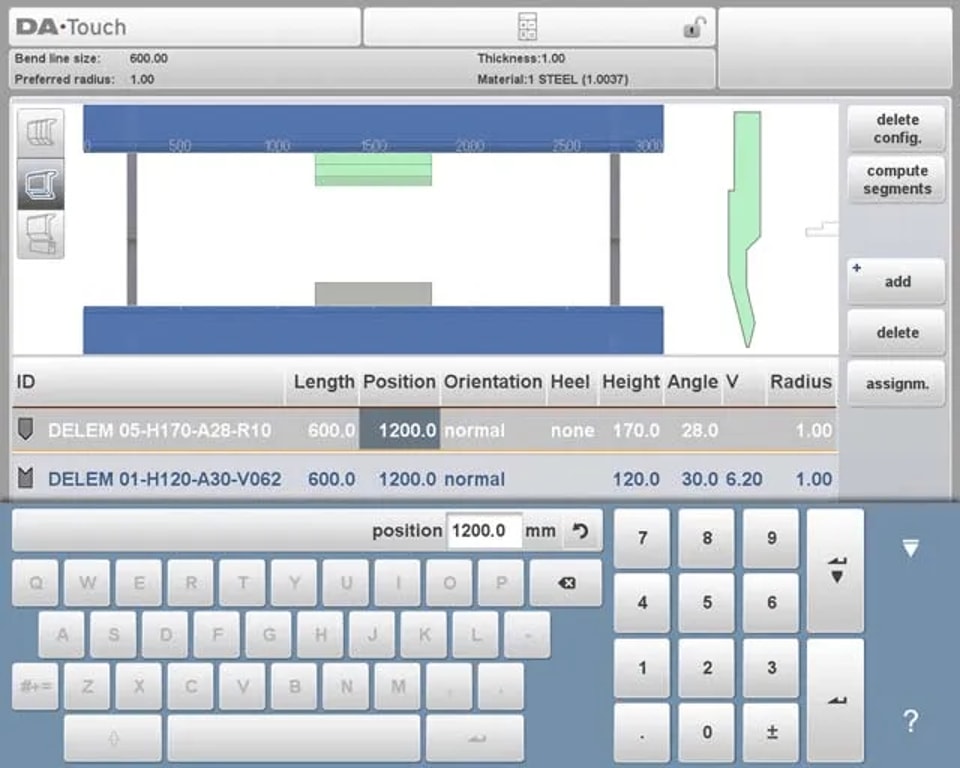

◦ Desplace el cursor al campo objetivo, introduzca el nuevo valor del parámetro y pulse ENTER; a continuación, la herramienta se actualizará con los nuevos ajustes.

◦ También puede seleccionar una herramienta tocándola y luego arrastrarla hasta la ubicación deseada para ajustar su posición.

1. Reposicionamiento de precisión:

◦ El sistema incluye una función de arrastre mejorada: durante el arrastre, mueva el dedo hacia abajo para reducir la velocidad de posicionamiento, lo que permite una colocación más precisa.

◦ Una función de ajuste ayuda a la alineación: cuando las herramientas están dentro del rango de ajuste, aparece una línea roja que indica que la herramienta está alineada con el borde superior, el borde inferior o el centro de la máquina.

2. Ajustes de configuración de herramientas:

◦ Una vez finalizado un punzón, se coloca automáticamente debajo de él una matriz con un ID predeterminado (que coincide con la longitud y la posición del punzón).

◦ Utilice las funciones disponibles para ajustar la configuración de herramientas: añadir o desactivar punzones/matrices, mover las herramientas, cambiar su longitud, ajustar su orientación o modificar los tipos de talón.

3. Funciones de gestión de herramientas:

◦ Eliminar configuración.Borre la configuración actual para empezar una nueva desde cero.

◦ Añadir: Introduzca una nueva herramienta (punzón, matriz o adaptador, si está habilitado) en la configuración.

◦ Eliminar: Elimine la herramienta seleccionada actualmente de la configuración.

Al seleccionar y configurar las herramientas, preste mucha atención al posicionamiento y al reposicionamiento: esto es fundamental para lograr los resultados de doblado deseados y mantener la calidad del producto.

4. Segmentación de herramientas

Para la configuración DELEM DA-66T, el sistema de control permite crear tamaños de herramienta personalizados mediante una segmentación adecuada. A continuación se ofrece una visión general de la función de segmentación, incluidos los tres modos de vista disponibles en Configuración de herramientas:

• Configuración de herramientas y lógica de segmentación: El sistema de control permite una segmentación eficiente de las herramientas, determinada por los segmentos preprogramados de cada herramienta individual. Puede configurar estos segmentos en modo Máquina, dentro de las bibliotecas de punzones y matrices inferiores.

• Tres modos de vista en Configuración de herramientas: La pantalla de Configuración de herramientas ofrece tres modos de vista para facilitar la segmentación:

Vista de segmentación: Muestra información detallada sobre los segmentos de la herramienta y le permite gestionar segmentos individuales.

Vista de configuración de herramientas: Muestra las herramientas necesarias para la producción y le permite configurar la disposición de herramientas deseada.

Vista de estación de herramientas: Permite ver, seleccionar y gestionar las estaciones de herramientas.

Puede alternar entre estas vistas mediante los botones del lado izquierdo del panel frontal de la máquina, lo que mejora su capacidad para configurar herramientas de forma eficaz. Para obtener instrucciones detalladas sobre la programación de segmentos en la biblioteca de herramientas, consulte la sección final de esta guía.

5. Segmentación de herramientas individuales

Después de configurar las herramientas necesarias para su producto, el modo Bend Sequence puede calcular la secuencia de doblado más eficiente. A continuación se muestra un resumen simplificado de la segmentación de herramientas individuales:

• Opción de segmentación: Si es necesario, puede segmentar herramientas; esto ayuda a seleccionar los segmentos correctos para lograr la longitud de herramienta requerida.

• Cálculo automático: La función de segmentación de herramientas calcula automáticamente la segmentación requerida. Utiliza parámetros como la “distancia máxima entre herramientas” y, opcionalmente, la “tolerancia de longitud de herramienta” para encontrar la solución óptima.

Para un control preciso, concéntrese en segmentar herramientas individuales:

• Utilice la Vista de herramientas para revisar las herramientas disponibles y sus configuraciones.

• Utilice las asignaciones para categorizar las herramientas según su uso y necesidad.

• En la Vista de segmentación, asegúrese de que cada segmento quede correctamente registrado en la biblioteca de herramientas. Mantener una biblioteca organizada simplifica la recuperación de herramientas y mejora la usabilidad de la máquina.

5.1 Vista de herramientas

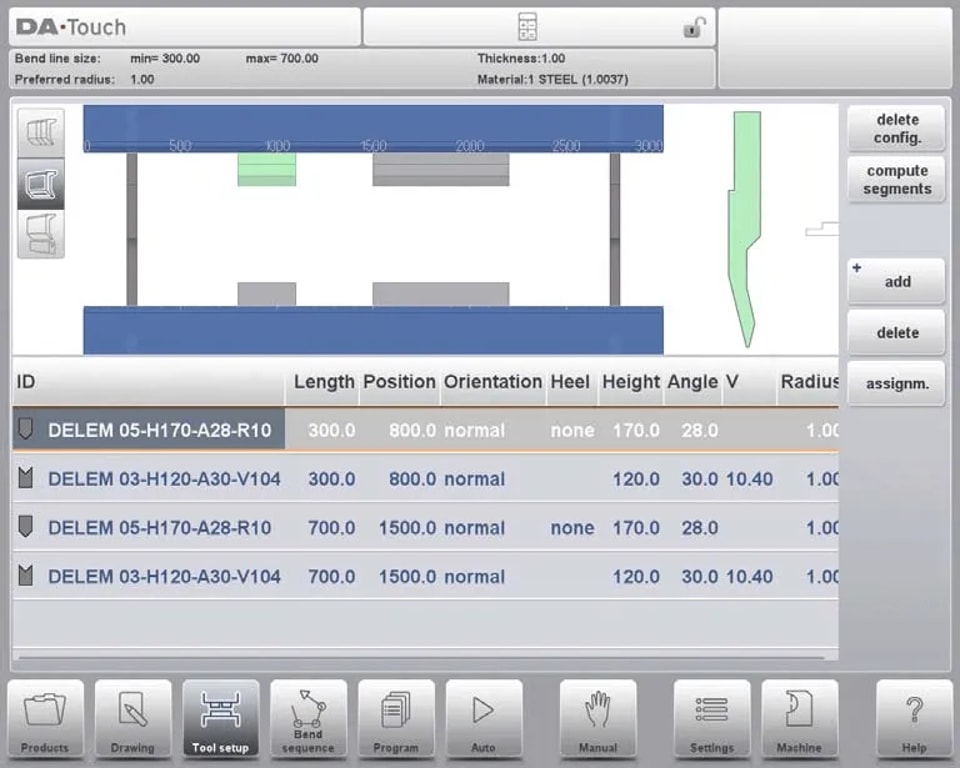

En la configuración DELEM DA-66T, puede iniciar la segmentación de herramientas haciendo clic en la función de segmentación en la interfaz de la Vista de herramientas. El sistema calcula la segmentación según las longitudes de segmento preprogramadas y la disponibilidad actual de los segmentos, teniendo en cuenta todas las estaciones que utilizan la misma herramienta.

Los resultados se muestran con indicadores de estado para señalar el progreso de la optimización:

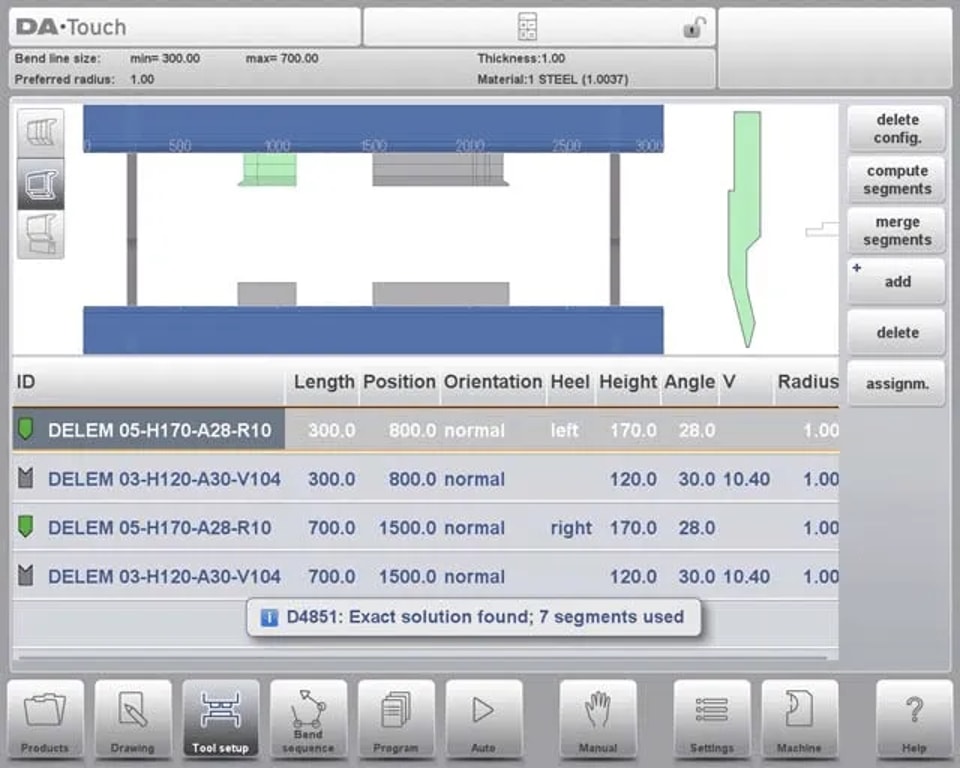

• Un indicador verde significa una coincidencia exacta entre los segmentos requeridos y los disponibles.

• Un indicador amarillo indica una longitud de segmento válida pero aproximada (dentro de la tolerancia permitida).

• Un indicador rojo significa que no es posible ninguna segmentación válida.

Puede interrumpir el proceso de segmentación haciendo clic en “Cancelar” o “Detener”. Utilice el botón “Combinar segmentos” para devolver una herramienta segmentada a su estado no segmentado. Además, al ajustar las propiedades de una herramienta, sus segmentos se combinarán automáticamente.

Asignaciones

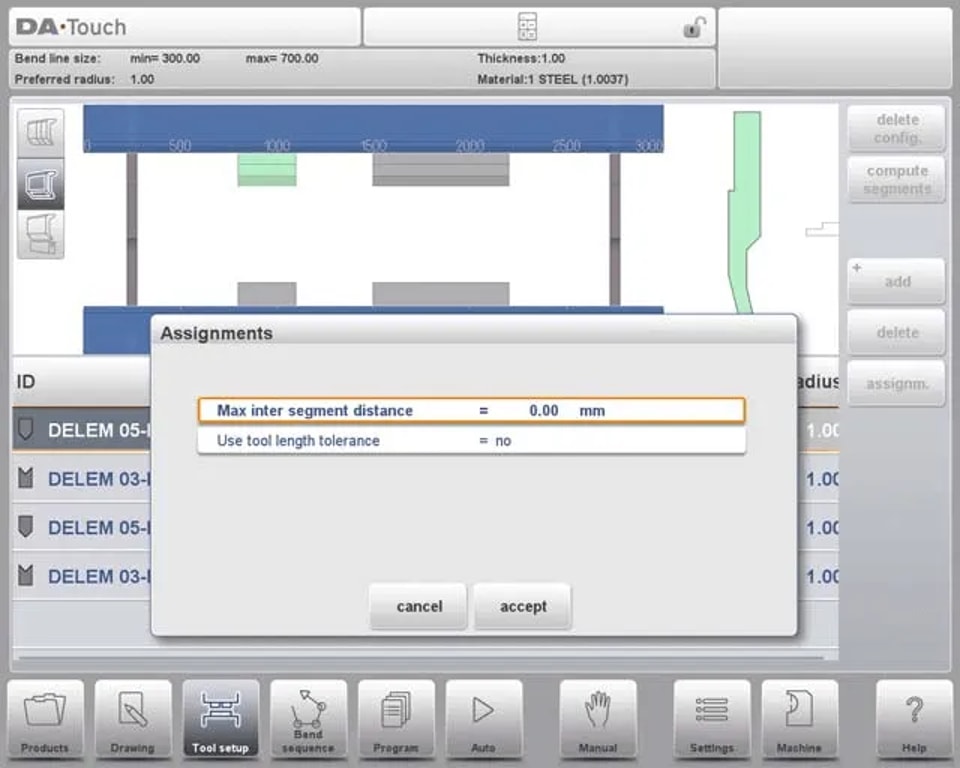

Para ver las asignaciones utilizadas en los cálculos de segmentación, pulse el botón “Asignaciones”. Las asignaciones disponibles incluyen:

• Distancia máxima entre segmentos: La distancia máxima permitida entre segmentos adyacentes.

• Usar tolerancia de longitud de herramienta: Activa esta tolerancia para admitir pequeñas desviaciones en la segmentación.

5.2 Vista de segmentación

En la Vista de segmentación de la configuración DELEM DA-66T, solo se muestran los segmentos de la herramienta seleccionada.

Puede mover y modificar estos segmentos, pero tenga en cuenta que estos cambios no consideran los segmentos de la biblioteca. Además, al cambiar la longitud o el tipo de la herramienta, se restablecerá la segmentación, por lo que deberá volver a generar los segmentos.

5.3 Segmentos en la biblioteca de herramientas

Para habilitar el uso de segmentos en la configuración DELEM DA-66T, debe completar la configuración de la biblioteca en modo Máquina; vaya a la sección de Punzones o a la de Matrices inferiores.

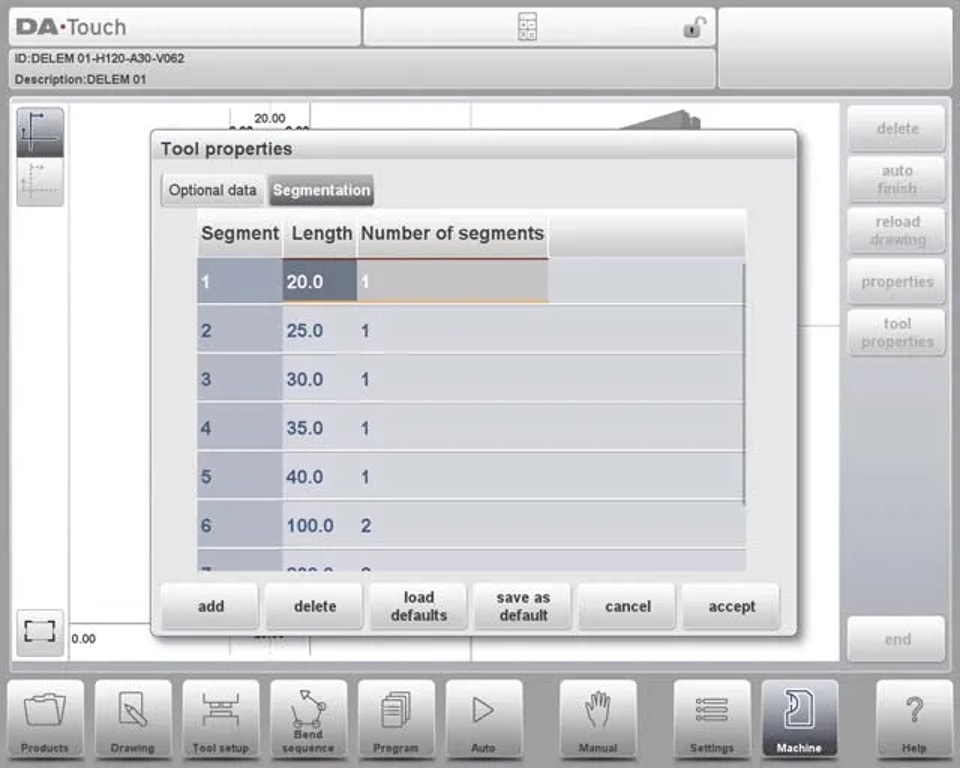

Para cada herramienta, puede programar la longitud del segmento, la forma opcional del talón y los segmentos disponibles en la pestaña “Segmentación”.

6. Selección y reposicionamiento de estaciones

En la configuración DELEM DA-66T, la Vista de estaciones es la tercera perspectiva para la configuración de herramientas. Aquí tiene una guía simplificada para usarla:

• Resaltado de estaciones: En la Vista de estaciones, las estaciones de herramienta completas se resaltan al seleccionarlas, lo que facilita identificar las estaciones con las que está trabajando.

• Reposicionamiento de herramientas: Puede reposicionar las estaciones de herramientas de dos maneras: programando una nueva posición o arrastrando la estación a una nueva ubicación en la interfaz de la máquina.

• Definición automática de estaciones de herramienta: Una estación de herramienta se define automáticamente cuando un punzón se superpone con una matriz. Esto se aplica incluso si hay un ligero desplazamiento de posición (siempre que la superposición se mantenga) o si dos punzones se emparejan con una sola matriz; esto es especialmente útil para plegados con restricciones.

• Mantenimiento de la posición relativa: Al reposicionar las estaciones, sus posiciones relativas permanecen sin cambios, lo que garantiza que se preserve la integridad de su configuración.

• Sin impacto en los detalles de la herramienta: Es importante destacar que la Vista de estaciones solo gestiona la disposición espacial de las estaciones de herramientas; no modifica ninguna especificación de la herramienta (por ejemplo, longitud, ángulo o capacidad de carga).

Comprender estas funciones de la Vista de estaciones le permite gestionar y reposicionar herramientas de forma eficaz, optimizando el rendimiento de la máquina.

7. Preguntas frecuentes (FAQ)

P1: ¿Puedo reposicionar las estaciones de herramientas sin afectar su configuración en DELEM DA-66T?

R1: Sí. En la Vista de estaciones, puede reposicionar las estaciones de herramientas manteniendo intactas sus posiciones relativas. Esto garantiza que su configuración siga siendo coherente y precisa.

P2: ¿Cómo empiezo el proceso de configuración de herramientas del DELEM DA-66T?

R2: Comience accediendo a la interfaz de la máquina y navegando al menú de ajustes de herramientas. Familiarícese primero con las opciones disponibles y asegúrese de instalar todas las actualizaciones iniciales del sistema; así garantizará que la máquina funcione con el rendimiento óptimo.

P3: ¿Cambiar la posición de las estaciones de herramientas afecta los detalles de la herramienta en DELEM DA-66T?

R3: No. Reposicionar las estaciones de herramientas solo ajusta su disposición espacial; no altera ningún detalle de la herramienta (como dimensiones, capacidad de carga o ángulo). La Vista de estaciones es exclusivamente para gestionar la ubicación, no las especificaciones de las herramientas.

8. Conclusión

En resumen, para dominar la configuración de herramientas del DELEM DA-66T es necesario dominar pasos clave: acceder a la interfaz de configuración de herramientas y navegar por ella, seleccionar las herramientas que se ajusten a sus necesidades de producción y gestionar el posicionamiento de las herramientas y la alineación de las estaciones. Una configuración adecuada no solo mejora el rendimiento de la máquina, sino que también garantiza precisión y eficiencia en las operaciones de plegado.

Para sacar el máximo provecho de su DELEM DA-66T, asegúrese de revisar regularmente las actualizaciones del sistema y mantener bien organizada la biblioteca de herramientas. Prestar atención constante a estos detalles le ayudará a aprovechar al máximo la productividad de su plegadora.

Si necesita más ayuda o tiene preguntas sobre la configuración de herramientas del DELEM DA-66T, no dude en ponerse en contacto con nuestro equipo. También le recomendamos explorar nuestros recursos y documentación adicionales para obtener más información sobre cómo optimizar el rendimiento de su máquina.
