Si estás buscando dominar las características principales del sistema operativo DELEM DA-53T, esta guía te guiará a través de todas sus funcionalidades clave. Este sistema de control avanzado está diseñado para aumentar la precisión y eficiencia de los procesos de trabajo de metales, y ya seas un veterano en el campo o un recién llegado, comprender sus capacidades es clave para optimizar tu flujo de trabajo de producción. Adentrémonos en lo que hace de este sistema de control una opción principal para las operaciones modernas de plegadoras de chapa.

Interfaz de Usuario Intuitiva y Navegación

Pantalla Táctil de Alta Definición

El sistema operativo DELEM DA-53T está equipado con una pantalla táctil de alta calidad que simplifica la navegación y eleva la interacción operador-máquina. Su interfaz está diseñada para lograr la máxima claridad, permitiendo a los operadores gestionar y ejecutar todas las tareas con facilidad. La pantalla real de su panel de control puede variar ligeramente del modelo estándar.

Componentes Principales de Control Frontal

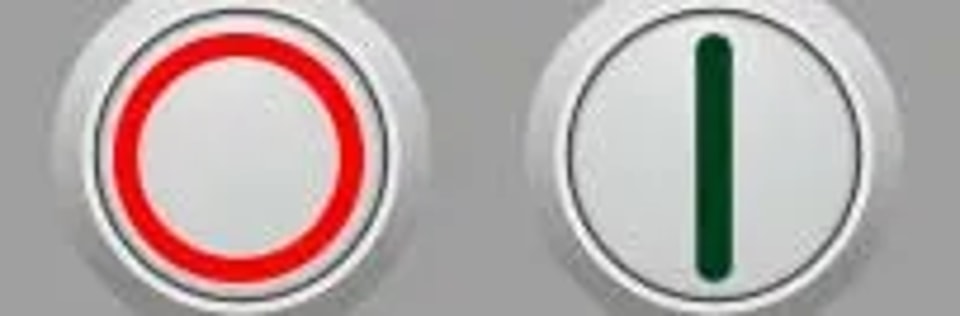

1. Botones Integrados de Inicio/Parada: Estos botones de operación clave están integrados perfectamente en la interfaz de pantalla táctil para acceso con un solo toque.

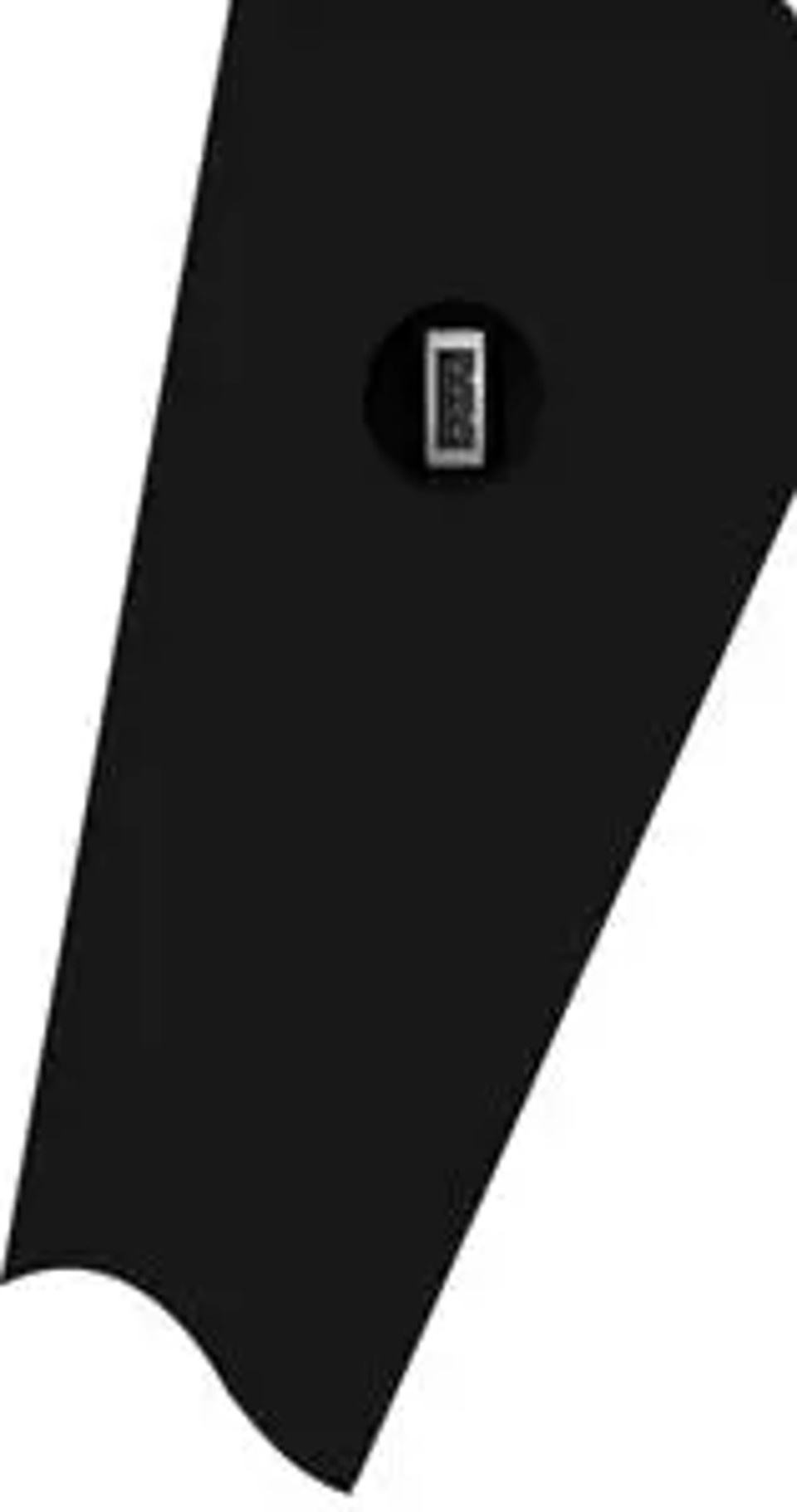

2. Puertos de Conexión USB: Un puerto USB se encuentra en el lado derecho del panel de control, permitiendo conexiones a dispositivos externos como unidades flash USB, teclados externos y ratones para funcionalidad extendida.

Modos Diversos de Operación y Programación

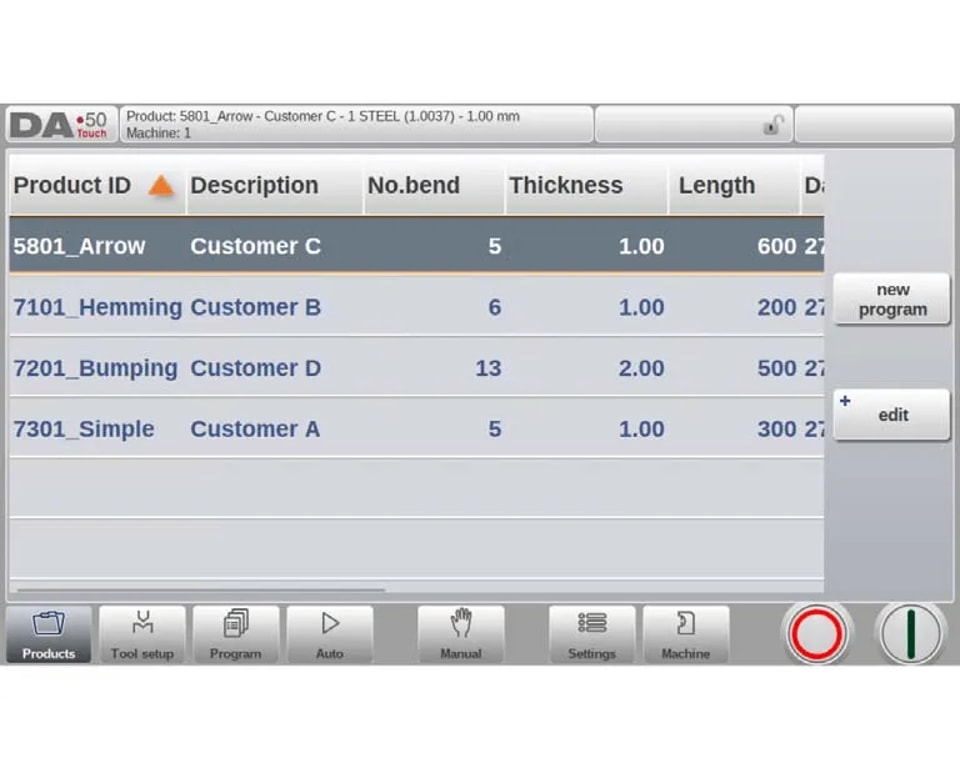

La pantalla principal del panel de control DELEM DA-53T cambia dinámicamente según el botón de navegación activo, mostrando por defecto la función Productos cuando se inicializa el sistema. Los usuarios pueden cambiar entre diferentes modos funcionales con un simple toque en los iconos o botones correspondientes.

La pantalla principal está estructurada en cuatro paneles principales, cada uno con un propósito específico:

1. Panel de Título: Permanentemente visible en la parte superior de la pantalla, muestra el logotipo de la marca, información del producto cargado, una fila de servicio opcional e indicadores de estado de la máquina en tiempo real.

2. Panel de Información: Muestra todas las funciones y visualizaciones asociadas con el modo seleccionado actualmente, sirviendo como centro principal para información operativa.

3.

3. Panel de Comandos: Una subsección del Panel de Información, que contiene todos los botones de control y opciones relevantes para el contenido mostrado en el Panel de Información.

4. Panel de Navegación: Una sección persistente en pantalla con botones grandes basados en iconos para todos los modos funcionales principales, permitiendo cambiar entre diferentes módulos operativos con un solo clic.

Modos Principales de Navegación

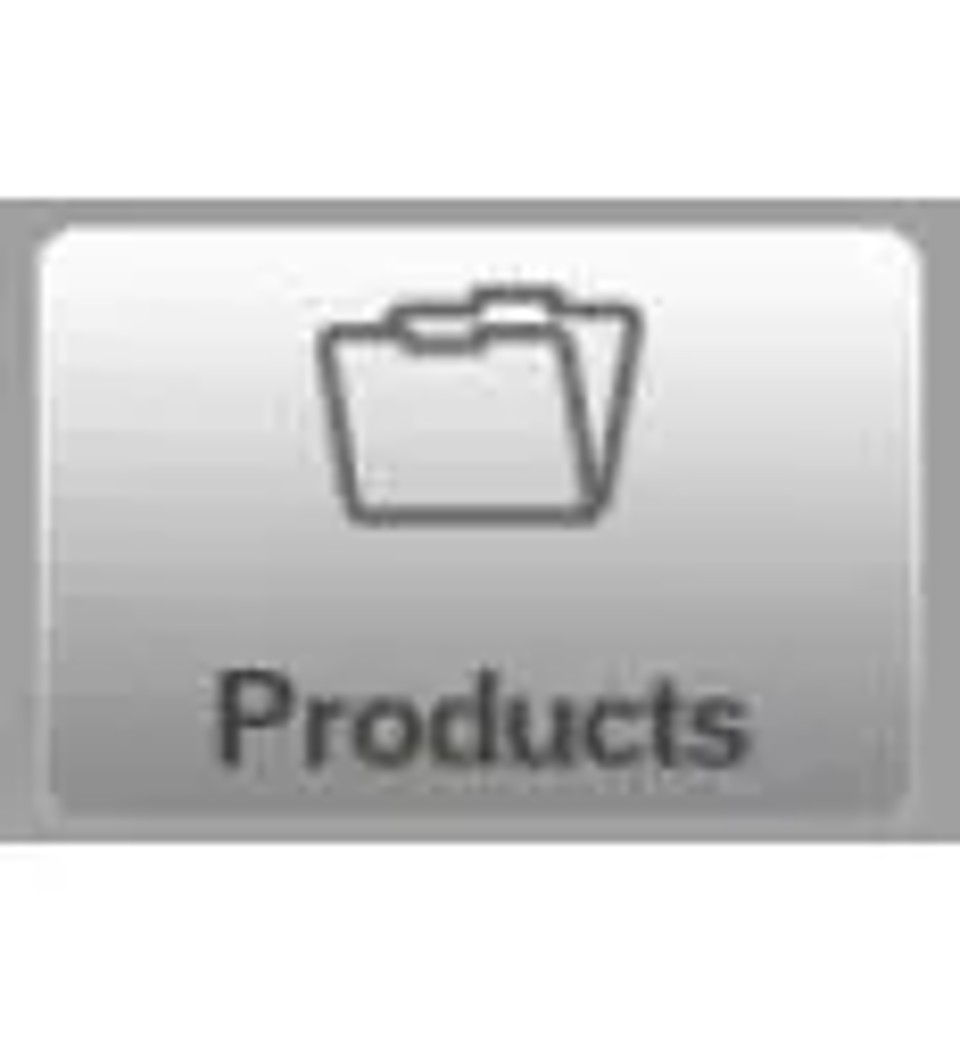

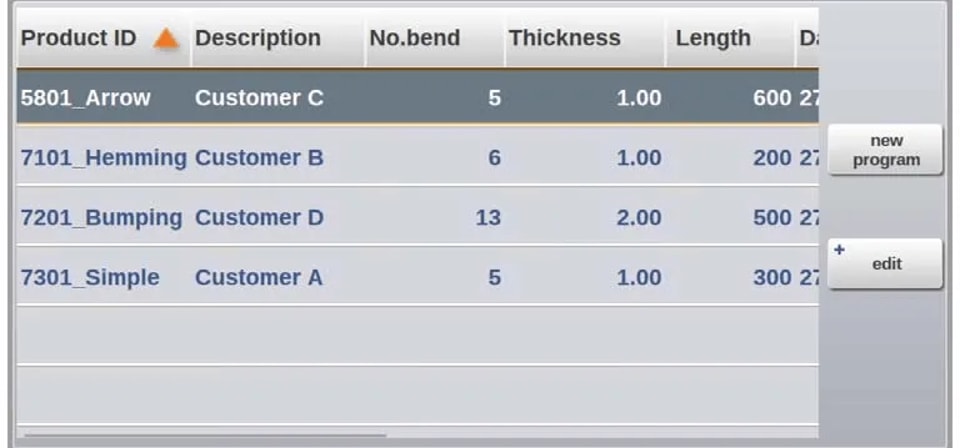

• Modo Biblioteca de Productos: Crear nuevos programas y seleccionar programas previamente guardados de la biblioteca de productos incorporada.

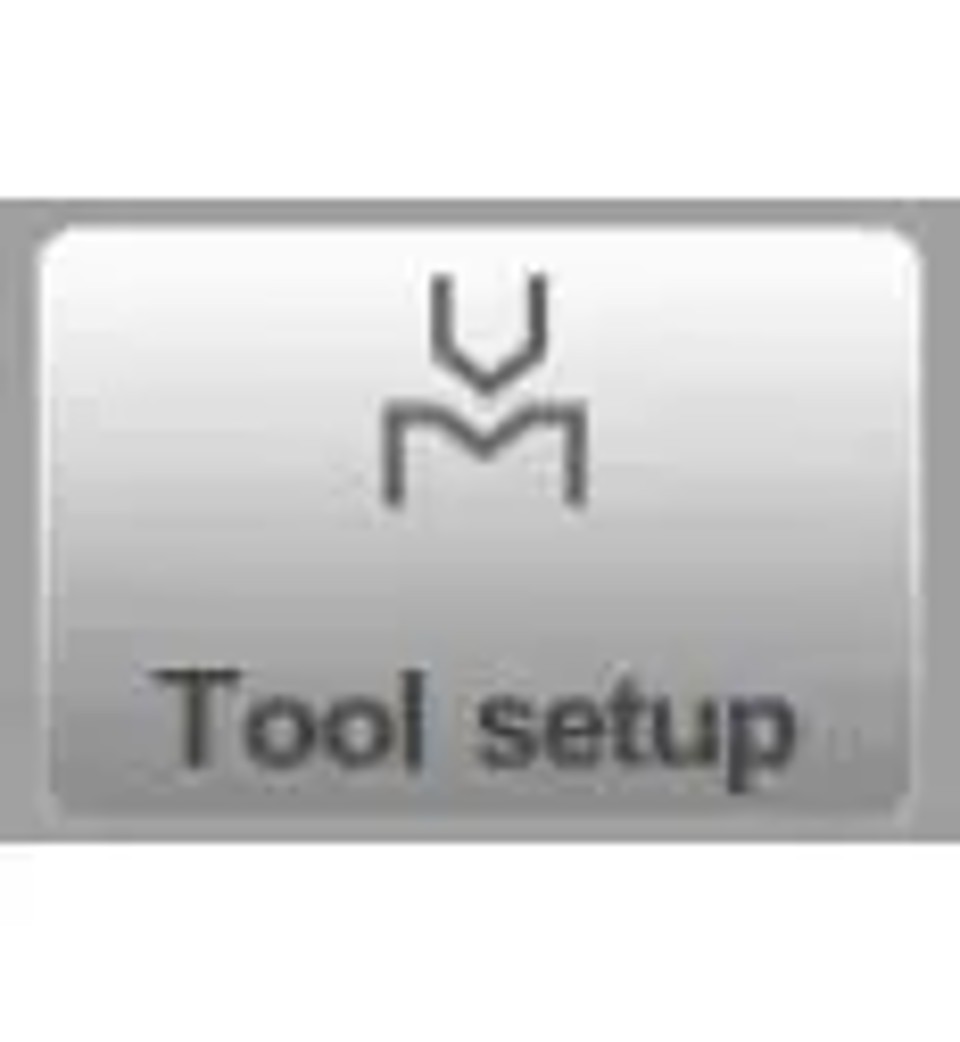

• Modo Configuración de Herramientas: Configurar parámetros de la máquina y modificar configuraciones existentes de herramientas.

• Modo Programación CNC: Crear nuevos programas CNC numéricamente o editar existentes con ajustes numéricos precisos.

• Modo Producción: Iniciar el proceso de producción para el programa previamente seleccionado y monitorear el estado de producción en tiempo real.

• Modo Doblez Único: Programar todos los parámetros para un doblez individual independiente, sin vincularlo a un programa de producción completo.

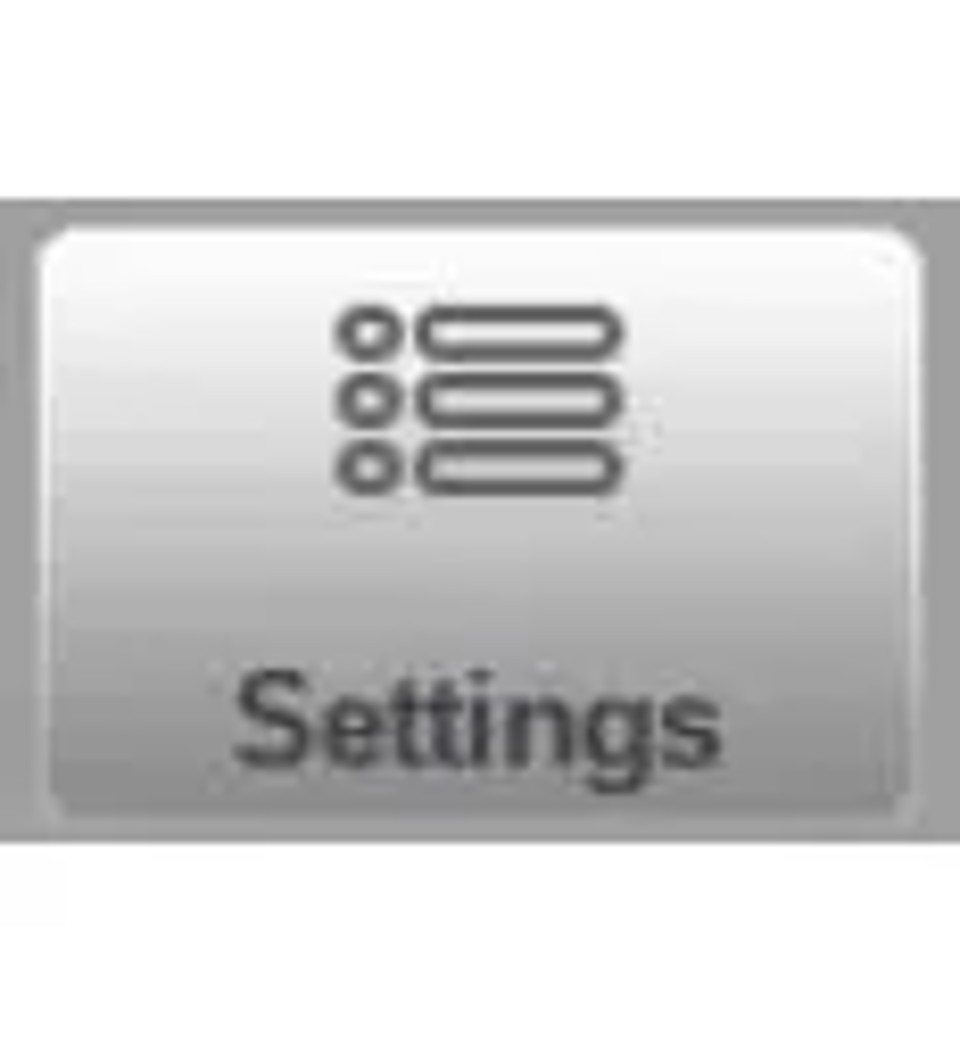

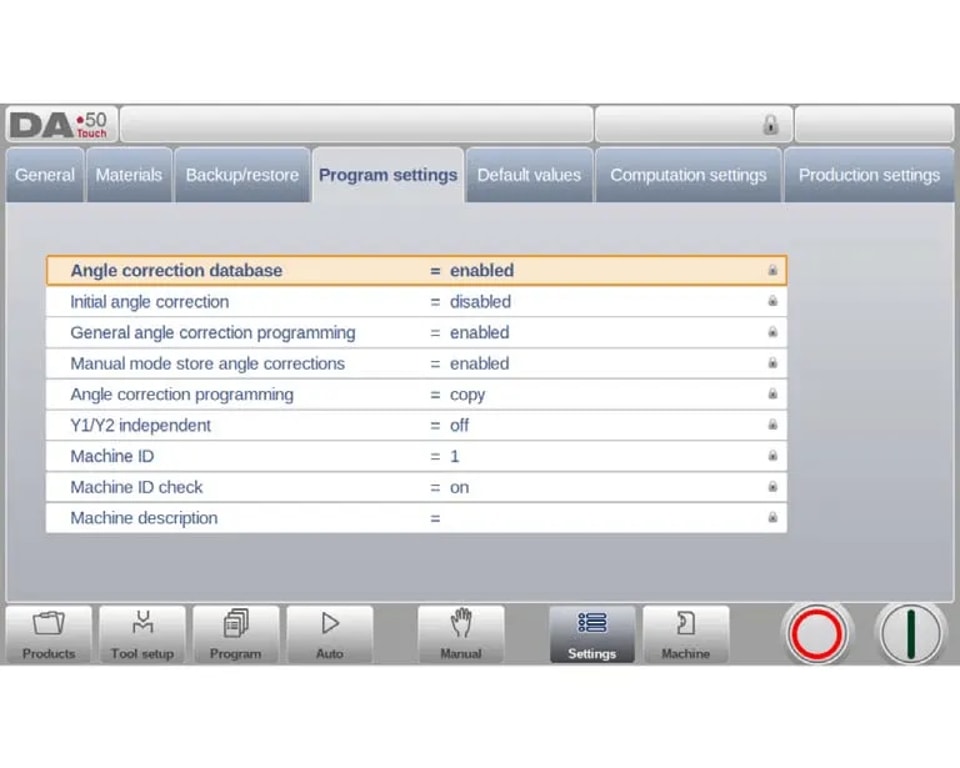

• Modo Configuración de Programación de Usuario: Personalizar preferencias del usuario para la creación de nuevos programas, e ingresar y almacenar propiedades de materiales en la biblioteca de materiales dedicada.

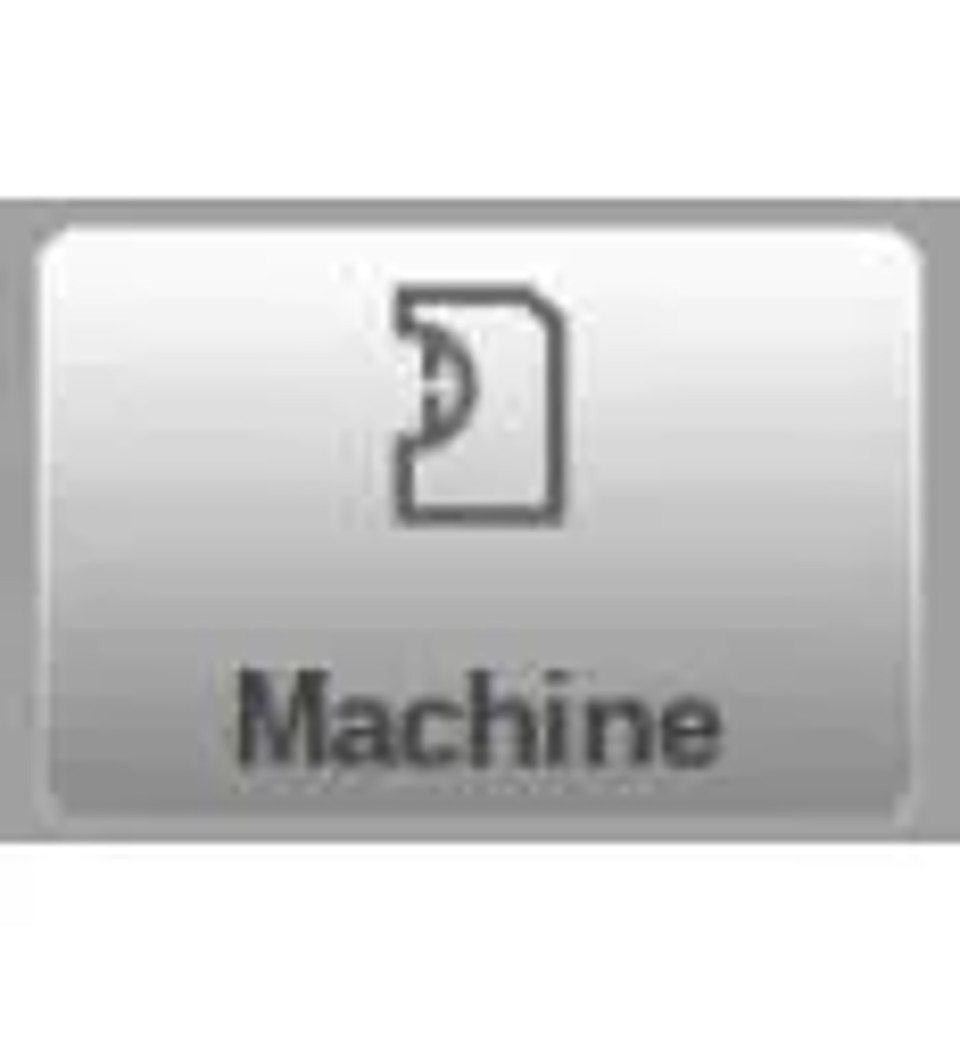

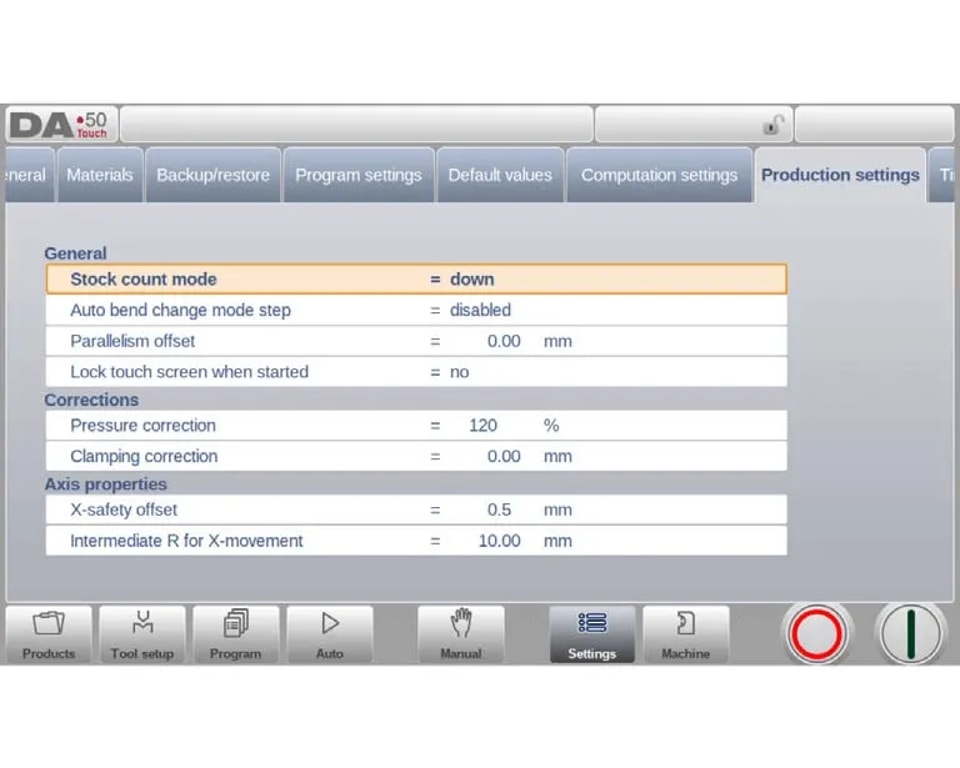

• Modo Configuración del Sistema de la Máquina: Ajustar preferencias del usuario relacionadas con la máquina, gestionar la biblioteca de herramientas y el editor de herramientas, realizar copias de seguridad/restauración de datos, y verificar información de versión del software, entre otras operaciones a nivel del sistema.

Guía Paso a Paso para Comenzar

Crear un programa de doblez preciso con el sistema operativo DELEM DA-53T es un proceso simplificado, siguiendo estos pasos simples:

1. Crear un Nuevo Programa: Navegue al Modo Biblioteca de Productos y seleccione la opción 'Nuevo Programa' para iniciar la creación del programa.

2. Establecer Atributos Básicos del Programa: Ingrese los detalles esenciales del nuevo programa y confirme la entrada presionando el botón 'Aceptar'.

3. Completar Configuración de Herramientas: El sistema redirige automáticamente al Modo de Configuración de Herramientas; seleccione o modifique las configuraciones de herramienta según sea necesario, luego proceda al menú Programa.

4. Configurar Parámetros de Doblado: En el menú Programa, establezca los parámetros específicos para el doblado inicial, y utilice la función 'Añadir Doblado' para agregar doblados adicionales con parámetros personalizados según sea necesario.

5. Iniciar Producción: Toque el botón del modo 'Automático' y presione 'Iniciar' para comenzar la producción en masa del producto programado.

Este proceso paso a paso permite el ajuste independiente de parámetros para cada doblado individual, garantizando alta eficiencia y precisión en el proceso de producción.

Métodos Eficientes de Modificación de Programas

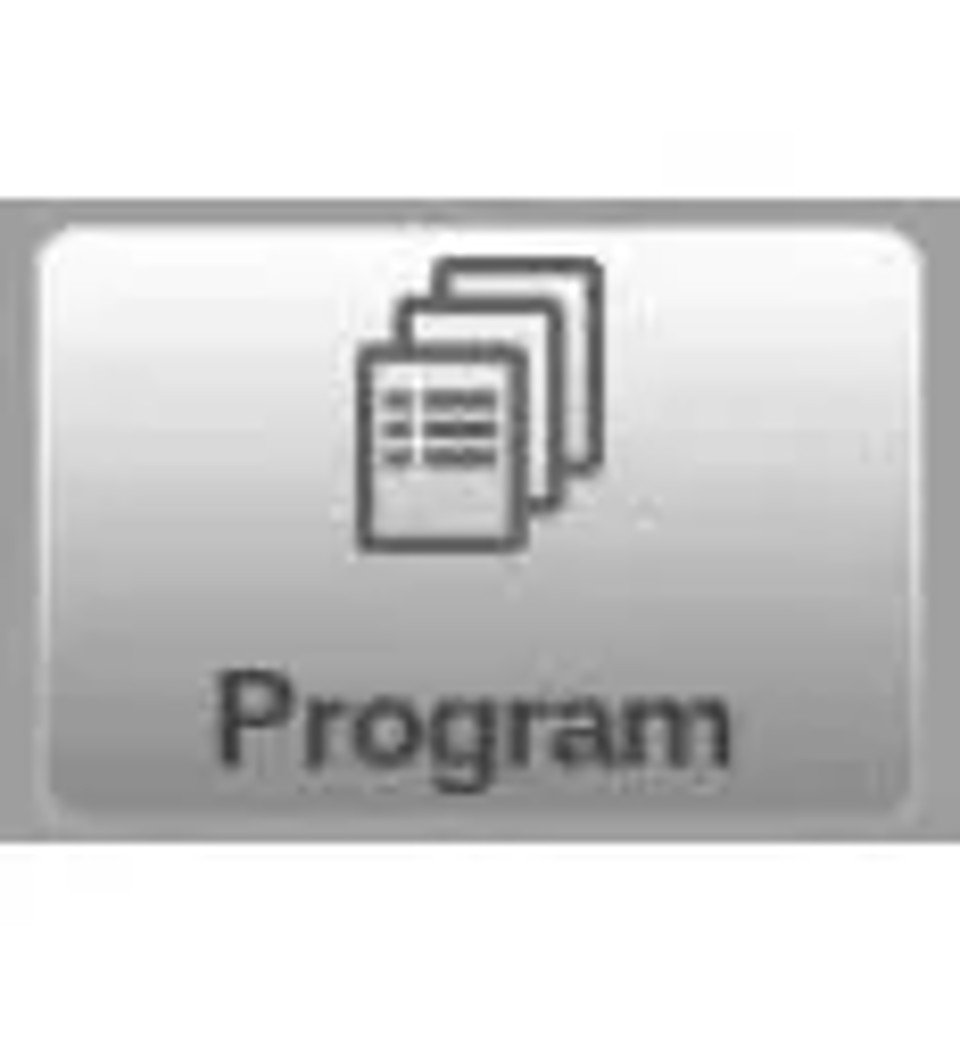

El menú de programa versátil del DELEM DA-53T proporciona acceso completo a las funciones de programación numérica y los valores de parámetros del producto cargado actualmente. A través de este menú, los usuarios pueden modificar programas existentes de manera rápida y eficiente, seleccionar pasos de doblado individuales para ajuste independiente, y monitorear y revisar valores programados en tiempo real según cambien las demandas de producción. El sistema calcula dinámicamente la posición de cada eje según la configuración específica de la máquina, garantizando un rendimiento operativo preciso y confiable en todo momento.

Modos de Producción Automático y Manual

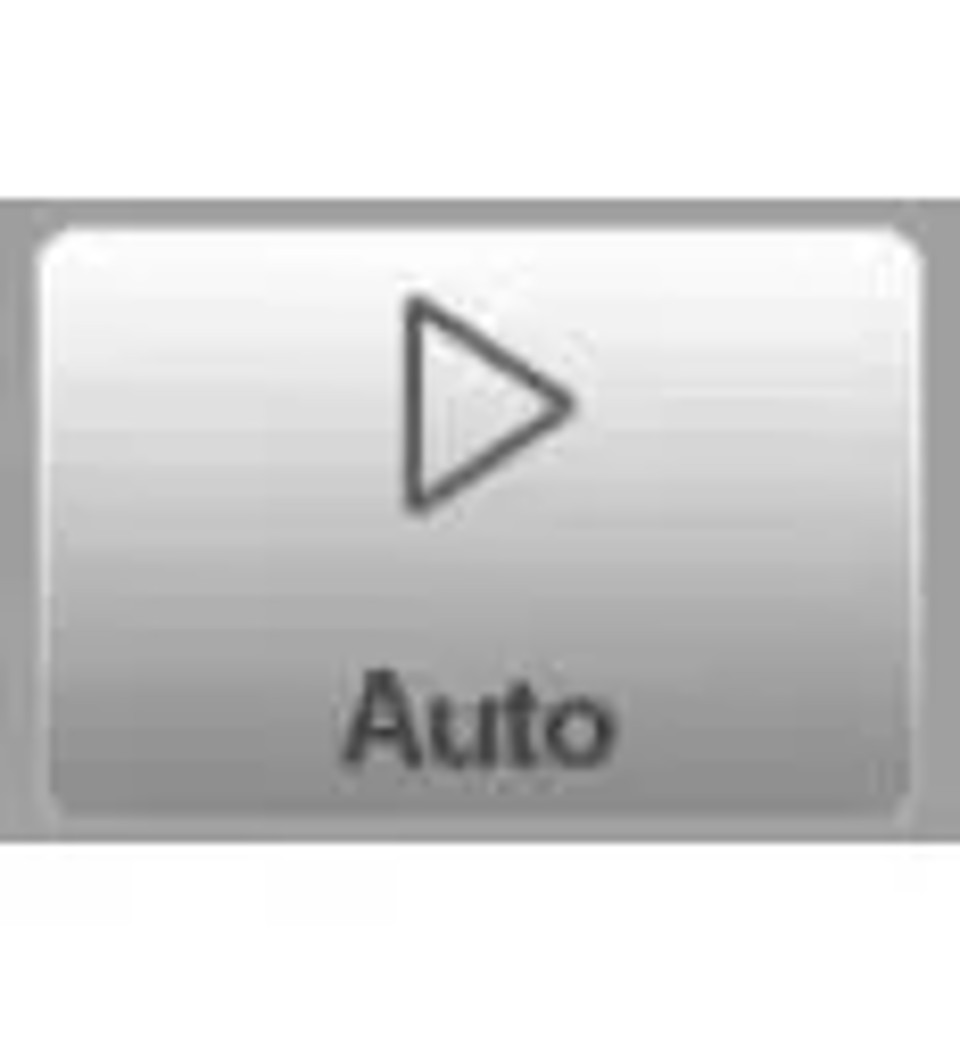

Modo Automático

Los programas de producto completos pueden ejecutarse en modo Automático, que ejecuta todo el proceso de doblado paso a paso automáticamente. El submodo Paso está disponible en modo Automático, permitiendo a los operadores iniciar cada doblado individual manualmente para una producción más controlada.

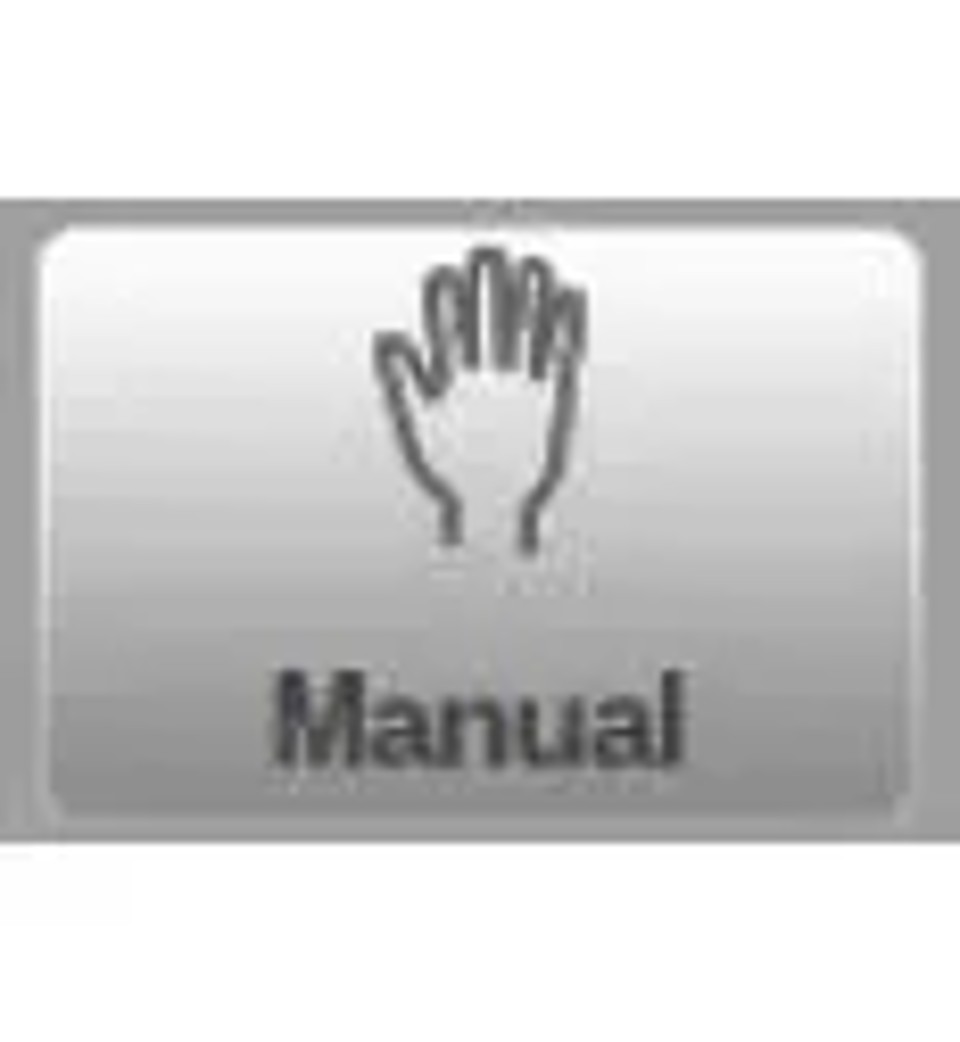

Modo Manual

El modo Manual es un modo de producción completamente independiente que permite programar y ejecutar un solo doblado a la vez. Se utiliza principalmente para probar el rendimiento y la precisión del sistema de doblado antes de la producción a gran escala, ayudando a los operadores a verificar los parámetros de doblado y la funcionalidad del sistema.

Capacidades de Respaldo de Datos y Almacenamiento Externo

El DELEM DA-53T admite el almacenamiento externo tanto de programas de producto como de archivos de configuración de herramientas, que pueden guardarse en una unidad flash USB a través del puerto USB integrado. Esta característica no solo proporciona una solución de copia de seguridad segura para datos de producción críticos, sino que también permite el intercambio fluido de archivos entre múltiples sistemas de control DELEM, facilitando la producción colaborativa y el intercambio de datos.

Ayudas Prácticas de Programación

Funcionalidad Conveniente de Lista de Cajas

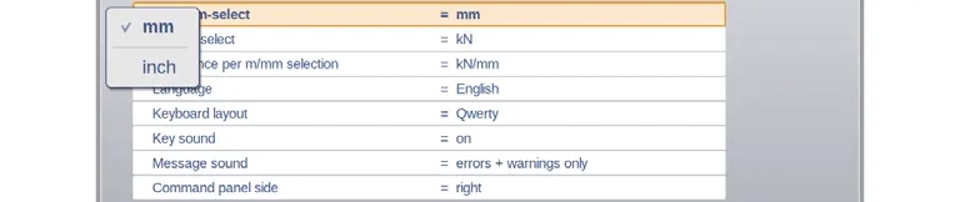

El sistema simplifica la gestión de parámetros con una función intuitiva de lista desplegable. Para parámetros con un conjunto fijo de valores opcionales, los usuarios solo necesitan tocar la línea de parámetro correspondiente para abrir la lista desplegable, ver todas las opciones disponibles y seleccionar el valor deseado con un solo toque.

Para cancelar la selección y cerrar la lista desplegable sin cambiar el parámetro actual, simplemente toque cualquier área fuera de la lista desplegable, asegurando un ajuste de parámetros fluido e ininterrumpido.

Función de Zoom de Parámetros Precisos

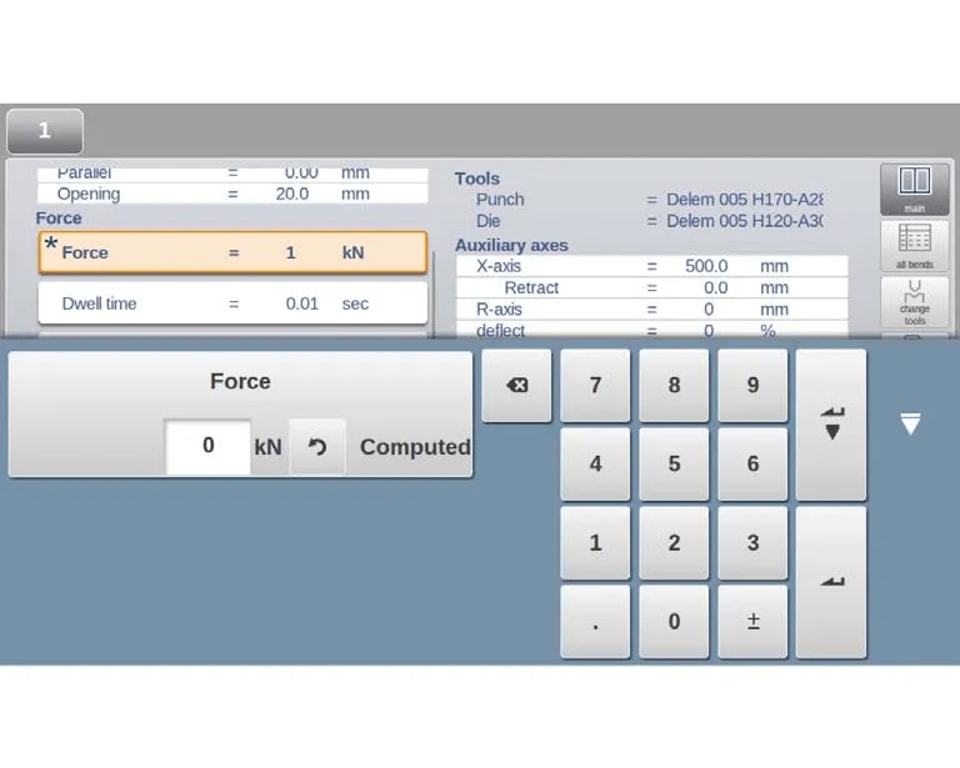

La función de zoom de parámetros es una característica central del DELEM DA-53T, diseñada para ayudar a los operadores a enfocarse en ajustes detallados de parámetros. Cuando se selecciona un parámetro clave (por ejemplo, fuerza de doblado) en el modo Programa, la línea de parámetro correspondiente y las configuraciones relacionadas se amplían automáticamente en la pantalla, permitiendo un ajuste fino más preciso de valores críticos.

Cuando se selecciona un parámetro diferente, el parámetro previamente ampliado vuelve a su tamaño estándar, y el parámetro recién seleccionado se magnifica, asegurando que los operadores siempre tengan una vista clara del parámetro que están ajustando.

Navegación de Interfaz Flexible

En muchos modos funcionales, la pantalla del programa está dividida en múltiples secciones con pestañas para una visualización organizada de diferentes módulos funcionales. Las pestañas pueden cambiarse con un simple toque, y para pestañas que están parcial o completamente ocultas, los usuarios pueden arrastrar la fila de pestañas horizontalmente para llevar la pestaña deseada a la vista y seleccionarla, asegurando un acceso fácil a todas las secciones funcionales.

Entrada y Edición de Texto Fácil

Un cursor móvil está disponible para todos los campos de entrada, permitiendo a los usuarios ingresar valores o texto específicos en cualquier posición dentro de una entrada existente. Simplemente toque la posición deseada en el campo de entrada para que aparezca el cursor, y el contenido de entrada se agregará en esa ubicación exacta, permitiendo una edición precisa de texto y valores.

Entrada Alfanumérica vs. Caracteres Especiales

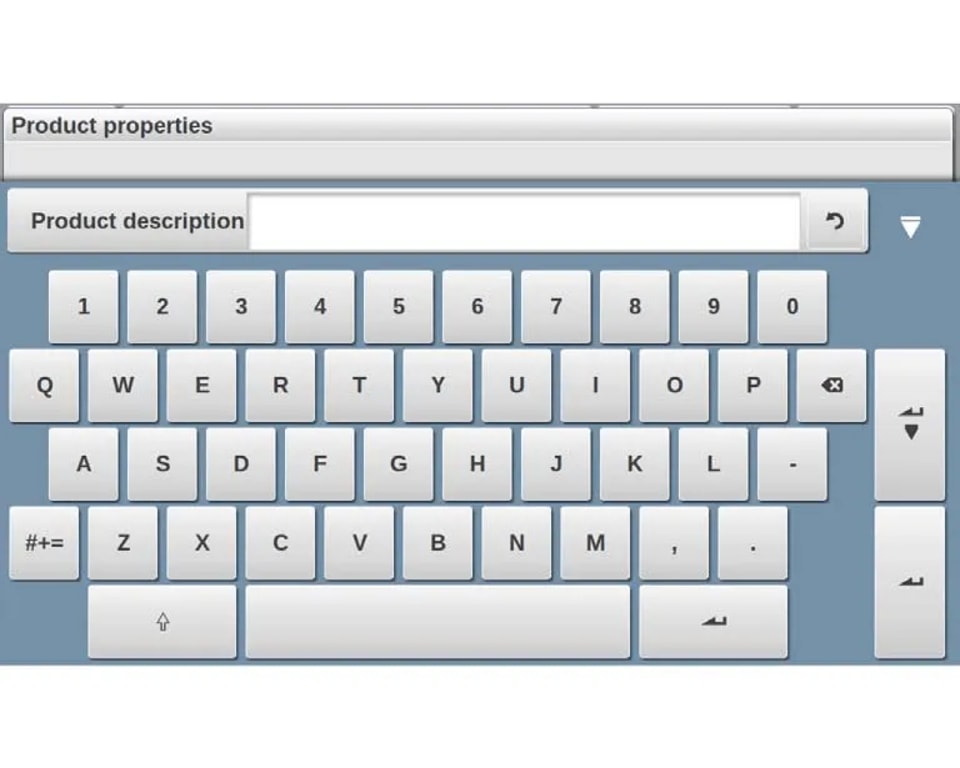

El DELEM DA-53T cuenta con un teclado virtual integral en pantalla que admite entrada alfanumérica y de caracteres especiales, con reconocimiento inteligente de campo de entrada: los campos de entrada numérica filtran automáticamente caracteres no numéricos para prevenir entradas incorrectas, mientras que el acceso completo al teclado está disponible para campos de entrada alfanumérica.

Entrada de Caracteres Especiales

Los caracteres especiales como ?, % y - pueden accederse fácilmente a través de un botón dedicado de caracteres especiales ubicado en la esquina inferior izquierda del teclado en pantalla, mejorando aún más la facilidad de uso del sistema.

Soporte de Conjunto de Caracteres Extendido

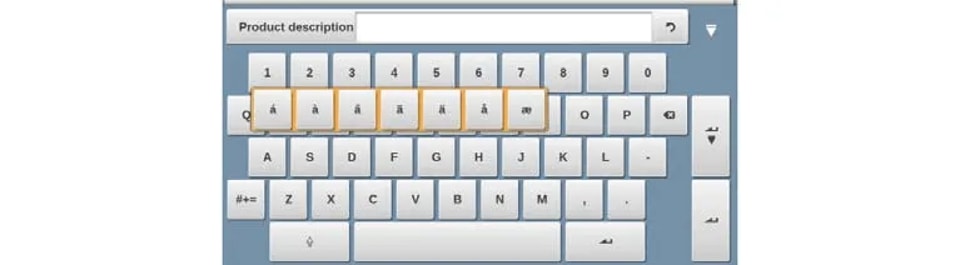

Para caracteres con acento (por ejemplo, á, à, â), los usuarios solo necesitan mantener presionada la letra base correspondiente en el teclado en pantalla para mostrar las opciones de caracteres extendidos, asegurando que el sistema cumpla con los diversos requisitos de entrada de texto de diferentes regiones y usuarios.

Centro de Mensajes Inteligente

El DELEM DA-53T está equipado con un sistema intuitivo de gestión de mensajes que centraliza todas las notificaciones y alertas del PLC, sistemas de seguridad y secuenciador, optimizando la comunicación operativa y la gestión de alertas.

Visualización y Gestión de Mensajes

Los mensajes enviados al Centro de Mensajes se indican mediante un icono dedicado en el panel de título superior, junto a símbolos como el bloqueo de llave. Los usuarios pueden tocar este icono para ocultar temporalmente los mensajes y continuar con la programación sin interrupciones, y tocarlo nuevamente para restaurar la visualización de mensajes en cualquier momento.

Notificaciones de Mensajes Nuevos en Tiempo Real

Cuando se reciben nuevos mensajes o alertas en segundo plano, aparece un indicador visual en el icono del Centro de Mensajes, asegurando que los operadores sean notificados inmediatamente de cualquier actualización del sistema, advertencia o indicación operativa.

Función de Bloqueo de Seguridad

El DELEM DA-53T incluye una función robusta de bloqueo de llave para proteger programas críticos de productos y configuraciones de máquina, evitando accesos y modificaciones no autorizadas.

Bloqueo de Control de Dos Niveles

1. Bloqueo de Programa (Gris): Restringe el sistema solo a la selección de productos y ejecución del modo Automático, bloqueando completamente cualquier modificación a programas existentes.

2. Bloqueo de Máquina (Rojo): Bloquea completamente todo el sistema de control de la máquina, impidiendo todo uso operativo y de programación del panel de control.

Activación y Desactivación del Bloqueo

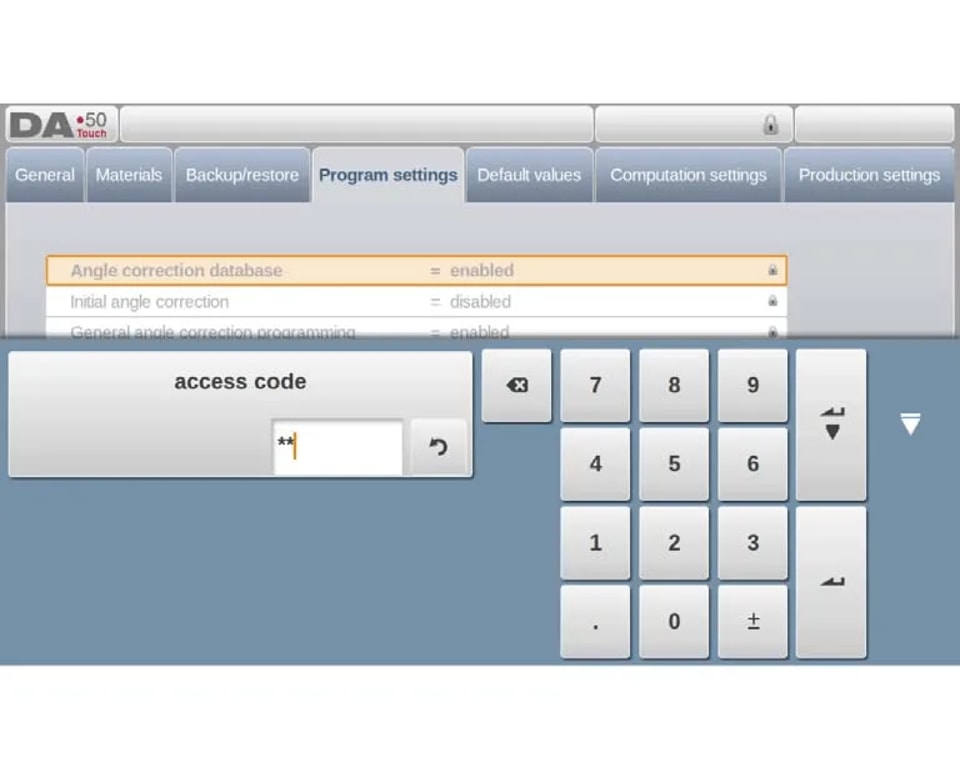

Para activar un bloqueo, toque el símbolo de bloqueo de llave en la pantalla e ingrese el código de acceso preestablecido para habilitar el Bloqueo de Programa o el Bloqueo de Máquina. Las restricciones de bloqueo activas se indican mediante símbolos de candado junto a los parámetros y funciones relevantes. Para desbloquear el sistema, toque nuevamente el símbolo de bloqueo de llave e ingrese el código de acceso correcto; luego desaparecerán los indicadores de bloqueo y se restaurará la funcionalidad completa.

Códigos de Acceso Personalizables

Los códigos de acceso para ambos niveles de bloqueo pueden ser personalizados y modificados por el usuario según sea necesario. Las instrucciones detalladas para la gestión y modificación de códigos se proporcionan en el Manual de Instalación del sistema, otorgando a los usuarios control total sobre las configuraciones de seguridad del sistema.

Posicionamiento Manual Preciso

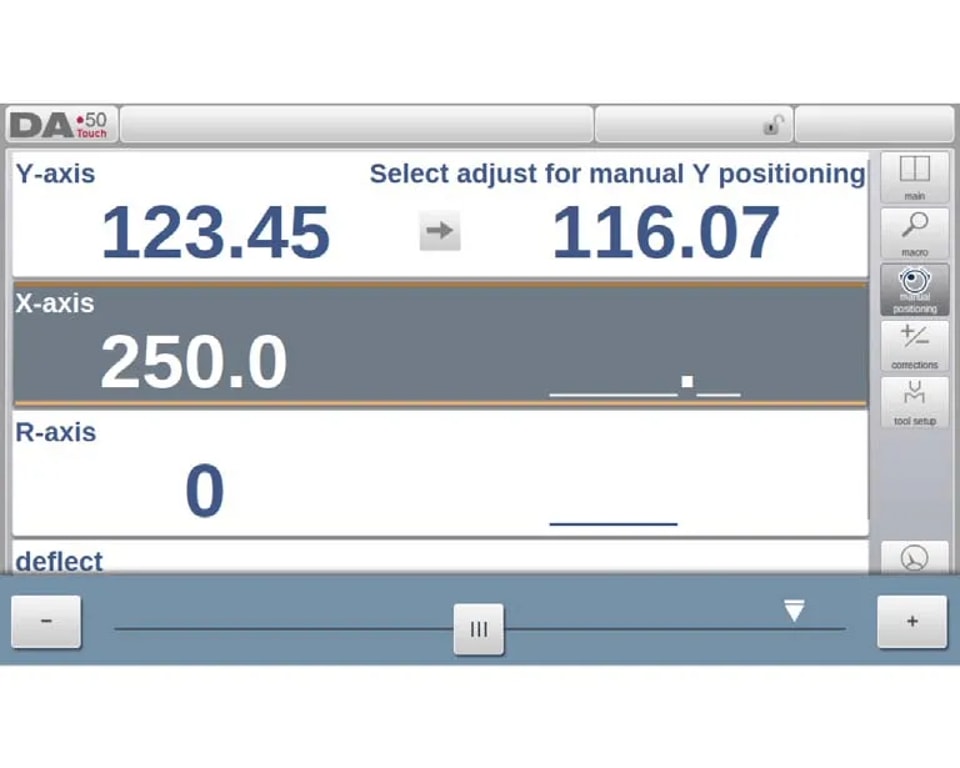

El DELEM DA-53T ofrece una interfaz intuitiva para el posicionamiento preciso de ejes tanto en modos manuales como automáticos. Un control deslizante de velocidad se encuentra en la parte inferior de la pantalla, permitiendo a los operadores ajustar la velocidad del movimiento del eje en tiempo real; el eje deja de moverse inmediatamente al soltar el control deslizante. Botones de ajuste fino están ubicados en ambos extremos del control deslizante para afinar la posición del eje, y un avisador auditivo proporciona retroalimentación en tiempo real durante el movimiento del eje, mejorando la conciencia situacional del operador y garantizando un posicionamiento preciso.

Compatibilidad de Software Versátil

El sistema operativo DELEM DA-53T está diseñado para una compatibilidad perfecta con una amplia gama de soluciones de software de terceros, ofreciendo mayor flexibilidad de control y capacidad de expansión. Esta compatibilidad entre software maximiza la eficiencia operativa del sistema y respalda la integración personalizada con sistemas de producción existentes.

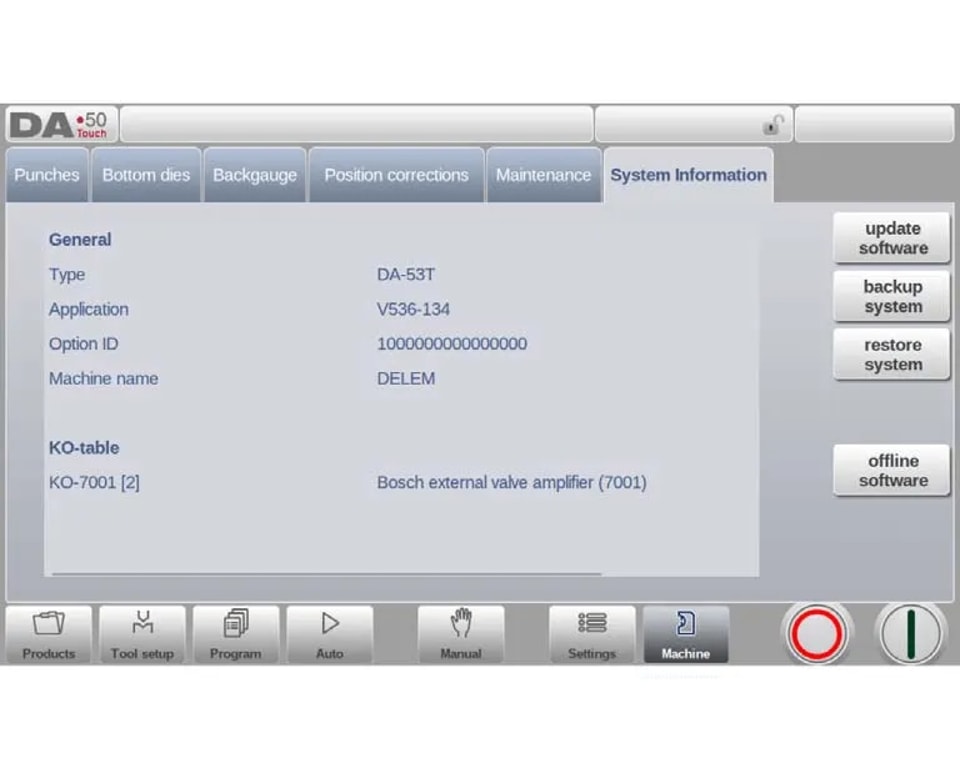

La versión de software actual del sistema de control se muestra en la pestaña Información del Sistema del Modo de Configuración del Sistema de la Máquina, con un formato claro de número de versión (por ejemplo, V 1.2.3) que sigue estas convenciones:

• V: Abreviatura de 'Versión'

• Primer dígito (1): Número de versión principal, actualizado cuando se agregan nuevas funciones principales que pueden cambiar los flujos de trabajo operativos normales

• Segundo dígito (2): Número de versión secundaria, actualizado cuando se agregan nuevas funciones auxiliares o mejoras sin alterar los flujos de trabajo operativos existentes

• Tercer dígito (3): Número de versión de actualización, utilizado para correcciones de errores y ajustes menores a la versión de software actual

Preguntas Frecuentes (FAQ)

¿Cómo navegar eficazmente por la interfaz operativa DELEM DA-53T?

La interfaz DELEM DA-53T está diseñada para una operación intuitiva. El Panel de Navegación persistente en la pantalla principal presenta botones grandes basados en iconos para cambiar con un clic entre todos los modos principales. Familiarizarse con los Paneles de Título, Información y Comandos es clave, ya que proporcionan actualizaciones en tiempo real del estado de la máquina y todas las opciones de control operativo esenciales.

¿Cómo mantener el sistema operativo DELEM DA-53T en condiciones óptimas?

El mantenimiento regular es fundamental para un rendimiento consistente. Verifique con frecuencia los indicadores de la máquina en tiempo real en el Panel de Título y realice inspecciones de rutina de acuerdo con las pautas de mantenimiento del sistema. Aproveche al máximo las funciones integradas de copia de seguridad/restauración de datos para proteger la información crítica de producción, y mantenga el software del sistema actualizado a la última versión. El Panel de Título mostrará indicaciones visuales claras cuando el sistema requiera mantenimiento o atención, garantizando una intervención oportuna.

Conclusión

En resumen, el sistema operativo DELEM DA-53T está diseñado con un enfoque centrado en el usuario, destacándose por su interfaz intuitiva, funcionalidad avanzada de programación precisa y configuraciones personalizables flexibles que se adaptan a diversas necesidades de producción. Sus características destacadas incluyen una pantalla principal bien estructurada, navegación fluida con un solo clic y configuraciones completamente ajustables tanto para la operación de la máquina como para las preferencias del usuario. Todas estas características permiten a los operadores gestionar y ejecutar tareas de metalurgia con la máxima precisión y eficiencia, optimizando los flujos de trabajo de producción y reduciendo los errores operativos.

Para desbloquear todo el potencial del sistema operativo DELEM DA-53T, es esencial familiarizarse completamente con todas sus funciones y comprender cómo aprovecharlas para mejorar la eficiencia y productividad de la producción. Si tiene alguna pregunta o requiere asistencia técnica adicional, por favor contacte a nuestro equipo de soporte en cualquier momento. Además, puede acceder a documentación técnica más detallada y recursos de aprendizaje en nuestro sitio web oficial para mejorar su competencia y habilidades operativas con el sistema DELEM DA-53T.
