Ideas clave de la Guía de operación del ESTUN E21

Para aumentar la eficiencia de sus procesos de fabricación de metal, es fundamental comprender los aspectos básicos de la Guía de funcionamiento de ESTUN E21. Si busca asesoramiento profesional para optimizar el uso de este controlador, ha llegado al lugar indicado.

Este artículo destacará las ideas clave de la Guía de funcionamiento de ESTUN E21, ofreciendo consejos prácticos para agilizar sus procesos operativos. Tanto si es un operador experimentado como si es nuevo en este sistema, estas ideas le proporcionarán los conocimientos necesarios para mejorar la precisión y la productividad en sus tareas. Exploremos la guía y aprovechemos al máximo el potencial del ESTUN E21 para su maquinaria.

Procedimiento básico de operación

Para usar el controlador ESTUN E21 de forma eficiente, primero debe familiarizarse con su proceso básico de funcionamiento. Comience verificando que el controlador esté correctamente conectado y encendido. Una vez activada la máquina, el primer paso es introducir los parámetros operativos requeridos en la pantalla del controlador. Esto incluye elegir el modo de funcionamiento (manual o automático) según las necesidades específicas de la tarea. Seguir estos pasos iniciales garantiza que esté preparado para una operación precisa, de acuerdo con las indicaciones proporcionadas en la Guía de funcionamiento de ESTUN E21.

El proceso básico de cambio de modo y funcionamiento del dispositivo se muestra en la figura.

Programación del controlador ESTUN E21

Programar su plegadora con el ESTUN E21 es sencillo y eficaz. Para programar una tarea, primero acceda al menú de programación del controlador. Esto implica navegar por la interfaz para introducir comandos como los ángulos de plegado, el tipo de material y el espesor del material. Siguiendo estos pasos, puede asegurar que la máquina funcione con la precisión necesaria para tareas complejas, tal como se especifica en la Guía de funcionamiento de ESTUN E21. También puede ajustar y guardar varios programas, lo que permite flexibilidad y eficiencia en las operaciones diarias.

El dispositivo ofrece dos métodos de programación: programación de un solo paso y programación de varios pasos. Los usuarios pueden seleccionar el método adecuado según los requisitos reales del trabajo.

Programación de un solo paso

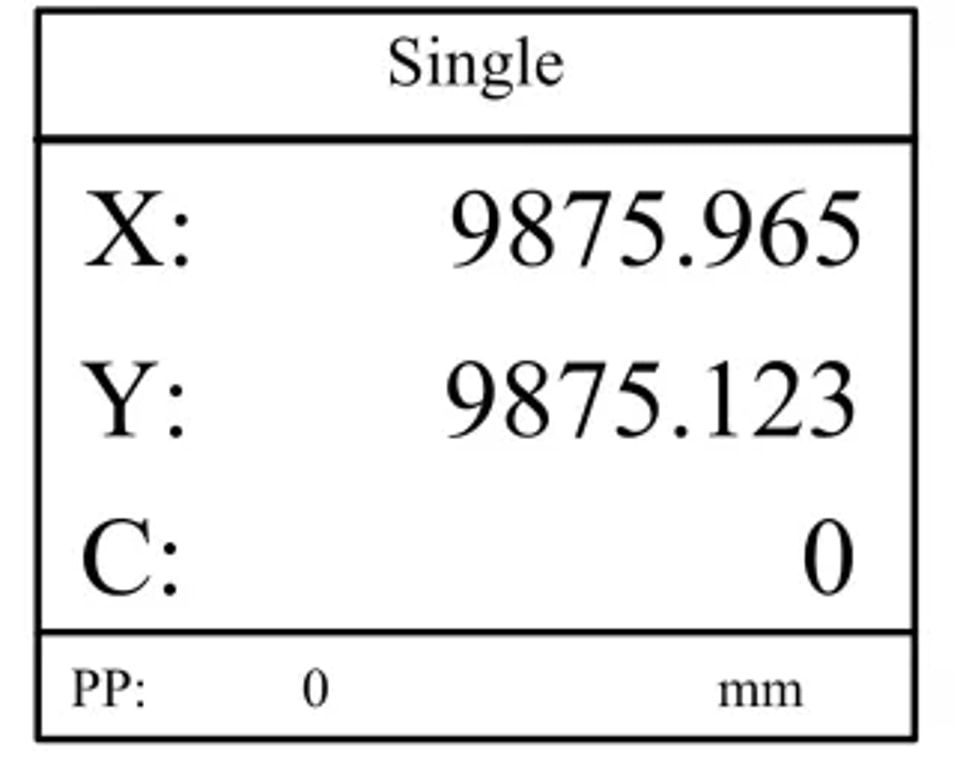

La programación de un solo paso se utiliza normalmente para completar el procesamiento de una pieza en una sola etapa operativa. Cuando el controlador se enciende, accede automáticamente a la página del programa de un solo paso.

Pasos de operación

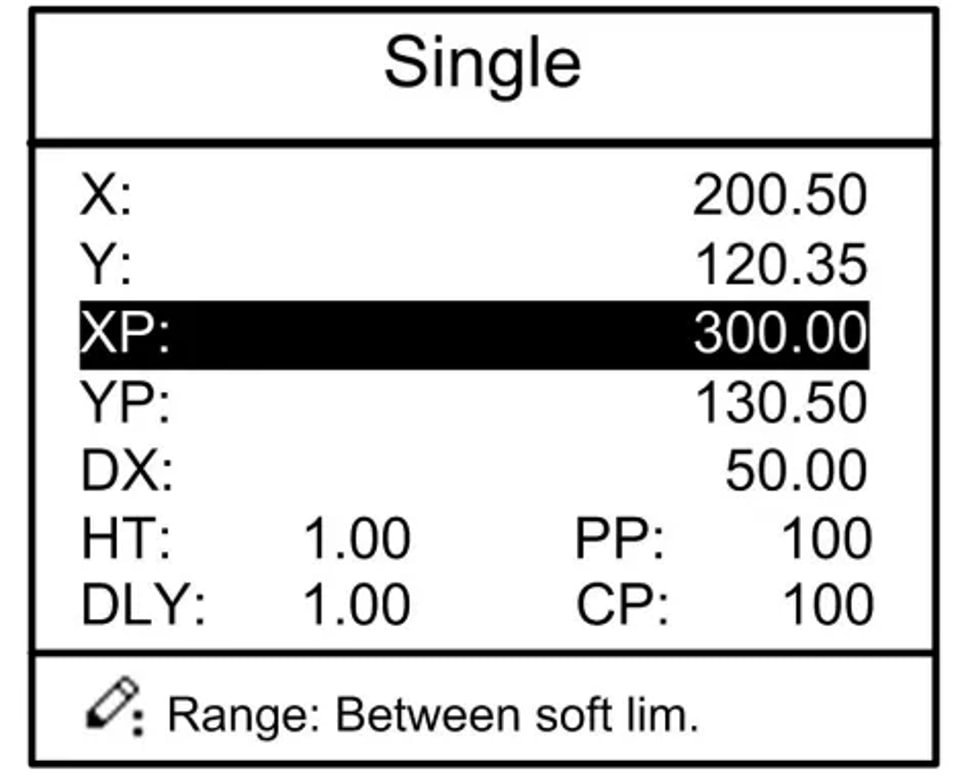

1. Después de que el dispositivo se inicie, entrará automáticamente en la página de configuración del programa de un solo paso.

2. Pulse la tecla designada para seleccionar el parámetro que requiere configuración, use las teclas numéricas para introducir el valor del programa y luego pulse la tecla de confirmación para finalizar la entrada.

Nota: Los parámetros solo pueden configurarse cuando el indicador de Parada está encendido.

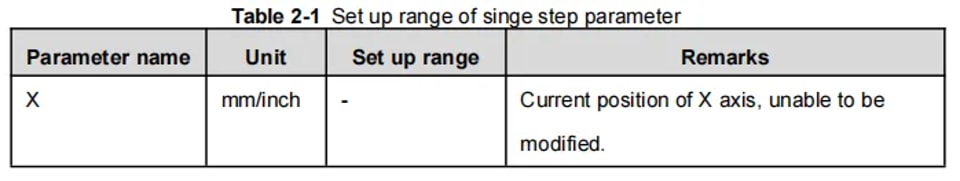

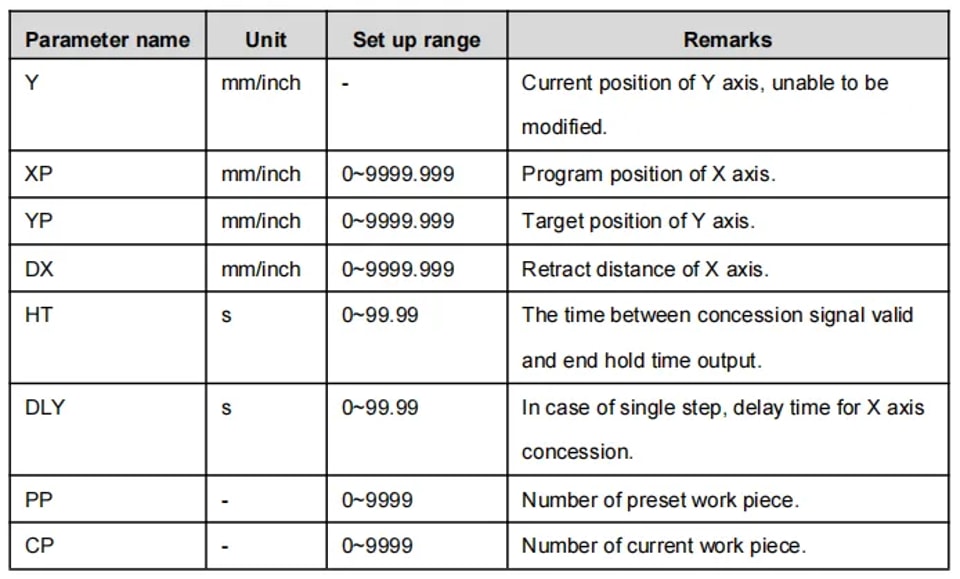

El rango de configuración de los parámetros de un solo paso se muestra en la tabla.

3. Pulse la tecla de inicio

y el sistema funcionará según este programa, como se muestra en la figura.

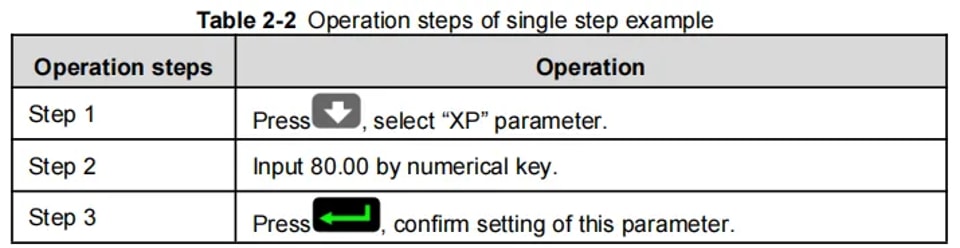

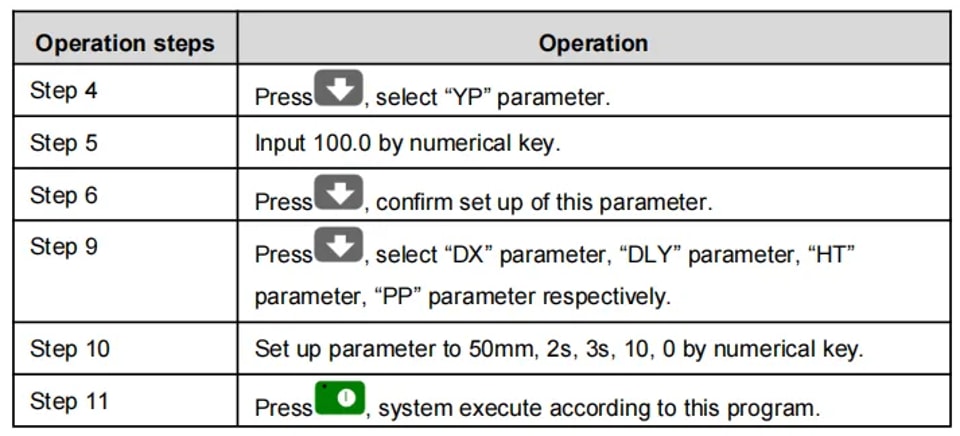

Ejemplo de operación

Según se recomienda en la Guía de operación ESTUN E21, puede mejorar su programa de un solo paso configurando la profundidad de plegado en 100,0 mm y el tope trasero en 80,00 mm. Establezca la distancia de retracción en 50 mm, con un tiempo de espera de concesión de 2 segundos y un tiempo de mantenimiento de 3 segundos. Asigne el número de pieza como 10, asegurando que cada paso operativo se alinee con los detalles proporcionados en la tabla de la guía. Seguir estos ajustes garantiza resultados eficientes y precisos en la fabricación de metal.

Programación multietapa

La programación multietapa está diseñada para procesar una sola pieza mediante múltiples pasos operativos distintos. Permite la ejecución continua de varios pasos, mejorando así la eficiencia del procesamiento.

Pasos de operación

1. Cuando el equipo se enciende, muestra automáticamente la página de parámetros de un solo paso.

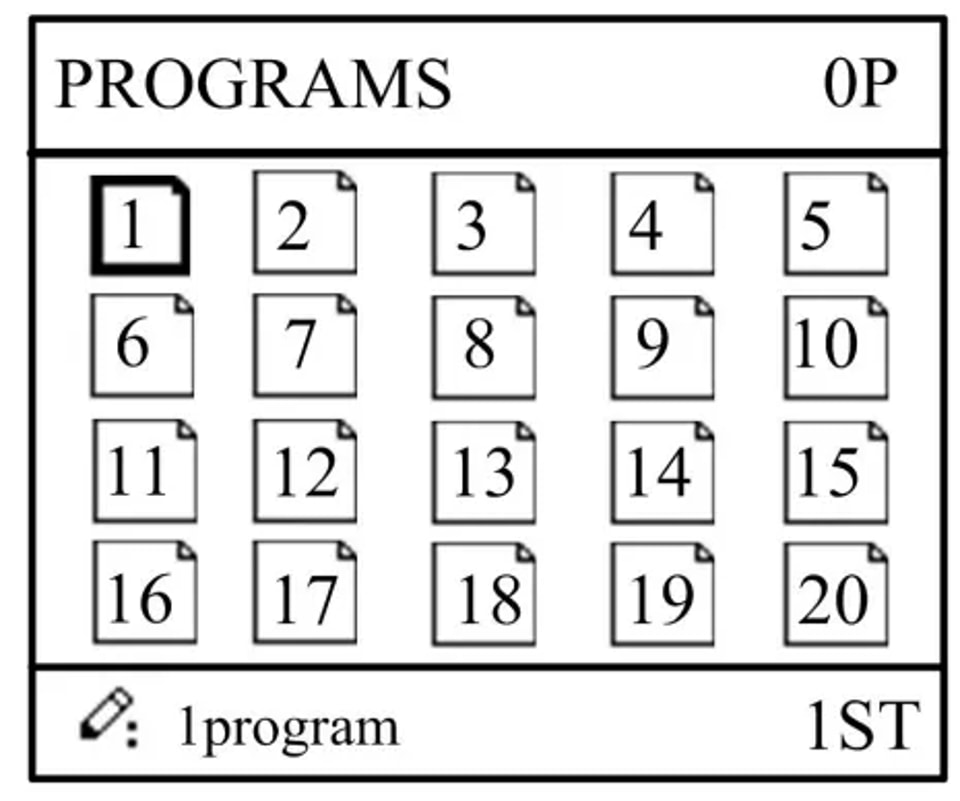

2. Pulse la tecla de modo para ir a la página de gestión de programas, como se muestra en la figura.

3. Pulse la tecla de selección para elegir un número de serie de programa, o introduzca directamente un número de programa (por ejemplo, introduzca “1”).

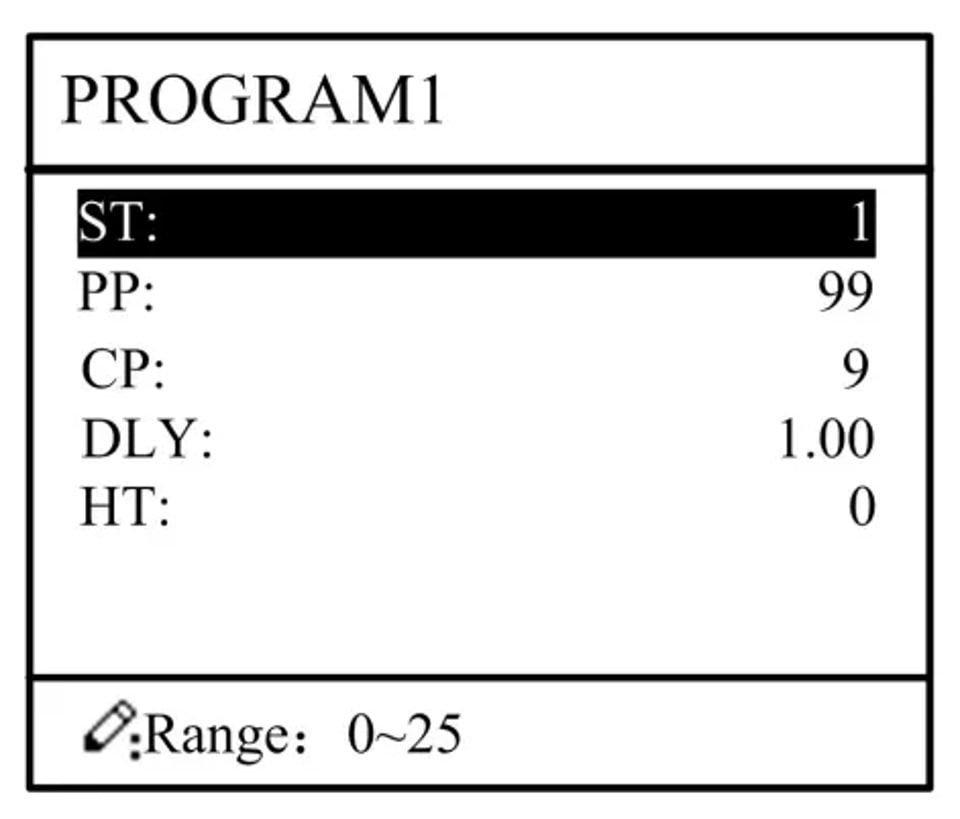

4. Pulse la tecla de confirmación para acceder a la página de configuración del programa multietapa, como se muestra en la figura.

5. Pulse la tecla de flecha hacia abajo para seleccionar el parámetro de programación multietapa que necesita configuración, introduzca el valor deseado y pulse la tecla Enter para activar el ajuste.

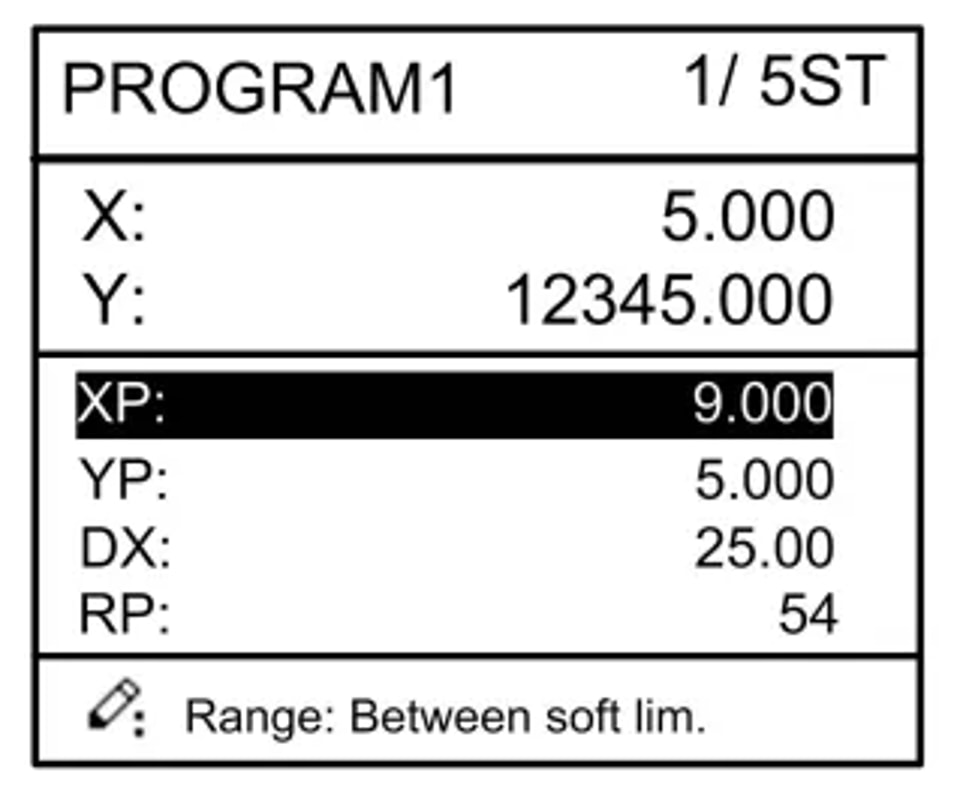

6. Después de completar la configuración, pulse la tecla de flecha hacia la derecha para entrar en la página de configuración de parámetros del paso, como se muestra en la figura.

7. Pulse la tecla de flecha hacia abajo para seleccionar el parámetro del paso que requiere configuración, introduzca el valor del programa y pulse la tecla Enter para confirmar el ajuste.

8. Utilice las teclas de flecha izquierda y derecha para cambiar entre pasos. Si está en el primer paso, al pulsar la flecha izquierda irá a la última página de configuración de parámetros del paso; si está en el último paso, al pulsar la flecha derecha volverá a la primera página de configuración de parámetros del paso.

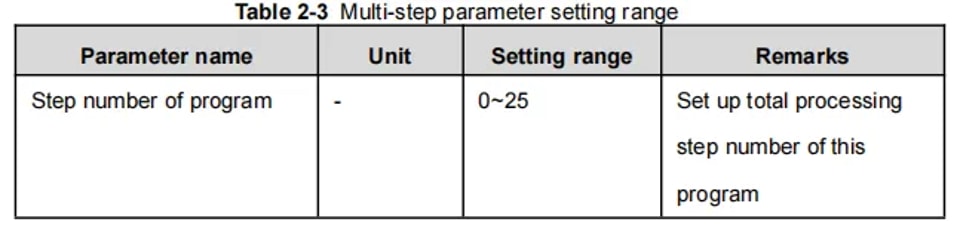

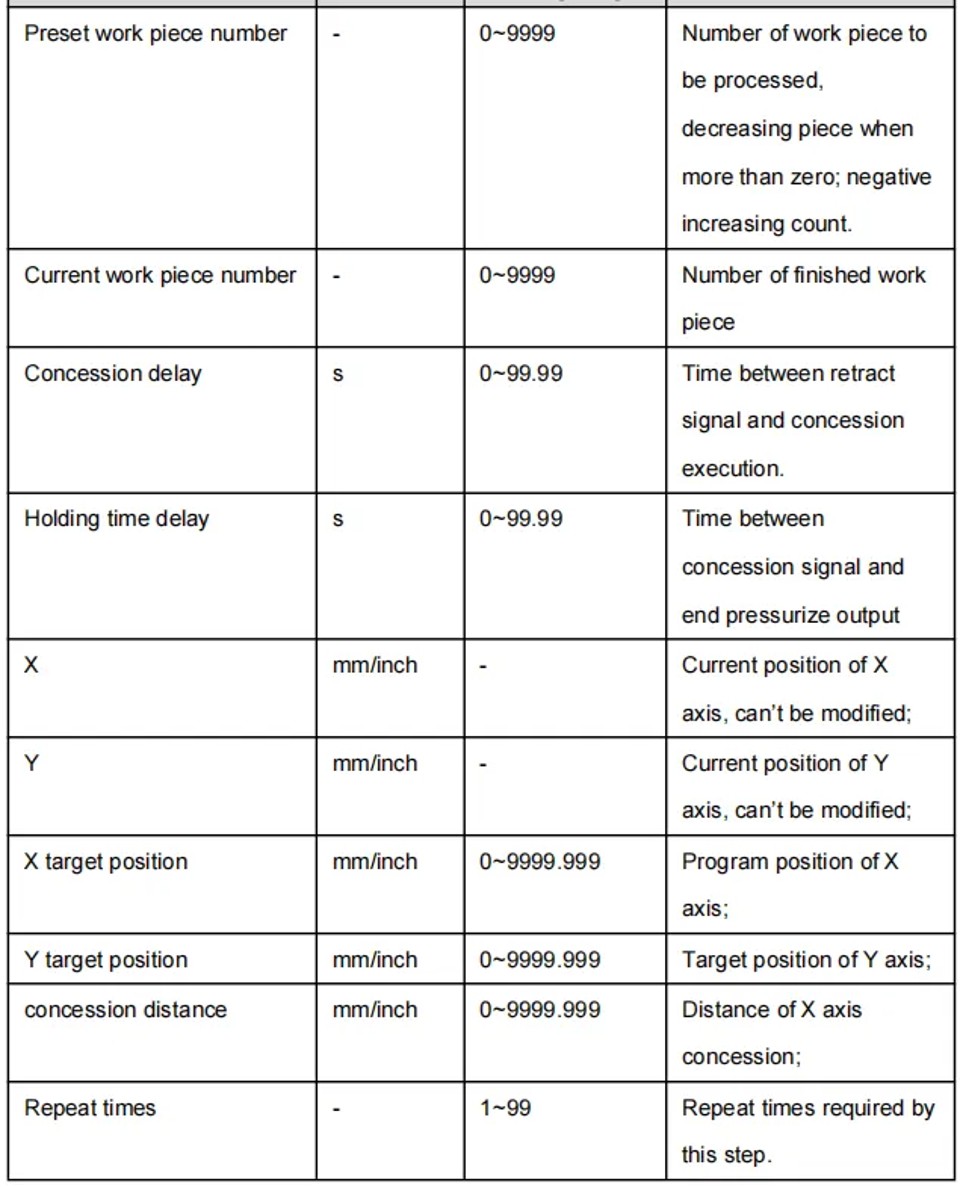

El rango de configuración de los parámetros multietapa se muestra en la tabla.

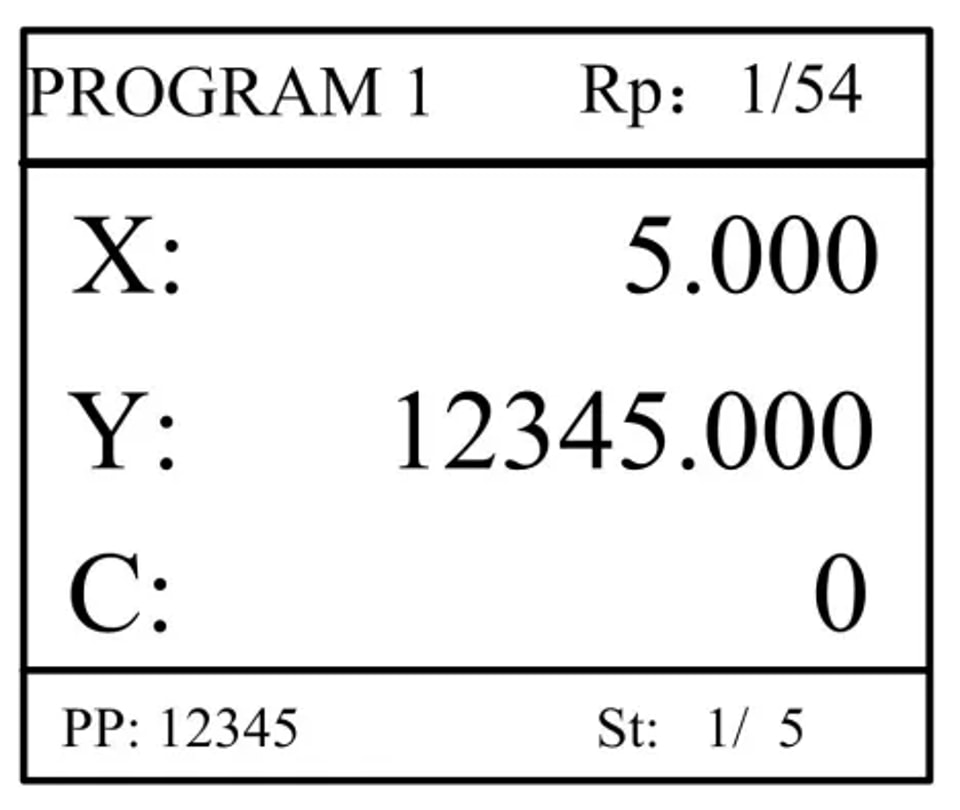

9. Pulse la tecla de inicio y el sistema funcionará según este programa, como se muestra en la figura.

Ejemplo de operación

Antecedentes: Como se ilustra a continuación, es necesario procesar 50 unidades de una sola pieza, con los siguientes requisitos:

• Primera plegada: 50 mm

• Segunda plegada: 100 mm

• Tercera plegada: 300 mm en la dirección opuesta

Análisis: En función de las especificaciones de la pieza y de las condiciones técnicas de la máquina:

• Primera plegada: Ajuste la posición del eje X a 50,0 mm, la posición del eje Y a 85,00 mm y la concesión a 50 mm.

• Segunda plegada: Ajuste la posición del eje X a 100,0 mm, la posición del eje Y a 85,00 mm y la concesión a 50 mm.

• Tercera plegada: Ajuste la posición del eje X a 300,0 mm, la posición del eje Y a 85,00 mm y la concesión a 50 mm.

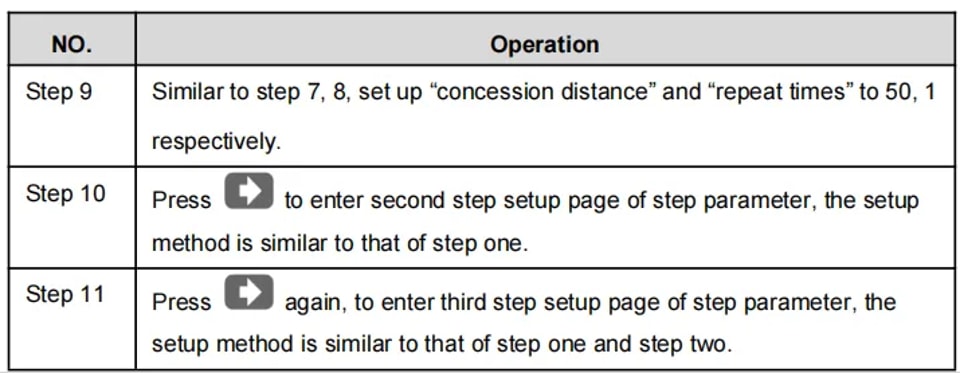

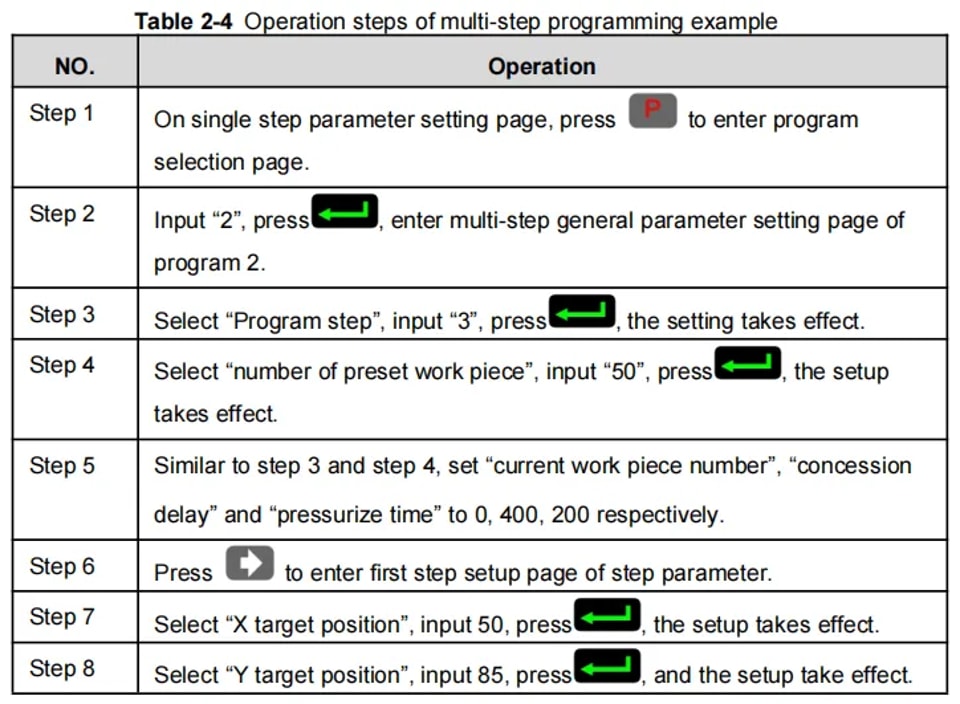

Edite el programa de procesamiento de esta pieza en el Programa N.º 2. El proceso de operación específico se muestra en la tabla.

Al utilizar la Guía de operación ESTUN E21, una programación multietapa eficiente se basa en los siguientes puntos clave:

• Volver al paso inicial: después de finalizar la programación multietapa, vuelva siempre al paso inicial para garantizar que el programa se ejecute en la secuencia correcta.

• Navegación de parámetros: use las teclas de flecha izquierda y derecha para recorrer y modificar eficazmente todos los parámetros de los pasos.

• Ajustes del programa: los programas pueden editarse y revisarse según sea necesario, lo que garantiza flexibilidad y adaptabilidad.

• Procesamiento automatizado: después de completar un lote (por ejemplo, 50 piezas), el sistema se detiene automáticamente. Puede reiniciarlo para procesar sin problemas el siguiente lote.

Seguir estos pasos, guiados por la Guía de operación ESTUN E21, garantiza un rendimiento óptimo de la máquina y una alta productividad.

Ajuste de parámetros

Los usuarios pueden configurar todos los parámetros necesarios para el funcionamiento normal del sistema, incluidos los parámetros del sistema, los parámetros del eje X y los parámetros del eje Y.

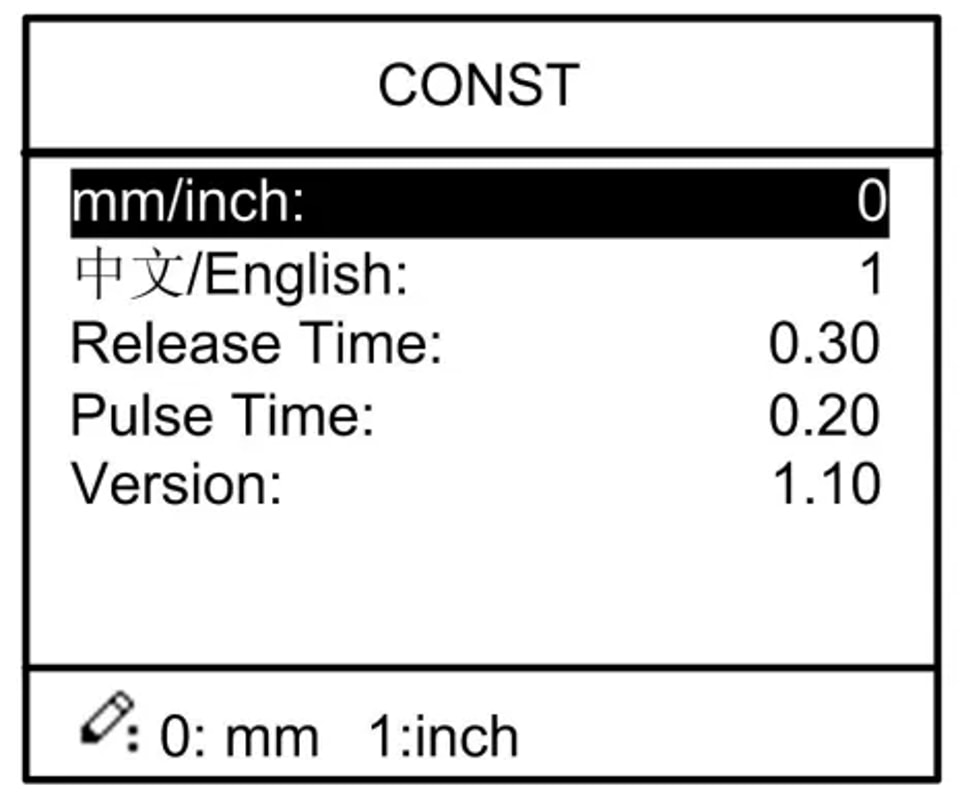

1. En la página de gestión de programas, pulse la tecla P para acceder a la página de constantes de programación (como se muestra en la figura). En esta página puede configurar las constantes de programación.

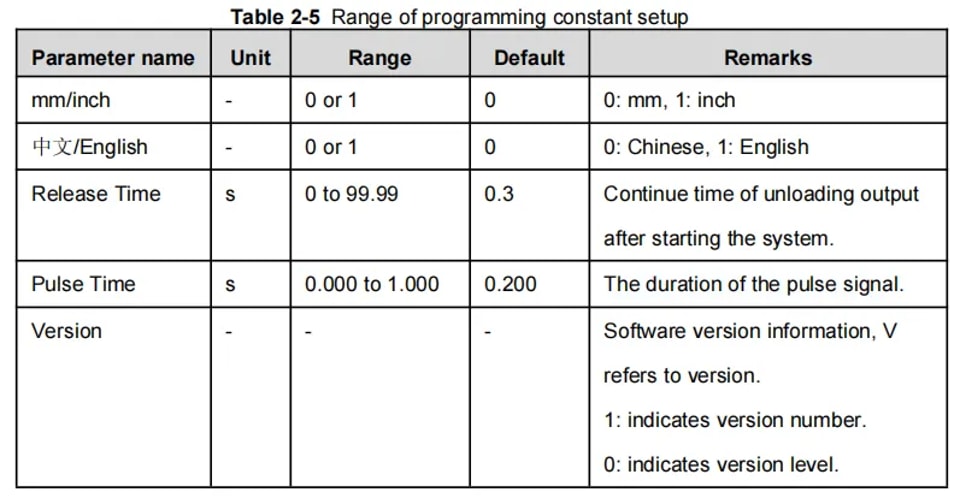

El rango de configuración de las constantes de programación se muestra en la tabla.

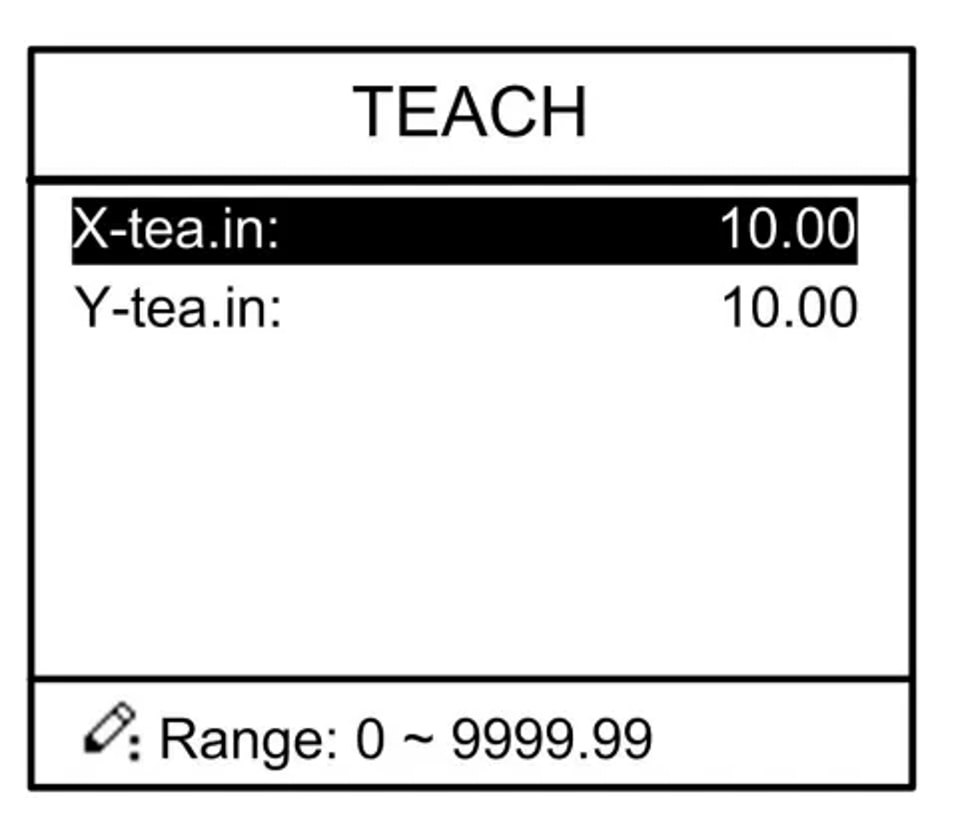

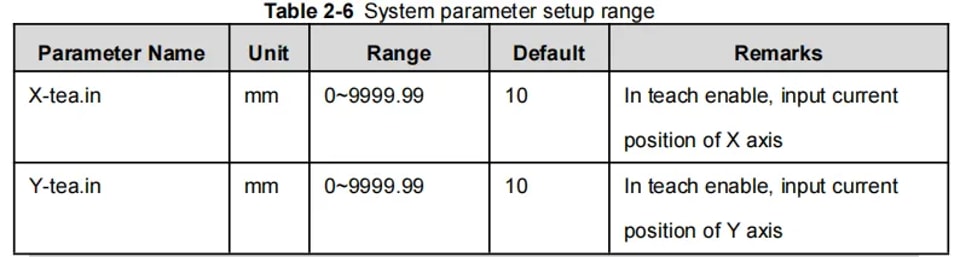

2. Introduzca la contraseña “1212” y pulse la tecla Enter para abrir la página de enseñanza (como se muestra en la figura). Configure aquí los parámetros, y el rango de configuración de parámetros se muestra en la tabla.

Cómo enseñar: La Guía de Operación de ESTUN E21 recomienda medir las posiciones del tope trasero y del carro para garantizar la precisión. Si la medición directa resulta difícil, programe un proceso y luego mida la pieza terminada. Este método garantiza la exactitud y se alinea con las estrategias de la guía para lograr un rendimiento óptimo de la máquina.

3. Pulse la tecla P para volver a la página de constantes de programación.

Ajuste manual

En el modo de paso único, puede controlar manualmente el movimiento de los ejes pulsando las teclas correspondientes. Este método ayuda a los usuarios a ajustar la máquina herramienta y la pieza de trabajo.

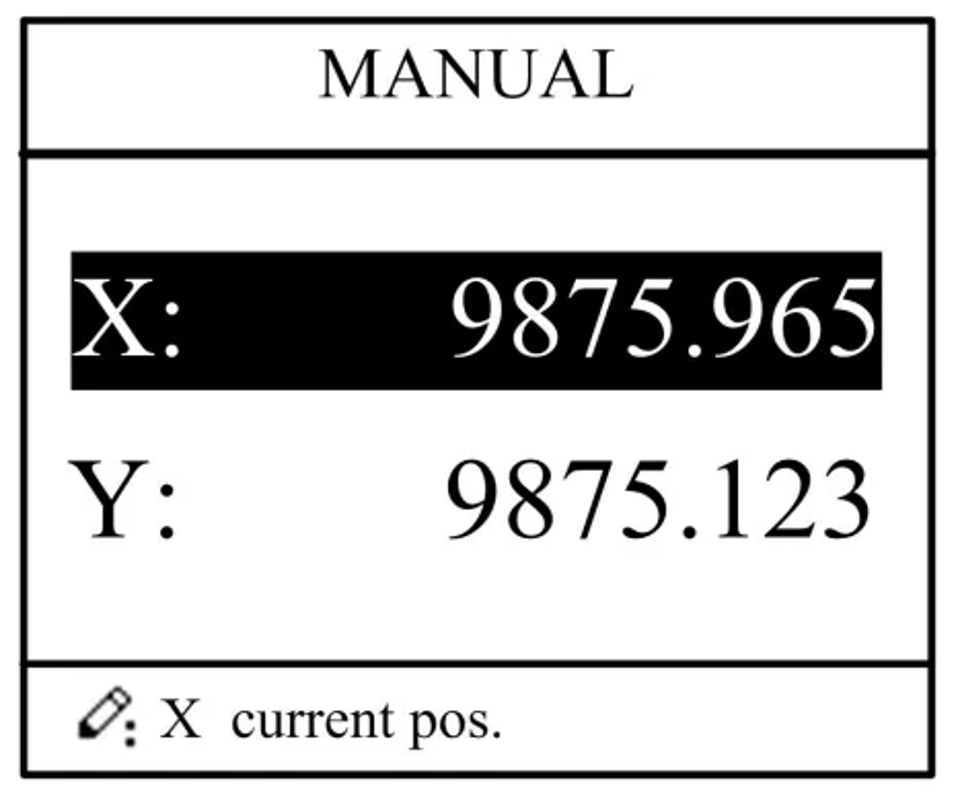

1. En la página de configuración de parámetros de paso único, pulse la tecla Más o Menos para cambiar a la página manual (como se muestra en la figura).

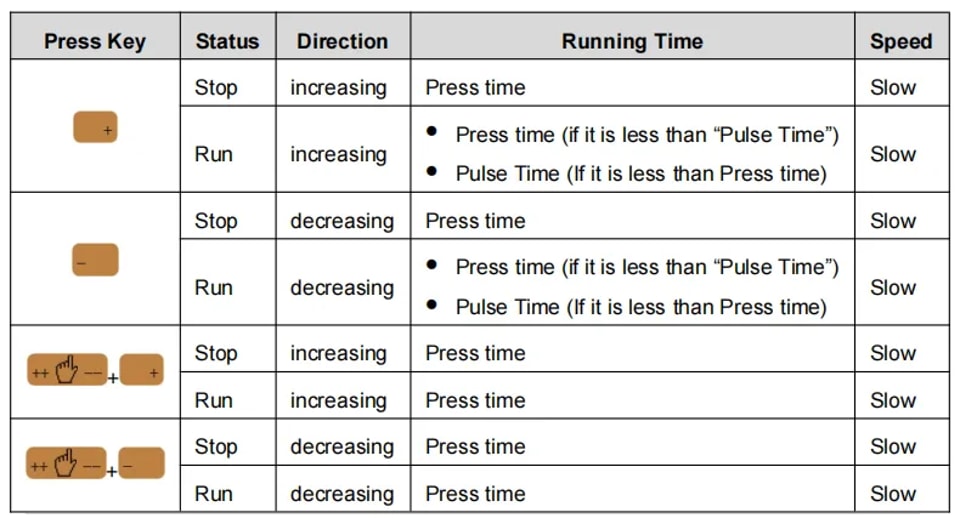

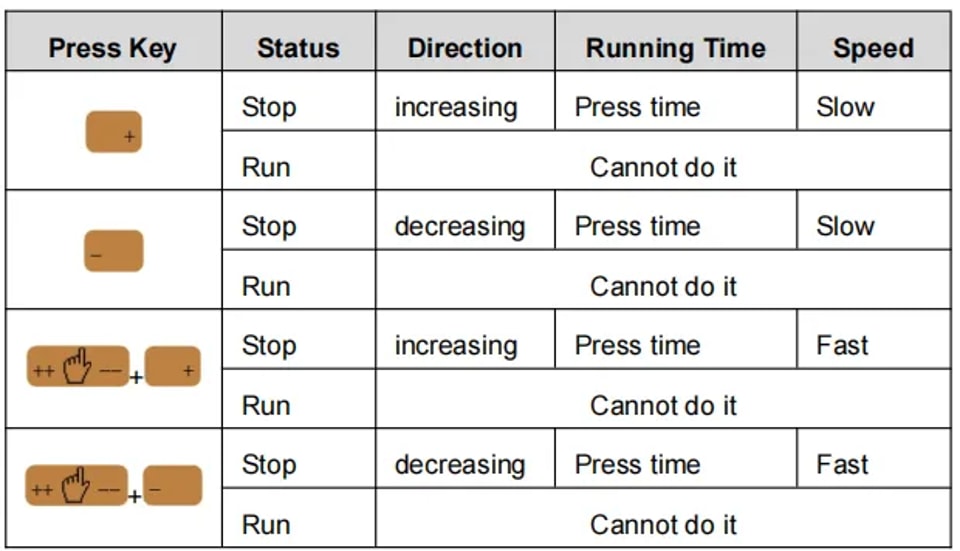

2. Ajuste la posición del eje según sus necesidades reales, siguiendo las especificaciones de la tabla anterior:

◦ Si el modo de accionamiento del eje correspondiente es un motor convencional: [Siga los detalles específicos de operación en la tabla de la guía original]

Nota: Cuando el sistema está en estado de funcionamiento, el ajuste manual solo funciona para el eje X.

◦ Si el modo de accionamiento del eje correspondiente es controlado por frecuencia: [Siga los detalles específicos de operación en la tabla de la guía original]

1. Pulse la tecla P para volver a la página de configuración de parámetros de paso único.

Preguntas frecuentes (FAQ)

¿Cómo ayuda la Guía de Operación de ESTUN E21 a mejorar la precisión de la máquina?

La guía ofrece orientación detallada sobre los procesos de calibración y alineación, pasos fundamentales para lograr operaciones precisas. Seguir de forma constante estas indicaciones puede mejorar considerablemente la exactitud y el rendimiento general de la máquina.

¿Qué pasos de solución de problemas se describen en la Guía de Operación de ESTUN E21?

La Guía de Operación de ESTUN E21 describe varias medidas de solución de problemas, como inspeccionar las conexiones eléctricas, comprobar los códigos de error que aparecen en la pantalla y consultar el manual para resolver errores específicos.

Conclusión

En resumen, la Guía de Operación de ESTUN E21 ofrece información clave para el funcionamiento eficiente de su equipo. Los puntos clave a recordar incluyen dominar el proceso básico de operación, comprender la programación de paso único y gestionar con destreza la programación de varios pasos. Esta guía garantiza que los operarios dispongan de los conocimientos básicos necesarios para mejorar el rendimiento y la productividad de la máquina.

Una configuración correcta y un mantenimiento periódico son fundamentales para prolongar la vida útil y mantener el rendimiento de su plegadora. Siguiendo estas pautas y realizando un mantenimiento rutinario, puede reducir el tiempo de inactividad y aumentar la eficiencia de producción. Si necesita asistencia más detallada o tiene alguna pregunta adicional, no dude en ponerse en contacto con nuestro equipo. Además, puede consultar otros documentos relacionados en nuestra sección de documentación para obtener más información.
