Guía para el aprovechamiento total del sistema ESTUN E300

Cuando se trata de comprender el ESTUN E300, muchos usuarios están deseosos de aprender cómo sacar el máximo partido a esta potente herramienta. Si busca información detallada y consejos prácticos para aprovechar el sistema de forma eficaz, ha llegado al lugar adecuado. En este artículo, analizaré cómo el ESTUN E300 puede marcar la diferencia a la hora de optimizar su flujo de trabajo y aumentar la productividad. Tanto si es nuevo en los productos ESTUN como si desea obtener el máximo rendimiento de su configuración actual, esta guía le proporcionará las estrategias clave y la información que necesita para aprovechar plenamente el ESTUN E300 al máximo de su potencial.

Introducción

La descripción general del ESTUN E300 destaca cómo este avanzado dispositivo de control numérico (NC) sirve como solución específica para la máquina de plegado por torsión. Aprovechando los años de experiencia de ESTUN, el E300 ofrece una solución integral y rentable, respaldada por su propia tecnología de control de accionamiento.

Para aprovechar al máximo el ESTUN E300, es fundamental comprender sus principales características y especificaciones. El dispositivo cuenta con una estructura de producto integrada alimentada por un procesador A8 de alto rendimiento. Está equipado con una vibrante pantalla en color de 18 bits, de 5,6 pulgadas y matriz de puntos 640 × 480, que mejora la interacción visual y la usabilidad. Además, el E300 incluye puertos de E/S integrados, puertos serie y un puerto USB, ofreciendo opciones de conectividad versátiles.

El funcionamiento del E300 es intuitivo gracias a los botones de fácil acceso situados en su panel frontal. Además, el armario suspendido personalizado alberga el interruptor de la bomba y el botón de parada de emergencia, adaptándose a las necesidades específicas del usuario. Este cuidadoso diseño garantiza una mayor seguridad y eficiencia operativa.

Aprovechando los conocimientos de la descripción general del ESTUN E300, los usuarios pueden optimizar las capacidades del dispositivo para obtener un rendimiento y una fiabilidad superiores en sus aplicaciones.

Características

Características principales del ESTUN E300:

1. Compatibilidad multieje:El dispositivo E300 puede gestionar hasta cuatro ejes: eje X, eje Y, eje R y eje C, proporcionando un control versátil para operaciones de plegado complejas.

2. Cálculos automáticos:El sistema calcula eficientemente las posiciones del bloque en función del ángulo de plegado, el material, el espesor y los parámetros del molde, agilizando los procesos de configuración.

3. Control de alta precisión:Con sistemas servo que gestionan el eje X y el eje R, puede lograr un control preciso del tope trasero, mejorando la exactitud de los plegados.

4. Control flexible del eje C:Elija entre opciones hidráulicas o mecánicas para controlar el eje C, según sus necesidades operativas.

5. Programación completa:Programe tanto en valor absoluto como en ángulo, lo que permite flexibilidad en la configuración de la máquina.

6. Gestión de parámetros:Realice fácilmente copias de seguridad, restauración, importación y exportación de parámetros para simplificar la puesta en marcha de la máquina y garantizar un funcionamiento fluido.

7. Edición eficiente de programas:Mejore la eficiencia operativa editando los programas en una sola página, minimizando el tiempo de inactividad y aumentando la productividad.

8. Control avanzado de tiempos:Programe directamente a través del E300 el tiempo de permanencia y el retardo de retracción, sustituyendo los relés temporizados tradicionales para lograr una mayor precisión.

9. Seguridad y eficiencia:El dispositivo ayuda a evitar interferencias o colisiones del troquel y permite ajustar las distancias de apertura, garantizando operaciones seguras y eficientes.

10. Monitoreo en tiempo real:Vea en la página de Monitor las actualizaciones de estado en tiempo real de las entradas, salidas, válvulas y posibles fallas, lo que garantiza un mantenimiento preventivo.

11. Ajustes automáticos:Aproveche ajustes automatizados como la posición cero del eje R y las posiciones del punto de sujeción, facilitando transiciones de operación sin interrupciones.

12. Manipulación versátil de materiales:Programe la información del material y del troquel directamente en el sistema para operaciones de plegado a medida.

13. Modos de operación:Elija entre los modos Jog, único y continuo para distintas necesidades de trabajo, cubriendo una amplia gama de requerimientos de producción.

14. Configuración personalizable:Los ajustes de idioma y de unidades son configurables para adaptarse a los requisitos de la interfaz que prefiera.

15. Asignación de puertos IO:Asigne libremente los puertos IO, y el dispositivo detectará duplicados para evitar errores.

16. Opciones de posicionamiento:Utilice posicionamiento bilateral y unilateral, incluida una función de holgura para piezas cortas, para optimizar el uso de la máquina.

17. Puntos de referencia:Enseñe o busque fácilmente puntos de referencia para agilizar los procedimientos de configuración.

18. Control manual:Los ejes controlados por servo pueden moverse manualmente, ofreciendo un control directo para los ajustes.

19. Protección de datos:El almacenamiento de memoria en tiempo real protege los parámetros, las posiciones y los programas frente a interrupciones de energía, manteniendo la continuidad y la fiabilidad.

Al comprender y aprovechar las funciones del ESTUN E300, puede optimizar el rendimiento de su máquina y mejorar la eficiencia de su producción. Tanto si trabaja con tareas de plegado complejas como con operaciones sencillas, la descripción general del ESTUN E300 le ofrece la información que necesita para modernizar sus procesos de fabricación.

Aspecto

Panel de control

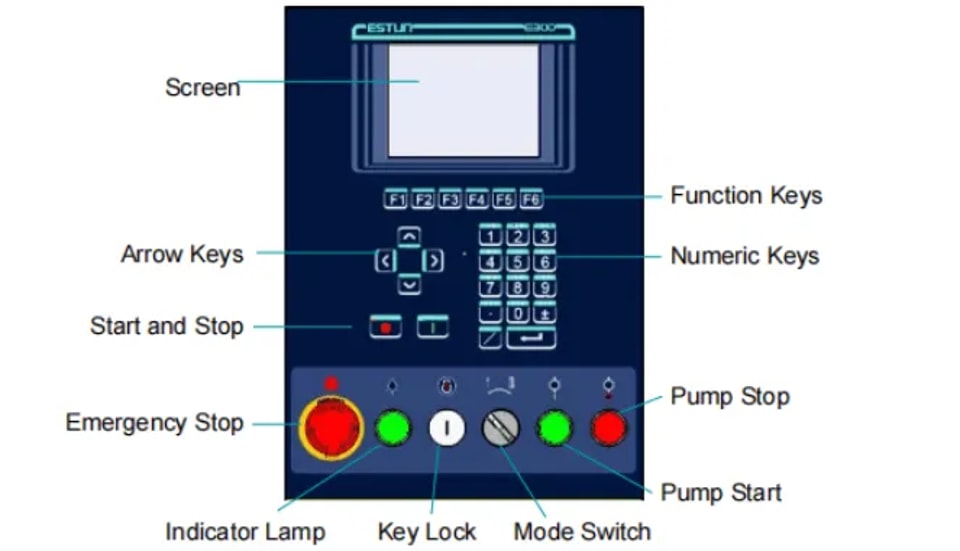

La siguiente figura muestra el aspecto del dispositivo suspendido e incluye muchos elementos.

A continuación se describen cada uno de los elementos.

1. PantallaPantalla de matriz de puntos de 5,6 pulgadas, 640 × 480, color completo de 18 bits.

2. Teclas de funciónTeclas de función, que corresponden a las opciones situadas en la parte inferior de cada página.

3. Teclas numéricas: Consta deBORRAR, NÚMEROS, PUNTO, ± yINTRO. Se utilizan a menudo en programación y configuraciones.

4. Teclas de flecha: Al pulsar estos botones, se puede mover el cursor.

5. Inicio y parada: PulseINICIOcuando el programa haya finalizado, y cada eje podrá realizar el posicionamiento. PulsePARADAy la máquina dejará de funcionar

6. Selector de modo: Gire este selector para cambiar el modo de operación entreSimpleyAvance incremental. NOTA: Para cambiar el modo de operación aContinuomodo, gire el selector aSimplemodo, y ajuste el parámetroAutomáticoaHabilitaren la HMI.

7. Parada de emergencia: En caso de parada de emergencia, utilice elPARADA DE EMERGENCIAcontrolador.

8. Bloqueo con llave: Un bloqueo con llave que puede encender o apagar el dispositivo.

9. Lámpara indicadora: Cuando el dispositivo está encendido, la lámpara indicadora puede iluminarse.

10. Arranque de la bomba: Al pulsar este botón se puede encender la bomba de aceite, indicando que la máquina está lista.

11. Parada de la bomba: Al pulsar este botón se puede apagar la bomba de aceite, indicando que la máquina no puede funcionar. Además, esta señal puede cortarse cuandoPARADA DE EMERGENCIAel botón fue presionado hacia abajo.

Puertos

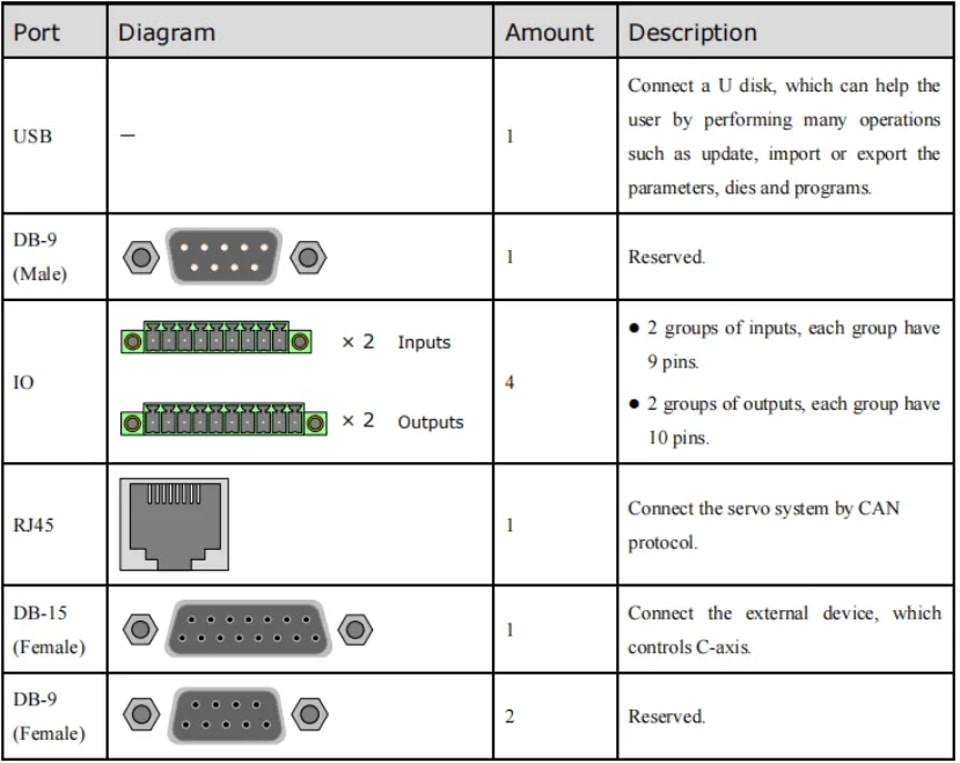

El resumen general del ESTUN E300 destaca las características de conectividad del equipo, incluidos seis tipos de puertos para la integración con dispositivos externos. Estos puertos mejoran la funcionalidad del E300. La tabla a continuación en el resumen ofrece descripciones detalladas de cada puerto.

Al comprender y aprovechar estas conexiones, los usuarios pueden sacar el máximo partido de las capacidades del ESTUN E300 y garantizar un funcionamiento fluido con otros dispositivos.

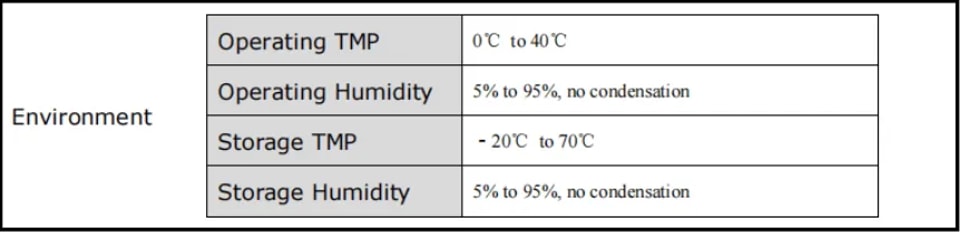

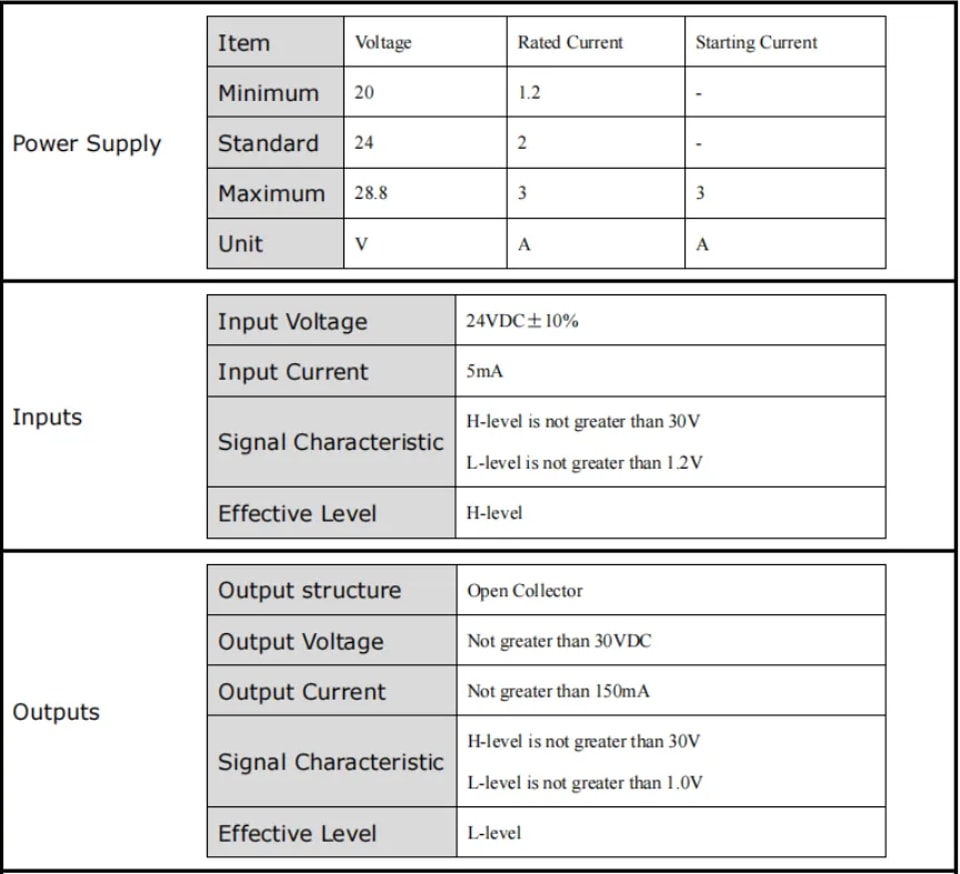

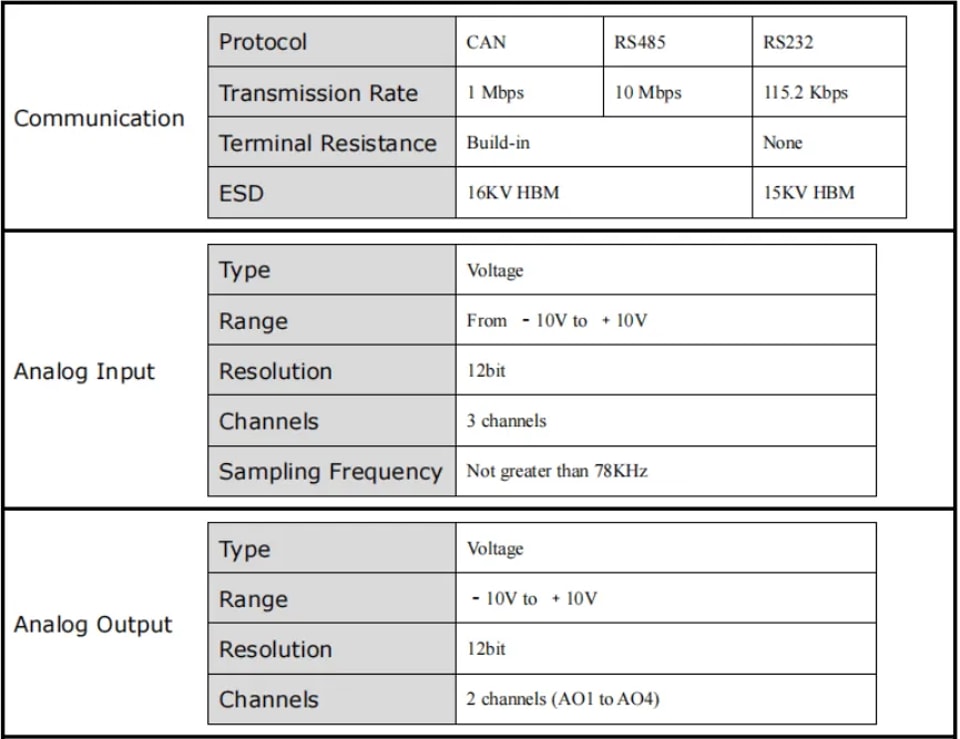

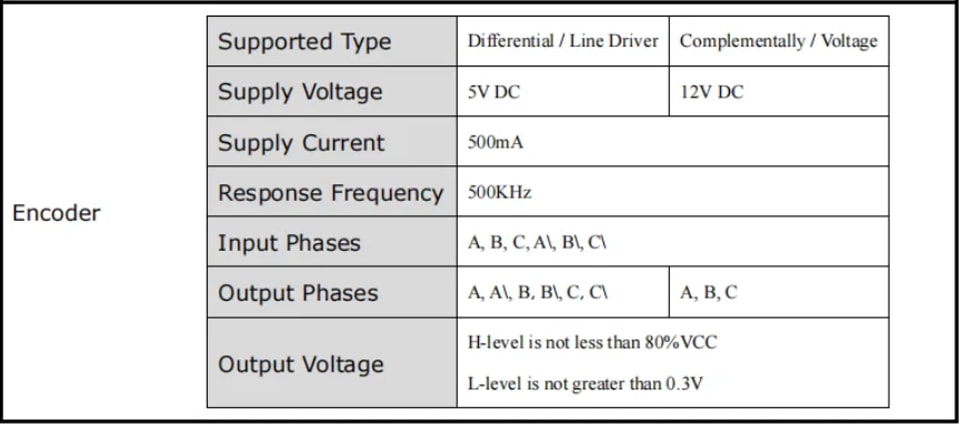

Especificaciones eléctricas

Conclusión

Aprovechar eficazmente el ESTUN E300 comienza con una comprensión profunda de sus funciones y especificaciones clave, lo que puede aumentar significativamente su eficiencia operativa. Al familiarizarse con las capacidades detalladas y las aplicaciones descritas en el resumen, podrá liberar todo el potencial del ESTUN E300 en sus proyectos.

Para optimizar aún más el uso del sistema, considere ponerse en contacto con nuestros expertos para recibir asesoramiento personalizado o explorar los recursos y documentos adicionales disponibles en nuestro sitio web. No dude en contactarnos si necesita asistencia más detallada o tiene alguna consulta.
