Dominando el sistema de plegadora NC E21: Una guía operativa completa

Esta guía completa ofrece instrucciones paso a paso para configurar, operar y mantener su sistema de plegadora CNC E21. Desde la configuración inicial hasta consejos para la operación diaria, aprenderá a maximizar el rendimiento y la eficiencia de la máquina. Comencemos con el procedimiento detallado de configuración.

Introducción al sistema E21

En la fabricación metalúrgica actual, las plegadoras desempeñan un papel fundamental en las operaciones de doblado de chapa. Este tutorial está dirigido específicamente a máquinas equipadas con el sistema de control E21, y ofrece una guía completa para la configuración, operación y calibración. Tanto si es un operador nuevo como si necesita refrescar sus conocimientos, este manual le ayudará a lograr un rendimiento óptimo de la máquina.

Parte 1: Sistema hidráulico y conexiones eléctricas

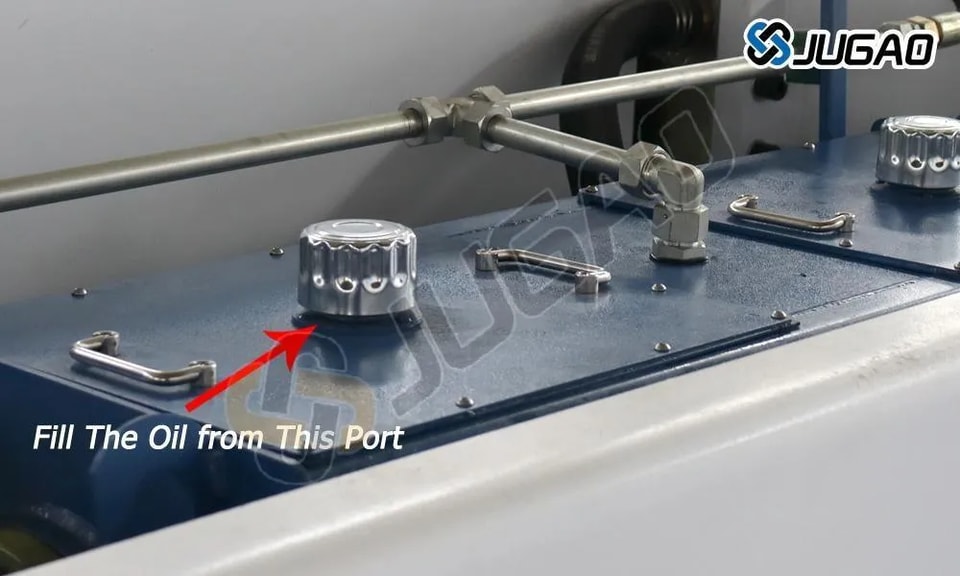

Llenado correcto del aceite hidráulico

Para un rendimiento óptimo de suE21 NC prensa plegadora, llene el depósito hidráulico con aceite hidráulico antidesgaste. Este aceite especializado reduce la fricción y minimiza el desgaste de los componentes hidráulicos. Utilice el orificio de llenado de aceite y mantenga el nivel de aceite dentro de los límites recomendados. Evite el sobrellenado y el uso de aceite de baja calidad, ya que esto puede causar ineficiencias del sistema y posibles daños. Las inspecciones periódicas del nivel de aceite y las sustituciones oportunas son esenciales para mantener el máximo rendimiento de la prensa plegadora.

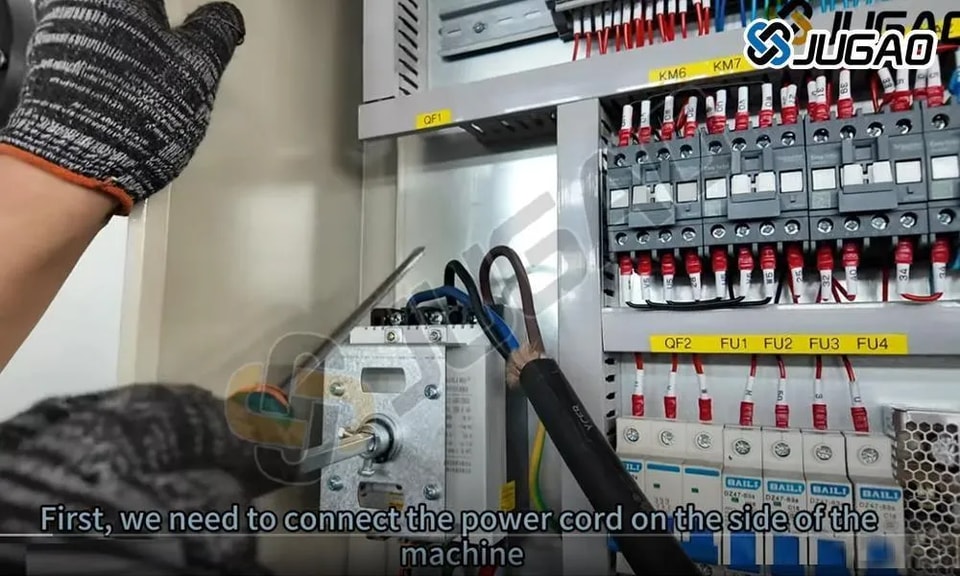

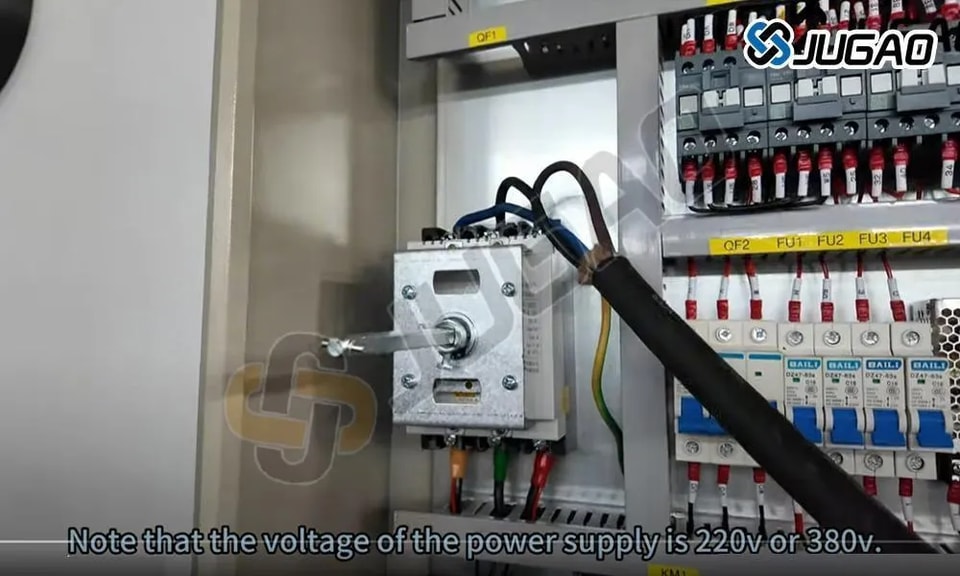

Conexión de alimentación eléctrica

Antes de operar la prensa plegadora NC, asegúrese de que esté correctamente conectada a una fuente de alimentación trifásica. Esto es fundamental para un funcionamiento estable y para evitar fallos eléctricos. Verifique que el voltaje de la alimentación coincida con las especificaciones de la máquina. Haga que un electricista cualificado realice todas las conexiones, asegurando un cableado seguro que cumpla con las normas de seguridad. Después de la conexión, confirme una puesta a tierra correcta para evitar riesgos eléctricos. Active el interruptor general y compruebe si aparecen mensajes de error en el panel de control. Si no se detecta ningún problema, el sistema está listo para funcionar. Siga siempre las directrices del fabricante para un uso seguro y eficiente.

Secuencia de activación de la alimentación

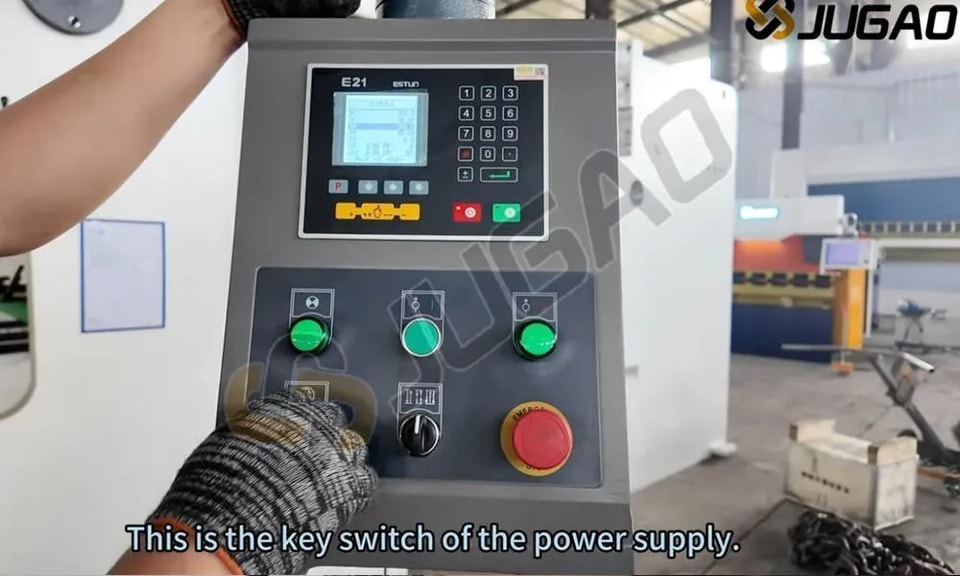

Antes de operar la E21 NC prensa plegadora, confirme una conexión eléctrica estable y la compatibilidad de voltaje. Localice el interruptor general, normalmente situado en el lateral o en la parte trasera de la máquina. Coloque el interruptor en la posición "ON" y espere varios segundos a que se inicialice el sistema. El panel de control debe mostrar la información de arranque, lo que indica que el sistema está listo. Si aparecen códigos de error, consulte el manual de usuario para obtener orientación sobre la solución de problemas. Respete siempre los protocolos de seguridad antes de comenzar las operaciones de plegado.

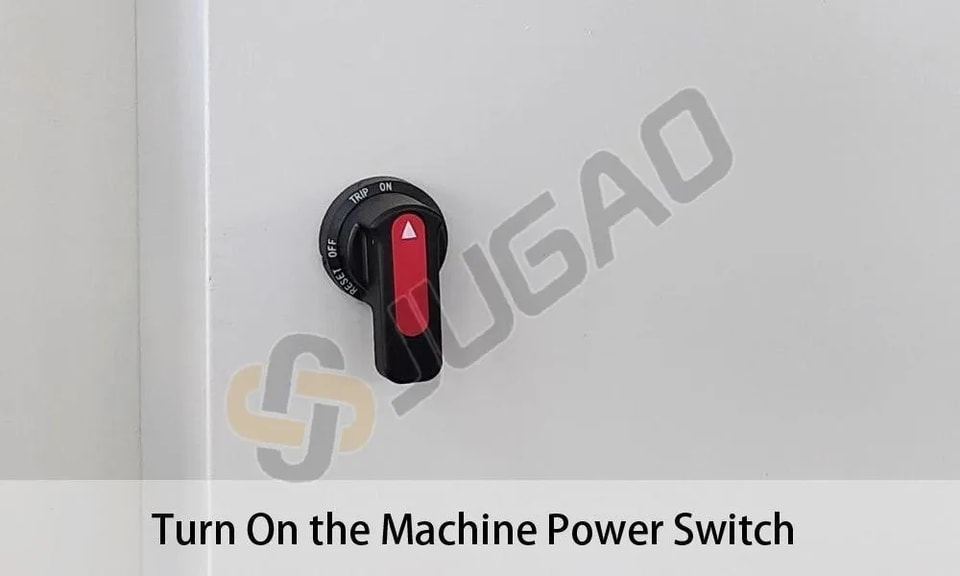

Activación de la alimentación de la máquina

Asegúrese de que la alimentación eléctrica sea estable y tenga el voltaje correcto antes de poner en marcha la máquina. Localice el interruptor generalen el panel de control o en el armario eléctricoposición "ON" y espere a que se inicialice el sistema. Compruebe que la pantalla del controlador se encienda y muestre la interfaz de arranque. Escuche si hay ruidos inusuales que puedan indicar problemas eléctricos. Si el sistema no arranca correctamente, revise la fuente de alimentación y el botón de parada de emergencia. Utilice siempre el equipo de protección adecuado y siga los procedimientos de seguridad durante el funcionamiento de la máquina.

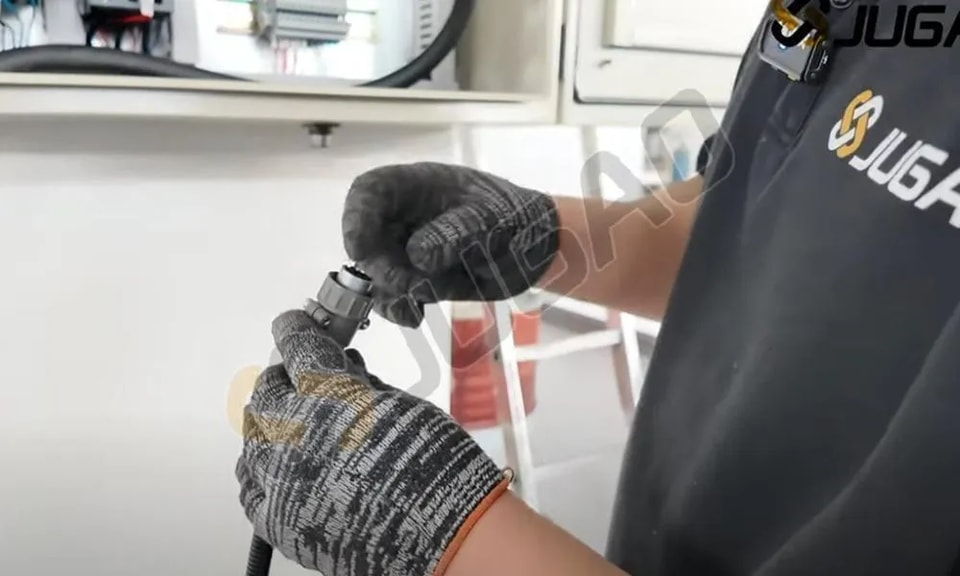

Conexión del pedal

Para un E21 NC prensa plegadorafuncionamiento correcto, conecte firmemente el pedal a la máquina. Localice el puerto de conexión específico para el pedal en el panel de control o en la base de la máquina. Alinee el conector del pedal con el puerto e insértelo con firmeza hasta que encaje en su lugar. Asegúrese de que la conexión sea firme para evitar desconexiones accidentales durante el funcionamiento. Pruebe la respuesta del pedal con una ligera presión. Si la máquina no responde, compruebe las conexiones y la fuente de alimentación. Un pedal correctamente conectado mejora tanto la seguridad como el control operativo durante los procesos de plegado.

Activación de la alimentación del sistema

Comience la E21 NC prensa plegadoraoperación localizando el interruptor generalen el panel de control. Confirme que la conexión eléctrica sea estable antes de colocar el interruptor en la posición "ON". Las luces indicadoras o la activación de la pantalla confirman que la puesta en marcha se ha realizado correctamente. Espere a que el sistema se inicialice antes de comenzar las operaciones. Si la máquina no arranca, revise la fuente de alimentación, el botón de parada de emergencia y los disyuntores. Siga siempre las directrices de seguridad eléctrica al manipular los componentes.

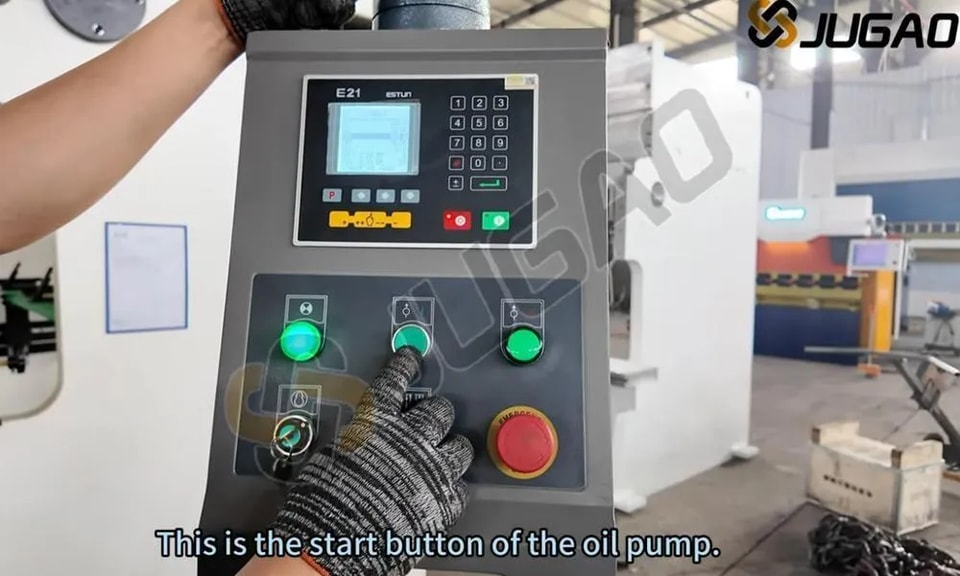

Activación de la bomba hidráulica

Antes de operar la E21 NC prensa plegadora, asegúrese de que la conexión eléctrica sea correcta. Localice el interruptor de la bomba en el panel de control y actívelo para poner en marcha el sistema hidráulico. Un zumbido constante indica un funcionamiento normal de la bomba. Compruebe el nivel de aceite hidráulico e inspeccione si hay fugas o ruidos anormales. Si el sistema no arranca correctamente, revise las conexiones eléctricas y el botón de parada de emergencia. La activación correcta de la bomba garantiza presión estable y operaciones de plegado fluidas, evitando errores de procesamiento. Observe siempre los protocolos de seguridad al operar maquinaria.

Liberación de parada de emergencia

Para reanudar el funcionamiento normalE21 NC prensa plegadorade la máquina, libere laparada de emergencia (E-stop)del pedal de pie. Esta función de seguridad crucial detiene de inmediato las funciones de la máquina para evitar accidentes. Libérela presionando firmemente o girando en sentido antihorario (según el modelo) hasta que el botón vuelva a su posición original. Después de liberarlo, revise el panel de control para confirmar el reinicio del sistema. Asegúrese de que el pedal esté estable antes de continuar las operaciones. Una correctaE-stopmejora la seguridad y garantiza procesos de plegado ininterrumpidos.

Activación del arranque de la máquina

Al presionar laINTROtecla se inicia laE21 NC prensa plegadorasecuencia de plegado. Tras verificar todos los parámetros, incluidosel ángulo de plegado, el espesor del material y la posición del tope trasero—pulseINTROpara confirmar y ejecutar el programa. El sistema guiará el carro a través de un plegado preciso según los valores preestablecidos. Asegúrese siempre de una correctacolocación de la piezae implemente todas las medidas de seguridad antes de activar la máquina. Este paso crucial permiteun plegado de metal eficiente y preciso, mejorando tanto la productividad como la calidad enla fabricación de chapa metálica.

Verificación del sentido de giro del motor principal

Antes de operar la E21 NC prensa plegadora, verifique elsentido de giro del motor principalpara asegurar un funcionamiento correcto. Una rotación incorrecta puede causar ineficiencias operativas o daños en el sistema. Después de activar la alimentación, observe el movimiento del motor. Si el giro es incorrecto,intercambie dos de las líneas de alimentaciónpara corregir la secuencia de fases. Confirme un funcionamiento suave del motor antes de iniciar los procesos de la máquina. Las comprobaciones regulares del sentido de giro evitan un desgaste innecesario y garantizanuna precisión de plegado constante y una mayor vida útil de la máquina.

Importancia del giro en sentido horario

Al operar el sistema de prensa plegadora NC E21, es esencial ajustar correctamente la perilla de ajuste o el sentido de giro del motor.El giro en sentido horariosuele indicar un movimiento correcto, garantizando un posicionamiento preciso y una precisión de plegado constante.El giro en sentido antihorariopuede indicar ajustes incorrectos, lo que podría provocar errores en el ángulo de plegado o desalineación. Verifique siempre el sentido de giro antes de las operaciones de plegado. Una correcta configuración y calibración de la máquina mantienen la eficiencia, prolongan la vida útil de las herramientas y mejoran la calidad general de la producción en la fabricación de metal.

Explicación del giro en sentido antihorario

El giro en sentido antihorario se mueve en dirección opuesta a las agujas del reloj. En los sistemas mecánicos, este giro suele indicar movimiento inverso o requisitos funcionales específicos, como aflojar elementos de fijación o acoplar engranajes especiales. En las prensas plegadoras y la maquinaria industrial, el sentido de giro del motor o del eje influye en el rendimiento, la precisión y la seguridad. Un giro correcto evita fallos mecánicos y optimiza la eficiencia. Los operadores deben verificar el sentido de giro durante la puesta en marcha para evitar problemas operativos. Si se produce un giro antihorario inesperado, inspeccione el cableado del motor y los ajustes del sistema.

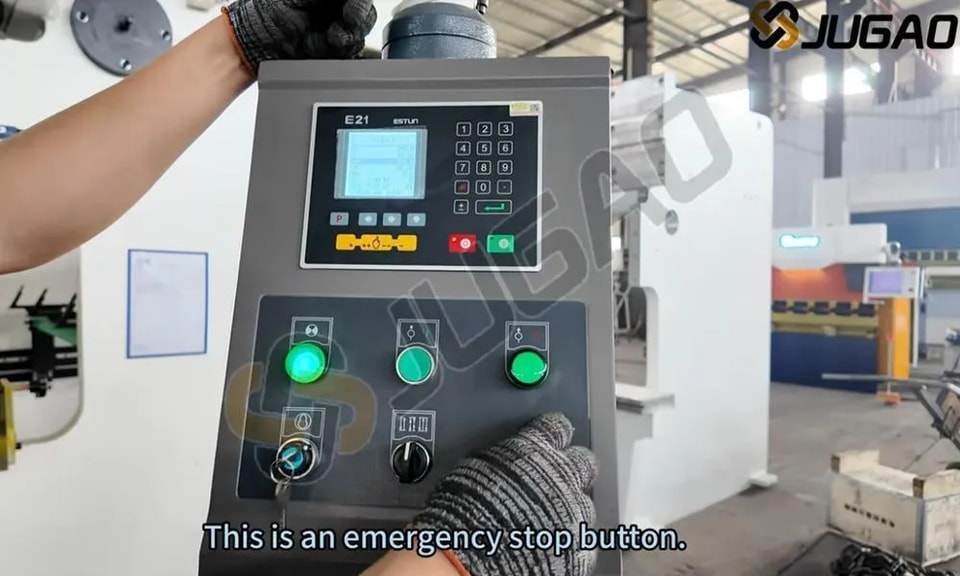

Activación de la parada de emergencia

Durante laE21 NC prensa plegadoraoperación,presione inmediatamente el botón de parada de emergenciaante cualquier avería o problema de seguridad. Esta acción corta instantáneamente la alimentación de la máquina, evitando movimientos adicionales y garantizando la seguridad del operador. Verifique siempreparada de emergenciala accesibilidad antes de iniciar las operaciones de plegado. Las inspecciones periódicas del botón garantizan su correcto funcionamiento y un acceso sin obstrucciones. Después de activarlo, identifique y resuelva los problemas antes de reiniciar. El uso correcto de esta función de seguridad minimiza los riesgos y mejora la seguridad en el lugar de trabajo.

Ajuste de la conexión eléctrica

Un cableado incorrecto en laplegadora CNC E21puede provocar errores en la dirección de movimiento o problemas de respuesta del sistema. Si el movimiento del tope trasero o del ariete es incorrecto,intercambie dos conexiones de cableen el motor o en el panel de control. Este ajuste invierte la secuencia de fases del motor y restablece el funcionamiento correcto. Antes de realizar modificaciones,apague el sistemay consulte los esquemas de cableado para evitar riesgos eléctricos. Después del ajuste del cableado, reinicie la máquina y compruebe el movimiento para verificarlo. Esta solución rápida mantiene la eficiencia y evita tiempos de inactividad innecesarios.

Parte 2: Inicialización del sistema

Puesta en marcha de la plegadora CNC E21

Antes de operar la E21 NC prensa plegadoraasegúrese de que la conexión eléctrica sea estable. Localice elinterruptor generalen el panel eléctrico, normalmente en el lateral o la parte trasera de la máquina. Ponga el interruptor en laposición "ON"posición y espere a que el sistema se inicialice. El panel de control debe mostrar la información de arranque, indicando que el sistema está listo. Compruebe si hay mensajes de error o advertencias. Si todo es normal, continúe con la selección de parámetros de plegado. Siga siemprelos protocolos de seguridadal manipular componentes eléctricos para evitar posibles riesgos.

Activación del sistema de control

Comience la E21 NC prensa plegadoraoperación localizando el interruptor generalen el panel de control. Gire el interruptor a laposición "ON"posición, observandoel encendido del indicador luminosoque confirma la recepción de energía. Asegúrese de que el suministro de tensión sea estable y esté correctamente configurado para evitar errores del sistema. Después del encendido, espere a que el sistema se inicialice. Compruebe lapantalla del controlador E21para verificar que se muestre la pantalla de inicio predeterminada. Resuelva cualquier mensaje de advertencia antes de continuar. La correcta activación de la alimentación es fundamental para un funcionamiento seguro y eficiente.

Arranque del sistema hidráulico

Comience la E21 NC prensa plegadorahaciendo funcionar labomba de aceite. Asegúrese de que el suministro eléctrico sea estable y de que la máquina esté correctamente conectada. Pulse elbotón de arranque de la bomba de aceiteen el panel de control para activar el sistema hidráulico. Un zumbido constante indica que la bomba funciona con normalidad. Compruebe si hay ruidos o vibraciones inusuales. Deje que el aceite circule antes de iniciar las operaciones de la máquina. Un arranque correcto de la bomba garantizapresión estable, un plegado suave y la fiabilidad a largo plazo de la máquina.

Desactivación de la parada de emergencia

Antes de operar la E21 NC prensa plegadora, suelte correctamente elinterruptor de parada de emergencia. Esta función de seguridad crítica proporciona la capacidad de detener la máquina de inmediato en situaciones de emergencia. Libere girando el interruptor en el sentido de las agujas del reloj hasta que salte hacia afuera, lo que indica la reactivación del sistema. Después de soltarlo, revise el panel de control en busca de mensajes de error y restablezca si es necesario. Verifique el estado de seguridad de la máquina antes de continuar con las operaciones. Una correctainterruptor de parada de emergenciamanipulación garantiza la seguridad y evita tiempos de inactividad innecesarios.

Liberación de la parada de emergencia del pedal

Para reanudar laE21 NC prensa plegadoraoperación,libere el paro de emergencia (E-stop) en el pedal de pie. Primero, compruebebotón de paro de emergenciasi está activado, gírelo en sentido horario para restablecerlo. Asegúrese dela correcta posición del pedalsin obstrucciones. Pruebe la respuesta del sistema con una ligera presión del pedal. Si la máquina no arranca, verifique los enclavamientos de seguridad y reinicie el controlador. Una correcta liberación del E-stop garantiza un funcionamiento fluido y evita interrupciones en la producción durante los procesos de plegado de metal.

Comando de inicio de operación

Al presionar laINTROla tecla activa elE21 NC prensa plegadora, iniciando el proceso de plegado. Antes de pulsarINTRO, verifique todos los parámetros, incluido el ángulo de plegado, la posición del tope trasero y los ajustes de presión. Tras la confirmación, al pulsarINTROseñala a la máquina que ejecute la secuencia de plegado. Supervise el proceso para garantizar un funcionamiento fluido y mantener la precisión. Las medidas de seguridad esenciales incluyen mantener las manos alejadas de las piezas móviles y usar equipo de protección. El uso correcto de laINTROfunción mejora la eficiencia, reduce los errores y garantiza una precisión de plegado constante en la fabricación metálica.

Parte 3: Modos de funcionamiento

Funcionamiento en modo único

Las funciones demodo únicoen laplegadora CNC E21permite el procesamiento manual de pasos de plegado individuales. Este modo es perfecto paraproducción de pequeños lotesytrabajos de plegado personalizados, ofreciendo flexibilidad y un control preciso sobre cada operación. Los usuarios pueden configurarángulos de plegado, posiciones del tope trasero y límites de carreraantes de ejecutar cada paso por separado. El sistema garantiza un rendimiento preciso al tiempo que permite ajustes en tiempo real. El modo único es especialmente valioso parael desarrollo de prototipos y proyectos especializados, garantizando alta precisión sin necesidad de programación compleja. Dominar este modo mejora la eficiencia y minimiza los errores enel plegado de chapa.

Función del modo Jog

Las funciones deModo Jogen laE21 NC prensa plegadoraproporciona control manual del movimiento del pisador para un posicionamiento preciso. Este modo ayuda en la preparación de herramientas, las pruebas del ángulo de plegado y la verificación de la precisión antes de la operación completa. Al pulsar el botón Jog, el pisador se mueve de forma incremental, dando a los operarios un control total sobre la profundidad y la alineación del plegado. Esta función es especialmente útil para ajustes finos, reduciendo errores y mejorando la eficiencia del trabajo. Utilice el modo Jog con cuidado para evitar un ajuste excesivo. La destreza con esta función mejora la precisión de la máquina y garantiza resultados de plegado constantes, por lo que es esencial para la configuración y la calibración.

Modo de funcionamiento continuo

Las funciones demodo continuoen laplegadora CNC E21permite operaciones de plegado ininterrumpidas, mejorando la eficiencia de la producción en serie. Cuando se activa, la máquina ejecuta automáticamente secuencias de plegado sin que el operario tenga que reiniciarla entre ciclos. Este modo es ideal para el procesamiento de chapa de alto volumen, ya que reduce los tiempos de parada y aumenta la productividad. Los operarios deben verificar la correcta alineación de las herramientas y la posición del material antes de habilitar el modo continuo para mantener la precisión y la coherencia. Es necesario un seguimiento regular para evitar desalineaciones o errores. El uso eficaz del modo continuo permiteciclos de producción más rápidosyuna calidad de plegado constante, optimizando el rendimiento operativo general.

Parte 4: Programación y operación del sistema

Programación de la plegadora NC E21

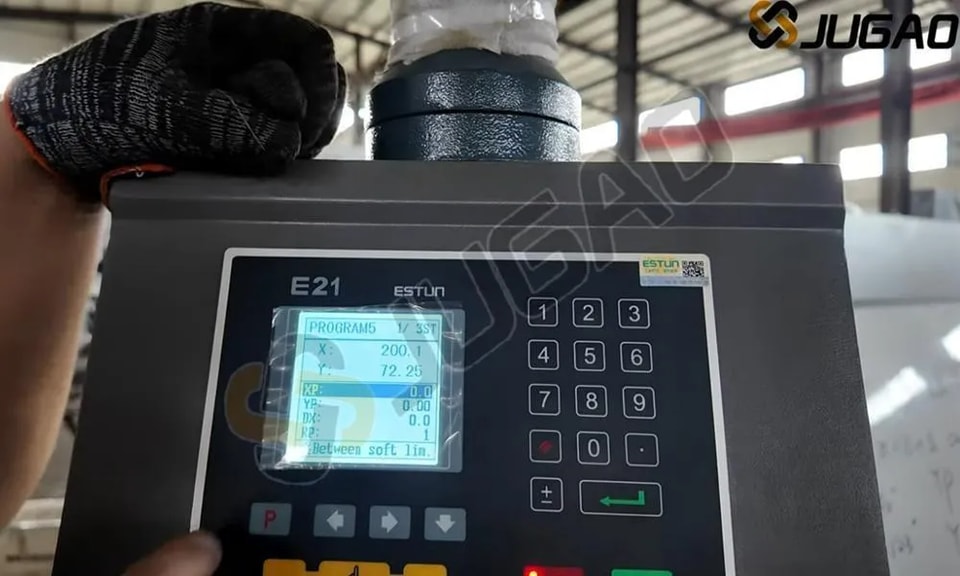

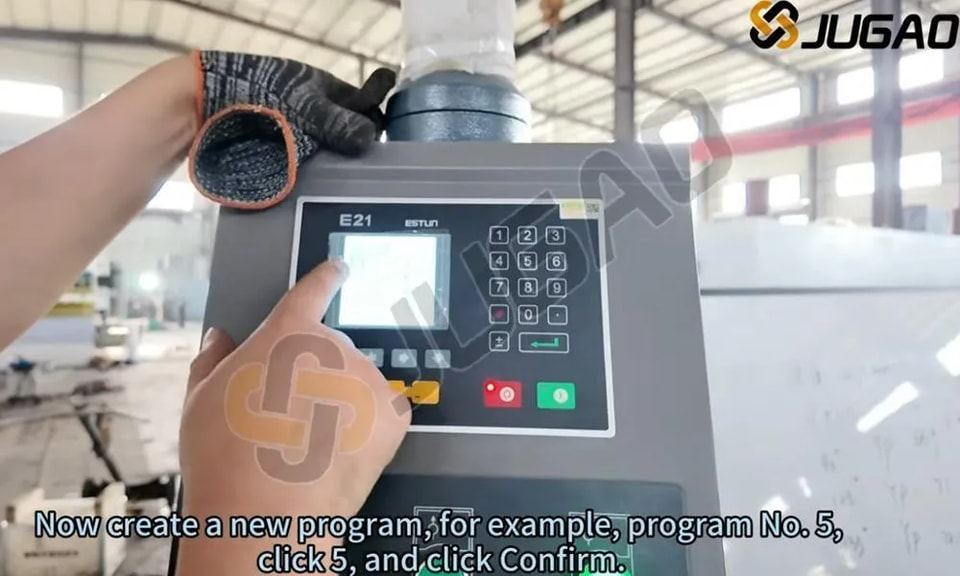

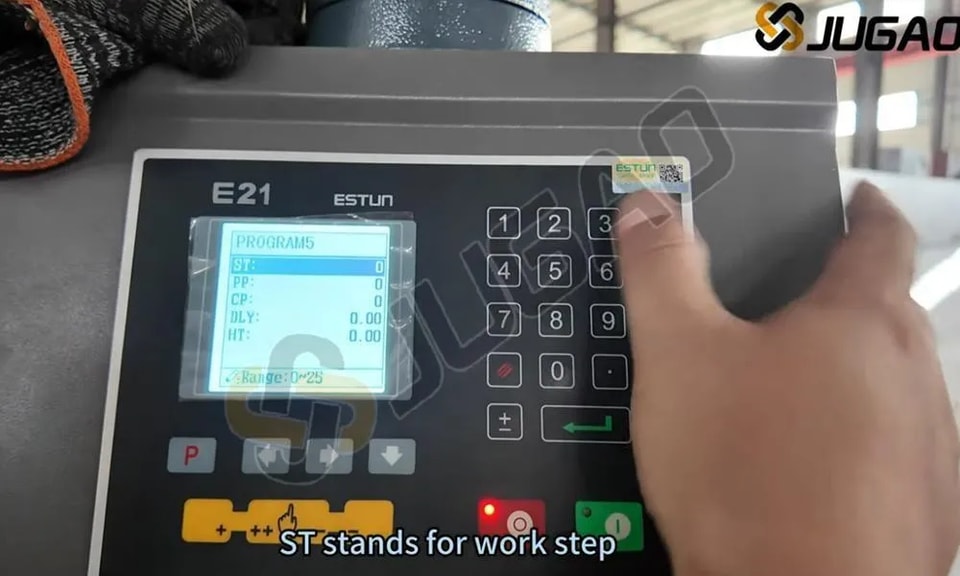

Las funciones deE21 NC prensa plegadorapresenta una interfaz de programación sencilla pero potente para un plegado de metal eficiente. Los operarios puedenconfigurar ángulos de plegado, posiciones del tope trasero y secuencias de pasosa través del panel de control digital. El sistema admiteprogramación de múltiples pasospermitiendo almacenar múltiples pasos de plegado para proyectos complejos. Para un rendimiento óptimo, asegúrese de introducir correctamente el material, seleccionar la herramienta adecuada y realizar una calibración periódica del sistema. Lacontrolador E21ofrece un manejo sencillo, por lo que resulta adecuada parala fabricación de metal de pequeña y mediana escala. Dominarla programación NC E21permite a los usuariosaumentar la productividad y la precisión del plegado, reduciendo errores y desperdicio de material.

Ajuste de parámetros para operaciones de plegado

Para obtener resultados precisos deE21 NC prensa plegadora resultados, corrija los valores de YP y XPes esencial realizar el ajuste. Establezca elvalor de YP en 93para lograr un posicionamiento preciso del ariete, lo que afecta directamente la profundidad y la uniformidad del plegado. Ajuste elvalor de XP en 50para optimizar la posición del tope trasero y lograr una alineación precisa del material. Una correcta calibración de los parámetros mejora la precisión del plegado, reduce el desperdicio de material y aumenta la eficiencia general. La verificación y el ajuste fino periódicos de estos valores mejoran significativamente el rendimiento de la máquina, garantizando plegados de alta calidad con mínimos errores en la fabricación de chapa metálica.

Corrección del ángulo de plegado

Paraplegados de 93 gradosen lugar de los esperados90 grados, es necesario realizar ajustes para mejorar la precisión. Este problema habitual se debe al retorno elástico del material, a una selección incorrecta del punzón/matriz o a ajustes de presión insuficientes. Los métodos de corrección incluyenaumentar la tonelaje, utilizaraberturas de matriz en V más estrechaso aplicartécnicas de sobreplegadopara compensar el retorno elástico. Además, verificarla posición del tope traseroyla calibración de la plegadoraayuda a lograr ángulos precisos de 90 grados. La inspección regular deel espesor del materialylos parámetros de plegadogarantiza la uniformidad y minimiza los errores de producción. Los ajustes correctos mejoran la precisión del plegado y la eficiencia general.

Ajuste de la longitud de plegado

Con la longitud de plegado actual en55 mmfrente a un requisito de50 mm, son necesarios ajustes de precisión. Verifiquelos parámetros del controlador E21 NC y asegúrese de que laposición del tope trasero calibración sea correcta. Ajuste los parámetros de plegado en el sistema de control y verifiquela alineación del punzón y la matriz para minimizar las desviaciones. Si es necesario, ajuste con precisión la posición del material y realice plegados de prueba para confirmar la exactitud. El mantenimiento periódico del tope trasero y del sistema hidráulico mantiene resultados constantes. Un ajuste adecuado garantiza un plegado preciso, reduce el desperdicio de material y mejora la eficiencia de producción.

Parte 5: Calibración del sistema

Procedimiento de calibración del eje Y

La calibración del eje Y en laE21 NC prensa plegadora garantiza una profundidad de plegado precisa y uniformidad en la fabricación metálica. Una calibración correcta alinea el movimiento del carnero con los parámetros de plegado programados, evitando desviaciones y desperdicio de material. Para calibrar, acceda alcontrolador E21 y navegue hastaajustes del eje Y e introduzca los valores de referencia correctos según la herramienta y el espesor del material. Realice plegados de prueba y mida los resultados para hacer ajustes finos. La calibración periódica mantiene la precisión y prolonga la vida útil de la herramienta, garantizando plegados de alta calidad. Siga siempre las directrices del fabricante para obtener un rendimiento óptimo y evitar desalineaciones en lasoperaciones de la prensa plegadora.

Ajuste del valor YP

Establecer elvalor YP en 93,2 determina la profundidad del carro durante el plegado.Valores YP más altos permiten una mayor penetración del carro, produciendoángulos de plegado más pequeños. Por el contrario, valores YP más bajos restringen el movimiento del carro y generanángulos de plegado más grandes. Un ajuste adecuado garantizaresultados de plegado precisos y uniformes , minimizando el desperdicio de material y mejorando la eficiencia. Los operarios deben ajustar finamente los parámetros YP segúnel espesor del material y los ángulos deseados para lograrla máxima precisión. La calibración regular del valor YP es esencial para mantenerplegados de alta calidad en la fabricación de chapa metálica.

Proceso de calibración del eje X

Una correctaCalibración del eje X calibración del eje X es esencial para lograrla posición del tope traseroen laplegadora CNC E21un plegado preciso. Para calibrar, acceda alos ajustes de parámetros en el controlador E21 e introduzca la posición real del tope trasero. Utilice instrumentos de medición de precisión para verificar la distancia entre el tope trasero y la línea de plegado. Realice los ajustes necesarios y guarde la configuración. La calibración periódica evitaerrores dimensionales y mejora la uniformidad del plegado. Vuelva a comprobar siempre después decambios de utillaje o mantenimiento. Un eje X bien calibrado mejora la eficiencia, reduce el retrabajo y garantiza una alta precisióndoblado de metales.

Acceso al modo de programación

Al operar laE21 NC prensa plegadora, al hacer doble clic en la tecla "P" entra en el modo de programación. Esto permite ajustar de forma eficiente los ángulos de plegado, las posiciones del tope trasero y los parámetros de carrera. En el modo de programación, los operadores introducen valores numéricos y confirman los ajustes para realizar operaciones de plegado precisas. Esta función mejora laeficiencia del flujo de trabajo, reduciendo el tiempo de preparación y minimizando los errores. Verifique siempre los ajustes correctos antes de las operaciones de plegado para obtener resultados óptimos. Dominar este paso simplifica elcontrolador E21 NC y hace que el doblado de metales sea más preciso y eficiente.

Ingreso de contraseña del sistema

Para acceder aE21 NC prensa plegadora a los ajustes avanzados, vaya a lapágina CONST de la interfaz del controlador. Cuando se le solicite, introduzca la contraseña1212 para desbloquear las opciones de configuración restringidas. Esto permite ajustar los parámetros del sistema, optimizar la precisión del plegado y realizar modificaciones operativas. Introducir la contraseña con exactitud es fundamental para evitar problemas de acceso. Después de desbloquearlo, revise y configure cuidadosamente los ajustes según los requisitos del doblado de metales. Para ajustes dudosos, consulte elmanual de usuario o póngase en contacto con el soporte técnico.

Selección del modo de enseñanza

En lapágina TEACH página, la selección adecuada deX-Tea garantiza experiencias de aprendizaje óptimas adaptadas a necesidades específicas. CadaX-Tea opción ofrece información completa, simplificando la comprensión de los conceptos clave. Tanto si busca guías para principiantes como contenido técnico avanzado, lapágina TEACH página ofrece opciones estructuradas. Navegue por lasX-Tea selecciones disponibles, compare funciones y elija las opciones que se ajusten a los objetivos de aprendizaje. Con instrucciones claras y contenido organizado, comprenderá rápidamente los conocimientos esenciales para una aplicación práctica eficaz.

Introducción de la longitud de plegado

Al configurar laE21 NC prensa plegadora , introducir con precisión la longitud real de plegado garantiza resultados exactos. Para una longitud de plegado requerida de55 mm , introduzca55 en el sistema de control. Esto garantiza una correcta alineación del tope trasero y de los parámetros de plegado con las dimensiones de la pieza, evitando errores en el plegado final. Una introducción precisa minimiza el desperdicio de material y mejora la productividad. Verifique siempre los valores introducidos antes de la operación para evitar desalineaciones. La correcta introducción de datos en el sistema E21 es crucial para mantener una precisión de plegado constante y optimizar la eficiencia general de la plegadora.

Reanudación del proceso de plegado

Durante laE21 NC prensa plegadora operación, reanude rápidamente el plegadohaciendo doble clic en el botón "P" en el controlador. Esta función es especialmente útil parael reposicionamiento de la pieza o los ajustes antes de continuar con las secuencias de plegado. Después de hacer doble clic en "P", la máquina vuelve a laposición de plegado anteriorlo que permite un flujo de trabajo fluido y eficiente. Esta función mejorala velocidad y la precisión operativas, reduciendo los tiempos de inactividad entre plegados. Dominar esta función garantizauna mayor productividadyprecisiónen el conformado de chapa. Verifique siempre el posicionamiento antes de continuar para evitar desalineaciones.

Parte 6: Operaciones de producción

Técnica de plegado a 90 grados

Las funciones deel ángulo de plegado de 90 gradoses un estándar de la fabricación metálica que garantiza resultados precisos y uniformes. Lograr este ángulo depende de factores comoel espesor del material, la selección del troquel y los ajustes de la plegadora. Una adecuadaanchura del troquel en Vyradio del punzónson cruciales para mantener la precisión. Además, ajustarla fuerza de plegado y la posición del tope traserogarantiza la repetibilidad. Los operadores deben considerarla compensación del retorno elásticopara evitar desviaciones. El uso deplegadoras CNC o NCmantiene la uniformidad en múltiples plegados, reduce los errores y mejora la eficiencia. Una calibración correcta y la selección adecuada de herramientas son esenciales para lograr perfectosplegados a 90 grados.

Comprensión de la longitud de plegado

Las funciones dela longitud de plegadoen el sistema de plegadora NC E21 indica la longitud máxima de chapa que puede doblarse en una sola operación. Esto viene determinado por el tamaño de la mesa de trabajo de la máquina y la configuración de las herramientas. Un ajuste adecuado de la longitud de plegado garantizaresultados de plegado precisosminimiza el desperdicio de material y evita la sobrecarga de las herramientas. Los usuarios deben comprobar siempre las especificaciones de la máquina, seleccionar lospunzones y troquelesadecuados y ajustar la posición del tope trasero para obtener resultados precisos. Comprender la longitud de plegado es esencial para optimizar la productividad y lograruna precisión de plegado constante en la fabricación de chapa metálica.

Parte 7: Apagado del sistema

Desactivación de la bomba hidráulica

Las funciones deel interruptor de parada de la bombaes uncomponente vital del sistema de plegadora NC E21, que permite a los operadoresdesactivar de forma segura la bomba hidráulicadurante la inactividad de la máquina. La activación del interruptordetiene la bomba de inmediato, evitando un consumo energético innecesario y reduciendo el desgaste del sistema hidráulico.Apague siempre la bomba después de las operacionespara prolongar la vida útil de la máquina y garantizar la seguridad en el lugar de trabajo. Antes de reiniciar, verifique que la bomba esté correctamente acoplada para evitar errores del sistema. El mantenimiento regular y los procedimientos de apagado correctos mantienenun rendimiento óptimo de la prensa plegadora.

Aplicación del paro de emergencia

Las funciones deBotón de paro de emergencia (E-stop)es una función de seguridad crítica en laE21 NC prensa plegadora. Al activarlo, la máquina detiene de inmediato todas sus operaciones, evitando posibles riesgos de emergencia. Los operadores deben usar elE-stoppara averías repentinas, movimientos inesperados del material o riesgos de seguridad. Después de activarlo, reinicie la máquina antes de reanudar las operaciones. Las comprobaciones periódicas de laE-stopfuncionalidad garantizan la fiabilidad. El uso adecuado de esta función mejora la seguridad en el lugar de trabajo y protege tanto a los operarios como al equipo. Siga siempre las pautas de seguridad al operar laE21 NC prensa plegadora.

Apagado correcto del sistema

Antes del mantenimiento oE21 NC prensa plegadoraapagado,desactive el interruptor de alimentación. Localice el interruptor principal de alimentación en el panel de control y colóquelo en la posición "OFF". Esto garantizala seguridad eléctrica, evitando arranques accidentales o fallos de funcionamiento. Confirme siempre que la máquina esté completamente apagada antes de realizar ajustes o inspecciones. Los procedimientos de apagado correctos prolongan la vida útil de la máquina y garantizan la seguridad del operario. Además, desconectar la alimentación durante periodos prolongados de inactividad reduce el consumo de energía y protege los componentes electrónicos frente a posibles sobretensiones.

Conclusión

Esta guía de usuario del sistema E21 ofrece una comprensión completa del funcionamiento de la prensa plegadora NC con el sistema E21. Dominar los pasos esenciales —incluido el llenado de aceite hidráulico, las conexiones eléctricas, la calibración del sistema y las operaciones de plegado— permite maximizar la eficiencia y la precisión de la prensa plegadora. La configuración y la calibración correctas son cruciales para obtener plegados uniformes y exactos, así como un rendimiento optimizado de la máquina en entornos de producción. Este conocimiento no solo ofrece resultados de alta calidad, sino que también prolonga la vida útil del equipo y reduce los tiempos de inactividad relacionados con errores operativos.
