Dominio de la calibración del eje X en el controlador E21 para un plegado de precisión

¿Sus plegados quedan desalineados de forma constante? Una calibración incorrecta del eje X en el controlador E21 suele ser la causa principal. Esta guía ofrece un procedimiento de calibración claro y paso a paso para ayudarle a lograr resultados de plegado perfectos en todo momento.

Una calibración correcta del eje X es esencial para mantener la precisión en las operaciones de plegadora. Siga este método estructurado para optimizar el rendimiento de su controlador E21 y garantizar una precisión dimensional en todos sus proyectos de plegado.

Proceso de calibración:

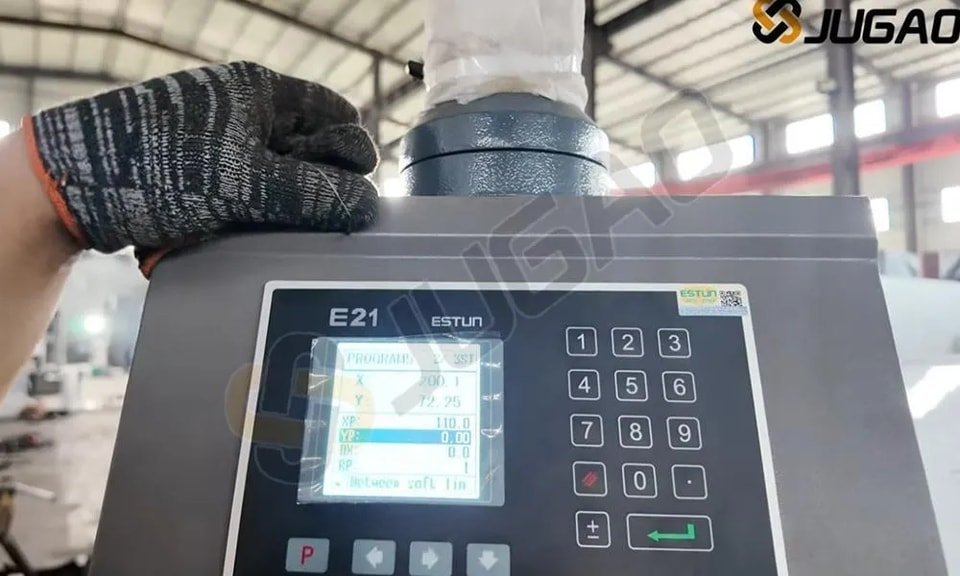

1. Programe y ajuste XP a 25 mm:

● Acceda a la interfaz de programación en su controlador E21

● Introduzca 25 mm como valor objetivo de XP (posición del tope trasero)

● Este ajuste determina la posición exacta de parada del tope trasero

● Confirme la entrada y continúe con los siguientes pasos

● Verifique cuidadosamente este ajuste para evitar desalineaciones en el plegado

● Ajuste según las especificaciones del material y los requisitos de plegado, según sea necesario

● Una calibración precisa del eje X garantiza ángulos de plegado uniformes y mejora la precisión operativa general

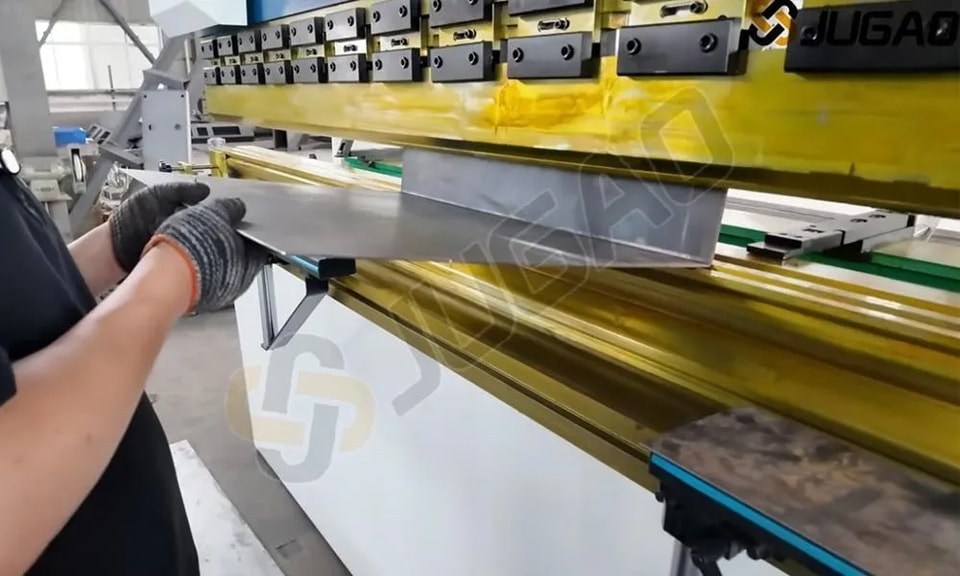

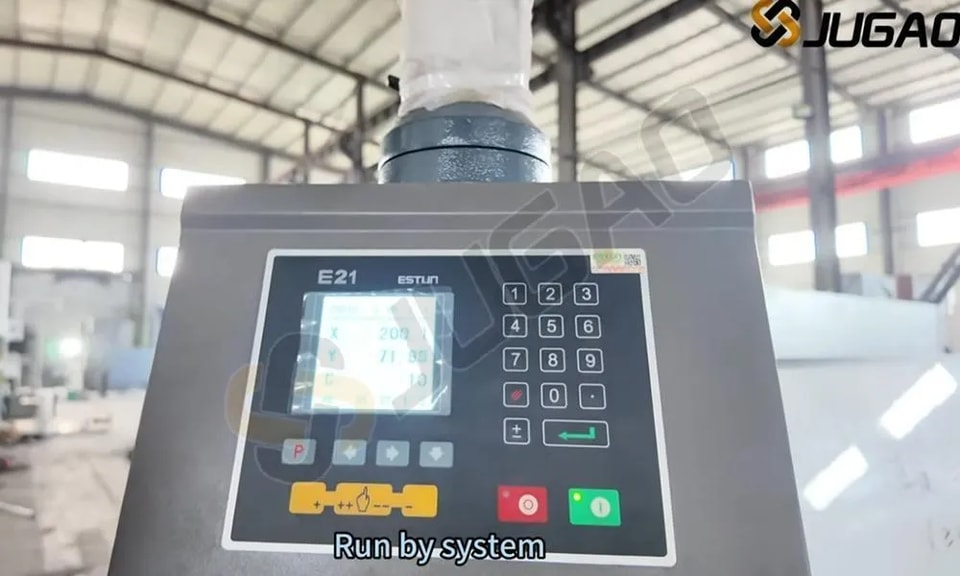

2. Ponga en marcha la máquina:

● Con el valor de XP configurado, inicie la secuencia de plegado

● Confirme que la posición del tope trasero coincide con el ajuste de XP

● Realice un plegado de prueba con material de muestra para validar la precisión de la calibración

● Controle el ángulo de plegado y la posición durante todo el proceso

● Verifique que el tope trasero se detenga en la distancia programada

● Realice ajustes incrementales en el valor de XP si es necesario

● Una vez validado, comience las series de producción con plena confianza en la precisión de sus resultados de plegado

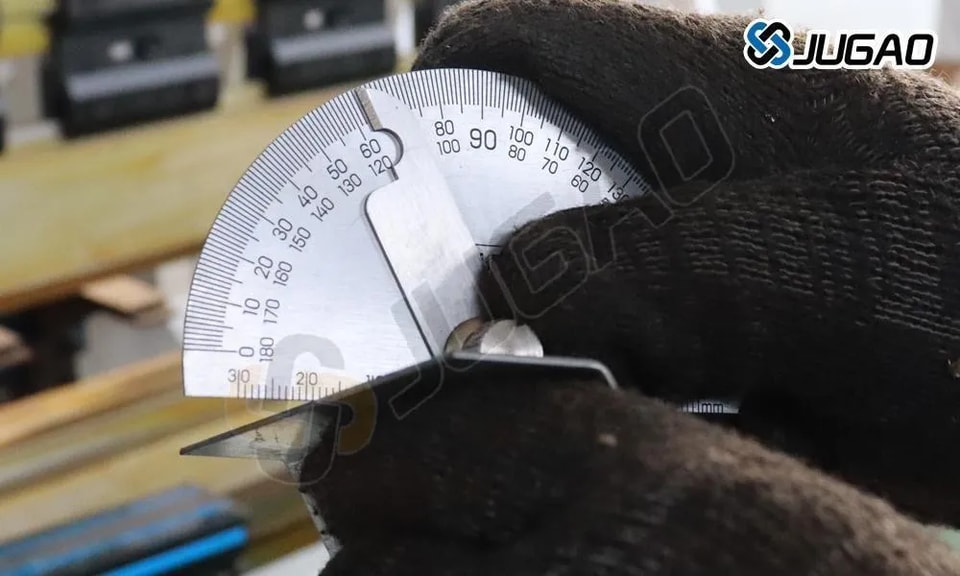

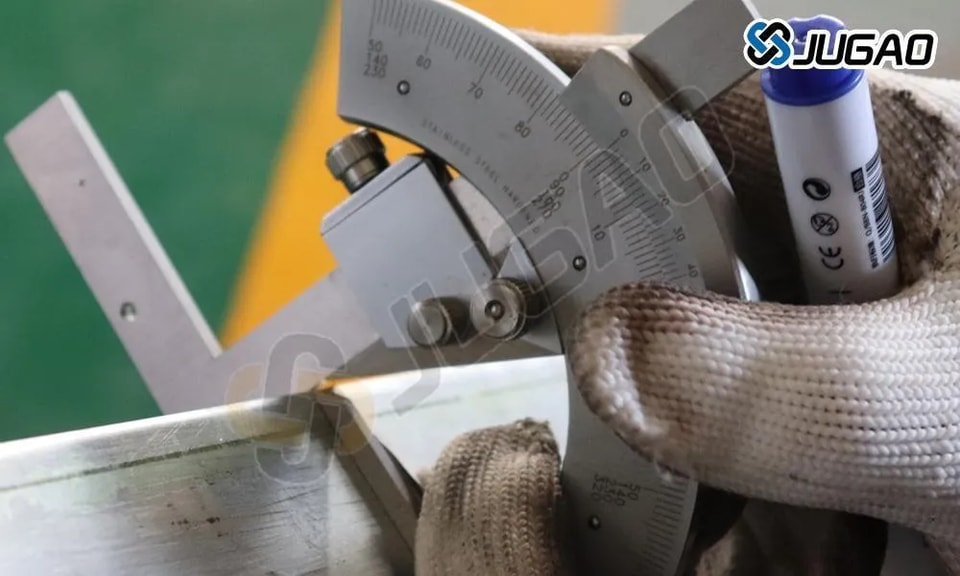

3. Mida la chapa plegada:

Tras completar el proceso de plegado, mida cuidadosamente la longitud real de la chapa plegada con un calibrador o una cinta métrica para garantizar la precisión. Cualquier discrepancia indica que la posición del eje X necesita calibración para lograr resultados de plegado precisos. Un ajuste incorrecto del eje X puede provocar variaciones en las dimensiones de plegado, afectando la calidad general del producto final. Para corregirlo, deben realizarse ajustes en los parámetros del eje X del controlador E21, asegurando que el material se posicione con precisión antes del siguiente plegado.

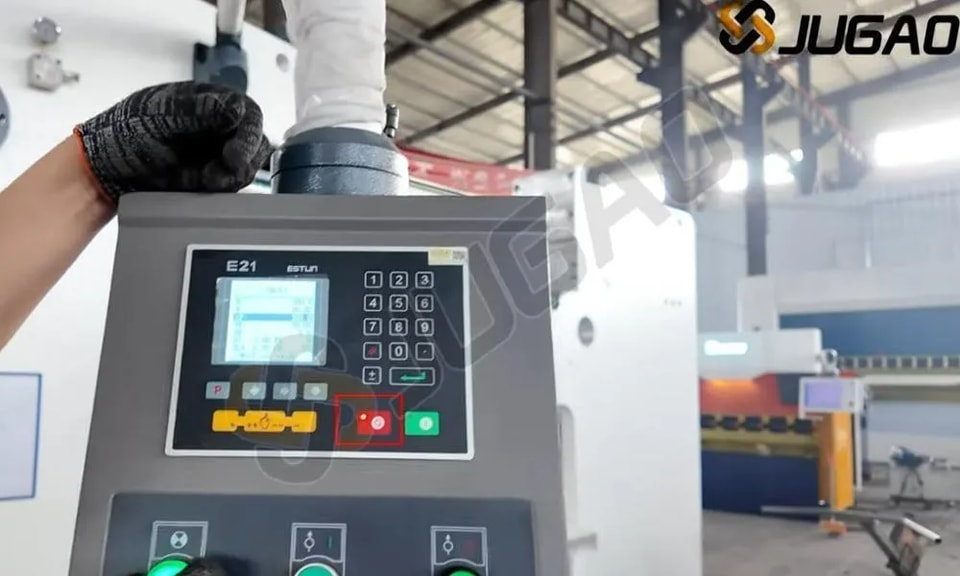

4. Detenga la máquina:

Pulsar el botón rojo STOP del controlador E21 es una medida de seguridad crucial para detener temporalmente las operaciones de la máquina. Esta función es esencial cuando se requieren ajustes, se producen errores o surgen situaciones de emergencia. Una vez pulsado, la máquina se detendrá de inmediato, evitando más movimientos de los componentes de la plegadora. Esta característica ayuda a los operarios a evitar posibles daños en las piezas de trabajo y garantiza la seguridad en el lugar de trabajo. Para reanudar las operaciones, verifique que todos los ajustes sean correctos, retire cualquier obstrucción y reinicie el sistema según sea necesario. Utilice siempre el botón STOP de forma responsable y de acuerdo con las normas de seguridad para mantener un rendimiento óptimo de la máquina y la protección del operario.

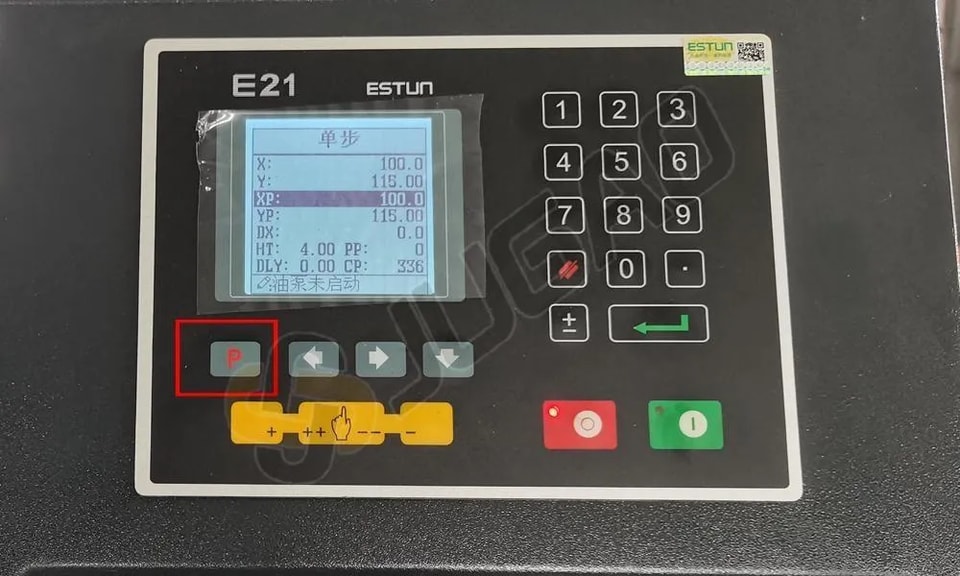

5. Acceso al menú de calibración

• Haga doble clic en el botón P para entrar en el entorno de programación

• Esta interfaz permite configurar los parámetros de plegado y la calibración de los ejes

• Configure la posición del eje X (tope trasero) para una colocación óptima del material

• Establezca las posiciones deseadas del tope trasero y las secuencias de plegado de varios pasos

• Optimice los ajustes de calibración para distintos materiales y espesores

• Una calibración correcta del eje X mejora la precisión y la repetibilidad del plegado

• Verifique siempre los ajustes con plegados de muestra antes de las series de producción completas

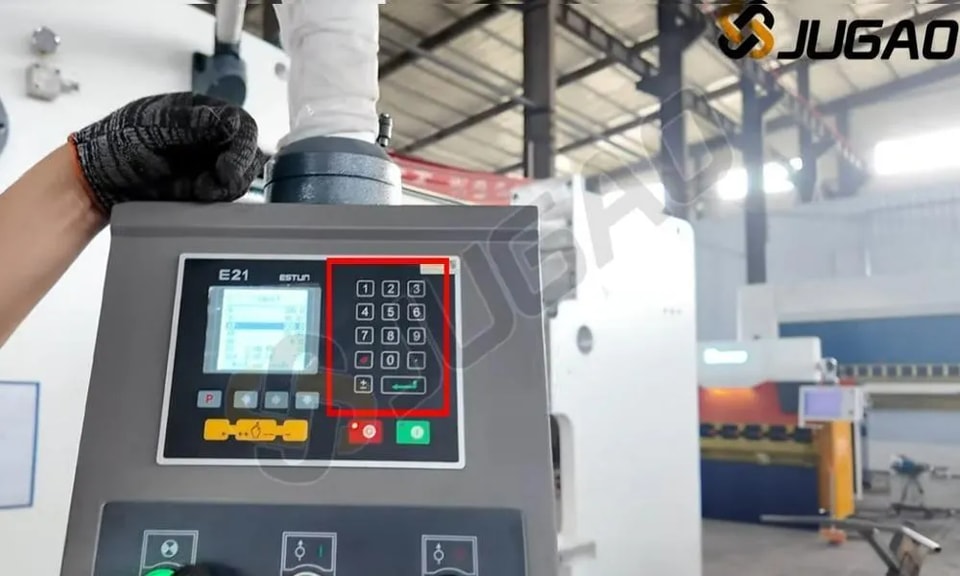

6. Introduzca la contraseña:

Cuando el sistema solicite una contraseña, introdúzcala y pulse el botón ENTER para confirmar. Esta acción le da acceso a la página TEACH, donde podrá continuar con el proceso de calibración del eje X. La página TEACH permite a los usuarios establecer y ajustar los parámetros de la máquina, garantizando un control preciso de la posición del tope trasero. Una calibración adecuada del eje X es crucial para lograr resultados de plegado precisos. Si tiene algún problema al introducir la contraseña o al acceder a la página TEACH, consulte el manual de la máquina o póngase en contacto con el soporte técnico de JUGAO para recibir asistencia.

7. Calibre el eje X:

● En lapágina TEACHdelcontrolador E21, navegue hasta el primer elemento, que está directamente relacionado conCalibración del eje X. Esta función le permite ajustar con precisión la posición del tope trasero, garantizando resultados de plegado precisos. Al seleccionar esta opción, puede entrar en el modo de calibración, donde puede establecer la posición de referencia y ajustar con precisión el movimiento del eje X. Siga las indicaciones en pantalla para introducir las mediciones correctas y confirmar la calibración. Una calibración correcta garantiza que el tope trasero se mueva de acuerdo con los valores programados, reduciendo los errores de plegado y mejorando la precisión general. La calibración periódica del eje X ayuda a mantener un rendimiento constante y una alta precisión en las operaciones de plegado de metal.

● En este campo, introduzca la longitud real medida. Este paso garantiza que la prensa plegadora reconozca con precisión la posición real del tope trasero. La introducción exacta de este valor es fundamental para lograr una precisión de plegado constante. Si la longitud medida difiere del valor preestablecido, ajustarla aquí permite que el controlador E21 compense cualquier discrepancia, mejorando la repetibilidad. Después de introducir la longitud correcta, confirme la entrada pulsando la tecla correspondiente. Este paso de calibración ayuda a eliminar errores en el movimiento del eje X, garantizando un plegado de alta precisión y reduciendo el desperdicio de material.

● Después de ajustar la configuración de calibración del eje Xen la controlador E21, pulse el INTRO botón para confirmar y aplicar los cambios. Este paso garantiza que el nuevo posición del tope trasero se registre con precisión en el sistema. Una vez aplicado, el controlador actualizará sus mediciones internas, permitiendo operaciones de plegado precisas. Es esencial verificar la calibración realizando un pliegue de prueba y midiendo los resultados. Si es necesario, ajuste finamente la configuración para lograr la máxima precisión. Una Calibración del eje X mejora repetibilidad y garantiza que cada plegado cumpla las especificaciones requeridas, reduciendo el desperdicio de material y mejorando la eficiencia de producción.

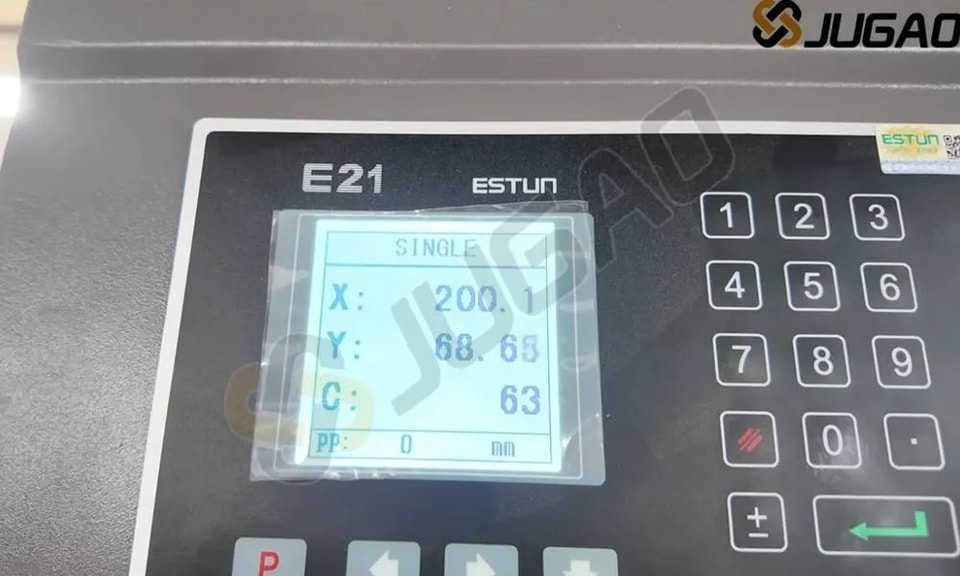

8. Vuelva a la página SINGLE:

Haga doble clic en el P una vez más para volver a la página SINGLE en el controlador E21. Esta acción garantiza que el sistema salga de la interfaz de ajuste de parámetros y regrese a la pantalla de funcionamiento estándar. La página SINGLE es la interfaz predeterminada donde puede configurar y ajustar los programas de plegado de su prensa plegadora. Al volver a esta página, el controlador queda listo para el funcionamiento normal, permitiéndole continuar con las tareas de plegado. Si es necesario, puede volver a entrar en los ajustes de parámetros pulsando de nuevo el botón P botón de nuevo, garantizando ajustes fluidos en el Calibración del eje X u otros ajustes de la máquina.

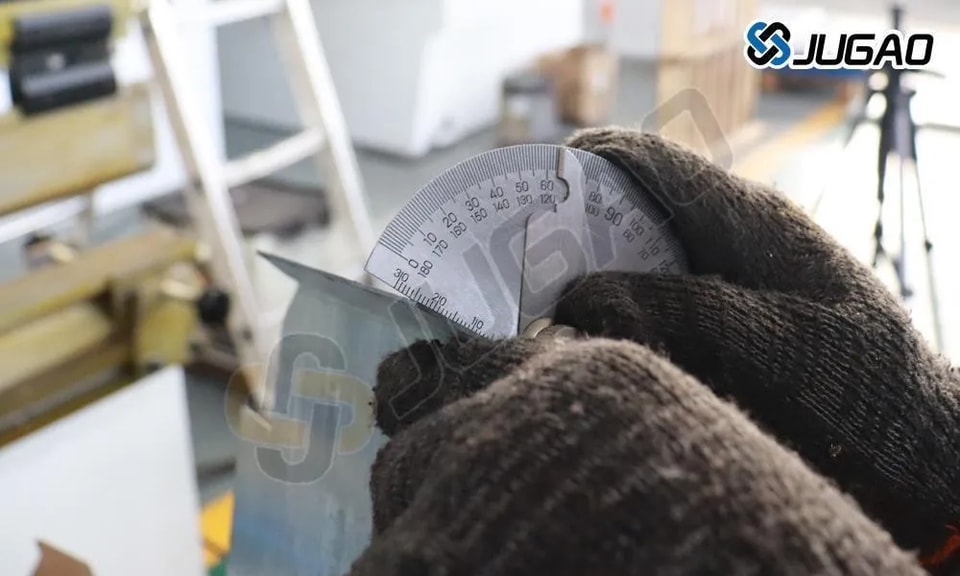

9. Vuelva a probar plegando otra chapa:

● Realice otra operación de plegado con los mismos ajustes y mida cuidadosamente las dimensiones resultantes de la chapa. Asegúrese de que la medición se tome con precisión usando un calibrador u otras herramientas de medición de precisión. Compare la posición real del pliegue con el valor programado en el controlador E21. Si la medición aún se desvía del valor esperado, realice pequeños ajustes en el configuración del eje X según corresponda. Repita este proceso hasta que el resultado del plegado coincida con las especificaciones deseadas. Una calibración correcta garantiza una alta precisión en el plegado de metal, reduce el desperdicio de material y mejora la eficiencia general de la producción. Verifique siempre varias veces para lograr la alineación más precisa.

● El paso final en la Proceso de calibración del eje Xconsiste en medir la longitud real de plegado de la pieza. Después de realizar el ajuste y efectuar una prueba de plegado, utilice una herramienta de medición precisa para comprobar la longitud de la pestaña. Si la medición es incorrecta, repita los pasos de calibración y haga los ajustes finos necesarios. Un eje X correctamente calibrado mejora significativamente la precisión de plegado, minimiza los errores y optimiza la eficiencia general en la fabricación de chapa metálica.

Siguiendo sistemáticamente este protocolo de calibración, puede mantener un rendimiento óptimo del eje X en su controlador E21. La calibración periódica garantiza una precisión sostenida y maximiza la eficiencia operativa de su plegadora.
