En el ámbito del plegado de metales, la Programación ESA S630 es un factor crítico de productividad. Este artículo detalla cómo sus capacidades avanzadas agilizan las operaciones de plegado, desde la secuenciación de precisión hasta la reducción de tiempos de ciclo. Diseñada tanto para veteranos de CNC como para principiantes, esta guía proporciona las ideas clave necesarias para aprovechar el ESA S630 para lograr la máxima eficiencia operativa y rendimiento.

Lista Integral de Programas de Plegado

La Programación ESA S630 proporciona un conjunto integral de programas especializados diseñados para optimizar las operaciones de plegado para una amplia variedad de aplicaciones. A continuación se presenta una descripción general de los tipos de programas disponibles y sus respectivos usos:

1. Gestión de Lista de Programas:

Navegue a la lista de programas a través de la interfaz de menú dedicada. Este directorio centralizado ofrece una visión estructurada de todos los programas almacenados, con la posibilidad de ver datos detallados del programa directamente posicionando el cursor en cualquier entrada.

Utilice la barra de desplazamiento para navegar por la lista de manera eficiente.

2. Creación y Personalización de Programas :

l Nueva Carpeta : Organice sus programas creando nuevas carpetas para una gestión sencilla.

l Nuevos Programas Numéricos y Nuevos Programas Gráficos : Configure nuevos programas basados en datos numéricos o gráficos visuales, mejorando la precisión y visualización en operaciones complejas.

l Funciones de Copiar y Renombrar : Duplique rápidamente programas con nuevos nombres, permitiendo modificaciones y adaptaciones sencillas a requisitos de plegado específicos.

l Vista Previa y Edición de Programas :

Active las vistas previas de programas para visualizar programas gráficos. Esta función se puede desactivar si se prefiere una vista simplificada. Realice ediciones como renombrar o copiar directamente desde el menú, agilizando el proceso de gestión.

3. Copia de seguridad y transferencia de datos :

Guarde programas en un dispositivo USB para transferirlos entre diferentes máquinas o para fines de copia de seguridad. Esta función garantiza que sus operaciones de curvado tengan soporte constante independientemente de la ubicación.

Guarde o elimine múltiples programas simultáneamente utilizando las opciones dedicadas, asegurando una gestión de datos eficiente.

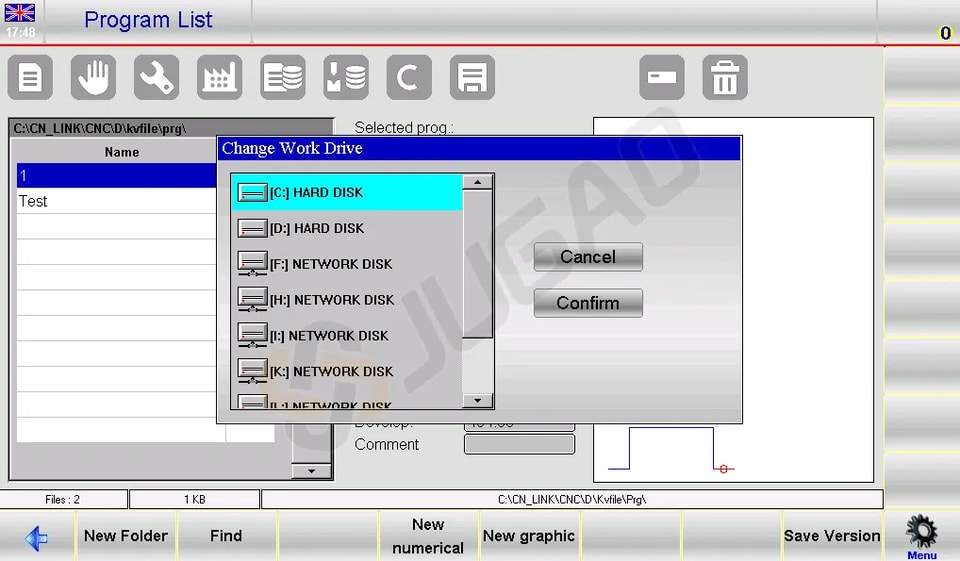

Para cambiar la unidad de trabajo utilizando ESA S630 Programming, siga estos pasos:

l Presione el botón para acceder al Lista de programas .

l Navegue hasta el Menú presionando el botón correspondiente.

l Seleccione la opción 5 para Cambiar unidad de trabajo .

l Use su dedo para elegir una unidad de trabajo de la lista mostrada.

Esta secuencia garantiza que utilice ESA S630 Programming de manera eficiente, mejorando el proceso de configuración y manteniendo un rendimiento óptimo de la máquina.

Entrada numérica frente a entrada gráfica de programas

Introducir un programa numérico

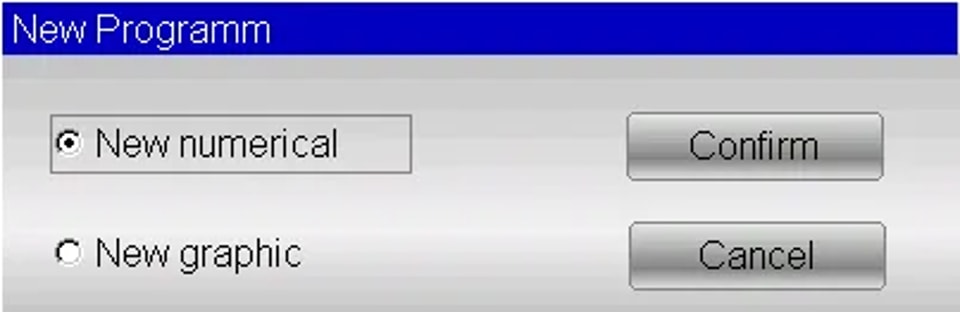

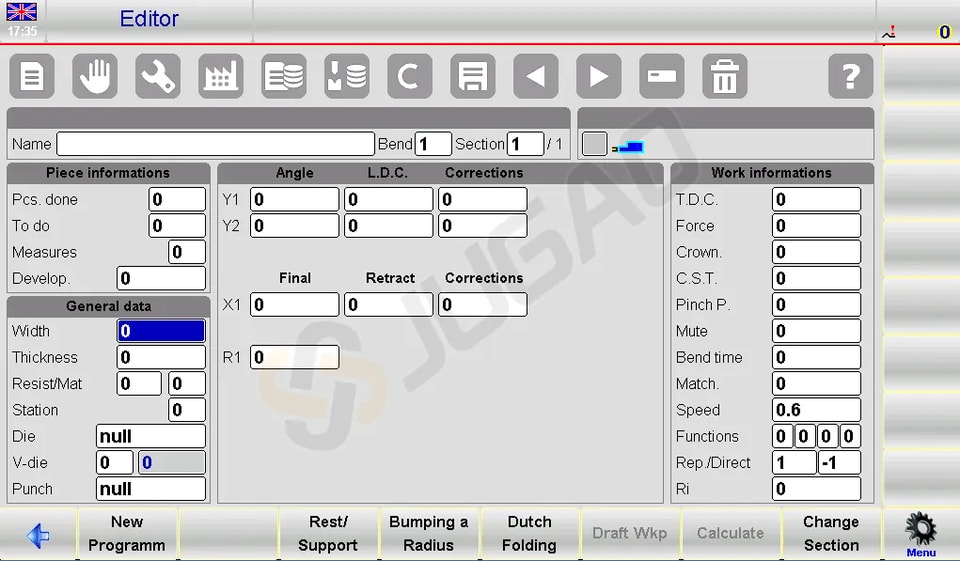

Para introducir un nuevo programa numérico, presione [New Programm] desde la página del Editor de un programa numérico y seleccione [New numerical] :

O se puede crear desde la lista de programas presionando y [Nuevo numérico] .

La programación ESA S630 optimiza significativamente las operaciones de doblado al simplificar tareas clave. Aquí hay una guía concisa:

1. Configurar los datos de la pieza

Se abrirá una ventana para ingresar los datos del programa:

l Ancho de la lámina metálica : Toque el campo, ingrese el ancho y seleccione [Ok] .

l Espesor de la lámina metálica : Ingrese el espesor de manera similar.

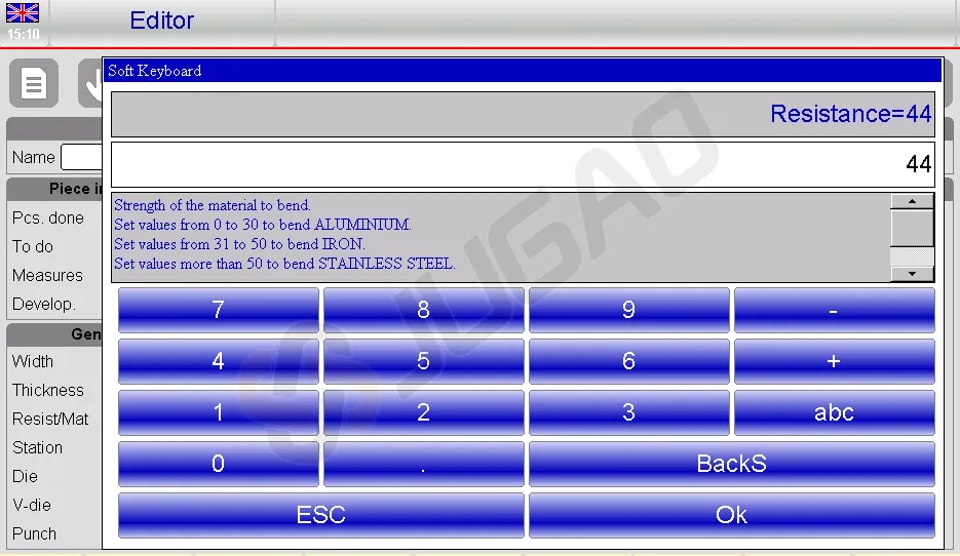

l Valores de resistencia :

u Aluminio: 0-30

u Hierro: 31-50

u Acero inoxidable: >50

l Cálculo automático de material : El sistema calcula el material según la resistencia, reduciendo la entrada manual.

l Configuración de la estación de trabajo : Ingrese el número de estación si corresponde; de lo contrario, déjelo como 0.

l Selección de matriz y matriz en V :

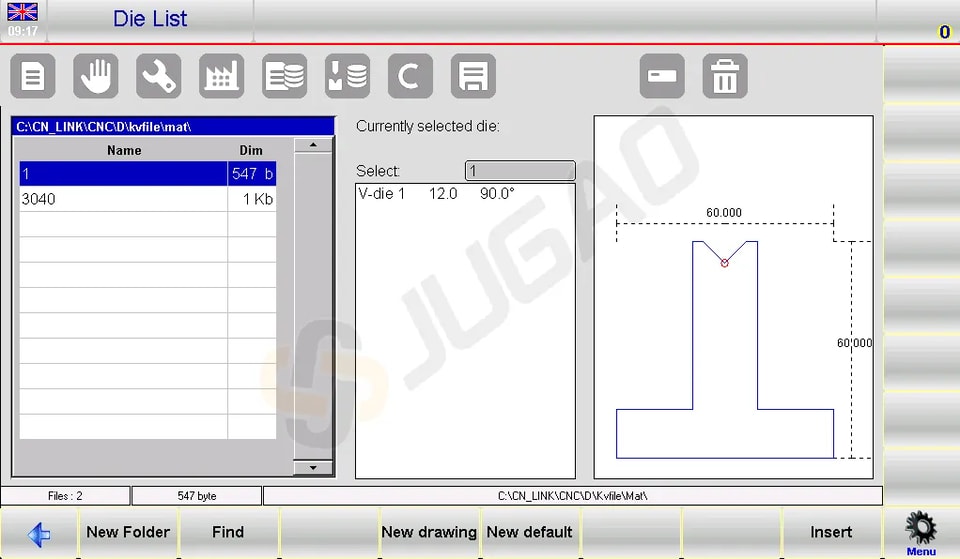

² Seleccione un dado de la lista tocando el campo, desplazándose y pulsando [Insertar] .

² Elija el dado V apropiado si hay varios; si solo hay uno, ingrese 1.

l Selección de Punzón : Elija el punzón de manera similar accediendo a la lista, desplazándose y pulsando [Insertar] .

2. Configuración y Ajuste de Dobleces

l Ingrese el ángulo de doblado deseado en el Ángulo Y1 campo.

l Establezca la longitud del doblez en el campo de X1 Final .

l Los datos se calculan automáticamente pero son personalizables.

3. Gestión de Datos de Trabajo

l Acceda a 7>>Información de Trabajo para revisar T.D.C, Silenciado , y Punto de Pellizco datos.

l Salir seleccionando [Ok] .

4. Operaciones de Doblez

l Copiar Doblez: Navega al doblez objetivo, abre el menú y selecciona 5>> Paso de copia .

l Insertar Doblez: Posición después del punto de entrada, elige 4>> insertar paso .

l Introducir Doblez Copiado: Colócalo antes del doblez objetivo siguiendo pasos similares.

5. Radio y Dobleces Especializados

l Usa [Bumping a Radius] para introducir ángulos de rodadura y radios, confirmando con [Confirmar] .

l Ajustar Plegado holandés y conización modificando L.D.C. y puntos muertos inferiores en Y1 y Y2.

6. Manejo de aplicaciones especializadas

l Curvaturas cónicas: Introduzca ángulos cónicos mediante la función [Cónico] .

l Curvaturas fuera de la matriz V: Ingrese valores finales en L.D.C Y1/Y2 y asegure puntos de presión y mutación más altos.

7. Gestión de programas

l Guarde programas con 2>> Guardar como … para nuevas variaciones de programas existentes.

Cuando cambia una herramienta en su proyecto de programación ESA S630, siga estos pasos para actualizar el programa:

l Descargar : Acceda y descargue el programa desde su lista.

l Abrir Editor : Ir a la página del Editor y abrir el menú.

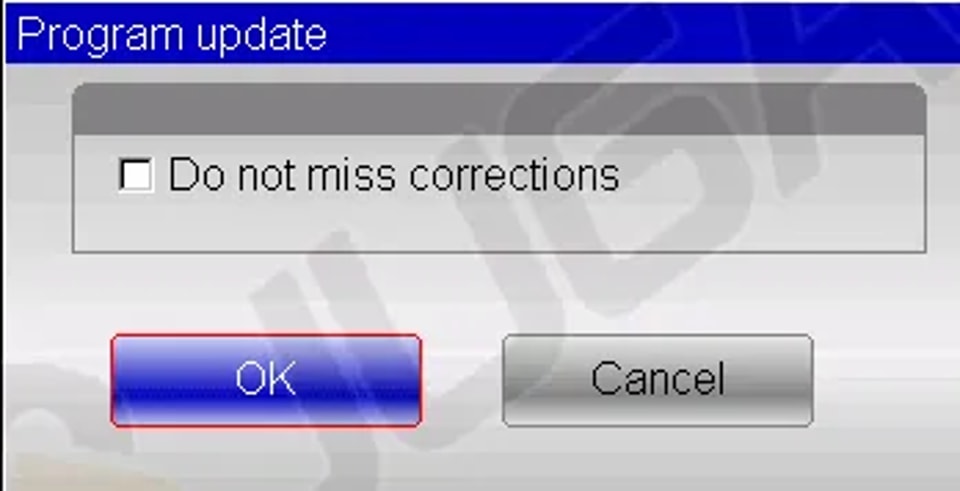

l Actualizar Programa : Elegir 3>> Actualización de programa para abrir la ventana de actualización.

l Recalcular : Hacer clic en [Ok] para recalcular todos los datos, asegurando que se apliquen las correcciones.

l Guardar : Guardar el programa actualizado si es necesario.

Estas prácticas eficientes utilizando ESA S630 Programming pueden mejorar la precisión y reducir errores, optimizando sus operaciones de doblado.

Introducir un programa gráfico (Opcional en el modelo S630 ）

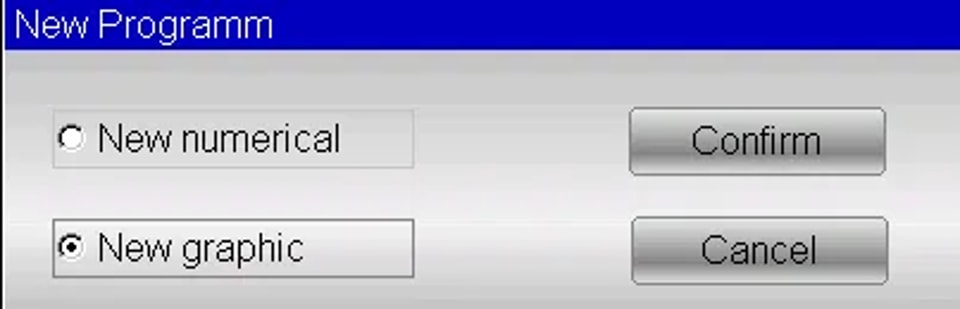

Para introducir un nuevo programa gráfico presione [New Programm] desde la página del Editor de un programa numérico y seleccione [New gráfico] :

O se puede crear desde la lista de programas presionando y [Nuevo gráfico] .

1. Configuración de los datos generales

Cuando se utiliza ESA S630 Programming, introducir los datos generales correctos es esencial para acceder a la función de dibujo. Siga estos pasos:

l Detalles de la Chapa Metálica:

² Introduzca el ancho y espesor , seleccionando cada campo y confirmando con [Ok] .

² Introduzca la resistencia del material resistencia ; el sistema calcula las propiedades basándose en esto.

l Configuración de Herramienta y Estación:

² Introduzca el número de la estación de trabajo, o déjelo como 0 si es única.

² Seleccione e inserte la matriz de la lista.

² Indique la matriz en V (introduzca 1 si solo hay una).

² Establezca la Orientación de Matriz y Punzón ( 0 = estándar, 1 = girado 180° ).

² Elija e inserte el punzón de la lista.

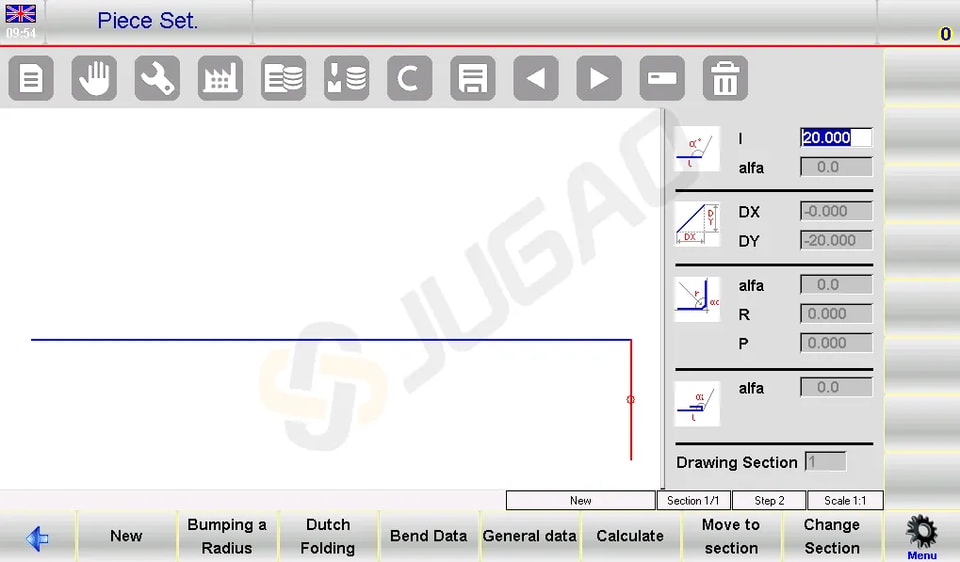

2. Ventana de dibujo

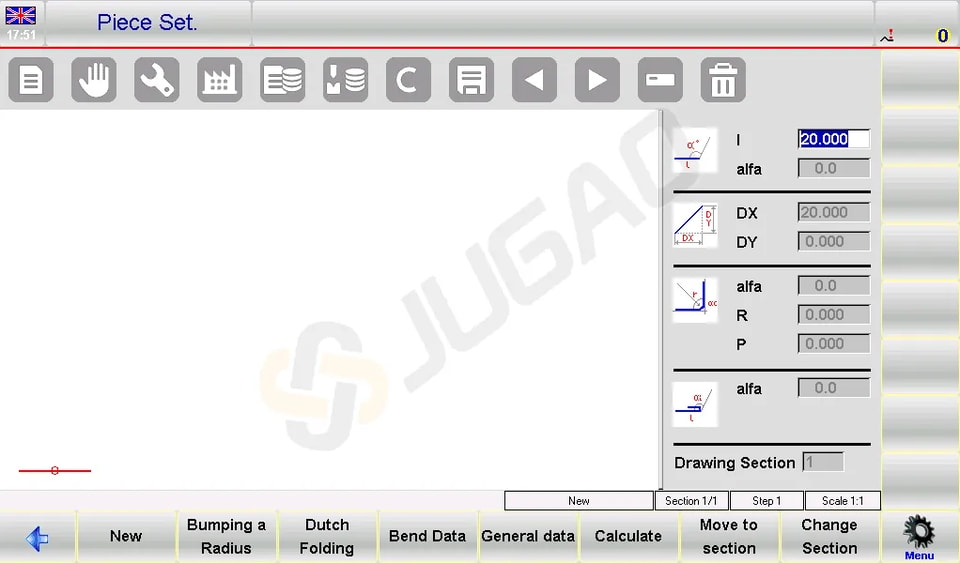

Se abrirá la página de la ventana de dibujo.

l Izquierda : Ventana principal de dibujo.

l Derecha : Cuatro ventanas de entrada de datos para:

² Datos de Dibujo Polar

² Datos de Dibujo Cartesiano (normalmente no utilizado)

² Doblez de Radio

² Doblez de Plegado Holandés (Remachado)

3. Proceso de Entrada :

l Comience en la Configuración de Pieza página donde el primer segmento por defecto es 20.0 mm.

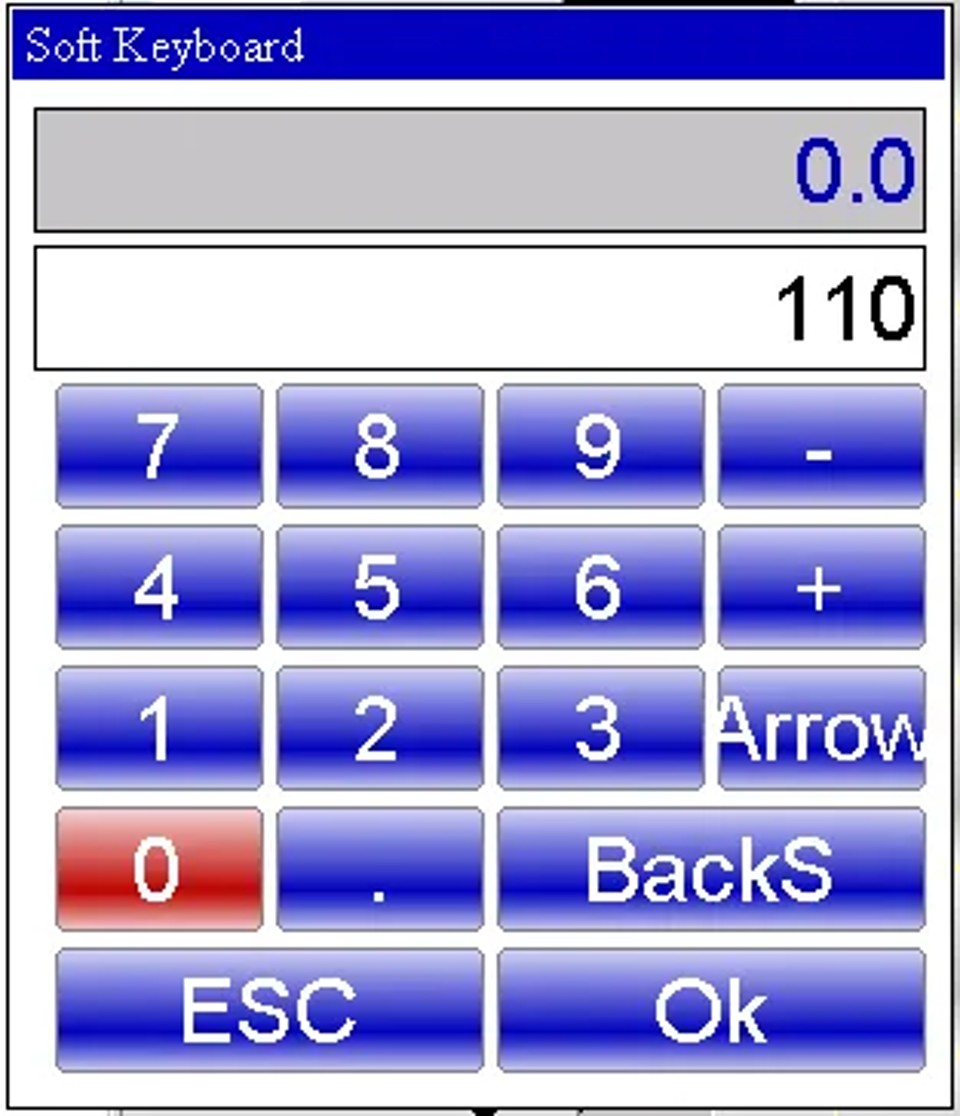

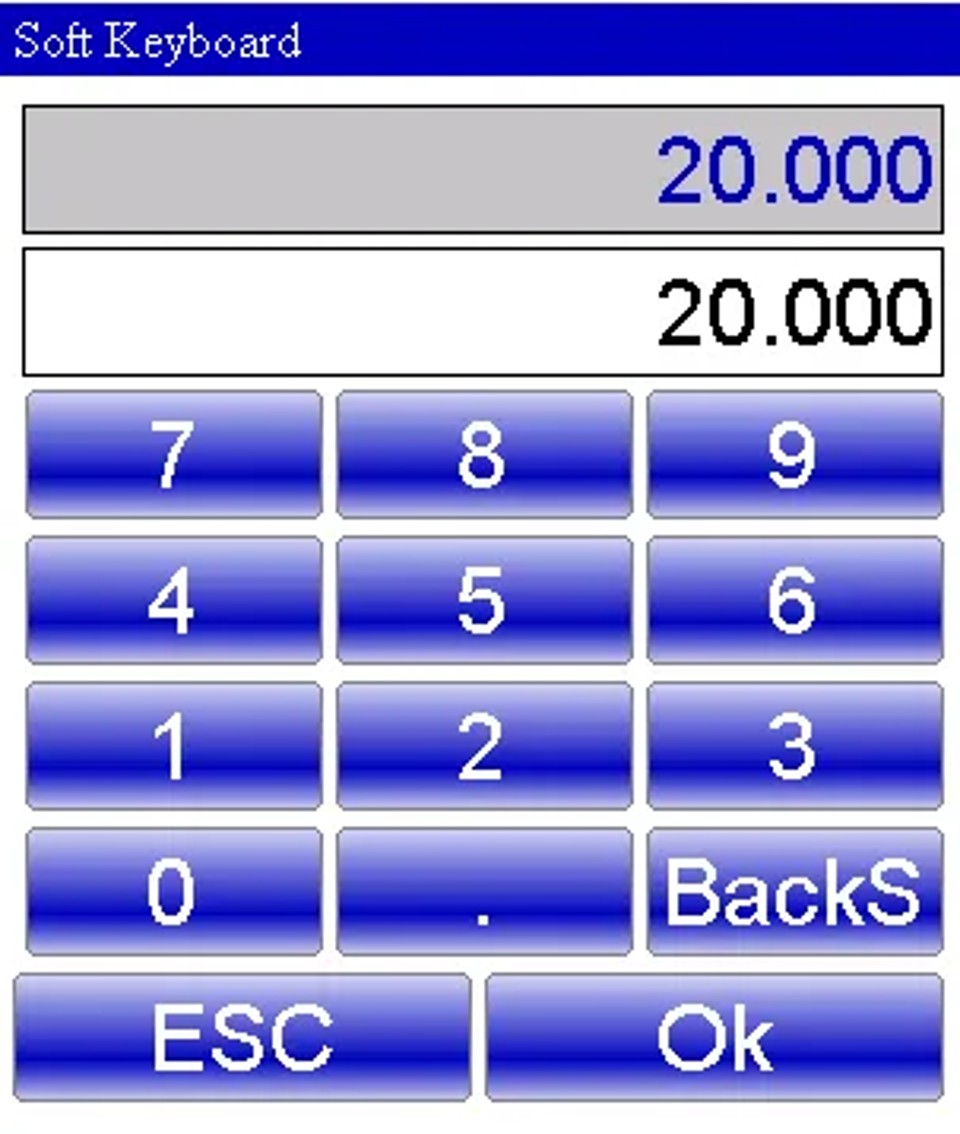

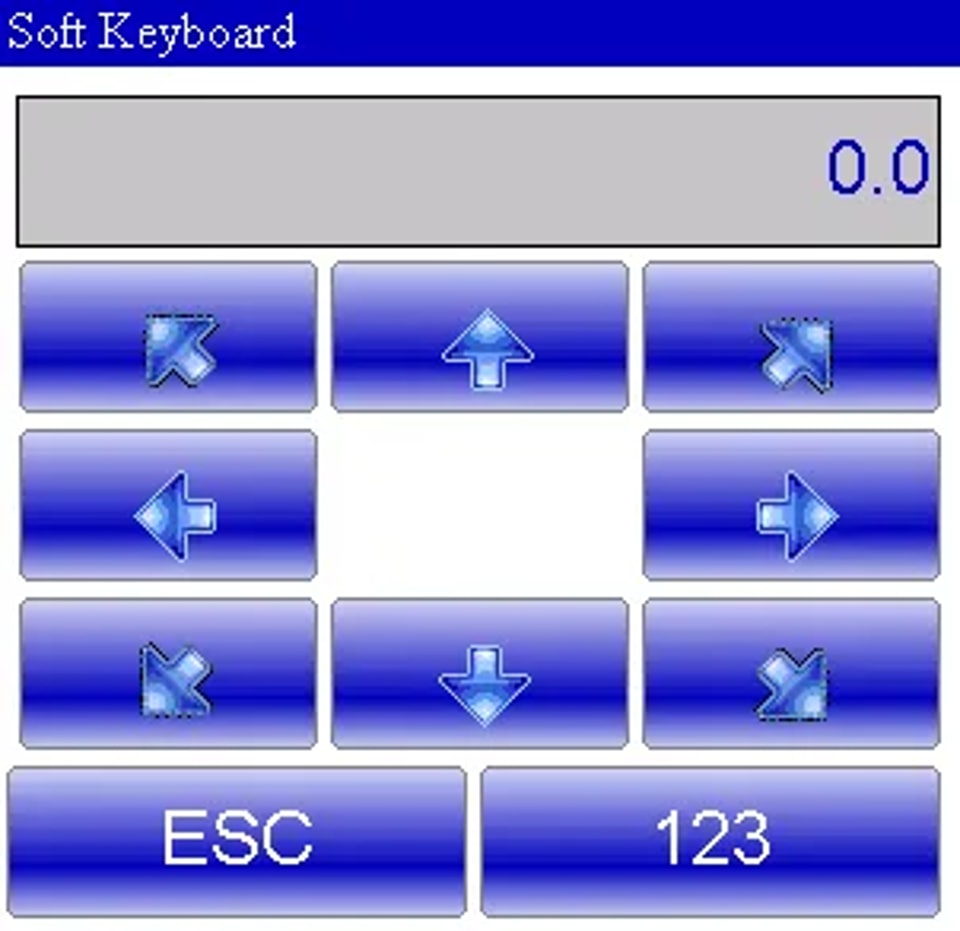

l Modifique esto seleccionando el campo 'l' para abrir el 'Teclado Suave'.

l Después de confirmar los cambios, proceda a ajustar el dibujo polar 'alfa' usando los ángulos del 'Teclado Suave'.

l Establezca ángulos predefinidos o ingrese personalizados, luego pase al siguiente campo de longitud para continuar el diseño.

4. Secuenciación de Doblez

l Acceda a la página gráfica AUTOMÁTICA.

l Seleccione 0>> Secuencia de doblado para gestionar y navegar diferentes dobleces de manera eficiente.

5. Cambiar Color de Fondo

l Abra el menú desde la página AUTOMÁTICO.

l Seleccionar 1>> Cambiar color para personalización visual.

6. Visor 3D (Opcional)

l Acceda a la vista 3D desde la página AUTOMÁTICO. Seleccione el elemento 3>> Visor 3D .

l Cambiar entre vista 3D y vista 2D según sea necesario.

7. Realizar el dibujo de una pieza

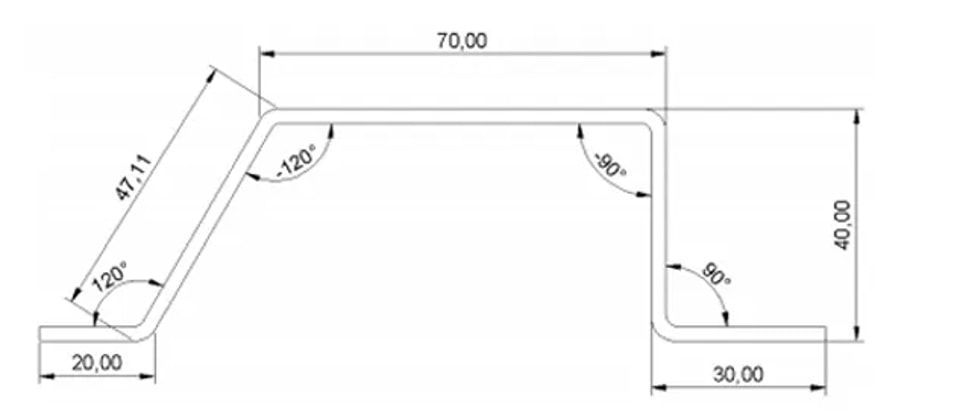

Supongamos que tenemos que dibujar la pieza ilustrada en la siguiente figura:

l Configuración: En la ventana de dibujo, ingrese la longitud inicial del segmento (por ejemplo, 20.0) en el campo 'l' y presione [Ok] .

l Entrada de Ángulo y Longitud:

² Ingrese el primer ángulo (120.0°) en el ' alfa campo y confirme con [Aceptar].

² Proceda con el dibujo automático para la siguiente longitud. Asegúrese de que esté resaltado.

² Introduzca la segunda longitud (47.11) en el campo 'l' y confirme.

l Entradas secuenciales:

² Ingrese el siguiente ángulo (-120.0°) en el alfa campo y presione [Ok] .

² Continúe con la tercera longitud (70.0) ingresada en el campo 'l'.

² Configure el tercer ángulo (-90.0°) usando ESA S630 Programming y confirme la entrada.

l Finalización:

² Introduzca la cuarta longitud (40.0), seguida de su ángulo (90.0°) usando el alfa campo.

² Agregue la quinta y última longitud (30.0) para completar el proceso de dibujo.

8. Realizar un doblez de radio

Para realizar un doblez de radio es necesario tener en cuenta que, según la convención, debe haber una longitud de lámina metálica antes y después del radio.

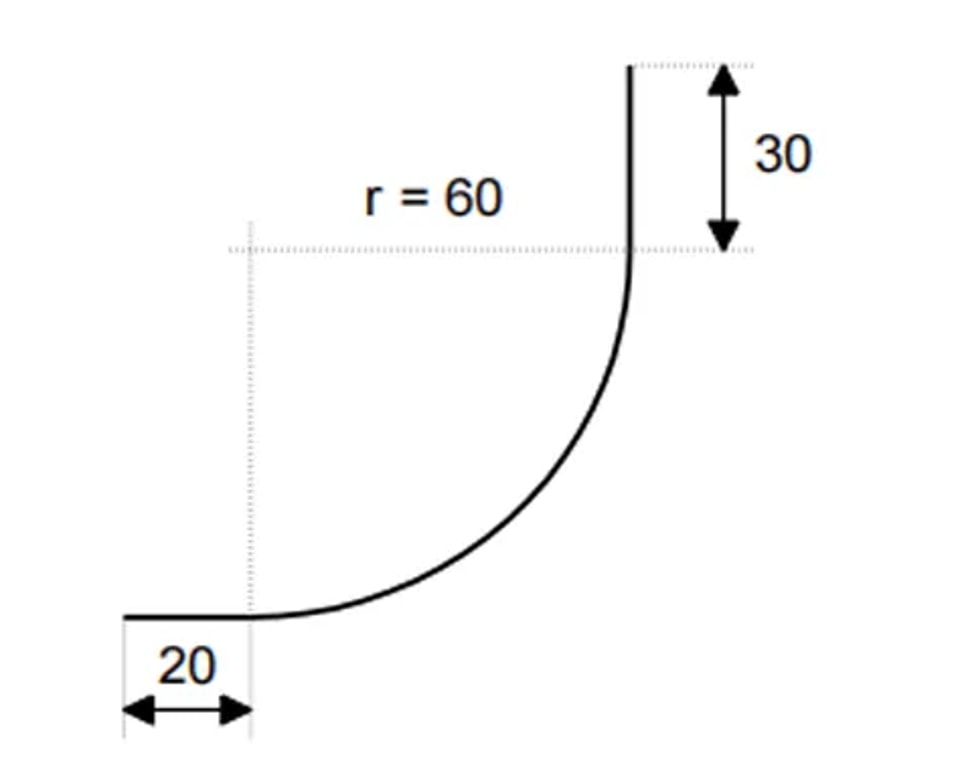

Supongamos que tenemos que dibujar la pieza ilustrada en la siguiente figura:

Para crear eficientemente un doblez de radio usando ESA S630 Programming, siga estos pasos concisos:

l Inicializar longitud: Ingrese la longitud inicial de la pieza (ej., 20.0) en el campo 'I' y presione [Ok] .

l Establecer parámetros de radio:

² Seleccionar [Bumping a Radius] para abrir la configuración del radio.

² Introduce el ángulo de rodadura (por ejemplo, 90.0°) en 'alfa' y presiona [Ok] .

² Introduce el radio de rodadura (por ejemplo, 60.0) en 'R' y confirma.

l Definir Paso: Especifica el paso de rodadura en el campo 'P' y presiona [Ok] . El sistema procederá automáticamente.

l Finalizar Longitud: Introduce la longitud final de la pieza (por ejemplo, 30.0) en el campo 'I' y confirma con [Ok] .

9. ejecutar un Doblez Holandés (remate)

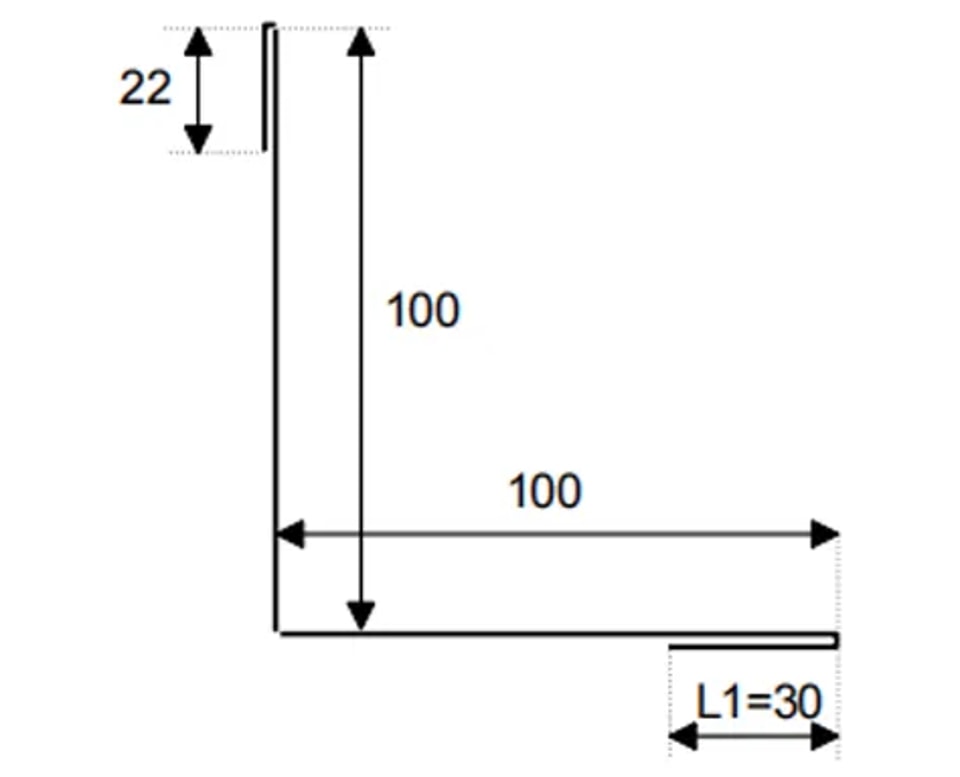

Supongamos que tenemos que dibujar la pieza ilustrada en la figura:

l Entrada Inicial: Introduce la longitud del lado rematado (30.0) en el campo 'l'.

l Doblez Holandés:

² Presiona [Ok] y selecciona [Doblez Holandés] .

² Configura el ángulo de doblado (45.0°) en el alfa campo.

l Dibujo Automatizado: Confirme con [Ok] para dibujar y resaltar automáticamente la siguiente longitud.

l Longitudes y Ángulos Adicionales: Introduzca las longitudes posteriores (100.0) en 'I' y establezca los ángulos (-90.0°) en ' alfa '.

l Pasos Finales: Introduzca la longitud del último lado (22.0) en 'I' y complete con [Ok] .

Cálculos de Secuencia de Doblado: Automático vs. Manual

Seleccionar el método apropiado para el cálculo de la secuencia de doblado en plegadoras CNC puede afectar significativamente la eficiencia. Aquí hay una comparación concisa de los métodos automático y manual, con información sobre cómo la Programación ESA S630 optimiza el proceso.

Cálculo Automático

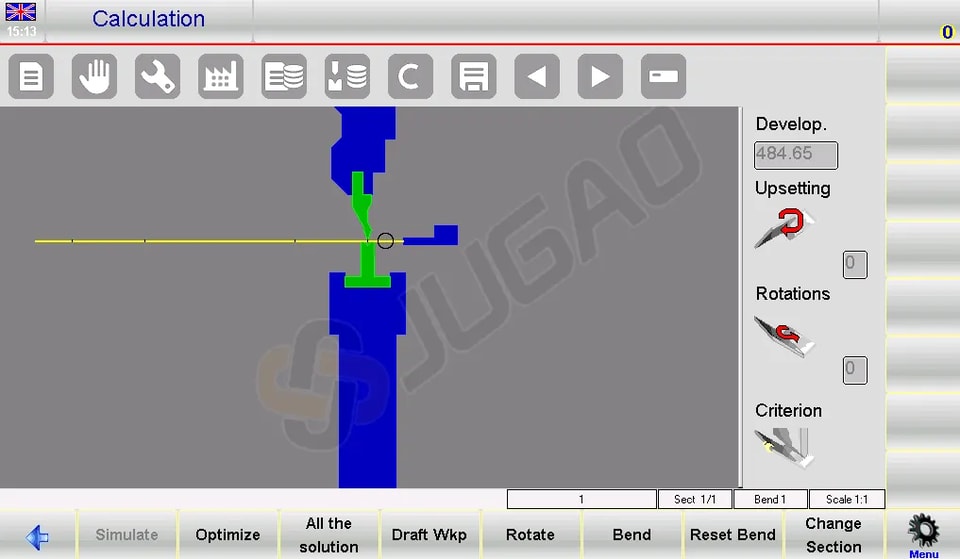

l Proceso: Inicie desde la página de dibujo presionando [Calcular] . Una simulación muestra la configuración para el doblado.

l Optimización: La Programación ESA S630 determina automáticamente la secuencia óptima presionando [Optimizar] .

l Beneficios:

² Eficiencia: Reduce errores y tiempo de ciclo mediante secuenciación óptima.

² Seguridad: Prioriza la seguridad del operador al elegir secuencias que mantienen más material en zonas de manejo seguras.

Cálculo Manual

l Proceso: Los operadores fuerzan manualmente las secuencias desde la página de dibujo.

l Flexibilidad: Permite control total o parcial sobre la secuencia, adecuado para dobleces complejos.

l Beneficios:

² Control: Ofrece mayor influencia directa sobre el proceso para operaciones personalizadas.

² Resolución de Problemas: Permite ajustes precisos al lidiar con dobleces desafiantes.

Cuándo Usar Cada Método

l Automático: Mejor para tareas consistentes y sencillas donde la eficiencia es clave.

l Manual: Ideal para tareas complejas o personalizadas que requieren control detallado y resolución de problemas.

El ESA S630 Programming sobresale en ambos métodos, ofreciendo una optimización automática mejorada en comparación con modelos anteriores como el S540, mejorando así la eficiencia y adaptabilidad del doblado.

Doblado Eficiente de Cajas

Para doblar con precisión una caja usando ESA S630 Programming, siga estos pasos simplificados:

1. Configuración de la Sección de Doblado:

l Crear Dos Programas: Utilice la programación ESA S630 para crear programas separados para dobleces horizontales y verticales. Ejecútelos secuencialmente, comenzando con la sección que utiliza el ancho de chapa más pequeño.

2. Gestión de secciones:

l Agregar secciones: Presione [Cambiar sección] para agregar una nueva sección.

l Eliminar secciones: Navegue a la sección, abra el menú y elija 6>> Eliminar sección para eliminarla y volver al doblez 1 de la sección 1.

3. Abordar desafíos comunes:

l Desalineación: Utilice la función de simulación de ESA S630 para verificar secuencias de dobleces y corregir la alineación.

l Tiempo de ciclo: Optimice el orden de operaciones dentro de la programación ESA S630 para minimizar el reposicionamiento y reducir los tiempos de ciclo.

Con estos pasos concisos, la programación ESA S630 permite un doblado de cajas preciso y eficiente.

Conclusión

En resumen, la competencia en la programación ESA S630 proporciona ganancias sustanciales en la eficiencia del doblado a través de una precisión garantizada y resultados repetibles. Los factores clave de éxito incluyen una preparación exhaustiva del entorno de trabajo, una configuración y calibración precisa de la máquina, y una estricta adherencia a las especificaciones del fabricante para herramientas y procedimientos operativos. Implementar estas prácticas disciplinadas permite que las líneas de producción operen con mayor rendimiento y desperdicio de material minimizado, lo que conduce a mejoras medibles en la productividad general.
