Métodos para ajustar con precisión el ángulo de plegado de las plegadoras CNC

Las desviaciones del ángulo de plegado pueden provocar inconsistencias en la conformación de las piezas y problemas de calidad. Dominar los métodos de ajuste preciso de las prensas plegadoras CNC es la clave para garantizar resultados ideales en cada plegado. Este artículo detalla cómo lograr un control preciso del ángulo de plegado mediante el ajuste de la barra de sincronización, para ayudarle a mejorar la precisión de mecanizado y la eficiencia de trabajo.

Pasos para ajustar el ángulo de plegado

1. Comprender la función de la barra de sincronización

La barra de sincronización es el componente central de la prensa plegadora CNC, responsable de garantizar que los cilindros de ambos lados se muevan de forma síncrona, manteniendo así la paralelidad durante el proceso de plegado. Cualquier desviación afectará directamente a la precisión del ángulo de plegado.

2. Preparación de seguridad

• Apague la alimentación de la prensa plegadora y asegúrese de que el equipo se detenga por completo.

• Use guantes y gafas de protección para garantizar una operación segura.

3. Medir el ángulo inicial

• Coloque una placa de prueba debajo de cada cilindro en ambos lados.

• Realice dos plegados con el mismo procedimiento y mida por separado los ángulos de plegado en ambos lados.

• Registre la diferencia entre los ángulos de ambos lados como base para el ajuste.

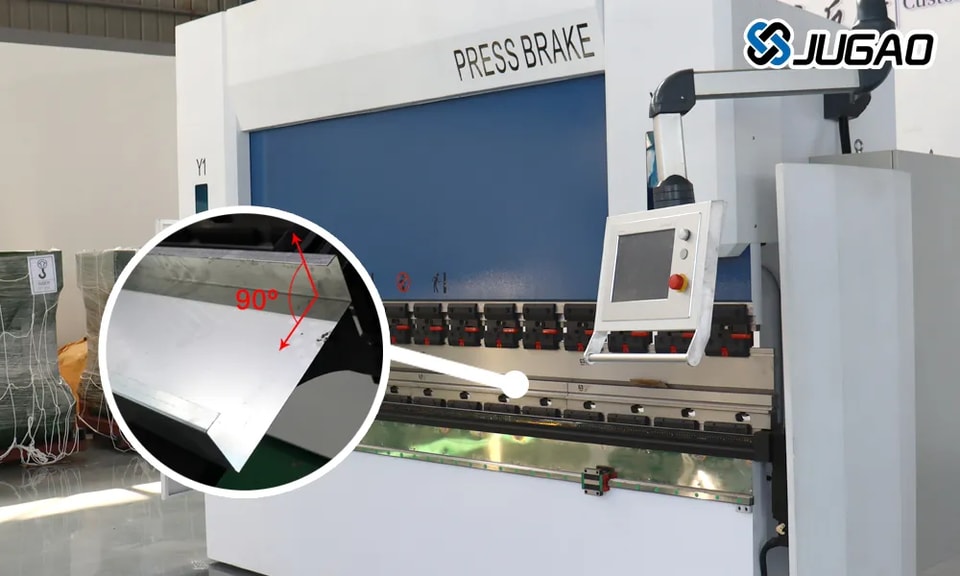

Diagrama esquemático de la medición del ángulo de doblado

4. Ajuste la varilla de sincronización

  • Posicione la varilla de sincronización:Encuentre la posición de ajuste de la varilla de sincronización según el diseño del equipo.

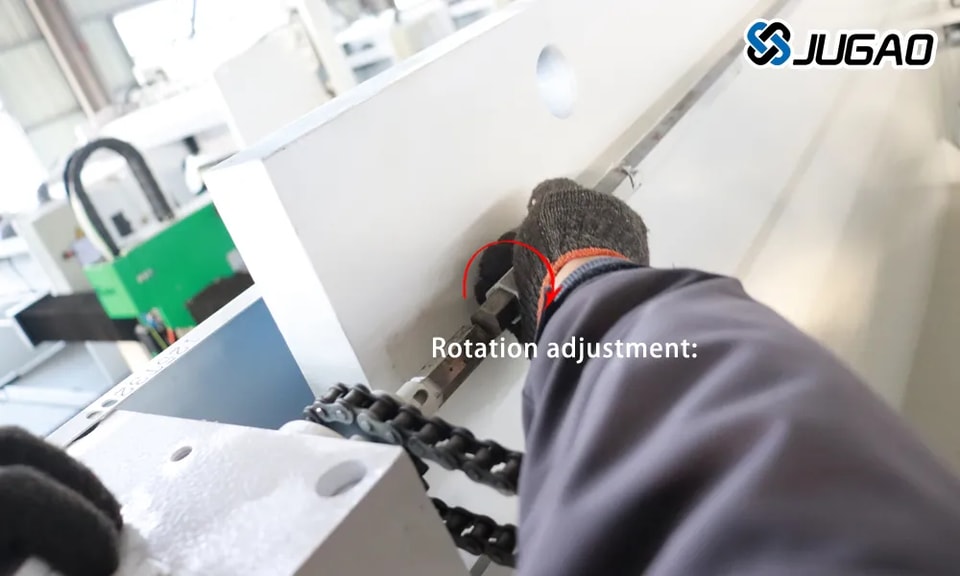

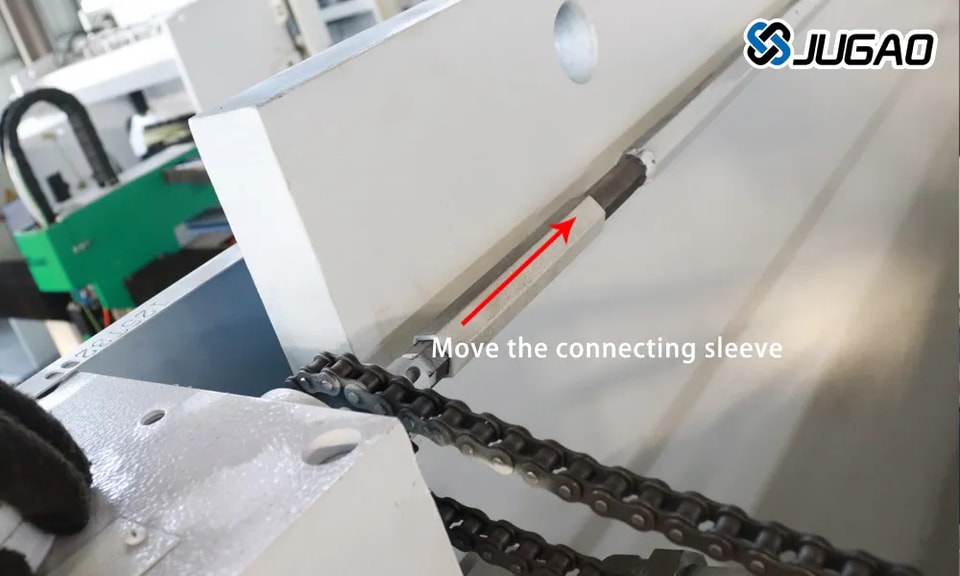

  • Mueva el manguito de conexión:mueva el manguito de conexión hexagonal a la posición especificadaAjuste de rotación:

• Girar la varilla de sincronización en sentido antihorario puede aumentar la profundidad de doblado, reduciendo así el ángulo de doblado.

Por lo general, el ángulo de doblado cambia aproximadamente 1 grado por cada giro (tomando como ejemplo una ranura V16 y una placa de 1,8 mm).

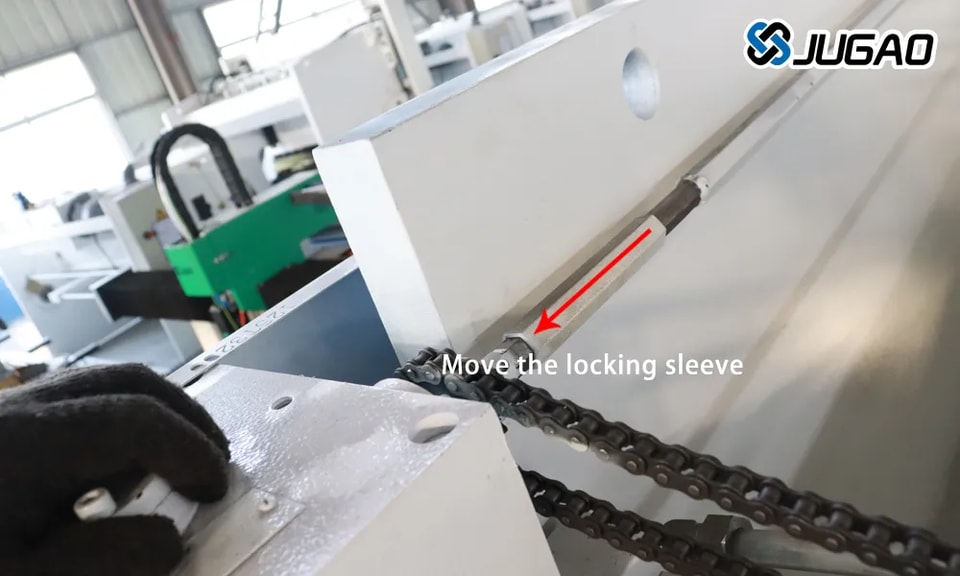

  • Mueva el manguito de bloqueo:Después del ajuste, mueva el manguito de bloqueo para garantizar que la varilla de sincronización quede estable.

5. Prueba y verificación

• Utilice material de desecho para realizar pruebas de doblado y medir si el ángulo real cumple los requisitos.

• Si aún hay desviación, repita los pasos de ajuste hasta alcanzar el ángulo objetivo.

6. Inspección final y mantenimiento

• Confirme que todas las piezas de ajuste estén bien apretadas para evitar que se aflojen durante el funcionamiento.

• Revise periódicamente el estado de la varilla de sincronización para garantizar que se mantenga durante mucho tiempo el ángulo preciso.

Precauciones

• Sea paciente y meticuloso al ajustar para evitar una rotación excesiva que provoque una desviación excesiva del ángulo.

• El espesor de la placa y el tipo de ranura afectan el resultado del ajuste, y es necesario operar con flexibilidad según las condiciones reales.

• Se recomienda registrar los parámetros después de cada ajuste para facilitar el mantenimiento y la optimización posteriores.

Con los pasos anteriores, puede resolver eficazmente el problema de ángulos de doblado inconsistentes y mejorar la calidad del producto y la eficiencia de producción.
