Guía de reemplazo de sellos del cilindro de la plegadora NC

¿Su plegadora NC muestra signos de fugas o de un rendimiento reducido? Sustituir los anillos de sellado del cilindro puede restaurar la eficiencia del equipo y evitar costosas pérdidas por reparaciones. Como operación de mantenimiento clave para garantizar la presión hidráulica y evitar fugas, la sustitución de los anillos de sellado del cilindro de una plegadora NC es un paso sencillo pero crucial, vital para el funcionamiento fluido y la prolongación de la vida útil del equipo.

Los anillos de sellado son propensos al desgaste y al envejecimiento debido a la exposición prolongada a alta presión, alta temperatura y fricción, lo que puede provocar fugas de aceite hidráulico y un bajo rendimiento del equipo. A continuación se presenta una guía detallada para la sustitución segura y eficiente de los anillos de sellado del cilindro de una plegadora NC.

I. La seguridad es lo primero

Antes de comenzar cualquier trabajo, asegúrese de que el sistema hidráulico esté completamente despresurizado y de que el equipo esté apagado. Mientras tanto, use equipo de protección profesional, como guantes y gafas, para garantizar la seguridad operativa.

II. Reúna las herramientas necesarias

Prepare con antelación llaves, destornilladores, alicates, un extractor de juntas, un martillo y anillos de sellado de repuesto. Tenga en cuenta que los anillos de sellado de repuesto deben coincidir con precisión con el modelo del cilindro para evitar comprometer el efecto de sellado debido a especificaciones incompatibles.

III. Acceda al cilindro

Dependiendo de la estructura específica del equipo, puede ser necesario retirar cubiertas protectoras, carcasas u otros componentes relacionados para acceder al cilindro sin dificultad.

IV. Libere la presión y desconecte

Si el cilindro sigue bajo presión, utilice métodos profesionales para liberar la presión y evitar posibles riesgos de seguridad causados por la presión residual. A continuación, desconecte todas las mangueras y conectores hidráulicos fijados al cilindro.

V. Retire el cilindro

Según el método de instalación del equipo, desenrosque los pernos que fijan el cilindro y retírelo del soporte de montaje o del punto de conexión. Tenga en cuenta que el cilindro es pesado; manipúlelo con cuidado durante la retirada para evitar golpes o lesiones personales.

VI. Desmonte el cilindro

Después de retirar el cilindro, desmóntelo con cuidado. Durante el proceso de desmontaje, registre cuidadosamente la secuencia de instalación de cada componente y la orientación de los anillos de sellado para disponer de una referencia para el posterior reensamblaje.

Puede consultar videos relacionados para desmontar los componentes del cilindro en orden: primero baje la varilla del pistón hasta una posición en la que no pueda moverse, desenrosque los tornillos prisioneros y luego retire la tuerca y la tapa del pistón dentro de la varilla del pistón. Durante el desmontaje, todos los componentes y tornillos deben aflojarse en sentido antihorario.

La distribución de los sellos en cada parte del cilindro es la siguiente:

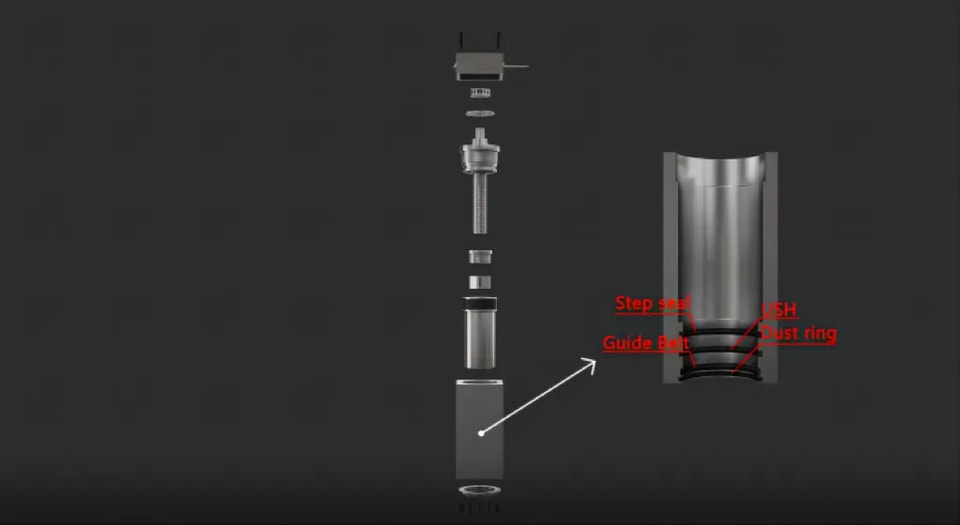

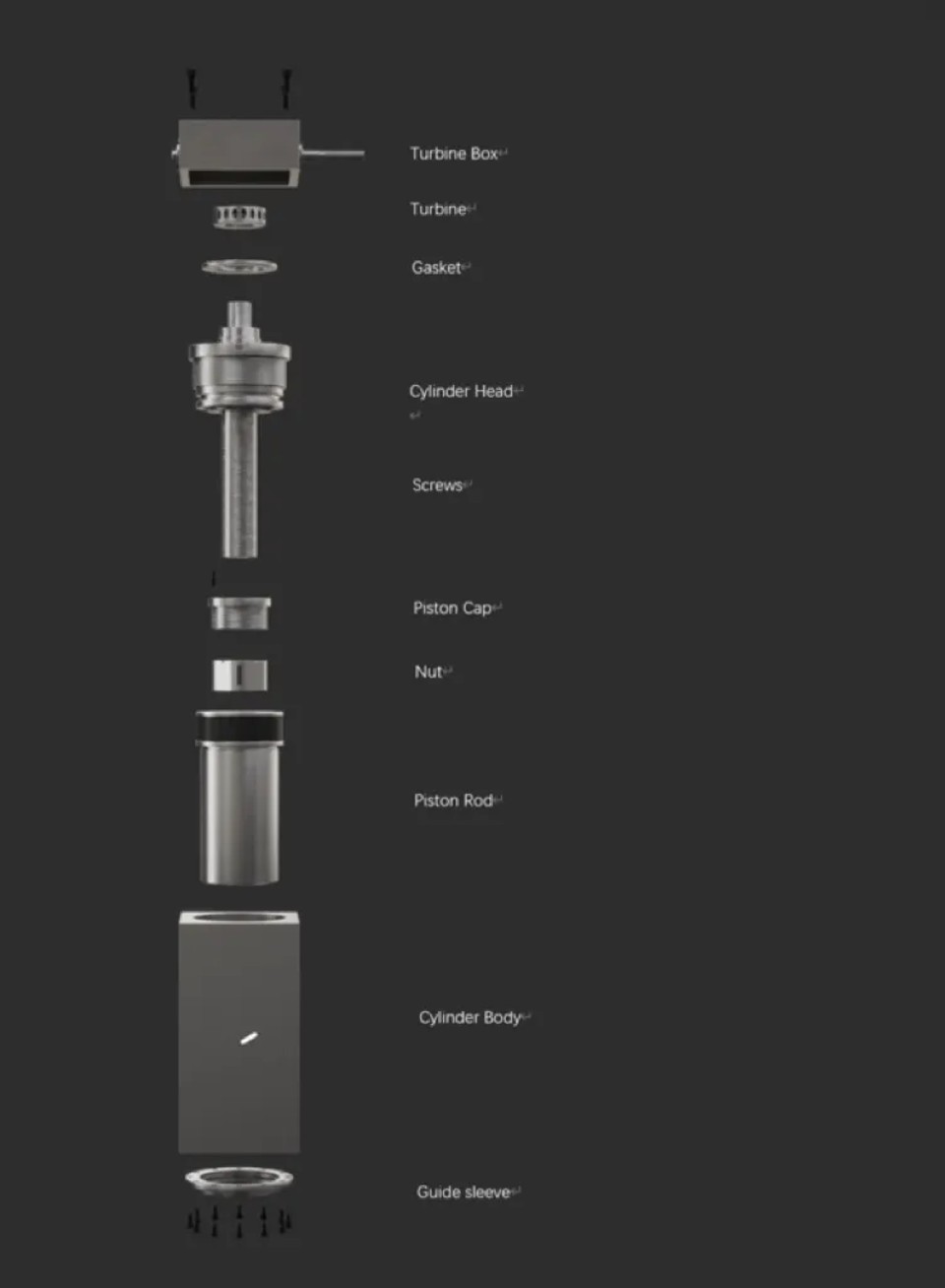

1. El cuerpo del cilindro está equipado con sellos escalonados, sellos USH, bandas guía y anillos antipolvo (ver diagrama: componentes relacionados con JUGAO: cuerpo del cilindro, casquillo guía, varilla del pistón, tuerca, tapa del pistón, tornillos, cabezal del cilindro, junta, turbina, caja de turbina);

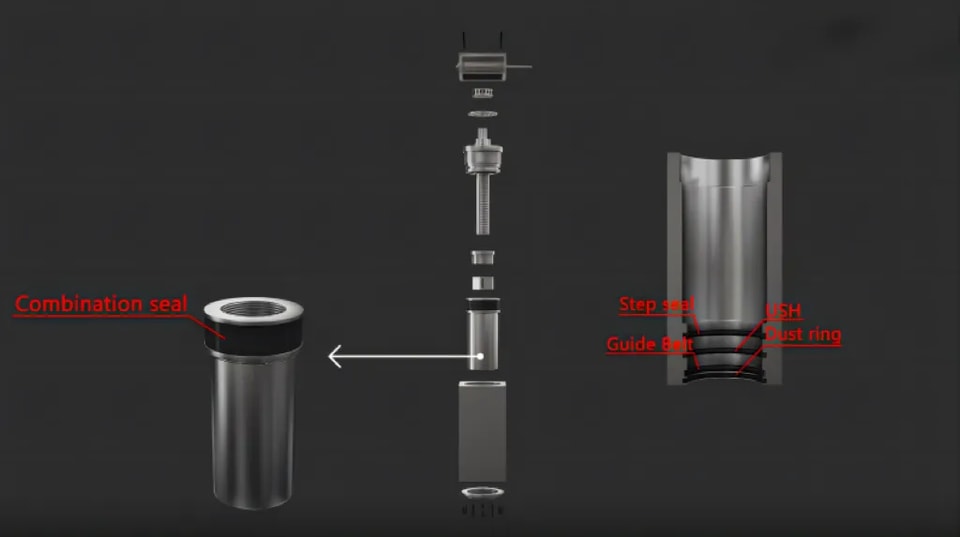

2. La parte superior de la varilla del pistón está equipada con sellos combinados (ver diagrama: componentes relacionados de JUGAO: Step Seal, USH Seal, Dust Ring, Guide Belt);

3. La culata está equipada con sellos de escalón, anillos en U y cintas guía (ver diagrama: componentes relacionados de JUGAO: Combination Seal, Step Seal, USH Seal, Dust Ring, Guide Belt);

4. Todos los componentes deben volver a ensamblarse en el «orden inverso de montaje y desmontaje» (ver diagrama: componentes relacionados de JUGAO: U-ring, Guide Belt, Step Seal, Combination Seal, Step Seal, USH Seal, Dust Ring, Guide Belt).

(I) Retirar los sellos usados

Utilice un extractor de sellos o una herramienta adecuada para retirar cuidadosamente los sellos usados. Trabaje con suavidad para evitar rayar el cilindro o dañar otros componentes.

(II) Limpieza e inspección

Limpie a fondo el interior del cilindro y todos los componentes desmontados para eliminar manchas de aceite, impurezas y restos de sellador. Al mismo tiempo, compruebe cuidadosamente cada componente en busca de desgaste, deformación o daños. Si se detecta algún problema, sustitúyalo a tiempo para evitar fallos de sellado causados por defectos en los componentes.

(III) Instalar los sellos nuevos

Lubrique los sellos nuevos con aceite hidráulico e instálelos cuidadosamente en las posiciones designadas. Asegúrese de que queden correctamente asentados y no torcidos para garantizar el rendimiento del sellado.

(IV) Volver a ensamblar el cilindro

Vuelva a ensamblar los componentes del cilindro en el orden inverso al desmontaje. Apriete los pernos estrictamente de acuerdo con los estándares especificados por el fabricante para evitar que pernos flojos o excesivamente apretados afecten el funcionamiento del equipo.

(V) Reinstalar el cilindro

Reinstale el cilindro ya ensamblado en el equipo, conecte las mangueras hidráulicas y los conectores, y asegúrese de que todos los componentes queden firmemente fijados y sin aflojamientos.

(VI) Prueba de funcionamiento

Una vez completado el reensamblaje, ponga en marcha el equipo para realizar pruebas y comprobar si el cilindro funciona correctamente y si hay fugas en el sistema hidráulico. Si se detecta alguna anomalía, detenga la máquina inmediatamente para solucionar el problema.

VII. Consejos de mantenimiento diario para cilindros hidráulicos

Un mantenimiento diario adecuado de los cilindros hidráulicos puede garantizar eficazmente su eficiencia de trabajo y prolongar su vida útil. A continuación, se presentan algunas recomendaciones generales de mantenimiento:

1. Revise regularmente el nivel de aceite: compruebe periódicamente el nivel de aceite hidráulico en el cilindro para asegurarse de que se encuentre dentro del rango especificado. Un nivel de aceite demasiado bajo puede provocar fácilmente daños en el cilindro y afectar el funcionamiento normal del equipo;

2. Cambie el aceite hidráulico a tiempo: para evitar la contaminación y el deterioro del aceite hidráulico, sustitúyalo regularmente. La frecuencia de cambio debe ajustarse con flexibilidad según el escenario de uso y las condiciones de trabajo del equipo;

3. Revise regularmente si hay fugas: inspeccione periódicamente el cilindro y el sistema hidráulico en busca de fugas. Si se encuentra alguna, corríjala de inmediato para evitar el desperdicio de aceite hidráulico y daños en los componentes del equipo;

4. Inspeccione el estado de los anillos de sellado: revise regularmente si presentan desgaste, envejecimiento o daños. Sustituya a tiempo cualquier anillo de sellado defectuoso para evitar fugas causadas por fallos de sellado;

5. Mantenga limpio el cilindro: limpie regularmente la superficie del cilindro con un paño limpio para eliminar polvo, manchas de aceite y otras impurezas, evitando que los contaminantes entren en el cilindro y provoquen daños;

6. Utilice el aceite hidráulico especificado: use estrictamente el aceite hidráulico recomendado por el fabricante y compatible con el cilindro y el equipo. No utilice aceite hidráulico con especificaciones incorrectas, ya que esto puede dañar el cilindro y otros componentes del sistema hidráulico.

Siguiendo las recomendaciones de mantenimiento anteriores, podrá garantizar eficazmente el funcionamiento estable de los cilindros hidráulicos, prolongar su vida útil y brindar un respaldo fiable para el funcionamiento eficiente de las plegadoras CNC.
