Guía de funcionamiento del sistema DELEM DA-69S

Dominar el controlador DELEM DA-69S es clave para desbloquear la precisión y la eficiencia en las operaciones modernas de curvado de metal. Si desea ponerse al día rápidamente con este sistema avanzado, ha llegado al lugar adecuado.

En esta guía, le mostraremos los aspectos fundamentales del funcionamiento del DELEM DA-69S, desglosando sus principales funciones y características intuitivas. Tanto si acaba de empezar a utilizar el controlador como si busca perfeccionar sus habilidades, este artículo le ofrece conocimientos prácticos para ayudarle a navegar por la interfaz con confianza y sacar el máximo partido de sus potentes capacidades para sus trabajos de metalurgia.

Vamos a empezar y a acelerar su camino hacia el dominio del DA-69S.

Paso 1: Familiarícese con la interfaz

Empiece por familiarizarse con la interfaz del DELEM DA-69S. Cuenta con una pantalla táctil fácil de usar y una navegación intuitiva.

Además de los controles táctiles, la parte frontal del control consta de un paro de emergencia, el volante manual y los botones de arranque y parada.

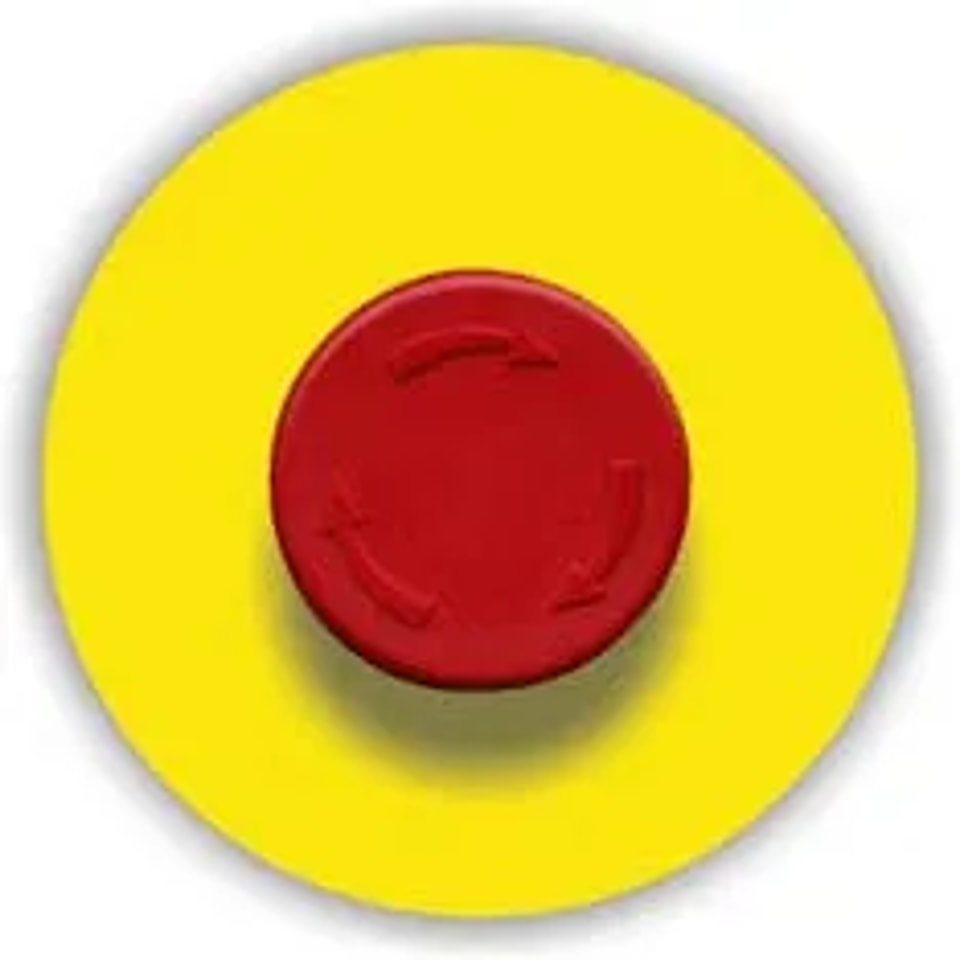

Botón de parada de emergencia, a implementar por el fabricante de la máquina.

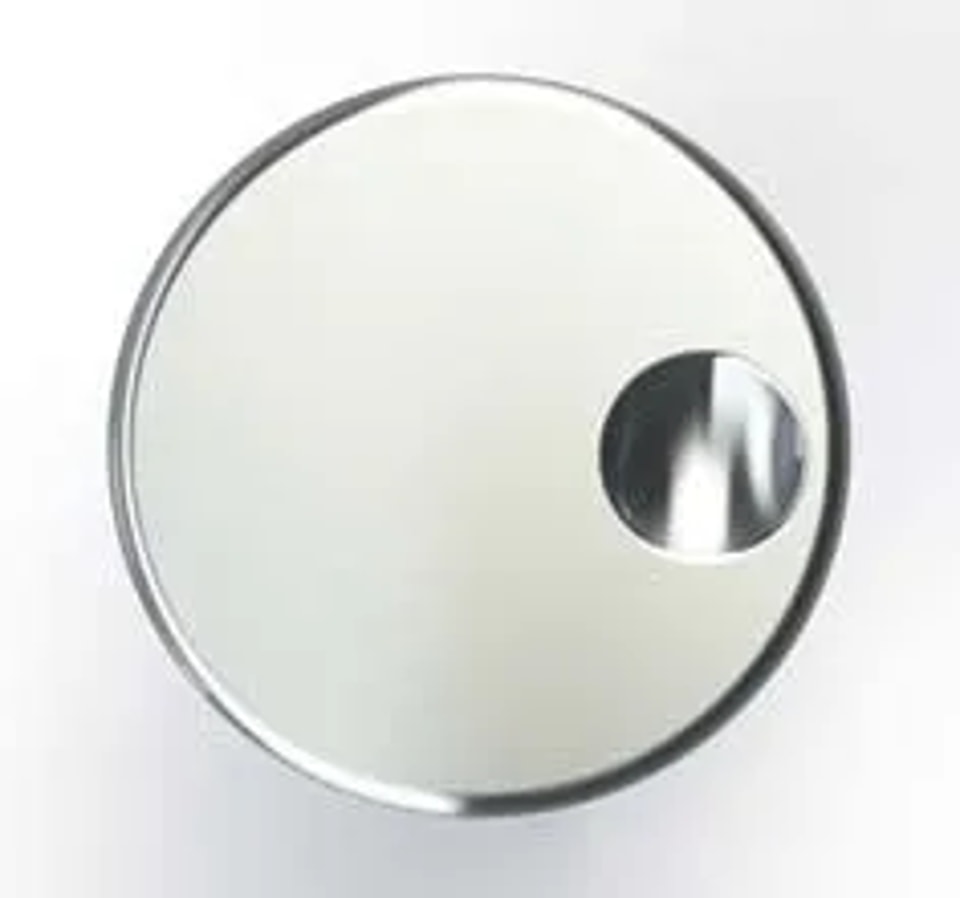

Volante manual; control manual de cualquier eje (eje Y + ejes del tope trasero)

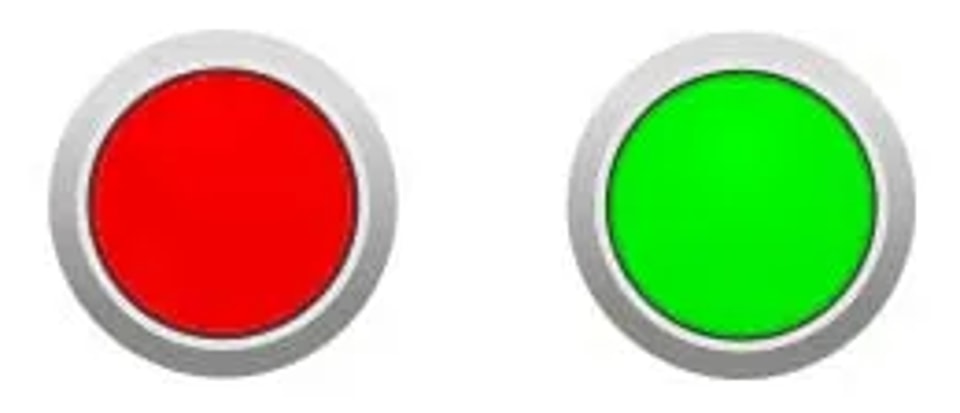

Botón de parada y botón de arranque

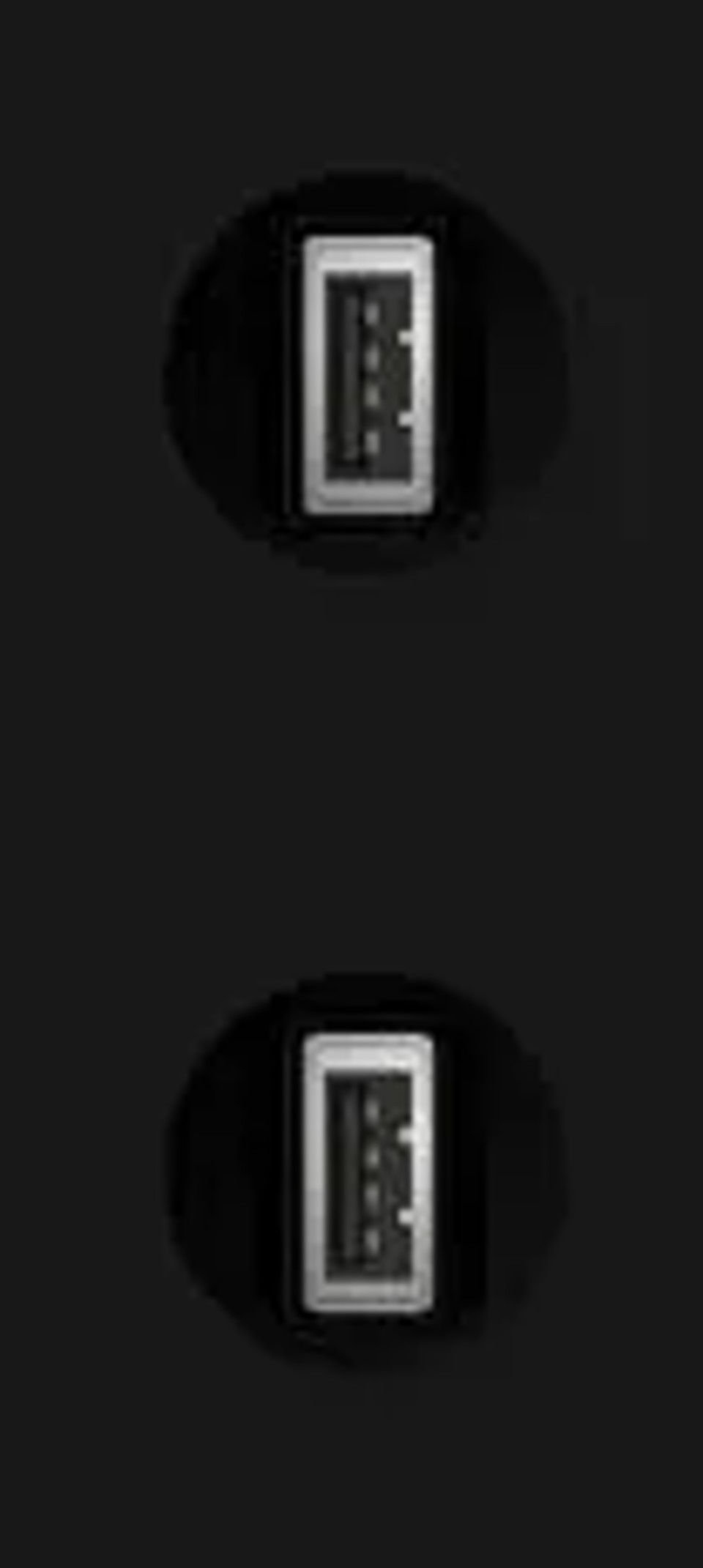

En el lado derecho del control hay dos puertos USB disponibles para conectar dispositivos externos, como memorias USB o un teclado/ratón externos.

Dedique algo de tiempo a explorar los menús y las opciones disponibles, familiarizándose con la distribución. Comprender cómo acceder rápidamente a las distintas funciones puede agilizar su flujo de trabajo y reducir los tiempos de preparación.

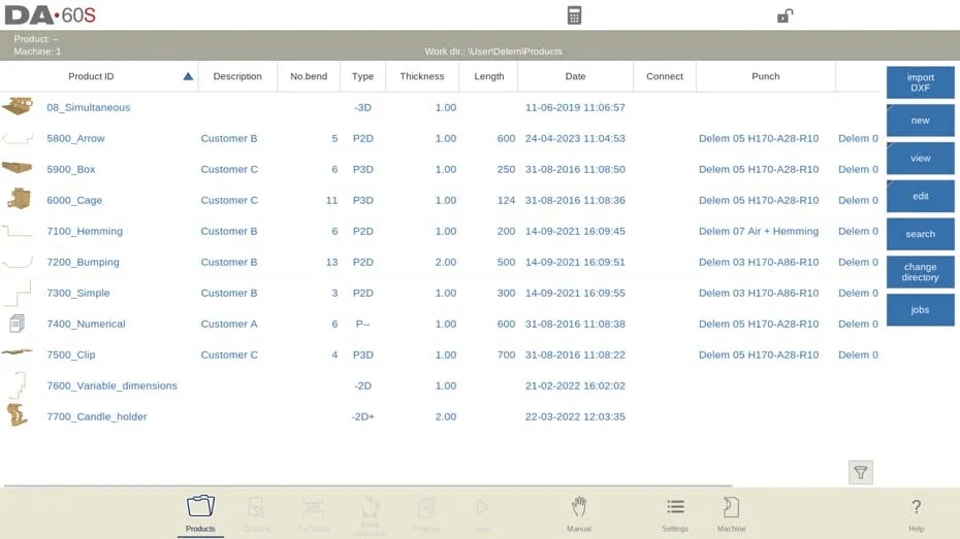

La pantalla principal del control tiene el siguiente aspecto:

Con solo tocar los distintos modos, se seleccionará el modo específico. La estructura de la pantalla principal es la siguiente:

Panel de título

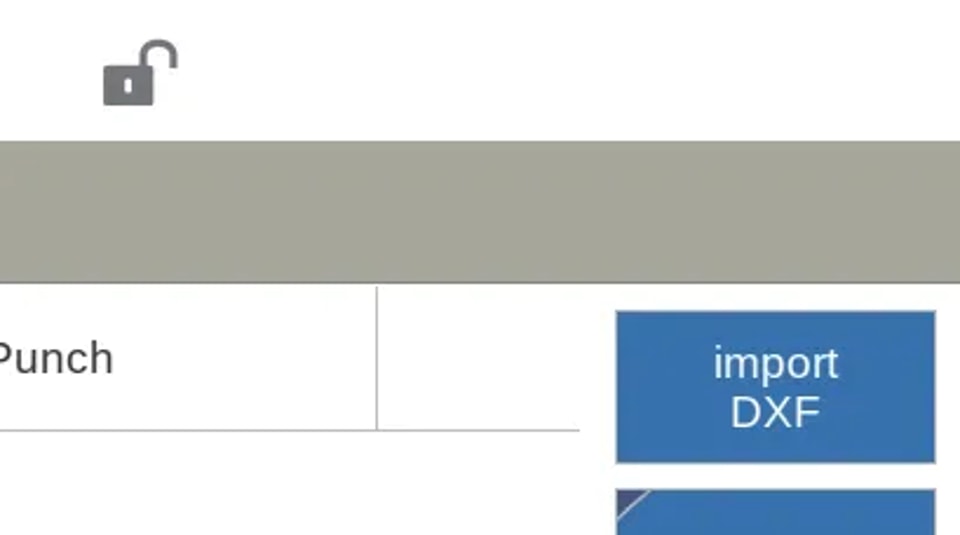

En la parte superior siempre se muestra el panel de título. En esta zona puede encontrar la información del logotipo, qué producto está cargado, el directorio de productos seleccionado y, cuando está activada, la fila de servicio. También se encuentran aquí los indicadores de la máquina.

Panel de información

En el panel de información se muestran y pueden encontrarse todas las funciones y visualizaciones relacionadas con el modo seleccionado.

Panel de comandos

El panel de comandos forma parte del panel de Información y es el lugar donde se encuentran los controles relacionados con dicho panel.

Panel de navegación

El panel de navegación es el área donde se encuentran todos los modos principales. Esta zona está siempre visible. Los controles, mediante iconos grandes, pueden utilizarse para cambiar directamente de un modo a otro.

Paso 2: Primeros pasos con DELEM DA-69Soperación

Preparativos

Para dominar la operación del DELEM DA-69S, es fundamental realizar algunos preparativos clave antes de empezar a programar el producto.

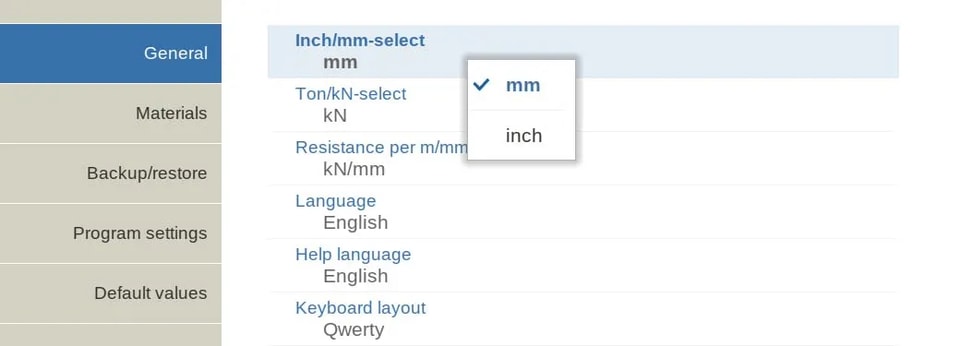

En primer lugar, asegúrese de que las propiedades correctas del material estén programadas en la biblioteca de Materiales. Esta se encuentra en la página Materiales dentro del modo Ajustes.

A continuación, debe programar las herramientas correctas en la biblioteca de Herramientas, ya que son fundamentales para crear un programa CNC. Puede localizar las bibliotecas de los distintos tipos de herramientas en el modo Máquina.

Al completar estos pasos, estará bien preparado para utilizar de forma eficiente la operación del DELEM DA-69S.

Crear un dibujo

El control DELEM DA-69S le permite crear dibujos de sus productos, mejorando sus capacidades de diseño. Así es como puede utilizar esta función:

Acceso a la función de dibujo

l Toque Dibujo : En el panel de navegación, seleccione “Dibujo” para iniciar un dibujo en 2D o 3D. Tenga en cuenta que en esta etapa no se calculan dobleces ni dimensiones.

Método de dibujo en control con pantalla táctil

1. Dibujo a mano alzada:

² Toque la pantalla en la dirección deseada. Las líneas se dibujan entre los puntos, y el punto final se marca con un gran punto rojo.

² Utilice la función de “arrastrar” manteniendo pulsado y moviendo el dedo para ajustar la dirección o la longitud de la línea. Ajuste los valores de longitud y ángulo según sea necesario.

l Ajuste de valores:

² Después de dibujar, establezca ángulos y longitudes precisos tocando dos veces el valor para mostrar el teclado.

² Introduzca los valores mediante cualquiera de las siguientes opciones:

Ø Función Intro: Cierra el teclado después de introducir los datos.

Ø Función Intro-Siguiente: Mantiene el teclado abierto para las siguientes entradas.

² Si se comete un error, use el botón “deshacer” o la tecla de retroceso para corregirlo.

Mejore la experiencia de dibujo

² Función de zoom: Pellizque para acercar o alejar.

² Ajustar a pantalla: Toque el icono para redimensionar el dibujo y mejorar su visibilidad.

² Desplazamiento: Mueva los dibujos arrastrando dos dedos (3D) o un solo dedo (2D).

² Rotación: En la vista 3D, gire el modelo deslizando un solo dedo.

Características de la herramienta de dibujo

² Diseño en 2D y 3D.

² Introduzca las dimensiones de las proyecciones horizontal y vertical.

² Opciones de diseño de herramientas a escala real.

² Modificar longitudes y ángulos, y añadir o eliminar dobleces.

² Programa dobleces especiales y de rebordeado, o utiliza dobleces por aproximación para grandes radios.

² Copia, modifica y guarda productos existentes como nuevos diseños.

Con estos consejos, estarás plenamente preparado para optimizar el uso de DELEM DA-69S Operation para laJUGAO CNC MACHINEplegadora CNC, logrando flujos de producción precisos y eficientes.

Una vez que completes el dibujo del producto, DELEM DA-69S Operation ofrece el modo de configuración de herramientas para programar la disposición exacta de las herramientas tal como está organizada en la máquina. Después de esto, puedes seleccionar el modo Secuencia de plegado para determinar y simular la secuencia de plegado requerida.

Determinarla secuencia de plegado

Una vez que hayas determinado la secuencia óptima, puedes generar el programa CNC para agilizar la producción. El cálculo de la secuencia de plegado ofrece varios métodos:

l Cálculo automático para minimizar el tiempo de producción.

l Disponibles determinaciones interactivas y manuales.

Además, el sistema ofrece herramientas para visualizar posibles colisiones con las herramientas o la máquina, permitiendo una selección libre entre distintas formas de herramientas y máquina para adaptarse mejor a tus necesidades.

También encontrarás algunas funciones adicionales:

l Asignar tiempos de giro y velocidad del tope trasero.

l Calcular la longitud del desarrollo y el tiempo de producción.

l Simular la secuencia de plegado y programar las posiciones de los dedos.

Programa numérico

El programa numérico te permite acceder y gestionar los valores del producto activo:

l Creación de un programa CNC:

1. Entrada manual: Inícielo desde el modo Productos, paso a paso mediante «Nuevo programa». Tenga en cuenta que no hay comprobaciones de colisión; depende en gran medida de la experiencia del operario.

2. Generación gráfica: Comience en el modo Productos y luego cree un «Nuevo producto» a través del modo Dibujo para la visualización durante la producción.

l Almacenamiento del programa y posprocesado:

² Después de completar un dibujo con la secuencia de plegado, guarde el programa para convertirlo a un formato numérico.

² Los cálculos automáticos ajustan configuraciones de la máquina como la fuerza, la posición del eje Y, del eje X, de los ejes R, etc.

Modos de producción: automático y manual

En DELEM DA-69S Operation, hay dos modos de producción principales para adaptarse a diferentes necesidades de fabricación: automático y manual.

En el modo automático, el sistema ejecuta programas completos de forma secuencial, plegado por plegado, y ofrece una opción llamada modo paso a paso para iniciar cada plegado individualmente. Este modo está diseñado para una producción continua y optimizada.

Por otro lado, el modo manual permite programar y ejecutar de forma independiente un solo plegado, lo que lo hace ideal para pruebas y para observar los comportamientos específicos del sistema de plegado.

Esta flexibilidad garantiza que los operarios puedan optimizar tanto la eficiencia de producción como la precisión mientras utilizan DELEM DA-69S Operation.

Copia de seguridad de datos y almacenamiento externo

Proteja los archivos de productos y herramientas almacenándolos externamente, ya sea en una red o en una memoria USB. Esto permite realizar copias de seguridad y el intercambio de archivos de forma eficiente entre controles DELEM.

Al comprender estos componentes de DELEM DA-69S Operation, puede mejorar la precisión y la eficiencia de sus procesos de plegadora CNC, asegurando resultados de producción óptimos.

Paso 3: Uso deayudas de programación

DELEM DA-69S Operation mejora la productividad con una amplia gama de ayudas de programación diseñadas para agilizar las operaciones CNC.

Asistencia al usuario y navegación mejoradas

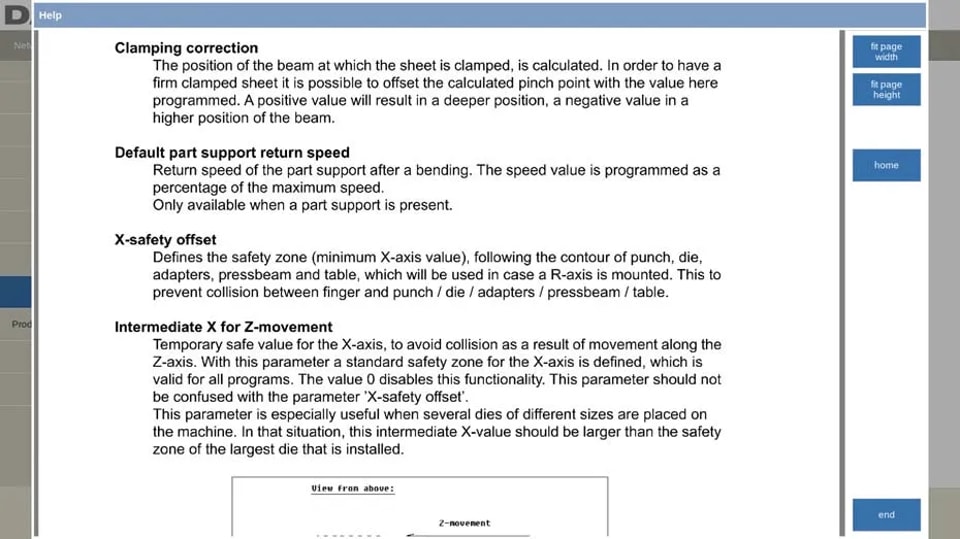

DELEM DA-69S Operation agiliza los procesos CNC con un sólido conjunto de ayudas de programación. La función de ayuda integrada del sistema ofrece orientación instantánea y específica según el contexto, mientras que la intuitiva funcionalidad de lista simplifica la selección de parámetros directamente desde la pantalla.

La navegación se mejora aún más al organizar las pantallas en pestañas, facilitando el acceso rápido a diversas funciones.

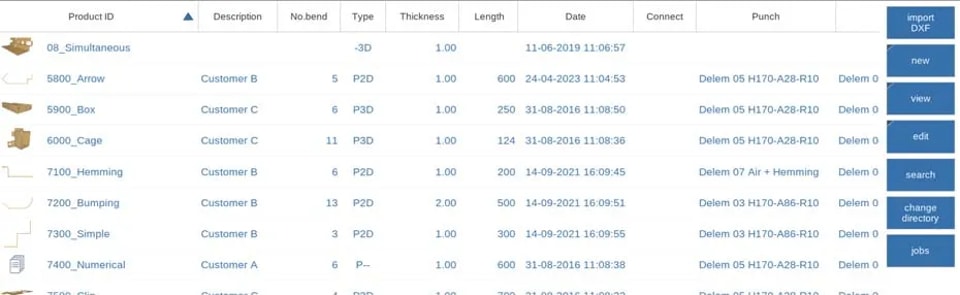

La función de búsqueda en vivo permite a los usuarios localizar productos, herramientas o materiales de forma eficiente simplemente introduciendo una parte de un ID, y las capacidades de ordenación automática y filtrado en las tablas de selección hacen que la gestión de datos sea más eficaz.

Funciones de entrada y seguridad

Para una introducción y edición precisas, la operación DELEM DA-69S ofrece un teclado dinámico en pantalla compatible con caracteres alfanuméricos y especiales, adaptado a los requisitos del sector.

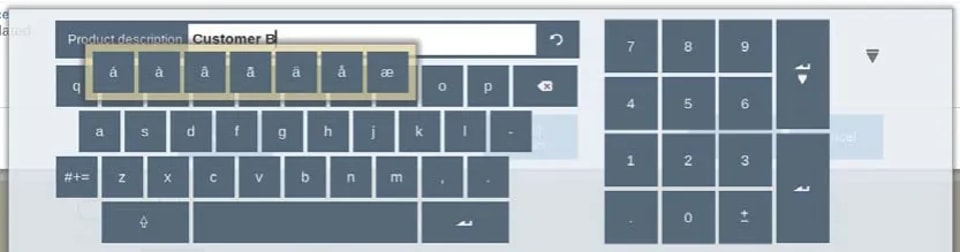

Los caracteres especiales (como á, à, â, ã, ä, å, æ) son compatibles con el teclado en pantalla manteniendo pulsado un carácter (como ‘a’).

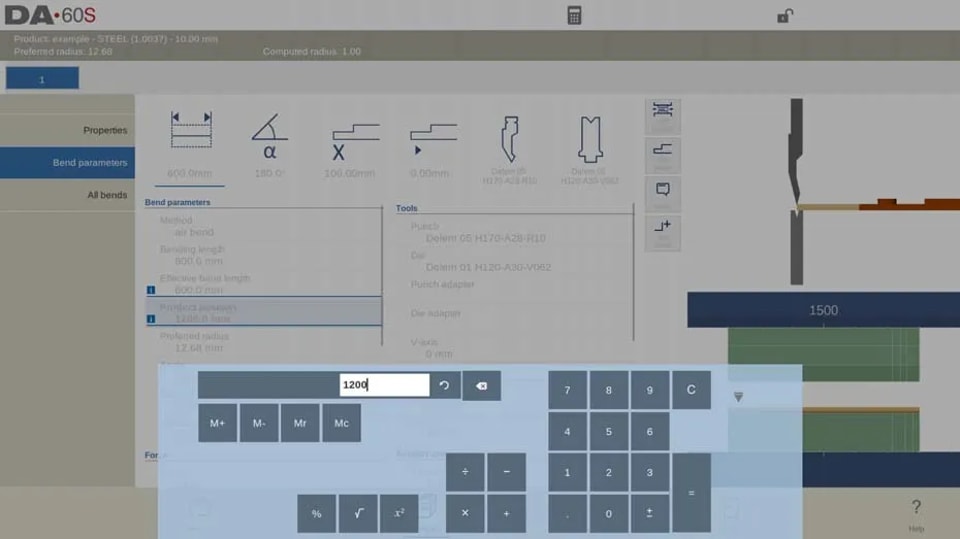

La calculadora integrada simplifica las operaciones aritméticas y permite calcular de forma fluida porcentajes, funciones cuadráticas y mucho más.

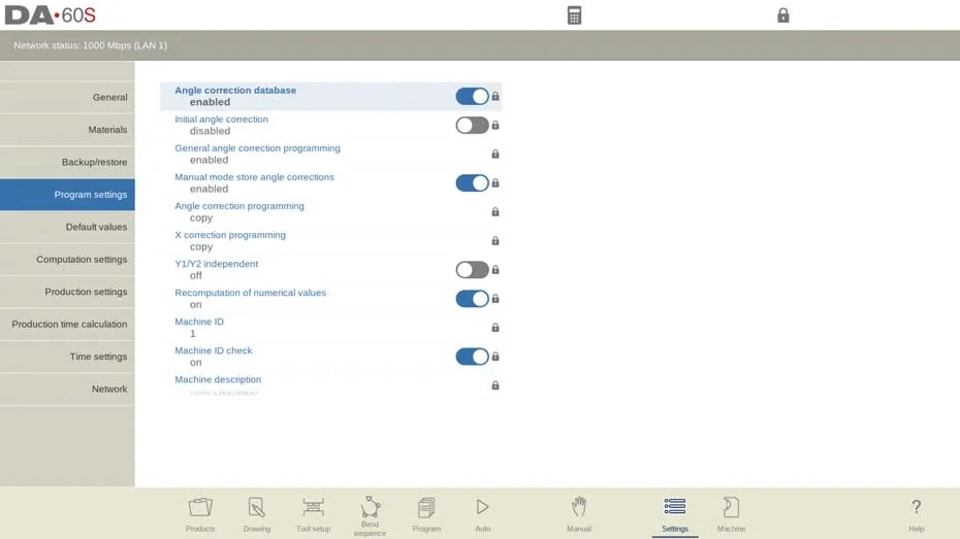

La seguridad se prioriza con una función de bloqueo por llave de doble nivel, que permite configurar Bloqueo de programa y Bloqueo de máquina para restringir cambios no autorizados y proteger así la integridad operativa.

Red, gestión de usuarios y herramientas adicionales

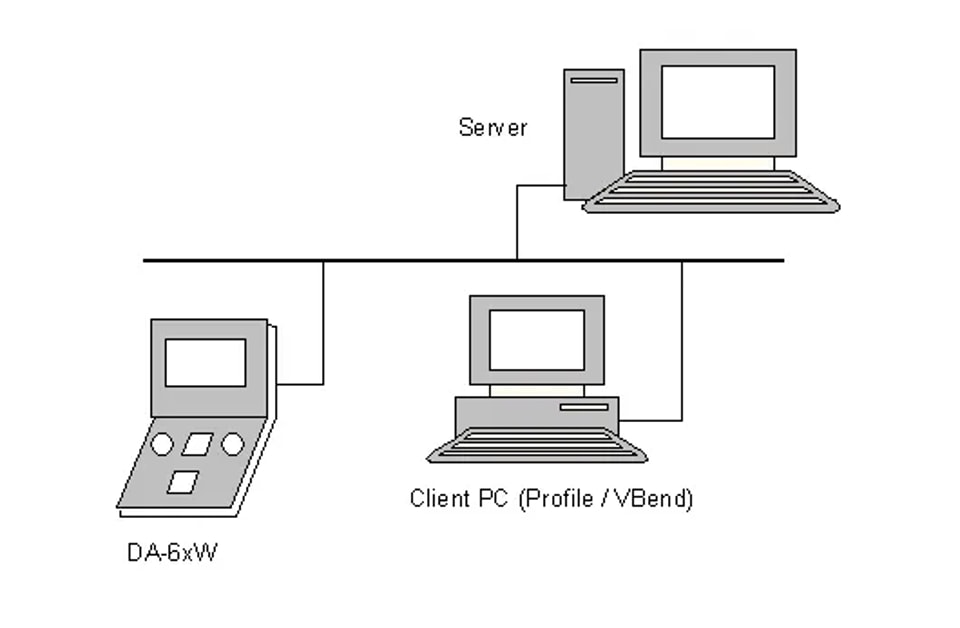

La operación DELEM DA-69S también incorpora una interfaz de red para importar y exportar archivos de producto sin esfuerzo, mejorando la conectividad del flujo de trabajo.

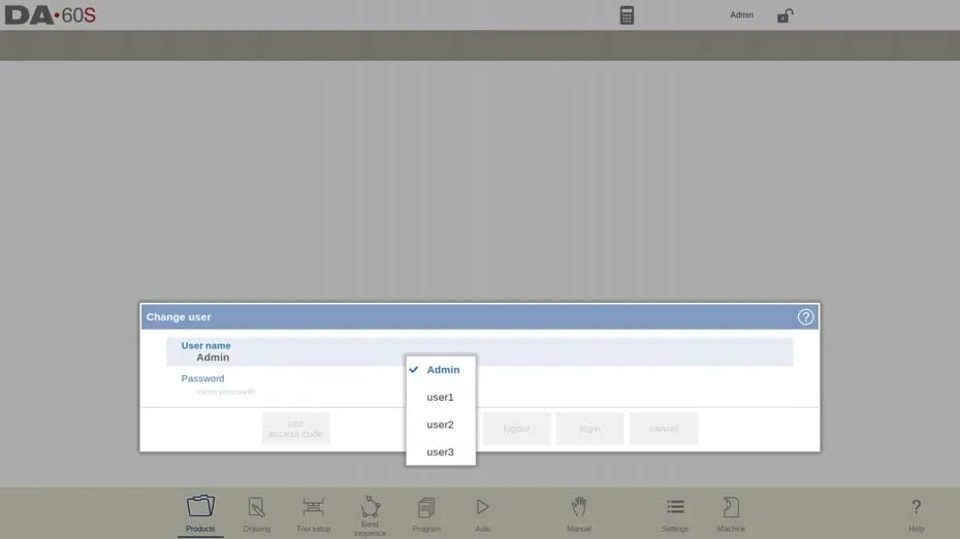

La compatibilidad multiusuario permite las funciones de inicio y cierre de sesión, garantizando un acceso seguro para los usuarios. En el modo Productos, la función «cambiar usuario» permite cambiar de usuario y cerrar la sesión del usuario actual. Cuando este sistema está activo, es necesario iniciar sesión en cada arranque.

El panel de funciones OEM ofrece acceso rápido a indicadores específicos del fabricante, y el Centro de mensajes centraliza las notificaciones para una gestión eficiente.

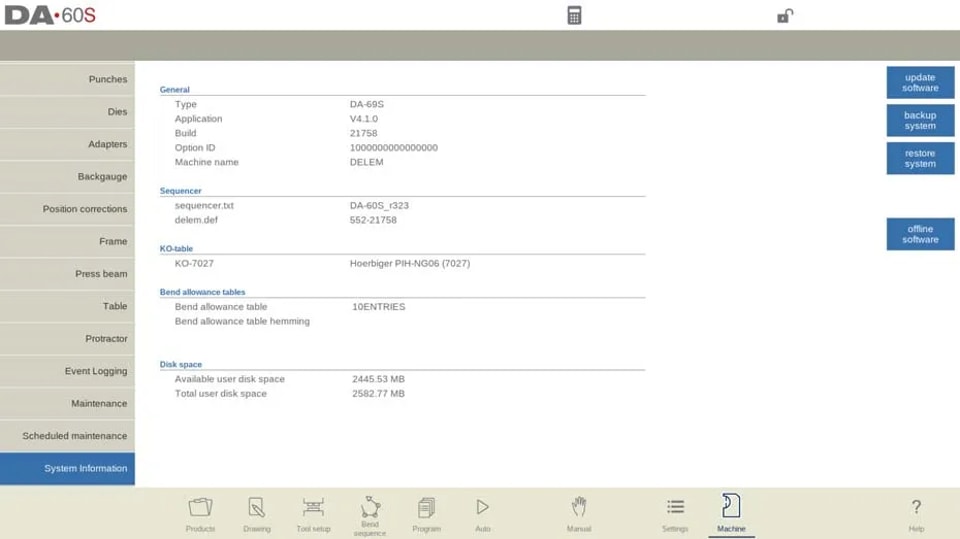

El seguimiento de las versiones de software se simplifica a través de la pestaña Información del sistema, lo que garantiza que los usuarios estén siempre al tanto de las capacidades de su sistema de control.

Ejemplo de número de versión:

l V 1.2.3

l V significa versión

l V 1.x.x es el número de versión principal

l V x.2.x es el número de versión menor

l V x.x.3 es el número de versión de actualización

Estas funciones integrales optimizan la eficiencia, la seguridad y la usabilidad, subrayando la funcionalidad del sistema en las operaciones CNC.

Consejos de mantenimiento para un rendimiento óptimo del DELEM DA-69S

Inspecciones y limpieza de rutina

Inspeccione regularmente el DELEM DA-69S para detectar cualquier signo de desgaste o daño. Limpie la pantalla táctil y los componentes de la máquina para evitar la acumulación de polvo que pueda afectar el rendimiento. El mantenimiento programado mantiene la máquina en condiciones óptimas y prolonga su vida útil.

Actualizaciones de software y firmware

Manténgase al día con las últimas versiones de software y firmware para el DELEM DA-69S. Los fabricantes suelen publicar actualizaciones para mejorar el rendimiento, añadir nuevas funciones o corregir errores. Las actualizaciones oportunas garantizan que su controlador funcione con la máxima eficiencia y fiabilidad.

Siguiendo estas pautas estructuradas y consejos de mantenimiento, estará en el buen camino para dominar el manejo del DELEM DA-69S.

Conclusión

Para dominar el controlador DELEM DA-69S de forma eficiente, es fundamental familiarizarse con sus funciones de programación inteligente, diseñadas para agilizar los flujos de trabajo CNC. Aproveche al máximo la función de ayuda integrada para recibir orientación en pantalla y utilice los menús de lista y las pestañas de navegación para un manejo más fluido. Las funciones avanzadas de búsqueda y filtrado pueden reducir significativamente el tiempo dedicado a gestionar programas de piezas y datos de herramientas. Para mayor seguridad, utilice las funciones de bloqueo con llave para controlar el acceso y aproveche la integración en red para permitir la transferencia fluida de datos y la gestión remota. Estas prácticas no solo mejoran la productividad diaria, sino que también refuerzan la integridad del sistema y la seguridad operativa.
